维修电工_3级_操作技能鉴定_4.2.4试题评分表

考件编号: 姓名: 准考证号:单位：总成绩表统分人：年月日考件编号: 姓名: 准考证号:单位：试题1、M7475B平面磨床电气控制电路故障检查、分析及排除笔试部分参考答案和评分标准：（1）叙述正反转接触器不会同时通电的原理。

（本题分值5分，错答或漏答一条扣2.5分）考件编号: 姓名: 准考证号:单位：答：1）按下按钮SB4时，接触器KM5接通，工作台退出，接触器KM5的常闭触点断开，保证接触器KM6不会接通；2）同理，按下按钮SB5时，接触器KM6接通，工作台进入，接触器KM6的常闭触点断开，保证接触器KM5不会接通。

（2）简述冲击电钻装卸钻头注意事项。

(本题分值2分，错答或漏答扣2分)答：装卸钻头时，必须用钻头钥匙，不能用其它工具敲打夹头。

（3）简述兆欧表使用注意事项。

(本题分值2分，错答或漏答一条扣0.5分)答：1）正确选用兆欧表规格型号；2）正确接线，3）均匀地摇动手柄；4）待指针稳定下来再读数；5）注意被测电路中的电容；6）注意兆欧表输出高压。

（4）回答三相五线制系统中采用保护接地还是保护接零？(本题分值3分，错答扣3分)答：采用保护接零方式。

评分人：年月日核分人：年月日考件编号: 姓名: 准考证号:单位：试题2、PLC控制三相异步电动机串电阻降压启动装调笔试部分参考答案和评分标准：（1）绘制PLC的I/O接口图和梯形图。

（本题分值5分，每错一处扣1分）考件编号: 姓名: 准考证号:单位：考评员依据具体考核要求，参考运行结果，对I/O接口图和梯形图进行评分。

（2）简述螺丝刀使用注意事项。

(本题分值2分，错答或漏答一条扣1分)答：1）正确选用螺丝刀规格型号；2）螺丝刀压紧螺丝的槽口后旋拧。

（3）简述指针式万用表电阻挡的使用方法。

(本题分值2分，错答或漏答一条扣0.5分) 答：1）预估被测电阻的大小，选择档位；2）调零；3）测出电阻的数值；4）如果档位不合适，更换档位后重新调零和测试。

（4）回答何为安全电压？(本题分值3分，回答错误扣3分)答：加在人体上在一定时间内不致造成伤害的电压。

《维修电工》（三级/高级）职业技能鉴定可编程序控制器—答题卷（ PLC控制机械滑台）一、考核要求：１、要求：根据给定的设备和仪器仪表，在规定的时间内完成程序设计、安装、调试等工作，达到考核题规定的要求。

２、时间：60分钟二、评分原则：按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。

在规定的时间内考核不得延时。

S02接触器3秒钟，12AB，机械C34、写出梯形图程序或语句程序（考生自选其一）；5、用FX2系列PLC简易编程器或计算机软件进行程序输入；6、在考核箱上接线，用电脑软件模拟仿真进行调试。

《维修电工》（三级/高级）职业技能鉴定可编程序控制器—答题卷（ PLC控制机械滑台）姓名准考证号考号考位________考核时间∶至∶_______ 得分________工作方式由考评员设定：A．机械滑台连续循环与单次循环可按S07自锁按钮进行选择，当S07为“0”时机械滑台连续循环，当S07为“1”时机械滑台单次循环；B．机械滑台连续循环，按停止按钮S02机械滑台立即停止运行，当再按启动按钮S01，机械C1考号考位2、写出梯形图程序或语句程序（考生自选其一）：3、用FX2系列PLC简易编程器或计算机软件进行程序输入及调试。

4、书面说明：⑴什么情况下允许双线圈输出？⑵PLC机与继电控制系统之间有哪些差异？《维修电工高级工》职业技能鉴定可编程控制器—准备单（）鉴定站所场地、设备、工具、材料：PLC机、编程器、计算机及软件、模拟台、连接导线、电工常用工具、万用表。

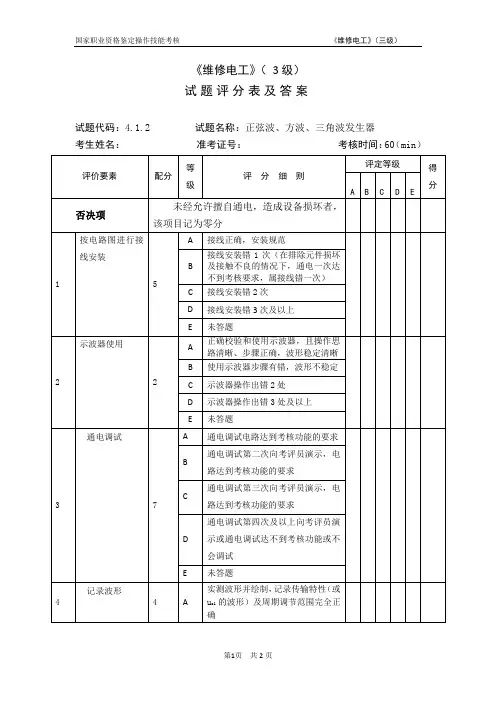

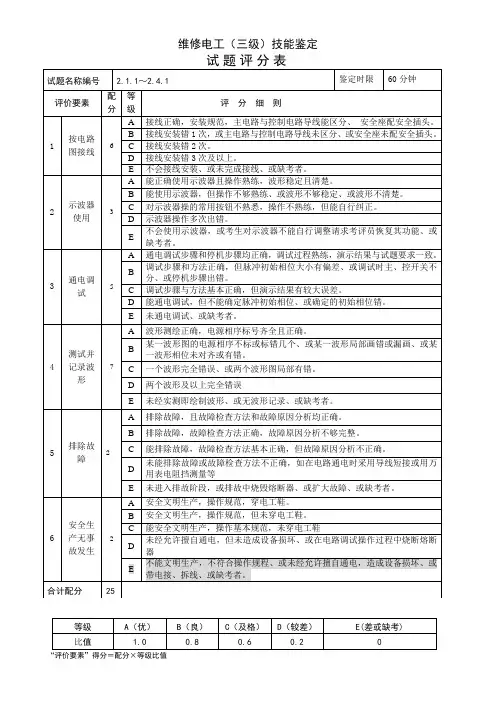

《维修电工》（3级）试题评分表及答案试题代码：4.1.2 试题名称：正弦波、方波、三角波发生器考生姓名：准考证号：考核时间：60（min）评价要素配分等级评分细则评定等级得分AABB CDDEE否决项未经允许擅自通电，造成设备损坏者，该项目记为零分1 按电路图进行接线安装5A 接线正确，安装规范B接线安装错1次（在排除元件损坏及接触不良的情况下，通电一次达不到考核要求，属接线错一次）C 接线安装错2次D 接线安装错3次及以上E 未答题2 示波器使用2A正确校验和使用示波器，且操作思路清晰、步骤正确，波形稳定清晰B 使用示波器步骤有错，波形不稳定C 示波器操作出错2处D 示波器操作出错3处及以上E 未答题3 通电调试7A 通电调试电路达到考核功能的要求B通电调试第二次向考评员演示，电路达到考核功能的要求C通电调试第三次向考评员演示，电路达到考核功能的要求D通电调试第四次及以上向考评员演示或通电调试达不到考核功能或不会调试E 未答题4 记录波形4 A实测波形并绘制，记录传输特性（或uo1的波形）及周期调节范围完全正确B 实测波形并绘制或记录传输特性（或uo1的波形）及周期调节范围错1处C 实测波形并绘制或记录传输特性（或uo1的波形）及周期调节范围错2处D 实测波形并绘制或记录传输特性（或uo1的波形）及周期调节范围错3次及以上E 未答题5 排除故障5A故障检查方法、原因分析及位置判断都正确1B故障点判断正确，检查方法或原因分析欠妥C故障点判断正确，检查方法正确，但原因分析错误D 故障点判断错误，或排故方法错误E 未答题6安全生产无事故发生2A 安全文明生产，符合操作规程B 未穿电工鞋CD未经允许擅自通电，但未造成设备损坏或在操作过程中烧断熔断器E 未答题合计配分25 合计得分考评员（签名）：等级A（优）B（良）C（尚可）D（差）E(未答题) 比值 1.0 0.8 0.6 0.2 0“评价要素”得分＝配分×等级比值。

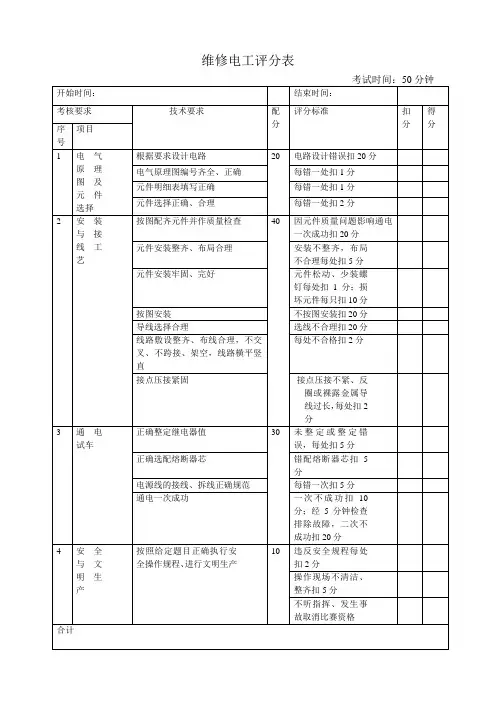

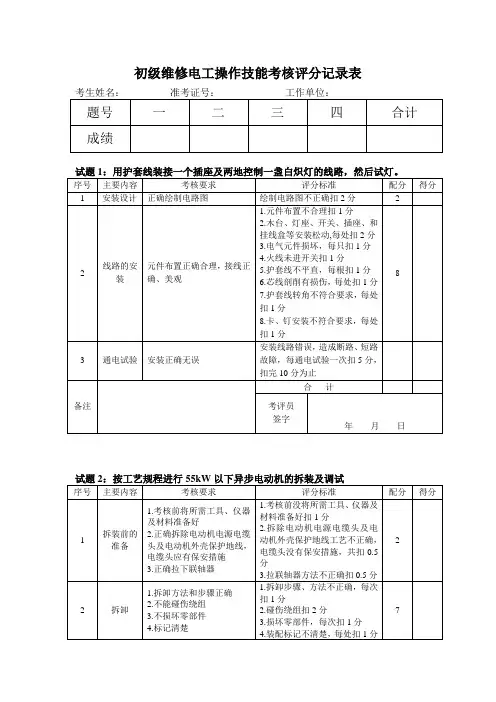

维修电工操作技能考核评分记录表
姓名: 分数：
试题1 三相异步电动机星三角降压启动控制线路的安装（50分）考核要求： 1、根据电路图对主回路及控制回路进行安装接线，并进行通电调试。

2、外接电机和按钮使用端子进行连接，按钮线使用电缆连接。

绩中酌情加分。

2. 实操考试中电工工具佩带齐全，工作衣、绝缘鞋正确穿戴，遵守操作规程，尊重裁判员，讲文明礼貌，考试结束要清理现场，遵守考场纪律，不能出现重大安全事故。

安全文明生产贯穿于整个技能考核的全过程。

违反安全生产操作规程由裁判组从该项实操成绩中酌情扣除1～5分。

3. 出现重大安全事故，由裁判组集体商定最高可判定本项比赛成绩为零分。

总成绩表合计统分人：年月日试题1、三相交流异步电动机位置控制电路的安装与调试笔试部分参考答案和评分标准：（1）写出下列图形文字符号的名称。

（本题分值5分，每错一处扣1分）QS（电源开关）；FU1（熔断器）；KM1（交流接触器）；SQ1（行程开关）；SB1（按钮）。

（2）简述剥线钳使用注意事项。

(本题分值2分，错答或漏答一条扣0.5分)答：1）选择合适的规格；2）确定剥线长度；3）选择合适的槽口；4）用力恰当。

（3）简述钳形电流表的使用方法。

(本题分值2分，错答或漏答一条扣0.5分)答：1）使用前调零；2）预估被测电流的大小，选择量程；3）被测导线置于钳口内中心位置；4）被测电路电流太小时可将被测载流导线在钳口部分的铁心柱上绕几圈。

（4）可能误登的架构上应悬挂什么文字的标示牌？(本题分值3分，回答错误扣3分)答：应悬挂"禁止攀登，高压危险！"的标示牌。

评分人：年月日核分人：年月日笔试部分参考答案和评分标准：（1）绘制PLC的I/O接口图和梯形图。

（本题分值5分，每错一处扣1分）考评员依据具体考核要求，参考运行结果，对I/O接口图和梯形图进行评分。

（2）简述电烙铁使用注意事项。

(本题分值2分，错答或漏答一条扣0.5分)答：1）检查电源线是否完整；2）使用松香等作为助焊剂；3）保持烙铁头清洁；4）暂时不用时应把烙铁放到烙铁架上。

（3）简述指针式万用表电阻挡的使用方法。

(本题分值2分，错答或漏答一条扣0.5分)答：1）预估被测电阻的大小，选择档位；2）调零；3）测出电阻的数值；4）如果档位不合适，更换档位后重新调零和测试。

（4）回答室外高压设备的围栏悬挂什么内容标示牌？(本题分值3分，回答错误扣3分)答：悬挂“止步，高压危险！”的标示牌评分人：年月日核分人：年月日试题3、双向晶闸管调光电路的测量和维修。

总成绩表合计统分人：年月日试题1、三相交流异步电动机位置控制电路的安装与调试笔试部分参考答案和评分标准：（1）写出下列图形文字符号的名称。

（本题分值5分，每错一处扣1分）QS（电源开关）；FU1（熔断器）；KM1（交流接触器）；SQ1（行程开关）；SB1（按钮）。

（2）简述剥线钳使用注意事项。

(本题分值2分，错答或漏答一条扣0.5分)答：1）选择合适的规格；2）确定剥线长度；3）选择合适的槽口；4）用力恰当。

（3）简述钳形电流表的使用方法。

(本题分值2分，错答或漏答一条扣0.5分)答：1）使用前调零；2）预估被测电流的大小，选择量程；3）被测导线置于钳口内中心位置；4）被测电路电流太小时可将被测载流导线在钳口部分的铁心柱上绕几圈。

（4）可能误登的架构上应悬挂什么文字的标示牌？(本题分值3分，回答错误扣3分)答：应悬挂"禁止攀登，高压危险！"的标示牌。

评分人：年月日核分人：年月日笔试部分参考答案和评分标准：（1）绘制PLC的I/O接口图和梯形图。

（本题分值5分，每错一处扣1分）考评员依据具体考核要求，参考运行结果，对I/O接口图和梯形图进行评分。

（2）简述电烙铁使用注意事项。

(本题分值2分，错答或漏答一条扣0.5分)答：1）检查电源线是否完整；2）使用松香等作为助焊剂；3）保持烙铁头清洁；4）暂时不用时应把烙铁放到烙铁架上。

（3）简述指针式万用表电阻挡的使用方法。

(本题分值2分，错答或漏答一条扣0.5分)答：1）预估被测电阻的大小，选择档位；2）调零；3）测出电阻的数值；4）如果档位不合适，更换档位后重新调零和测试。

（4）回答室外高压设备的围栏悬挂什么内容标示牌？(本题分值3分，回答错误扣3分)答：悬挂“止步，高压危险！”的标示牌评分人：年月日核分人：年月日试题3、双向晶闸管调光电路的测量和维修（1）回答电位器VR4变大时，灯泡的亮度如何变化？。

（本题分值5分，每错一处扣2分，扣完为止）答：1）电位器VR4越大，电容器C23充电越慢；2）晶闸管在每个周期中导通越迟；3）灯泡两端的电压越低；4）灯泡的亮度越低。
