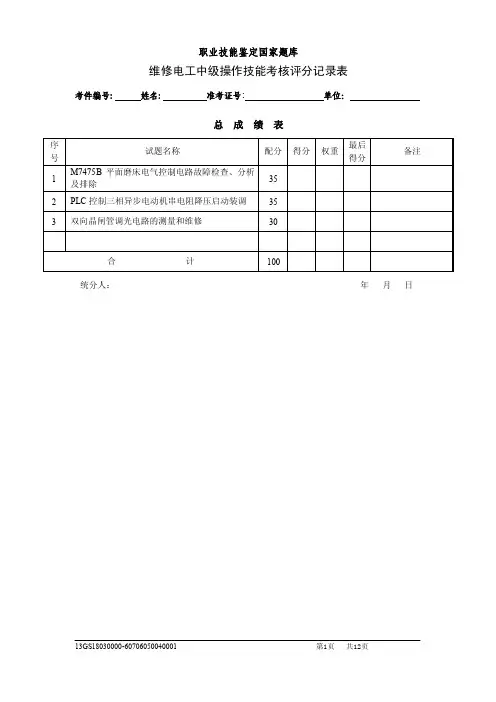

考件编号: 姓名: 准考证号:单位：总成绩表统分人：年月日考件编号: 姓名: 准考证号:单位：试题1、M7475B平面磨床电气控制电路故障检查、分析及排除笔试部分参考答案和评分标准：（1）叙述正反转接触器不会同时通电的原理。
（本题分值5分，错答或漏答一条扣2.5分）考件编号: 姓名: 准考证号:单位：答：1）按下按钮SB4时，接触器KM5接通，工作台退出，接触器KM5的常闭触点断开，保证接触器KM6不会接通；2）同理，按下按钮SB5时，接触器KM6接通，工作台进入，接触器KM6的常闭触点断开，保证接触器KM5不会接通。
（2）简述冲击电钻装卸钻头注意事项。
(本题分值2分，错答或漏答扣2分)答：装卸钻头时，必须用钻头钥匙，不能用其它工具敲打夹头。
（3）简述兆欧表使用注意事项。
(本题分值2分，错答或漏答一条扣0.5分)答：1）正确选用兆欧表规格型号；2）正确接线，3）均匀地摇动手柄；4）待指针稳定下来再读数；5）注意被测电路中的电容；6）注意兆欧表输出高压。
（4）回答三相五线制系统中采用保护接地还是保护接零？(本题分值3分，错答扣3分)答：采用保护接零方式。
评分人：年月日核分人：年月日考件编号: 姓名: 准考证号:单位：试题2、PLC控制三相异步电动机串电阻降压启动装调笔试部分参考答案和评分标准：（1）绘制PLC的I/O接口图和梯形图。
（本题分值5分，每错一处扣1分）考件编号: 姓名: 准考证号:单位：考评员依据具体考核要求，参考运行结果，对I/O接口图和梯形图进行评分。
（2）简述螺丝刀使用注意事项。
(本题分值2分，错答或漏答一条扣1分)答：1）正确选用螺丝刀规格型号；2）螺丝刀压紧螺丝的槽口后旋拧。
（3）简述指针式万用表电阻挡的使用方法。
(本题分值2分，错答或漏答一条扣0.5分) 答：1）预估被测电阻的大小，选择档位；2）调零；3）测出电阻的数值；4）如果档位不合适，更换档位后重新调零和测试。
（4）回答何为安全电压？(本题分值3分，回答错误扣3分)答：加在人体上在一定时间内不致造成伤害的电压。

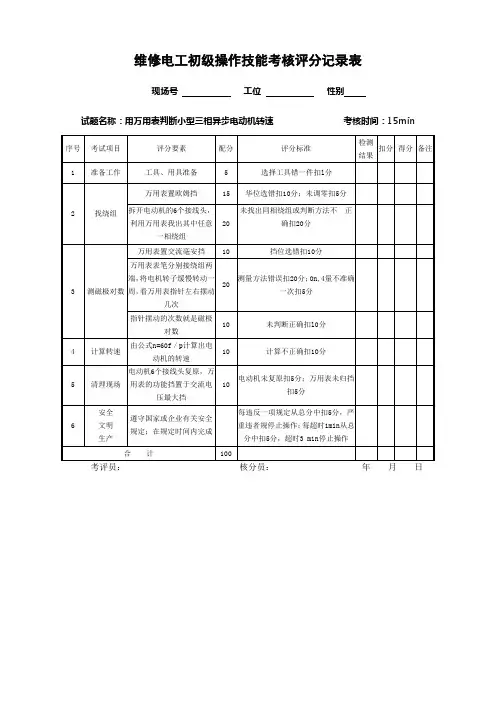

维修电工初级操作技能考核评分记录表现场号工位性别试题名称：用万用表判断小型三相异步电动机转速考核时间：15min考评员：核分员：年月日现场号工位性别试题名称：识读连续运行控制电路原理图考核时间：15min考评员：核分员：年月日附图：现场号工位性别试题名称：用兆欧表测量三相配电盘绝缘电阻考核时间：15min现场号工位性别试题名称：单股铜芯线的直线连接和T型分支连接考核时间：20min考评员：核分员：年月日现场号工位性别试题名称：安装单相电度表考核时间：20min考评员：核分员：年月日附图：现场号工位性别试题名称：安装三相异步电动机连续运行控制电路考核时间：40min附图：现场号工位性别试题名称：使用万用表测量三极管的型号和管脚考核时间：20min考评员：核分员：年月日维修电工中级操作技能考核评分记录表现场号工位性别试题名称：识读接触器连锁正反转控制电路原理图考核时间：20min考评员：核分员：年月日维修电工中级操作技能考核评分记录表现场号工位性别试题名称：用直流法（干电池法）判断小型三相异步电动机的首尾端考核时间：15min考评员：核分员：年月日维修电工中级操作技能考核评分记录表现场号工位性别试题名称：安装三相四线有功电度表经三只电流互感器测量电路考核时间：50min考评员：核分员：年月日附图：现场号 工位 性别试题名称：安装顺序启动控制电路 考核时间：60min考评员： 核分员： 年 月 日附图：现场号工位性别试题名称：用兆欧表测量三相异步电动机的绝缘考核时间：15min考评员：核分员：年月日现场号工位性别试题名称：检测单向晶闸管考核时间：15min考评员：核分员：年月日现场号工位性别试题名称：安装双路交替供电控制电路考核时间：60min考评员：核分员：年月日附图：现场号 工位 性别试题名称：识读工作台自动往返控制电路原理图 考核时间：20min考评员： 核分员： 年 月 日附图：现场号 工位 性别试题名称：安装单相照明双互备自投供电控制电路 考核时间：60min考评员： 核分员： 年 月 日附图：现场号工位性别试题名称：使用电桥测量电动机绕组直流电阻并判断故障考核时间：20min考评员：核分员：年月日现场号工位性别试题名称：识读串电阻降压启动控制电路原理图考核时间：20min考评员：核分员：年月日附图：维修电工技师操作技能考核评分记录表现场号工位性别试题名称：用示波器观测波形并计算电压有效值考核时间：20min考评员：核分员：年月日维修电工技师操作技能考核评分记录表现场号工位性别试题名称：安装三相交流异步电动机正反转控制电路考核时间：50min附图：维修电工高级技师操作技能考核评分记录表现场号工位性别试题：可编程序控制器（FX2N-48）完成电动机Y-△启动控制电路编程及电路接线时间：60min考评员：核分员：年月日维修电工高级技师操作技能考核评分记录表现场号工位性别试题名称：使用电桥测量变压器绕组直流电阻并判断故障考核时间：30min考评员：核分员：年月日现场号 工位 性别试题名称：安装电动机自动快速再启动控制电路 考核时间：60min考评员： 核分员： 年 月 日附图：现场号工位性别试题名称：安装晶闸管调光电路考核时间：90min考评员：核分员：年月日维修电工高级技师操作技能考核评分记录表现场号工位性别试题名称：识读综合楼照明平面图考核时间：40min附图：。

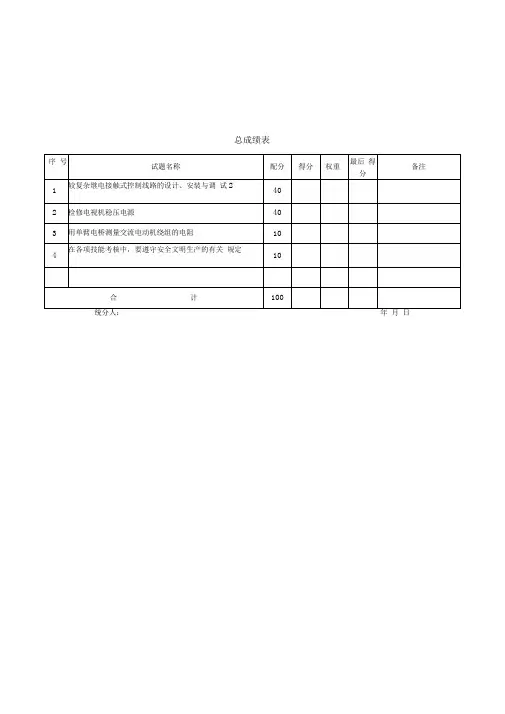

总成绩表试题1、较复杂继电-接触式控制线路的设计、安装与调试 2 配分、评分标准：选择考核项目时应考虑的其他因素：(1)本项目满分40分。
(2)本项目考核时间限定在180〜240分钟。
(3)在做通电试验时，现场应有2名考评员，其中1人任现场监护。
(4)本内容作为中级维修电工的重点考核内容之一，考核时应优先选择。
(5)本项目具有第二类否定项。
(6)综合设计内容范围的界定：①电动机种类不限，台数一般不超过4台。
②电动机各种保护齐全，这主要指短路保护、过载保护、失压保护、欠压保护、接地保护、欠流保护等。
③电动机一般控制(行程控制、速度控制、时间控制、电流控制)中选两项以下(含两项)。
④电拖基本环节(点动控制、正转自锁控制、正反转控制、降压启动控制、多地控制、制动控制等)至少在3个以上。
⑤线路绘制必须采用GB4728 —84.85《电气图用图形符号》和GB7159 —87《电气设备通用技术文字符号》、GB6988 —86《电气制图》等有关规定。
⑥综合设计时，允许考生带《电工手册》、《物资购销手册》作为选择元器件时参考。
评分人：年月日核分人：年月日试题2、检修电视机稳压电源否定项：故障检修得分少于分，本次技能考核视为不合格。
选择考核项目时应考虑的其他因素：(1)本项目满分40分。
(2)本项目考核时间限定在60分钟。
(3)在做通电试验时，现场应有2名考评员，其中1人任现场监护。
(4)本内容为中级维修电工的必考内容之一。
(5)本项目故障数量为2个。
(6)本项目为第一类否定项。
(7)如果考核项目中的典型试题不适应企业时，企业可以自行命题。
命题原则为:自行命题复杂系数与考核项目中的典型试题一样，关于复杂系数的计算参阅《高级维修电工技能训练》或国家有关设备复杂系数的计算文献。
评分人：年月日核分人：年月日试题3、用单臂电桥测量交流电动机绕组的电阻配分、评分标准：否定项：要求不能损坏仪器、仪表。
损坏仪器、仪表，扣分。
选择考核项目时应考虑的其他因素：(1)本项目满分10分。

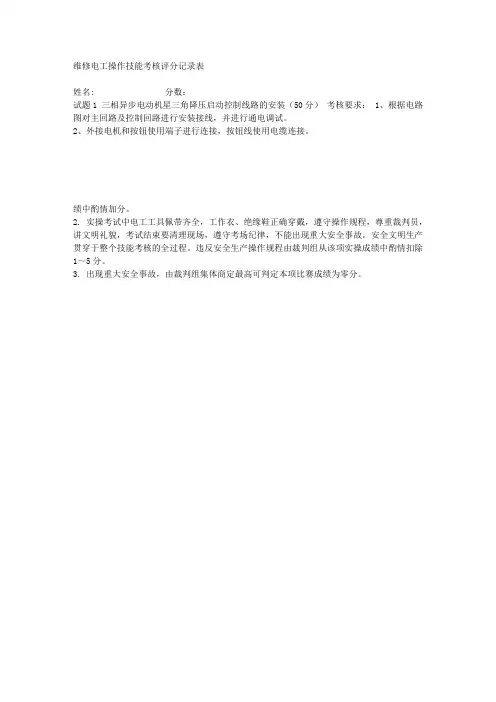

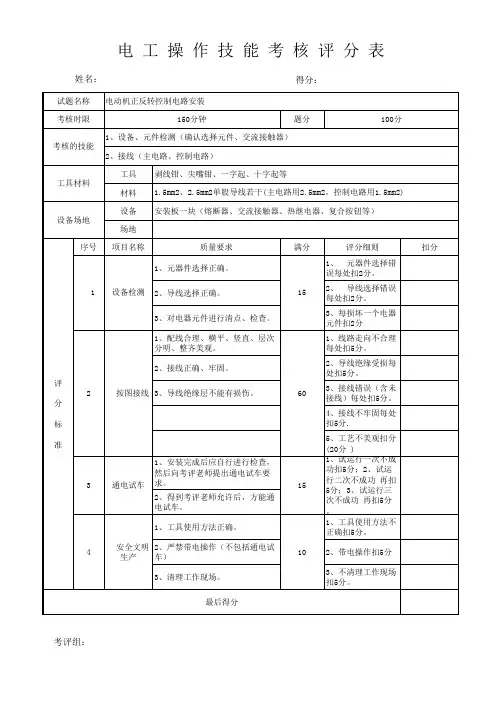

维修电工操作技能考核评分记录表
姓名: 分数：
试题1 三相异步电动机星三角降压启动控制线路的安装（50分）考核要求： 1、根据电路图对主回路及控制回路进行安装接线，并进行通电调试。
2、外接电机和按钮使用端子进行连接，按钮线使用电缆连接。
绩中酌情加分。
2. 实操考试中电工工具佩带齐全，工作衣、绝缘鞋正确穿戴，遵守操作规程，尊重裁判员，讲文明礼貌，考试结束要清理现场，遵守考场纪律，不能出现重大安全事故。
安全文明生产贯穿于整个技能考核的全过程。
违反安全生产操作规程由裁判组从该项实操成绩中酌情扣除1～5分。
3. 出现重大安全事故，由裁判组集体商定最高可判定本项比赛成绩为零分。
![维修电工中级操作技能考核评分记录表[001]](https://img.taocdn.com/s1/m/95683e6d336c1eb91a375d4e.png)
总成绩表合计统分人：年月日试题1、三相交流异步电动机位置控制电路的安装与调试笔试部分参考答案和评分标准：（1）写出下列图形文字符号的名称。
（本题分值5分，每错一处扣1分）QS（电源开关）；FU1（熔断器）；KM1（交流接触器）；SQ1（行程开关）；SB1（按钮）。
（2）简述剥线钳使用注意事项。
(本题分值2分，错答或漏答一条扣0.5分)答：1）选择合适的规格；2）确定剥线长度；3）选择合适的槽口；4）用力恰当。
（3）简述钳形电流表的使用方法。
(本题分值2分，错答或漏答一条扣0.5分)答：1）使用前调零；2）预估被测电流的大小，选择量程；3）被测导线置于钳口内中心位置；4）被测电路电流太小时可将被测载流导线在钳口部分的铁心柱上绕几圈。
（4）可能误登的架构上应悬挂什么文字的标示牌？(本题分值3分，回答错误扣3分)答：应悬挂"禁止攀登，高压危险！"的标示牌。

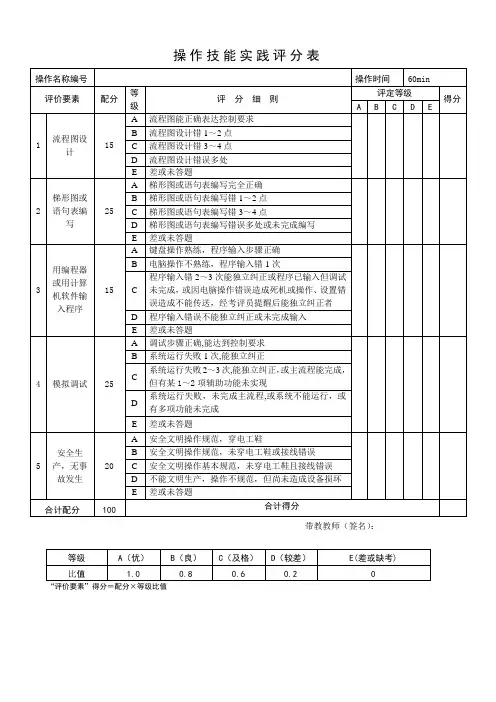

评分人：年月日核分人：年月日笔试部分参考答案和评分标准：（1）绘制PLC的I/O接口图和梯形图。
（本题分值5分，每错一处扣1分）考评员依据具体考核要求，参考运行结果，对I/O接口图和梯形图进行评分。
（2）简述电烙铁使用注意事项。
(本题分值2分，错答或漏答一条扣0.5分)答：1）检查电源线是否完整；2）使用松香等作为助焊剂；3）保持烙铁头清洁；4）暂时不用时应把烙铁放到烙铁架上。
（3）简述指针式万用表电阻挡的使用方法。
(本题分值2分，错答或漏答一条扣0.5分)答：1）预估被测电阻的大小，选择档位；2）调零；3）测出电阻的数值；4）如果档位不合适，更换档位后重新调零和测试。
（4）回答室外高压设备的围栏悬挂什么内容标示牌？(本题分值3分，回答错误扣3分)答：悬挂“止步，高压危险！”的标示牌评分人：年月日核分人：年月日试题3、双向晶闸管调光电路的测量和维修。
![维修电工中级操作技能考核评分记录表[001]](https://img.taocdn.com/s1/m/f97e5016bcd126fff6050b20.png)
总成绩表合计统分人：年月日试题1、三相交流异步电动机位置控制电路的安装与调试笔试部分参考答案和评分标准：（1）写出下列图形文字符号的名称。
（本题分值5分，每错一处扣1分）QS（电源开关）；FU1（熔断器）；KM1（交流接触器）；SQ1（行程开关）；SB1（按钮）。
（2）简述剥线钳使用注意事项。
(本题分值2分，错答或漏答一条扣0.5分)答：1）选择合适的规格；2）确定剥线长度；3）选择合适的槽口；4）用力恰当。
（3）简述钳形电流表的使用方法。
(本题分值2分，错答或漏答一条扣0.5分)答：1）使用前调零；2）预估被测电流的大小，选择量程；3）被测导线置于钳口内中心位置；4）被测电路电流太小时可将被测载流导线在钳口部分的铁心柱上绕几圈。
（4）可能误登的架构上应悬挂什么文字的标示牌？(本题分值3分，回答错误扣3分)答：应悬挂"禁止攀登，高压危险！"的标示牌。
评分人：年月日核分人：年月日笔试部分参考答案和评分标准：（1）绘制PLC的I/O接口图和梯形图。
（本题分值5分，每错一处扣1分）考评员依据具体考核要求，参考运行结果，对I/O接口图和梯形图进行评分。
（2）简述电烙铁使用注意事项。
(本题分值2分，错答或漏答一条扣0.5分)答：1）检查电源线是否完整；2）使用松香等作为助焊剂；3）保持烙铁头清洁；4）暂时不用时应把烙铁放到烙铁架上。
（3）简述指针式万用表电阻挡的使用方法。
(本题分值2分，错答或漏答一条扣0.5分)答：1）预估被测电阻的大小，选择档位；2）调零；3）测出电阻的数值；4）如果档位不合适，更换档位后重新调零和测试。
（4）回答室外高压设备的围栏悬挂什么内容标示牌？(本题分值3分，回答错误扣3分)答：悬挂“止步，高压危险！”的标示牌评分人：年月日核分人：年月日试题3、双向晶闸管调光电路的测量和维修（1）回答电位器VR4变大时，灯泡的亮度如何变化？。
（本题分值5分，每错一处扣2分，扣完为止）答：1）电位器VR4越大，电容器C23充电越慢；2）晶闸管在每个周期中导通越迟；3）灯泡两端的电压越低；4）灯泡的亮度越低。

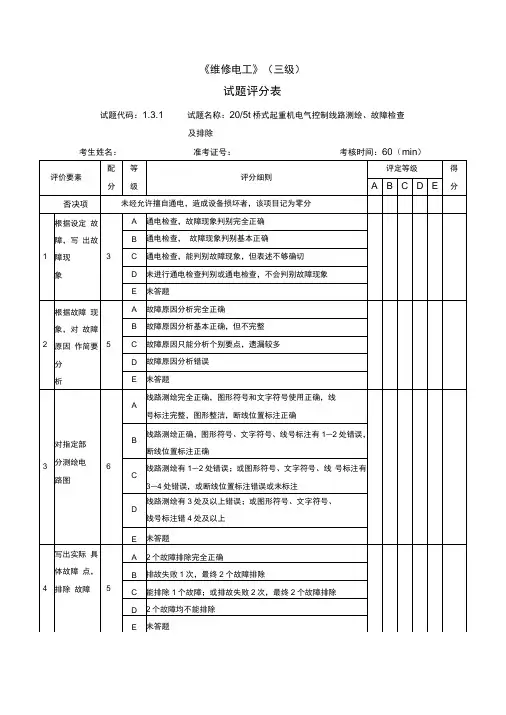

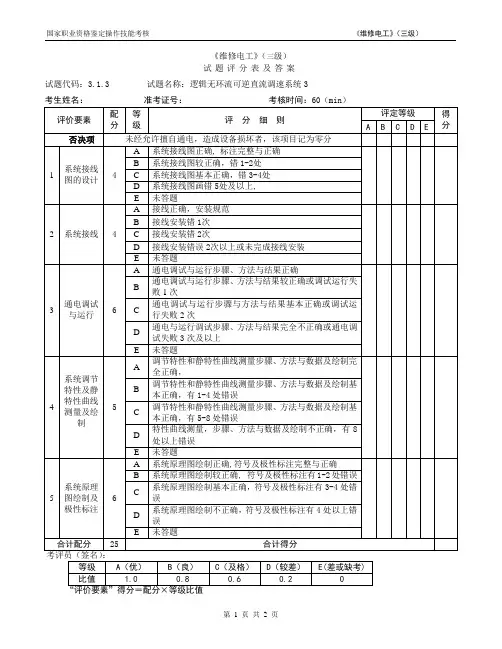

《 维 修 电 工 》 三 级 ） （技 能 鉴 定 细 目 表职业（工种） 职业代码 代码 项目 单元 细目 电子技术 1 1 1 1 1 1 1 2 2 2 2 2 2 2 3 3 3 3 3 3 3 1 1 1 1 1 1 1 2 2 2 集成运放电路的综合运用 1 电子线路的安装接线 2 电子线路的通电调试与绘制波形 3 正确使用示波器测量波形 4 电子线路的故障分析与排故 5 电子线路的分析 6 安全操作规范 计数译码显示的综合应用 1 电子线路的安装接线 2 电子线路的通电调试与绘制波形 3 正确使用示波器测量波形 4 电子线路的故障分析与排故 5 电子线路的分析 6 安全操作规范 移位寄存器的综合应用 1 电子线路的安装接线 2 电子线路的通电调试与绘制波形 3 正确使用示波器测量波形 4 电子线路的故障分析与排故 5 电子线路的分析 6 安全操作规范 电力电子技术 三相半波可控整流电路 1 三相半波可控整流电路的安装接线 2 正确使用示波器 3 三相半波可控整流电路的通电调试 4 波形的测量与绘制 5 三相半波可控整流电路的分析 6 安全操作规范 三相半控桥式整流电路 1 三相半控桥式整流电路的安装接线 2 正确使用示波器 9 5 9 5 9 9 5 5 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 维修电工 等级 名称·内容 三级 重要系数11 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 122 2 2 2 2 2 2 2 2 22 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 3 3 3 3 3 3 3 3 3 3 3 3 34 4 4 4 4 4 4 4 4 4 42 2 2 2 3 3 3 3 3 3 3 4 4 4 4 4 4 4 1 1 1 1 1 1 2 2 2 2 2 21 1 1 1 1 1 2 2 2 23 三相半控桥式整流电路的通电调试 4 波形的测量与绘制 5 三相半控桥式整流电路的分析 6 安全操作规范 三相全控桥式整流电路 1 三相全控桥式整流电路的安装接线 2 正确使用示波器 3 三相全控桥式整流电路的通电调试 4 波形的测量与绘制 5 三相全控桥式整流电路的分析 6 安全操作规范 六相半波可控整流电路 1 六相半波可控整流电路的安装接线 2 正确使用示波器 3 双反星型可控整流电路的通电调试 4 波形的测量与绘制 5 双反星型可控整流电路的分析 6 安全操作规范 电气自动控制技术 直流调速系统的安装、调试、测量、分析 1 直流调速系统的安装接线 2 直流调速系统的通电调试 3 调速系统性能测量与分析 4 调速系统原理分析 5 安全文明生产 交流变频调速系统的安装调试与测量、分析 1 交流调速系统的安装接线 2 交流调速系统的通电调试 3 调速系统性能测量与分析 4 调速系统原理分析 5 安全文明生产 PLC 应用技术用 PLC 实现按空间位置关系确定的逻辑控制 1 2 3 4 5 1 2 3 根据空间位置关系的控制要求画出控制流程图 依据流程图画出梯形图或写出指令语句表 用编程器或带编程程序的计算机进行程序输入 通过仿真图形对程序进行模拟调试 书面回答二道问题 用 PLC 实现按时间顺序关系确定的逻辑控制 根据时间顺序关系的控制要求画出控制流程图 依据流程图画出梯形图或写出指令语句表 用编程器或带编程程序的计算机进行程序输入9 9 5 5 9 5 9 9 5 5 9 5 9 9 5 59 9 9 5 5 9 9 9 5 5 9 9 9 9 5 5 9 9 94 4 4 4 4 4 4 42 2 3 3 3 3 3 34 5 1 2 3 4 5通过仿真图形对程序进行模拟调试 书面回答二道问题 用 PLC 实现按时间和空间位置综合关系确定的逻辑控制 根据时间和空间位置关系的控制要求画出控制流程图 依据流程图画出梯形图或写出指令语句表 用编程器或带编程程序的计算机进行程序输入 通过仿真图形对程序进行模拟调试 书面回答二道问题5 5 9 9 9 5 5技 能 鉴 定 试 题 表职业（工种） 维修电工 等级 职业代码 试题代码 完成 序号 试 题 名 称 时限 项目 单元 题号 1 电子技术 1 1 集成运放的综合应用 1 1 1 1 锯齿波发生器 60 2 1 1 2 三角波发生器 60 3 1 1 3 三角波方波发生器 60 4 1 1 4 正弦波－方波－三角波发生器 60 1 2 移位寄存器的综合应用 5 1 2 1 单脉冲控制移位寄存器 60 6 1 2 2 移位寄存器环形计数器 60 7 1 3 计数、译码、显示的综合应用 8 1 3 1 脉冲顺序控制器 60 1 3 2 加法计数器起/停控制 60 9 1 3 3 数字定时器 60 10 1 3 4 减法循环计数器 60 电力电子技术 2 2 1 三相半波可控整流电路 11 2 1 1 带电阻负载的三相半波可控整流电路 60 12 2 1 2 带电感负载的三相半波可控整流电路 60 13 2 1 3 带续流二极管的三相半波可控整流电路 60 14 2 1 4 共阳极接法的的三相半波可控整流电路 60 2 2 三相半控桥式整流电路 15 2 2 1 带电阻负载的三相半控桥式整流电路 60 16 2 2 2 带电感负载的三相半控桥式整流电路 60 17 2 2 3 带续流二极管的三相半控桥式整流电路 60 2 3 三相全控桥式整流电路 18 2 3 1 带电阻负载的三相全控桥式整流电路 60 19 2 3 2 带电感负载的三相全控桥式整流电路 60 2 4 带平衡电抗器的双反星型可控整流电路 20 2 4 1 带平衡电抗器的双反星型可控整流电路 60 3 电气自动控制技术 直流调速系统的安装、调试、测量、分 3 1 析 514C 转速电流双闭环不可逆凋速系统 21 3 1 1 60 （一） 514C 转 速 电 流 双 闭 环 可 逆 凋 速 系 统 22 3 1 2 60 （一） 514C 转速电流双闭环不可逆凋速系统 23 3 1 3 60 （二） 514C 转 速 电 流 双 闭 环 可 逆 凋 速 系 统 24 3 1 4 60 （二） 交流变频调速系统的安装、 调试、 测量、 3 2 分析 MMV(或 MM440、MM420)全数字交流变频 25 3 2 1 60 凋速系统三段速控制 2 MMV(或 MM440、MM420)全数字交流变频 26 3 2 60 凋速系统模拟量及三段频率控制 MMV(或 MM440、MM420)全数字交流变频 27 3 2 3 60 凋速系统四段速控制 三级 配分 抽选 难度 开发专家 方式 系数25 25 25 25 25 25 25 25 25 25 选一9 5 5 5 9 9 9 9 9 9 沈倪勇25 25 25 25 25 25 25选一5 5 9 5 5 9 9 9 9 仲葆文25 25 2525 25 25 25 选一9 9 9 925 25 255 9 5王照清28 29 303 3 3 4 42 2 24 5 6MMV(或 MM440、MM420)全数字交流变频 凋速系统模拟量及四段频率控制 MMV(或 MM440、MM420)全数字交流变频 凋速系统五段速控制 MMV(或 MM440、MM420)全数字交流变频 凋速系统模拟量及五段频率控制 PLC 应用技术用 PLC 实现按空间位置关系确定的逻辑 控制 运料小车 PLC 控制 机械滑台 PLC 控制 机械手 PLC 控制 混料罐 PLC 控制 用 PLC 实现按时间顺序关系确定的逻辑 控制 红绿灯 PLC 控制 喷水池 PLC 控制 传送带 PLC 控制 用 PLC 实现按时间和位置综合关系确定 的逻辑控制 污水处理 PLC 控制 计件 PLC 控制 检瓶 PLC 控制60 60 6025 25 259 5 91 1 1 1 1 2 2 2 2 3 3 3 3 1 2 3 1 2 3 1 2 3 431 32 33 344 4 4 4 460 60 60 60 60 60 60 60 60 6025 25 25 25 选一 25 25 25 25 25 259 9 5 5 张毓麟 9 9 535 36 374 4 4 438 39 404 4 49 5 9。
