轨道板预应力张拉及封锚技术交底

预应力张拉工安全技术交底1. 介绍本文档旨在向施工人员和相关工作人员交底预应力张拉工作的安全技术要求和注意事项。

预应力张拉工作是一项重要且危险的施工工序，必须严格按照规范和操作流程进行，以确保工人和施工现场的安全。

2. 安全措施在进行预应力张拉工作之前，必须先进行仔细的安全检查和准备工作。

以下是一些常见的安全措施：•确保所有工作人员都接受过相关培训并持有合适的证书。

•确保工作现场的安全标志和警示牌齐全且易于识别。

•按照规范要求佩戴个人防护装备，如安全帽、安全鞋、安全带等。

•使用合适的工具和设备，并保持其正常工作状态。

•安排足够的人员来完成预应力张拉工作，避免过度劳累和疲劳作业带来的安全隐患。

•建立有效的沟通和指挥体系，确保工作人员之间能够及时、准确地传递信息。

3. 操作流程下面是一般情况下的预应力张拉工作操作流程：步骤一：准备工作1.确保张拉设备的可靠性和适用性。

2.准备所需的预应力张拉材料，包括钢束、张拉套管等。

3.清理工作现场，确保没有杂物。

步骤二：安装张拉设备1.根据设计要求布置张拉设备，确保安装牢固和稳定。

2.检查张拉设备的工作状态，包括压力表、传感器等。

步骤三：预应力张拉1.根据设计要求安装钢束和张拉套管。

2.进行预张拉检查，确保钢束和张拉套管的位置和张拉力的准确性。

3.使用预应力张拉设备逐渐增加张拉力，直至达到设计要求。

步骤四：荷载保持1.在达到预设预应力力值后，锁定张拉设备，保持张拉力。

定期检查并调整张拉力，以确保符合设计要求。

4. 注意事项在进行预应力张拉工作时，需要特别注意以下事项：•严禁超负荷使用设备和材料，以免发生事故。

•定期检查和维护设备，确保其正常工作状态。

•预应力张拉时，注意周围环境的安全，避免人员伤害和设备损坏。

•在张拉过程中，确保钢束和张拉套管的正确位置和张拉力的准确性。

•每一阶段张拉之后，要进行必要的检查和测试，以确认张拉力的准确性和材料的可靠性。

5. 总结预应力张拉工作是一项危险性较高的工作，必须严格按照规范和操作流程进行，并采取必要的安全措施和注意事项。

预应力张拉施工安全技术交底第一篇范本：正文：1. 引言本文档旨在对预应力张拉施工的安全技术进行全面交底，以确保施工过程中的安全性和顺利进行。

2. 施工准备2.1 材料准备：确认预应力钢束、张拉器、锚具等施工所需材料的品种、型号和数量。

2.2 设备检查：对预应力张拉设备进行检查，包括液压泵、泵站、压力表等设备的正常运行情况。

2.3 施工区域清理：清理施工区域内的杂物，确保施工场地干净整洁。

3. 安全措施3.1 人员安全防护：施工人员必须佩戴安全帽、防护眼镜、防护手套等个人防护设备。

3.2 施工现场标识：在施工现场设置明显的安全标识，警示施工人员注意安全事项。

3.3 火灾预防：禁止在张拉施工现场吸烟，并设置相应的灭火设施，以应对突发火灾事件。

4. 施工步骤4.1 钢束预处理：对预应力钢束进行除锈处理，并进行排列、切割等预处理工作。

4.2 锚具安装：安装预应力锚具，确保牢固可靠。

4.3 张拉施工：根据设计要求，使用张拉器进行预应力张拉作业，确保达到预设张拉力。

4.4 预应力固定：将预应力钢束与锚具进行牢固连接，确保预应力的传递和固定。

4.5 现浇混凝土施工：在预应力张拉完成后，进行现浇混凝土施工，确保结构的整体强度。

5. 风险评估在施工过程中，存在一定的风险，包括但不限于高空坠落、电触点伤害等。

施工单位应根据具体情况进行风险评估，并制定相应的应对措施。

附件：施工图纸、应力计算书等相关资料。

法律名词及注释：1. 预应力：在预应力结构中，通过张拉预应力钢束使结构受拉，并通过预应力钢束与混凝土的粘结力将这种拉力传递到混凝土中。

2. 张拉器：预应力张拉施工中用于张拉预应力钢束的装置。

3. 锚具：预应力张拉施工中用于固定预应力钢束的装置。

第二篇范本：正文：1. 引言本文档旨在对预应力张拉施工的安全技术进行全面交底，以确保施工过程中的安全性和顺利进行。

2. 施工准备2.1 材料准备：确认预应力钢束、张拉器、锚具等施工所需材料的品种、型号和数量。

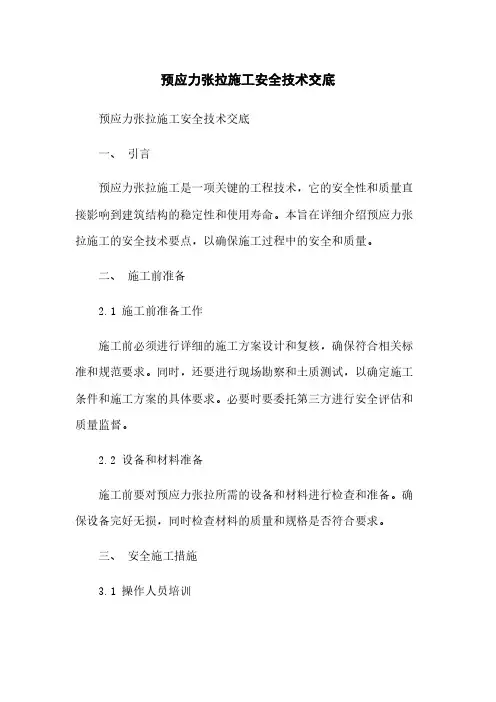

预应力张拉施工安全技术交底预应力张拉施工安全技术交底一、引言预应力张拉施工是一项关键的工程技术，它的安全性和质量直接影响到建筑结构的稳定性和使用寿命。

本旨在详细介绍预应力张拉施工的安全技术要点，以确保施工过程中的安全和质量。

二、施工前准备2.1 施工前准备工作施工前必须进行详细的施工方案设计和复核，确保符合相关标准和规范要求。

同时，还要进行现场勘察和土质测试，以确定施工条件和施工方案的具体要求。

必要时要委托第三方进行安全评估和质量监督。

2.2 设备和材料准备施工前要对预应力张拉所需的设备和材料进行检查和准备。

确保设备完好无损，同时检查材料的质量和规格是否符合要求。

三、安全施工措施3.1 操作人员培训施工过程中，所有操作人员必须经过专业培训和岗位技能考核，确保具备相关的工程知识和操作技能。

3.2 安全操作规范张拉施工需要严格按照相关规范和安全操作规程进行操作。

操作人员必须穿戴符合标准的个人防护装备，并遵守工地安全管理制度。

3.3 设备维护与检查设备的维护和检查是预应力张拉施工中重要的环节，设备必须保持良好的工作状态，定期进行维护和检修，并做好相应的记录。

四、施工工序及安全要点4.1 预应力张拉前准备在进行预应力张拉之前，必须进行好预应力锚固设备的安装和调整，确保设备工作正常。

同时，还需进行预压力测试和检查预应力钢束的状态，以确保施工质量。

4.2 预应力张拉操作预应力张拉过程中，必须选择合适的张拉设备和工具，并根据施工方案进行操作。

操作人员需定期监测和调整预应力力值，确保张拉力在设计范围内。

4.3 预应力锚固进行预应力张拉后，必须进行严格的力值监测和预应力锚固。

预应力锚固必须符合相关标准和规范的要求，并确保锚固牢固可靠。

4.4 后张拉处理预应力张拉完成后，还需进行后张拉处理，包括锚固端保护、防腐处理等。

所有后张拉处理必须符合相关要求，并确保处理质量。

五、附录附件1：预应力张拉施工方案附件2：预应力锚固设备检验记录附件3：预应力张拉操作人员培训证书六、法律名词及注释1. 建筑法：指《中华人民共和国建筑法》。

预应力张拉技术交底1. 工程概况本项目为XXX工程，位于XXX地区，主要包括XXX栋建筑物、XXX配套设施等。

工程结构体系为预应力混凝土框架结构，其中预应力张拉施工是关键环节。

为确保工程质量，提高预应力结构的使用性能，现就预应力张拉技术进行交底。

2. 预应力张拉原理预应力张拉技术是通过张拉预应力筋，使混凝土产生预压应力，从而提高结构的承载能力和抗裂性能。

预应力筋的张拉力通过锚具传递给混凝土，使混凝土产生压缩，从而形成预应力。

在荷载作用下，预应力筋与混凝土共同工作，抵消外部荷载产生的拉应力，使结构处于有预压应力的状态。

3. 预应力张拉工艺3.1 张拉设备使用XXX型号的液压张拉机进行预应力筋的张拉。

张拉设备应满足国家标准要求，并定期进行校验和维护。

3.2 张拉程序根据设计文件和规范要求，制定张拉程序。

张拉程序包括预应力筋的初始张力、控制应力、持荷时间等参数。

3.3 张拉伸长量控制预应力筋的张拉伸长量应满足设计要求。

采用伸长量控制法或应力控制法进行张拉，确保预应力筋的应力达到设计值。

张拉完成后，应及时进行锚固。

锚固方法应符合规范要求，确保预应力筋与混凝土牢固连接。

4. 质量控制与验收4.1 质量控制（1）预应力筋、锚具等原材料应符合国家标准和设计要求。

（2）张拉设备应定期进行校验和维护，确保其准确性和可靠性。

（3）张拉过程应严格按照张拉程序进行，确保预应力筋的应力、伸长量等参数符合设计要求。

预应力张拉工程完成后，应进行验收。

验收内容包括：（1）预应力筋的应力、伸长量等参数是否符合设计要求。

（2）锚固是否牢固，预应力筋与混凝土连接是否可靠。

（3）张拉记录是否完整、准确。

5. 安全施工5.1 施工人员应具备相应的专业技术知识和操作技能。

5.2 张拉设备应安装稳固，操作人员应佩戴个人防护用品。

5.3 张拉过程中，严禁非施工人员进入施工现场。

5.4 施工现场应做好安全防护措施，确保施工安全。

6. 环境保护6.1 施工过程中，应遵守国家环保法规，做好环境保护工作。

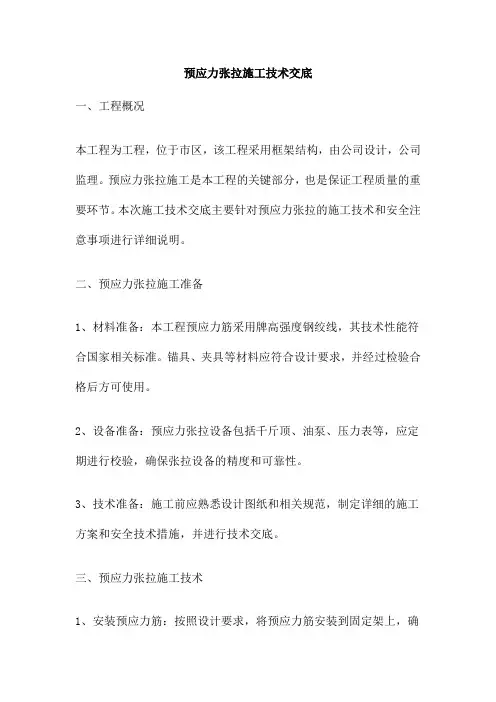

预应力张拉施工技术交底一、工程概况本工程为工程，位于市区，该工程采用框架结构，由公司设计，公司监理。

预应力张拉施工是本工程的关键部分，也是保证工程质量的重要环节。

本次施工技术交底主要针对预应力张拉的施工技术和安全注意事项进行详细说明。

二、预应力张拉施工准备1、材料准备：本工程预应力筋采用牌高强度钢绞线，其技术性能符合国家相关标准。

锚具、夹具等材料应符合设计要求，并经过检验合格后方可使用。

2、设备准备：预应力张拉设备包括千斤顶、油泵、压力表等，应定期进行校验，确保张拉设备的精度和可靠性。

3、技术准备：施工前应熟悉设计图纸和相关规范，制定详细的施工方案和安全技术措施，并进行技术交底。

三、预应力张拉施工技术1、安装预应力筋：按照设计要求，将预应力筋安装到固定架上，确保其位置、间距和标高符合设计要求。

2、张拉设备就位：根据施工方案，将千斤顶、油泵等张拉设备就位，并连接好油路。

3、张拉操作：打开油泵，将油压逐渐升高，通过控制阀和行程开关对预应力筋进行张拉。

在张拉过程中，应密切油压变化和预应力筋的伸长情况，确保张拉过程平稳、连续。

4、锚固：当预应力筋达到设计张拉力后，应将锚具牢固固定，确保预应力筋不会松动或滑动。

5、拆除张拉设备：在锚固完成后，应关闭油泵，拆除张拉设备，并对锚具进行保护。

四、安全注意事项1、预应力张拉施工过程中，应设置明显的警示标志和隔离措施，防止非作业人员进入施工现场。

2、张拉操作人员应经过专业培训，熟悉张拉设备的操作规程和安全注意事项。

3、在张拉过程中，应定期检查锚具、夹具等设备的状态，确保其完好无损。

如发现异常情况，应立即停止作业，并及时进行处理。

4、在张拉过程中，应注意观察周围环境的变化，防止因建筑物变形或其他因素导致安全事故的发生。

5、在夜间或恶劣天气下进行张拉作业时，应加强现场照明和防护措施，确保作业安全。

五、质量保证措施1、建立健全质量管理体系，明确各级人员的质量责任，确保施工质量符合设计要求和相关标准。

2）装料顺序①首先将称量好的水、水泥、注浆剂倒入搅拌机，搅拌2min；②将溶于水的减水剂倒入搅拌机中，搅拌3min出料；③水泥浆出料后应尽量马上泵送，否则要不停地搅拌；④必须严格控制用水量，否则多加的水全部泌出，易造成管道顶端有空隙；⑤对未及时使用而降低了流动性水泥浆，严禁采用增加水的办法来增加灰浆的流动性。

3、灌浆①将水泥浆加到储浆罐中引到灌浆泵，在灌浆泵高压橡胶管出口打出浆体，待这些浆体浓度与灌浆泵中的浓度一样时，关掉灌浆泵，将高压橡胶管此端接到孔道的灌浆管上，扎牢。

②打开灌浆阀，启动灌浆泵，开始灌浆，灌浆过程中，泵要保持连续工作。

③压力达到0.8Mpa左右，持压2～3min，完成排气泌水，使孔道内浆体密实饱满，完成灌浆，关闭灌浆泵及灌浆阀门。

4、清洗拆卸外接管路，清洗灌浆泵、搅拌机及所有沾有水泥浆的设备和附件。

5、压浆注意事项①锚头一定要密封好，并尽早开始灌浆。

②灌浆管应选用牢固结实的高强橡胶管，抗压能力≥1Mpa，带压灌浆时不能破裂，连接要牢固，不得脱管。

③严格掌握水泥浆的配合比，浆体材料误差不能超过规定值。

④灰浆进入灌浆泵之前应通过筛子。

⑤灌浆工作宜在灰浆流动性没有下降的30—45分钟时间内进行，孔道一次灌注要连续。

⑥中途换管道时间内，继续启动灌浆泵，让浆体循环流动。

⑦压浆的顺序为：先压下层孔道，后压上层孔道。

在冲洗孔道时如发现串孔，则应两孔同时压注。

⑧每班应制作 40×40×160cm立方试件三组，标准养护28d，检查抗压强度作为水泥浆质量的评定依据。

⑨应作好压浆记录，包括灌浆日期、作业时间、温度、灰浆的比例和所有的掺加剂，灰浆数量，压浆压力以及压浆过程中所发生的异常情况等。

六、封锚预应力钢材张拉和压浆完毕后，将锚具表面清理干净并将其外围的砼面凿毛，然后设置钢筋网，即可对外露的锚头进行浇筑封锚砼工作。

封锚混凝土标号采用与箱梁同标号混凝土，要求确保封锚混凝土表面平整，外观与箱梁混凝土一致。

预应力张拉、压浆及封锚技术交底
5、管道压浆
1）压浆准备
管道真空压浆必须在终张拉完后48小时进行。

切丝前必须检查有无滑丝、断丝、失锚及其它异常情况，确认合格后才允许进行。

断丝采用无齿锯切割，钢绞线端部距锚具3～5cm。

管道压浆过程中以及压浆后48h内，结构混凝土的温度不得低于5摄氏度。

真空压浆前，必须将锚头部位全部缝隙堵塞严密。

堵塞部位是锚圈与锚垫板接触面的缝隙和锚环与夹片间的钢绞线之间的间隙。

压浆前应清除管道内杂物及积水。

施工配合比审批编号：ZX0626060046
2）技术要求：
——水泥采用黄河低碱普通硅酸盐水泥，强度等级P.O42.5级；
——外加剂：山西黄腾灌浆料，掺量12%。

——水胶比采用0.32
——体积收缩率应小于2%，初凝时间应大于3小时，终凝时间应小于24小时。

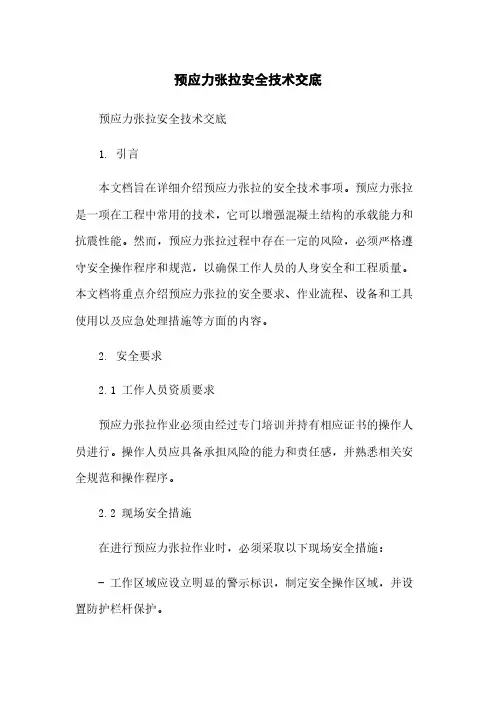

预应力张拉安全技术交底预应力张拉安全技术交底1. 引言本文档旨在详细介绍预应力张拉的安全技术事项。

预应力张拉是一项在工程中常用的技术，它可以增强混凝土结构的承载能力和抗震性能。

然而，预应力张拉过程中存在一定的风险，必须严格遵守安全操作程序和规范，以确保工作人员的人身安全和工程质量。

本文档将重点介绍预应力张拉的安全要求、作业流程、设备和工具使用以及应急处理措施等方面的内容。

2. 安全要求2.1 工作人员资质要求预应力张拉作业必须由经过专门培训并持有相应证书的操作人员进行。

操作人员应具备承担风险的能力和责任感，并熟悉相关安全规范和操作程序。

2.2 现场安全措施在进行预应力张拉作业时，必须采取以下现场安全措施：- 工作区域应设立明显的警示标识，制定安全操作区域，并设置防护栏杆保护。

- 工作现场应清洁整齐，无障碍物和滑倒的危（wei）险。

- 为工作人员提供个人防护用品，如安全帽、安全鞋、耳塞等，确保工作人员在作业过程中的安全。

2.3 安全操作流程预应力张拉操作应按以下流程进行：- 工作前，进行必要的工作准备和检查，包括检查设备和工具的状态、确认张拉计划和张拉图纸的准确性等。

- 工作中，操作人员应熟悉张拉设备的使用方法和张拉过程中的各项控制操作，确保每一步的操作都符合要求。

- 工作后，进行设备清洁和维护，将设备归位并妥善保管。

3. 设备和工具使用3.1 张拉设备预应力张拉过程中使用的设备主要包括张拉机、张拉钢束、夹具等。

在使用这些设备时，必须确保设备的质量良好，无明显损坏和磨损，使用前进行必要的检查和试验，并按照操作手册正确操作。

3.2 安全工具在预应力张拉作业中，还需要使用一些安全工具，如防护眼镜、手套、耳塞等。

这些工具的选择应符合相应的国家标准或者规范，并在使用前进行必要的检查和维护。

4. 应急处理措施在预应力张拉作业中，如发生意外事故或者紧急情况，需要及时采取应急处理措施，以保障人员的安全和减少财产损失。

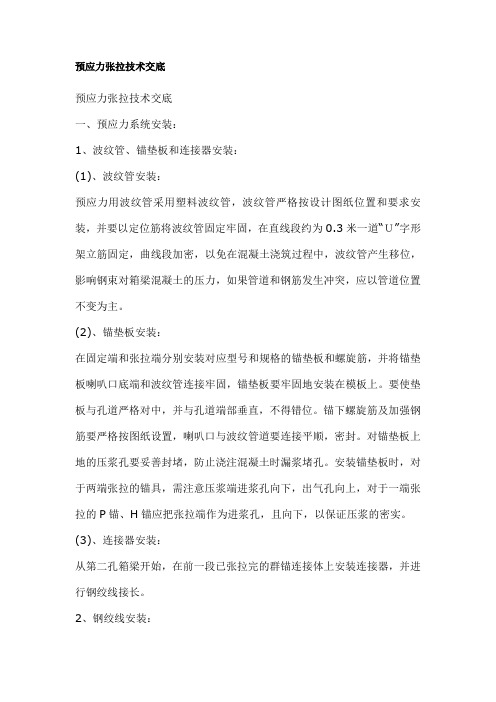

预应力张拉技术交底预应力张拉技术交底一、预应力系统安装：1、波纹管、锚垫板和连接器安装：(1)、波纹管安装：预应力用波纹管采用塑料波纹管，波纹管严格按设计图纸位置和要求安装，并要以定位筋将波纹管固定牢固，在直线段约为0.3米一道“Ｕ”字形架立筋固定，曲线段加密，以免在混凝土浇筑过程中，波纹管产生移位，影响钢束对箱梁混凝土的压力，如果管道和钢筋发生冲突，应以管道位置不变为主。

(2)、锚垫板安装：在固定端和张拉端分别安装对应型号和规格的锚垫板和螺旋筋，并将锚垫板喇叭口底端和波纹管连接牢固，锚垫板要牢固地安装在模板上。

要使垫板与孔道严格对中，并与孔道端部垂直，不得错位。

锚下螺旋筋及加强钢筋要严格按图纸设置，喇叭口与波纹管道要连接平顺，密封。

对锚垫板上地的压浆孔要妥善封堵，防止浇注混凝土时漏浆堵孔。

安装锚垫板时，对于两端张拉的锚具，需注意压浆端进浆孔向下，出气孔向上，对于一端张拉的P锚、H锚应把张拉端作为进浆孔，且向下，以保证压浆的密实。

(3)、连接器安装：从第二孔箱梁开始，在前一段已张拉完的群锚连接体上安装连接器，并进行钢绞线接长。

2、钢绞线安装：a.钢绞线下料：钢绞线必须在平整、无水、清洁的场地下料，钢绞线下料长度要通过计算确定，计算应考虑孔道曲线长，锚夹具长度，千斤顶长度及外露工作长度等因素，预应力筋地切割宜用砂轮锯切割，下料过程中钢绞线切口端先用铁丝扎紧，采用砂轮切割机切割。

b.编束：编束时必须使钢绞线相互平行，不得交叉，从中间向两端每隔1m用铁丝绑紧，并给钢绞束编号。

束成后，要统一编号、挂牌，按类堆放整齐，以备使用。

c.穿束穿束前应检查管道是否畅通，如果出现堵塞孔道现象，必须采取措施疏通。

钢绞线端头必须做成锥型并包裹，可利用人工或卷扬机进行牵引，并在浇砼之前穿束（跨大堤悬浇箱梁在浇筑后穿束）。

穿束时在管道内穿入一根引索，利用引索将钢丝引出，将钢丝另一端与钢束拖头连在一起，用卷扬机将钢束拉出。

3、横向预应力安装横向预应力钢绞线及波纹管在纵向预应力管道安装完毕后安装。
