DC电源测试方法和指标

直流标准电压源检定规程JJG 445-86Verification Regulation of DC Standard Voltage Source本检定规程经国家计量局于1986年7月12日批准，并自1987年5月12日起施行。

归口单位：中国计量科学研究院起草单位：中国计量科学研究院本规程技术条文由起草单位负责解释。

本规程主要起草人：冯占岭(中国计量科学研究院)参加起草人：郄家平(中国计量科学研究院)张力力(中国计量科学研究院)直流标准电压源检定规程一概述本规程适用于新生产、使用中和修理后的直流标准电压源(直流标准电压发生器)，以及多功能标准源和程控标准源的直流电压部分的检定。

1 工作原理直流标准电压源(以下简称标准源)是直流稳压源与精密电压测量仪的一种组合。

由于电子技术的发展和精密电测量技术的需要，国内外标准源发展很快，原理方案也越来越多。

主要可分为以下四种式作方式：1.1 电位差计分压式。

1.2 电阻分压式。

1.3 脉冲调宽式。

1.4 微机处理器控制式。

2 主要用途直流标准源是高准确度的直流仪器，用它可直接作为仪表的检定标准，操作简便、准确可靠、工作效率高。

用微处理器控制的标准源，还可以实现检测工作的数字化和自动化。

在器仪表技术领域中，越来越发挥出它特有的功能。

二技术要求3 检定要求对直流标准电压源的检定一般分为以下三种类型：3.1 周期检定：这是对作为计量标准仪器的例行检定。

3.2 随后检定：测量器具首次检定次的一种检定。

如，对损坏的仪器修复后，为了保证仪器使用的可靠性，需要进行的检定。

3.3 首次检定：以前没有受检过的新的标准仪器(包括进口)的检定。

受检的标准源，应符合本规程所规定的各项技术要求。

4 外观质量要求为了确保仪器安全可靠和正常工作，检定前应进行外观检查。

4.1 外型结构完好，面板指示、读数机构、制造厂家、仪器型号编号等均应有明确标记。

4.2 仪器外观、外露件不应损坏或脱落，机壳、端钮、螺钉等有否碰或松动现象。

dcdc参数测量及方法
DC-DC参数测量及方法
1、输出电压测量：输出电压通常是按照元件的电气特性文件定义，如
最大电压、电压偏差、噪声等。

2、电流测量：准确的电流测量是DC-DC变换器设计的重要指标，电
流测量器的类型应该根据应用的不同进行选择。

3、功率测量：功率测量是DC-DC变换器性能评估的重要指标，功率
测量需要考虑变换器输出电压比例及可能存在的无效功率损耗等因素。

4、噪声测量：正确的噪声测量是确定DC-DC变换器性能的重要手段。

现今采用噪声测量技术主要是非接触式噪声测量和接触式噪声测量。

5、输出端瞬变测量：瞬变测量是检测DC-DC变换器输出端的一种重
要的性能测量方法，一般包括瞬态电压降、轻负载模式、瞬态电压升
和输出瞬变抖动等测量方法。

6、输入特性测量：输入特性测量是DC-DC变换器输入特性测量的一
种重要方法。

它能够测量变换器输入端的负载响应、输入端饱和等特性。

7、温度特性测量：温度特性测量的目的是确定DC-DC变换器在变温条件下性能的变化，其方法是利用温度调节器进行变温测量，测量变换器温度特性曲线。

8、电源分析仪测试：电源分析仪是用来测量DC-DC变换器的一种电流测量仪，可以测量变换器的各种特性，包括自动负载变化模式、瞬变模式、轻负载模式等，以及噪声、温度特性等。

9、EMC测量：电磁兼容测量是测量DC-DC变换器的电磁干扰性能的一种重要方法，目的是评估变换器的干扰抗性能、电平可接收等。

DC电源测试方法和指标DC电源是直流电设备，用于提供恒定的电压或电流输出。

在工业、医疗、通信等领域中广泛应用。

为了确保DC电源的稳定性和可靠性，需要进行测试和评估。

本文将介绍DC电源的测试方法和指标。

一、DC电源的测试方法1.电压精度测试：使用万用表或示波器测量输出电压，与设定值进行比较。

测试时应先调整设定值，然后测量输出电压。

测试范围应包括整个设定值范围，测量多个点进行验证。

2.电流精度测试：使用负载仪表或电流表测量电源输出的电流。

测试方法与电压精度类似，也需要设定合适的电流值，并测量多个点进行验证。

3.稳定性测试：测试电源在不同负载条件下的稳定性。

先设定合适的负载电流或电阻值，然后测量输出电压的稳定性。

常用的测试方法有：短路测试、过负载测试、过电压测试等。

4.效率测试：测试电源的能源转化效率。

方法是将设备的输出电流和输入电流进行比较，计算效率值。

测试时应先确保电源稳定工作，再进行测试。

5.温度测试：测试电源在不同温度条件下的工作稳定性。

方法是将电源置于不同温度环境中，测量输出电压和电流的变化情况。

测试时应注意温度梯度的控制，以减小测试误差。

二、DC电源的测试指标1.电压精度：表示电源输出电压与设定值之间的差异程度。

一般以百分比或毫伏为单位表达。

2.电流精度：表示电源输出电流与设定值之间的差异程度，一般以百分比或毫安为单位表达。

3.稳定性：表示电源在不同电流和负载条件下的输出电压或电流的变化范围。

该指标通常以百分比或毫伏为单位表达。

4.效率：表示电源从输入电源到输出电源的能量转化效率。

一般以百分比形式表示。

5.噪声：表示电源在工作过程中产生的电磁干扰，通常以毫伏为单位度量。

6.温度系数：表示电源输出电压或电流随温度变化的程度。

一般以百分比或毫伏/温度单位度量。

以上是DC电源的测试方法和指标。

通过正确的测试方法和指标评估，可以确保DC电源的性能和质量，满足不同的应用需求。

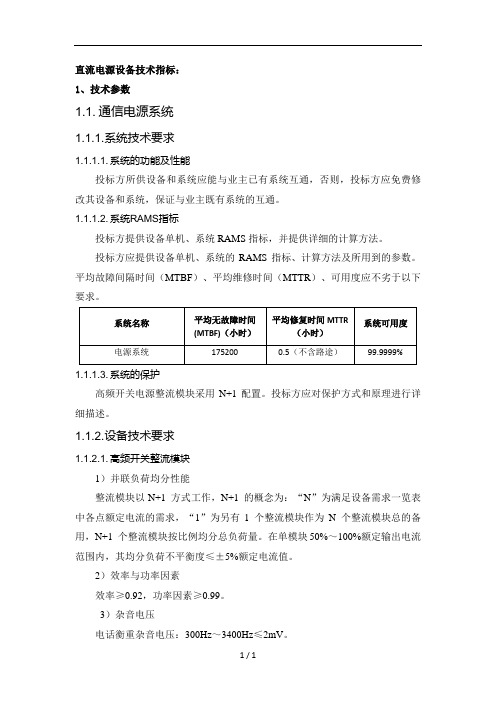

直流电源设备技术指标：1、技术参数1.1. 通信电源系统1.1.1. 系统技术要求1.1.1.1. 系统的功能及性能投标方所供设备和系统应能与业主已有系统互通，否则，投标方应免费修改其设备和系统，保证与业主既有系统的互通。

1.1.1.2. 系统RAMS指标投标方提供设备单机、系统RAMS指标，并提供详细的计算方法。

投标方应提供设备单机、系统的RAMS指标、计算方法及所用到的参数。

平均故障间隔时间（MTBF）、平均维修时间（MTTR）、可用度应不劣于以下要求。

1.1.1.3. 系统的保护高频开关电源整流模块采用N+1配置。

投标方应对保护方式和原理进行详细描述。

1.1.2. 设备技术要求1.1.2.1. 高频开关整流模块1）并联负荷均分性能整流模块以N+1 方式工作，N+1 的概念为：“N”为满足设备需求一览表中各点额定电流的需求，“1”为另有1 个整流模块作为N 个整流模块总的备用，N+1 个整流模块按比例均分总负荷量。

在单模块50%～100%额定输出电流范围内，其均分负荷不平衡度≤±5%额定电流值。

2）效率与功率因素效率≥0.92，功率因素≥0.99。

3）杂音电压电话衡重杂音电压：300Hz～3400Hz≤2mV。

峰—峰值杂音电压：0MHz～20MHz≤200mV。

宽频杂音电压：3.4kHz～150kHz≤100mV；0. 15MHz～30MHz≤30mV。

离散杂音电压：3.4kHz～150kHz≤5mV；150kHz～200kHz≤3mV；200kHz～500kHz≤2mV；0. 5MHz～30MHz≤1mV。

4）负载效应不超过直流输出电压整定值的±0.5%。

5）源效应不超过直流输出电压整定值的±0.1%。

6）温度系数（1/℃）不超过直流输出电压整定值的±2‰。

7）稳压精度不超过直流输出电压整定值的±0.6%。

8）绝缘交流电路对地、交流电路对直流电路之间应能承受50Hz,1500V 的交流电压1min 无击穿、无飞弧现象，漏电流≤30mA。

1 目的：掌握电源适配器的检验标准，使来料质量更好的符合我公司的品质要求2 适用范围：电源适配器。

3检验仪器和设备：万用表、耐高测试仪、示波器、交流毫伏表、调压器、游标卡尺、卷尺。

4 检验项目和技术要求4.1 外观:4.1.1面、底壳无开裂、毛刺、变形、划伤、缩水、污迹现象。

4.1.2金属件无氧化、霉斑、污渍，AC插脚、DC插头无松动。

4.1.3螺钉无氧化、漏打、打花、打滑、松动现象。

4.1.4线体无烫伤、划伤、破损、脏污、芯线无外露骨。

4.1.5贴纸内容应正确，铭牌贴无倒贴、贴歪、漏贴、贴错、翘起等现象。

4.1.6面、底壳缝隙不能大于1mm，配合良好，不能有内松动现象。

4.1.7铭牌贴或胶壳刻字内容正确、文字清晰，无错字、别字。

4.1.8丝印清晰，无错字、别字毛边。

4.2开机检查:4.2.1适配器内部元件必须与样品一致。

4.2.2元件上锡良好，无虚焊、连焊。

4.2.3 PCB板无短路、断路，铜皮无起翘。

4.2.4线圈包扎无氧化、松动、翘起等不良现象。

4.2.5硅钢片无氧化、松动、翘起等不良。

4.3电气性能：4.3.1电气性能参数如下：4.3.2高压测试:经过下列条件测试时,应无漏电、飞孤、击穿。

初级对次级：3000V，10S，0.5mA；4.4 DC转输线：DC头无氧化，连接顺序无错乱。

4.5老化：经老化试验后，表面温度不能超过65℃,面、底壳无变形、烧焦现象。

各性能指标在规格范围之内。

4.6跌落试验：经跌落试验后，外壳无破裂，插头无松动、脱落现象，晃动无异响，各电气性能正常。

4.7阻燃性：经阻燃测试后，材料能阻燃。

5检验方法：5.1外观：目测法。

5.2结构尺寸：用游标卡尺测量。

5.3开机检查：目测法（有异物用游标卡尺测量）。

5.4电气性能：用测试架测试各性能指标，用耐高压测试仪测试适配器的耐高压能力。

5.5DC传输线：用专用测试架测量。

5.6老化：在常温下带额定负载通电老化4小时。

5.7跌落试验：适配器从1m高处自由跌落地面三次。

DC-DC原理及指标介绍1、开关电源：是一种高频化电能转换装置，其主要利用电子开关器件(如晶体管、MOS管、可控晶闸管等)，通过控制电路，使电子开关器件周期性地"接通"和"关断"，让电子开关器件对输入电压进行脉冲调制，从而实现电压变换以及输出电压可调和自动稳压的功能。

开关电源的优势：①功耗低，效率高。

②体积小，重量轻。

③稳压范围宽。

开关电源的损耗来源：①开关管损耗。

②电感电容损耗。

③二级管损耗。

开关电源的损耗分析：开关电源的效率可以达到90%以上，如果精心优化与设计，甚至可以达到95%以上，这在以电池作为电力来源的场合非常重要，例如手机、小型无人机等。

因此开关电源设计的优劣程度将直接影响设备的续航能力。

(1)开关管损耗：这是开关电源的主要损耗，主要包括开关损耗、导通损耗。

因此应该尽量选择导通电阻比较小的开关管作为开关电源的核心元器件。

(2)电感电容损耗：电感损耗主要包括直流电阻损耗，电容损耗主要包括漏电流损耗。

因此应该尽量选择直流电阻较小的电感和漏电流较小的电容元器件。

(3)二极管损耗：主要包括导通损耗和开关损耗。

因此应该尽量选择导通压降较小，反向恢复时间较短的二极管，例如肖特基二极管或快恢复二极管等。

2、开关电源的分类：按照调制方式的不同可分为脉宽调制(PWM)和脉频调制(PFM)两种，目前脉宽调制(PWM)在开关电源中占据主导地位。

按照管子的连接方式可分为串联式开关电源、并联式开关电源和变压器式开关电源三大类。

按照输出电压的不同可分为降压式开关电源和升压式开关电源两种。

按照输入输出类型可分为：AC-AC、DC-AC、AC-DC、DC-DC四种，这里以DC-DC为主进行介绍。

按照是否有电气隔离可分为隔离型开关电源和非隔离型开关电源两种。

3、开关电源的三种基本拓扑结构(以非隔离型为主)：DC/DC变换器一般都包括两种基本工作模式：电感电流连续模式(CCM)、电感电流断续模式(DCM)。

如何正确测量DC/DC模块的电源纹波指标上网日期: 2010年04月02日已有[ 33 ]个评论打印版订阅关键字：电源纹波DC/DC模块数字电路测量DC/DC模块的电源纹波指标是一项很重要的参数。

干净的电源是数字电路稳定工作的前提，也是模拟器件的各项参数的重要保障。

为确定电源的质量，必须对DC/DC模块的输出纹波进行测量。

但很多人测量得到的纹波值动辄上百mV，甚至几百mV，远比器件手册提供的最大纹波值大，这主要是测量方法的不正确造成的。

正确的测量方法1)限制示波器带宽为20MHz(大多中低端示波器档位限制在20MHz，高端产品还有200MHz 带宽限制的选择)，目的是避免数字电路的高频噪声影响纹波测量，尽量保证测量的准确性。

2)设置耦合方式为交流耦合，方便测量(以更小档位来仔细观测纹波，不关心直流电平).3) 保证探头接地尽量短(测量纹波动辄上百mV的主要原因就是接地线太长)，尽量使用探头自带的原装测试短针。

如果没有测试短针，可以拆除探头的接地线和外壳，露出探头地壳，自制接地线缠绕在探头地壳上，保证接地线长度小于1cm。

4)示波器地悬空，只通过探头地与测试信号的参考点共地，不要通过其他方式与测试设备共地，这样会给纹波测量引入很大的地噪声。

例如：当示波器和其他仪器共插线板时，其他仪器的开关可能通过接地线给测试带来噪声干扰。

其中第3条是关键中的关键。

接地线过长，其电感效应将给测量系统引入额外的噪声，如下图所示。

对仪器的要求示波器参数要求：支持带宽限制功能：一般示波器都支持20MHz带宽限制，如：SDS1102CM。

探头要求：为了使接地线尽量短，尽量使用探头的原装测试短针，若无原装测试短针，则须自制短接地线：去除探头接地线套，用金属丝自行绕制接地短线，推荐五类线中铜丝，强度适中(还是有些偏软，有更好的请推荐)。

其他候选有焊锡丝、刻刀。

选择1X无衰减档位，一般无源探头在1X档位时，其带宽限制在6MHz/10MHz带宽，如此在前端可有效滤除高频噪声的干扰，减小纹波测量影响。

电源环路测试目录1引言 (1)2电源环路测试介绍 (1)2.1波特图 (1)2.2环路增益 (2)2.3注入点 (2)2.4环路注入 (3)3电源环路分析仪测试 (4)3.1 PSM1700介绍 (4)3.2面板介绍 (5)4测试环境搭建 (8)5测试执行 (9)6注意事项 (11)1引言开关电源系统所有性能表现的中心是反馈控制系统。

反馈控制系统时刻调整着能量转换，保持电源系统的输出电压保持恒定，以满足负载所要求的功率变化。

电源环路分析仪可以很好的测出开路传递函数，测试结果以波特图形式呈现。

2电源环路测试介绍2.1波特图对于开关电源的反馈环路性能，要进行的测试项如下：1.幅频响应曲线，下图中黑线；2.相频响应曲线，下图中红线；3.穿越频率(Crossover frequency)：幅频曲线穿越0dB处的频率点，下图中为6.5kHz；4.相位裕量(Phase margin)：相频曲线在穿越频率处的相位和-180度之间的相位差，下图中为92°；(相位裕量表示电源系统保持稳定条件下所能承受的最大最大相位扰动，相位裕量越大，系统越稳定，但同时时间响应速度减慢，因此必须要有一个比较合适的相位裕量。

)5.增益裕量(Gain margin)：幅频曲线在相频曲线达到-180度的频率处对应的增益，下图中为67dB。

增益裕量表示控制系统保持稳定条件下所能承受的最大增益扰动。

波特图我们只需要把环路断开就可以得到环路增益。

下图展示了如何在反馈系统中断开环路，理论计算时你可以从任何地方断开环路，不过我们通常选择在输出和反馈之间把环路断开。

断开环路后，我们在断点处注入一个测试信号i，i经过环路一周后到达输出得到信号y，y 和i的数学关系式就是我们要求的环路增益。

断开环路示意图2.3注入点注入点如何选择？现实中反馈环路往往起到了稳定电路静态工作点的作用，所以我们不能简单的断开环路去测环路增益。

反馈环断开后，电路因为输入失调等原因，输出会直接饱和，这种情况下无法进行任何有意义的测量。
