交流接触器的工作原理和检测方法图文教程

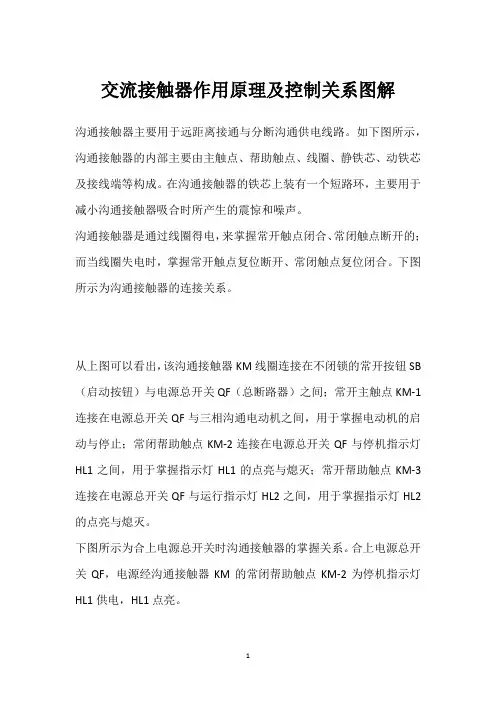

交流接触器作用原理及控制关系图解沟通接触器主要用于远距离接通与分断沟通供电线路。

如下图所示，沟通接触器的内部主要由主触点、帮助触点、线圈、静铁芯、动铁芯及接线端等构成。

在沟通接触器的铁芯上装有一个短路环，主要用于减小沟通接触器吸合时所产生的震惊和噪声。

沟通接触器是通过线圈得电，来掌握常开触点闭合、常闭触点断开的；而当线圈失电时，掌握常开触点复位断开、常闭触点复位闭合。

下图所示为沟通接触器的连接关系。

从上图可以看出，该沟通接触器KM线圈连接在不闭锁的常开按钮SB （启动按钮）与电源总开关QF（总断路器）之间；常开主触点KM-1连接在电源总开关QF与三相沟通电动机之间，用于掌握电动机的启动与停止；常闭帮助触点KM-2连接在电源总开关QF与停机指示灯HL1之间，用于掌握指示灯HL1的点亮与熄灭；常开帮助触点KM-3连接在电源总开关QF与运行指示灯HL2之间，用于掌握指示灯HL2的点亮与熄灭。

下图所示为合上电源总开关时沟通接触器的掌握关系。

合上电源总开关QF，电源经沟通接触器KM的常闭帮助触点KM-2为停机指示灯HL1供电，HL1点亮。

下图所示为线路接通时沟通接触器的掌握关系。

按下启动按钮SB时，线路接通，沟通接触器KM线圈得电，常开主触点KM-1闭合，三相沟通电动机接通三相电源启动运转；常闭帮助触点KM-2断开，切断停机指示灯HL1的供电电源，HL1熄灭；常开帮助触点KM-3闭合，运行指示灯HL2点亮，指示三相沟通电动机处于工作状态。

下图所示为线路断开时沟通接触器的掌握关系。

松开启动按钮SB时，线路断开，沟通接触器KM线圈失电，常开主触点KM-1复位断开，切断三相沟通电动机的供电电源，电动机停止运转；常闭帮助触点KM-2复位闭合，停机指示灯HL1点亮，指示三相沟通电动机处于停机状态；常开帮助触点KM-3复位断开，切断运行指示灯HL2的供电电源，HL2熄灭。

交流接触器工作原理及内部结构图解交流接触器是一种主触点常开的、三极的、以空气作灭弧介质的电磁式交流接触器。

其组成部分包括：线圈、短路环、静铁芯、动铁芯、动触头、静触头、辅助常开触头、辅助常闭触头、压力弹簧片、反作用弹簧、缓冲弹簧、灭弧罩等原件组成，交流接触器有CJO、CJIO、CJ12等系列产品，我国常用的CJO一20型交流接触器的外形结构如图其主要组成部分如下图所示：电磁系统：它包括线圈、静铁心和动铁心（又称衔铁）。

触点系统：它包括主触点和辅助触点。

主触点允许通过较大的电流，起接通和切断主电路的作用，通常以主触点允许通过的最大电流（即额定电流）作为接触器的技术参数之一。

辅助触点只允许通过较小的电流，使用时一般接在控制电路中。

交流接触器的主触点一般为常开触头，辅助触头有常开的也有常闭的。

额定电流较小的接触器，具有四个辅助触点；额定电流较大的，具有六个辅助触点。

CJ10-20型接触器的三个主触点是常开的；它有四个辅助触点，二个常开，二个常闭。

所谓常开、常闭是指电磁系统未通电动作前触头的状态，即常开触头是指线圈未通电时，其动、静触头是处于断开状态，线圈通电后就闭合，所以常开触头又称动合触头常闭触头是指线圈未通电时，其动、静触头是闭合的：．而线圈通电后，则断开，所以常闭触头又称动断触头。

灭弧装置灭弧装置的使用是迅速切断主触点开断时的电弧，可以看作是一个很大的电流，如不迅速切断，将发生主触点烧毛、熔焊等现象，因此交流接触器一般都有灭弧装置。

对于容量较大的交流接触器，常采用灭弧栅灾弧。

交流接触器的工作原理结构如右图所示，当线圈通电时，铁芯被磁化，吸引衔铁向下运动，使得常闭触头断开，常开触头闭合。

当线圈断电时，磁力消失，在反力弹簧的作用下，衔铁回到原来位置，即使触头恢复到原来状态。

老姚书馆馆提供。

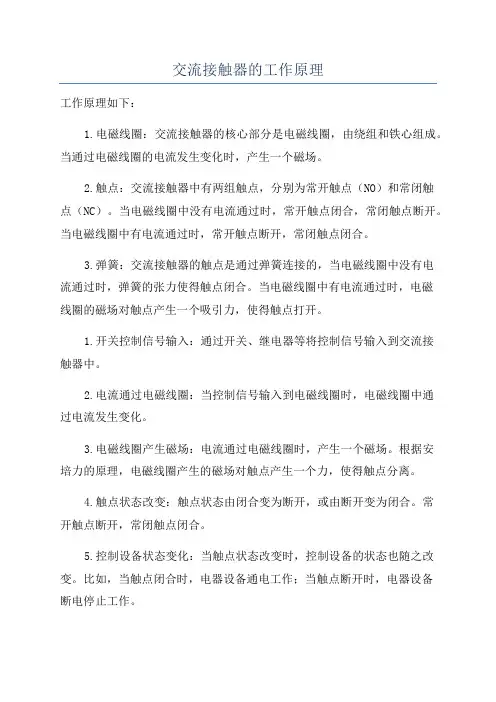

交流接触器的工作原理工作原理如下：1.电磁线圈：交流接触器的核心部分是电磁线圈，由绕组和铁心组成。

当通过电磁线圈的电流发生变化时，产生一个磁场。

2.触点：交流接触器中有两组触点，分别为常开触点（NO）和常闭触点（NC）。

当电磁线圈中没有电流通过时，常开触点闭合，常闭触点断开。

当电磁线圈中有电流通过时，常开触点断开，常闭触点闭合。

3.弹簧：交流接触器的触点是通过弹簧连接的，当电磁线圈中没有电流通过时，弹簧的张力使得触点闭合。

当电磁线圈中有电流通过时，电磁线圈的磁场对触点产生一个吸引力，使得触点打开。

1.开关控制信号输入：通过开关、继电器等将控制信号输入到交流接触器中。

2.电流通过电磁线圈：当控制信号输入到电磁线圈时，电磁线圈中通过电流发生变化。

3.电磁线圈产生磁场：电流通过电磁线圈时，产生一个磁场。

根据安培力的原理，电磁线圈产生的磁场对触点产生一个力，使得触点分离。

4.触点状态改变：触点状态由闭合变为断开，或由断开变为闭合。

常开触点断开，常闭触点闭合。

5.控制设备状态变化：当触点状态改变时，控制设备的状态也随之改变。

比如，当触点闭合时，电器设备通电工作；当触点断开时，电器设备断电停止工作。

6.电磁线圈和触点恢复到初始状态：当控制信号停止输入时，电磁线圈中的电流消失，磁场弱化。

弹簧的张力将触点恢复到初始状态，即常开触点闭合，常闭触点断开。

总结起来，交流接触器的工作原理由电磁线圈、触点和弹簧等部件共同实现。

当通过电磁线圈的电流变化时，产生磁场，使得触点状态发生变化。

通过控制电磁线圈的电流，可以实现对电器设备的远程控制。

交流接触器具有体积小、可靠性高、寿命长等特点，广泛应用于电力系统、工业自动化等领域。

交流接触器的工作原理和详细接线法
交流接触器的工作原理：
当线圈中通过电流时，线圈产生的磁场会使接触器的铁芯吸引到线圈处，同时压缩机械弹簧力，从而闭合接点。

当线圈中停止通过电流时，磁场消失，机械弹簧力使铁芯退回原位，接点断开。

将负载接入常开接点，并将电源与负载的另一端相连，通过控制交流接触器的线圈电流来控制电路的通断状态。

交流接触器的详细接线法：
1.准备接线材料，包括双芯电线、电气螺丝、灰膏、胶布、擦纸及压接端子等。

2.将聚乙烯绝缘双芯电线通过电气螺丝连接到接触器，使其同分相的电极连接线芯与相同的绝缘接头，并
在其外壳上用灰膏将电线和接头紧密结合。

3.用压接端子将双芯电线压进接触器，然后再用灰膏将接头和线芯进行紧密包裹，以防止开路链接。

4.将接触器接在控制电路里，确保电源电路保持稳定，检查操作电路，具备标准电路连接。

5.擦拭接触器各部位的绝缘，保持接触器的清洁，防止灰尘和污染物损坏接触绝缘。

6.用胶布包裹接触器，保护接触绝缘，防止灰尘污染，并防止水分抵达接触器。

1。

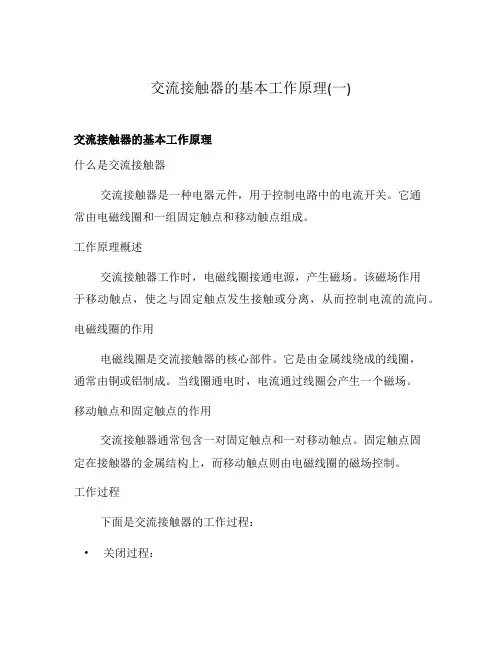

交流接触器的基本工作原理(一)交流接触器的基本工作原理什么是交流接触器交流接触器是一种电器元件，用于控制电路中的电流开关。

它通常由电磁线圈和一组固定触点和移动触点组成。

工作原理概述交流接触器工作时，电磁线圈接通电源，产生磁场。

该磁场作用于移动触点，使之与固定触点发生接触或分离，从而控制电流的流向。

电磁线圈的作用电磁线圈是交流接触器的核心部件。

它是由金属线绕成的线圈，通常由铜或铝制成。

当线圈通电时，电流通过线圈会产生一个磁场。

移动触点和固定触点的作用交流接触器通常包含一对固定触点和一对移动触点。

固定触点固定在接触器的金属结构上，而移动触点则由电磁线圈的磁场控制。

工作过程下面是交流接触器的工作过程：•关闭过程：1.电磁线圈接通电源，产生磁场。

2.磁场作用于移动触点，使之被吸引到固定触点上。

3.固定触点和移动触点闭合，电流得以通过。

•断开过程：1.电磁线圈断开电源，磁场消失。

2.移动触点由于弹簧的作用返回原位，与固定触点分离。

3.固定触点和移动触点断开，电流停止流动。

应用领域交流接触器被广泛应用于各种需要控制电流开关的场合，如：•家用电器：空调、冰箱、洗衣机等。

•工业控制系统：机械设备、自动化生产线。

•建筑设备：电梯、消防系统、照明控制等。

总结交流接触器通过电磁线圈产生磁场，控制移动触点与固定触点的接触和分离，以实现电路的开关控制功能。

它在各个领域的应用广泛，是电气控制系统中不可或缺的重要组成部分。

交流接触器的工作原理详解电磁线圈的工作原理电磁线圈是交流接触器中最重要的组件之一。

它的工作原理基于法拉第电磁感应定律：当导体中的磁通量发生变化时，会产生感应电动势。

在交流接触器中，当电磁线圈通电时，电流通过线圈会产生一个磁场。

这个磁场的大小和方向取决于电流的大小和方向。

移动触点的工作原理移动触点是由电磁线圈的磁场控制的。

当电磁线圈通电时，磁场会对移动触点产生一个力的作用，将其吸引到固定触点上。

这个力的大小取决于电磁线圈的电流大小和磁场的强度。

交流接触器工作原理在了解沟通接触器工作原理之前有必要熟识一下沟通接触器的结构。

沟通接触器主要有四部分组成：(1) 电磁系统，包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭帮助触头，它和动铁芯是连在一起相互联动的；(3)灭弧装置，一般容量较大的沟通接触器都设有灭弧装置，以便快速切断电弧，免于烧坏主触头；(4)绝缘外壳及附件，各种弹簧、传动机构、短路环、接线柱等。

沟通接触器动作的动力来源于沟通电磁铁，电磁铁安装在接触器的底部，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定在绝缘外壳上，在铁芯上面套上线圈，工作电压有多种供选择，另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和帮助接点的开短。

为了使磁力稳定，铁芯的吸合面，加上短路环。

沟通接触器在失电后，依靠弹簧复位。

另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和帮助接点的开短，沟通接触器工作原理基本就是这样。

沟通接触器利用主触点来开闭电路，用帮助接点来执行掌握指令。

主触点一般只有常开接点，而帮助接点常有两对具有常开和常闭功能的触点，小型的接触器也常常作为中间继电器协作主电路使用。

沟通接触器的触点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

20安培以上的接触器加有灭弧罩，利用断开电路时产生的电磁力，快速拉断电弧，以爱护接点。

更通俗地讲沟通接触器工作原理就是当线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的，因此动铁芯带动三条动触片同时运行，碰上静触点，触点闭合，从而接通电源。

当线圈断电时，吸力消逝，动铁芯联动部分依靠弹簧的反作用力而分别，使主触头断开，切断电源。

起到远距离的开断和掌握作用。

上面提到沟通接触器操作线圈的电压等级。

沟通接触器的线圈额定电压有沟通（24V、110V、220V、380V等多种，对于一般的使用场合，许多人认为选用220V的操作线圈还是选用380V的操作线圈好像纯粹是顺应原来的习惯和掌握线路，实际并非如此。

交流接触器工作原理接触器是一种电气控制设备，常用于控制电动机的启动、停止和反转。

它是由可靠的电磁机构和合理的机械结构组成的，可以在电源线上建立和断开电流。

接触器的工作原理主要有两个方面：电磁吸引和机械传动。

首先，接触器的电磁吸引是通过电磁线圈产生的磁场来实现的。

当电源输入电流时，线圈中的电流会产生磁场，这个磁场会使得接触器中的铁芯成为临时磁铁，吸引触点或者释放触点。

铁芯作为临时磁铁时，会产生一个磁场，这个磁场会与固定磁铁产生相互吸引或者排斥的力，从而使得触点闭合或者断开。

其次，接触器的机械传动是通过电磁铁芯的运动来推动触点的。

当电磁线圈受到电流驱动时，会使铁芯往下移动，从而把固定触点与动触点接通。

换言之，当线圈无电流时，基本接触器两个触点是分开的。

当线圈有电流时，铁芯会受到吸引力，向下运动，使触点闭合。

接触器的工作原理可以进一步分为吸合和分离两个过程。

当线圈通电时，电流通过线圈产生电磁场，电磁场力将铁芯吸引住。

同时，铁芯的下端连接了触点机构，就会将动触点与静触点强迫闭合，建立通路。

而当线圈断电时，电磁场力消失，铁芯失去了磁性，被回弹系统的弹簧推回初始位置。

因为铁芯的下端与触点机构相连，所以动触点与静触点会迅速分离，断开通路。

接触器常用于交流电路，其主要工作原理是利用电磁吸引力的产生和断电后铁芯回弹的机械传动，使触点在通电和断电过程中实现闭合和分离。

对于直流电路，由于没有交变磁场的存在，接触器的吸合和分离过程相对较简单，更容易实现。

总结起来，接触器的工作原理是通过电磁线圈产生的磁场来吸引或释放铁芯，进而控制触点闭合或断开，从而实现对电路的控制。

它是一种比较稳定可靠的电气控制设备，在工业自动化控制系统中得到广泛应用。

沟通接触器结构及工作原理 - 接触器接触器的组成：电磁机构、主触点和灭弧系统、帮助触点、反力装置、支架和底座。

沟通接触器结构触头系统：主触头、帮助触头常开触头（动合触头）常闭触头（动断触头）电磁系统：动、静铁芯，吸引线圈和反作用弹簧灭弧系统：灭弧罩及灭弧栅片灭弧原理：线圈通电后，在铁芯中产生磁通及电磁吸力。

此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。

线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。

接触器结构及工作原理线圈常开主触点常开帮助触点常闭帮助触点接触器是一种电磁式自动开关。

它用于电动机频繁起动和远距离把握，使操作更加平安便利。

接触器是应用较多的主要低压电器之一。

一、接触器接触器是靠电磁力操作的，按操作电源不同可分为直流和沟通两大类。

两类结构大致相同。

图一为接触器实物，图二为接触器的内部结构、文字符号。

图一沟通接触器图二沟通接触器内部结构和文字符号二、结构简介图二所示的接触器是由上下两段结构，上段为热固塑料躯壳。

上面固定着帮助触头、主触头和灭弧装置；下段为热塑性塑料底座，上面安装电磁系统和缓冲装置。

底座有螺钉固定孔，下部还装有用于IEC 标准35mm槽轨的锁扣。

1、电磁系统。

电磁系统由线圈、“E”形静铁心和衔铁心组成，静铁心头部装有短路环，用于防止沟通电流过零时衔铁的振动。

2、触头部分包括三对主触头和四对帮助触头。

主触头由三组桥式动触头和上下两侧三对静触头组成，触头材料为银基合金，容量较大，允许通过较大的电流，起接通和断开主电路的作用。

静触头、静铁心、线圈成一体，桥式动触头和衔铁成一体。

触头分成常开(NO)和常闭(NC)两类。

线圈末通电时，处于分断状态的触头称为常开触头；处于闭合状态的触头称为常闭触头。

该接触器四对帮助触头中常开(NO)、常闭(NC)触头数量可任意组合。

帮助触头只允许用于电流较小的把握电路中。
