山西潞安集团左权五里堠煤业有限公司矿井空气加热器设备技术规格书煤炭工业太原设计研究院二O一一年五月第一章基本情况及标准1.1 概述山西潞安集团左权五里堠煤业有限公司位于左权县城南2.5km，隶属河南乡管辖，井田北起紫会村南100m，南至榆林坪村以北600m，东自沟里村与西寨村一线，西至范家庄一线，为一西部规则，东部不规则的多边形。
矿井设计生产能力初期1.2～3.0Mt/a。
矿井共布置主斜井、副斜井、进风立井、回风立井四个井筒各井筒的基本情况如下：1、主斜井井筒主要担负矿井煤炭提升任务及人员升降任务。
兼进风及安全出口。
井筒断面呈半圆拱形，斜长763m，倾角22°，静宽5.4m净断面积20.08平方米，井筒内一侧铺设宽B=1.0m胶带输送机、另一侧装备架空乘人器。
2、副斜井井筒担负矿井所有材料、矸石提升任务，兼进风及安全出口。
井筒断面呈半圆拱形，斜长614m，倾角22°，静宽4.8m 净断面积16.73平方米，井筒内铺设单轨，采用单钩串车提升。
3、进风立井井筒担负矿井主要进风任务。
井筒断面呈园形，垂深210m，净径6m,静面积28.26平方米。
4、回风立井井筒担负矿井回风任务兼安全出口，井筒断面呈园形，垂深240m，净径7m，净断面积38.48平方米。
井筒内装备梯子间。
为保障安全生产，防止井筒冻结保证井口环境温度始终保持2°以上，在井口旁设置空气加热室向井下送风，其中主斜井进风量50.0m3/s,热负荷为2052.7KW;副斜井进风量60.0m3/s热负荷2463.1KW；进风立井进风量190.0m3/s热负荷7799.8KW；根据热力负荷，主斜井空气加热室设矿井加热机组二台，副斜井空气加热机组二台，将部分冷风加热至40°C：进风立井空气加热室设两座各选空气加热机组两台，将部分冷风加热至65°C与其余进风混合至2°C 后送入井下。
矿井空气加热机组设备包括：空气加热机组、配电控制柜、调节阀等。

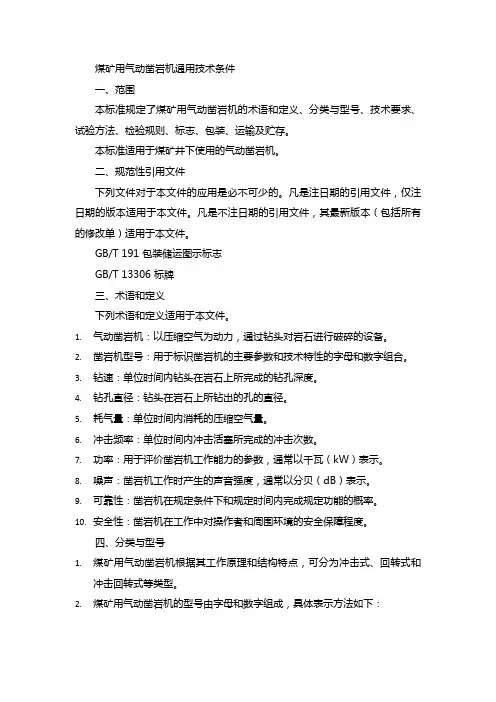

煤矿用气动凿岩机通用技术条件一、范围本标准规定了煤矿用气动凿岩机的术语和定义、分类与型号、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于煤矿井下使用的气动凿岩机。
二、规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志GB/T 13306 标牌三、术语和定义下列术语和定义适用于本文件。
1.气动凿岩机：以压缩空气为动力，通过钻头对岩石进行破碎的设备。
2.凿岩机型号：用于标识凿岩机的主要参数和技术特性的字母和数字组合。
3.钻速：单位时间内钻头在岩石上所完成的钻孔深度。
4.钻孔直径：钻头在岩石上所钻出的孔的直径。
5.耗气量：单位时间内消耗的压缩空气量。
6.冲击频率：单位时间内冲击活塞所完成的冲击次数。
7.功率：用于评价凿岩机工作能力的参数，通常以千瓦（kW）表示。
8.噪声：凿岩机工作时产生的声音强度，通常以分贝（dB）表示。
9.可靠性：凿岩机在规定条件下和规定时间内完成规定功能的概率。
10.安全性：凿岩机在工作中对操作者和周围环境的安全保障程度。
四、分类与型号1.煤矿用气动凿岩机根据其工作原理和结构特点，可分为冲击式、回转式和冲击回转式等类型。
2.煤矿用气动凿岩机的型号由字母和数字组成，具体表示方法如下：3.（1）字母部分：表示凿岩机的类型，如“Q”表示气动凿岩机，“H”表示回转式凿岩机，“C”表示冲击回转式凿岩机等。
4.（2）数字部分：表示凿岩机的技术参数，如钻孔直径、功率等。
具体数字根据产品标准和设计要求确定。
五、技术要求1.外观质量：凿岩机表面应光滑、平整，无明显的划痕、凹陷等缺陷。
2.尺寸精度：凿岩机的尺寸应符合设计要求，误差应在允许范围内。
3.性能参数：凿岩机的钻速、钻孔直径、耗气量、冲击频率、功率等性能参数应符合产品标准要求。

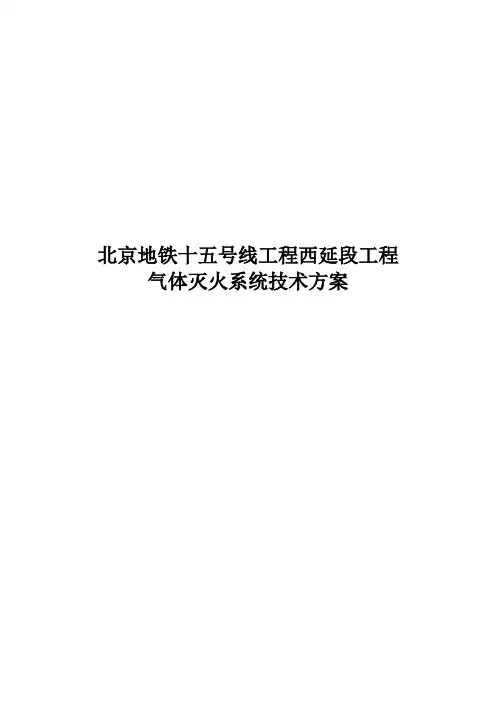

北京地铁十五号线工程西延段工程气体灭火系统技术方案目录第一章系统描述 ---------------------------------------------------------------------------------------------- 1第二章气灭报警系统技术方案概述---------------------------------------------------------------------- 41.1系统概述 (4)1。
2符号说明和缩写定义 (4)1。
3采用标准与规范 (5)1.4系统构成 (6)1。
5系统原理 (7)1。
6操作方式 (7)1。
7设备技术参数 (8)第三章系统接口设备描述--------------------------------------------------------------------------------- 19第四章系统供货范围、数量及承诺 ------------------------------------------------------------------- 22第五章系统设备技术规格--------------------------------------------------------------------------------- 27第六章质量保证 --------------------------------------------------------------------------------------------- 29第七章监造-------------------------------------------------------------------------------------------------- 34第八章烟烙尽管网系统培训------------------------------------------------------------------------------ 35第九章试验和测试计划------------------------------------------------------------------------------------ 37第十章安全操作手册和维护手册------------------------------------------------------------------------ 40第十一章主要设备的生产、供货、安装周期 -------------------------------------------------------- 58第一章系统描述1、工程概述北京地铁15号线全线所有地下站、车辆段及停车场均设有气体灭火系统，保护范围包括：地下车站的信号设备室(含电源室）、通信设备室、综合监控设备室、公安通信设备室、商用通信设备室、电源整合室、变电所控制室、开关柜室、变配电室、整流变压器室、再生能源设备室。

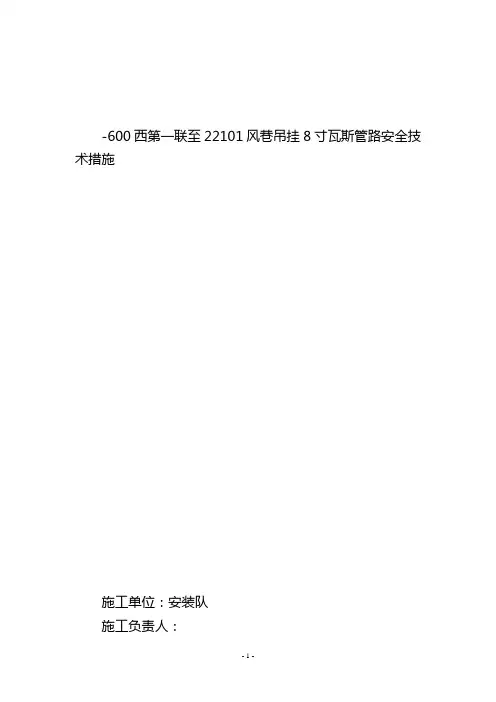

-600西第一联至22101风巷吊挂8寸瓦斯管路安全技术措施施工单位：安装队施工负责人：措施编写人：张华峰编写日期：2010.4.21吊挂8寸瓦斯管路安全技术措施根据矿生产要求，我队在-600西第一联巷沿西翼轨道巷至22101风巷吊挂8寸瓦斯管一趟，工程量约750米及22101机巷口向切眼方向敷设8寸瓦斯管约360米，为确保施工期间的安全特编写以下安全技术措施。
一、施工要求：1、22101风巷瓦斯抽放主管路经-600西一联巷→-600西轨→22101风巷,总长度约750米；2、从-600西一联巷至22101风巷口段，瓦斯抽放管路均沿巷道南帮每3米打一吊挂锚杆进行吊挂，吊挂高度不低于1.8米（与电缆分挂在巷道两侧，确需与电缆交叉通过时，瓦斯管与电缆间距不得小于0.3米）；3、22101风巷内的瓦斯抽放管路沿巷道东帮用废旧钢丝绳每5米吊挂一处，吊挂点要牢固可靠，吊挂好后保证管路底部距离底板高度不得小于1米；4、从22101风巷口向下106米处到22101切眼段每1节瓦斯抽放管布置一个8寸标准三通，带8寸标准法兰和法兰盖，每个法兰盖上用1.5寸钢管焊接3个出头(出头长度为10mm)，非焊接头为马牙扣；5、22101机巷瓦斯抽放管路的敷设：沿现在22101机巷口的三通处向切眼方向敷设8寸抽放管，总长度约360米，敷设前在三通处增加一个蝶阀；6、22101机巷内的瓦斯抽放管全部沿巷道西帮采用废旧钢丝绳每5米吊挂一处，吊挂点要牢固可靠，吊挂好后保证管路底部距离底板高度不得小于1米；7、从22101机巷口向下96米处到22101切眼段每2节瓦斯抽放管布置一个8寸标准三通，带8寸标准法兰和法兰盖，每个法兰盖上用1.5寸钢管焊接3个出头(出头长度为100mm)，非焊接头为马牙扣；二、井下搬运安全保证体系：1、在搬运过程中要轻拿轻放，严禁碰手碰脚现象的发生。
2、人力搬运时注意协调一致．用力要均匀．轻抬轻放,人要站稳防止脚下打滑．严禁从肩上向下猛甩.三、安装管路安全技术保证体系：1、管路安装时必须有一名班组长现场指挥，确保安装工作的安全顺利进行。
井口RTU系统技术规格书
一、概述
本规格书是《注水管网优化及井网调整完善》项目RTU系统的基本技术要求，供货商所供产品必须满足现场实际需要及A11标准要求。
产品的设计、制造和试验，包括所用材质、附件均满足现行的国家标准、国际标准及行业标准。
二、供货范围
三、现场验收
仪表须经吐哈油田技术监测中心检定合格后（检定费用由供方承担）方可送采油厂进行验收,且需物资处、用户和供货商三方验收签字确认。
若不合格，供货商负责无偿更换，并承担由此给采油厂带来的损失。
四、质量保证
供方保证为需方供应优质全新的产品，质量保证期为产品交付验收合格后12个月，免费提供一年内因产品质量问题引起损坏的备品备件。
五、售后服务
供方应派遣有经验的工程师到现场指导安装、调试并保证其投入正常运行。
供方保证其指定技术服务与维修的部门在接到用户电话（传真）后24小时内对用户提出的问题给予答复，派专业技术人员到现场技术服务。
技术标投标索引
备注：1、投标人必须填写以上两个表，否则标书完整性扣除2分；2、若无详细说明，在投标响应情况栏里填“有”、“无”。
有详细说明的，可简要填写，也可根据具体的投标文件进行增减。

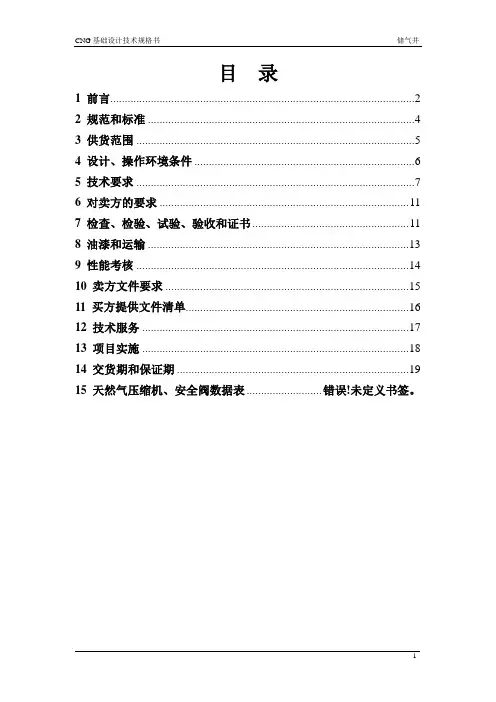

目录1 前言 (2)2 规范和标准 (4)3 供货范围 (5)4 设计、操作环境条件 (6)5 技术要求 (7)6 对卖方的要求 (11)7 检查、检验、试验、验收和证书 (11)8 油漆和运输 (13)9 性能考核 (14)10 卖方文件要求 (15)11 买方提供文件清单 (16)12 技术服务 (17)13 项目实施 (18)14 交货期和保证期 (19)15 天然气压缩机、安全阀数据表 ....................... 错误！未定义书签。
1 前言1.1概述本规格书适用于山西煤层气（天然气）集输有限公司岚县CNG 加气站的储气井，本规格书阐述了对储气井的供货范围、设计、制造、材料、检验、试验及卖方送审技术文件等方面的最低要求。
1.2卖方的职责卖方应对储气井的设计、选材、制造、检验、试验、防护以及售后服务负有全部责任。
除非经买方批准，所提供的储气井应满足相关标准和规范以及本规格书的要求。
本规格书中的任何遗漏问題都不能作为解脱卖方贵任的依据。
对买方提供技术文件的所有改动应提交给买方批准，对于本文件中未提及但又是必须的有关附件，卖方有责任向招标方提出建议，并提供完善的服务。
卖方对所提供的设备、技术服务、工程服务、检查与试验、设备安装、现场测试、系统验牧、直至储气井的投产试运等各个环节负有完全责任。
1.3对投标技术文件要求1.3.1本技术文件对储气井的规格指标为基本要求，卖方应根据此要求提供成熟的、全新的设备，并提供良好的项目服务，据此做出性能、价格最合适的报价。
卖方在报价中所提供的设备的技术规格中若有不满足本招标技术文件要求的指标或有差别的地方，请在投标技术文件中做出明确的说明。
卖方可根据对招标技术文件的理解和装置的特点，提出更好的方案的建议，可作为选择方案单列报价。
1.3.2投标技术文件内容投标技术文件应当参照本招标文件的内容编写，并进行必要的说明，投标技术文件应包括：•生产制造资格证书•设备清单（应详细写明：名称、规格、型号、功能、产品系列号、样本编号、数量等）•备品备件清单•工程项目实施内容及保证•储气井功能保证•其他说明1.3.3卖方必须在报价文件中提供投标技术文件中所涉及到的所有的设备和部件的详细技术规格、功能说明等资料和选型样本，否则按无效报价对待。
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改气动井口安全系统技术规格书(通用版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes气动井口安全系统技术规格书(通用版)1.0概述中国石油西南油气田分公司重庆气矿项目部（买方/业主）在四川盆地东部从事天然气勘探、开发项目，目前正在重庆忠县境内建设天然气地面集气工程。
该工程设计单位为中国石油集团工程设计有限责任公司西南分公司。
池022－2井位于重庆忠县境内,由重庆气矿忠县作业区管理,为1口新建气井。
本技术规格书适用于池022－2地面集输工程，是对天然气井口地面安全系统的设计、制造、包装、运输、安装、调试、投运、培训等提出的最低技术要求。
井口地面安全系统的详细技术数据在相应的数据表中列出，供货商应根据本技术规格书和相应的数据表的要求向买方供货。
供货商将负责从井口地面安全系统的设计、制造、检验、测试、包装、运输、安装、调试、投运、服务、培训的全过程工作,并对所提供的井口地面安全系统的技术、质量、满足介质环境、供货进度、售前售后服务负全部责任。
2.0工程环境条件气温（0C）年平均气温18.5最热月平均气温29.6最冷月平均气温5.2极端最高气温41.3极端最低气温-3.8年降水量（mm）平均1262最大1990（1952）最小869（1961）风速（mm/s）多年平均2.5全年主导风向以静风为主地面温度（0 C）年平均地面温度19.4最高值65.3最低值-7.2其它年均蒸发量（mm）661.3年均日照（h）1336年均无霜期（d）269冻土无无3.0供货商业绩供货商必须说明其所提供的井口地面安全系统近5年来在类似于本工程的使用业绩，包括系统所适应的工艺参数（温度、压力、天然气中H2S及CO2含量）工作环境等。
4.0交货条件4.1.交货地点：中国重庆市江北区大石坝大庆村重庆气矿。
4.2交货时间：合同生效后120天内到达重庆市江北区大石坝大庆村重庆气矿。
5.0投标及报价书要求5.1供货商应提供符合本技术规格书的技术文件，至少包括：·井口地面安全系统详细说明书；·产品详细的尺寸图、安装图和系统连接图；·重量；·试验及检验证书；·设备制造过程的质量控制文件；·试验报告说明书；·安装、操作和维护手册；·培训手册；·业绩；·执行的技术标准和规范说明等。
5.2本标书采购地面井口安全系统共1套（池022－2井）。
报价按到达中国重庆市江北区大石坝大庆村重庆气矿，以人民币计算。
5.3供货商在报价中必须报出井口地面安全系统的总价以及主要部件的单价。
5.4供货商应按业主要求及时安排在中国现场的服务，并承担所需的费用。
5.5提供两年的备品件清单及价格。
6.0保证如果由于井口地面安全系统生产厂家工艺方案设计错误或加工过程不遵守标准要求，业主使用时发生质量问题，供货商要赔偿由此带来的损失和费用。
要求供货商对上述情况在投标及报价书作出书面保证。
7.0标准及规范APISPEC6ASY/T5127-92(国家天然气行业标准)《石油井口设备规范》APIPR14CSY/T10006-2000（国家天然气行业标准）《海上生产平台基本上部设施安全系统的分析、设计、安装、和测试的推荐作法》APIPR14DSY/T10006-2000(国家天然气行业标准）《海上井口地面安全阀和水下安全阀》NACEMR0175/ISO15156国际防腐协会标准供货商应提供在本工程中所采用的标准和规范的清单，并应保证其版本为最新版本（包括修正版）。
8.0介质池022－2井采用的井口地面安全系统适应的介质未经脱水、未经净化的含硫天然气，其中含有少量游离水、粉尘、岩屑、气井酸化残留液及泥浆等，其气体组分如下：池022-2井H2S含量：33mg/m3CO2含量：250mg/m3制造商应按照上述H2S和CO2的含量选择满足该工况，所有接触该介质的设备、材料的材质（截断阀、先导阀等）。
9.0技术要求9.1本技术要求只适用于池022－2井地面集输工程中所用的井口地面安全系统。
供货商向业主提供1套完整的井口地面安全系统系统，其中应包括：一次取源阀、调校用的三通截止阀和安装所需要的管件材料及设备等。
业主在工艺管道上提供NPT1/2”内螺接口,用来连气源、高低导阀。
9.2井口安全系统在下列情况下快速关断；9.2.1A、低压检测点检测到压力安全低（PSL）；B、高压检测点检测到压力安全高（PSH）；9.2.2ESD紧急关断（包括在控制盘上和井场范围内的远程地点）；9.2.4远程RTU关断信号，远程按钮关断信号；9.2.5易熔塞融化（井口发生火灾），要求2个点。
9.2井口地面安全系统采用气动执行机构，利用井场内A、原料天然气；B、回敷净化天然气；C、站内仪表风作；D、氮气气源为动力气源。
动力气源条件：·气源压力：1.5～20MPa（表）；（需按实际填写）·温度：10～25℃；·CH4含量：95～98%；9.3压力点设定值可调，调节范围不小于±50%测量值，精度优于±1%测量值。
井口地面安全系统发货前由工厂进行组装并对全部功能进行测试，合格后出厂。
9.4井口控制盘中用于远程关断的电磁阀工作电压为24VDC，工作电流小于1A，防爆等级：ExdⅡBT4。
电磁阀的工作为：电关型（井口地面安全系统为失电安全型，即截断阀关闭）。
9.5井口地面安全系统应适应现场的全天候露天、连续运行、操作。
控制盘为NEMA4WEATHER-POORF，电器设备为满足EXDZONE1的隔爆型。
9.6井口地面安全系统包括：9.6.1井口安全阀SSV井口安全阀的定义必须符合APISPEC14D和SY/T1006-2000中的规定：地面安全阀SSV定义为：失去动力供给时即自动关闭的井口阀总成。
SSV阀应包括地面安全阀和阀门执行器；SSV阀门执行器：当供给动力时使阀门打开，失去动力或动力释放时使阀门自动关闭的机构。
API和SY标准对阀门执行器设计的要求：1、内部件应能在正常工作条件下抗环境腐蚀、操作介质和井流腐蚀；2、在最恶劣的设计关闭条件下，阀门执行器的关闭力应能足以关闭阀门；3、气动执行器的阀门执行器应提供－在不高于执行器额定工作压力下泄压的泄压机构；4、SSV阀门执行器必须设计成由于SSV阀泄漏时，执行器壳体内不会升压；5、SSV阀门执行器不允许有临时安装的开启位置锁定机构；井口地面安全系统中的截断阀的阀体结构必须适用于本工程天然气田内部集输工程介质及工况的特殊性。
阀芯、阀座应耐磨，维修方便，更换容易。
阀体和阀内件的材质满足介质、工况和环境的要求。
截断阀应该是双向安装的、带弹簧复位的常闭阀门，其阀板要求是供气向下打开阀门，失气向上关闭阀门。
阀体上应设有吊装用吊环。
·API5000PSI，2-9/16”截断阀。
·API6APSL-3,PR1；·温度等级：API6AP+U；·材质：API6AEE；·阀门内漏量满足API6A和14D标准。
9.6.2气动执行机构·膜片式气动执行机构，由产品生产厂商根据井口工况的气源压力设计提供；·带就地阀位指示和阀位开关输出远传能力，阀位开关为满足ULCLASS1DIVISION1的隔爆型；·带快速泄放阀。
截断阀门关断时间不大于6秒；·超压安全保护阀为阀式，设定压力可调。
9.6.3井口截断阀和执行器的成套必须由具有APISPEC6A资质的厂家来完成，要求出具井口安全阀（阀门和执行器）的整体APISPEC6A 证书。
9.6.4井口控制盘·带控制压力显示；且控制压力为30-50PSI·紧急手动关断阀；·井口控制盘内部部件材质为SS316L或以上。
各部件间气动管路连接管、管件材质为SS316L并要求采用电化学抛光，主要安全部件如高低导阀、主控中继阀、电磁阀、过滤器、调压器、安全泻放阀、易熔塞等必须采用油气专用部件，不接受试制、仿制、无质量保证的器件；·不锈钢管宜采用机械抛光、其同心度和壁厚的误差小于1％的钢管；为避免泄漏，现场安装的不锈钢管必须使用盘管，不允许采用直管串接连接；所有管接件和卡扣采用数控机床加工、材质316SS。
·井口控制盘箱体为NEMA4全天候防爆要求，材质为SS316，安装火焰扑捉器以保证箱内气体的流动。
在控制屏上单手柄操作即能开/关SSV阀。
9.6.5其它部件·防火易熔塞为150PSI123℃（暂定）2点；·动力气源处理装置,输入压力：1.5-8.0MPa；·高、低压检测点先导阀。
·高、低压设定值1-3MPa（表）。
低压检测点先导阀整体安装在工艺管道或设备上。
·截断阀手动开启手轮。
能与阀位信号远传同时工作。
阀位传感器需采用非接触式、防爆和防水型。
9.6.5连接管路井口地面安全系统的连接管路按每口井75米配置，管路材质为SS316L，配齐全部连接管件。
10.0标志每套井口地面安全系统应设有永久性防腐蚀的不锈钢标牌，该标牌的固定方式不应采用粘贴的方式，单位为SI制。
11.0外部涂层及包装11.1井口地面安全系统所有组件和配管表面应完全清洁，不带铁锈和润滑油，并涂有适合全露天地面使用的防腐涂层。
制造商应在提交的图纸中说明使用防腐涂层的类型、颜色，以便获得批准。
11.2井口地面安全系统应分单元包装运往现场，包装应牢固、防潮、防撞，并应附有井口地面安全系统的装配说明及标志。
包装及装运标志参见API6A。
12.0验收试验12.1工厂验收试验井口地面安全系统在出厂前应根据有关规范和技术文件进行工厂试验，以证明所提供的单项设备及整套系统在各方面均能完全符合业主的要求。
必要时，业主及其代表有权利到供货商工厂进行监督试验及验收，供方应提前15天以书面方式通知业主及其代表。
井口地面安全系统应依据相应的工业标准或其它的管理规范进行出厂测试。
供货商应向业主提供每台设备的出厂测试报告、材质报告及质量检验报告，应是具有签署和日期的正式报告。
供方应对所供设备进行100%的试验和检验，其内容至少应包括：1、静态测试·数量检查（包括附件）；·外观检验（包括漆面质量、表面光洁度等检验）；·尺寸检测（包括标牌）；·防爆等级或本质安全设备的认证证书；·紧固件、连接管路等是否有松动现象；·连接件形式、尺寸是否符合标准；·是否遵从焊接规范和标准；·材质是否与供货商提供的证明相符（内部件，外壳等）。
