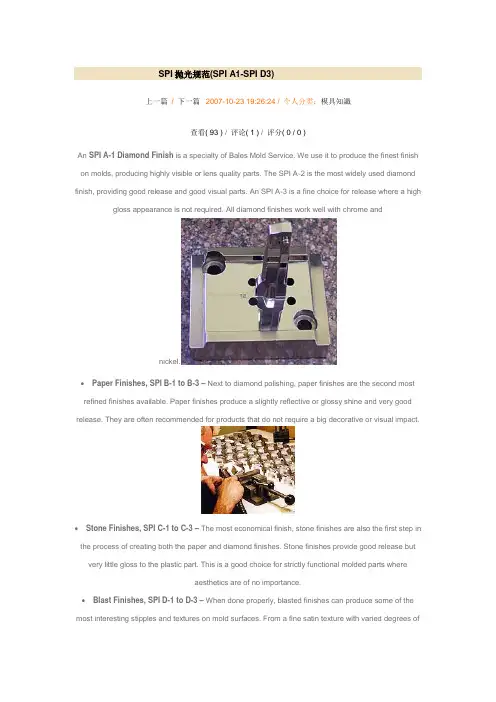

SPI抛光规范(SPI A1-SPI D3)上一篇/ 下一篇 2007-10-23 19:26:24 / 个人分类：模具知識查看( 93 ) / 评论( 1 ) / 评分( 0 / 0 )An SPI A-1 Diamond Finish is a specialty of Bales Mold Service. We use it to produce the finest finish on molds, producing highly visible or lens quality parts. The SPI A-2 is the most widely used diamond finish, providing good release and good visual parts. An SPI A-3 is a fine choice for release where a high gloss appearance is not required. All diamond finishes work well with chrome andnickel.∙Paper Finishes, SPI B-1 to B-3– Next to diamond polishing, paper finishes are the second most refined finishes available. Paper finishes produce a slightly reflective or glossy shine and very good release. They are often recommended for products that do not require a big decorative or visual impact.∙Stone Finishes, SPI C-1 to C-3– The most economical finish, stone finishes are also the first step in the process of creating both the paper and diamond finishes. Stone finishes provide good release but very little gloss to the plastic part. This is a good choice for strictly functional molded parts whereaesthetics are of no importance.∙Blast Finishes, SPI D-1 to D-3– When done properly, blasted finishes can produce some of the most interesting stipples and textures on mold surfaces. From a fine satin texture with varied degrees ofgloss to a flat, no-gloss coarse stipple, Bales has the blast media to produce the proper finish for you.Blast finishes are also an excellent way to camouflage weld repairs and slight imperfections.SpecificationsTypes of FinishesCurrent SPIFinish NumbersDescrīption andPrevious Finish NumbersRoughnessComparisonR.A.Diamond #3 Diamond BuffA1is comparable to#1 0-1 #6 Diamond BuffA2is slightly finer than#21-2 #15 Diamond BuffA3has more imperfections than2-3Paper 600 GritB1is finer than#32-3 400 GritB2is slightly finer than4-5 320 GritB3is comparable to9-10Stone 600 StoneC1is finer than#410-12 400 StoneC2is slightly finer than25-28 320 StoneC3is comparable to38-42Dry Blasted #11 Glass BeadD1is finer than#510-12 240 Aluminum Oxide BlastD2is comparable to26-32 #24 Aluminum Oxide BlastD3is a little more coarse than190-230。

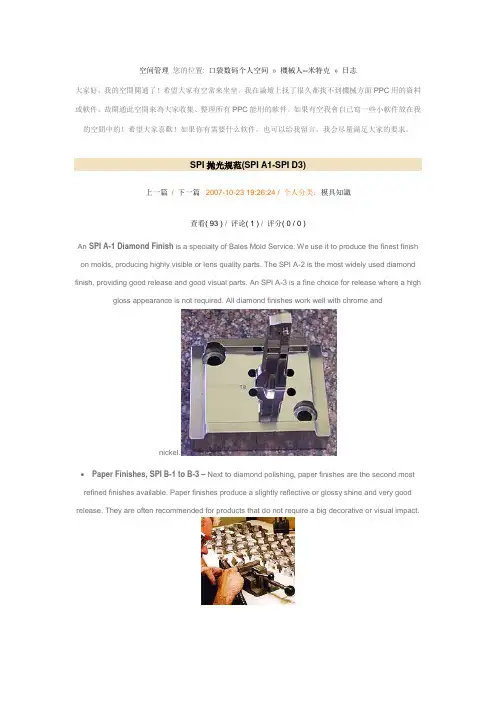

空间管理您的位置: 口袋数码个人空间»機械人--米特克»日志大家好，我的空間開通了！希望大家有空常來坐坐。
我在論壇上找了很久都找不到機械方面PPC用的資料或軟件。
故開通此空間來為大家收集、整理所有PPC能用的軟件。
如果有空我會自己寫一些小軟件放在我的空間中的！希望大家喜歡！如果你有需要什么软件，也可以给我留言，我会尽量满足大家的要求。
SPI抛光规范(SPI A1-SPI D3)上一篇/ 下一篇 2007-10-23 19:26:24 / 个人分类：模具知識查看( 93 ) / 评论( 1 ) / 评分( 0 / 0 )An SPI A-1 Diamond Finish is a specialty of Bales Mold Service. We use it to produce the finest finish on molds, producing highly visible or lens quality parts. The SPI A-2 is the most widely used diamond finish, providing good release and good visual parts. An SPI A-3 is a fine choice for release where a high gloss appearance is not required. All diamond finishes work well with chrome andnickel.Paper Finishes, SPI B-1 to B-3– Next to diamond polishing, paper finishes are the second most refined finishes available. Paper finishes produce a slightly reflective or glossy shine and very good release. They are often recommended for products that do not require a big decorative or visual impact.∙Stone Finishes, SPI C-1 to C-3– The most economical finish, stone finishes are also the first step in the process of creating both the paper and diamond finishes. Stone finishes provide good release but very little gloss to the plastic part. This is a good choice for strictly functional molded parts whereaesthetics are of no importance.∙Blast Finishes, SPI D-1 to D-3– When done properly, blasted finishes can produce some of the most interesting stipples and textures on mold surfaces. From a fine satin texture with varied degrees of gloss to a flat, no-gloss coarse stipple, Bales has the blast media to produce the proper finish for you.Blast finishes are also an excellent way to camouflage weld repairs and slight imperfections.SpecificationsTypes of FinishesCurrent SPIFinish NumbersDescrīption andPrevious Finish NumbersRoughnessComparisonR.A.Diamond #3 Diamond BuffA1is comparable to#1 0-1 #6 Diamond BuffA2is slightly finer than#21-2 #15 Diamond BuffA3has more imperfections than2-3Paper 600 GritB1is finer than#32-3 400 GritB2is slightly finer than4-5 320 GritB3is comparable to9-10Stone 600 StoneC1is finer than#410-12 400 StoneC2is slightly finer than25-28 320 StoneC3is comparable to38-42Dry Blasted #11 Glass BeadD1is finer than#510-12 240 Aluminum Oxide BlastD2is comparable to26-32 #24 Aluminum Oxide BlastD3is a little more coarse than190-230。
塑胶模具省模、抛光作业规范
（IATF16949-2016/ISO9001-2015）
1.0目的
为保证塑胶模具加工精度，提高塑胶产品质量和提高生产效率。
2.0适用范围
本公司内部模具，模具维修的省模，抛光。
3.0所用工具
打模机，锉刀，油石，砂纸，钻石膏，医用棉花。
4.0省模方法
4.1了解模具的结构，产品的形状，确定须省模抛光的部位，明确模具光洁度要求；
4.2 稳固省模的模具，保证所省模具不会晃动；
4.3 根据模具要求开粗—细省—抛光；
4.4 粗省步骤：打模机—锉刀—150#油石--220#油石--150#砂纸--220#砂纸--400#砂纸
4.5 细省步骤；400#砂纸--600#砂纸--800#砂纸；
4.6 抛光步骤；1000#砂纸--1200#砂纸--1500#砂纸—w2.5钻石膏—w1.5钻石膏；
4.7省模结果检验；一般情况下经过下道工序后不能见到上道工序省模留下的痕迹，直到满足产品要求；
5.0注意事项
5.1注意省模姿势，避免模具内大外小，圆角；
5.2省模完成后模具一定要做好防锈保护，不要被外来因素伤害模面。
模具零件表面粗糙度。

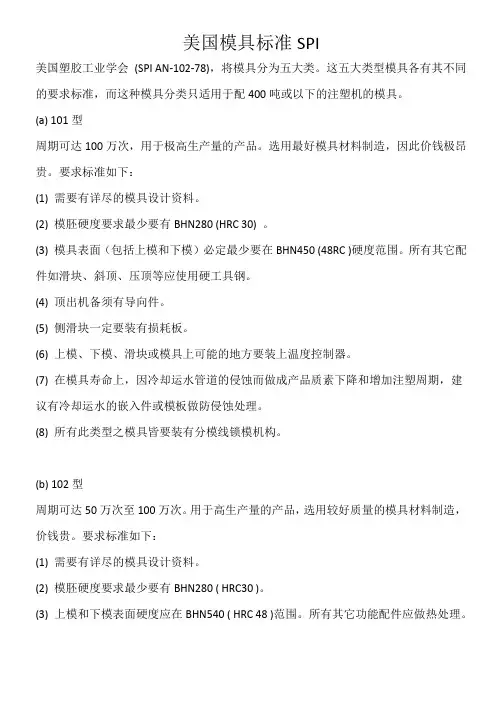

美国模具标准SPI美国塑胶工业学会(SPI AN-102-78)，将模具分为五大类。
这五大类型模具各有其不同的要求标准，而这种模具分类只适用于配400吨或以下的注塑机的模具。
(a) 101型周期可达100万次，用于极高生产量的产品。
选用最好模具材料制造，因此价钱极昂贵。
要求标准如下：(1) 需要有详尽的模具设计资料。
(2) 模胚硬度要求最少要有BHN280 (HRC 30) 。
(3) 模具表面（包括上模和下模）必定最少要在BHN450 (48RC )硬度范围。
所有其它配件如滑块、斜顶、压顶等应使用硬工具钢。
(4) 顶出机备须有导向件。
(5) 侧滑块一定要装有损耗板。
(6) 上模、下模、滑块或模具上可能的地方要装上温度控制器。
(7) 在模具寿命上，因冷却运水管道的侵蚀而做成产品质素下降和增加注塑周期，建议有冷却运水的嵌入件或模板做防侵蚀处理。
(8) 所有此类型之模具皆要装有分模线锁模机构。
(b) 102型周期可达50万次至100万次。
用于高生产量的产品，选用较好质量的模具材料制造，价钱贵。
要求标准如下：(1) 需要有详尽的模具设计资料。
(2) 模胚硬度要求最少要有BHN280 ( HRC30 )。
(3) 上模和下模表面硬度应在BHN540 ( HRC 48 )范围。
所有其它功能配件应做热处理。
(4) 上模、下模、滑块或模具上可能的地方装上温度控制器。
(5) 所有此类型之模具皆要装有分模线锁模机构。
(6) 以下项目可能性需要或不需要，取决于最后生产数量的考虑。
建议这些项目同样做一份确认的报价单。
顶出导向件滑块损耗板已做防侵蚀处理的控制器管道电镀上模(c) 103型周期可达50万次。
用于中生产量的产品，价钱合理。
要求标准如下：(1) 需要有详尽的模具设计资料。
(2) 模胚硬度要求最少要有BHN165 ( HRC17 )。
(3) 上模和下模必定最少有BHN280 ( HRC30 ) 硬度或以上。
(4) 所有其它配件自由选择。
塑胶模具省模、抛光作业规范
（IATF16949-2016/ISO9001-2015）
1.0目的
为保证塑胶模具加工精度，提高塑胶产品质量和提高生产效率。
2.0适用范围
本公司内部模具，模具维修的省模，抛光。
3.0所用工具
打模机，锉刀，油石，砂纸，钻石膏，医用棉花。
4.0省模方法
4.1了解模具的结构，产品的形状，确定须省模抛光的部位，明确模具光洁度要求；
4.2 稳固省模的模具，保证所省模具不会晃动；
4.3 根据模具要求开粗—细省—抛光；
4.4 粗省步骤：打模机—锉刀—150#油石--220#油石--150#砂纸--220#砂纸--400#砂纸
4.5 细省步骤；400#砂纸--600#砂纸--800#砂纸；
4.6 抛光步骤；1000#砂纸--1200#砂纸--1500#砂纸—w2.5钻石膏—w1.5钻石膏；
4.7省模结果检验；一般情况下经过下道工序后不能见到上道工序省模留下的痕迹，直到满足产品要求；
5.0注意事项
5.1注意省模姿势，避免模具内大外小，圆角；
5.2省模完成后模具一定要做好防锈保护，不要被外来因素伤害模面。
模具零件表面粗糙度。
美国工业学会标准SPI Standards 抛光级别说明粗糙度备注Finish TypeDescriptionRoughnessAveragingComments3# 钻石膏抛光达到镜面或光学要求grade #3 diamond buff for mirror or optical finishes6# 钻石膏需要很长时间与成本才能达到此类抛光级别grade #6 diamond buffmost time consuming and costly finishes toachieve15# 钻石膏对钢料的质量要求很高grade #15 diamond buffsteel grade important to results (D-M-E No.3or No.5 steel recommended)600# 砂纸消除所有的加工纹600 grit paper removes all tools and machining marks400# 砂纸提供较好的出模400 grit paper provides good mold release320# 砂纸在模具上表现为有较暗的反光。
320 grit paperlight reflecting finish on molded part,somesheen600 油石消除所有的加工纹600 stone removes all tools and machining marks400 油石提供较好的出模400 stone provides good mold release320 油石在模具上表现为不会反光，且没有光泽。
320 stone mute finish on molded part,no sheen#24 沙子（6"距离用100磅的压力喷沙，持续5秒时间）用装饰性表面dry blast glass bead (8" distance at100psi;5 secs)for decorative finishes#240 氧化物（5"距离用100磅的压力喷沙，持续5秒时间）帮助隐藏产品的缩纹或其它不良外观dry blast #240 oxide (5" distance at100psi;6 secs)helps hide shrink marks and otherimperfections#24 氧化物（6"距离用100磅的压力喷沙，持续5秒时间）要求产品不能反光的模具表面dry blast #24 oxide (6" distance at100psi;6 secs)dull non-reflecting finish on molded or castpart模 具 抛 光 对 照 表Mold Finish ComparisonA-1 A-2 A-30-1 1-2 2-32-3 4-5 9-10 10-12 25-2810-12B-1B-2B-3C-1C-2D-1C-338-42D-2 D-326-32 190-230de69Page 12013-5-8。

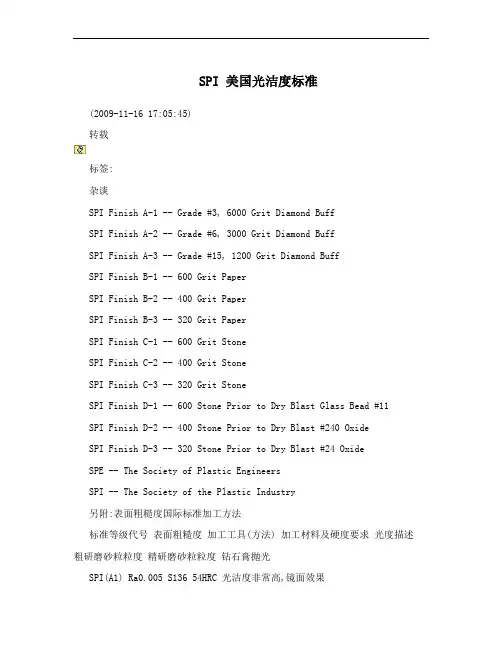

SPI 美国光洁度标准(2009-11-16 17:05:45)转载标签:杂谈SPI Finish A-1 -- Grade #3, 6000 Grit Diamond BuffSPI Finish A-2 -- Grade #6, 3000 Grit Diamond BuffSPI Finish A-3 -- Grade #15, 1200 Grit Diamond BuffSPI Finish B-1 -- 600 Grit PaperSPI Finish B-2 -- 400 Grit PaperSPI Finish B-3 -- 320 Grit PaperSPI Finish C-1 -- 600 Grit StoneSPI Finish C-2 -- 400 Grit StoneSPI Finish C-3 -- 320 Grit StoneSPI Finish D-1 -- 600 Stone Prior to Dry Blast Glass Bead #11 SPI Finish D-2 -- 400 Stone Prior to Dry Blast #240 OxideSPI Finish D-3 -- 320 Stone Prior to Dry Blast #24 OxideSPE -- The Society of Plastic EngineersSPI -- The Society of the Plastic Industry另附:表面粗糙度国际标准加工方法标准等级代号表面粗糙度加工工具(方法) 加工材料及硬度要求光度描述粗研磨砂粒粒度精研磨砂粒粒度钻石膏抛光SPI(A1) Ra0.005 S136 54HRC 光洁度非常高,镜面效果SPI(A2) Ra0.01 DF-2 58HRC 光洁度较低,没有砂纸纹SPI(A3) Ra0.02 S136 300HB 光洁度更低一级,但没有砂纸纹SPI(B1) Ra0.05 没有光亮度,有轻微3000#砂纸纹SPI(B2) Ra0.1 没有光亮度,有轻微2000#砂纸纹SPI(B3) Ra0.2 没有光亮度,有轻微1000#砂纸纹不辨加工痕迹的方向。
SPI 美国光洁度标准(2009-11-16 17:05:45)转载标签:杂谈SPI Finish A-1 -- Grade #3, 6000 Grit Diamond BuffSPI Finish A-2 -- Grade #6, 3000 Grit Diamond BuffSPI Finish A-3 -- Grade #15, 1200 Grit Diamond BuffSPI Finish B-1 -- 600 Grit PaperSPI Finish B-2 -- 400 Grit PaperSPI Finish B-3 -- 320 Grit PaperSPI Finish C-1 -- 600 Grit StoneSPI Finish C-2 -- 400 Grit StoneSPI Finish C-3 -- 320 Grit StoneSPI Finish D-1 -- 600 Stone Prior to Dry Blast Glass Bead #11 SPI Finish D-2 -- 400 Stone Prior to Dry Blast #240 OxideSPI Finish D-3 -- 320 Stone Prior to Dry Blast #24 OxideSPE -- The Society of Plastic EngineersSPI -- The Society of the Plastic Industry另附:表面粗糙度国际标准加工方法标准等级代号表面粗糙度加工工具(方法) 加工材料及硬度要求光度描述粗研磨砂粒粒度精研磨砂粒粒度钻石膏抛光SPI(A1) Ra0.005 S136 54HRC 光洁度非常高,镜面效果SPI(A2) Ra0.01 DF-2 58HRC 光洁度较低,没有砂纸纹SPI(A3) Ra0.02 S136 300HB 光洁度更低一级,但没有砂纸纹SPI(B1) Ra0.05 没有光亮度,有轻微3000#砂纸纹SPI(B2) Ra0.1 没有光亮度,有轻微2000#砂纸纹SPI(B3) Ra0.2 没有光亮度,有轻微1000#砂纸纹不辨加工痕迹的方向。
模具的拋光技術1.0 模具的表面光潔度在製造模具時必須注意到在模具的不同部位，其所要求的表面光潔度也隨之改變。
而注塑時塑膠所接觸到的模1.1 美國標準：SPI將模具光潔度分為12級不同標準。
每種光潔度所使用的處理材料都不同。
SPI標準是使用厚3/8in，直徑1in的H(SPI AR-106)單位：inch1.2 日本標準：JIS標準是將模具光潔度分為6級。
每級所使用的處理材料有其特定規格。
JIS標準是使用直徑18mm，硬度由HRC2.0 影響拋光的因素：2.1 制模的鋼材材質：若模具表面的局部區域在硬度或其他性質方面發生偏離，就會在拋光過程中產生問題，如：各種真空去氧可減少大的溶渣及氧脆性，並能製造出更多的均勻材料。
電熔除渣(ESR)處理能極大的改善材料拋光性能，通過真空除氣可取得更好的效果。
ESR處理可降低鋼材中熔渣的2.2 熱處理：熱處理會多方面影響到拋光處理，一塊已經過淬火的鋼材似乎有一些不適於進行拋光的特徵，主另硬度越高，打磨工模的難度增加，但經過拋光後，則能獲得高的表面光潔度。
硬度越高的模具2.3 拋光工藝技術：一般來說，拋光工藝技術是影響拋光的最主要的因素，如果採用的拋光技術是適當的，而且熱處2.4 拋光前的表面狀況：對EDM鋼材表面進行打磨要比其他進行傳統的機器加工及熱處理的表面難些。
因EDM(即電火花)加工易在工模表面◆在銑削加工後，粗打磨、精打磨、拋光；◆在磨削加工後，粗打磨、精打磨、拋光；◆在EDM電加工後，精打磨、拋光；3.2 打磨：打磨是後面拋光作業成功的基礎，通過打磨將機器加工時留下的刮痕去除掉，使表面更平整，打a．打磨過程中不應產生大量的熱與壓力，這些會影響到材料的結構及硬度，應有充足的冷卻劑。
b.在每次紋理大小變更期間，應對手及工件進行清洗，以防止粗的磨粒或灰塵被帶入下一工作階段以影響更細的紋c.在每次紋理大小變更時，應變換打磨方向。
從向著與先前打磨方向成45°或90°角打磨，直至比上一次打磨的紋理3.3 拋光：鑽石膏是常用的拋光劑，如使用得當可獲得最佳的效果。
SPI 美国光洁度标准(2009-11-16 17:05:45)转载标签:杂谈SPI Finish A-1 -- Grade #3, 6000 Grit Diamond BuffSPI Finish A-2 -- Grade #6, 3000 Grit Diamond BuffSPI Finish A-3 -- Grade #15, 1200 Grit Diamond BuffSPI Finish B-1 -- 600 Grit PaperSPI Finish B-2 -- 400 Grit PaperSPI Finish B-3 -- 320 Grit PaperSPI Finish C-1 -- 600 Grit StoneSPI Finish C-2 -- 400 Grit StoneSPI Finish C-3 -- 320 Grit StoneSPI Finish D-1 -- 600 Stone Prior to Dry Blast Glass Bead #11 SPI Finish D-2 -- 400 Stone Prior to Dry Blast #240 OxideSPI Finish D-3 -- 320 Stone Prior to Dry Blast #24 OxideSPE -- The Society of Plastic EngineersSPI -- The Society of the Plastic Industry另附:表面粗糙度国际标准加工方法标准等级代号表面粗糙度加工工具(方法) 加工材料及硬度要求光度描述粗研磨砂粒粒度精研磨砂粒粒度钻石膏抛光SPI(A1) Ra0.005 S136 54HRC 光洁度非常高,镜面效果SPI(A2) Ra0.01 DF-2 58HRC 光洁度较低,没有砂纸纹SPI(A3) Ra0.02 S136 300HB 光洁度更低一级,但没有砂纸纹SPI(B1) Ra0.05 没有光亮度,有轻微3000#砂纸纹SPI(B2) Ra0.1 没有光亮度,有轻微2000#砂纸纹SPI(B3) Ra0.2 没有光亮度,有轻微1000#砂纸纹不辨加工痕迹的方向。
拋光標准
一. 試模前必須檢查打光是否完全符合要求或是否全部完成.<br>
二. 火花紋地方是否正确及是否可以出模.<br>
三. 所有鏡面打光,鋼材必須用ASSAB 136,見硬52-54HKC工件表面光洁度按照下列新標准
SPI-SPE 工件表面光洁度標准
A-0 #1鑽石膏(光學要求)
A-1 #3鑽石膏拋光(鏡面)
A-2 #6鑽石膏拋光(鏡面)
A-3 #15鑽石膏拋光(鏡面)
B-1 600 沙紙(光面)
B-2 400 沙紙(光面)
B-3 320 沙紙(光面)
C-1 600 沙紙(光面)
C-2 400 油石(啞面)
C-3 320 沙紙(光面)
D-1 噴#11粗玻璃珠
D-2 噴#240沙
D-3 噴#24沙
1.見硬方法
- 用真空熱處理.
- 見硬時在熱處理通知表必須注明:
1.德勝2083ESR
2.硬度52-54HRC
3.高溫淬火+2次低溫回火
4.大陸的加工厂可以在德勝熱處理;香港加工厂可以繼續用好百利.
1.加工方法
用EDM火花電蝕加工,但需注意以下几點:
- 用低電流加工.因為高電流粗加工容易留下凹穴,打光時留下深孔.
- EDM只适用日本火花机加工,因台灣机火花紋深淺不一,會留下深孔.以因拋光鑽石膏后才看到 "孔",如有凹孔重新打光需由#320開始,會浪費大量工時.。
