大桥动静载检测试验方案大桥动静载检测试验方案1.概述2.试验目的（1）通过荷载试验，检验桥梁的工程质量，验证结构的可靠性，为桥梁竣工验收提供必要的技术数据。

（2）通过实桥的静载试验，了解结构在试验荷载作用下的实际工作状态，检验结构承载能力是否达到设计标准。

（3）通过动力荷载试验，了解桥跨结构的自振特性，以及在长期使用荷载作用下的动力性能。

为今后营运提供初始状态数据，建立大桥的原始档案。

3.试验依据(1)《公路桥涵养护规范》（JTG H11-2004）(2)《混凝土结构试验方法标准》（GB50152-92）(3)《大跨径混凝土桥梁的试验方法》（交通部公路科研所等 1982.10）(4)《公路旧桥承载能力鉴定方法》（交通部标准1988）(5) 公路桥梁设计、施工有关规范、规程及标准(6)大桥有关设计文件、施工图等技术资料4.试验主要项目4.1全桥考察(1)结构外观检查桥梁结构的现有工作状态和外观。

(2)混凝土强度采用回弹的方式现场检定各结构部位的混凝土强度。

4.2静载试验(1)结构检算及荷载设计根据考察及检测结果，按实际情况对桥梁进行全面的内力及变形的结构检算，并进行试验荷载设计。

(2)静载试验①准备工作测试断面的选取及测点布置，元件布设，仪器调试。

②现场加载试验1）环境参数检测2）加载试验在试验荷载（正载、偏载）作用下测定：●主梁中跨、边跨跨中的最大挠度值及中跨、边跨挠曲状况；●主梁控制断面最大正弯矩；●主梁控制断面最大负弯矩；●试验过程中结构裂缝的出现、扩展及闭合观测；4.3动载试验(1)结构的动力特性（自振频率、振型、阻尼特性）(2)结构的动力响应（动力系数、振幅等）5.试验方法及相应使用的主要仪器设备5.1全桥考察5.1.1桥面系的检查(1) 桥面铺装：以桥跨为单元进行检查记录，用钢尺量出其大小，将病害的名称、程度、大致位置画出示意图，对严重的病害进行拍照以便查找。

检测内容包括：桥面铺装有无严重的裂缝（龟裂、纵横向裂缝）、坑槽、波浪、桥面防水层是否漏水。

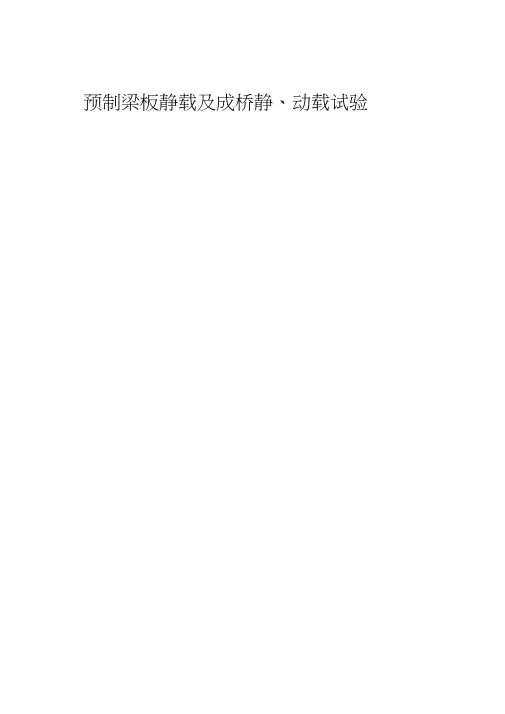

预制梁板静载及成桥静、动载试验预制梁板静载试验方案一、试验目的和内容预制梁板静载试验是对结构工作状态进行直接测试的一种鉴定手段。

结构在试验荷载作用下，通过测试控制截面的静应变、静挠度，并与理论计算结果对比，从而判断结构的工作状态和受力性能。

试验的目的主要是通过对预制梁板在设计使用荷载下的受力性能进行测试，了解单梁的实际受力性能，从而积累科学技术资料，为设计提供试验资料。

二、试验技术标准和依据1、《大跨径混凝土桥梁的试验方法》（经1982年10月在柏林举行的专题第五次专家会议通过），交通部公路科学研究所、交通部公路局技术处、交通部公路规划设计院，1982年10月，北京（以下简称《试验方法》）；2 、《公路工程质量检验评定标准》JTG F80/1-2004 ；3、《公路桥涵设计通用规范》JTG D60-2004 ；4、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004；5、《公路桥梁承载能力检测评定规程（征求意见稿）》交通部公路科学研究所；6、《公路工程技术标准》JTG B01-2004 ；7、《桥梁工程检测手册》人民交通出版社;8、《城市桥梁设计荷载标准》CJJ77-98;9、相关的图纸及文件。

三、测试项目和测点布置1、测试跨中砼应变：测试跨中应变能较好地反映设计和施工质量情况，预应力梁以砼应变为主，在梁跨中和一侧四分点梁底、顶板各布置二个应变测点，跨中腹板沿梁高布置三个应变测点，共布置 14 个应变测点。

2、测试跨中挠度：满足正常使用对结构的刚度要求，体现在跨中挠度应 小于设计计算值或规范规定的允许值 , 梁跨中、四分点各布置二个挠度测点3、测试支座变形（沉陷） ：测定支座沉陷量是消除其对跨中挠度的影响 两端支座处分别布置二个测点检测支座变形（沉陷） 。

4、测定残余值：试验荷载卸载后，测定梁挠度值、应变值与卸载后相对 应的残余值比值，利于梁结构试验结果评定。

5、裂缝观测 : 试验前和试验过程中，对梁结构是否出现裂缝进行观测， 拟了解梁施工质量和利于试验数据分析。

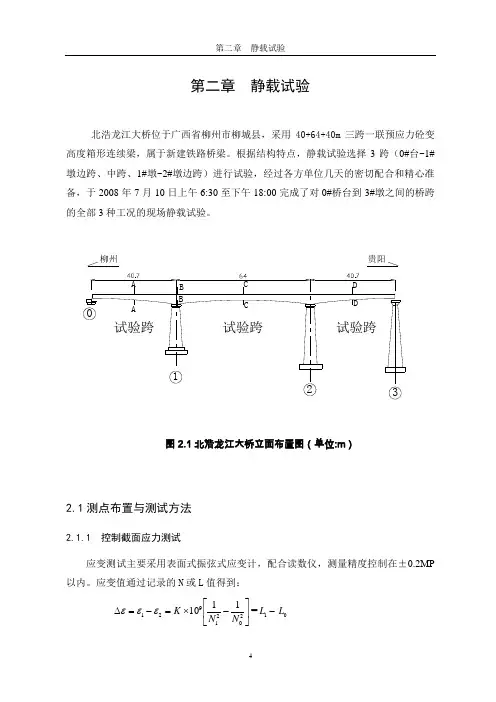

第二章 静载试验北浩龙江大桥位于广西省柳州市柳城县，采用40+64+40m 三跨一联预应力砼变高度箱形连续梁，属于新建铁路桥梁。

根据结构特点，静载试验选择3跨（0#台~1#墩边跨、中跨、1#墩~2#墩边跨）进行试验，经过各方单位几天的密切配合和精心准备，于2008年7月10日上午6:30至下午18:00完成了对0#桥台到3#墩之间的桥跨的全部3种工况的现场静载试验。

柳州贵阳图2.1北浩龙江大桥立面布置图（单位:m ）2.1测点布置与测试方法2.1.1 控制截面应力测试应变测试主要采用表面式振弦式应变计，配合读数仪，测量精度控制在±0.2MP 以内。

应变值通过记录的N 或L 值得到：⎥⎦⎤⎢⎣⎡-⨯=-=∆20219211110N N K εεε=-1L 0L式中，K=4.062，N、1L——当前值，0N、0L——初始值。

1为消除温度变化的影响，在梁体非受力位置布置一个应变温度补偿测点。

下游(a)跨中截面测点布置图下游(b)墩顶截面测点布置图图2.2 梁体控制截面应变测点布置示意图2.1.2 梁体竖向静挠度测试在边跨跨中、中跨跨中、中跨L/4、中跨3L/4及各支座截面布置挠度测点，上下游两侧对称布置。

考虑到连续梁桥的特点，各控制截面加载时，除了测试本试验跨支点外，还需测试两相邻桥跨跨中、支点处布置挠度测点，测点布置如图2.3所示。

挠度测试主要采用高精密水准仪进行，测试时，须找取不受荷载影响的稳定的后视点。

此项内容主要为评判桥梁的竖向刚度提供依据。

同时，还可监测各支点的沉降。

试验跨试验跨试验跨图2.3 挠度测点布置示意图2.1.3 裂缝观测为了确保梁体的工作状态，试验过程中及加载后，须对梁体控制截面进行详细观测，包括裂缝的出现及扩展情况。

若混凝土出现裂缝，则进行裂缝状况描绘，并采用20倍的刻度放大镜或安装千分表进行裂缝宽度量测。

2.2 理论分析为了准确分析该的结构特性和确定最不利轮位布载，理论分析主要采用“桥梁博士”系统3.03版以及MIDAS大型有限元分析程序分别计算内力影响线、控制截面的应力和变形等参数。

桥梁动静载荷试验方案桥梁动静载荷试验方案是为了测试和评估一座桥梁在正常使用和极端情况下的承载能力和安全性而进行的一项重要实验。

下面是一个简要的桥梁动静载荷试验方案的例子：1. 试验目的：评估桥梁的静态和动态承载能力，确定其在不同荷载情况下的安全性。

2. 试验对象：选择一座符合实际工程的桥梁进行试验。

3. 试验内容：（1）静态试验：按照设计要求，逐渐增加静载荷，观察和记录桥梁的变形情况和应力分布，确定其静态承载能力。

（2）动态试验：施加动态荷载，例如振动装置或车辆通过桥梁，观察和记录桥梁的振动响应和结构变形，确定其动态承载能力。

4. 试验装置：（1）静态试验装置：使用静力加载装置，如液压缸或液压千斤顶，来施加垂直荷载，并使用应变传感器、位移传感器等来监测变形和应力。

（2）动态试验装置：选择适当的振动装置或模拟车辆来施加振动荷载，并使用加速度传感器等来监测振动响应。

5. 试验步骤：（1）准备工作：安装传感器，检查试验装置的正常运行。

（2）静态试验：逐渐增加静载荷，记录桥梁的变形情况和应力分布。

（3）动态试验：按照设计要求施加动态荷载，记录桥梁的振动响应和结构变形。

（4）数据处理：将试验数据进行分析和处理，计算得出桥梁的静态和动态承载能力。

6. 数据分析：（1）静态试验数据分析：根据桥梁的变形情况和应力分布，评估桥梁的静态承载能力。

（2）动态试验数据分析：根据桥梁的振动响应和结构变形，评估桥梁的动态承载能力。

7. 结论与建议：（1）根据试验结果，评估桥梁的承载能力和安全性，给出结论。

（2）根据结论，提出相应的建议，包括结构加固、维护和保养等方面。

总结：桥梁动静载荷试验方案是一个系统的工程实验，通过静态和动态试验来评估桥梁的承载能力和安全性。

通过设计合理的试验装置和精确可靠的数据处理方法，能够为桥梁的设计和使用提供重要依据，确保桥梁的安全性和可靠性。

桥梁静载试验方案一、试验目的1、评价桥梁结构在静载作用下的力学性能；2、验证桥梁设计及材料选用的合理性；3、提供实测资料为该桥梁的验收及后续监测提供依据。

二、试验范围1、静载试验对象：新建和存在较长时间的中小跨径桥梁；2、桥梁跨径：≤100m；3、静荷载：静水压力或专门制作布草板经过钢球加固组合而成的荷载板；4、荷载的施加方式：平均布荷局部点荷；5、荷载的大小：参考设计荷载的70%～100%；6、静荷的施加时间：每次2～3天，总时间不少于10天；7、静荷的施加方式：（1）水压法：在试验前，先在桥梁河床上搭设好平台和支撑，将大型水泵组成高压水网，用5-10个施压点分别施加荷载；（2）张拉法：在桥梁两端架设张拉设备，对试验产品施加拉力，达到设计荷载并维持。

三、试验计划1、试验前准备（1）检查桥梁的核心构件及连接部位，确保符合设计要求；（2）桥梁结构的限载标识必须保留；（3）尽量确保试验期间周围环境安静，避免震动和人员或车辆行走时对试验结果的影响；（4）安装位移、应变、应力传感器和多个点应变仪。

2、试验操作（1）为每个荷载施加点安装传感器，精确测量荷载在桥梁中的传递过程；（2）根据桥梁的受力特点施加荷载，例如在桥梁的腹板上施压，或在桥塔上的主孔中施拉力；（3）监控荷载的作用下桥梁的反应，测量不同部位的位移、挠度、轴向力、弯曲力和剪力等；同时记录相应荷载下的悬臂梁弯矩值和土壤支座反力；（4）根据荷载大小、试验方案和监测结果预判桥梁的反应；四、试验结果处理1、观察桥梁在诸多荷载作用下的响应情况、计算荷载引起的各项结构参数的变化，并综合比较试验前后桥梁受力性能的变化；2、计算桥梁在线上设计荷载下的承载力和刚度，并与设计值进行对比分析。

如果差异较大，需要对设计符合性进行再评价和修改；3、对受力构件的损伤程度、裂缝情况等进行评价分析，对需要修复或替换的构件提出具体措施；4、评估桥梁的健康状况，为后续的监测及维护提供数据支撑。

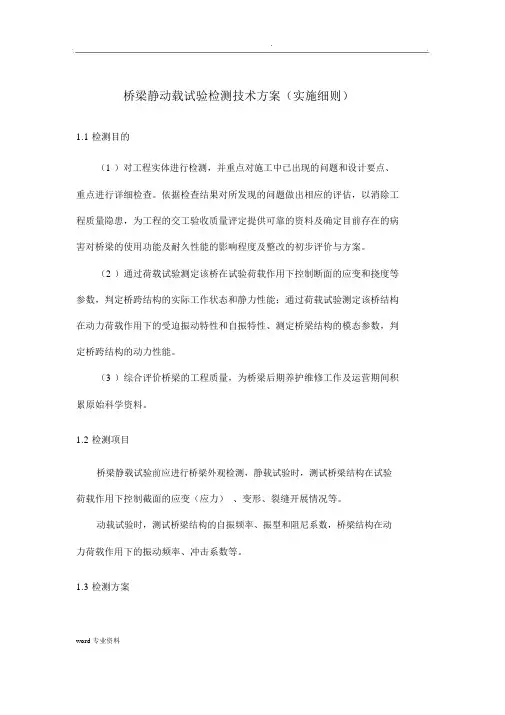

桥梁静动载试验检测技术方案（实施细则）1.1 检测目的（1 ）对工程实体进行检测，并重点对施工中已出现的问题和设计要点、重点进行详细检查。

依据检查结果对所发现的问题做出相应的评估，以消除工程质量隐患，为工程的交工验收质量评定提供可靠的资料及确定目前存在的病害对桥梁的使用功能及耐久性能的影响程度及整改的初步评价与方案。

（2 ）通过荷载试验测定该桥在试验荷载作用下控制断面的应变和挠度等参数，判定桥跨结构的实际工作状态和静力性能；通过荷载试验测定该桥结构在动力荷载作用下的受迫振动特性和自振特性、测定桥梁结构的模态参数，判定桥跨结构的动力性能。

（3 ）综合评价桥梁的工程质量，为桥梁后期养护维修工作及运营期间积累原始科学资料。

1.2 检测项目桥梁静载试验前应进行桥梁外观检测，静载试验时，测试桥梁结构在试验荷载作用下控制截面的应变（应力）、变形、裂缝开展情况等。

动载试验时，测试桥梁结构的自振频率、振型和阻尼系数，桥梁结构在动力荷载作用下的振动频率、冲击系数等。

1.3 检测方案word 专业资料外观检查桥梁外观质量检查采取向相关单位（建设单位、监理单位、施工单位）调查、现场外观检查相结合的方式进行。

荷载试验前，通过向相关单位问询及搜集施工技术资料，调查试验桥梁在施工过程中是否存在施工质量问题；另一方面，对试验桥梁的桥面系、上部结构、支座及下部结构进行现场外观质量检查，以查明各部位的实际状况。

对荷载试验结果有直接影响的问题，如上下部结构物的有无影响结构受力的缺陷或损坏、支座有无偏位、破损情况等，在试验过程中随时注意观察其变化，在加载试验过程中和试验结束后，也要对受加载影响较大的主要控制部位进行详细的检查。

此次桥梁外观检查以目测观察结合仪器观测进行，近距离检查桥梁各部件的缺损情况。

桥面系构造的检查①桥面铺装对桥面铺装裂缝进行逐一统计，对裂缝长度、分布位置进行逐条详细记录，并采集影像资料。

裂缝长度采用钢卷尺测量，裂缝位置用钢卷尺测量。

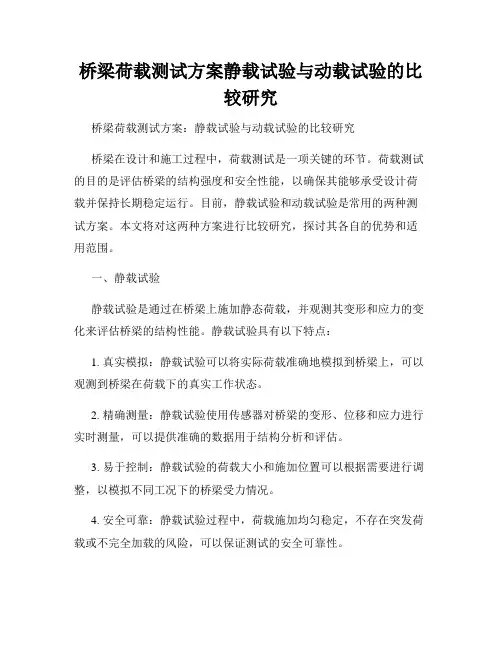

桥梁荷载测试方案静载试验与动载试验的比较研究桥梁荷载测试方案：静载试验与动载试验的比较研究桥梁在设计和施工过程中，荷载测试是一项关键的环节。

荷载测试的目的是评估桥梁的结构强度和安全性能，以确保其能够承受设计荷载并保持长期稳定运行。

目前，静载试验和动载试验是常用的两种测试方案。

本文将对这两种方案进行比较研究，探讨其各自的优势和适用范围。

一、静载试验静载试验是通过在桥梁上施加静态荷载，并观测其变形和应力的变化来评估桥梁的结构性能。

静载试验具有以下特点：1. 真实模拟：静载试验可以将实际荷载准确地模拟到桥梁上，可以观测到桥梁在荷载下的真实工作状态。

2. 精确测量：静载试验使用传感器对桥梁的变形、位移和应力进行实时测量，可以提供准确的数据用于结构分析和评估。

3. 易于控制：静载试验的荷载大小和施加位置可以根据需要进行调整，以模拟不同工况下的桥梁受力情况。

4. 安全可靠：静载试验过程中，荷载施加均匀稳定，不存在突发荷载或不完全加载的风险，可以保证测试的安全可靠性。

静载试验适用于评估桥梁的静态性能，可以用于桥梁的初步验收和结构完整性检测。

但是，静载试验也存在一些局限性，无法真实模拟桥梁在动态荷载下的响应和变形情况，因此需要结合其他测试方案进行综合评估。

二、动载试验动载试验是通过施加动态荷载，并观测桥梁的响应，包括振动特性和结构变形等，来评估其动态性能。

动载试验具有以下特点：1. 模拟实际工况：动载试验能够模拟桥梁在实际使用中受到的动态荷载，包括车辆行驶时的振动和冲击力。

2. 观测动态响应：动载试验可以观测桥梁在动态荷载下的振动频率、共振现象以及结构变形的动态特性，有助于评估桥梁的动力特性。

3. 全面评估：动载试验可以将车辆通过桥梁时的动态荷载及其对桥梁的影响综合考虑，对桥梁的整体性能进行全面评估。

4. 桥梁安全性验证：动载试验可以验证桥梁的安全性能，评估桥梁在实际运营中承受荷载的稳定性和可靠性。

动载试验适用于评估桥梁的动态性能和疲劳寿命，对于高速公路等要求较高的桥梁结构尤为重要。

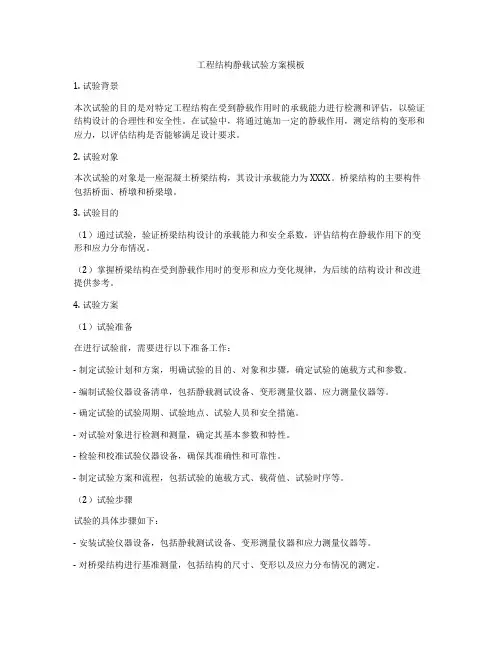

工程结构静载试验方案模板1. 试验背景本次试验的目的是对特定工程结构在受到静载作用时的承载能力进行检测和评估，以验证结构设计的合理性和安全性。

在试验中，将通过施加一定的静载作用，测定结构的变形和应力，以评估结构是否能够满足设计要求。

2. 试验对象本次试验的对象是一座混凝土桥梁结构，其设计承载能力为XXXX。

桥梁结构的主要构件包括桥面、桥墩和桥梁墩。

3. 试验目的（1）通过试验，验证桥梁结构设计的承载能力和安全系数，评估结构在静载作用下的变形和应力分布情况。

（2）掌握桥梁结构在受到静载作用时的变形和应力变化规律，为后续的结构设计和改进提供参考。

4. 试验方案（1）试验准备在进行试验前，需要进行以下准备工作：- 制定试验计划和方案，明确试验的目的、对象和步骤，确定试验的施载方式和参数。

- 编制试验仪器设备清单，包括静载测试设备、变形测量仪器、应力测量仪器等。

- 确定试验的试验周期、试验地点、试验人员和安全措施。

- 对试验对象进行检测和测量，确定其基本参数和特性。

- 检验和校准试验仪器设备，确保其准确性和可靠性。

- 制定试验方案和流程，包括试验的施载方式、载荷值、试验时序等。

（2）试验步骤试验的具体步骤如下：- 安装试验仪器设备，包括静载测试设备、变形测量仪器和应力测量仪器等。

- 对桥梁结构进行基准测量，包括结构的尺寸、变形以及应力分布情况的测定。

- 施加静载作用，根据设计要求和试验方案，对桥梁结构施加逐渐增加的静载，记录载荷值和试验数据。

- 实时监测和记录桥梁结构的变形和应力变化情况，包括桥面的垂直变形、横向变形、桥墩的沉降变形、应力分布等。

- 达到设计要求的静载值后，保持一定时间，观察结构的稳定性和变化情况。

（3）试验数据处理通过试验获得大量的数据，需要进行数据处理和分析，包括静载下的结构变形和应力分布情况的数据处理。

- 对获得的数据进行整理和归档，在对数据进行分析和处理前，确保数据的完整性和准确性。

桥梁试验实施方案一、前言。

桥梁是交通运输的重要组成部分，其安全性和稳定性直接关系到人民群众的生命财产安全。

因此，对桥梁进行试验和检测是非常必要的。

本文档旨在制定桥梁试验的实施方案，以确保桥梁的安全性和稳定性。

二、试验准备。

1. 人员准备，组织专业的工程师和技术人员进行试验，确保其具备相关的专业知识和经验。

2. 设备准备，准备好各种试验所需的设备和仪器，确保其性能稳定和准确度高。

3. 材料准备，准备好试验所需的各种材料，包括试验样品、传感器等。

三、试验内容。

1. 结构试验，对桥梁的结构进行试验，包括静载试验、动载试验等，以验证其承载能力和稳定性。

2. 材料试验，对桥梁所使用的各种材料进行试验，包括材料的强度、耐久性等，以确保其质量和性能符合要求。

3. 环境试验，对桥梁所处的环境进行试验，包括温度、湿度等因素的影响，以评估桥梁在各种环境条件下的性能。

四、试验方法。

1. 试验方案，制定详细的试验方案，包括试验的具体内容、方法、步骤等，确保试验的科学性和可操作性。

2. 数据采集，采用先进的数据采集技术，对试验过程中产生的各种数据进行及时、准确的采集和记录。

3. 数据分析，对试验数据进行深入分析，评估桥梁的安全性和稳定性，及时发现问题并提出改进措施。

五、试验报告。

1. 报告内容，编制详细的试验报告，包括试验的目的、方法、结果、结论等，确保报告的全面性和可读性。

2. 报告审核，对试验报告进行严格的审核，确保报告的真实性和可信度。

3. 报告归档，将试验报告进行归档管理，以备日后的查阅和参考。

六、总结。

桥梁试验是确保桥梁安全的重要手段，本文档制定了桥梁试验的实施方案，以确保试验的科学性和有效性。

希望各相关部门和单位能严格按照本文档的要求进行桥梁试验，确保桥梁的安全性和稳定性。

桥梁静载试验方法步骤桥梁静载试验是为了评估和验证桥梁结构的承载能力和安全性而进行的一种试验方法。

这种试验方法主要是通过施加静力或者动力荷载，观察和测量桥梁结构的变形和应力，从而确定桥梁结构的性能和强度。

桥梁静载试验通常分为以下几个步骤：1. 准备工作：在试验前，需要进行一系列的准备工作，包括构建试验平台、选择合适的试验仪器设备、制定试验方案和安全方案等。

同时，还需要对桥梁结构进行检查和测量，确定试验点和试验方式。

2. 安装测量设备：在桥梁结构上安装测量设备，包括测力传感器、应变计、位移传感器等。

这些设备主要用于监测桥梁结构在试验过程中的变形和应力情况。

3. 施加试验荷载：根据试验方案，对桥梁结构施加试验荷载。

试验荷载可以是静力荷载，也可以是动力荷载。

施加试验荷载的方式包括直接施加和间接施加。

直接施加是指将荷载集中施加在特定的试验点上，以观察该点的变形和应力情况；间接施加是指在试验过程中，通过施加较小的荷载，来推导出较大荷载下的桥梁结构的变形和应力。

4. 测量数据记录：在试验过程中，需要实时记录测量数据，并随时观察试验现场的情况。

这些数据包括试验荷载、桥梁结构的变形、应力和振动等。

同时，还需要记录环境参数，如温度、湿度等。

5. 结果分析与评估：试验结束后，需要对试验数据进行分析和评估。

通过分析数据，可以得出桥梁结构在试验荷载下的变形和应力情况，进而评估桥梁结构的性能和强度。

如果发现结构存在问题或者安全隐患，还需要制定相应的修复和加固方案。

6. 试验报告和总结：将试验结果整理成报告，并进行总结和归纳。

试验报告需要包括试验方法、试验过程、试验数据和结论等内容，以供后续的设计和施工参考。

总之，桥梁静载试验是一种重要的评估和验证桥梁结构性能的方法。

通过仔细的试验方案设计和数据分析，可以得出准确的结果，提供对桥梁结构的科学指导和技术支撑，确保桥梁的安全性和可靠性。

同时，桥梁静载试验还可以积累大量的实验数据，为桥梁结构设计和工程实施提供宝贵的经验和参考。
