地理信息系统 第三章地理空间数据模型

地理信息系统 第三章地理空间数据模型
按实体的属性结构
同种属性表为一个层
按专题分层
每个图层对应一个专题，包含某一种 或某一类数据。如地貌层、水系层、道 路层、居民地层等。。
现实世界
获取
地形信息
+
水系信息
+
道路信息
+
植被信息等
存储
空间 数据库
按时间序列分层
即把不同 时间或不同时 期的数据分别 构成各个数据 层
图层i 图层j
点文件i 线文件i
代码有数字、字母、数字和字母混合三类表示形式。
数字型代码
用一个或若干个阿拉伯数字表示对象的代码。特点是结构 简单、使用方便、易于排序，但对对象的特征描述不直观。
字母型代码
用一个或若干个字母表示对象的代码。特点是比同样位数 的数字型代码容量大，还可提供便于识别的信息，易于记 忆，但比同样位数的数字型代码占用更多的计算机空间。
空间数据的分层和分区
地理信息本身具有层次性。分层和分区 是空间数据组织的高级形式，为管理和 使用提供了便利 分层依据地理实体性质 分区依据平面范围
分层
按专题
地貌、水系、植被、交通、居民地等
按时间
不同时间的数据成为不同层，便于对比、处理、表 现。如每年建的住宅用不同的颜色表现
按实体的几何类型
一般按点、线、面、注记
格网型空间索引
将区域用横竖线条划分大小相等和不等 的格网，记录每一个格网所包含的空间 实体。进行空间查询时，首先计算出查 询对象所在格网，然后再在该网格中快 速查询所选空间实体。
一条河流、一个湖泊和一条省界，它们的关键字分别为5，11和 23。河流穿过的栅格为2，34，35，67，68；湖泊覆盖的栅格为 68，69，100，101；省界所通过的栅格为5，37，36，35，67， 99，98，97。

空间数据模型 ppt课件

空间数据模型 ppt课件

3、数据类型
几何数据（空 间数据、图形 数据）
关系数据—实 体间的邻接、 关联包含等相 互关系
属性数据—各 种属性特征和 时间
元数据
4、数据结构
矢量、栅格 、TIN（专用 于地表或特 殊造型）
RDBMS属性表 ----采用MIS 较成熟
空间元数据
• 几何数据
– 根据空间实体的几何特征，空间对象可分为点 对象、线对象、面对象和体对象。
空间实体类型 :线实体
• 有长度，但无宽度和高度 • 用来描述线状实体，通常在网络分析中使用较多 •有一定范围的点元素集合，表示相同专题点的连 续轨迹
香港城市道路网分布
空间实体类型 :面实体
• 具有长和宽的目标 •表示平面区域大范围连续分布的特征 •有些面状目标有确切的边界，有些面状目标 在实地上没有明显的边界
– 关联：不同类图形之间的拓扑关系 – 邻接：同类图形元素之间的拓扑关系 – 连通：由节点和弧段构成的有向图网络图形中，节点之间是否存
在通达的路径，即是否具有连接性，是一种隐含于网络中的关系 – 包含：多边形内是否包含了其他弧段或多边形
• 拓扑关系涉及的术语有：
– 邻接、相交、相离、包含、重合等
点—点 点—线 点—面 线—线 线—面 面—面
第三章 空间数据模型
徐敬海 南京工业大学
本章内容
• 现实世界的抽象 • 空间实体 • 空间数据 • 空间数据结构 • 面向对象的空间数据模型 • 时空数据模型
2.1 现实世界的抽象
空间Байду номын сангаас据模型是现实世界的一个抽象，它通过使用一个
数据对象集合来支持对空间信息的显示、查询、编辑和分析
。
编码
测量

06 第三章 空间数据模型 4- 7节 TIN模型及模型比较

06 第三章 空间数据模型 4- 7节 TIN模型及模型比较

4
B C D E F
G K P
12
H
10
J M
9
11
G H I J ...
N
13 14
O
Q
S
15
Node Attribute Table
Node 1 2 3 X x1 x2 x3 Y y1 y2 y3 Z z1 z2 z3
...
...
...
...
三、TIN的生成
1. 如何选择点（How to pick points）？
一、模型的比较
1. 理解和感知的差异 2. 模型特性的差异
理解和感知的差异
现实世界
完全定义或可定义 的实体(如地籍)
概念模型
连续但可定义的对象 (如高程表面)
平滑和连续的空间变化 (如温度)
数据模型 及其表达
边界轮廓 (点、线、多边形)
矢量
表面 (三角形表面) TIN
镶嵌 (正方形, 像元)
栅格
3 3 3 3 3 3 2 3 3 3 3 3 3 3 3 1 3 3 3 3 3 3 3 2 3 3 3 3 3 3 3 1 3 3 3 3 3 3 3 2 3 3 3 3 3 3 1 7 3 3 3 3 3 3 3 2 3 3 3 3 3 1 7 7 3 3 3 3 3 3 3 2 3 3 3 3 3 1 7 7 3 3 3 3 3 3 3 2 3 3 3 3 1 7 7 7 3 3 3 3 3 3 3 3 2 3 3 1 7 7 7 7 3 3 3 3 3 3 3 3 2 3 3 1 7 7 7 7 3 3 3 3 3 3 3 3 2 3 1 7 7 7 7 7 3 3 3 3 3 3 3 3 2 1 7 7 7 7 7 7 3 3 3 3 3 3 3 3 2 1 7 7 7 7 7 7 3 3 3 1 1 1 1 1 1 1 1 4 6 6 6 6 2 7 7 7 7 7 7 7 4 4 4 4 6 6 6 6 6 2 7 7 7 7 7 7 4 4 4 4 4 6 6 6 6 2 7 7 7 7 7 7 4 4 4 4 4 6 6 6 6 2 7 7 7 7 7 7 4 4 4 4 4 6 6 6 6 2 7 7 7 7 7 7 4 4 4 4 4 6 6 6 6 6 2 7 7 7 7 7 4 4 4 4 4 6 6 6 6 6 2 7 7 7 7 7 4 4 4 4 4 6 6 6 6 6 2 7 7 7 7 7 4 4 4 4 4 6 6 6 6 6 2 7 7 7 7 7 4 4 4 4 4 6 6 6 6 6 6 2 7 7 7 7 4 4 4 4 4 6 6 6 6 6 6 2 7 7 7 7

地理信息系统第三章

地理信息系统第三章



1．3．2三维空间数据模型
三维矢量模型 体模型


1．3．3分布式空间数据模型
分布式空间数据库管理系统 联邦空间数据库（Federated Spatial Database）


1．3．4 CASE工具 (Computer-Aided Software Engineering)
2．场模型



1．2空间数据模型的类型
在GIS中与空间信息有关的信息模型有三个，即基于对象 （要素）（Feature）的模型、网络（Network）模型以及 场（Field）模型。 选择某一种模型而不选择另外一种模型主要是顾及数据的 测量方式。




1．3 GIS空间数据模型的学术前沿
1．3．1时空数据模型 核心问题是研究如何有效地表达、记录和管理现实世界的 实体及其相互关系随时间不断发生的变化。
е1 P1 е5 P2 е2
N1
е6
N4
P3
N5
е3
N2
е4
N3
P4
е7
2.地理空间数据拓扑关系应用价值
（1）确定地理实体间的相对空间位置，无需坐标 和距离 （2）利于空间要素查询 （3）重建地理实体
3.地理空间数据 拓扑关系的表示
N2
е1
P1 е5
N4
е6
P3
N5
е3
结点集合
P2
е2
е4
N3 针


4．4度量空间关系分析
度量空间关系主要是指空间对象之间的距离关系。 这种距离关系可以定量地描述为特定空间中的某种距离， 如A实体距离B实体100m。也可以应用与距离概念相关的术

地理信息系统复习题

地理信息系统复习题

第一章概论1数据：是人们在认识世界和改造世界过程中，定性或定量对事物和环境描述的直接或间接原始记录，是一种未经加工的原始资料，是客观对象的表示。

存储方式：数字、文字、符号、图像。

存储介质：记录本、地图、胶片、磁盘。

2信息：是用文字、数字、符号、语言、图像等介质来表示事件、事物、现象等地内容、数量或特征，从而向人们（或系统）提供关于现实世界的实施和知识，作为生产、建设、经营、管理、分析和决策的依据。

信息具有客观性、适用性、可传输性和共享性等特征。

3地理空间数据：是指以地理空间位置为参照，描述自然、社会、人文经济景观的数据，可以是图形、图像、文字、表格等。

包括①位置数据：几何坐标；②属性数据：描述地物特征的定性或定量的指标；③时域特征数据：地理特征采集或地理现象发生的时刻或时段4地理信息：是有关地理实体空间分布、性质、特征和运动状态的信息，它是对表达地理特征和地理现象之间关系的地理及环境数据的解释。

地理信息来源于地理空间数据：地理实体--->地理数据--->地理信息。

地理信息特征：空间分布性、海量数据、信息载体多样性。

5地理数据：是各种地理特征和现象间关系的数字化表示。

6信息系统：是具有采集、管理、分析和表达数据能力并以供信息服务为主要目的的数据密集型、人机交互的计算机应用系统。

四大基本功能：数据的采集管理、分析和表达。

根据数据处理对象可分为空间信息系统和非空间信息系统；从应用层次上可分为事物处理系统、管理信息系统、决策支持系统等。

7地理信息系统：①概念：有时又称为“地学信息系统”或“资源环境信息系统”。

它是一种特定的十分重要的空间信息系统，它是在计算机硬件、软件系统支持下，对整个或部分地球表层（包括大气层）空间中的地理分布数据进行采集、储存、管理、运算、模拟、分析、显示和描述的技术系统。

②基本内涵：Ⅰ.GIS的物理外壳是计算机化的技术系统；Ⅱ.GIS的操作对象是空间数据；Ⅲ.GIS的技术优势在于它的数据综合、模拟与分析评价的能力；Ⅳ.GIS与测绘学和地理学有着密切的关系。

第3章 空间数据二维可视化

第3章 空间数据二维可视化

返回
色彩实现
色彩实现有两种情况： 一种是色彩化仅在屏幕上进行，不需印刷制版，那末， 屏幕仿真设色即不需往下进行； 另一种情况需要印刷制版，由于印刷制版与屏幕设色的色 彩机制不同，采用的是黄、品（红）、青（Y、M、C）减色 法，因此，需要建立与颜色数据库相一一对应的印刷色彩数 据库。或通过理论模型和实验系数，结合实际的屏幕设色系 统和印刷色彩，予以实验修正后实施。
返回
面符的绘制
由于面符是一n1×n2矩阵，因而首先把面区域填实，取 出面内点阵，分块与n1×n2面符矩阵做"与"运算完成面符绘 图。当然也可再进行后续的底色及前景色彩设计。
返回
第四节 空间信息的色彩设计与输出
空间信息图形表示中，色彩是一个重要的信息表达手段， 是符号化中的一部分，同时也涉及到最终地图图形的输出。 色彩设计是一种很困难的，也是很专门的艺术工作。由于 GIS建立在计算机上，因此色彩的设计已完全改变了传统 用手工在纸面上设计的旧习，采用色彩数据库及计算机设 色在很大程度上改善了这一工作，但是色彩的最终结果， 仍要由人的视见感受来决定。这一过程可分为：色彩的屏
返回
栅格符号化
栅格符号化就是以栅格方式来绘制可视化符号，它一般 采用信息块方式，主要原因一方面由于它是近年来发展起来 的方法，采取了开放式绘图方式；另一方面由于采用程序块 方法，栅格图形变化太多，也过于复杂，程序很难编制 ； 对于栅格符号化一般涉及以下几个方面： 栅格符号的缩放与旋转 点状符号的绘制 线状符号的绘制 面符的绘制。
•例如：要在计算机上显示长江
首先需要在GIS数据库中找到有关长江的图形数据； 即：由离散点组成的河流中心线数据及所附带的宽度信 息等； 其次，数据必须经过必要的预处理(例如大比例尺显示可能 需要进行坐标插值和曲线光滑，小比例尺显示可能需要数 据压缩显示)； 三，根据可视化需要，参照图式规范按比例尺符号化(例如河 流哪些部分单线显示，哪些部分双线显示)； 四，在实际工作中不仅仅需要屏幕可视化，则涉及到地图输 出的问题(包括打印图件、输出文件等)。

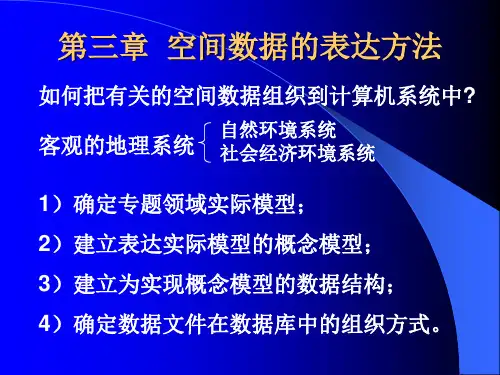

第三章 空间数据的表达方法

第三章 空间数据的表达方法

（一）特点： 1.用离散的点或线描述地理现象及特征 2.用拓扑关系描述矢量数据之间关系
3.面向目标的操作
4.数据结构复杂且难以同遥感数据结合
5.难于处理位置关系
空间对象（实体）的地图表达
点：位置：（x，y） 属性：符号 线：位置：（x1,y1),(x2,y2),…,(xn,yn) 1 1 2 2),„,(xn n 属性：符号—形状、颜色、尺寸
7 7 7 7ຫໍສະໝຸດ 7 7 7 77 7 7 7
7 7 7 7
7 7 7 7
7 7 7 7
空间单元人为划定成 大小相等的正方形网 格，有着统一的定位 参照系。每个空间 单元只记录其属性值， 而不记录它的坐标值。
2
2
2 2 1 4 4 4 4 4 4 4
2
2 2 1 4 4 4 4 4 4 4
2
2 2 1 4 4 4 4 4 4 4
2
2 2 1 4 4 4 4 4 4 4
2
2 1 4 4 4 4 4 4 4 4
2
1 4 4 4 4 4 4 4 4 4
1
1 4 4 4 4 4 4 4 4 4
1
7 1 4 4 4 4 4 4 4 4
7
7 7 1 4 4 4 4 4 4 4
7
7 7 7 1 4 4 4 4 4 4
7
7 7 7 7 1 4 4 4 4 4
地理信息系统为什么要研究数据模型
现实世界真实模型
空间数据处理
空间数据查询
空间数据分析
空间数据模型 空间数据复原 空间数据结构
数据库：空间数据物 理结构
空间信息 3.2 空间数据模型 3.3 空间数据结构 3.4 地貌的表达——数字化地形模型

4第三章空间数据模型(第三节2矢量数据处理)

4第三章空间数据模型(第三节2矢量数据处理)

（2）定位不准确产生的数字化错误
——地物位置不准确
——个别点位置不准 确
2.常见数字化错误
1)伪节点 ——伪节点使一条完整的线变成两段。 通常原因： 未能一次录入完毕一条线。
2)悬挂节点
——只与一条线相连接的节点。 悬挂节点主要情形： 多边形不封闭
不及和过头
节点不重合
3)“碎屑”多边形 因多变形重叠边界处理不当产生的零碎多边形。
(二)图形拼接
1.必要性 当对底图进行数字化后，由于图幅比较大或采 用小型数字化仪、扫描时，难以将研究区域的 底图以整幅的形式来完成 。
2.拼接处理方法
点状 ——直接合并图层 线状 ——合并图层
——再粘连
面状 ——合并图层 ——粘连线条 ——拓扑处理
3.边缘不匹配情况的处理 二幅图进行拼接时一般会出现边缘不匹配的情况。
3)“碎屑”多边形 产生原因： ——一般由于重复录入(前后两次录入同一 条线的位置不完全一致)引起。
——用不同比例尺的地图进行数据更新。
4)不正规的多边形
——拓扑错误的多变形。
4)不正规的多边形
原因：
由于输入时点的次序倒置或者位置不准。 后果： 在进行拓扑生成时，同样会产生“碎屑”多边 形。
5)线段锯齿状
3.边缘不匹配情况的处理 第一种方法 ——修改空间数据库中点和矢量的坐标，以维 护数据库的连续性； 第二种方法
——先对准两幅图的一条边缘线，然后再调 整其它线段使其取得连续。
拼接
(三)坐标变换
1.必要性
(1)输入的底图是照片底图，而输出则要按一 定比例的矢量方式 (2) 输入的地图是一种投影，而要求输出的 地图产物是另一种投影
——线实体之间的连接关系

南师-地信-参考习题

南师-地信-参考习题

第一部分基础理论题第1章概论1.What’s your comprehension of the concepts of GIS?2.What are the difference and the relation between the basic function and the applied function of GIS?3.With the development of the modern information technique, what kind of changes has brought to the survey ing and mapping technique and geographic analysis technique?4.What are the difference and the relation between instrumental GIS and appl ied GIS?5、试将GIS的输入设备按照不同的分类方法进行分类，并说明其特点。

6、现代空间定位技术有哪些主要方法？对GIS技术的发展产生什么影响？7、网络技术的出现与发展对GIS技术产生哪些主要的变化8、说明GIS在几个不同发展阶段的标志性技术是什么，它们的出现如何促进GIS的发展？第2章地理空间数学基础1.What are the relations between the earth surface, the geoid, and the Earth spherop?2.How many coordinate systems are there to describe the geographic spatial data? What are the relations between them?3.What are the advantage and the disadvantage of describing a point on the ground by using geodetic coordinate and geocentric coordinate?4.What are the main characteristics and the applicability of the UTM Projection and the Lambert Projection?5. How to transform the elevation of the different datum?6、高斯投影的变形特征是什么？为什么常常被用作大比例尺普通地图的地图投影？7、在数字地图中，地图比例尺在含义与表现形式上有哪些变化？8、除地形分幅外，谈谈还有何种地理空间框架？他们如何进行编码？9、GPS数据如何与地图数字化数据进行集成？10、选择投影需要考虑哪些因素？如果要制作1：10万的土地利用图，该选何种类型的地图投影？第3章空间数据模型1.What are the main characters of the spatial objects?2.What’s the meaning of spatial relationship? What’s the advantage of spatial relationship in describing the spatialobjects?3、空间数据的概念模型有哪些组成部分？试分析他们之间的关系？4、试分析GIS的几种主要的数据模型各自的优缺点。

南京师范大学地理信息系统考研基础理论题汇总

南京师范大学地理信息系统考研基础理论题汇总

专业课复习资料（最新版）封面地理信息系统基础理论题第1章概论1、你是如何理解地理信息系统的概念的？2、地理信息系统的基本功能与应用功能的区别和联系是什么?3、现代信息技术的出现给测绘技术与地理分析技术带来哪些主要的变化？4、工具型GIS与应用型GIS的区别与联系是什么？5、试将GIS的输入设备按照不同的分类方法进行分类，并说明其特点。

6、现代空间定位技术有哪些主要方法？对GIS技术的发展产生什么影响？7、网络技术的出现与发展对GIS技术产生哪些主要的变化8、说明GIS在几个不同发展阶段的标志性技术是什么，它们的出现如何促进GIS的发展？第2章地理空间数学基础1、地球表面、大地水准面及地球椭球体面之间的关系是什么？2、地理空间数据的描述有哪些坐标系？相互的关系是什么？3、采用大地坐标与地心坐标表述地面上一点的位置各有什么优缺点？4、高斯投影的变形特征是什么？为什么常常被用作大比例尺普通地图的地图投影？5、UTM与兰伯特投影的主要特点与适用性是什么？6、在数字地图中，地图比例尺在含义与表现形式上有哪些变化？7、如何进行不同基准下的高程的转换？8、除地形分幅外，谈谈还有何种地理空间框架？他们如何进行编码？9、GPS数据如何与地图数字化数据进行集成？10、选择投影需要考虑哪些因素？如果要制作1：10万的土地利用图，该选何种类型的地图投影？第3章空间数据模型空间实体一般具有哪些主要的特征？1、何为空间关系？空间关系在描述空间实体特征中的意义何在？2、空间数据的概念模型有哪些组成部分？试分析他们之间的关系？3、试分析GIS的几种主要的数据模型各自的优缺点。

4、空间数据类型有哪些？简述其特征。

第4章空间数据结构1、总结矢量数据和栅格数据在结构表达方面的特色。

2、简述栅格数据压缩编码的几种方式和各自优缺点。

3、简述矢量数据编码的几种方式和各自优缺点。

4、栅格与矢量数据结构相比较各有什么特征？5、矢量和栅格数据的结构都有通用标准吗？请说明。

地理信息系统原理第三章 空间数据模型与数据结构3.2

地理信息系统原理第三章 空间数据模型与数据结构3.2
第1行第N列亮度值 波段2 第1行第1列亮度值
第1行第N列亮度值 波段n 波段1 第2行第1列亮度值 波段n
BSQ结构
BIP结构
BIL结构
星蓝海学习网13
以行为记录单位按行存储 地理数据。属性明显，位 置隐含。 缺点：存在大量冗余，精 度提高有限制。
星蓝海学习网14
0 0 0 0 0 4 4 4 记录1 0 0 0 0 0 4 4 4
星蓝海学习网
• 优点：
• 栅格加密时，数据量不会明显 增加，压缩效率高，最大限度 保留原始栅格结构，
• 编码解码运算简单，且易于检 索、叠加、合并等操作，得到 广泛应用。
• 缺点：
• 不适合于类型连续变化或类型 区域分散的数据。
星蓝海学习网
(2)压缩栅格数据结构
块码（二维游程编码）（行，列，半径，属性值）
弧段ID a b c d e
起始点 5 7 1 13 7
终结点 1 1 13 7 5
… … … 左多边形 Q A Q D D
右多边形 A B B B A
f
13
5
Qห้องสมุดไป่ตู้
D
点号 1 2
…… 25
坐标 （x1，y1） （x2，y2）
…… （x25，y25）
g
25
弧段ID
点号
a
5,4,3,2,1
b
7,8,1
c
1,9,10,11,12,13
• 采用方形区域作为记录单元，每个记录单元包括相邻的若干栅格，数据结构由初始位置(行、 列号)和半径，再加上记录单元代码组成。特点：
• 一个多边形所包含的正方形越大，多边形的边界越简单，块状编码的效率就越好。
• 块状编码对大而简单的多边形更为有效，而对那些碎部较多的复杂多边形效果并不好。

第三章空间数据的组织与结构(二)

第三章空间数据的组织与结构(二)

24 25 8 6
3 4
5
多边形原始数据
多边形 A B
数据项
(x1,y1),(x2,y2),(x3,y3),(x4,y4),(x5,y5),(x6,y6),(x7,y7),(x8,y8),(x9,y 9),(x1,y1) (x1,y1), (x9,y9), (x8,y8), (x17,y17), (x16,y16), (x15,y15),(x14,y14) ,(x13,y13), (x12,y12), (x11,y11),(x10,y10),(x1,y1)


栅格数据结构是一种影像数据结构，适用于遥 感图像的处理。它与制图物体的空间分布特征 有着简单、直观而严格的对应关系，对于制图 物体空间位置的可探性强，并为应用机器视觉 提供了可能性，对于探测物体之间的位置关系, 栅格数据最为便捷。 多边形数据结构的计算方法中常常采用栅格选 择方案，而且在许多情况下，栅格方案还更有 效。例如，多边形周长、面积、总和、平均值 的计算、从一点出发的半径等在栅格数据结构 中都减化为简单的计数操作。
c
d e f g h i j
16
19 15 15 1 8 16 31
8
5 19 16 15 1 19 31
E
O O D O A D B
B
E D B B B E C
弧段文件
弧段坐标文件
结点号 1 2
坐标 (x1,y1)
连接弧段 a,g
…… …… …… ……
结点文件
…… …… …… ……
……
22 23
24 25 8 6
3 4
5
B
C
D
EaΒιβλιοθήκη bcfg
h j
