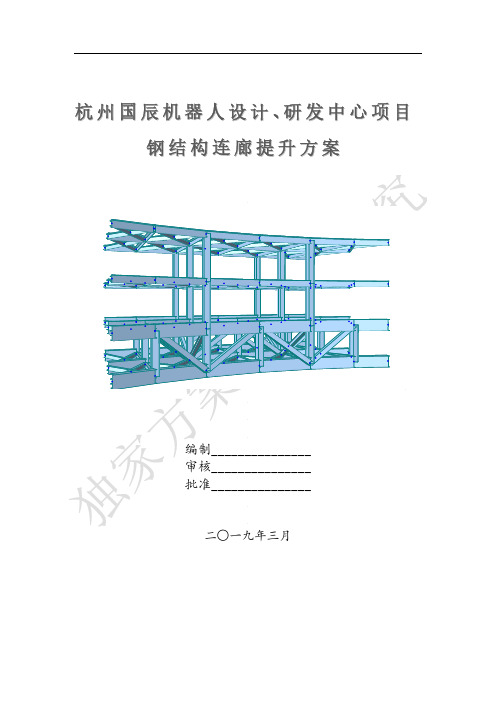

杭州国辰机器人设计、研发中心项目钢结构连廊提升方案二○一九年三月目录1概况及难点 (2)1.1工程概况 (2)1.2工程难点 (3)2 提升方案 (4)2.1整体思路 (4)2.2提升流程 (5)2.3方案优点 (8)3 提升临时措施 (9)3.1提升牛腿及吊耳 (9)3.2吊车位置地下室加固 (16)4 提升技术及工艺 (18)4.1关键技术及设备 (18)4.2液压系统配置 (22)4.3液压系统同步控制 (23)4.4施工前准备及检查工作 (23)4.5正式提升 (25)5 施工组织体系 (26)6 主要液压系统设备配置 (27)7 施工用电 (27)8 应急预案 (27)9 安全、文明施工 (29)附件1——临时措施量汇总表 (30)附件2——以往项目赏析 (31)1概况及难点1.1 工程概况杭州国辰机器人设计、研发中心项目地处杭州市萧山区,博奥路与长龙路交叉口,由两座塔楼和钢结构连廊组成,其中,钢结构连廊连接两侧塔楼2层、3层、4层和16~19层及屋面。
连廊跨度23.1m,顶面标高+94.91m; 由于2、3、4层连廊位于吊车可施工的常规位置,本方案对于此处吊装方案不做连廊塔楼连廊结构三维图连廊结构立面图1.2 工程难点1)连廊提升高度高,提升难度大连廊顶层钢梁标高为+94.91m,从一层地面拼装位置开始垂直提升,提升高度较大,提升作业难度大。
2) 拼装吊车位置有地下室,须原结构设计验算是否考虑加固该工程地下室为大底盘,有地下室,连廊拼装时大型轮式吊车的作业区域可能需要进行地下室加固,临时措施量和工作量较大。
2 提升方案2.1 整体思路本工程中,连廊结构顶部标高为+94.91m,底面标高为+72.640m,若采用分件高空散装,不但高空组装、焊接工作量大、现场机械设备很难满足吊装要求,而且所需高空组拼胎架无法搭设,存在很大的安全、质量风险。
施工的难度大,不利于钢结构现场安装的安全、质量以及工期的控制。
大型设备抬升方案引言在工业生产和建筑领域中,经常需要抬升大型设备或重物。
为了安全、高效地完成这项任务,需要设计合适的抬升方案。
本文将介绍几种常见的大型设备抬升方案,包括液压千斤顶、螺旋千斤顶和气动千斤顶。
液压千斤顶液压千斤顶是一种广泛应用于大型设备抬升的工具。
它由一个活塞和一个液压油缸组成。
当液压油缸内注入液体时,活塞受到压力并向上推动。
液压千斤顶可以通过增加或减少注入液体的数量来调整抬升高度。
液压千斤顶的优点是承载能力大,抬升高度可调节,并且操作相对简单。
然而,由于液压系统的复杂性,维护和保养液压千斤顶可能需要一定的技能和专业知识。
此外,对于一些需要连续抬升的任务,可能需要额外的液压设备来提供持续的供应。
螺旋千斤顶螺旋千斤顶是另一种常见的大型设备抬升方案。
它由一个螺旋杆和一个升降螺母组成。
当螺旋杆被旋转时,升降螺母将沿着螺旋杆移动,从而推动被抬升的设备。
螺旋千斤顶的优点是结构简单,容易使用,并且不需要额外的动力源来提供抬升力。
然而,由于螺旋千斤顶的抬升速度较慢,通常适用于需要较长时间来完成抬升任务的场景。
此外,螺旋千斤顶的承载能力可能相对较低,因此在选择时需要注意设备重量和千斤顶的最大承载能力之间的匹配。
气动千斤顶气动千斤顶是一种使用气体(通常是压缩空气)产生力的抬升工具。
它由一个气动缸和一个活塞组成。
当压缩空气通过气动缸时,活塞将被推动从而实现抬升。
气动千斤顶的优点是抬升速度快,承载能力大,并且适用于需要快速、高效完成抬升任务的场景。
由于气动系统的简单性,维护和保养气动千斤顶相对容易。
然而,鉴于气动千斤顶需要压缩空气作为动力源,因此需要连接到适当的压缩空气供应系统才能正常工作。
抬升方案的选择在选择大型设备抬升方案时,需要考虑以下几个因素:1.设备的重量和尺寸:确保选择的抬升方案能够承载和抬升设备的重量和尺寸。
2.工作环境:根据工作环境的特点选择适用的抬升方案。
例如,如果工作环境没有压缩空气供应系统,那么气动千斤顶可能不合适。
模块化机电管线整体抬升施工工法一、前言模块化机电管线整体抬升施工工法是一种在机电管线施工中常用的工法,通过将机电管线模块化并整体抬升,可以提高施工效率,减少安全风险,满足工期要求,并提高工程质量。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。
二、工法特点模块化机电管线整体抬升施工工法的特点主要包括:1. 模块化设计:通过将机电管线按照功能模块化设计,可以提高模块的标准化程度和通用性,降低施工难度和成本。
2. 整体抬升施工:将机电管线模块整体抬升至安装位置,减少施工现场作业,提高施工效率。
3. 安全可靠:采用专业的起重设备和安全措施,保障施工过程中的人员和设备安全。
4. 节约空间:通过将机电管线整体抬升安装,可以节约施工现场空间,提高土建施工效率。
三、适应范围模块化机电管线整体抬升施工工法适用于各类建筑物和工业设施的机电管线安装工程,特别适用于大型工程和紧张工期要求的项目。
四、工艺原理模块化机电管线整体抬升施工工法基于以下工艺原理:1. 模块化设计原理:将机电管线按照功能进行划分,将其模块化设计,确保每个模块能够独立施工和运输。
2. 全面预制原理:在工厂进行预制加工,减少施工现场作业,提高施工效率和质量。
3. 整体抬升原理:使用起重机械将机电管线模块整体抬升至安装位置,完成安装和连接工作。
五、施工工艺模块化机电管线整体抬升施工工艺包括以下具体步骤:1. 设计和制造模块:根据工程要求,设计和制造机电管线模块,确保模块的标准化和通用性。
2. 模块运输与集中调度:对模块进行运输和集中调度,确保施工现场的物资供应和施工进度。
3. 施工现场准备:对施工现场进行平整处理,并搭建起重设备和安全围挡。
4. 模块抬升安装:使用起重机械将机电管线模块整体抬升至安装位置,根据设计要求进行安装和连接。
5. 检验和试运行:对安装的机电管线进行检验和试运行,确保其工作正常和符合设计要求。
1. 引言起升机构是现代机械设备中常见且重要的部分之一。
它通常由各种机械设备组成,用于提升和运输重物。
本文将探讨起升机构的设计方案,其中包括起升机构的类型、构成要素、工作原理以及注意事项等内容。
2. 起升机构的类型起升机构可以分为几种不同的类型,常见的包括液压起升机构、气动起升机构和电动起升机构。
2.1 液压起升机构液压起升机构利用液体的力来产生起升力。
它主要由液压缸、液压泵和液压阀等组成。
液压起升机构具有结构简单、起升平稳、负载能力大等优点,广泛应用于各种工业领域。
2.2 气动起升机构气动起升机构利用气体的动力来产生起升力。
它主要由气动缸、气动泵和气动阀等组成。
气动起升机构具有启动快速、维护简单等优点,常用于一些对起升速度要求较高的场合。
2.3 电动起升机构电动起升机构利用电动机的转动产生起升力。
它主要由电动机、传动机构和控制器等组成。
电动起升机构具有起升力稳定、起升速度可调等优点,适用于各种情况。
3. 起升机构的构成要素起升机构主要由以下几个构成要素组成:3.1 起升装置起升装置是起升机构的核心部分,用于提升和运输重物。
它通常由钢丝绳、链条或液压缸等组成。
3.2 传动机构传动机构用于将起升装置的运动传递给负载物体。
常见的传动机构包括齿轮传动、链条传动和皮带传动等。
3.3 控制系统控制系统对起升机构的运行进行控制和调节。
它通常由传感器、执行器和控制器等组成,可以实现起升机构的自动化控制。
3.4 支撑结构支撑结构用于支撑起升机构的各个部分,保证其稳定运行。
它通常由钢架、支撑梁和支承装置等组成。
4. 起升机构的工作原理起升机构的工作原理根据其类型的不同有所区别。
4.1 液压起升机构的工作原理液压起升机构通过液体的压力来产生起升力。
当液压泵启动时,液压缸接收到液体,液压缸内的活塞受到液压力的作用向上移动,从而产生起升力。
4.2 气动起升机构的工作原理气动起升机构通过气体的压力来产生起升力。
当气动泵启动时,气动缸接收到气体,气动缸内的活塞受到气压力的作用向上移动,从而产生起升力。
钢结构工程整体顶升法施工方案1 定义:网架整体顶生法是把网架在设计位置的地面拼装成整体,然后用千斤顶将网架整体顶升到设计标高.2 技术准备1.顶升法利用原有结构柱作为顶升支架,也可另设专门的支架或枕木垛垫高.2.顶升法一般用液压千斤顶顶升,设备较小,当少支柱的大型网架采用顶升方法施工时,也用专用的大型千斤顶.3.除用专用支架外,顶升时网架支承情况与使用阶段基本一致.4.为了充分发挥千斤顶的起重能力,可将全部屋面结构及电气通风设备在地面安装完毕,一并顶升至设标高,减少高空作降低成本.5.顶升法是将千斤顶放在网架的下面,顶升行程路线必须设导向措施,以防网架顶升过程中网架发生偏转.3 材料要求1.顶升支架或枕木的材料应符合有关标准.2.导向滑道一般用园钢、槽钢、角钢等.3.其他材料按2.4.2条规定执行.4 主要机具1.除按2.4.3机具表外,补充如表4-1表4-1 主要机具5作业条件1.网架结构连地面就位拼好,检查验收完毕,其他附属结构及设备安装完毕,并通过验收.2.用原有结构柱作为顶升支架,或另设专门顶升支架进行稳定性计算,如果不够进行加固或采取缆风措施,经检查合格.3.选好和做好枕木垛,支搭牢固,做为千斤顶支座,验收合格.4.做好导向滑道,位置准确牢固.5.安装顶升设备,并试顶,检查合格.6.除以上几条外,遵照2.4.4作业条件执行.2.21 整体顶升法—材料和质量要点2.21.1材料的关键要求.1.对专用顶升支架,材料质量枕木做千斤顶支座的枕木质量,必须符合有关质量标准.2.缆风用的钢丝绳、导向用的型钢均符合有关标准.2.21.2技术质量关键要求.1.顶升的同步控制及垂直上升.网架整体顶升时必须严格保持同步,如各支点间产生升差会造成下列的影响.1)造成杆件内力和柱顶压力的变化.其影响程度与网架结构形成、顶升支点的间距、升差的大小等有关.网架刚度愈大、顶升点愈近、升差愈大,则对杆件内力影响就愈大,反之则小.网架规程中规定千斤顶负荷折减系取0.4-0.6大体上是合适的.网架整体顶升时,各顶升点的允许升差值为各顶升支柱间距的1/1000,且不大于30mm.2)造成网架的偏移.(1)由于顶升时升差值的影响,会引起结构杆件和千斤顶受力不均而造成危害.如提升差值控制在网架规程规定范围内,重屋盖时使杆力控制在容许应力范围内.但是,控制提升高差更重要的是为了减少网架的偏移.(2)影响网架偏移的主要因素是顶升时不同步造成的,其次是柱子的刚度.由顶升时不同步造成网架偏移值多大?这与网架的刚度和顶升点距离有关.网架的偏移,往往是这些因素的综合影响.网架偏移值和方向也是随机的,事先不易估计准确.纠偏方法也较麻烦且不安全.因此,在操作上应严格控制各顶升点的同步上升是积极的措施.即应以预防为主的观点,尽量减少这种偏移.(3)设置导轨很为重要.在试验工程中发现,网架在向上运动中不需要太大的水平力,网架即能平移.导轨的作用不但使网架垂直地上升而且是安全装置.在该工程中结构柱的四根角钢即起导轨的作用,角钢与支座板间空隙为20mm, 即顶升过程中不允许网架偏移20mm.在顶升过程中曾有数次接近角钢,均通过纠偏给予还原.(4)纠偏方法可以把千斤顶垫斜或人为造成反向升差,或将千斤顶平放,水平支顶网架支座.由于以上两点理由,网架顶升时应控制网架的同步上升,升差值应控制在规定范围内.2.柱子稳定当利用结构柱作为顶升的支承结构时,应注意柱子在顶升过程中的稳定性.1)应验算柱子在施工过程中承受风力及垂直荷载作用下的稳定性.2)并采取措施保证柱子在施工期间的稳定性.3)及时连接上柱间支撑、钢格构柱的缀板;当为钢筋混凝土柱时,如沿柱高度有框架梁及连系梁时, 应及时浇筑混凝土.(4)网架顶升时遇到上述情况,均应停止顶升,待柱的连系结构施工完毕,并达到要求强度后再继续顶升.。
十堰丰凯机电有限公司压力机抬升工程
十堰丰凯机电工程有限公司
压力机整体抬升
专
项
施
工
方
案
一、编制依据
1、现场勘查情况及设备相关参数;
2、本地吊装机具资源状况;
3、我公司以往大型设备吊装经验。
二、工程概况
十堰丰凯机电工程有限公司生产车间位于普林路9号,车间内现有一台压力机因生产需要,计划由原基坑安装位置整体抬升2米后二次就位。
经现场勘查,该压力机为江苏扬力集团有限公司生产的闭式单点单动压力机,型号为JD31-360。
该设备主要由机身、传动、摩擦离合器—制动器、滑块、平衡器、飞轮制动器、纯气式气垫、润滑、空气管路、电器控制等部分组成。
机床外形尺寸:前后3.36米,左右3.95米,地面以上高度7.65米;整机重量90t。
机身为钢板焊接结构,横梁、立柱和底座通过拉紧螺栓预紧而组成一体,整机具有较高强度和刚度。
三、施工方法选择
1、千斤顶顶升钢敦支垫逐步抬升。
此法采用四台大吨位千斤顶,在设备底部选择合适支点同步顶升设备至千斤顶行程允许高度后,采用预制好的钢制垫块支垫设备四角,千斤顶卸荷后垫高至工作高度,再次顶升、
支垫,直至将设备抬升至业主要求的就位高度。
此法为土工作业,工机具及辅助材料较多且施工周期较长。
2、采用四台大型吊车抬吊,同步提升设备后钢梁托底、钢柱支护。
此法吊装工艺简单、技术先进可行、吊装周期短、安全可靠。
本方案下文仅就选择此法叙述。
四、施工工艺简述
1、施工准备
经现场测量,设备基坑平面尺寸为4米×6米,设备抬升后选择4根200×200H型钢托底,4根Φ219无缝钢管顶撑钢梁底部支护,为此,施工开始前应将钢梁、钢管准备到位备用,另外钢柱上、下端部均需采用20mm厚钢板焊接封口,钢板尺寸暂定为400mm×400mm。
根据吊车站位平面布置图,清理移位施工所需范围内的相关设备、材料等(吊车站位平面布置见下图示意)。
设备起吊时吊点位置选择为四立柱原有吊装孔,吊装前应根据该孔孔径准备好合适直径的实心钢棒穿入其中,以当便吊索系结绑扎(吊点位置见下图示意)。
2、设备抬升
设备采用4台QY70吨汽车起重机进行抬升作业,吊车停机位置控制为回转幅度约7.5米。
吊车打好支腿后采用基本臂作业,每台吊车均采用4股Φ32mm钢丝绳兜挂吊装点钢棒一端,在起重指挥的信号指挥下协调动作,同步升钩,将设备提升至要求高度(约2.5米)后停止动作。
3、设备支护
人工将备用钢梁平移横置于设备下方的原有基坑上,钢梁应两两并齐找平,钢梁端部采用角钢或钢板焊接连接,钢梁
搁置位置如下图示意。
钢梁搁置平稳牢靠后,人工采用4根Φ219无缝钢管垂直顶撑钢梁底部可靠支护(见下图示意)。
4、就位、检查
确认支护可靠后,操作工撤离基坑,吊装指挥发出落钩信号,4台吊车协调动作,同步落钩,将设备平稳搁置于承托钢梁上。
吊车完全卸荷至吊索不持力状态停置动作约10分钟,检查钢梁与基坑上部室内地坪之间状态,确认安全后操作工下至基坑底部,检查钢柱支护情况,特别应检查钢柱与基坑底部地基的安全状态,确认基础地坪无沉降现象。
解除吊索,吊车收车驶离现场,吊装抬升作业结束。
五、主要吊装验算与校核
1、最大吊装荷载计算
F=KQ/4=1.1×90/4=24.75(t)
式中 F——每台吊车所受荷载;
K——不均衡系数。
2、起重机稳定性校核
查QY70V汽车起重机参数表,该型号吊车基本臂(11.6米)幅度7.5米作业工况下,额定起吊量为26.5吨(见后附QY70V 汽车起重机参数表局部截图),大于上述计算荷载,安全。
3,吊装高度验算
设备抬升起吊在厂区生产车间内,经现场测量,设备安装位置上方,原屋面钢梁下弦距室内地坪净高大于10米,采用CAD软件模拟吊装工况,作业时吊车主臂最高点距地面高
度小于10米(见下图模拟结果),空间高度满足作业需要。
六、工期计划
1、施工准备1-2天;
2、抬升吊装1天。
附:中联重科QY70V汽车起重机参数表(局部)。
