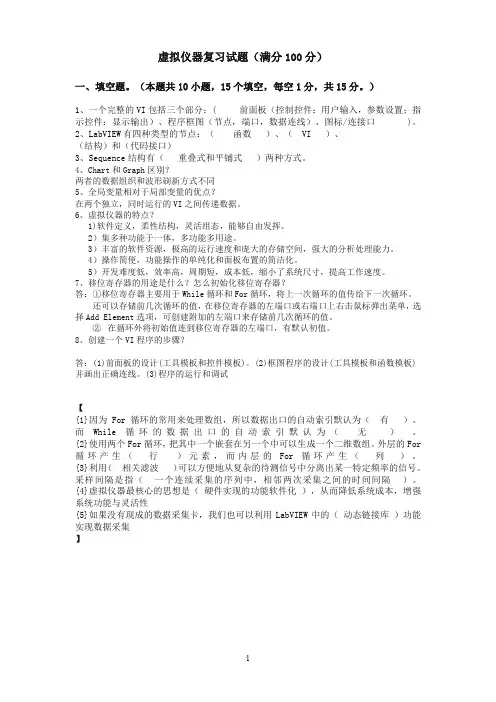

虚拟仪器复习题库一、填空题<一>1、VI虚拟仪器的三个主要组成部分是_前面板_、_程序框图_和_图标_。
2、LabView有三种操作模板，分别是_控件模板_、_函数模板_和_工具模板_。
3、CIN节点需要调用__*.lsb__格式文件，这种文件可以通过__Visual C++__来生成。
4、虚拟仪器设计中连线为虚线时表示___数据类型不匹配出错_，当RUN按钮显示为折断的箭头时，表示程序___有错误发生__。
5、在LabView中_局部变量_主要用于程序内部传递数据，_全局变量_主要用于程序之间传递数据。
6、程序框图由_端口_、_节点_和_连线_组成的可执行代码。
7、一个完整的VI包括三个部分：( 前面板、程序框图、图标/连接口)。
8、LabVIEW有四种类型的节点：（函数）、（子程序）、结构和代码接口。
9、因为For循环的常用来处理数组，所以数据出口的自动索引默认为（有）。
10、而While循环的数据出口的自动索引默认为（无）。
11、使用两个For循环，把其中一个嵌套在另一个中可以生成一个二维数组。
外层的For循环产生（行）元素，而内层的For循环产生（列）。
12、利用（相关滤波）可以方便地从复杂的待测信号中分离出某一特定频率的信号。
采样间隔是指（一个连续采集的序列中，相邻两次采集之间的时间间隔）。
13、虚拟仪器最核心的思想是（硬件实现的功能软件化），从而降低系统成本，增强系统功能与灵活性。
14、如果没有现成的数据采集卡，我们也可以利用LabVIEW中的（动态链接库）功能实现数据采集。
15、Sequence结构有（重叠式和平铺式）两种方式。
16、框图程序是由（节点）、（端口）和（连线）组成的可执行代码。
<二>1、若需要从一条已经存在的数据连线引出一条数据连线分支，有两种方法可以实现：(1) 将连线工具移动到这条数据连线上，当数据连线闪烁时，单击鼠标左键，然后拖动鼠标，在鼠标的单击处就会引出一条数据连线分支；(2) 将鼠标移动到这条数据连线上合适的位置，在线上单击鼠标右键，在弹出的快捷菜单中选择Create Wire Branch，在鼠标的单击处就会引出一条数据连线分支。
2、当选择单个对象时，直接用鼠标左键单击需要选中的对象；如果需要选择多个对象，则要在窗口空白处拖动鼠标，使拖出的虚线框包含要选择的多个目标对象，或者按住Shift 键，用鼠标左键单击多个目标对象。
3、LabVIEW编程环境提供了多种调试VI程序的手段，除了具有传统编程语言支持的单步运行、断点和探针等调试手段外，还添加了一种特有的调试手段——实时显示数据流动画，即工具条内的高亮执行按钮。
4、在一个VI存在错误的情况下，该VI是不能运行的，此时VI窗口工具条上的Run 按钮会变为错误列表（Error List）按钮，用鼠标单击该按钮，会弹出显示VI 中存在错误信息的对话框。
5、子VI (SubVI) 相当于常规编程语言中的子程序。
在LabVIEW中，用户可以把任何一个VI当作SubVI来调用。
SubVI利用连接端口与调用它的VI交换数据。
6、数组是由相同类型元素组成的数据集合。
数组由3部分组成：数据类型、数据索引(Index) 和数据，其中数据类型隐含在数据中。
7、对于二维数组2D Array输入到Index Array节点，左侧的Index端口有两个，第一个Index端口为二维数组“行(Row)”的索引，第二个Index端口为二维数组“列(Column)”的索引，右侧的Subarray端口输出值为一个一维数组。
若Index端口没有输入，则Subarray端口输出二维数组的第0 行子数组；如果“行(Row)”索引输入m，“列(Column)”索引没有输入，则Subarray端口输出二维数组的第m+1 行子数组；如果“行(Row)”索引输入i，“列(Column)”索引输入j，则Subarray 端口输出二维数组的第i+1 行、第j+1 列数组元素。
8、创建一个簇时，LabVIEW会按照簇中元素创建的先后次序给簇中的元素进行默认编号。
编号从0开始，依次为1、2、…。
当然，也可根据编程需要自己定义元素的编号。
在簇框架的右键弹出选单中选择Reorder Controls in Cluster , LabVIEW的前面板会变为元素顺序编辑器，在编辑器中用鼠标单击元素的编号，即可改变元素的编号，其余编号依次轮回。
编辑完所有编号后，单击工具条上的OK按钮确定。
9、最基本的While循环由循环框架(Loop Frame)、重复端口(Loop Iteration)以及条件端口(Loop Condition)组成。
与For循环类似，While循环执行的是包含在循环框架中的程序，但执行的循环次数却不顾定，只有当满足给定的条件时，才停止循环的执行。
10、最基本的层叠式顺序结构由顺序框架(Sequence Frame)、选择器标签(Selector Lable) 和递增/递减按钮(Increment/Decrement Buttons)组成。
二、选择题<一>1. 当一个函数的error in带有错误信息时，下列哪种说法是正确的（ D ）A 该函数会对错误信息进行处理。
B 该函数不会作任何操作，而是直接将错误信息传递给error out，且不会将自身函数发生的错误添加进去。
C 该函数会发出错误警告，且使程序终止运行。
D 该函数直接将错就错传递给error out，且会将自身函数发生的错误加进去。
2. 下列哪种说法是错误的（B）A 虚拟仪器采用的是面向对象和可视化编程技术。
B 在程序运行的过程过程中波形的可变性是不可改变的。
C 在LabView中，VI程序的运行时数据流动的。
D 在创建子程序时，可以使用连线工具给前面板的控制器和指示器分配端口。
3. 下列哪种说法是对的（ C ）A While循环只有条件端口接收到的值为True时才停止循环。
B While循环不满足条件时，一次也不执行循环。
C For循环当N<1时，一次也不循环。
D For循环可以嵌套，While循环不可以嵌套。
4. 当数据采集卡组态成DIFF模式时，将使用差分连接方式，使用这种连接方式下列说法错误的是（ C ）A 可以减少尖峰噪声B 增加噪声抑制C 增大尖峰噪声D 增加共模信号抑制5. 下列哪种总线产品对PCI总线完全兼容。

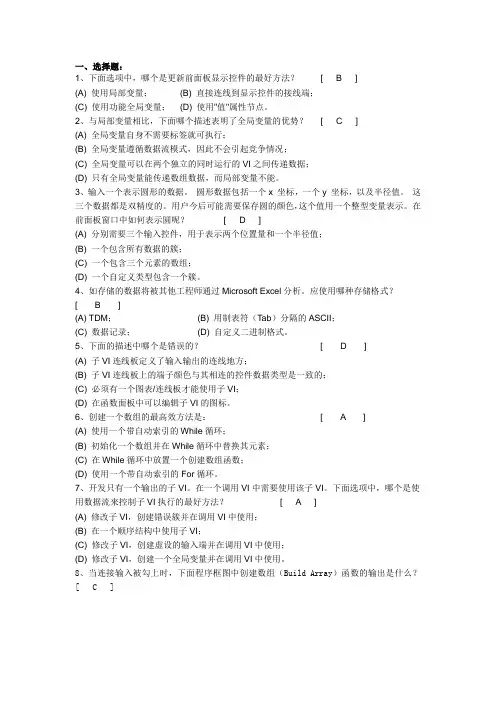

（A ）A PXI总线B GPIB总线C VXI总线D RS232串口<二>1、下面选项中，哪个是更新前面板显示控件的最好方法？[ B ](A) 使用局部变量；(B) 直接连线到显示控件的接线端；(C) 使用功能全局变量；(D) 使用"值"属性节点。
2、与局部变量相比，下面哪个描述表明了全局变量的优势？[ C ](A) 全局变量自身不需要标签就可执行；(B) 全局变量遵循数据流模式，因此不会引起竞争情况；(C) 全局变量可以在两个独立的同时运行的VI之间传递数据；(D) 只有全局变量能传递数组数据，而局部变量不能。
3、输入一个表示圆形的数据。
圆形数据包括一个x 坐标，一个y 坐标，以及半径值。
这三个数据都是双精度的。
用户今后可能需要保存圆的颜色，这个值用一个整型变量表示。
在前面板窗口中如何表示圆呢？[ D ](A) 分别需要三个输入控件，用于表示两个位置量和一个半径值；(B) 一个包含所有数据的簇；(C) 一个包含三个元素的数组；(D) 一个自定义类型包含一个簇。
4、如存储的数据将被其他工程师通过Microsoft Excel分析。
应使用哪种存储格式？[ B ] (A) TDM；(B) 用制表符（Tab）分隔的ASCII；(C) 数据记录；(D) 自定义二进制格式。
5、下面的描述中哪个是错误的？[ D ](A) 子VI连线板定义了输入输出的连线地方；(B) 子VI连线板上的端子颜色与其相连的控件数据类型是一致的；(C) 必须有一个图表/连线板才能使用子VI；(D) 在函数面板中可以编辑子VI的图标。
6、创建一个数组的最高效方法是：[ A ](A) 使用一个带自动索引的While循环；(B) 初始化一个数组并在While循环中替换其元素；(C) 在While循环中放置一个创建数组函数；(D) 使用一个带自动索引的For循环。
7、开发只有一个输出的子VI。
在一个调用VI中需要使用该子VI。
下面选项中，哪个是使用数据流来控制子VI执行的最好方法？[ A ](A) 修改子VI，创建错误簇并在调用VI中使用；(B) 在一个顺序结构中使用子VI；(C) 修改子VI，创建虚设的输入端并在调用VI中使用；(D) 修改子VI，创建一个全局变量并在调用VI中使用。
8、当连接输入被勾上时，下面程序框图中创建数组（Build Array）函数的输出是什么？[ C ](A) 一维数组{1, 7, -4, -2, 3, 6}；(B) 二维数组{{1, -4, 3, 0}, {7, -2, 6}}；(C) 一维数组{1, -4, 3, 7, -2, 6}；(D) 二维数组{{1, -4, 3}, {7, -2, 6}}。
9、下面数组加法的计算结果是多少？[ B ](A) 一维数组{80, 20, 40, 10, -60}；(B) 一维数组{120, 30}；(C) 一维数组{120, 30, -60}；(D) 二维数组{{120, 90, 20}, {60, 30, -40}}。
10、对于下面的程序框图，哪个描述是正确的？[ D ](A) 循环会执行一次，计数接线端会输出数值0；(B) 循环不会执行，计数接线端会返回一个空数值（Null）；(C) 循环会执行一次，计数接线端会输出数值1；(D) 循环会执行无限次，程序只能人为中止。
12、下面的框图程序执行后，输出的波形图显示为下列哪个图形？]程序框图17、（B）（C）（D）56132Waveform Graph13、下列工具模板中，哪个字母对应于探针工具？ [ C](A) B; (B) D; (C) A; (D) C 。
14、下列陈述中哪一种说法是正确的？ [ D] (A) For Loop 的默认输入、输出结构通道为非自动索引状态；(B) While Loop 的默认输入、输出结构通道为自动索引状态；© 上述两种陈述均正确；(D) 上述两种陈述均不正确。
15、下面的框图程序执行后，输出显示为何值？ [ C]1234500Result(A) 一维数组{1 2 3 4 5}； (B) 一维数组{1 3 6 10 15};(C) 数值 15; (D) 数值 35。
16、下面的程序执行后，输出结果字符串result string 显示什么？[ C]Hello World!stringto yousubstring ("")6offset (0)7length (len. of substring)result stringreplaced substring(A) Helloto you!;(B) Hello Wto you; (C) Hello to you;(D) Hello to you!!。
