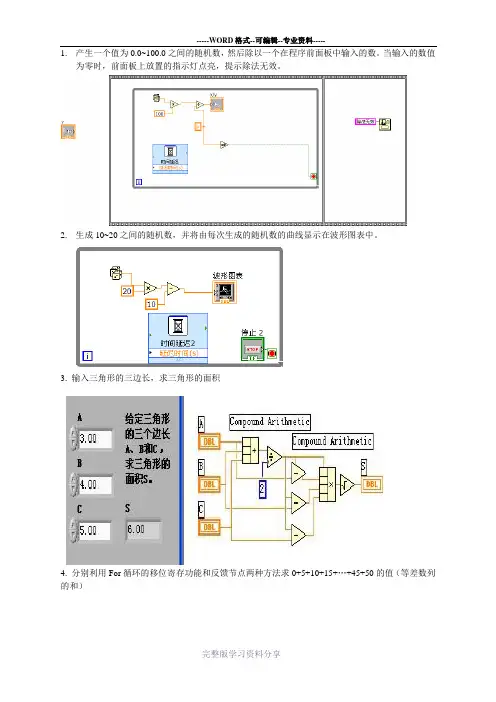

1.产生一个值为0.0~100.0之间的随机数,然后除以一个在程序前面板中输入的数。
当输入的数值为零时,前面板上放置的指示灯点亮,提示除法无效。
2.生成10~20之间的随机数,并将由每次生成的随机数的曲线显示在波形图表中。
3. 输入三角形的三边长,求三角形的面积4. 分别利用For循环的移位寄存功能和反馈节点两种方法求0+5+10+15+…+45+50的值(等差数列的和)5. 建立一个布尔按钮以及一个字符串显示控件,要求当按钮被按下时,显示“按钮被按下”;当按钮被松开时,显示“按钮被松开”。
6. 设计一评分程序,输入不同的分数会得到不同的评论。
分数小于60,“警告”指示灯会亮起来,同时显示字符串“你没有通过考试!”;分数在60~99之间,“通过”指示灯会亮起来,同时显示字符串“你考试通过了!”;分数为100,“恭喜”指示灯会亮起来,同时显示字符串“你是第一名!”;如果输入为0~100以外的数字,会有错误提示,同时显示字符串“错误!”。
7. 建立一个实现计算器功能的VI。
前面板有数字控制器用来输入两个数值,有数值指示器用来显示运算结果。
运算方式有加、减、乘、除,可用一个滑动条实现运算方式的设定。
8. 用顺序结构实现数值匹配:输入1~100之间的任意1个整数,然后系统随机产生1~100之间的整数,直到和预先输入的整数一样,然后输出匹配的次数和时间。
9. 设计一个VI,用移位寄存器对连续产生的随机数进行100次累加,用累加值除以循环次数100,求这些随机数的平均数。
再判断平均数是否在0.45~0.55范围内,如果在此范围内则点亮指示灯,并计算程序运行所耗的时间。
提示:可以用“比较”子模板中的“判定范围并强制转换”函数判断数的范围。
10. 编写一个程序,测试自己在程序前面板上输入一段文字“LabVIEW是图形化的编程语言”所用的时间。
11. 建立一个VI,把包含10个随机数的一个数组的元素顺序颠倒过来,再将数组最后5个元素移到数组前端形成新的数组。
习题答案第1章1. 如何弹出工具模板?答: 1.点击主菜单查看,在下拉列表中选择工具选板。
2.在前面板和流程图的任意空白处按住shift 点击右键。
2.如何进行前面板编辑区与流程图编辑区的切换。
答: 1.点击主菜单窗口,在下拉列表中选择显示程序框图或显示前面板。
2.直接使用快捷键ctrl+E 。
3.传统仪器和虚拟仪器各有何优点?虚拟仪器能否取代传统仪器?虚拟仪器具有传统独立仪器无法比拟的优势,但它并不否定传统仪器的作用,它们相互交叉又相互补充,相得益彰。
在高速度、高带宽和专业测试领域,独立仪器具有无可替代的优势。
在中低档测试领域,虚拟仪器可取代一部分独立仪器的工作,但完成复杂环境下的自动化测试是虚拟仪器的拿手好戏,是传统的独立仪器难以胜任的,甚至不可思议的工作。
4. 编写程序计算以下算式,写出计算结果,并写出四个以上所用控件或函数名称。
X 45542750201162412022854⨯+-+÷-⨯+,6252.73811253178÷-⨯++X 算式1前面板和运行结果算式1流程图算式2 前面板和运行结果算式2流程图第2章1. 简述NI ELVIS系统的基本组成。
答:NI ELVIS系统实际上就是将LabVIEW和NI 的DAQ数据采集卡相结合,综合应用得到一个LabVIEW非常好的教学实验平台。
它包括硬件和软件两部分。
硬件包括一台可运行LabVIEW的计算机、一块多功能数据采集卡、一根68针电缆和NI ELVIS教学实验操控工作台。
软件则包括LabVIEW开发环境、NIDAQ、可以针对ELVIS硬件进行程序设计的一系列LabVIEW API和一个基于LabVIEW设计虚拟仪器软件包。
2. 简述NI ELVIS系统中信号发生器的两种控制方式。
答:1.硬件面板控制。
硬件面板与软件控制切换按钮可控制面板控制指示灯的亮灭,仅在指示灯亮时,面板上的所有按钮才对发出的信号起作用。
波形选择按钮可控制发出的信号是正弦波信号、方波信号还是三角波信号。
虚拟仪器复习试题(满分100分)一、填空题。
(本题共10小题,15个填空,每空1分,共15分。
)1、一个完整的VI包括三个部分:( 前面板、框图程序、图标/连接口 )。
2、LabVIEW有四种类型的节点:(函数)、(子程序)、结构和代码接口。
3、因为For循环的常用来处理数组,所以数据出口的自动索引默认为(有)。
4、而While循环的数据出口的自动索引默认为(无)。
5、使用两个For循环,把其中一个嵌套在另一个中可以生成一个二维数组。
外层的For循环产生(行)元素,而内层的For循环产生(列)。
6、利用(相关滤波)可以方便地从复杂的待测信号中分离出某一特定频率的信号。
采样间隔是指(一个连续采集的序列中,相邻两次采集之间的时间间隔)。
7、虚拟仪器最核心的思想是(硬件实现的功能软件化),从而降低系统成本,增强系统功能与灵活性。
8、如果没有现成的数据采集卡,我们也可以利用LabVIEW中的(动态链接库)功能实现数据采集。
9、Sequence结构有(重叠式和平铺式)两种方式。
10、框图程序是由(节点)、(端口)和(连线)组成的可执行代码。
二、单项选择题。
(本题共5小题,每个小题有四个选项,从中选出正确的选项,每小题2分,共10分。
)1、当一个函数的error in带有错误信息时,下列哪种说法是正确的。
( D )A、该函数会对错误信息进行处理B、该函数不会作任何操作,而是直接将错误信息传递给error out,且不会将自身函数发生的错误加进去。
C、该函数将会发出错误信息警告,且使程序终止运行。
D、该函数会直接将错误信息传递给error out。
且会将自身函数发生的错误也一并加进去。
2、下列哪种说法是错误的?( B )A、虚拟仪器采用的是面向对象和可视化编程技术。
B、在程序运行的过程中波形的可见性是不可以改变的。
C、在LabVIEW中,VI程序的运行是数据流驱动的。
D、在创建子程序时,可以使用连线工具给前面板的控制器和指示器分配端口。
4.8习题44.1编写程序,要求产生20个20上下浮动5的随机数分别存储为文本文件,电子表格文件和二进制文件;然后编写另外的程序读上述文件中的数据并在前面板中显示出来。
参考答案:前面板与程序框图≡[o]EF≡⅛S -------- H4.2编写程序,要求模拟一个含有正弦波和方波的双通道波形数据存储为波形文件,并要求文件中显示的存储时间为当前系统时间。
参考答案:保存路径可以自由选择,保存格式可以是二进制。
3 .设计一个Vl来测量温度(温度是用一个20到40的随机整数来代替),每隔0.25秒测一次,共测定5秒。
在数据采集过程中,Vl将在波形Chart 上实时地显示测量结果。
采集过程结束后,在GraPh 上画出温度数据曲线,并且把测量的温度值以文件的形式存盘。
存盘格式为:点数时间(三)温度值(度) 1 0.25 前面板参考下图4 .利用AcquireTemperatureDataValue(Simulated).vi,每500ms 采集一次温度,取当前温度和最后两次温度的平均值,波形显示并同时把当前温度记录到一个文本文件中。
前面板参考下图78.2输由裁殂停止程序框图参考下图5 .从信号处理-信号生成子选板里选取正弦波和均匀白噪声,分别得到正弦、噪声和余弦三种信号,显示在表格和波形图中,并使用写入电子表格文件把数据保存下来。
前面板参考下图曲线。
ES添加的雌2程序框图参考下图回波形图2 —Iglr凝口的S 烟2 O0.062750.1253-0.18731 0.2486,0.30901 0.3681;0.425770.481750.5358;0.5877€0.6374; -0.4262-0.4039-0.00730.334Φ 0.0930?0.1075; -0.06860.17OOf0.4616: -0.054S0.363&-0.4233 0.9980;0.992Γ0.9822( 0.9685f0.951Of 0.9297;0.9048;0.8763( 0.844310.809010.77051 。
4.9 设计V I ,把两个输入数值相加再乘以20。
4.10 设计VI ,输入一个数,判断这个数是否在10~100之间。
或者4.11 设计VI ,比较两个数,如果其中一个数大于另一个数,则点亮led 指示灯。
4.12设计VI ,产生一个0.0到10.0的随机数与10.0相乘,然后通过一个VI 子程序将积与100相加后开方。
(1)子VI (2)调用子VI5.5 设计VI ,求0~99之间所有偶数的和。
5.6 设计VI ,求一个一维数组中所有元素的和。
5.7 设计VI ,计算∑x!n x=15.8 设计VI ,在前面板放置一个布尔按钮和一个字符串显示控件,要求当按钮按下时,显示“按钮被按下”,当按钮被松开时,显示“按钮被松开”。
5.9 设计VI ,使用公式节点,完成下面公式的计算。
y1=x^2+x+1; y2=ax+b;5.10 设计VI ,将两个字符串连接成一个字符串。
5.11 设计VI ,建立一个簇,包含个人姓名、性别、年龄、民族、专业等信息,并使用“解除捆绑”函数,将簇中各个元素分别取出。
5.12 设计VI ,利用全局变量将一个VI 产生的正弦波在另一个VI 显示。
(1)第一个vi ,产生波形数据,存入全局变量中(2)全局变量 (3)第二个vi ,用来显示波形5.13 设计VI,将含有10个随机数的一维数组存储为电子表格文件。
5.14 设计VI,将三角波生成器产生的三角波数据存储为二进制文件。
5.15 设计VI,产生500个随机数并使用波形显示控件显示波形,计算随机数的平均值、最大值、最小值,并在前面板上显示计算结果。
5.16 设计VI,在波形图上用两种不同的颜色显示一条正弦曲线和一条余弦曲线,每条曲线长度为128点,其中X0=0,dX=1,余弦曲线的X0=2,dX=5.5.17 设计VI,用XY图显示一个半径为5的圆。
5.18 设计VI,用数字波形图显示数组各元素对应的二进制信号,数组为(0,7,14,21,9,35,13)。

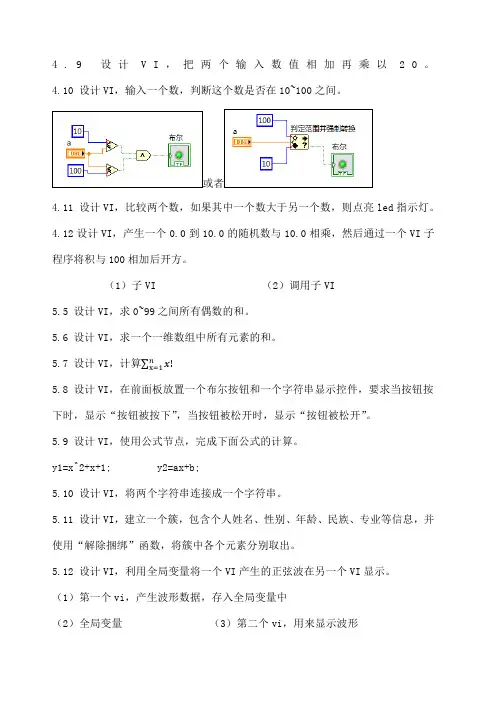

4.9 设计VI,把两个输入数值相加再乘以20。
4.10 设计VI,输入一个数,判断这个数是否在10~100之间。
或者4.11 设计VI,比较两个数,如果其中一个数大于另一个数,则点亮led指示灯。
4.12设计VI,产生一个0.0到10.0的随机数与10.0相乘,然后通过一个VI子程序将积与100相加后开方。
(1)子VI (2)调用子VI5.5 设计VI,求0~99之间所有偶数的和。
5.6 设计VI ,求一个一维数组中所有元素的和。
5.7 设计VI ,计算 x !n x=15.8 设计VI ,在前面板放置一个布尔按钮和一个字符串显示控件,要求当按钮按下时,显示“按钮被按下”,当按钮被松开时,显示“按钮被松开”。
5.9 设计VI,使用公式节点,完成下面公式的计算。
y1=x^2+x+1; y2=ax+b;5.10 设计VI,将两个字符串连接成一个字符串。
5.11 设计VI,建立一个簇,包含个人姓名、性别、年龄、民族、专业等信息,并使用“解除捆绑”函数,将簇中各个元素分别取出。
5.12 设计VI,利用全局变量将一个VI产生的正弦波在另一个VI显示。
(1)第一个vi,产生波形数据,存入全局变量中(2)全局变量(3)第二个vi,用来显示波形5.13 设计VI,将含有10个随机数的一维数组存储为电子表格文件。
5.14 设计VI,将三角波生成器产生的三角波数据存储为二进制文件。
5.15 设计VI,产生500个随机数并使用波形显示控件显示波形,计算随机数的平均值、最大值、最小值,并在前面板上显示计算结果。
5.16 设计VI,在波形图上用两种不同的颜色显示一条正弦曲线和一条余弦曲线,每条曲线长度为128点,其中X0=0,dX=1,余弦曲线的X0=2,dX=5.5.17 设计VI,用XY图显示一个半径为5的圆。
5.18 设计VI,用数字波形图显示数组各元素对应的二进制信号,数组为(0,7,14,21,9,35,13)。
虚拟仪器试题及答案一、选择题1. 虚拟仪器的核心是()A. 软件B. 硬件C. 计算机D. 数据采集卡答案:C2. 下列哪项不是虚拟仪器的基本组成元素?()A. 计算机平台B. 信号处理软件C. 专用仪器箱D. 传统的模拟示波器答案:D3. 虚拟仪器技术中,用于模拟传统仪器面板的软件是()A. 虚拟面板B. 信号处理软件C. 测量数据记录软件D. 硬件驱动程序答案:A二、判断题4. 虚拟仪器可以脱离计算机独立运行。
(对/错)答案:错5. 虚拟仪器的灵活性和可扩展性优于传统仪器。
(对/错)答案:对三、简答题6. 简述虚拟仪器的主要优势。
答案:虚拟仪器的主要优势包括成本效益高、灵活性强、易于升级和扩展、用户界面友好、数据处理能力强等。
7. 描述虚拟仪器在数据采集过程中的基本步骤。
答案:虚拟仪器在数据采集过程中的基本步骤包括:确定测量需求、选择适当的硬件、安装和配置硬件驱动程序、开发或选择适当的测量软件、进行实际测量、分析和处理数据。
四、计算题8. 假设一个虚拟仪器系统在1秒内采集了1000个数据点,每个数据点为16位分辨率。
计算该系统在1分钟内采集的数据量(以字节为单位)。
答案:首先计算每秒的数据量,1000个数据点 * 16位 = 16000位。
由于1字节=8位,所以每秒的数据量为16000位 / 8 = 2000字节。
1分钟=60秒,因此1分钟内的数据量为2000字节/秒 * 60秒 = 120000字节。
五、论述题9. 论述虚拟仪器在现代工业自动化中的应用及其重要性。
答案:虚拟仪器在现代工业自动化中的应用非常广泛,包括但不限于过程控制、质量检测、设备监控、数据记录和分析等。
其重要性体现在能够提供高度集成的自动化解决方案,提高生产效率,降低成本,增强系统的可靠性和安全性。
此外,虚拟仪器的灵活性和可定制性使得它能够适应多变的生产需求,快速响应市场变化。
六、案例分析题10. 某工厂需要监控生产线上的温度变化,以确保产品质量。

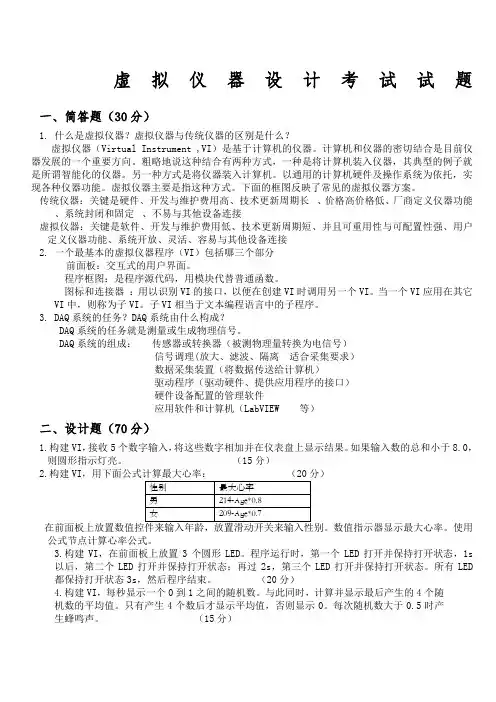

虚拟仪器设计考试试题一、简答题(30分)1.什么是虚拟仪器?虚拟仪器与传统仪器的区别是什么?虚拟仪器(Virtual Instrument ,VI)是基于计算机的仪器。
计算机和仪器的密切结合是目前仪器发展的一个重要方向。
粗略地说这种结合有两种方式,一种是将计算机装入仪器,其典型的例子就是所谓智能化的仪器。
另一种方式是将仪器装入计算机。
以通用的计算机硬件及操作系统为依托,实现各种仪器功能。
虚拟仪器主要是指这种方式。
下面的框图反映了常见的虚拟仪器方案。
传统仪器:关键是硬件、开发与维护费用高、技术更新周期长、价格高价格低、厂商定义仪器功能、系统封闭和固定、不易与其他设备连接虚拟仪器:关键是软件、开发与维护费用低、技术更新周期短、并且可重用性与可配置性强、用户定义仪器功能、系统开放、灵活、容易与其他设备连接2.一个最基本的虚拟仪器程序(VI)包括哪三个部分前面板:交互式的用户界面。
程序框图:是程序源代码,用模块代替普通函数。
图标和连接器:用以识别VI的接口,以便在创建VI时调用另一个VI。
当一个VI应用在其它VI中,则称为子VI。
子VI相当于文本编程语言中的子程序。
3.DAQ系统的任务?DAQ系统由什么构成?DAQ系统的任务就是测量或生成物理信号。
DAQ系统的组成:传感器或转换器(被测物理量转换为电信号)信号调理(放大、滤波、隔离适合采集要求)数据采集装置(将数据传送给计算机)驱动程序(驱动硬件、提供应用程序的接口)硬件设备配置的管理软件应用软件和计算机(LabVIEW 等)二、设计题(70分)1.构建VI,接收5个数字输入,将这些数字相加并在仪表盘上显示结果。
如果输入数的总和小于8.0,则圆形指示灯亮。
(15分)2.构建VI公式节点计算心率公式。
3.构建VI,在前面板上放置3个圆形LED。
程序运行时,第一个LED打开并保持打开状态,1s以后,第二个LED打开并保持打开状态;再过2s,第三个LED打开并保持打开状态。
虚拟仪器考试题及答案一、单项选择题(每题2分,共20分)1. 虚拟仪器的核心技术是()。
A. 虚拟技术B. 计算机技术C. 软件技术D. 网络技术答案:C2. 虚拟仪器与传统仪器相比,最大的优势在于()。
A. 价格更低B. 体积更小C. 灵活性更高D. 精度更高答案:C3. 虚拟仪器中,用于数据采集的硬件设备是()。
A. 虚拟示波器B. 虚拟频谱仪C. 虚拟数据采集卡D. 虚拟信号发生器答案:C4. 在虚拟仪器中,用于图形化编程的软件是()。
A. LabVIEWB. MATLABC. PythonD. C++ Builder答案:A5. 虚拟仪器的图形化编程语言G语言是基于()。
A. 面向对象编程B. 面向过程编程C. 事件驱动编程D. 函数式编程答案:C6. 虚拟仪器的图形化编程语言G语言中,用于表示数据流的图形元素是()。
A. 函数块B. 子VIC. 终端D. 连线答案:D制的图形元素是()。
A. 函数块B. 子VIC. 循环结构D. 条件结构答案:C8. 虚拟仪器的图形化编程语言G语言中,用于表示程序模块的图形元素是()。
A. 函数块B. 子VIC. 终端D. 连线答案:B出的图形元素是()。
A. 函数块B. 子VIC. 终端D. 连线答案:C10. 虚拟仪器的图形化编程语言G语言中,用于表示程序逻辑的图形元素是()。
A. 函数块B. 子VIC. 终端D. 连线答案:A二、多项选择题(每题3分,共15分)11. 虚拟仪器的主要组成部分包括()。
A. 计算机B. 软件C. 硬件D. 网络答案:A、B、C12. 虚拟仪器的硬件设备主要包括()。
A. 数据采集卡B. 信号发生器C. 频谱仪D. 显示器答案:A、B13. 虚拟仪器的软件主要包括()。
A. 操作系统B. 编程语言C. 图形化编程软件D. 应用程序答案:B、C、D14. 虚拟仪器的图形化编程语言G语言的特点包括()。
A. 可视化B. 模块化C. 事件驱动D. 面向对象答案:A、B、C15. 虚拟仪器的应用领域包括()。

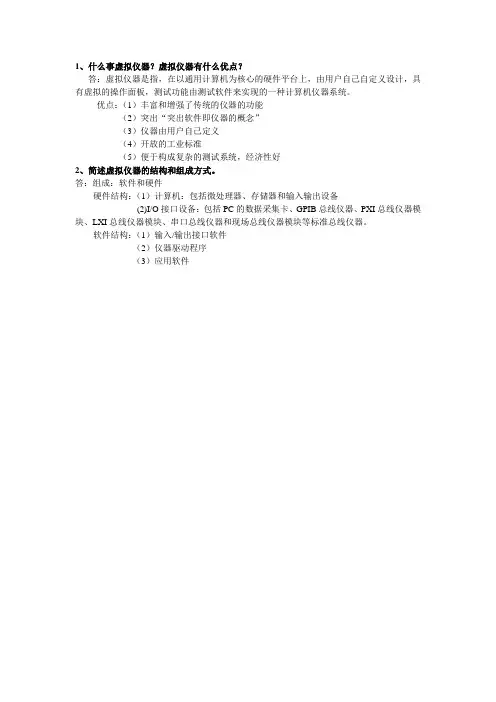

1、什么事虚拟仪器?虚拟仪器有什么优点?
答:虚拟仪器是指,在以通用计算机为核心的硬件平台上,由用户自己自定义设计,具有虚拟的操作面板,测试功能由测试软件来实现的一种计算机仪器系统。
优点:(1)丰富和增强了传统的仪器的功能
(2)突出“突出软件即仪器的概念”
(3)仪器由用户自己定义
(4)开放的工业标准
(5)便于构成复杂的测试系统,经济性好
2、简述虚拟仪器的结构和组成方式。
答:组成:软件和硬件
硬件结构:(1)计算机:包括微处理器、存储器和输入输出设备
(2)I/O接口设备:包括PC的数据采集卡、GPIB总线仪器、PXI总线仪器模块、LXI总线仪器模块、串口总线仪器和现场总线仪器模块等标准总线仪器。
软件结构:(1)输入/输出接口软件
(2)仪器驱动程序
(3)应用软件。
级虚拟仪器试卷A系别 专业班级 学号 姓名 课程类别:选修课 适用专业:自动化 试卷编号:A题目 一 二 三 四 五 六 总分 满分 141210122032100 得分一、填空题(每题2分,共14分)1、构成虚拟仪器的硬件平台有( )与( ),虚拟仪器软件由( )与( )两大部分构成。
2、虚拟仪器的构成方式有五种类型,即( )、( )、( )、( )与( )。
3、一个VI 由两部分构成:( )与( )。
4、LabVIEW 有三个模板,即( )、( )与( )。
5、数据采集卡(DAQ 卡)由( )、( )、( )与( )几个部分构成。
6、虚拟仪器技术沿着两条主线进展:( )与( )。
7、流程图由( )、( )、( )与( )构成。
二 、选择题(从下列各题的备选答案中选出一个或者两个正确答案,并将其代号写在题干后面的括号内。
答案选错或者未选全者,该题不得分。
每题2分,共12 分)1、LabVIEW 代码如何执行?( )A 代码顺序执行,依照图标在框图中放置的位置B 代码从右到左,由上到下顺序执行。
C 代码以数据流的方式执行。
D 代码并行执行与顺序执行同时进行。
2、用Sine Wave.vi 图标产生正弦波仿真波形,能够设置的输入参数有:( ) A 总点数N (samples ) B 幅值(amplitude ) C 占空比 D 数字频率(f )3、下列工具说法不正确的是:( ) A操作工具 B定位/选择工具 C探针工具 D高亮执行按钮4下列说法错误的有:( )A 前面板控件有新式、经典与系统三种样式。
B 可通过在控件上单击鼠标右键更换其属性。
C 子VI 是层次化与模块化VI 的关键组件。
D 修饰子模板可用于给前后面板进行得分 阅卷人得分 阅卷人装饰。
5、用Butterworth Filters.vi图标进行滤波,输入端口可设置的参数有:()A采样频率(sampling freq:fs) B低截止频率(low cutoff freq: fl )C滤波器的类型(filter type) D纹波的幅度(ripple) E滤波器的阶次(order)6、下列哪个分析函数不能够在LabVIEW的信号处理中完成?()A快速傅里叶变换(FFT) B数据采集(Data Acquisition )C功率谱分析 D联合时频分析 E波形生成三、推断题(下列命题你认为正确的在题前的括号Array内打√;错误的,填×。
西华大学虚拟仪器复习试题文件管理序列号:[K8UY-K9IO69-O6M243-OL889-F88688]虚拟仪器复习试题(满分100分)一、填空题。
(本题共10小题,15个填空,每空1分,共15分。
)1、一个完整的VI包括三个部分:( 前面板(控制控件:用户输入,参数设置;指示控件:显示输出)、程序框图(节点,端口,数据连线)、图标/连接口 )。
2、LabVIEW有四种类型的节点:(函数)、(VI)、(结构)和(代码接口)3、Sequence结构有(重叠式和平铺式)两种方式。
4、Chart和Graph区别两者的数据组织和波形刷新方式不同5、全局变量相对于局部变量的优点?在两个独立,同时运行的VI之间传递数据。
6、虚拟仪器的特点?1)软件定义,柔性结构,灵活组态,能够自由发挥。
2)集多种功能于一体,多功能多用途。
3)丰富的软件资源,极高的运行速度和庞大的存储空间,强大的分析处理能力。
4)操作简便,功能操作的单纯化和面板布置的简洁化。
5)开发难度低,效率高,周期短,成本低,缩小了系统尺寸,提高工作速度。
7、移位寄存器的用途是什么怎么初始化移位寄存器答:①移位寄存器主要用于While循环和For循环,将上一次循环的值传给下一次循环。
还可以存储前几次循环的值,在移位寄存器的左端口或右端口上右击鼠标弹出菜单,选择Add Element选项,可创建附加的左端口来存储前几次循环的值。
②在循环外将初始值连到移位寄存器的左端口,有默认初值。
8、创建一个VI程序的步骤?答:(1)前面板的设计(工具模板和控件模板)。
(2)框图程序的设计(工具模板和函数模板)并画出正确连线。
(3)程序的运行和调试【{1}因为For循环的常用来处理数组,所以数据出口的自动索引默认为(有)。
而While循环的数据出口的自动索引默认为(无)。
{2}使用两个For循环,把其中一个嵌套在另一个中可以生成一个二维数组。
外层的For循环产生(行)元素,而内层的For循环产生(列)。
4.10 设计VI ,输入一个数,判断这个数是否在10~100之间。
或者4.11 设计VI ,比较两个数,如果其中一个数大于另一个数,则点亮led 指示灯。
4.12设计VI ,产生一个0.0到10.0的随机数与10.0相乘,然后通过一个VI 子程序将积与100相加后开方。
(1)子VI(2)调用子VI 5.5 设计VI ,求0~99之间所有偶数的和。
5.6 设计VI ,求一个一维数组中所有元素的和。
5.7 设计VI ,计算∑x !x x =15.8 设计VI ,在前面板放置一个布尔按钮和一个字符串显示控件,要求当按钮按下时,显示“按钮被按下”,当按钮被松开时,显示“按钮被松开”。
5.9 设计VI ,使用公式节点,完成下面公式的计算。
y1=x^2+x+1;y2=ax+b;5.10 设计VI,将两个字符串连接成一个字符串。
5.11 设计VI,建立一个簇,包含个人姓名、性别、年龄、民族、专业等信息,并使用“解除捆绑”函数,将簇中各个元素分别取出。
5.12 设计VI,利用全局变量将一个VI产生的正弦波在另一个VI显示。
(1)第一个vi,产生波形数据,存入全局变量中(2)全局变量(3)第二个vi,用来显示波形5.13 设计VI,将含有10个随机数的一维数组存储为电子表格文件。
5.14 设计VI,将三角波生成器产生的三角波数据存储为二进制文件。
5.15 设计VI,产生500个随机数并使用波形显示控件显示波形,计算随机数的平均值、最大值、最小值,并在前面板上显示计算结果。
5.16 设计VI,在波形图上用两种不同的颜色显示一条正弦曲线和一条余弦曲线,每条曲线长度为128点,其中X0=0,dX=1,余弦曲线的X0=2,dX=5.5.17 设计VI,用XY图显示一个半径为5的圆。
5.18 设计VI,用数字波形图显示数组各元素对应的二进制信号,数组为(0,7,14,21,9,35,13)。
6.8 设计VI,用3种不同的形式产生正弦波信号。
虚拟仪器期末练习题1、创建一个VI,比较两个数,如果一个数不大于另一个数,则点亮指示灯。
2、比较前面板中输入的3个数,并输出其中最大值3、输入一个自然数n,求1-10之间的所有自然数之和。
(用循环和非循环两种方法)4、在前面板输入一个3位整数,将其百位数值和个位数值对调后在前面板输出此新数。
5、利用公式节点计算位移和速度(s=v0t+0.5*a*t*t; vt=v0+at)6、用反馈节点求1—n的和。
7、数值从1开始每隔1秒加1,并输出显示,单击“停止”按钮,停止累加,退出程序。
(用反馈节点)8、输入数值n,求n!,并输出显示。
9、输入数值n,求0+1+2+…+n的和并显示。
(分别用while循环和for循环做)10、求1-100之间的奇数之和。
11、有一计算标准体重的公式,男士:标准体重(kg)=身高(cm)-105,女士:标准体重(kg)=身高(cm)-108,波动范围在正负10%属于正常,利用公式节点实现该功能。
12、(求数组最大值与最小值)找出数组中元素的最大值和最小值以其所在位置的索引值。
13、(数组索引)用数组索引函数获得数组中每一个数值。
14、(创建数组)将多个数值或字符串创建成一个一维数组。
15、(计算数组大小)计算一维或两维数组中每一维中数据成员的个数。
17、(数组索引)用数组索引函数获得数组中每一个数值。
18、(提取子数组)用数组子函数得到原来数组的子数组。
19、(数组插入) 在数组中指定的位置插入新的元素或子数组构成新的数组。
20、(一维数组排序) 将一维数组各元素从小到大排序后输出。
21、(搜索一维数组) 从一维数组各元素中找到指定的元素。
22、(二维数组转置) 将一个二维数组转置后得到一个新的二维数组。
23、(数组元素算术运算) 将一维数组中各元素相加或相乘,并输出结果。
24、用波形图绘制正弦曲线和随机曲线。
25、用波形图绘制出 的曲线。
26、用波形图表绘制随机数、随机数+10和随机数-10三个波形。
4.9设计VI,把两个输入数值相加再乘以 20。
4.12设计VI,产生一个0.0到10.0的随机数与10.0相乘,然后通过一个 VI 子程序将积与 100相加后开方。
5H 20(a + b)*2O4.10设计VI,输入一个数,判断这个数是否在10~100 之间。
4.11设计VI,比较两个数,如果其中一个数大于另一个数,则点亮 led 指示灯。
(2)调用子VI(1)子 VI5.8 设计VI,在前面板放置一个布尔按钮和一个字符串显示控件,要求当按钮按下时,显 示“按钮被按下”,当按钮被松开时,显示“按钮被松开” 。
5.6设计VI,求一个一维数组中所有元素的和。
HBL |国——:口厂确定技祖I 鼠后按下?,卜[宏钮镀按下时闾 拄件弓半 坐标Irr?!组合键77tt 台谴一放弃?-…叵回••••整组亨与自享符君5.9设计VI,使用公式节点,完成下面公式的计算。
y1=x A2+x+1; y2=ax+b;5.10设计VI,将两个字符串连接成一个字符串。
字若玉5.11设计VI,建立一个簇,包含个人姓名、性别、年龄、民族、专业等信息,并使用“解除捆绑”函数,将簇中各个元素分别取出。
姓名■ tlhL七I性别民族Mb< Iw►fbc全局变量(2)全局变量(3)第二个vi ,用来显示波形5.13设计VI,将含有10个随机数的一维数组存储为电子表格文件。
5.14设计VI ,将三角波生成器产生的三角波数据存储为二进制文件。
采集点数信号就塞|[ BB15.15设计VI,产生500个随机数并使用波形显示控件显示波形,计算随机数的平均值、最大值、最小值,并在前面板上显示计算结果。
5.16设计VI,在波形图上用两种不同的颜色显示一条正弦曲线和一条余弦曲线,每条曲线长度为128点,其中 X0=0, dX=1,余弦曲线的 X0=2, dX=5.5.17设计VI,用XY图显示一个半径为 5的圆。
5.18设计VI,用数字波形图显示数组各元素对应的二进制信号,数组为(0,7,14,21,9,35,13)1) 2)3)6.10 设计VI,产生两个叠加噪声的正弦信号,并实现两信号的的互相关,判断两信号的相 关性。
一、选择题:1、下面选项中,哪个是更新前面板显示控件的最好方法?[ B ](A) 使用局部变量;(B) 直接连线到显示控件的接线端;(C) 使用功能全局变量;(D) 使用"值"属性节点。
2、与局部变量相比,下面哪个描述表明了全局变量的优势?[ C ](A) 全局变量自身不需要标签就可执行;(B) 全局变量遵循数据流模式,因此不会引起竞争情况;(C) 全局变量可以在两个独立的同时运行的VI之间传递数据;(D) 只有全局变量能传递数组数据,而局部变量不能。
3、输入一个表示圆形的数据。
圆形数据包括一个x 坐标,一个y 坐标,以及半径值。
这三个数据都是双精度的。
用户今后可能需要保存圆的颜色,这个值用一个整型变量表示。
在前面板窗口中如何表示圆呢?[ D ](A) 分别需要三个输入控件,用于表示两个位置量和一个半径值;(B) 一个包含所有数据的簇;(C) 一个包含三个元素的数组;(D) 一个自定义类型包含一个簇。
4、如存储的数据将被其他工程师通过Microsoft Excel分析。
应使用哪种存储格式?[ B ] (A) TDM;(B) 用制表符(Tab)分隔的ASCII;(C) 数据记录;(D) 自定义二进制格式。
5、下面的描述中哪个是错误的?[ D ](A) 子VI连线板定义了输入输出的连线地方;(B) 子VI连线板上的端子颜色与其相连的控件数据类型是一致的;(C) 必须有一个图表/连线板才能使用子VI;(D) 在函数面板中可以编辑子VI的图标。
6、创建一个数组的最高效方法是:[ A ](A) 使用一个带自动索引的While循环;(B) 初始化一个数组并在While循环中替换其元素;(C) 在While循环中放置一个创建数组函数;(D) 使用一个带自动索引的For循环。
7、开发只有一个输出的子VI。
在一个调用VI中需要使用该子VI。
下面选项中,哪个是使用数据流来控制子VI执行的最好方法?[ A ](A) 修改子VI,创建错误簇并在调用VI中使用;(B) 在一个顺序结构中使用子VI;(C) 修改子VI,创建虚设的输入端并在调用VI中使用;(D) 修改子VI,创建一个全局变量并在调用VI中使用。
虚拟仪器复习试题(满分100分)
一、填空题。
(本题共10小题,15个填空,每空1分,共15分。
)
1、一个完整的VI包括三个部分:( 前面板、框图程序、图标/连接口 )。
2、LabVIEW有四种类型的节点:(函数)、(子程序)、结构和代码接口。
3、因为For循环的常用来处理数组,所以数据出口的自动索引默认为(有)。
4、而While循环的数据出口的自动索引默认为(无)。
5、使用两个For循环,把其中一个嵌套在另一个中可以生成一个二维数组。
外层的For循环产生(行)元素,而内层的For循环产生(列)。
6、利用(相关滤波)可以方便地从复杂的待测信号中分离出某一特定频率的信号。
采样间隔是指(一个连续采集的序列中,相邻两次采集之间的时间间隔)。
7、虚拟仪器最核心的思想是(硬件实现的功能软件化),从而降低系统成本,增强系统功能与灵活性。
8、如果没有现成的数据采集卡,我们也可以利用LabVIEW中的(动态链接库)功能实现数据采集。
9、Sequence结构有(重叠式和平铺式)两种方式。
10、框图程序是由(节点)、(端口)和(连线)组成的可执行代码。
二、单项选择题。
(本题共5小题,每个小题有四个选项,从中选出正确的选项,每小题2分,共10分。
)
1、当一个函数的error in带有错误信息时,下列哪种说法是正确的。
( D )
A、该函数会对错误信息进行处理
B、该函数不会作任何操作,而是直接将错误信息传递给error out,且不会将自身函数发生的错误加进去。
C、该函数将会发出错误信息警告,且使程序终止运行。
D、该函数会直接将错误信息传递给error out。
且会将自身函数发生的错误也一并加进去。
2、下列哪种说法是错误的?( B )
A、虚拟仪器采用的是面向对象和可视化编程技术。
B、在程序运行的过程中波形的可见性是不可以改变的。
C、在LabVIEW中,VI程序的运行是数据流驱动的。
D、在创建子程序时,可以使用连线工具给前面板的控制器和指示器分配端口。
3、下列说法中哪种说法是正确的?( C )
A、While循环只有在条件端口接收到的值为True时才停止循环
B、While循环不满足条件,1次也不执行
C、For循环当N<1时,1次都不执行
D、For循环可以嵌套,而While循环不可以嵌套
4、当数据采集卡组态成DIFF模式时,将使用差分连接方式,使用这种连接方式下列哪种说法是错误的?( C )
A、可以减少尖峰噪声
B、增加噪声抑制
C、增大了尖峰噪声
D、增加共模信号抑制
5、下列哪种总线产品对PCI总线产品完全兼容。
(A)
A、PXI总线
B、GPIB总线
C、VXI总线
D、RS-232串口总线
三、简答题。
(本题共三个小题,每个小题5分,共15分。
)
1、在LabVIEW中有哪三种用来创建和运行程序的摸板?它们都有哪些用途?
答:LabVIEW中有三种用来创建和运行程序的模板:工具模板,控制模板和函数模板。
工具模板包括了程序的创建、修改和调试时用的工具;控制模板主要用于在前面板中添加指示器和控制器;而函数模板则用于创建框图程序,它包含了很多函数子模板。
2、移位寄存器的用途是什么?怎么初始化移位寄存器?
答:①移位寄存器主要用于While循环和For循环,将上一次循环的值传给下一次循环。
还可以存储前几次循环的值,在移位寄存器的左端口或右端口上右击鼠标弹出菜单,选择Add Element选项,可创建附加的左端口来存储前几次循环的值。
②在循环外将初始值连到移位寄存器的左端口,有默认初值。
3、VI子程序的连接端口的作用是?如何来定义VI子程序的连接口?
答:VI子程序的连接口端口用于与主VI程序之间传递数据。
定义VI子程序连接口时先选择子VI所需要的端口数,然后将前面板的指示器和控制器分配给每一个端口。
4、虚拟仪器通用测试平台由哪几个部分组成?它们主要又包括哪些部分?
答:虚拟仪器通用测试平台由硬件和软件两大部分组成。
硬件部分包括:(1)个人计算机(PC),具有运行图形化编程软件的能力;(2)外置式多功能DAQ主板,具有数据采集、信号产生、定时计数、数据通信等多种功能,它通过标准总线接口与计算机相连;(3)系列化的测试与
实验电路模板,它包括模拟和数字电路等各种基本单元电路和信号调理电路,作为被测试的对象或测试的辅助电路插接在DAQ主板上。
软件部分包括:(1)基于Windows环境下的虚拟仪器软件开发平台LabVIEW或LabWindows/CVI;(2)虚拟仪器库,包括有示波器、信号源、电压表、计数器等十余种虚拟仪器驱动程序库;(3)系列化的测试与实验的示范程序软件包。
5、什么是VISA?VISA有哪些特点?
答:VISA是虚拟仪器软件结构(Virtual Instrument Software Architecture)的简称,是由VXI plug & play系统联盟所统一制定的I/O接口软件标准及其相关规范的总称。
一般称这个I/O函数库为VISA库(用于仪器编程的标准I/O函数库)。
VISA函数库驻留于计算机系统中,是计算机与仪器之间的标准软件通信接口,用以实现对仪器的控制。
四、程序设计题。
(本题共5个小题,1到3小题每题10分,4和5小题每题15分,共60分。
)
1、创建一个VI程序,该程序可以产生一个六行四列的二维数组(数组元素为0到10的随机整数),并把二维数组的前三行、前三列单独提出来,做为一个新的数组。
答案:
前面板框图程序
2、用0-100的随机数代替摄氏温度,将每500ms采集的温度的变化波形表示出来,并设定上下限,温度高于上限或者低于下限分别点亮对应的指示灯。
并将其上下限也一并在波形中表示出来。
答案:
前面板框图程序
3、创建一个程序,产生正弦波、三角波、矩形波、锯齿波,并显示出来。
波形的频率和幅度可以改变。
用一个旋钮式开关来选择产生哪种波形。
答案:
前面板框图程序
4、(1)创建一个VI子程序,该子程序的功能是用公式节点来产生一个模拟压力,其计算公式是P=80+18.253V+1.244V*V。
V是1到5的随机数。
(2)调用(1)的子程序,每0.5秒测量一次压力,共测量20次,将当前的压力值在波形中表示出来,并求出压力的最大值、最小值和平均值。
答案:
1、
前面板框图程序
2、
前面板框图程序
5、设计一个VI来测量温度(温度是用一个20到40的随机整数来代替),每隔0.25秒测一次,共测定5秒。
在数据采集过程中,VI将在波形Chart上实时地显示测量结果。
采集过程结束后,在Graph上画出温度数据曲线,并且把测量的温度值以文件的形式存盘,
6、存盘格式为:
7、点数时间(S) 温度值(度)
8、1 0.25 78
9、2 0.50 85
答案:
前面板框图程序
文本文档中存储的数据:
6、创建一个VI程序,该VI程序实现的功能是:
7、 (1)、创建一个程序使之产生0-10的随机整数,并将其做成子VI。
8、(2)、调用(1)中所产生的子VI并判断其产生的随机数是否等于0,如果等于0,则点亮指示灯。
同时,另外设置一个开关来控制指示灯的可见性。
(要求每0.2秒产生一个随机数并用一个开关来控制随机数的产生。
)
答案:
前面板框图程序。
