离心泵及管路特性曲线测定

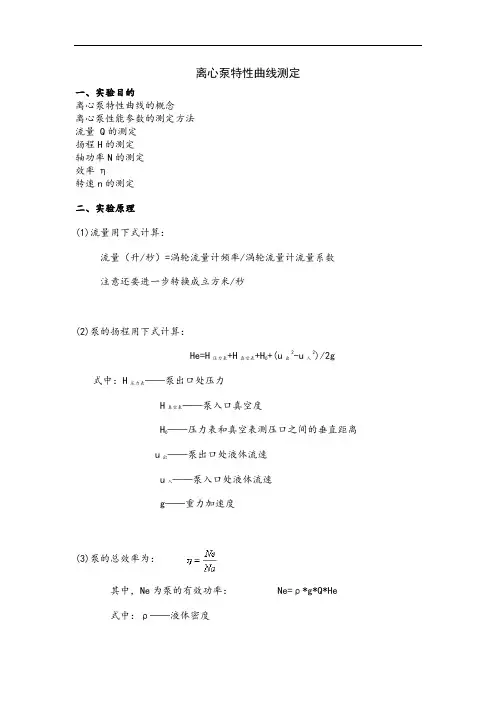

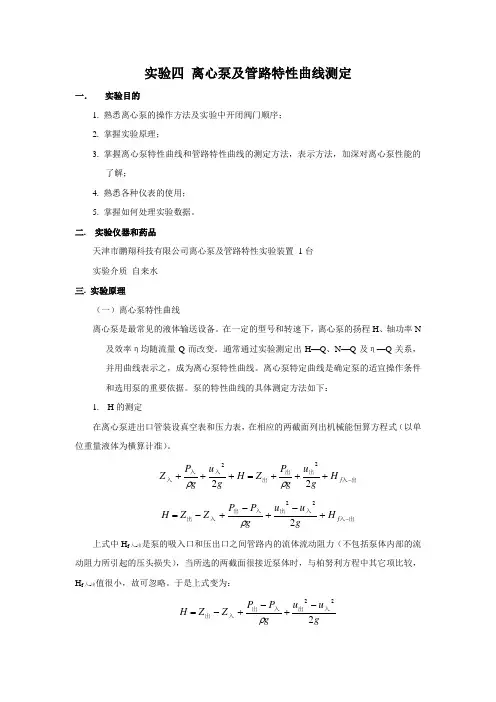

实验四离心泵及管路特性曲线测定
一.实验目的
1. 熟悉离心泵的操作方法及实验中开闭阀门顺序;
2. 掌握实验原理;
3. 掌握离心泵特性曲线和管路特性曲线的
测定方法,表示方法,加深对离心泵性
能的了解;
4. 熟悉各种仪表的使用;
5. 掌握如何处理实验数据。
二. 实验仪器和药品
天津市鹏翔科技有限公司离心泵及管路特性实验装置1台
实验介质自来水
三. 实验原理
(一)离心泵特性曲线
离心泵是最常见的液体输送设备。在一定的型号和转速下,离心泵的扬程H、轴功
率N及效率η均随流量Q而改变。通常
通过实验测定出H—Q、N—Q及η—Q
关系,并用曲线表示之,成为离心泵特
性曲线。离心泵特定曲线是确定泵的适
泵的轴功率N=电动机的输出功率,KW 电动机的输出功率=电动机的输入功率×电动机的效率
泵的轴功率=功率表的读数×电动机效率,KW
1. η的测定
N
Ne =
η 其中102
1000ρ
ρHQ g HQ Ne =
= KW 式中:η---泵的效率; N---泵的轴功率,KW Ne---泵的有效功率,KW H---泵的压头,m Q---泵的流量,m 3/s ρ---水的密度,Kg/m 3 (二)管路特性曲线
当离心泵安装在特定的管路系统中工作时,实际的工作压头和流量不仅与离心泵本身的性能有关,还与管路特性有关,也就是说,在液体输送过程中,泵和管路二者是相互制约的。
管路特性曲线是指流体流经管路系统的流量与所需压头之间的关系。若将泵的特性曲线与
管路特性曲线绘在同一坐标图上,;两曲线交点即为泵在该管路的工作点。因此,如同通过改变阀门开度来改变管路特性曲线,求出泵的特性曲线一样,可通过改变泵转速来改变泵的特性曲线,从而得出管路特性曲线。泵的压头计算同上。
实验装置流程如下:
1—流量调节阀;2—管路调节阀;3—注水口阀门;4—放液阀;
5—单向阀:6—离心泵7—转子流量计;8
—放气口;9—水槽;
10—真空表P0;11—离心泵出口压力
P1;12管路压力P2;
13—漏斗
四. 实验步骤
1. 先熟悉实验设备的操作过程和掌握仪表的使用方法;
2. 关闭离心泵进水口放液阀4,打开注水口阀门3,打开流量调节阀1及管路上阀门2,从漏斗处13向离心泵注水;待注水完毕后,关闭注水口阀门3,同时关闭流量调节阀1;
3. 接通总电源,打开面板上总电源开关;
4. 启动离心泵电源开关;
5. 测量离心泵特性曲线时,先设定变频器频率为某一固定值,启动变频器运转按钮,打开流量调节阀1,注水口阀门3仍关闭,使流量从零至最大或从最大至零变化,测取10组数据,每组数据分别记录流量计读数(在转子流量计上读取)、泵进口真空度P0、泵出口压力P1、功率及两个水温读数(在面板上读取),共读取6个数据,其中在数据处理中物性温度为平均温度;
6. 测量管路特性曲线时,先置流量调节阀1和管路阀门2为某一开度,使系统流量为某一合适值,通过改变变频器设置的频率来改变管路的特性,使频率由低到高或由高到低变化,测取10组数据,每组数据分别记录流量计读数(在转
子流量计上读取)、泵进口真空度P0、泵出口压力P1、功率P、频率f及两个水温读数(在面板上读取),共读取7个数据,其中在数据处理中物性温度为平均温度;
7. 关闭流量调节阀1,关闭变频器运转按钮,再关闭离心泵电源开关,最后关闭总电源开关;
8. 切断总电源。
五、实验数据记录与数据处理
1、设备参数:
项目数值
两取压口垂直
高度差mm
110
离心泵入口管
径mm
53
离心泵出口管
径
50
离心泵型号32FS-8
电源
380V/50 HZ
转速 r/min 2860
功率w750
电机效率50%
扬程m8
流量m3/h7.2
2、把实验数据记录及其处理结果填入下表
(1)离心泵特性曲线实验
项
目
序号Q
m3
/h
P
k
w
P0
M
P
P1
M
P
T1
℃
T2
℃
u1
m/
s
u2
m/
s
△P
M
P
H
m
N
kw
效
率
η
%
1 2 3 4
5
6
7
8
9
10
数据处理
绘制图形(用普通直角坐标纸)
(2)管路特性曲线实验
六、思考题
1、离心泵在启动前为什么要注满水,反之,又会怎样?
项
目 序号
f HZ Q m 3/h P kw P 0 MP P 1 MP T 1 ℃ T 2 ℃ u 1 m/s u 2 m/s
△ P MP
H
m
1
2 3 4 5 6 7 8 9 10
