中国葛洲坝集团股份有限公司桥头路基处理(强夯)试验段总结报告批准:审核:编制:山东枣菏高速公路总承包项目部一分部二○一七年十月目录1 一、施工说明........................................................................................................1二、设计要求及施工参数...................................................................................三、投入的人员、机械 .......................................................................................12四、施工过程........................................................................................................五、质量控制要点................................................................................................55 六、出现问题及处理措施...................................................................................5 七、成果 ................................................................................................................桥头路基处理(强夯)试验段总结报告一、试验段工程简介强夯施工首件工程选在滕州北互通K0+367~K0+407段,本段为K0+427.03分离式立交0#台侧的桥头路基处理,处理宽度为61米,长度为40米,面积为2440m 2。

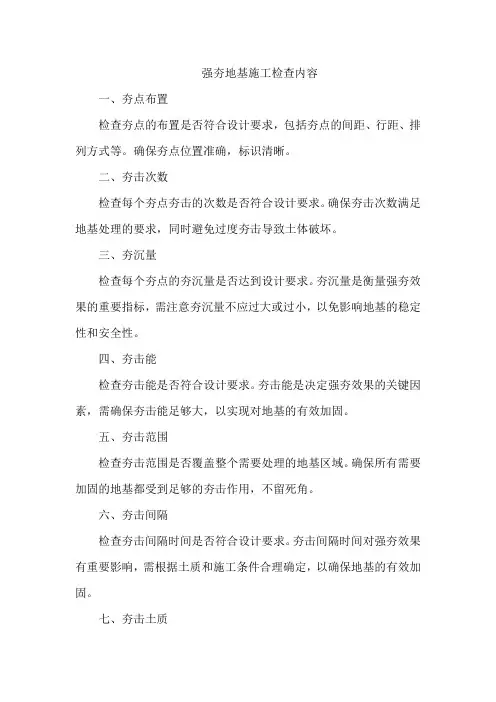

强夯地基施工检查内容一、夯点布置检查夯点的布置是否符合设计要求,包括夯点的间距、行距、排列方式等。
确保夯点位置准确,标识清晰。
二、夯击次数检查每个夯点夯击的次数是否符合设计要求。
确保夯击次数满足地基处理的要求,同时避免过度夯击导致土体破坏。
三、夯沉量检查每个夯点的夯沉量是否达到设计要求。
夯沉量是衡量强夯效果的重要指标,需注意夯沉量不应过大或过小,以免影响地基的稳定性和安全性。
四、夯击能检查夯击能是否符合设计要求。
夯击能是决定强夯效果的关键因素,需确保夯击能足够大,以实现对地基的有效加固。
五、夯击范围检查夯击范围是否覆盖整个需要处理的地基区域。
确保所有需要加固的地基都受到足够的夯击作用,不留死角。
六、夯击间隔检查夯击间隔时间是否符合设计要求。
夯击间隔时间对强夯效果有重要影响,需根据土质和施工条件合理确定,以确保地基的有效加固。
七、夯击土质检查夯击土质是否符合设计要求。
不同的土质对夯击能的吸收和反应不同,需根据实际情况调整施工参数,以确保强夯效果。
八、夯击效果通过观察、测量等方式检查强夯后的地基效果。
评估夯击后的土体密实度、承载力等指标是否达到设计要求,对未达到要求的地基进行补夯或调整施工参数。
九、夯后检测采用适当的检测方法对强夯后的地基进行检测,如平板载荷试验、标准贯入试验等。
通过对检测数据的分析,评估强夯加固效果和地基的承载能力。
确保地基质量满足设计和使用要求。
在强夯施工过程中,应记录各项检查内容,如夯点布置图、夯击次数记录表、夯沉量测量数据等。
这些记录将有助于对施工过程进行追溯和评估,并为后续的工程验收和交付提供依据。
在完成强夯施工后,应编写详细的报告,总结施工过程、检查结果和结论,并提出改进意见和建议。
报告应包括以下内容:1.施工概况:简要介绍工程项目的名称、地点、规模等信息。
2.施工过程:详细描述强夯施工的流程和方法,包括设备选择、参数设定、施工监测等方面的内容。
3.检查结果:汇总各项检查内容的检查结果,如夯点布置、夯击次数、夯沉量等,分析检查结果是否符合设计要求。

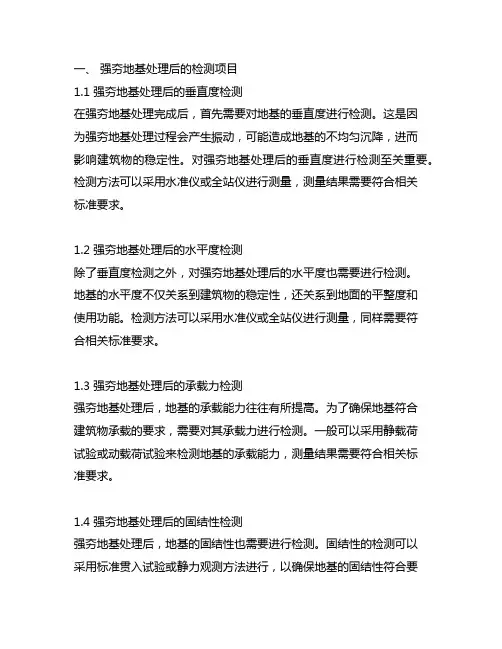

一、强夯地基处理后的检测项目1.1 强夯地基处理后的垂直度检测在强夯地基处理完成后,首先需要对地基的垂直度进行检测。
这是因为强夯地基处理过程会产生振动,可能造成地基的不均匀沉降,进而影响建筑物的稳定性。
对强夯地基处理后的垂直度进行检测至关重要。
检测方法可以采用水准仪或全站仪进行测量,测量结果需要符合相关标准要求。
1.2 强夯地基处理后的水平度检测除了垂直度检测之外,对强夯地基处理后的水平度也需要进行检测。
地基的水平度不仅关系到建筑物的稳定性,还关系到地面的平整度和使用功能。
检测方法可以采用水准仪或全站仪进行测量,同样需要符合相关标准要求。
1.3 强夯地基处理后的承载力检测强夯地基处理后,地基的承载能力往往有所提高。
为了确保地基符合建筑物承载的要求,需要对其承载力进行检测。
一般可以采用静载荷试验或动载荷试验来检测地基的承载能力,测量结果需要符合相关标准要求。
1.4 强夯地基处理后的固结性检测强夯地基处理后,地基的固结性也需要进行检测。
固结性的检测可以采用标准贯入试验或静力观测方法进行,以确保地基的固结性符合要求。
1.5 强夯地基处理后的密实度检测地基的密实度直接影响到其承载能力和稳定性。
强夯地基处理后也需要对其密实度进行检测。
一般可以采用土壤密度计或动力触变仪进行检测,确保地基的密实度符合要求。
1.6 强夯地基处理后的质量控制检测除了以上几项主要的检测项目外,强夯地基处理后还需要进行质量控制检测。
这包括对处理过程的质量进行抽样检测,确保处理工艺符合相关标准要求。
二、强夯地基处理后的检测要求2.1 检测设备的要求对于强夯地基处理后的检测项目,需要使用精密的测量设备进行检测。
如全站仪、水准仪、静载荷试验仪等。
这些设备需要经过校准,并且使用过程中需要按照相关操作规程进行操作,确保测量结果的准确性和可靠性。
2.2 检测人员的要求进行强夯地基处理后的检测需要具备专业的技术水平和丰富的实践经验。
检测人员需具备相关专业背景和资质认证,能够熟练操作检测设备,并准确解读检测结果。
桩基检验报告
报告编号:XXXXXX
检验单位:XXXXX
被检单位:XXXXX
检验时间:XXXX年XX月XX日
一、检验目的
本次检验旨在对被检单位的桩基进行全面检测,确定其质量状况,为后续建设提供科学依据。
二、检验内容
本次检验内容包括:
1.现场桩基验收;
2.桩身稳定性评估;
3.桩端承载力检测;
4.桩的侧阻力检测。
三、检测方法
本次检测采用以下方法:
1.超声波检测法;
2.振动试验法;
3.静载荷试验法。
四、检测结果
1.现场桩基验收
本项检测结果为合格,被检单位的桩基数量、规格、埋深符合
设计要求。
2.桩身稳定性评估
通过超声波检测和振动试验,判定被检单位的桩身稳定性良好,无裂缝、无松动。
3.桩端承载力检测
采用静载荷试验法,对被检单位桩的端承载力进行检测。
结果
显示,桩的承载力达到设计要求,且满足预期目标。
4.桩的侧阻力检测
通过静载荷试验法,检验桩的侧阻力。
结果显示,桩的侧阻力
也达到设计要求,无明显质量问题。
五、结论
经过全面检测,被检单位的桩基质量得到了有效评估,证明了其具备满足建设需要的条件,可以满足工程质量标准要求,建设单位可以放心施工。

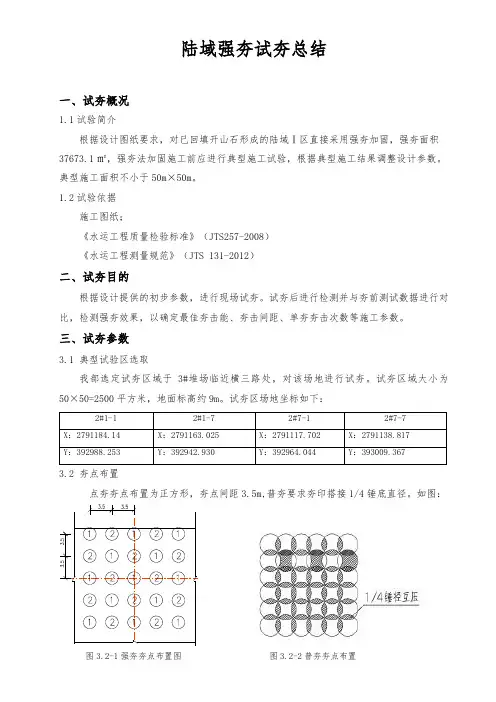

陆域强夯试夯总结一、试夯概况1.1试验简介根据设计图纸要求,对已回填开山石形成的陆域Ⅰ区直接采用强夯加固,强夯面积37673.1㎡,强夯法加固施工前应进行典型施工试验,根据典型施工结果调整设计参数。
典型施工面积不小于50m×50m。
1.2试验依据施工图纸;《水运工程质量检验标准》(JTS257-2008)《水运工程测量规范》(JTS 131-2012)二、试夯目的根据设计提供的初步参数,进行现场试夯。
试夯后进行检测并与夯前测试数据进行对比,检测强夯效果,以确定最佳夯击能、夯击间距、单夯夯击次数等施工参数。
三、试夯参数3.1 典型试验区选取我部选定试夯区域于3#堆场临近横三路处,对该场地进行试夯。
试夯区域大小为50×50=2500平方米,地面标高约9m。
试夯区场地坐标如下:3.2 夯点布置点夯夯点布置为正方形,夯点间距3.5m,普夯要求夯印搭接1/4锤底直径。
如图:图3.2-1强夯夯点布置图图3.2-2普夯夯点布置注:图中①为第一遍强夯夯点,②为第二遍强夯夯点四、设计要求(1)强夯每夯点夯击次数及收锤标准强夯夯能为3000KJ,采用两遍点夯,一遍普夯。
夯锤底面积不小于4.0㎡,夯点间距3.5m。
每遍点夯夯击次数不少于10击并且最后两击平均夯沉量不大于50mm,普夯采用搭接夯,普夯能量1000KJ,每点夯击6击,搭接部分不小于夯锤锤经1/4,强夯始夯标高为地基处理交地标号+夯沉量(3000KJ强夯区沉降量暂考虑为80cm,在施工过程可根据实际施工情况再调整夯面标高)。
(2)强夯施工前,将测量基准点设在受施工影响范围以外的地方,根据设计要求对夯点进行测放定位,夯点定位允许偏差不大于±50mm,夯点应有明显的标记和编号。
(3)强夯完成平整场地后,应采用自重不小于18t的振动压路机进行碾压至设计标高。
碾压遍数6~8遍(来回为一遍),碾压行与行之间应重叠40~50mm,前后相邻区段应重叠100~150mm,应达到无漏压、无死角,确保碾压均匀。

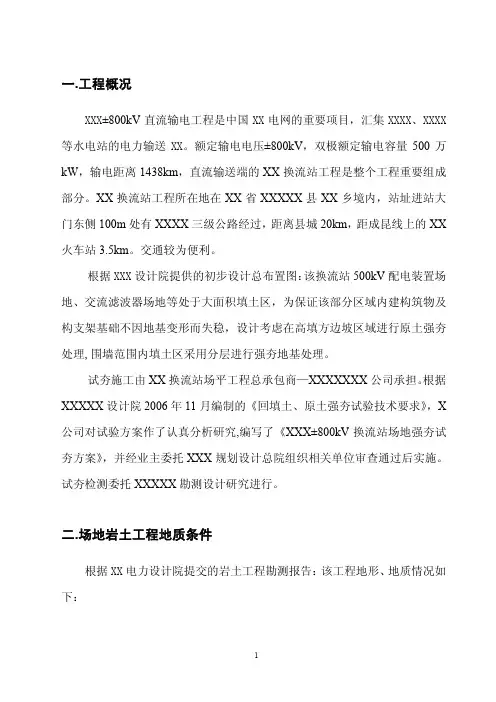

一.工程概况XXX±800kV直流输电工程是中国XX电网的重要项目,汇集XXXX、XXXX 等水电站的电力输送XX。
额定输电电压±800kV,双极额定输电容量500万kW,输电距离1438km,直流输送端的XX换流站工程是整个工程重要组成部分。
XX换流站工程所在地在XX省XXXXX县XX乡境内,站址进站大门东侧100m处有XXXX三级公路经过,距离县城20km,距成昆线上的XX 火车站3.5km。
交通较为便利。
根据XXX设计院提供的初步设计总布置图:该换流站500kV配电装置场地、交流滤波器场地等处于大面积填土区,为保证该部分区域内建构筑物及构支架基础不因地基变形而失稳,设计考虑在高填方边坡区域进行原土强夯处理,围墙范围内填土区采用分层进行强夯地基处理。
试夯施工由XX换流站场平工程总承包商—XXXXXXX公司承担。
根据XXXXX设计院2006年11月编制的《回填土、原土强夯试验技术要求》,X 公司对试验方案作了认真分析研究,编写了《XXX±800kV换流站场地强夯试夯方案》,并经业主委托XXX规划设计总院组织相关单位审查通过后实施。
试夯检测委托XXXXX勘测设计研究进行。
二.场地岩土工程地质条件根据XX电力设计院提交的岩土工程勘测报告:该工程地形、地质情况如下:2.1.地形、地貌属中低山丘陵地貌,地势北高南低、相对高差57m。
2.2.地层岩性由地表向下分为:○0层素填土,以可塑粉质粘土为主,局部夹强风化泥岩碎块,松散;○1层粉质粘土、粘土: 可塑~硬塑,广泛分布,厚度0.3~9m。
层粘土、淤泥、淤泥质土、软塑~流塑状,分布在沟谷内的水田和鱼○11塘表层,厚度0.6~4.9m.层粉土、粉砂、细砂:松散~稍密,稍湿~湿,厚度0.4~2.3m。
○12○2层基岩:泥岩为主,局部夹泥质砂岩,属软质~极软质岩石。
水文地质条件属简单类型,场地范围内及周边无强夯震动影响距离内的建(构)筑物、无地下管道等埋藏、隐蔽物,适宜强夯。

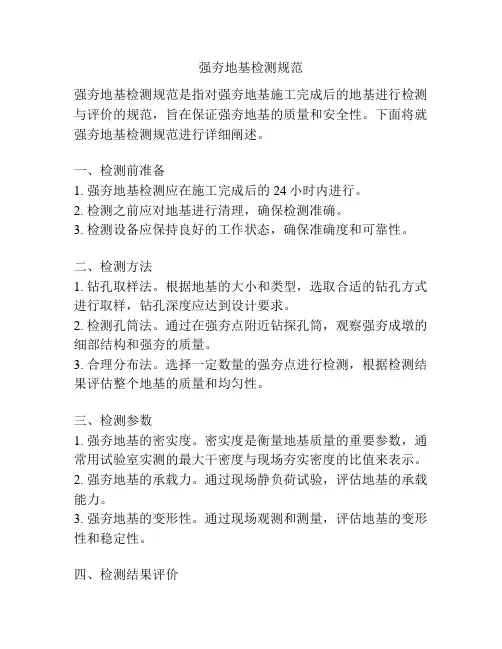

强夯地基检测规范强夯地基检测规范是指对强夯地基施工完成后的地基进行检测与评价的规范,旨在保证强夯地基的质量和安全性。
下面将就强夯地基检测规范进行详细阐述。
一、检测前准备1. 强夯地基检测应在施工完成后的24小时内进行。
2. 检测之前应对地基进行清理,确保检测准确。
3. 检测设备应保持良好的工作状态,确保准确度和可靠性。
二、检测方法1. 钻孔取样法。
根据地基的大小和类型,选取合适的钻孔方式进行取样,钻孔深度应达到设计要求。
2. 检测孔筒法。
通过在强夯点附近钻探孔筒,观察强夯成墩的细部结构和强夯的质量。
3. 合理分布法。
选择一定数量的强夯点进行检测,根据检测结果评估整个地基的质量和均匀性。
三、检测参数1. 强夯地基的密实度。
密实度是衡量地基质量的重要参数,通常用试验室实测的最大干密度与现场夯实密度的比值来表示。
2. 强夯地基的承载力。
通过现场静负荷试验,评估地基的承载能力。
3. 强夯地基的变形性。
通过现场观测和测量,评估地基的变形性和稳定性。
四、检测结果评价1. 强夯地基的密实度达到设计要求的80%以上,可以认为合格。
2. 强夯地基的承载力要满足设计要求,并与设计计算值相符合。
3. 强夯地基的变形性和稳定性要符合工程要求。
五、检测报告1. 检测报告应详细记录地基检测的过程和结果。
2. 检测报告应明确指出地基是否合格以及具体的评价意见。
3. 检测报告应及时提交给施工单位和设计单位,并保存备案。
总之,强夯地基检测规范是对强夯地基施工质量进行评估的重要依据,可以保证地基的质量和安全性。
通过合理的检测方法和准确的检测参数评价,可以确保地基的质量满足设计要求,并提供科学的依据给施工单位和设计单位参考。

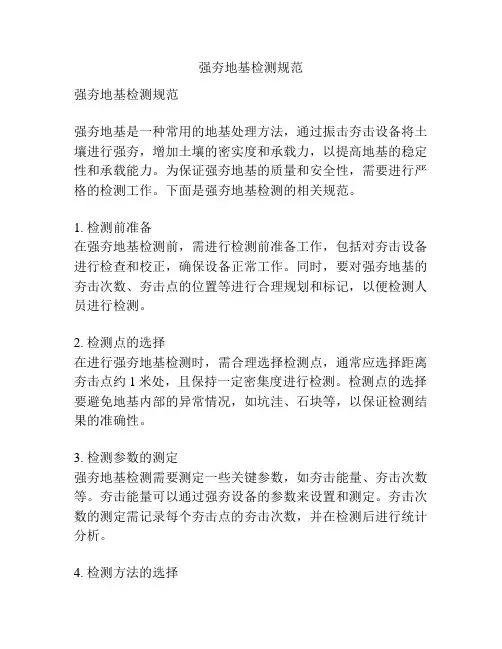

强夯地基检测规范强夯地基检测规范强夯地基是一种常用的地基处理方法,通过振击夯击设备将土壤进行强夯,增加土壤的密实度和承载力,以提高地基的稳定性和承载能力。
为保证强夯地基的质量和安全性,需要进行严格的检测工作。
下面是强夯地基检测的相关规范。
1. 检测前准备在强夯地基检测前,需进行检测前准备工作,包括对夯击设备进行检查和校正,确保设备正常工作。
同时,要对强夯地基的夯击次数、夯击点的位置等进行合理规划和标记,以便检测人员进行检测。
2. 检测点的选择在进行强夯地基检测时,需合理选择检测点,通常应选择距离夯击点约1米处,且保持一定密集度进行检测。
检测点的选择要避免地基内部的异常情况,如坑洼、石块等,以保证检测结果的准确性。
3. 检测参数的测定强夯地基检测需要测定一些关键参数,如夯击能量、夯击次数等。
夯击能量可以通过强夯设备的参数来设置和测定。
夯击次数的测定需记录每个夯击点的夯击次数,并在检测后进行统计分析。
4. 检测方法的选择强夯地基的检测方法有多种,常见的有静力触探法、动力触探法和振动板试验法等。
在选择检测方法时,应根据具体场地条件和需求来确定,同时要注意检测方法的准确性和可靠性。
5. 检测数据的记录和分析在进行强夯地基检测过程中,需记录并分析检测数据。
要记录每个检测点的夯击次数、夯击能量、地层厚度、地层类型等信息,并将数据整理成表格或图表进行分析。
通过分析数据,可以评估地基的夯击效果和延伸深度等参数。
6. 检测结果的判定根据强夯地基的设计要求和相关规范,对检测结果进行评判。
检测结果应符合预设的夯击层数、夯击密度和夯击能量等要求,以确保地基的质量和安全性。
7. 检测报告的编写完成强夯地基检测后,需编写检测报告。
检测报告应包括检测方法、检测数据、检测结果和分析等内容,对地基的夯击效果和安全性进行评估和总结。
检测报告应详细、准确,并符合相关规范。
总结:强夯地基的检测是确保地基质量和安全的重要环节,通过合理选择检测点、测定关键参数、选择适宜的检测方法,并记录和分析检测数据,最终得出准确的检测结果。

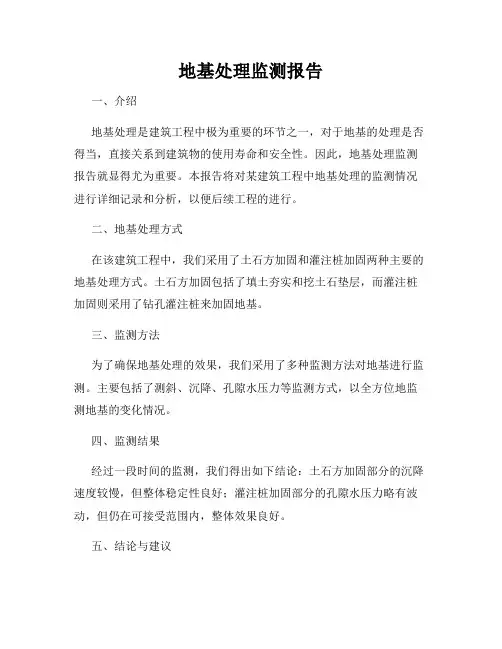

地基处理监测报告
一、介绍
地基处理是建筑工程中极为重要的环节之一,对于地基的处理是否得当,直接关系到建筑物的使用寿命和安全性。
因此,地基处理监测报告就显得尤为重要。
本报告将对某建筑工程中地基处理的监测情况进行详细记录和分析,以便后续工程的进行。
二、地基处理方式
在该建筑工程中,我们采用了土石方加固和灌注桩加固两种主要的地基处理方式。
土石方加固包括了填土夯实和挖土石垫层,而灌注桩加固则采用了钻孔灌注桩来加固地基。
三、监测方法
为了确保地基处理的效果,我们采用了多种监测方法对地基进行监测。
主要包括了测斜、沉降、孔隙水压力等监测方式,以全方位地监测地基的变化情况。
四、监测结果
经过一段时间的监测,我们得出如下结论:土石方加固部分的沉降速度较慢,但整体稳定性良好;灌注桩加固部分的孔隙水压力略有波动,但仍在可接受范围内,整体效果良好。
五、结论与建议
通过监测报告的分析,我们可以得出如下结论:地基处理方案相对稳定,能够满足工程的要求。
建议继续对地基进行定期监测,并依据监测结果进行相应的调整和处理,以确保地基的稳定性和安全性。
六、总结
地基处理监测报告对于建筑工程的质量和安全性至关重要。
通过及时监测和调整,可有效提高地基的稳定性和安全性,保障建筑物的使用寿命和安全性。
希望本报告能对相关工程提供参考和帮助。
强夯地基工程检验批质量验收记录表
GB50202—2002
说明
010305 主控项目:
1、地基强度。
按设计指定方法检测,强度达到设计要求。
2、地基承载力。
由设计提出要求,在施工结束后,一定时间后进行地基的承载力检验。
其检验方法也因各地设计单位的习惯、经验等不同,选用标贯、静力触探及十字板剪切强度等方法。
按设计指定方法检验。
其结果必须达到设计要求的标准。
每个单位工程不少于3点,1000m2以上,每100m2抽查1点;3000m2以上,每300m2抽查1点;独立柱每柱1点,基槽每20延长米1点。
一般项目:
1、夯锤落距:±300mm。
根据设计及试夯确定落距,控制落距标志设在钢索上。
开夯前尺量检查,施工中检查标志符合控制要求±300mm。
2、锤重:±100kg。
根据设计及试夯确定锤重。
称量与设计锤重比较,符合±100kg。
3、夯击遍数及顺序。
符合设计要求。
4、夯点间距:±500mm。
尺量检查与设计比较。
5、夯击范围超出基础范围距离:用尺量检查。
符合设计要求。
6、前后两遍间歇时间,符合设计要求。
施工前检查夯锤重量、尺寸、落距控制手段,排水设施及被夯地基的土质。
施工中检查落距、夯击遍数、夯点位置、夯击范围。
施工结束后检查地基的强度、承载力。
检查后形成施工记录或检验报告。
检查施工记录和检验报告。
工程施工桩基检测报告一、检测目的本次检测旨在对工程施工现场的桩基进行全面详细的检测,主要目的如下:1. 评估桩基施工的合理性和稳定性,确保工程质量;2. 检测桩基的质量和强度,以保证工程的安全可靠性;3. 发现桩基可能存在的问题并及时提出处理建议,以避免施工中的问题影响工程进度。
二、检测范围本次检测的工程施工现场为XX工程施工现场,共涉及XX根桩基的检测工作,主要检测内容包括但不限于以下几个方面:1. 桩基的尺寸和形状:检测桩基的长度、直径、形状等参数,以确认桩基符合设计要求;2. 桩基的质量和强度:通过对桩基质量和强度的检测,评估桩基的承载能力和稳定性;3. 桩基的垂直度:测量桩基的垂直度,并指出桩基是否存在倾斜或错位等问题;4. 桩基的深度和沉陷量:测量桩基的埋设深度和沉陷量,以确保桩基的安全性和稳定性。
三、检测方法本次检测采用了多种方法和技术,以确保检测结果的准确性和可靠性,具体包括但不限于以下几种方法:1. 钢丝绳法:通过拉钢丝绳来检测桩基的垂直度和形状,以发现桩基是否存在倾斜或形变等问题;2. 钻孔法:通过在桩基周围钻取孔洞,测量孔洞中土层的颗粒密度和含水量等信息,从而评估桩基的承载能力;3. 高频声波法:利用高频声波来探测桩基的质量和强度,以评估桩基的稳定性和可靠性;4. 静载试验:在桩基上施加静载,通过监测桩基的沉陷量和变形情况,评估桩基的承载能力。
四、检测结果根据上述多种方法和技术的检测,我们对本次工程施工现场的桩基进行了详细的检测和评估,得出以下几点结论:1. 桩基的尺寸和形状均符合设计要求,未发现明显的形状不规则或长度偏差等问题;2. 桩基的质量和强度较好,未出现明显的质量缺陷或强度不足等情况;3. 桩基的垂直度良好,未发现明显的倾斜或错位等问题;4. 桩基的深度和沉陷量在合理范围内,未达到超标的情况。
五、检测建议基于以上检测结果和结论,我们对工程施工现场的桩基提出以下几点建议:1. 加强对桩基的质量和强度监测,确保桩基的安全可靠性;2. 定期检测桩基的垂直度和形状,及时调整桩基位置,避免出现倾斜或错位等问题;3. 加强对桩基深度和沉陷量的监测和管理,确保桩基的稳定性和安全性。
地基检测工作总结
地基检测工作是建筑工程中至关重要的一环,它的质量直接关系到建筑物的安
全和稳定性。
在过去的一段时间里,我们团队进行了大量的地基检测工作,并取得了一些有益的经验和总结。
首先,我们发现地基检测工作的准确性是至关重要的。
在进行地基勘察时,我
们必须确保使用准确的仪器和技术,以获取真实可靠的数据。
只有这样,我们才能对地基的情况有一个清晰的了解,从而为后续的施工提供准确的参考和指导。
其次,我们还发现地基检测工作需要密切配合其他相关部门。
在实际工作中,
地基的情况往往会影响到结构设计和施工工艺的制定,因此我们必须与结构设计师和施工人员密切合作,共同商讨地基检测结果的应用和影响,以确保整个工程的顺利进行。
此外,我们还意识到地基检测工作需要不断的技术创新和提升。
随着科技的不
断进步,地基检测的技术也在不断更新和改进,我们必须保持学习和研究的态度,及时掌握最新的地基检测技术和方法,以提高我们的工作效率和准确性。
总的来说,地基检测工作是一项复杂而重要的工作,我们必须高度重视,不断
提升自身的技术水平和工作质量,以确保建筑工程的安全和可靠性。
希望我们可以在今后的工作中不断积累经验,提高技术水平,为建筑工程的发展做出更大的贡献。
基桩检验报告范文一、检验目的基桩是建筑物的重要组成部分,承担着承重、抗震和抗侧移等重要功能。
为了保证基桩的质量和安全性,本次检验旨在对已施工完成的基桩进行质量检验,评估其承载能力和稳定性,为建筑物的安全运行提供可靠的依据。
二、检验内容1.依据设计图纸和相关规范,对基桩进行尺寸、形状和质量等方面的检验;2.采用无损检测手段,对基桩的内部质量进行评估;3.进行静载试验,评估基桩的承载能力和变形情况。
三、检验方法1.外观检验:对每根基桩进行外观检查,包括尺寸、形状、表面平整度和质量等方面的评估。
2.磁粉探伤:采用磁粉探伤技术,对桩身和桩端进行检测,评估是否存在裂缝、夹杂和气孔等缺陷。
3.超声波检测:采用超声波检测技术,对桩体内部进行评估,检查是否存在空洞、松散和钢筋质量问题。
4.静载试验:采用静载试验方法,分别施加不同荷载,记录桩身的沉降和变形情况,评估基桩的承载能力。
四、检验结果1.外观检验结果:所有基桩的尺寸、形状、表面平整度和质量等方面均符合设计要求,未见明显缺陷。
2.磁粉探伤结果:经过磁粉探伤检测,未发现基桩身和桩端的裂缝、夹杂和气孔等缺陷。
3.超声波检测结果:超声波检测显示,所有基桩的内部无明显空洞、松散以及钢筋质量问题。
4.静载试验结果:对每根基桩进行了静载试验,各桩的承载能力满足设计要求,变形情况可控。
五、结论与建议根据上述检验结果及分析,基桩的整体质量较好,经过检验,基桩符合设计要求,承载能力和稳定性良好,均能满足建筑物的使用要求。
然而,为了进一步提高基桩的质量和安全性,建议在以后的施工过程中加强管理和监督,确保施工质量的稳定性和可控性。
六、备注本次检验报告仅提供对已施工完成的基桩的质量评估,不包括基桩施工过程的监理和验收。
七、附件1.基桩外观检验记录表2.基桩磁粉探伤记录表3.基桩超声波检测记录表。
XXX有限公司XXX工程强夯地基土质量检测方案一、工程概况XXX有限公司XXX工程位于XXX,交通便利。
一期工程为:1栋厂房、1栋污水处理站、3栋宿舍及1栋食堂等。
厂区场地原始地貌属缓山丘陵,经开挖回填整平,比较开阔平坦,形成较深厚的填土,填土尚未完成自重固结,拟对填土区地基进行强夯处理,以满足厂房建筑、地坪、道路对地基的承载力及变形要求。
场地整平现有地面标高为138.67m,以此标高作为起夯面,一期工业园强夯处理的总面积约为54080m2。
二、地基强夯处理目的及技术要求采用强夯法对新近填土进行加固,减少厂区填土地基的固结沉降和差异沉降,提高地基的均匀性。
场地经过强夯处理后,可作为厂房(污水处理站)、小型建筑物、小区道路、地坪、地下管线的地基,而不会有过大的沉降和显著的不均匀沉降发生。
该方案技术上可行,经济上节省。
强夯处理后地基的技术要求如下:(1)强夯处理后地基承载力要求:特征值fk ≥150kPa(建筑区) 及100kPa(绿化带);(2)强夯处理后地基变形要求:变形模量E0 ≥10MPa(建筑区)及8MPa(绿化带)。
道路区在建筑设计单位未提出设计要求之前暂按建筑区要求考虑。
二、检验方案及技术要求受业主委托,我公司依据有关检测规范,对强夯试验区的加固效果进行质量检测,根据场地条件,决定采用以下2种方法检验:1、强夯地基土浅层平板静载试验在建筑物区布置6个静载试验点,压板规格为1.00m×1.00m,设计要求强夯地基土承载力特征为150kPa,静载试验取2倍设计荷载,即单点静载最大加载量为300kN。
具体位置详见检测点位平面布置图。
静载试验采用夯机本身重量提供反力加载装置。
用手动千斤顶加压,用精密压力表读取压力数值。
采用慢速维持荷载法,分级加载。
试验按照《建筑地基基础技术规范》(GB50007-2002)的附录C:浅层平板载荷试验要点进行。
试验结束后,提供强夯地基土的承载力和变形模量指标。
地基检测工作总结
地基检测工作是建筑工程中的重要环节,它能够确保建筑物的稳定性和安全性。
在进行地基检测工作时,需要进行各种测试和分析,以确定地基的承载能力和土壤的物理性质。
通过对地基的检测,可以及时发现潜在的问题,并采取相应的措施来保障建筑物的稳定性。
首先,地基检测工作需要进行地质勘察和土壤测试。
地质勘察可以了解地下地
层的情况,包括土层的厚度、密度、含水量等信息。
土壤测试则可以确定土壤的承载能力和压缩性等指标,为后续的施工提供依据。
其次,地基检测工作还需要进行地基基础的检测和分析。
通过对地基基础的检测,可以了解地基的实际承载能力和变形情况,从而确定建筑物的设计方案和施工工艺。
另外,地基检测工作还需要进行地基沉降监测和变形观测。
通过对地基沉降和
变形的监测,可以及时发现地基的变化情况,从而采取相应的补救措施,保障建筑物的安全性。
总的来说,地基检测工作是建筑工程中不可或缺的一环,它能够为建筑物的稳
定性和安全性提供重要的保障。
通过对地基的检测和分析,可以及时发现潜在的问题,并采取相应的措施,从而确保建筑物的安全性和可靠性。
因此,在进行地基检测工作时,需要高度重视,并严格按照相关规范和标准进行操作,以确保检测结果的准确性和可靠性。
目录一、序言-------------------------------------------3页(一)、工程概况------------------------------------3页(二)、原场地工程地质和水文地质条件-----------------3页(三)、采用人工地基类型-----------------------------4页二、检测依据---------------------------------------4页三、设计要求、检测内容及检测工作量-----------------4页(一)、设计要求-------------------------------------4页(二)、检测内容-------------------------------------4页(三)、检测工作量-----------------------------------6页四、检测结果评价----------------------------------6页(一)、载荷试验-------------------------------------6页(二)、重型圆锥动力角探页五、检测结论--------------------------------------8页附件:1、检测点平面布置图--------------------------1张2、载荷试验P-s曲线图------------------------3张3、载荷试验s-lgt曲线图----------------------3张4、载荷试验数据汇总表------------------------3张5、重型圆锥动力触探试验击数统计表------------1张6、重型圆锥动力触探~Z关系图-------------6张批准:审核:工程负责:一、序言(一)、工程概况(二)、原场地工程地质及水文地质条件根据2006年4月《岩土工程勘察报告(详勘)》,拟建场地原地貌属于剥蚀低丘陵地貌单元,现被人为改造。
目录
一、序言-------------------------------------------3页
(一)、工程概况------------------------------------3页
(二)、原场地工程地质和水文地质条件-----------------3页
(三)、采用人工地基类型-----------------------------4页
二、检测依据---------------------------------------4页
三、设计要求、检测内容及检测工作量-----------------4页
(一)、设计要求-------------------------------------4页
(二)、检测内容-------------------------------------4页
(三)、检测工作量-----------------------------------6页
四、检测结果评价----------------------------------6页
(一)、载荷试验-------------------------------------6页
(二)、重型圆锥动力角探N63.5-------------------------7页五、检测结论--------------------------------------8页
附件:
1、检测点平面布置图--------------------------1张
2、载荷试验P-s曲线图------------------------3张
3、载荷试验s-lgt曲线图----------------------3张
4、载荷试验数据汇总表------------------------3张
5、重型圆锥动力触探试验击数统计表------------1张
6、重型圆锥动力触探N63.5~Z关系图-------------6张
批准:审核:工程负责:
一、序言
(一)、工程概况
(二)、原场地工程地质及水文地质条件
根据2006年4月《岩土工程勘察报告(详勘)》,拟建场地原地貌属于剥蚀低丘陵地貌单元,现被人为改造。
场地地层主要为杂填土、红粘土、中风化石灰岩,场地地层自上而下为:
1、杂填土(Q4ml):杂色,稍湿,松散~稍密,主要由粘性土、碎块石(卵石)、建筑垃圾、生活垃圾等组成,局部大块灰岩,填龄约10年。
2、红粘土(Q2el):棕红色,稍湿,硬塑~可塑,局部含石英岩质碎石及铁锰结核。
3、中风化石灰岩(Z whn):灰色,块状结构,节理裂隙较发育,岩芯呈块状、短柱状、柱状,锤击声不清脆,较易击碎,饱和单轴抗压强度f rc=24MPa,该层岩石结构面主要为层面和裂隙面,主要结构面的结合程度一般,表层石牙、溶隙较发育,溶隙被红粘土充填。
岩石坚硬程度为较软岩,岩体完整程度为较破碎,岩体基本质量等级为Ⅳ级,整个场地下伏均为该岩层。
在勘察期间,在钻孔揭露深度内未见地下水。
(三)、采用人工地基类型
,地基处理方式由工程勘察施工集团勘察研究院设计。
拟建建筑物采用独立基础,地基处理采用强夯置换法,设计要求墩底为红粘土。
设计单击夯击能为1000kN.m,夯点间距为1.5~1.9m,锤重110kN,落距10m。
本次强夯置换总墩数为101个,独立基础总
数为23个。
强夯置换后,进行满夯处理,满夯夯击能1000kN.m,搭接500㎜。
二、检测依据
本次检测工作主要依据下列规范、规程及相关资料:
1、我公司与房地产开发有限公司签订的《检测合同》;
2、《建筑地基处理技术规范》JGJ79-2002;
3、《建筑地基基础设计规范》GB50007-2002;
4、《建筑地基基础工程施工质量验收规范》GB50202-2002。
三、设计要求、检测内容及检测工作量
(一)、设计要求
拟建的楼建筑场地强夯置换后要求地基土在4.0~5.0米范围内承载力特征值f ak≥220kPa。
(二)、检测内容
根据设计要求,依据有关规范、规程,本次试验工作采用平板载荷试验及重型圆锥动力触探N63.5进行检测。
1、载荷试验
载荷试验设备主要由反力系统、加载系统及位移观测系统组成。
反力由堆积配重提供,加载系统由一台QF320T型分离式双油路油压千斤顶,一台BZ70-1型电动油泵、高压油管等组成。
竖向位移观测系统由MS-50防水型容栅式位移传感器、基准梁及联接件组成,位移观测系统采用江苏省徐州市建筑工程研究所生产的静力载荷测试仪JCQ-503D。
本套系统采用自动荷载控制、数据定时采集和自动判
稳,测试数据自动储存于计算机内。
现场安装情况见图1“载荷试验现场安装情况示意图”。
97
1
45
23
6
810
1----置换墩;2----千斤顶;3----位移传感器;4----基准梁;
5----钢板; 6----主梁; 7----次梁; 8支墩;
9----配重; 10----承压板
图1 载荷试验现场安装情况示意图
平板载荷试验是在一定面积的承压板上向地基土逐级施加荷载,测求地基土的压力与变形特性的原位测试方法。
本次试验采用的承压板面积为S=5.76㎡(2.4m ×2.4m ),依据《建筑地基基础设计规范》(GB 50007-2002)附录C 的有关规定执行,采用慢速维持荷载法,即每级荷载达到相对稳定后加下一级荷载,直到加至极限荷载(本次最终荷载加至440kPa ),然后每隔一级卸荷一次,直至卸至零荷载后即结束全部试验。
本次检测共布置载荷试验点3个,编号为P1~P3。
其平面位置见附件1“检测点平面布置图”。
2、重型圆锥动力触探N 63.5
重型圆锥动力触探N 63.5:是利用63.5㎏的落锤、76㎝落距下,将一定尺寸、一定形状的探头打入置换墩中,根据打入的难易程度判定土层性质的方法,主要用于评价强夯置换墩的密实度。
还可以评价强夯置换处理后地基土水平方向和垂直方向上的均匀性。
本次检测共布置试验点6个,编号为D1~D6。
其平面位置见附件1“检测点平面布置图”。
本次检测使用的仪器设备为:汽车钻一台及圆锥动力触探设备一套。
(三)、检测工作量
强夯置换地基,本次检测工作量如下:
1、载荷试验:3个点;
2、重型圆锥动力触探N63.5:6个墩体,占墩点数的5.9%。
四、检测结果评价
(一)、载荷试验
本次检测工作共进行平板载荷试验点3个。
根据现场载荷试验数据汇总表(附件4-1—附件4-3),经计算、校核后绘制出3个载荷试验点的P-s、s-lgt关系曲线(见附件2-1—附件2-3、附件3-1—附件3-3)。
从附件2-1—2-3可见,各试验点的P-s关系曲线均无明显的比例界限点。
从附件3-1—3-3可见,各试验点的s-lgt关系曲线尾部均未发生明显陡降。
根据有关规范、规程综合确定各试验点承载力特征值为最大加载量的一半,各试验点承载力特征值如下:
P1:f ak=220kPa;
P2:f ak=220kPa;
P3:f ak=220kPa;
经计算,3个试验点承载力特征值的极差不超过平均值的30%,根据规范取其平均值为该强夯置换地基的承载力特征值,即:
f ak=220kPa;
当试验荷载加至特征值时各试验点的沉降量分别为:
P1:s=15.42㎜;
P2:s=13.53㎜;
P3:s=23.51㎜;
当试验荷载加至特征值时各试验点的变形模量分别为:
P1:E0=28.13MPa;
P2:E0=32.06MPa;
P3:E0=18.45MPa;
(二)、重型圆锥动力触探N63.5
根据现场原位测试的基本数据,绘制出试验击数N63.5沿深度Z 的分布线,见附件6“重型圆锥动力触探N63.5~Z关系图”。
根据载荷试验结果与重型圆锥动力触探进行对比,综合评价本场地圆锥动力触探击数与承载力特征值的关系。
根据试验击数沿深度的分布状态,确定其均匀性。
根据重型圆锥动力触探N63.5测试结果,经计算各测试点的承载力特征值及变形模量分别为:
D1:f ak=255kPa,E0=23.5MPa;
D2:f ak=302kPa,E0=27.9MPa;
D3:f ak=265kPa,E0=24.8MPa;
D4:f ak=270kPa,E0=25.2MPa;
D5:f ak=280kPa,E0=26.0MPa;
D6:f ak=344kPa,E0=31.2MPa;
根据圆锥动力触探N63.5测试结果,强夯有效处理深度为6.0米,在6.0米范围内强夯置换地基承载力特征值f a k≧220kPa,满足设计要求。
五、检测结论
1、根据圆锥动力触探试验,公司拟建的号楼强夯置换地基有效处理深度为6.0米。
2、根据载荷试验,公司拟建的号楼强夯置换地基承载力特征值
f ak=220kPa,在强夯置换有效处理深度内满足设计要求。
3、综合载荷试验和重型圆锥动力触探N63.5测试结果(取其最小值):
f ak=220kPa,E0=18.45MPa;。
