预应力张拉数据表

预应力筋张拉记录一、工程名称：xxx工程二、施工单位：xxx建筑公司三、预应力筋张拉记录：1、预应力筋的种类及规格：本工程采用牌高强度预应力钢绞线，规格为Φ15.24mm，强度等级为1860MPa。

2、张拉设备：本工程采用公司生产的YDC240Q型千斤顶和ZB4-500型油泵进行预应力筋的张拉。

3、张拉程序：预应力筋的张拉遵循“双控”原则，即以张拉应力控制为主，以钢绞线的伸长值进行校核。

首先进行初始应力（10%σcon）的张拉，然后逐渐增加张拉应力至50%σcon、75%σcon、100%σcon （持荷5分钟锚固）。

4、张拉记录：四、本工程的预应力筋张拉记录表明，所有钢绞线在张拉过程中均未出现断裂现象，且实测伸长值符合设计要求，说明本工程的预应力筋张拉合格。

预应力张拉记录表在建筑工程中，预应力张拉是一种重要的施工方法，用于提高结构的强度和刚度，以及增强结构的耐久性。

预应力张拉记录表是记录预应力张拉过程和结果的重要工具。

一、预应力张拉记录表概述预应力张拉记录表是一份详细记录预应力张拉过程和结果的文件。

它包括施工时间、施工地点、施工方法、张拉材料、张拉设备、张拉结果等重要信息。

预应力张拉记录表是工程质量和安全控制的重要依据，也是工程竣工验收的必要资料。

二、预应力张拉记录表的重要性1、质量控制：预应力张拉记录表提供了详细的施工过程和结果，有助于质量控制人员及时发现和解决潜在问题，确保工程质量。

2、安全控制：预应力张拉记录表记录了详细的施工过程和结果，有助于安全控制人员及时发现和解决潜在的安全隐患，确保施工安全。

3、竣工验收：预应力张拉记录表是工程竣工验收的必要资料，其完整性将直接影响到工程的验收结果。

三、如何填写预应力张拉记录表1、施工时间：填写预应力张拉的开始时间和结束时间。

2、施工地点：填写预应力张拉的具体位置，包括建筑物的名称、楼层、跨度等信息。

3、施工方法：填写预应力张拉的施工方法，如后张法、先张法等。

后张法预制 T 梁（30m）钢绞线张拉伸长量计算书长深高速公路LJ—4标后张法预制T 梁钢绞线张拉伸长量计算遵化南互通板梁预制厂位于遵化南互通区内，占地23亩。

预制厂内设26个后张法T 梁台座，负责生产302片T 梁。

所有T 梁均采用C50砼浇筑。

预应力钢绞线采用GB/T5224-2003标准的高强低松弛s φ15.2mm 预应力钢绞线。

钢绞线标准强度by R =1860Mpa 。

所有预应力钢绞线采用张拉和伸长值双控张拉施工，张拉控制应力按设计施工图正弯矩采用k σ=0.73×b y R =0.73×1860 Mpa =1357.8 Mpa 。

根据天津市市政公路材料试验管理局试验中心的检测结果，我部进场的钢绞线弹性模量为y E =1.95×105Mpa ，单根公称截面积为A y =1357.8×103×140×10-6=190.09KN 。

T 梁的张拉施工工艺及计算数据如下。

一、 张拉施工工艺及程序：根据《公路桥涵施工技术规范》和设计图纸规定，张拉施工控制采用张拉和伸长值双控方式很圆锚整体张拉、扁锚单根张拉的施工工艺。

张拉施工程序如下：低松弛预应力钢绞线0→初应力→k σ（持荷两分钟）→锚固，即用两个150t 千斤顶两端同时张拉，初应力为k σ的10%，此时的伸长值为1L ∆，其值采用相邻级的伸长值。

控制张拉应为k σ=0.73×b y R =0.73×1860Mpa =1357.8 Mpa 即为末张的应力值。

其中伸长值L ∆=1L ∆＋2L ∆，1L ∆为开始至初张的伸长量，2L ∆为初张至末张间的伸长量。

张拉完毕后，L ∆与计算伸长值比较，其伸长值误差不应超过6%，否则应停止张拉，查明原因。

二、 计算参数：1、s φ15.2钢绞线的弹性模量：y E =1.95×105Mpa2、s φ15.2钢绞线的张拉控制应力：正弯矩：k σ=0.73×by R =0.73×1860 Mpa =1357.8 Mpa3、孔道摩阻系数：μ=0.254、孔道每米局部偏差对摩擦的影响系数： k=0.0015三、 张拉伸长量计算： 1、 计算公式：()()01kx kx Ly y y y Pe PL e L A E A E kL μθμθμθ-+-+⎡⎤-∆==⎢⎥+⎣⎦⎰ 式中：P ·········钢绞线张拉力L ∆·········预应力钢绞线的计算伸长量 L ·········预应力钢绞线的长度y E ·········预应力钢绞线的弹性模量 y A ·········钢绞线的截面积简化计算式：y yPL L A E ∆=P ·········钢绞线平均张拉力， ()1kx P e P kL μθμθ-+⎡⎤-⎣⎦=+L ∆·········预应力钢绞线的计算伸长量 L ·········预应力钢绞线的长度y E ·········预应力钢绞线的弹性模量A·········钢绞线的截面积y2、张拉伸长量计算表：30米T梁边跨边梁30米T梁边跨中梁30米T梁中跨边梁30米T梁中跨中梁四、预应力T梁控制张拉力计算：1、边跨边梁N1、N2、N3、N4，边跨中梁N1、N2，中跨边梁N1、N2：FK=σ×n×y A=0.73×1860×103×7×0.140×10-3 =1330.644KN k2、边跨中梁N3、N4，中跨边梁N3、N4，中跨中梁N1、N2、N3、N4：FK=σ×n×y A=0.73×1860×103×6×0.140×10-3 =1140.552KN k五、张拉数据表：1、边跨边梁N1，边跨中梁N1正弯矩钢绞线：2、边跨边梁N2、边跨中梁N2正弯矩钢绞线：3、边跨边梁正弯矩钢绞线（N3）：4、边跨边梁正弯矩钢绞线（N4）：5、边跨中梁正弯矩钢绞线（N3）：6、边跨中梁N4，中跨边梁N3，中跨中梁N3正弯矩钢绞线：7、中跨边梁正弯矩钢绞线（N1）：8、中跨边梁正弯矩钢绞线（N2）：9、中跨边梁N4,中跨中梁N4正弯矩钢绞线：10、中跨中梁正弯矩钢绞线（N1）：11、中跨中梁正弯矩钢绞线（N2）：依据2009年5月29日标定1500KN千斤顶回归方程计算油表读数。

预应力张拉油表读书计算方法
1、先算单根钢绞线的控制张拉力：
F1=fpk*r*As
fpk：表示钢绞线的标准抗拉强度；
As：表示钢绞线的横截面积；(查规范)
r:表示折减系数；
2、再算每束钢绞线的张拉力：
Fn=F1*n
n：表示每束钢绞线的数量；
3、根据一次线性回归方程(查阅所用液压千斤顶的检验报告)算出油表读数。

例：以拉萨市生态路桥改建工程为例计算油表读数（已知fpk=1860Mpa，As=139mm2,，r=0.75，n=7）;
解：一根钢绞线的控制张拉力：
F1=1860*0.75*139=193905N=193.905KN
七根钢绞线的控制张拉力：
F7=193.905*7=1357.335KN
故：15%控制张拉力所对应张拉力1357.335*15%=203.60025KN
30%控制张拉力所对应张拉力1357.335*30%=407.2005KN
100%控制张拉力所对应张拉力
1357.335*100%=1357.335KN
液压千斤顶编号01一次线性回归方程（后附检验报告）：P=0.0134*F+0.2343，相关系数：R=0.9998。

根据以上给出的数据及公式可算出不同张拉阶段的油表读数P如下：
15%对应的油表读数：
P7-15%=0.0134*203.60025+0.2343=2.96Mpa
30%对应的油表读数：
P7-30%=0.0134*407.2005+0.2343=5.69Mpa
100%对应的油表读数：
P7-100%=0.0134*1357.335+0.2343=18.42Mpa。

预应力筋的张拉值（一）结构设计形式第五联现浇预应力箱梁采用单箱三室直腹板断面，梁高1.6m，混凝土设计标号为C50。

纵向预应力束采用低松弛钢绞线配OVM15-15型锚具和OVM15-15L型连接器，钢绞线N1、N2、N3、N7、N8、N9采用单端张拉，N4、N5、N6采用双端张拉，横向预应力束采用低松弛钢绞线配OVM15-15型锚具和OVM15-15P型固定P锚，钢绞线N1、N2采用单端张拉。

（二）后张法钢绞线理论伸长值计算公式说明及计算示例后张法预应力钢绞线在张拉过程中，主要受到以下两方面的因素影响：一是管道弯曲影响引起的摩擦力，二是管道偏差影响引起的摩擦力，导致钢绞线张拉时，锚下控制应力沿着管壁向梁跨中逐渐减小，因而每一段的钢绞线的伸长值也是不相同的。

《公路桥梁施工技术规范》(JTJ 041-2000)中关于预应筋伸长值的计算按照以下公式：ΔL=（1）Pp=（2）式中：ΔL—各分段预应力筋的理论伸长值（mm）；Pp—各分段预应力筋的平均张拉力，注意不等于各分段的起点力与终点力的平均值（N）；L—预应力筋的分段长度（mm）；Ap—预应力筋的截面面积（mm2）；Ep—预应力筋的弹性模量（Mpa）；P—预应力筋张拉端的张拉力，将钢绞线分段计算后，为每分段的起点张拉力，即为θ—从张拉端至计算截面曲线孔道部分切线的夹角之和，分段后为每分段中各曲线段的切线夹角和（rad）；x—从张拉端至计算截面的孔道长度，整个分段计算时x等于L（m）；k—孔道每束局部偏差对摩擦的影响系数（1/m），管道弯曲及直线部分全长均应考虑该影响；μ—预应力筋与孔道壁之间的磨擦系数，只在管道弯曲部分考虑该系数的影响。

从公式（1）可以看出，钢绞线的弹性模量Ep是决定计算值的重要因素，它的取值是否正确，对计算预应力筋伸长值的影响较大。

Ep的理论值为Ep=（1.9~1.95）×105Mpa，而将钢绞线进行检测试验，弹性模量则常出现Ep’=（1.96~2.04）×105Mpa的结果，这是由于实际的钢绞线的直径都偏粗，而进行试验时并未用真实的钢绞线面积进行计算，采用的是偏小的理论值代入公式进行计算，根据公式Ep=可知，若Ap偏小，则得到了偏大的Ep’值，虽然Ep’并非真实值，但将其与钢绞线理论面积相乘所计算出的ΔL却是符合实际的，所以要按实测值Ep’进行计算。

16米预制空心板张拉计算方案一、基础数据本标段16米预制空心板正弯矩预应力钢束共有N1、N2各2束，设计锚下张拉控制应力：σcon=1860×0.75=1395MP a。

按设计要求空心板混凝土强度达到设计强度的90%后，且混凝土龄期不小于7d，方可张拉预应力钢束，并采用两端对称张拉，张拉程序为：0 初应力σcon（持荷5min）锚固，张拉顺序为N2、N1。

二、预应力钢束张拉力计算1、经咨询设计单位，因设计图中张拉控制应力已经考虑了预应力损失，故张拉力按公式:F n=σcon×A×n进行计算，如下：中跨空心板N1钢束锚下张拉力：F1=σcon×A×n=1395 MP a×140㎜2×4 =781.20KN其中：A为每根预应力钢绞线的截面积；n为同时张拉的预应力钢绞线的根数；F为钢绞线锚下张拉力。

其余钢束张拉力计算同N1，各钢束张拉力如下表：16米空心板中板预应力钢束张拉力计算明细表（表一）16米空心板边板预应力钢束张拉力计算明细表（表二）三、压力表读数计算本桥采用150吨千斤顶进行张拉，经校验：编号为1#千斤顶对应的压力表编号为21021009，校准方程为Y=0.03309X-0.02762。

对应油压表编号130577484编号为2#千斤顶对应的压力表编号为21021006，校准方程为Y=0.03311X+0.10190。

对应油压表编号130577505Y-油压表读数（MPa），x--张拉力值（KN）故中跨空心板N1钢束采用1#千斤顶张拉时的压力表度数分别为：1）压力表编号为130577484P1=0.03309X-0.02762=781.2×0.03309-0.02762=25.57MP a2）压力表编号为130577505P2=0.03311X+0.10190=0.03311×781.2+0.10190=25.97MP a其余钢束压力表读书计算同N1，压力表度数详见下表：预应力钢束100%бk张拉力所对应的压力表度数明细表(16米空心板中板)（表三）预应力钢束10%бk张拉力所对应的压力表度数明细表(16米空心板中板)表四）预应力钢束20%бk张拉力所对应的压力表度数明细表(16米空心板中板)（表五）预应力钢束100%бk张拉力所对应的压力表度数明细表(16米空心板边板)（表六）预应力钢束10%бk张拉力所对应的压力表度数明细表(16米空心板边板)（表七）预应力钢束20%бk张拉力所对应的压力表度数明细表(16米空心板边板)（表八）三、理论伸长量的复核计算1、预应力钢束的平均张拉力计算采用设计图纸中的标准梁长进行钢绞线平均张拉力的计算，首先要计算出钢束的锚下张拉力，然后采用如下公式计算钢束的平均的张拉力：预应力平均张拉力计算公式及参数：式中：Pp=P［1- e-(kx+uθ)］/( kx+uθ)P p-----预应力筋平均张拉力（N）；P-----预应力筋张拉端张拉力（N）；X-----从张拉端至计算截面的孔道长度（m）；θ-----从张拉端至计算截面的曲线孔道部分切线的夹角之和（rad）；K------孔道每米局部偏差对摩擦的影响系数，取0.0015；μ------预应力筋与孔道壁的摩擦系数，取0.15故16米中跨空心板的平均张拉力计算如下：由设计图纸可知：K=0.0015，μ=0.23，X取7.85m；N1钢束θ为9°，弧度为0.0244，N2钢束θ为4°，弧度为0.06978。

成贵铁路CGZQSG-4标段犍为制梁场后张法预应力张拉计算书编制：复核：审核：目录1、计算公式 (2)2、划分计算分段 (3)3、计算钢绞线理论伸长量 (3)4、伸长量的测量 (4)后张法预应力张拉计算书后张法预应力钢绞线在张拉过程中，主要受到以下两方面的因素影响：一是管道弯曲影响引起的摩擦力，二是管道偏差影响引起的摩擦力；两项因素导致钢绞线张拉时，锚下控制应力沿着管壁向跨中逐渐减小，因而每一段的钢绞线的伸长值也是不相同的。

1、计算公式1.1预应筋伸长值ΔL的计算按照以下公式：（1）ΔL＝ Pp×L /Ap×EpΔL—各分段预应力筋的理论伸长值（mm）；Pp—各分段预应力筋的平均张拉力（N）；L—预应力筋的分段长度（mm）；Ap—预应力筋的截面面积（mm2）；Ep—预应力筋的弹性模量（Mpa）；1.2《公路桥梁施工技术规范》(JTJ 041-2000)附录G－8中规定了Pp的计算公式（2）P—预应力筋张拉端的张拉力，将钢绞线分段计算后，为每分段的起点张拉力，即为前段的终点张拉力（N）；θ—从张拉端至计算截面曲线孔道部分切线的夹角之和，对于圆曲线，为该段的圆心角，如果孔道在竖直面和水平面同时弯曲时，则θ为双向弯曲夹角之矢量和。

设水平角为α，竖直角为β，则θ=Arccos（cosα×cosβ）。

x—从张拉端至计算截面的孔道长度，分段后为每个分段长度。

k—孔道每束局部偏差对摩擦的影响系数（1/m），管道内全长均应考虑该影响；μ—预应力筋与孔道壁之间的磨擦系数，只在管道弯曲部分考虑该系数的影响。

注： a、钢绞线的弹性模量Ep是决定计算值的重要因素，它的取值是否正确，对计算预应力筋伸长值的影响较大。

所以钢绞线在使用前必须进行检测试验，计算时按实测值Ep’进行计算。

b、 k和μ是后张法钢绞线伸长量计算中的两个重要的参数，其大小取决于多方面的因素：管道的成型方式、预应力筋的类型、表面特征是光滑的还是有波纹的、表面是否有锈斑，橡胶抽拔棒的布设是否正确，弯道位置及角度是否正确，成型管道内是否漏浆等，计算时根据设计图纸确定。

一、工程概况（一）总体概况即本项目终点K11+700，全长11.7公里。

我标段共有T梁432片，其中90片为16 m，342片为13m，（详见表1.1T梁工程数量表）。

表1.1T梁工程数量表二、施工工艺张拉作业使用智能张拉设备。

当试压同条件试块强度和现场回弹强度≥90%设计强度值时进行张拉。

张拉正后方设置防护钢板挡板。

预应力张拉设计顺序现张拉N1，后张拉N2，依次进行。

钢绞线张拉程序：0→初应力(0.10δk) →0.2δk→1.0δk(持荷5min锚固)，预应力钢绞线张拉采用双控，即以张拉力控制为主，以伸长量进行校核。

实际伸长量与理论伸长量差值需控制在±6%以内。

若实际量测伸长量符合计算要求（与计算伸长值相比误差在±6%范围之内）则封闭锚具和夹片并拆除千斤顶，如果实际量测伸长量与计算伸长值相差较大，暂停张拉，查清原因并解决问题后方再继续张拉（预应力筋理论伸长值及预应力筋平均张拉力的计算见计算书）。

T梁起拱度采用张拉前后测设高程并计算其差值得出。

张拉前，在梁中轴线上以跨中为起点向两边每2m纵距布设观察点位，用水准仪测设高程。

张拉时要注意不要堵塞进、出浆孔孔道。

张拉完成后，将多余的钢绞线用砂轮机切除，钢铰线剩余长度﹥3cm。

钢绞线切除后，及时对锚头进行封堵，保证封锚密实。

张拉前千斤顶、锚环、夹片、工作锚具、工作夹片、压力表、油泵等张拉设备进行检验。

千斤顶、油泵、压力表与张拉应力值的关系方程式，由有资质的检测单位检测。

锚环、夹片、工作锚具、工作夹片应当无破损，锚环、夹片、工作锚具、工作夹片在使用前送样进行强度检验，符合《预应力筋用锚具、夹具和连接器》、《公路桥梁预应力钢铰线用锚具、连接器试验方法及检验规格》等技术要求后使用。

使用前必须对每一个锚环和夹片进行观察，发现有损伤和裂纹等异常情况，给予更换，如异常情况的锚环、夹片数量占该批次数量的10%，则该批次的锚环、夹片停止使用。

张拉时，钢铰线应匀速渐进张拉，按照先N1后N2的顺序，智能张拉操作具体方法为：（1）、准备工作①准备与张拉系统能配套使用的限位板、锚具、夹片，电脑（预装Windows XP操作系统，自带无线网络适配器），三相电缆，阳伞等必须准备齐全。

预应力张拉计算书(例范本)本合同段采用国标φs15.24(GB/T5224-2003)的预应力钢绞线，标准强度为Rby=1860MPa，低松驰。

跨度为30m的T梁和25m的箱梁均采用Φs15.24mm钢绞线。

预应力筋张拉采用千斤顶油压标示张拉力和伸长值双控施工。

预应力钢绞线的张拉在预制梁的预应力损失参数方面，纵向预应力钢绞线波纹管摩阻系数为0.26，孔道偏差系数为0.003，钢束松弛预应力损失根据张拉预应力为1302MPa取为△=0.025，锚具变形与钢束回缩值（一端）为6mm；横向预应力钢绞线波纹管摩阻系数为0.26，孔道偏差系数为0.003，钢束松弛预应力损失为△=0.025，锚具变形与钢束回缩值（一端）为6mm；竖向预应力钢绞线波纹管摩阻系数为0.35，孔道偏差系数为0.003，钢束松弛预应力损失为△=0.05，锚具变形与钢束回缩值（一端）为1mm。

预应力材料方面，纵横向预应力束采用公称直径为Φ=15.24（7Φ5），抗拉标准强度f=1860MPa的高强度低松弛钢绞线；柔性吊杆采用27根Φ15.2环氧喷涂钢绞线组成，fpk=1860MPa；竖向预应力采用Φ25高强精扎螺纹粗钢筋。

锚具方面，纵向预应力采用OVM15-9型锚具锚固，横向预应力束采用OVMBM15-3（BM15-3P）、OVMBM15-4（BM15-4P）型锚具，竖向预应力采用JLM-25型锚具锚固；吊杆采用GJ15-27型锚具。

在设计伸长量方面，预应力平均张拉力的计算公式为Pp=(p1-e)/(kx+μθ)，其中Pp为预应力筋平均张拉力，p为预应力筋张拉端的张拉力，x为从张拉端至计算截面的孔道长度，θ为从张拉端至计算截面的曲线孔道部分切线的夹角之和，k为孔道每米局部偏差对摩檫的影响系数，取0.002，μ为预应力筋与孔道壁的摩檫系数，取0.14.预应力筋的理论伸长值计算公式为Δl=ppl/(AEp)，其中Δl为预应力筋的理论伸长值，l为预应力筋的长度，A为预应力筋的截面积，Ep为预应力筋的弹性模量。

预应力张拉控制详解一、预应力张拉概述预应力张拉是预应力混凝土结构施工中的重要环节，它直接影响到结构的安全性和使用性能。

预应力张拉是通过施加拉力，使施加预应力的钢筋混凝土结构在承受使用荷载前产生一定的压缩，从而在结构承受外荷载的过程中，抵消部分外荷载，以减少结构的变形和提高结构的刚度。

二、预应力张拉控制的重要性预应力张拉控制的重要性主要体现在两个方面。

准确的预应力张拉控制可以保证结构的安全性和使用性能。

如果张拉力过大或过小，可能会导致结构出现裂缝、变形或者破坏，影响结构的安全性和使用性能。

预应力张拉控制对于结构的耐久性也有重要影响。

耐久性是混凝土结构的重要指标之一，预应力张拉不当可能会影响结构的耐久性，缩短结构的使用寿命。

三、预应力张拉控制方法1、控制张拉力：根据设计要求，在预应力混凝土结构中施加的拉力值。

控制张拉力是根据设计要求确定的，它取决于结构的重要性、使用要求、材料性能和环境条件等因素。

2、控制延伸量：在预应力混凝土结构中，控制延伸量是保证结构安全和使用性能的重要措施。

如果延伸量过大或过小，可能会导致结构出现裂缝、变形或者破坏。

因此，在预应力张拉过程中，需要对延伸量进行实时监测和控制。

3、控制张拉顺序：在预应力混凝土结构中，张拉的顺序也会影响结构的安全性和使用性能。

一般来说，应该按照设计要求的顺序进行张拉，以保证结构的整体性和稳定性。

4、控制持荷时间：在预应力混凝土结构中，持荷时间也是影响结构性能的重要因素之一。

一般来说，持荷时间应该根据设计要求进行控制，以保证结构的充分稳定和达到预期的力学性能。

5、控制降温速率：在预应力混凝土结构中，降温速率也会影响结构的性能。

如果降温速率过快，可能会导致结构出现裂缝或者破坏。

因此，在预应力张拉过程中，需要对降温速率进行控制。

四、预应力张拉控制的注意事项1、在预应力张拉前，需要对混凝土试块进行抗压试验，以确定混凝土的强度是否达到设计要求。

如果混凝土强度未达到设计要求，需要采取相应措施进行处理。

预应力锚索张拉施工原始记录一、工程概况工程名称：＿____工程地点：＿____施工单位：＿____监理单位：＿____本次施工的预应力锚索位于_____部位，设计拉力为_____kN，锚索长度为_____m，锚固段长度为_____m，自由段长度为_____m。

二、施工准备1、材料准备预应力钢绞线：采用_____规格的钢绞线，其质量符合相关标准要求，具有产品合格证和质量检验报告。

锚具：选用_____型号的锚具，经过检验合格，符合设计要求。

水泥浆：采用_____强度等级的水泥配制水泥浆，其配合比经过试验确定。

2、设备准备张拉千斤顶：选用_____型号的千斤顶，其额定张拉力满足施工要求，并经过校准和检定。

油压表：配套使用_____精度的油压表，与千斤顶进行了配套校验。

其他设备：如灌浆设备、钻孔设备等，均处于良好的工作状态。

3、技术准备施工人员熟悉施工图纸和技术规范，明确施工工艺和质量要求。

进行了施工技术交底，确保施工人员掌握施工要点和注意事项。

三、施工过程1、钻孔使用_____型号的钻孔设备，按照设计要求的孔径、孔深和倾角进行钻孔。

钻孔过程中，对孔位、孔深、孔径等进行了检查和记录，确保符合设计要求。

钻孔完成后，进行了清孔，清除孔内的岩屑和杂物。

2、锚索制作与安装将预应力钢绞线按照设计要求的长度进行切割，并进行除锈和除油处理。

在钢绞线上安装锚具和隔离架，确保锚具安装牢固，钢绞线顺直。

将制作好的锚索缓慢放入钻孔内，注意避免锚索扭曲和损伤。

3、灌浆采用_____灌浆方法，将配制好的水泥浆注入孔内。

灌浆过程中，控制灌浆压力和灌浆量，确保灌浆饱满、密实。

灌浆完成后，对灌浆质量进行了检查和记录。

4、锚墩制作在锚索孔口部位制作锚墩，锚墩的尺寸和强度符合设计要求。

锚墩混凝土采用_____强度等级的混凝土，浇筑过程中进行振捣密实。

5、张拉待锚墩混凝土强度达到设计强度的_____%以上时，进行锚索张拉。

张拉前，对千斤顶和油压表进行了重新校准和检定。

后张法预应力混凝土梁板张拉和压浆作业指导书编号：JZ—TZ—03—2002编制人：邵俊峰朱金清批准人：施荣无锡市市政建设工程总公司二○○二年四月后张法预应力混凝土梁板张拉和压浆作业指导书后张法经常使用于跨径较大的预应力混凝土梁，这种梁可采纳预制吊装，也可在桥墩台上现浇。

一、后张法张拉一样规定一、施加预应力所用的机具设备及仪表应由专人利用和治理，并应按期保护和校验。

千斤顶和压力表应配套校验，以确信张拉力与压力表读数之间的关系曲线。

油表表盘直径不宜小于15cm，油表刻度分格不大于1MPa，读数精准在2%之内。

压力表的精度不宜低于级，校验张拉设备用的实验机或测力计精度不得低于±2%。

查验进千斤顶活塞的运行方向，应与实际张拉工作状态一致。

张拉设备的校验期限，不宜超过半年或超过200次。

如在利用进程中，张拉设备显现反常现象或在千斤顶检修以后，应从头校验。

二、安装张拉设备时，直线预应力筋，应使张拉力的作用线与孔道中心线重合；曲线预应力筋，应使张拉力的作用线与孔道中心线一结尾的切线重合。

3、预应力钢材的张拉方式和操纵应力应符合设计要求。

张拉时如需要超张拉或计入锚圈口预应力损失时，可比设计要求提高5%，但在任何情形下不得超过设计规定的张拉操纵应力。

△4、预应力筋张拉锚固后实际预应力值与工程设计规定应力值的相对许诺误差为±5%。

五、当采纳应力操纵方式张拉时，应校核预应力筋的伸长值。

如实际伸长值比计算伸长超过±6%，应暂停张拉，在采取方法予以调整后，方可继续张拉。

六、预应力筋的实际伸长值，宜在初应力为张拉操纵应力10%—15%左右时开始量测，但必需加上初应力以下的推算伸长值。

7、张拉进程中预应力钢材（钢丝、钢绞线或钢筋）断裂或滑移的数量，对后张法构件，严禁超过结构同一截面预应力钢材总钢丝数的1%，且一束钢丝只许诺一根；对先张法构件，严禁超过结构同一截面预应力钢材总钢丝数的1%，且严禁相邻两根断裂或滑移。

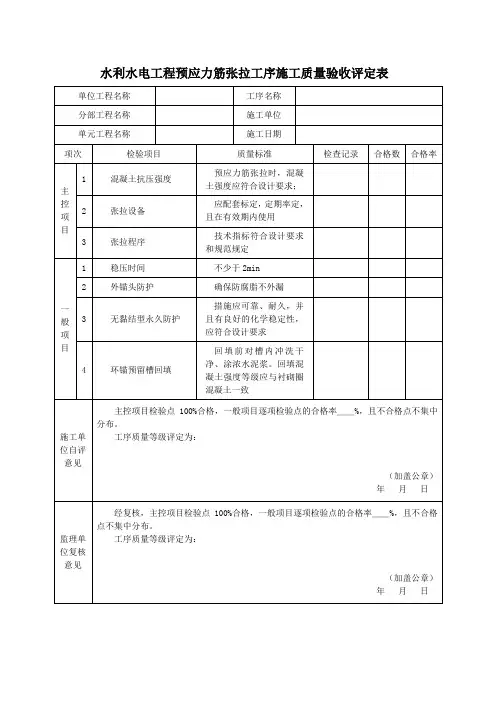

预应力张拉旁站监理记录表
工程名称：编号：
日期及气候： 2013 年 11 月 20 日工程地点：
旁站监理的部位：
旁站监理开始时间：旁站监理结束时间：
施工情况：
1、施工人员数量： 8 人；
2、锚具型号： YJM15-8；
3、张拉方式：整体张拉；
4、注浆体强度：；
5、张拉千斤顶型号及编号： 1287；
6、钢绞线根数： 8；
7、张拉压力表型号及编号： 59； 8、张拉级数： 5；
监理情况：
（ 1）检查施工方法是否与施工方案相符：□是□否
（ 2）检查施工单位管理人员是否到位，特殊工种是否持证上岗：□是□否（ 3）张拉千斤顶是否与报检千斤顶相符，并完好：□是□否（ 4）检查锚索注浆体试块强度报告，强度是否达到设计要求：□是□否（ 5）检查锚具的出厂合格证及检查报告，是否符合设计要求：□是□否（ 6）检查施工过程是否存在三圈隐患，是否按安全操作规程施工：□是□否（ 7）监督施工方执行施工方案以及工程建设强制性标准情况：详见附件
发现问题：
处理意见：
备注：因工序性质安全隐患较大，要求施工人员加强现场安全防护措施，正确使用安全防护用品。

每工作班一张旁站监理记录表。

施工企业：监理企业：
项目经理部：项目监理部：
质检员（签字）：旁站监理人员（签字）：
年月年月日日。
