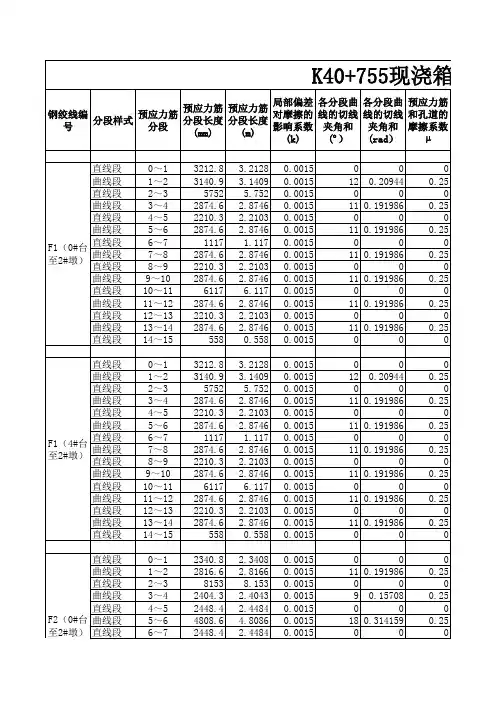

箱梁预应力张拉计算表

四、张拉设备及检验1、张拉设备的选用设备能力计算：3束：P=1860*0.75*140*3/1000=585.9KN4束：P=1860*0.75*140*4/1000=781.2KN5束：P=1860*0.75*140*5/1000=976.5KN张拉采用两端对称张拉,选用两个YDC1500型穿心液压千斤顶,其张拉力150T.压力表的选用：压力表选用最大读数为60MPa,千斤顶同油压表的关系必须经省级计量单位标定.2、在下述情况下,应对油表、千斤顶进行配套校验.油泵、千斤顶、油表之中有一件是进场后修复过,第一次使用的；使用超过六个月或连续张拉200次以上的；在运输和张拉操作中出现异常时.五、张拉有关数量值计算张拉时应两端同时对称张拉,张拉控制以张拉力为主,伸长值为校核控制,实际伸长值与理论伸长值控制在±6%以内.锚下控制应力计算：σcon=1860mpa*0.75=1395mpa.预应力钢绞线张拉理论伸长量计算公式：ΔL＝<P p L>/<A p E p> (1)式中：P p――预应力筋的平均张拉力<N>；当预应力筋为直线时P p＝P；L――预应力筋的长度<mm>；A p――预应力筋的截面面积<mm2>；本工程采用每根A p=140mm2；E p――预应力筋的弹性模量<N／mm2>；本工程采用E p=197444mpa.预应力筋平均张拉应力按下式计算：P p＝P<1－e-〕kx+μθ〔>／<kx＋μθ> (2)式中：P p――预应力筋平均张拉力<N>；P――预应力筋张拉端的张拉力<N>；x――从张拉端至计算截面的孔道长度<m>；θ――从张拉端至计算截面曲线孔道部分切线的夹角之和<rad>；k――孔道每米局部偏差对摩擦的影响系数；由于本工程采用的是预埋金属螺旋管道,故采用0.0015；μ――预应力筋与孔道壁的摩擦系数；本工程采用0.25.六、张拉伸长量计算：<一>中跨半跨计算方法如下：1、N1#束：分为工作段长65cm+直线长789.2cm+曲线长349.1cm<5º>+直线90.7cm；2、N2#束：分为工作段长65cm+直线长628.5cm+曲线长349.1cm<5º>+直线252.9cm；3、N3#束：分为工作段长65cm+直线长467.8cm+曲线长349.1cm<5º>+直线415.1cm；4、N4#束：分为工作段长65cm+直线长106.6cm+曲线长73.3cm<1.4º>+直线1040.1cm；<二>边跨非连续端半跨计算方法如下：1、N1#束：分为工作段长65cm+直线长617.2cm+曲线长349.1cm<5º>+直线266.7cm；2、N2#束：分为工作段长65cm+直线长456.7cm+曲线长349.1cm<5º>+直线426.7cm；3、N3#束：分为工作段长65cm+直线长296.2cm+曲线长349.1cm<5º>+直线586.7cm；4、N4#束：分为工作段长65cm+直线长106.6cm+曲线长73.3cm<1.4º>+直线1050.1cm；<三>边跨连续端半跨N4计算方法如下：1、N4#束：分为工作段长65cm+直线长106.6cm+曲线长73.3cm<1.4º>+直线1040.1cm；七、张拉计算结构名称：长**河桥25米后张法预制箱梁<一>、中跨中梁半跨计算结果如下：1、N1束4股预应力钢绞线特性截面面积Ap〕mm2〔560,弹性模量Ep〕N/mm2〔195000,张拉控制力Pk<KN>781.2.伸长量计算2、N2束4股预应力钢绞线特性截面面积Ap〕mm2〔560弹性模量Ep〕N/ mm2〔195000张拉控制力Pk<KN>781.2.伸长量计算3、N3束4股预应力钢绞线特性截面面积Ap〕mm2〔560弹性模量Ep〕N/ mm2〔195000张拉控制力Pk<KN>781.2.伸长量计算4、N4束3股预应力钢绞线特性截面面积Ap〕mm2〔420弹性模量Ep〕N/ mm2〔195000张拉控制力Pk<KN>585.9.伸长量计算<二>、边跨非连续端半跨计算结果如下：1、N1束4股预应力钢绞线特性截面面积Ap〕mm2〔560,弹性模量Ep〕N/mm2〔195000,张拉控制力Pk<KN>781.2.伸长量计算2、N2束4股预应力钢绞线特性截面面积Ap〕mm2〔560弹性模量Ep〕N/ mm2〔195000张拉控制力Pk<KN>781.2.伸长量计算3、N3束4股预应力钢绞线特性截面面积Ap〕mm2〔560弹性模量Ep〕N/ mm2〔195000张拉控制力Pk<KN>781.2.伸长量计算4、N4束5股预应力钢绞线特性截面面积Ap〕mm2〔700弹性模量Ep〕N/ mm2〔195000张拉控制力Pk<KN>976.5.伸长量计算<三>、边跨连续端半跨N4计算结果如下：1、N4束5股预应力钢绞线特性截面面积Ap〕mm2〔700弹性模量Ep〕N/ mm2〔195000张拉控制力Pk<KN>976.5.伸长量计算八、25米箱梁预应力钢束材料数量及伸长量计算表。

30米预制箱梁钢束伸长量计算书一. 30米预制箱梁中跨钢束N1束1、按图S5-3-70将半个曲线预应力筋分成三段计算：AB段θ=0rad L =3.534mBC段θ=0.131rad L =7.854mCD段θ=0rad L =4.022m2、由图纸及桥规JTJ041-2000规范可知：P=0.75×Ryb ×Ay×1.025=0.75×1860×140×3×1.025=600.55KNk=0.0015 ц=0.23 Ay=140mm2 Eg=2.0×105MPa3、计算各段终点力：PA=600.55kNPB=PA×e-（kx＋μθ）=600.55×e-(0.0015×3.534)=600.55×e-0.0053=597.38kNPC=PB×e-（kx＋μθ）=597.38×e-(0.0015×7.854＋0.23×0.131)=597.38×e-0.0419=572.87kNPD=PC×e-（kx＋μθ）=572.87×e-(0.0015×4.022)=572.87×e-0.0060=569.44kN4、计算各段伸长量：AB段：PP=P[1-e-（kx＋μθ）]/ (kx＋μθ)=(600.55-597.38)/0.0053=598.11kN△L= PPL/APEP=598.11×3.534×106/(2×105×420)=25.2mmBC段：PP=P[1-e-（kx＋μθ）]/ (kx＋μθ)=(597.38-572.87)/0.0419=584.96kN△L= PPL/APEP=584.96×7.854×106/(2×105×420)=54.7mmCD段：PP=P[1-e-（kx＋μθ）]/ (kx＋μθ)=(572.87-569.44)/0.0060=571.67kN△L= PPL/APEP=571.67×4.022×106/(2×105×420)=27.4mm5、两段张拉的总伸长值：∑△L=2×（25.2+54.7+27.4）=214.6㎜N2束1、按图S5-3-70将半个曲线预应力筋分成三段计算：AB段θ=0rad L =2.580mBC段θ=0.131rad L =6.545mCD段θ=0rad L =6.315m2、由图纸及桥规JTJ041-2000规范可知：P=0.75×Ryb ×Ay×1.025=0.75×1860×140×4×1.025=800.73KNk=0.0015 ц=0.23 Ay=140mm2 Eg=2.0×105MPa3、计算各段终点力：PA=800.73kNPB=PA×e-（kx＋μθ）=800.73×e-(0.0015×2.580)=800.73×e-0.0039=797.61kNPC=PB×e-（kx＋μθ）=797.61×e-(0.0015×6.545＋0.23×0.131)=797.61×e-0.0399=766.42kNPD=PC×e-（kx＋μθ）=766.42×e-(0.0015×6.315)=766.42×e-0.0095=759.17kN4、计算各段伸长量：AB段：PP=P[1-e-（kx＋μθ）]/ (kx＋μθ)=(800.73-797.61)/0.0039=800kN△L= PPL/APEP=800×2.58×106/(2×105×560)=18.4mmBC段：PP=P[1-e-（kx＋μθ）]/ (kx＋μθ)=(797.61-766.42)/0.0399=781.7kN△L= PPL/APEP=781.7×6.545×106/(2×105×560)=45.7mmCD段：PP=P[1-e-（kx＋μθ）]/ (kx＋μθ)=(766.42-759.17)/0.0095=763.16kN△L= PPL/APEP=763.16×6.315×106/(2×105×420)=27.4mm5、两段张拉的总伸长值：∑△L=2×（25.2+54.7+27.4）=214.6㎜二. 30米预制箱梁边跨非连续端钢束1. 按图S5-3-71将半个曲线预应力筋分成四段，分段计算：θ=7.5o=0.131radθˊ=1.4o=0.024rad2. 由图纸及桥规JTJ041-2000知：P=0.75×Ryb ×Ay=0.75×1860×140=195300N=195.3KNk=0.0015 ц=0.225 Ay=140mm2 Eg=195×105MPa3. 将各段数据列入表1-1得：（a）.N1束4Фj15.24的钢绞线束，张拉控制力P=4×195.3=781.2KN（b）.N2束5Фj15.24的钢绞线束，张拉控制力P=5×195.3=976.5KN（c）.N3束5Фj15.24的钢绞线束，张拉控制力P=5×195.3=976.5KN（d）.N4束4Фj15.24的钢绞线束，张拉控制力P=4×195.3=781.2KN。

30m箱梁预应力张拉计算书一、工程概述本次预应力张拉计算针对的是 30m 箱梁，该箱梁采用后张法预应力施工工艺。

箱梁的设计承载能力和使用性能在很大程度上取决于预应力的施加效果，因此准确的预应力张拉计算至关重要。

二、设计参数1、箱梁混凝土强度等级为 C50，弹性模量 Ec ＝ 345×10^4 MPa。

2、预应力钢绞线采用高强度低松弛钢绞线，规格为 1×7 152 1860，其标准强度 fpk ＝ 1860 MPa，弹性模量 Ep ＝ 195×10^5 MPa。

3、每束钢绞线的根数和布置根据设计要求确定。

4、锚具采用 OVM 系列锚具，锚下控制应力σcon ＝ 075 fpk ＝1395 MPa。

三、预应力损失计算1、锚具变形和钢筋内缩引起的预应力损失σl1对于夹片式锚具，根据规范取值计算。

2、预应力钢筋与孔道壁之间的摩擦引起的预应力损失σl2考虑孔道偏差系数 k 和摩擦系数μ，通过计算公式得出。

3、混凝土加热养护时，受张拉的钢筋与承受拉力的设备之间温差引起的预应力损失σl3若施工过程中存在此项情况，按照实际温差计算。

4、预应力钢筋的应力松弛引起的预应力损失σl4根据规范规定的松弛系数和张拉控制应力计算。

5、混凝土的收缩和徐变引起的预应力损失σl5综合考虑混凝土的强度、龄期、环境条件等因素计算。

四、张拉力计算1、单根钢绞线的张拉力 P ＝σcon × Ap其中 Ap 为单根钢绞线的截面积。

2、每束钢绞线的张拉力为单根张拉力乘以束内钢绞线根数。

五、理论伸长值计算1、根据公式ΔL ＝ Pp × L ／（Ap × Ep) 计算其中 Pp 为平均张拉力，L 为预应力筋的长度。

2、考虑孔道曲线部分对伸长值的影响，进行修正计算。

六、实际伸长值测量与计算1、测量初始伸长值ΔL1，从千斤顶开始加载至初应力（一般为10%σcon）时的伸长量。

2、测量最终伸长值ΔL2，从初应力加载至控制应力时的伸长量。

20米箱梁预应力张拉伸长量计算钢铰线强度：1860MPa 控制应力：1860×0.75＝1395 MPa钢铰线公称面积：140 mm2单根控制力：1395×140.0＝195300 N伸长量计算公式：△L＝Pp×L÷（Ap×Ep）一、中跨1#束①直线段长 0.537米②竖曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×5.5°×30.0＝2.880米③直线段长4.869 米④平曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×1.8°×25.0＝0.785÷COS5.5°＝0.789 ⑤直线段长 0.728米⑥工具段长 0.74米(由于箱梁板顶预埋筋影响，千斤顶不能靠近锚环，为不弯曲板顶预埋筋，需增加一个过渡环，具体尺寸为：锚环0.046m+限位板0.035m+过渡环0.25m+千斤顶0.363m+锚环0.046m=0.74m)Pp＝P×（1－e-（kx＋μθ））÷（kx＋μθ）Pp＝P＝195300 N Ep＝198 GPa得：⑥的伸长量：e＝2.718281828 k＝0.0015 x＝0.74 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×0.74））÷（0.0015×0.74）＝195191.52 N195191.52×740÷（140×198000）＝5.21mm⑤的伸长量：e＝2.718281828 k＝0.0015 x＝1.468 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×1.468））÷（0.0015×1.468）＝195085.00 N195085.00×728÷（140×198000）＝5.12mm④的伸长量：e＝2.718281828 k＝0.0015 x＝2.257 μ＝0.25θ＝1.8°×0.017453293＝0.03142195300×（1-2.71828-（0.0015×2.257＋0.25×0.03142））÷（0.0015×2.257＋0.25×0.03142）＝194206.34 N194206.34×789÷（140×198000）＝5.53 mme＝2.718281828 k＝0.0015 x＝7.126 μ＝0.25θ＝1.8°×0.017453293＝0.03142195300×（1-2.71828-（0.0015×7.126＋0.25×0.03142）））÷（0.0015×7.126＋0.25×0.03142）＝193500.19 N193500.19×4869÷（140×198000）＝34.00mm②的伸长量：e＝2.71828 k＝0.0015 x＝10.006 μ＝0.25θ＝7.3°×0.017453293＝0.12741195300×（1-2.71828-（0.0015×10.006＋0.25×0.12741））÷（0.0015×10.006＋0.25×0.12741）＝190794.5 N190794.5×2880÷（140×198000）＝19.82mm①的伸长量：e＝2.718281828 k＝0.0015 x＝10.543 μ＝0.25θ＝7.3°×0.017453293＝0.12741195300×（1-2.71828-（0.0015×10.543＋0.25×0.12741））÷（0.0015×10.543＋0.25×0.12741）＝190718.28 N190718.28×537÷（140×198000）＝3.69mm1#束的伸长量为：5.21＋5.12＋5.53＋34.0＋19.82＋3.69＝73.37×2＝146.74 mm 2#束①直线段长 2.015米②竖曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×5.5°×30.0＝2.88米③直线段长 3.408 米④平曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×1.8°×25.0＝0.785÷COS5.5°＝0.789 ⑤直线段长 0.728米⑥工具段长0.49米(锚环0.046m+限位板0.035m+千斤顶0.363m+锚环0.046m=0.49m)Pp＝P×（1－e-（kx＋μθ））÷（kx＋μθ）Pp＝P＝195300 N Ep＝198 GPa得：⑥的伸长量：e＝2.718281828 k＝0.0015 x＝0.49 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×0.49））÷（0.0015×0.49）＝195228.11 N195228.11×490÷（140×198000）＝3.45 mme＝2.718281828 k＝0.0015 x＝1.218 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×1.218））÷（0.0015×1.218）＝195121.57 N195121.57×728÷（140×198000）＝5.12mm④的伸长量：e＝2.718281828 k＝0.0015 x＝2.007 μ＝0.25θ＝1.8°×0.017453293＝0.03142195300×（1-2.71828-（0.0015×2.007＋0.25×0.03142））÷（0.0015×2.007＋0.25×0.03142）＝194242.69 N194242.69×789÷（140×198000）＝5.53 mm③的伸长量：e＝2.718281828 k＝0.0015 x＝5.415 μ＝0.25θ＝1.8°×0.017453293＝0.03142195300×（1-2.71828-（0.0015×5.415＋0.25×0.03142））÷（0.0015×5.415＋0.25×0.03142）＝193747.94 N193747.94×3408÷（140×198000）＝23.82 mm②的伸长量：e＝2.71828 k＝0.0015 x＝8.295 μ＝0.25θ＝7.3°×0.017453293＝0.12741195300×（1-2.71828-（0.0015×8.295＋0.25×0.12741））÷（0.0015×8.295＋0.25×0.12741）＝191037.63 N191037.63×2880÷（140×198000）＝19.85 mm①的伸长量：e＝2.718281828 k＝0.0015 x＝10.31 μ＝0.25θ＝7.3°×0.017453293＝0.12741195300×（1-2.71828-（0.0015×10.31＋0.25×0.12741））÷（0.0015×10.31＋0.25×0.12741）＝190751.34 N190751.34×2015÷（140×198000）＝13.87 mm2#束的伸长量为：3.45＋5.12＋5.53＋23.82＋19.85＋13.87＝71.64×2＝143.28 mm 3#束①直线段长 7.901米②竖曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×1.4°×30.0＝0.733米③直线段长 1.065 米④工具段长 0.74米(由于箱梁板顶预埋筋影响，千斤顶不能靠近锚环，为不弯曲板顶预埋筋，需增加一个过渡环，具体尺寸为：锚环0.046m+限位板0.035m+过渡环0.25m+千斤顶0.363m+锚环0.046m=0.74m)Pp＝P×（1－e-（kx＋μθ））÷（kx＋μθ）Pp＝P＝195300 N Ep＝198 GPa得：④的伸长量：e＝2.718281828 k＝0.0015 x＝0.74 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×0.74））÷（0.0015×0.74）＝195191.52 N195191.52×740÷（140×198000）＝5.21 mm③的伸长量：e＝2.718281828 k＝0.0015 x＝1.805 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×1.805））÷（0.0015×1.805）＝195035.72 N195035.72×1065÷（140×198000）＝7.49 mm②的伸长量：e＝2.71828 k＝0.0015 x＝2.538 μ＝0.25θ＝1.4°×0.017453293＝0.02443195300×（1-2.71828-（0.0015×2.538＋0.25×0.02443））÷（0.0015×2.538＋0.25×0.02443）＝194334.91 N194334.91×733÷（140×198000）＝5.14 mm①的伸长量：e＝2.71828 k＝0.0015 x＝10.439 μ＝0.25θ＝1.4°×0.017453293＝0.02443195300×（1-2.71828-（0.0015×10.439＋0.25×0.02443））÷（0.0015×10.439＋0.25×0.02443）＝193189.76 N193189.76×7901÷（140×198000）＝55.06mm3#束的伸长量为：5.21＋7.49＋5.14＋55.06＝72.9×2＝145.8 mm二、边跨1#束①直线段长 2.148米②竖曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×5.5°×30.0＝2.880米③直线段长 3.308 米④平曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×1.8°×25.0＝0.785÷COS5.5°＝0.789 ⑤直线段长 0.724米⑥工具段长 0.64米(由于箱梁板顶预埋筋影响，千斤顶不能靠近锚环，为不弯曲板顶预埋筋，需增加一个过渡环，具体尺寸为：锚环0.046m+限位板0.035m+过渡环0.15m+千斤顶0.363m+锚环0.046m=0.64m)Pp＝P×（1－e-（kx＋μθ））÷（kx＋μθ）Pp＝P＝195300 N Ep＝198 GPa得：⑥的伸长量：e＝2.718281828 k＝0.0015 x＝0.64 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×0.64））÷（0.0015×0.64）＝195206.15 N195206.15×640÷（140×198000）＝4.51 mm⑤的伸长量：e＝2.718281828 k＝0.0015 x＝1.364 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×1.364））÷（0.0015×1.364）＝195100.21 N195100.21×724÷（140×198000）＝5.10 mm④的伸长量：e＝2.718281828 k＝0.0015 x＝2.153 μ＝0.25θ＝1.8°×0.017453293＝0.03142195300×（1-2.71828-（0.0015×2.153＋0.25×0.03142））÷（0.0015×2.153＋0.25×0.03142）＝194221.46 N194221.46×789÷（140×198000）＝5.53 mm③的伸长量：e＝2.718281828 k＝0.0015 x＝5.461 μ＝0.25θ＝1.8°×0.017453293＝0.03142195300×（1-2.71828-（0.0015×5.461＋0.25×0.03142））÷（0.0015×5.461＋0.25×0.03142）＝193741.28 N193741.28×3308÷（140×198000）＝23.12 mm②的伸长量：e＝2.71828 k＝0.0015 x＝8.341 μ＝0.25θ＝7.3°×0.017453293＝0.12741195300×（1-2.71828-（0.0015×8.341＋0.25×0.12741））÷（0.0015×8.341＋0.25×0.12741）＝191031.09 N191031.09×2880÷（140×198000）＝19.85 mm①的伸长量：e＝2.718281828 k＝0.0015 x＝10.489 μ＝0.25θ＝7.3°×0.017453293＝0.12741195300×（1-2.71828-（0.0015×10.489＋0.25×0.12741））÷（0.0015×10.489＋0.25×0.12741）＝190725.94 N190725.94×2148÷（140×198000）＝14.78 mm1#束的伸长量为：4.51＋5.10＋5.53＋23.12＋19.85＋14.78＝72.89+73.37＝146.26 mm 2#束①直线段长 3.608米②竖曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×5.5°×30.0＝2.88米③直线段长 1.84 米④平曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×1.8°×25.0＝0.785÷COS5.5°＝0.789 ⑤直线段长 0.724米⑥工具段长0.64米(由于箱梁板顶预埋筋影响，千斤顶不能靠近锚环，为不弯曲板顶预埋筋，需增加一个过渡环，具体尺寸为：锚环0.046m+限位板0.035m+过渡环0.15m+千斤顶0.363m+锚环0.046m=0.64m)Pp＝P×（1－e-（kx＋μθ））÷（kx＋μθ）Pp＝P＝195300 N Ep＝198 GPa得：⑥的伸长量：e＝2.718281828 k＝0.0015 x＝0.64 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×0.64））÷（0.0015×0.64）＝195206.15 N195206.15×640÷（140×198000）＝4.51 mm⑤的伸长量：e＝2.718281828 k＝0.0015 x＝1.364 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×1.364））÷（0.0015×1.364）＝195100.21 N195100.21×724÷（140×198000）＝5.10 mm④的伸长量：e＝2.718281828 k＝0.0015 x＝2.153 μ＝0.25θ＝1.8°×0.017453293＝0.03142195300×（1-2.71828-（0.0015×2.153＋0.25×0.03142））÷（0.0015×2.153＋0.25×0.03142）＝194221.46 N194221.46×789÷（140×198000）＝5.53mm③的伸长量：e＝2.718281828 k＝0.0015 x＝3.993 μ＝0.25θ＝1.8°×0.017453293＝0.03142195300×（1-2.71828-（0.0015×3.993＋0.25×0.03142））÷（0.0015×3.993＋0.25×0.03142）＝193954.17 N193954.17×1840÷（140×198000）＝12.87mm②的伸长量：e＝2.71828 k＝0.0015 x＝6.873 μ＝0.25θ＝7.3°×0.017453293＝0.12741195300×（1-2.71828-（0.0015×6.873＋0.25×0.12741））÷（0.0015×6.873＋0.25×0.12741）＝191240.01N191240.01×2880÷（140×198000）＝19.87 mm①的伸长量：e＝2.718281828 k＝0.0015 x＝10.481 μ＝0.25θ＝7.3°×0.017453293＝0.12741195300×（1-2.71828-（0.0015×10.481＋0.25×0.12741））÷（0.0015×10.481＋0.25×0.12741）＝190727.08 N190727.08×3608÷（140×198000）＝24.82 mm2#束的伸长量为：4.51＋5.10＋5.53＋12.87＋19.87＋24.82＝72.7+71.64＝144.34 mm 3#束①直线段长 8.021米②竖曲线段长 L＝π÷180°×a×R＝3.1415926÷180°×1.4°×30.0＝0.733米③直线段长 1.065 米④工具段长 0.74米(由于箱梁板顶预埋筋影响，千斤顶不能靠近锚环，为不弯曲板顶预埋筋，需增加一个过渡环，具体尺寸为：锚环0.046m+限位板0.035m+过渡环0.25m+千斤顶0.363m+锚环0.046m=0.74m)Pp＝P×（1－e-（kx＋μθ））÷（kx＋μθ）Pp＝P＝195300 N Ep＝198 GPa得：④的伸长量：e＝2.718281828 k＝0.0015 x＝0.74 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×0.74））÷（0.0015×0.74）＝195191.52 N195191.52×740÷（140×198000）＝5.21 mm③的伸长量：e＝2.718281828 k＝0.0015 x＝1.805 μ＝0.25θ＝0°195300×（1-2.71828-（0.0015×1.805））÷（0.0015×1.805）＝195035.72 N195035.72×1065÷（140×198000）＝7.49 mm②的伸长量：e＝2.71828 k＝0.0015 x＝2.538 μ＝0.25θ＝1.4°×0.017453293＝0.02443195300×（1-2.71828-（0.0015×2.538＋0.25×0.02443））÷（0.0015×2.538＋0.25×0.02443）＝194334.91 N194334.91×733÷（140×198000）＝5.14 mm①的伸长量：e＝2.71828 k＝0.0015 x＝10.559 μ＝0.25θ＝1.4°×0.017453293＝0.02443195300×（1-2.71828-（0.0015×10.559＋0.25×0.02443））÷（0.0015×10.559＋0.25×0.02443）＝193172.44 N193172.44×8021÷（140×198000）＝55.90 mm3#束的伸长量为：5.21＋7.49＋5.14＋55.90＝73.74+72.9＝146.64 mm。

1.1.1 荷载取值①模板自重：底模、侧模及内模采用竹胶板以及方木：P1-1=2KN/m2②梁体钢筋混凝土容重： 26KN/m3。

跨中腹板：P2-1 = 26 KN/m3×2.100m =54.61KN/m2跨中底板(含顶板)：P2-2 =26 KN/m3×0.612m =15.92KN/m2翼板（以最大值计算）：P2-3= 26 KN/m3×0.325m=8.45KN/m2③施工荷载: P3=2.5kN/m2，含人员、施工机具、施工材料等。

④倾倒混凝土产生荷载，取P4= 2.0kN/m2。

⑤振捣混凝土时产生的振捣荷载：取P5=2.0kN/m2。

荷载分项系数①钢管力学参数钢管采用φ48×3.5mm，材料特性及截面特性如下表：钢管的强度和弹性模量钢管截面特性立杆、横杆承载性能1.1.2 碗扣脚手架验算根据施工组织设计资料及相关技术资料，碗扣脚手架验算结果见下：①在跨中断面腹板位置立杆计算：q＝1.2（P1+P2-1）+1.4（P3+P4+P5）=1.2（2+55.48）+1.4（2.5+2+2）=78.076KN/m2则单根立杆最大受力为N＝0.6×0.6×78.076=28.11KN<[N]= KN②在跨中断面底板(含顶板)位置立杆计算：q＝1.2（P1+P2-1）+1.4（P3+P4+P5）=1.2（2+15.92）+1.4（2.5+2+2）=30.604KN/m2则单根立杆最大受力为N＝0.6×0.9×30.604=16.53KN<[N]=40KN③在翼板位置立杆计算：q＝1.2（P1+P2-1）+1.4（P3+P4+P5）=1.2（2+8.45）+1.4（2.5+2+2）=21.64KN/m2则单根立杆最大受力为N＝0.6×0.9×21.64=11.69KN<[N]=40KN。

32m箱梁预应力张拉计算单计算单说明：本计算单适用于制梁场采用浙锚及YDC3000N-200千斤顶进行31.5m跨度有砟轨道后张法预应力混凝土简支箱梁预应力施工。

一、计算依据：通桥（2009）2229－I《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》GB/T5224-2003《预应力混凝土用钢绞线》。

二、计算参数：钢绞线公称面积A y=140mm2钢绞线弹性模量E g=195x103MP a管道偏差系数K=0.0015管道摩擦系数μ=0.55三、计算：1、锚外张拉控制力的计算公式N con=σcon×A y×nN con—锚外张拉控制力（N）σcon—锚外张拉控制应力(KN/ mm2)A y—钢绞线公称面积(mm2)n—钢绞线根数以N1a初张为例，套用上述公式如下：N con=σcon×A y×n=930×140×12=1562.4（KN）2、伸长值计算公式△L=PL/(A y E g)其中P=P(1+e-(KL+µθ))/（K L +µθ）△L—钢绞线伸长值（mm）P —张拉端张拉力（N）L —从张拉端至计算截面钢绞线长度（mm）A y—钢绞线公称面积A y(mm2)E g—钢绞线弹性模量E g（MP a）P —平均张拉力（N）以N1a初张为例，套用上述公式如下：由预应力管道几何特性可得下表：钢束编号分段序号分段长度Lθ（rad）κL T+μθe-(κLT＋μθ)初终点应力（N/mm2）σ= 930N1a 1 2093 0 0.00310.9969927.12 1047 0.07 0.04010.9607890.73 12776 0 0.01920.9810873.8伸长值△L(mm)= 1483、经上述计算过程可得如下锚外张拉力及伸长值对照表锚外张拉力及钢绞线伸长值对照表张拉阶段张拉顺序钢束编号锚外控制应力（MPa）锚外张拉力（KN）理论伸长值（mm)直线、无声屏障直线、有声屏障曲线、无声屏障曲线、有声屏障预张拉1 2N1b 930 1562.40 1692.60 1692.60 1692.60 148.002 2N6 930 1432.20 1562.40 1562.40 1562.40 151.003 2N2b 930 1562.40 1692.60 1692.60 1692.60 150.00初张拉4 2N8 930 1562.40 1562.40 1562.40 1562.40 149.005 2N1a 930 1562.40 1562.40 1562.40 1692.60 148.006 2N9 930 1562.40 1562.40 1562.40 1562.40 148.007 2N4 930 1562.40 1562.40 1562.40 1562.40 149.008 2N7 930 1562.40 1562.40 1562.40 1692.60 149.00 说明：1、表中伸长值为千斤顶工具锚内侧工作线和工具线总的伸长量，应力范围0～σcon，伸长值为两端伸长值之和。
