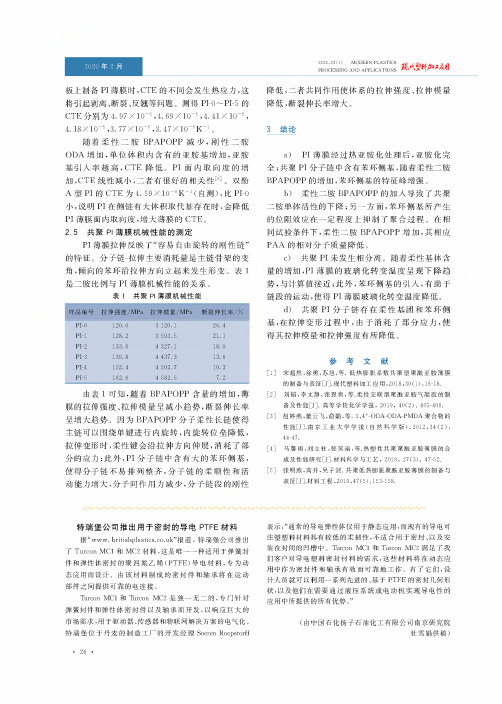

2020,32(1)MODERN PLASTICS PROCESSING AND APPLICATIONS板上制备PI薄膜时，CTE的不同会发生热应力，这、断裂、反翘等问题。
测得PI0〜PI5的CTE分别为4.97X10c5,4.69X10「5,4.41X10「5, 4.18X10c5,3.77X10c5,3.47X10c5K c1&随着柔性二胺BPAPOPP减少，刚性二胺ODA增加,单位体积内含有的亚胺基增加，亚胺基引入，CTE&PI面内取向度的增加，CTE小，二者有很好的相关性双酚A型PI的CTE为4.59X10c5K c1(自测)，比PI0小，说明PI在侧链有大体积取代基PI面内取向度，增大薄膜的CTE&2.5共聚PI薄膜机械性能的测定PI反“容易自由旋转的刚性链”的特征。
分子链-拉伸主要消主的变角，倾向的苯环向立起来发生形变。
表1二胺PI机械的&表1共聚PI薄膜机械性能样品编号拉伸强度/MPa拉伸模量/MPa断裂伸长率/% PI-0120.63120.126.4PI-1128.23593.5211PI-2133.64327.118.0PI-3139.84437.313.6PI-4152.44502.710.3PI-5162.64582.57.2由1!BPAPOPP的加!膜的、扌小，断裂狷呈增大&因为BPAPOPP分子柔性长主以围绕单键进行内旋转，内位？低，形时，柔性键向，消部的；此外，PI分子链中含有大的苯环侧基,子链不易齐，分子链的柔大，分子，分子链段的刚性降低，二者共同作用使体系的拉伸强度、拉伸模量断大&3结论a)PI薄膜经过热亚胺化处理后，亚胺化完全；共聚PI分子链中含有苯环侧基，随着柔性二胺BPAPOPP的增加，苯环侧基的特征峰增强&b)柔二胺BPAPOPP的加入共聚二胺单的下降；另一方面，苯环侧基所：的位阻效应在一定程度上抑制了聚合过程&在相同试验条件下，柔性二胺BPAPOPP增加，其相应PAA的相对分子质&c)共聚PI相分离。
气动密封件气动密封件表面粗糙度表面粗糙度DIN EN ISO 4287密封件的可靠性和使用寿命极大程度上取决于所密封处配合表面的质量和表面光洁度。
划痕、擦伤、小孔、集中加工痕或螺旋加工痕是不允许的,动态表面的表面光洁度比静态配合表面有更高要求。
最常用来描述微观光洁度特征的，在DIN EN ISO4287中规定是R a、R z和R max，但是在密封技术中只有这些特征来评定适用性是不够的，另外，还要求有按照DIN EN ISO 4287规定的表面粗糙度形状的材料接触区域R mr。
这个表面技术要求的意义表示在图4中，它清楚地表明只有技术要求R a和R z不足以准确地描述针对密封技术的表面粗糙度形状，并且不足以评定适用性。
材料接触区域R mr对于评定表面是必不可少的，因为这个参数是由规定的表面粗糙度形状来确定的，换句话说，它是直接取决于采用的加工过程。
特瑞堡建议要遵照以下的表面光洁度：表VII 表面粗糙度材料接触范围应当是大约50%至70%，在切割深度C=0.25×R z确定，相对于C ref .5%的参考线。
图2表示了2种表面截面，在测试过程中两者的R z值基本相同。
主要的区别在于材料的接触范围不同。
这些表明上面所述的粗糙度截面（R mr=70%）具有更好的密封/配合表面比。
图2表面的形状截面材料概述材料概述活塞杆密封件-型号ARUP表XIV 安装尺寸/型号图3 安装图安装建议安装建议，型号ARG表XV 安装尺寸/型号图4 安装图d f8/h 9D H9L+0.15r s max d 2ARG03-14.93-79.9d +4.0 2.000.50.25 1.78ARG115-29.96-179.9d +6.0 2.850.50.50 2.62ARG230-59.97-299.9d +7.5 3.800.80.50 3.53ARG360-199.916-659.9d +12.5 5.60 1.30.70 5.33ARG4200-399.9110-799.9d +15.07.55 1.30.907.00ARG8400-999.9150-999.9d +18.07.551.30.907.00系列号活塞杆直径沟槽直径沟槽宽度标准范围延伸范围沟槽倒角径向间隙O 形圈直径N 活塞杆密封件-型号ARGO形圈直径活塞杆密封件-型号ARG直径大于999.9mm，小于2600mm，可以使用RG45系列的特康®格来圈®。
密封件和密封服务的世界液压装置石油和天然气深水中狂野漫步机器人凭借高端密封件而能够移动在甲板上和海底勘探密封系统帮助最大限度地提高摩托车在道路、野外和轨道上的助力摩托车在公路，野外和赛道上保持最佳性能专为速度和乐趣而打造！摩托车2011年第1期特瑞堡密封系统目录3034714中国的扩张提高了特殊处理印度天然气储量展563817294凭借特瑞堡的高端密封件，波士顿动力公司的机器人才得以移动。
想象一下，一个机械化驮骡能够跋涉多岩地带、淌过泥坑、滑过冰层、钻过灌木丛并攀上陡峭的山丘。
它能看到并绕过障碍，经受风吹雨淋，遵照人的指示或自动根据预设的程序行进，始终背负着重达50公斤的负荷。
这听起来像科幻小说中的生物，实际上是称为大狗的四腿机器人， 已经在美国马萨诸塞州的乡村留下了足迹。
大狗及其第二代LS3(Legged Squad Support System 的缩写，步兵班组支援系统)是由波士顿动力公司开发并制造的。
该公司虽小，但拥有尖端技术，其资金由五角大楼的研究机构国防高级研究规狂野漫步123石油天然气大会暨展览会2011年9月6日至8日英国阿伯丁巴西水电展2011年9月20日至22日 巴西里约热内卢印度能源展2011年9月29日至10月1日 印度孟买巴西近海技术会议(OTC)2011年10月4日至6日巴西里约热内卢全球风能大会2011年10月19日至21日 中国北京煤炭采矿博览会2011年10月28日至31日 中国北京瑞典国际工业配件展2011年11月8日至11日 瑞典延雪平国际工程机械展览会2011年11月23日至27日 印度班加罗尔国际工作艇展2011年11月30日至12月2日美国新奥尔良、洛杉矶789456恶劣环境下执行侦查、救援和消防方案的载重机器人20英里以上范围内优异的承载能力由麻省理工学院的前教授用美国五角大楼提供的资金而开发特瑞堡为液压腿部机构提供最佳的高耐用性密封件特瑞堡和波士顿动力公司就第二代人形机器人进行合作简言之…液 压 装 置看到了他这个灵活的机器人的广泛应用，从运载物质到恶劣环境下的侦查、救援和消防任务等各种应用。
挡圈O形圈ISO 9001:2008ISO /TS 16949:2009您的密封技术伙伴特瑞堡密封系统是一家全球领先的聚合物密封件、轴承及模压件的开发商、生产商及供应商，独特的市场定位使其致力于设计和开发领先的产品和材料组合，一站式地为航天航空、工业和汽车领域的应用提供最佳品质的弹性体、硅胶、热塑性塑料、聚四氟乙烯和复合材料技术。
特瑞堡密封系统工程师拥有50多年的设计和开发经验，以及最先进的设计工具，竭诚为客户提供产品设计、原型开发、生产、测试和安装服务。
特瑞堡密封系统在全球拥有超过70个机构的国际网络，其中包括 20多个生产基地和具有战略地位的研发中心，包含材料和开发实验室，以及专业致力于设计和应用的机构。
由于自主研发材料，因此我们能够充分利用自身的材料数据库资源，其中包括了2,000多种具有专利权的复合材料和一系列的专有产品。
特瑞堡密封系统承接各种具有挑战性的服务需求，为您提供批量标准件以及单件定制产品，并且通过我们综合物流支持，能够快速高效地将 40,000多种密封产品传递给全球客户。
所有工厂均已通过ISO 9001:2008和ISO / TS16949:2009认证。
特瑞堡密封系统获得特瑞堡集团在经验和资源上的全力支持，特瑞堡集团是全球聚合物技术最领先的专家之一。
本手册中的资料仅供参考，而不是针对任何具体的应用。
手册中给出的压力、温度、速度和介质的极限值是在实验室条件下得到的最大值。
在实际应用中，由于工作参数之间的相互干扰，可能无法达到其最大值。
因此，至关重要的是，客户应该针对自己的应用来选择适用的产品和材料。
任何由于依赖本手册中的资料而产生的风险均由客户自己承担。
特瑞堡密封系统不承担任何由于使用本手册中的资料而直接或间接带来的损失、事故、索赔和费用。
尽管已经尽力保证本手册中包含资料的准确性，但是，特瑞堡密封系统并不担保这些资料的准确性或完整性。
需要获得针对具体应用的最佳建议，请咨询您当地的特瑞堡密封系统市场公司。

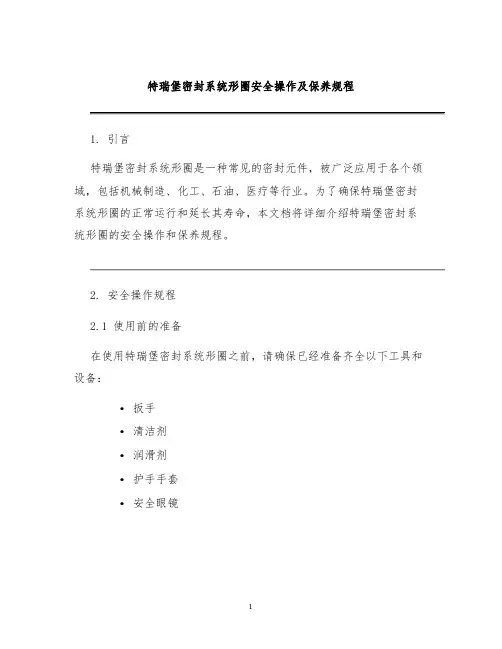

特瑞堡密封系统形圈安全操作及保养规程1. 引言特瑞堡密封系统形圈是一种常见的密封元件，被广泛应用于各个领域，包括机械制造、化工、石油、医疗等行业。
为了确保特瑞堡密封系统形圈的正常运行和延长其寿命，本文档将详细介绍特瑞堡密封系统形圈的安全操作和保养规程。
2. 安全操作规程2.1 使用前的准备在使用特瑞堡密封系统形圈之前，请确保已经准备齐全以下工具和设备：•扳手•清洁剂•润滑剂•护手手套•安全眼镜2.2 安装特瑞堡密封系统形圈特瑞堡密封系统形圈的正确安装是保证其正常工作的关键。
按照以下步骤操作：1.将旧形圈从密封槽中移除。
2.清洁密封槽，确保其干净无杂质。
3.涂抹适量的润滑剂于新形圈，以减少其与密封槽之间的摩擦。
4.将新形圈安装到密封槽中，确保其完全嵌入。
5.使用扳手适度拧紧密封槽。
2.3 检查特瑞堡密封系统形圈定期检查特瑞堡密封系统形圈的状态是保证其性能的重要步骤。
请按照以下检查事项进行操作：•检查形圈的外观是否有明显的磨损或损坏。
•检查形圈与密封槽之间的配合是否紧密，是否有泄漏现象。
•检查形圈是否被腐蚀，如有腐蚀应及时更换。
•检查形圈的弹性是否正常，如果变形或松弛应更换新的形圈。
2.4 使用特瑞堡密封系统形圈的注意事项•在卸载特瑞堡密封系统形圈之前，应先将工作环境压力释放完毕，避免意外事故发生。
•在操作过程中，避免使用尖锐的工具接触并损坏形圈，以免影响其密封性能。
•在更换形圈时，务必注意选择与原始规格相同的形圈，并避免混用不同材质和尺寸的形圈。
3. 形圈保养规程3.1 清洁特瑞堡密封系统形圈按照以下步骤清洁特瑞堡密封系统形圈：1.使用清洁剂或洗涤液清洗密封槽和形圈，去除表面污垢和沉积物。
2.用清水冲洗形圈和密封槽，确保彻底冲净。
3.使用干净的毛巾或纸巾擦干形圈和密封槽。
3.2 润滑特瑞堡密封系统形圈适当地润滑特瑞堡密封系统形圈可以减少其与密封槽之间的摩擦，并提高其使用寿命。
按照以下步骤操作：1.使用适当的润滑剂涂抹在整个形圈的表面，确保润滑均匀。
世界10大密封件品牌排行榜一、德国UKS产品齐全：O型圈，星型圈，V型圈，骨架油封，组合密封件，导向带……涉及行业广泛：机械制造业，液压行业，汽车制造业，阀门业，制药机械业……作为一家现代化的密封科技公司，UKS有着丰富的经验先进的技术，创新的产品。
广泛应用于矿山、机械制造等多种行业，UKS叉车密封件是许多叉车厂家最青睐的叉车配件之一。
二、奥地利优泰科（UTEC）优泰科(utec)是密封科技的领先者，可以提供高品质液压、气动密封产品，工程塑料元件，优质密封材料以及全套无模具密封生产技术。
优泰科主要应用于重型、中型、轻型工业，优泰科叉车密封件占据叉车密封件市场的12%。
三、美国奥赛罗（OTHELLO）美国奥赛罗（OTHELLO）集团位于美国内华达州(NEV ADA)，亚太地区总部设在香港湾仔庄土敦道。
是专业从事密封材料行业以研发、生产和销售为一体的跨国公司四、美国派克汉尼汾（Parker Hannifin）派克汉尼汾（Parker Hannifin）简称为派克或者帕克，是一家全球性的流体控制产品供应商，派克汉尼汾的电磁阀及气动膜片阀被广泛地应用于众多领域：石油化工，橡胶，汽车，火车，电力，液压气动，食品机械，机器人，控制阀门等。
五、瑞典SKFSKF集团是全球领先的滚动轴承和密封件供应商，其业务范围包括轴承制造和密封件生产以及轴承相关工具的推广，为客户提供各种解决方案和服务。
六、德国油控德国油控集团成立于1974年，主要从事液压元件的设计开发及生产制造。
油控集团凭借其先进的技术，精湛的工艺和严格的产品质量，使其产品在欧洲大陆处于领先地位。
德国密封概览公司是油控集团下属的一个独立的子公司，该公司位于德国奥格斯堡，占地1万平米是集科研、生产、仓储为一体的现代化密封件生产企业，其产品在国际处于领先地位。
七、日本阪上sakagami（NOK）日本阪上（SAKAGAMI）阪上株式会社创立至今已有超过百年历史，专精于液、气压往复运动用密封件之研发，早已是世界密封件生产厂商中之佼佼者，并以生产高品质、高寿命密封件为使命，提供使用者高品质、高信赖、高寿命之优良产品。
世界密封品牌1一、德国油控集团1...二、奥地利优泰科( UTEC) ............................ 2..三、美国奥赛罗( OTHELLO ) .......................... 2..四、美国派克汉尼汾( Parker Hannifin) ................... 2.五、瑞典SKF ............................................................................................................... 3.. .六、德国DTH ............................................................................................................... 3.. .七、日本阪上sakagam(i NOK ) ......................... 3..八、德国HUNGER ............................................................................................................... 4.. .九、德国Busak+Shamban宝色霞板 .................... 5..十、瑞典特瑞堡Trelleborg ............................................................ 5..十一、意大利TEADIT .................................................................. 5.. 国内密封品牌........................................................ 6.. .一、车氏密封........................................................ 6.. .二、萧星密封........................................................ 7.. .三、复液密封........................................................ 7.. .世界密封品牌一、德国油控集团德国油控集团成立于1974 年，主要从事液压元件的设计开发及生产制造。
E-Tools培训手册2015年8月版目录1.特瑞堡密封系统电子工具E-Tools简介 (1)1.1简介 (1)1.2如何获取这些服务 (2)1.3提出您的意见和建议 (3)2.密封解决方案配置程序 Sealing Solution Configurator (4)2.1简介 (4)2.2使用步骤 (4)3.ISO安装及公差 ISO Fits (9)3.1简介 (9)3.2使用步骤–网页版本 (9)3.3使用步骤–手机版本 (11)4.CAD 服务 CAD Service (13)4.1简介 (13)4.2使用步骤 (13)5.O型圈计算器O-Ring (16)5.1简介 (16)5.2使用步骤–网页和离线版本 (16)5.3使用步骤–手机版本 (20)6.液压油缸计算器Hydraulic Cylinder (23)6.1简介 (23)6.2使用步骤–网页版本 (23)6.3使用步骤–手机版本 (25)7.化学兼容性Chemical Compatibility Check (26)7.1简介 (26)7.2使用步骤–网页版本 (26)7.3使用步骤–手机版本 (28)8.单位转换器 Unit Converter (29)8.1简介 (29)8.2使用步骤–网页版本 (29)8.3使用步骤–手机版本 (30)9.硬度转换器 Hardness Converter (31)9.1简介 (31)9.2使用步骤–网页版本 (31)9.3使用步骤–手机版本 (33)10.电子目录Electronic Catalog (34)10.1简介 (34)10.2使用步骤 (34)11.材料搜索工具Material Search Tool (39)11.1简介 (39)11.2使用步骤 (39)12.安装指导Installation (41)12.1简介 (41)12.2使用步骤–手机版本 (41)13.航天航空沟槽计算器Aerospace Groove (43)13.1简介 (43)13.2使用步骤–手机版本 (43)14.专用术语词库 Glossary (45)14.1简介 (45)14.2使用步骤 - 网页版本 (45)14.3使用步骤–手机版本 (48)15.In the Groove 杂志 (49)15.1简介 (49)15.2使用步骤– iPad版本 (49)No.电子工具在线版本离线版本手机（苹果iOS系统及安卓系统）Ipad1密封解决方案配置程序Sealing Solution ConfiguratorN N N2ISO 安装及公差ISO FitsN N3CAD服务CAD ServiceN N4O型圈计算器O-RingN5液压油缸计算器Hydraulic CylinderN N6化学兼容性Chemical Compatibility CheckN N N7单位转换器Unit ConverterN N8硬度转换器Hardness ConverterN N9电子目录Electronic CatalogN N N10材料搜索工具Material Search ToolN N N11安装指导InstallationN N N12航天航空沟槽计算器Aerospace GrooveN N N13专业术语词库GlossaryN N14In the Groove杂志In the GrooveN N N1. 特瑞堡密封系统电子工具E-Tools简介1.1 简介特瑞堡密封系统秉承“以客为尊”的价值观，根据客户的实际需要，设计并开发了多种电子工具E-Tools帮助客户在研发、使用和安装阶段提高工作效率。
气动密封件气动密封件表面粗糙度表面粗糙度DIN EN ISO 4287密封件的可靠性和使用寿命极大程度上取决于所密封处配合表面的质量和表面光洁度。
划痕、擦伤、小孔、集中加工痕或螺旋加工痕是不允许的,动态表面的表面光洁度比静态配合表面有更高要求。
最常用来描述微观光洁度特征的，在DIN EN ISO4287中规定是R a、R z和R max，但是在密封技术中只有这些特征来评定适用性是不够的，另外，还要求有按照DIN EN ISO 4287规定的表面粗糙度形状的材料接触区域R mr。
这个表面技术要求的意义表示在图4中，它清楚地表明只有技术要求R a和R z不足以准确地描述针对密封技术的表面粗糙度形状，并且不足以评定适用性。
材料接触区域R mr对于评定表面是必不可少的，因为这个参数是由规定的表面粗糙度形状来确定的，换句话说，它是直接取决于采用的加工过程。
特瑞堡建议要遵照以下的表面光洁度：表VII 表面粗糙度材料接触范围应当是大约50%至70%，在切割深度C=0.25×R z确定，相对于C ref .5%的参考线。
图2表示了2种表面截面，在测试过程中两者的R z值基本相同。
主要的区别在于材料的接触范围不同。
这些表明上面所述的粗糙度截面（R mr=70%）具有更好的密封/配合表面比。
图2表面的形状截面材料概述材料概述活塞杆密封件-型号ARUP表XIV 安装尺寸/型号图3 安装图安装建议安装建议，型号ARG表XV 安装尺寸/型号图4 安装图d f8/h 9D H9L+0.15r s max d 2ARG03-14.93-79.9d +4.0 2.000.50.25 1.78ARG115-29.96-179.9d +6.0 2.850.50.50 2.62ARG230-59.97-299.9d +7.5 3.800.80.50 3.53ARG360-199.916-659.9d +12.5 5.60 1.30.70 5.33ARG4200-399.9110-799.9d +15.07.55 1.30.907.00ARG8400-999.9150-999.9d +18.07.551.30.907.00系列号活塞杆直径沟槽直径沟槽宽度标准范围延伸范围沟槽倒角径向间隙O 形圈直径N 活塞杆密封件-型号ARGO形圈直径活塞杆密封件-型号ARG直径大于999.9mm，小于2600mm，可以使用RG45系列的特康®格来圈®。
活塞密封件-型号APDE表XVII 安装尺寸/型号图5 安装图活塞密封件-型号APDS订货示例活塞密封件型号APDS活塞直径: D=20 mm 沟槽宽度: L=3 mm型号: APDS00200（表XVIII ）材料编号: WU9E1（标准）活塞密封件 型号APDE 说明密封件型号APDS 专门设计用于单作用短行程缸（弹簧返回），具有良好的导向系统。
它的截面形状和APDE 相同，但是差别在于外径上的预载荷要小，摩擦和起动压力都减小。
技术数据工作压力: 1.6 MPa 速度: ≤ 1 m/s 温度: 从-40℃至+80℃介质:干的空气或有润滑性的空气，矿物油和润滑脂，非腐蚀性气体材料标准材料是聚氨酯橡胶，非常耐磨，低温下柔韧性很好。
标准材料 聚氨酯橡胶， 邵氏A 90 ，材料编号: WU9E1可替换材料 聚氨酯橡胶，邵氏A 85 ， 材料编号: WUBE1活塞密封件-型号APMP安装通过过盈来进行安装，用正确的方法使定位槽与密封件凸起配合。
为了增加滑动效果，建议对密封件进行润滑。
订货示例活塞密封件型号APMP活塞直径: D=32 mm 磁铁沟槽宽度: t=3 mm型号: APMP00320（表XX ）材料编号: WU9E1（标准）活塞密封件 型号APMP 说明该密封件适合用于气缸，主要是“袖珍型”短行程单作用或双作用，或磁性活塞。
活塞的导向元件在密封件上，具有合适的径向和轴向间隙，保证密封件的润滑。
磁铁装在2个相对的密封件之间的沟槽中。
技术数据工作压力: 1.6 MPa 速度: ≤ 1 m/s 温度: 从-40℃至+80℃介质: 干的空气或有润滑性的空气，矿物油和润滑脂，非腐蚀性气体材料标准材料是聚氨酯橡胶，非常耐磨，低温下柔韧性很好。
标准材料 聚氨酯橡胶， 邵氏A 90 ，材料编号: WU9E1可替换材料 聚氨酯橡胶，邵氏A 85 ， 材料编号: WUBE1活塞密封件-型号APMP安装建议，型号APMP表安装尺寸/型号图7 安装图12以上）。
d h9L +0.15r s max.d 2APG08-13.96-79.9D -4.0 2.000.50.25 1.78APG114-29.910-139.9D -6.0 2.850.50.50 2.62APG230-79.915-359.9D -7.5 3.800.80.50 3.53APG380-132.940-449.9D -12.5 5.60 1.30.70 5.33APG4133-249.9110-629.9D -15.07.55 1.30.907.00APG8250-354.9150-999.9D -18.07.551.30.907.00安装建议，型号APG表XXI表XXII 安装尺寸/型号图8 安装图系列号缸筒直径 D H9沟槽直径沟槽宽度沟槽倒角径向间隙O 形圈直径标准范围延伸范围活塞杆密封件-型号APGO形圈直径安装把即装即用的活塞推入活塞杆的端部，用螺母固定。
订货示例活塞密封件型号AK缸筒直径: D=63 mm外侧直径: d=16 mm 圈宽度: B=22 mm TSS 型号: A K 1606322（表XXIII ）材料编号: N7MM 整体活塞-型号AK 说明即装即用的双作用活塞带有一体化的金属圆盘和密封唇，金属圆盘外包的橡胶有空气通道，保证压力作用在整个活塞表面。
技术数据工作压力: 1.2 MPa 速度:≤ 1 m/s温度*: 从-30℃至+100℃（其它温度范围请咨询）介质: 无油空气（要求用润滑脂作初始润滑），带润滑的空气，非腐蚀性气体材料标准材料: 材料组合NBR ，肖氏A 70/碳钢1.0315 （全部橡胶外包） 材料号: N7MMTSS 产品号TSS 系列号活塞直径×10缸筒直径/圈宽度材料代号-AK160N7N7MM MM6322整体气动活塞AK整体活塞-型号AK安装安装在开放式沟槽，并且用弹性挡圈固定.如果有拆除用的缺口，更换ARS-密封件-防尘圈不需要拆卸活塞杆。
订货示例活塞密封件型号ARS活塞杆直径: D=50 mm 沟槽宽度: L=10 mmTSS 型号: ARS00500（表XXIV ）材料编号: VC4VR活塞密封件-型号ARS 说明密封件-防尘圈非常适合于高温气动用途和带有腐蚀性介质的用途，用FKM 材料制成，是橡胶金属结合的密封件。
ARS 密封件-防尘圈提供特别好的工作性能和强度。
这种设计允许方便装入开放式沟槽，并且用弹性挡圈固定。
安装空间与ARAA ，ARAN 和ARV 产品相同。
技术数据工作压力: 1.6 MPa 速度: ≤ 1 m/s 温度: 从-15℃至+150℃介质:无油空气（要求用润滑脂作初始润滑），带润滑的空气，非腐蚀性气体材料标准材料: FKM ，邵氏A 75，褐色 材料号: VC4VR以FKM 氟橡胶为基材的特殊弹性体与支承的钢环一起硫化成型。
弹性挡圈符合DIN 7993 vers. B ，用于在沟槽中固定密封件，和密封件一起提供。
TSS 产品号TSS 系列号活塞直径×10材料代号AR ARS00S000500VC4VC4VR VR-密封件-防尘圈-型号ARS说明AWNS 密封件-防尘圈设计作为一种组合的非对称唇密封件，带有完整的防尘圈，并且只要求单个沟槽，而不是传统结构中的2个。
减小了尺寸,实现了单个沟槽连同单个聚氨酯橡胶密封件，经济上优点显著。
技术数据工作压力: 1.6 MPa 速度: ≤ 1 m/s 温度: 从-40℃至+80℃介质:干的空气或有润滑性的空气，矿物油和润滑脂，非腐蚀性气体材料标准材料是聚氨酯橡胶，非常耐磨，低温下柔韧性很好。
标准材料 聚氨酯橡胶， 邵氏A 90 ，材料编号: WU9E1可替换材料 聚氨酯橡胶，邵氏A 85 ， 材料编号: WUBE1安装建议在安装时对密封件进行润滑。
订货示例密封件-防尘圈型号AWNS活塞直径: d=20 mm 沟槽宽度: L=7 mm型号: AWNS10200（表XXV ）材料编号: WU9E1（标准）密封件-防尘圈 型号AWNS密封件-防尘圈-型号AWNS密封件-防尘圈-型号AWNS安装建议，型号AWSD表XXVI 安装尺寸/型号图12安装图密封件-防尘圈-型号AWSD说明这种密封件的特殊断面和沟槽的形式允许非常快地自动或手动安装。
也便于在沟槽的外侧通过轴向碾压来安装。
这种截面使杂物侵入的风险降至最低。
技术数据工作压力: 1.6 MPa 速度: ≤ 1 m/s 温度: 从-40℃至+80℃介质: 干的空气或有润滑性的空气，矿物油和润滑脂，非腐蚀性气体材料标准材料是聚氨酯橡胶，非常耐磨，低温下柔韧性很好。
标准材料聚氨酯橡胶， 邵氏A 90 ，材料编号: WU9E1安装我们建议在防尘圈的内侧使用润滑油（润滑脂），但是沟槽内不用，并且去除所有可能损坏密封件的锐边。
订货示例活塞杆防尘圈型号ARAN活塞直径: d=20 mm 沟槽宽度: L=8.8 mm型号: ARAN00200（表XVII ）材料编号: WU9E1（标准）密封件-防尘圈 型号ARAN密封件-防尘圈-型号ARAN说明型号AWSW 是单作用防尘圈，它和用在液压中的ASW 型号相似。
在外侧直径上的径向预载荷保持不变，密封性很好。
防尘唇有圆形截面，减小返程的摩擦力，并且保留活塞杆上的润滑。
技术数据工作压力: 1.6 MPa 速度: ≤ 1 m/s 温度: 从-40℃至+80℃介质:干的空气或有润滑性的空气，矿物油和润滑脂，非腐蚀性气体材料标准材料是聚氨酯橡胶，非常耐磨，低温下柔韧性很好。
标准材料 聚氨酯橡胶， 邵氏A 90 ，材料编号: WU9E1安装安装非常简单，这种形状的截面在使用润滑脂润滑后能够自动安装，而且能够延长使用寿命。
订货示例活塞杆防尘圈型号AWSW活塞直径: d=20 mm 沟槽宽度: L=4 mm型号: AWSW00200（表XXVIII ）材料编号: WU9E1（标准）防尘圈 型号AWSW防尘圈-型号AWSW防尘圈-型号AWSW用于导向装置的防尘圈-型号AWBBde9d1H10d2H10L1+0.1L +0.1B 8.015.017.6 3.0 1.6 4.5AW BB0008010.017.019.6 3.0 1.6 4.5AW BB0010012.019.021.6 3.0 1.6 4.5AW BB0012014.021.023.6 3.0 1.6 4.5AW BB0014016.024.026.6 3.0 1.6 4.5AW BB0016020.028.030.6 3.0 1.6 4.5AW BB0020025.035.037.6 3.0 1.6 4.5AW BB0025030.040.042.6 3.0 1.6 4.5AW BB0030040.052.054.63.01.64.5AW BB00400表XXIX 尺寸范围图15 安装图活塞杆直径密封圈宽度型号沟槽尺寸安装建议de9D H10D 1H10L 1+0.5L +0.25b r a N f B 10.018.020.012.07.7 2.2 1.1 1.84.0 1.510.7ARV 00010012.020.022.013.08.8 2.2 1.1 1.8 4.0 1.510.7ARV 00012012.022.024.013.08.8 2.2 1.1 1.8 4.0 1.510.7ARV 01012014.024.026.013.08.8 2.2 1.1 1.8 5.0 1.510.7ARV 00014016.026.028.013.08.8 2.2 1.1 1.8 5.0 1.510.7ARV 00016018.026.028.013.08.8 2.2 1.1 1.8 5.0 1.510.7ARV 00018018.028.030.013.08.8 2.2 1.1 1.8 5.0 1.510.7ARV 01018020.030.032.013.08.8 2.2 1.1 1.8 5.0 1.510.7ARV 00020022.032.034.514.09.4 2.8 1.4 2.07.5 2.011.2ARV 00022025.035.037.514.09.42.81.42.07.52.011.2ARV 000250表XXX 安装尺寸/TSS 型号图16 安装图活塞杆直径密封圈宽度型号沟槽尺寸安装建议，型号ARV密封件-防尘圈－型号ARV安装建议，型号AICM表XXXI 安装尺寸/型号缓冲密封件-型号AICM安装建议，型号AIAS表XXXII 安装尺寸/型号图18 安装图缓冲密封件-型号AIAS应用领域速度: 达1 m/s ，带往复运动温度: 从-40℃至+110℃计算值:静态径向承载: 最高36.3 N/mm 2，室温动态时的承载能力主要取决于工作温度，不超过90℃。
