扬声器基础知识--培训文件扬声器是一种把电信号转换成声音信号的电声器件。
确切地说，扬声器的工作实际上是把一定范围内的音频电功率信号通过换能方式转变为失真小并具有足够声压级的可听声音。
扬声器的种类很多，分类方式也五花八门，一般可根据其工作原理、振膜形状以及放声频率范围来分类。
一、扬声器的构造我们最常见的电动式锥形纸盆扬声器。
电动式锥形扬声器即过去我们常说成纸盆扬声器，尽管现在振膜仍以纸盆为主，但同时出现了许多高分子材料振膜、金属振膜，用锥形扬声器称呼就名符其实了。
锥形纸盆扬声器大体由磁回路系统（永磁体、芯柱、导磁板）、振动系统（纸盆、音圈）和支撑辅助系统（定心支片、盆架、垫边）等三大部份构成。
1、音圈：音圈是锥形纸盆扬声器的驱动单元，它是用很细的铜导线分两层绕在纸管上，一般绕有几十圈，放置于导磁芯柱与导磁板构成的磁疑隙中。
音圈与纸盆固定在一起，当声音电流信号通入音圈后，音圈振动带动着纸盆振动。
2、纸盆：锥形纸盆扬声器的锥形振膜所用的材料有很多种类，一般有天然纤维和人造纤维两大类。
天然纤维常采用棉、木材、羊毛、绢丝等，人造纤维刚采用人造丝、尼龙、玻璃纤维等。
由于纸盆是扬声器的声音辐射器件，在相当大的程度上决定着扬声器的放声性能，所以无论哪一种纸盆，要求既要质轻又要刚性良好，不能因环境温度、湿度变化而变形。
3、折环：折环是为保证纸盆沿扬声器的轴向运动、限制横向运动而设置的，同时起到阻挡纸盆前后空敢流通的作用。
折环的材料除常用纸盆的材料外，还利用塑料、天然橡胶等，经过热压粘接在纸盆上。
4、定心支片：定心支片用于支持音圈和纸盆的结合部位，保证其垂直而不歪斜。
定心支片上有许多同心圆环，使音圈在磁隙中自由地上下移动而不作横向移动，保证音圈不与导磁板相碰。
定心支片上的防尘罩是为了防止外部灰尘等落磁隙，避免造成灰尘与音圈摩擦，而使扬声器产生异常声音。
二、场声器的分类按工作原理分类:按工作原理的不同，扬声器主要分为电动式扬声器、电磁式扬声器、静电式扬声器和压电式扬声器等。
扬声器基础知识培训资料TCL AV事业部电声实验室培训资料事业部-电声实验室培训资料事业部扬声器基础知识1、扬声器的一般介绍 2、电动式扬声器的工作原理 3、电动式扬声器的结构赵福彬 2021-12-17V0.11/43TCL Home Networking BU TCL家庭网络事业部1.扬声器的一般介绍1.扬声器是一种电声换能器， 1.扬声器是一种电声换能器，它通过某种物理效应把电能扬声器是一种电声换能器转换成声能。
转换成声能。
用以实现电声能转换的物理效应有很多因此，按物理效应的不同， ,因此，按物理效应的不同，可能把扬声器分成若干类型。
类型。
1.1如利用馈有音频电流的电磁铁与连有振膜的衔铁之 1.1如利用馈有音频电流的电磁铁与连有振膜的衔铁之间相互作用来实现电声能之间的转换的，间相互作用来实现电声能之间的转换的，称为电磁式扬声器。
(利用了磁极之间的互相吸引力) 。
(利用了磁极之间的互相吸引力磁式扬声器。
(利用了磁极之间的互相吸引力)2/43TCL Home Networking BU TCL家庭网络事业部1.扬声器的一般介绍1.2利用压电体的反向压电效应来实现电声能之间转换 1.2利用压电体的反向压电效应来实现电声能之间转换称为压电扬声器。
的，称为压电扬声器。
3/43TCL Home Networking BU TCL家庭网络事业部1.扬声器的一般介绍1.3 利用作用于电极间的吸引力来发声的扬声器. 该speaker是将可动电极(振动板)和固定电极放置在相反方向，形成一种电容，在这两电极间增加电压，利用电荷产生的吸引力而做成的speaker。
两电极间增加bias用的直流电压和声音电压，为了改变吸引力而使振动板 (膜)振动，使得声音辐射出去。
4/43TCL Home Networking BU TCL家庭网络事业部1.扬声器的一般介绍1.4电容式扬声器 1.4电容式扬声器利用电容器极板之间的静电力来实现电声能转换的称为电容式扬声器或电放型扬声器。

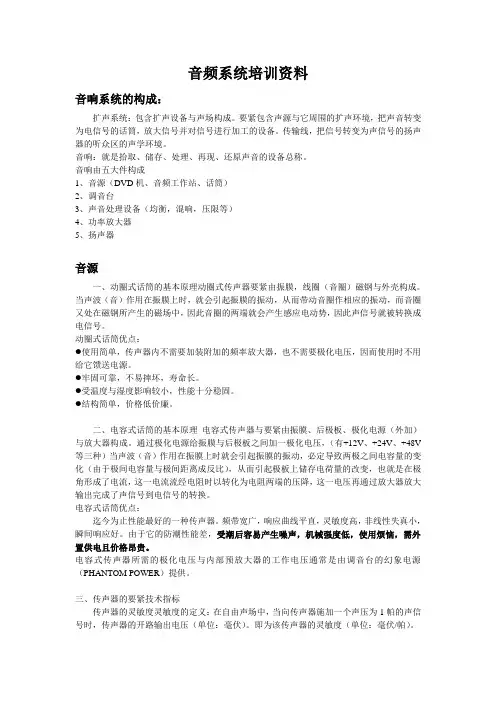

音频系统培训资料音响系统的构成：扩声系统：包含扩声设备与声场构成。
要紧包含声源与它周围的扩声环境，把声音转变为电信号的话筒，放大信号并对信号进行加工的设备。
传输线，把信号转变为声信号的扬声器的听众区的声学环境。
音响：就是拾取、储存、处理、再现、还原声音的设备总称。
音响由五大件构成1、音源（DVD机、音频工作站、话筒）2、调音台3、声音处理设备（均衡，混响，压限等）4、功率放大器5、扬声器音源一、动圈式话筒的基本原理动圈式传声器要紧由振膜，线圈（音圈）磁钢与外壳构成。
当声波（音）作用在振膜上时，就会引起振膜的振动，从而带动音圈作相应的振动，而音圈又处在磁钢所产生的磁场中，因此音圈的两端就会产生感应电动势，因此声信号就被转换成电信号。
动圈式话筒优点：●使用简单，传声器内不需要加装附加的频率放大器，也不需要极化电压，因而使用时不用给它馈送电源。
●牢固可靠，不易摔坏，寿命长。
●受温度与湿度影响较小，性能十分稳固。
●结构简单，价格低价廉。
二、电容式话筒的基本原理电容式传声器与要紧由振膜、后极板、极化电源（外加）与放大器构成。
通过极化电源给振膜与后极板之间加一极化电压，（有+12V、+24V、+48V 等三种）当声波（音）作用在振膜上时就会引起振膜的振动，必定导致两极之间电容量的变化（由于极间电容量与极间距离成反比），从而引起极板上储存电荷量的改变，也就是在极角形成了电流，这一电流流经电阻时以转化为电阻两端的压降，这一电压再通过放大器放大输出完成了声信号到电信号的转换。
电容式话筒优点：迄今为止性能最好的一种传声器。
频带宽广，响应曲线平直，灵敏度高，非线性失真小，瞬间响应好。
由于它的防潮性能差，受潮后容易产生噪声，机械强度低，使用烦恼，需外置供电且价格昂贵。
电容式传声器所需的极化电压与内部预放大器的工作电压通常是由调音台的幻象电源（PHANTOM POWER）提供。
三、传声器的要紧技术指标传声器的灵敏度灵敏度的定义：在自由声场中，当向传声器施加一个声压为1帕的声信号时，传声器的开路输出电压（单位：毫伏）。
扩声系统培训资料-概述扩声设备扩声系统：包括扩声设备和声场组成。
主要包括声源和它周围的扩声环境，把声音转变为电信号的话筒，放大信号并对信号进行加工的设备。
传输线，把信号转变为声信号的扬声器的听众区的声学环境。
音响：就是拾取、保存、处理、再现、还原声音的设备总称。
音响由五大件组成1、音源（碟机、卡座、话筒）2、调音台3、声音处理设备（均衡，混响，延时等）4、功率放大器5、扬声音源一、动圈式话筒的基本原理动圈式传声器主要由振膜，线圈（音圈）磁钢和外壳组成。
当声波（音）作用在振膜上时，就会引起振膜的振动，从而带动音圈作相应的振动，而音圈又处在磁钢所产生的磁场中，所以音圈的两端就会产生感应电动势，于是声信号就被转换成电信号。
动圈式话筒优点：●使用简单，传声器内不需要加装附加的频率放大器，也不需要极化电压，因而使用时不用给它馈送电源。
●牢固可靠，不易摔坏，寿命长。
●受温度和湿度影响较小，性能十分稳定。
●结构简单，价格低价廉。
二、电容式话筒的基本原理电容式传声器与主要由振膜、后极板、极化电源（外加）和放大器组成。
通过极化电源给振膜和后极板之间加一极化电压，（有+12V、+24V、+48V等三种）当声波（音）作用在振膜上时就会引起振膜的振动，必然导致两极之间电容量的变化（因为极间电容量与极间距离成反比），从而引起极板上储存电荷量的改变，也就是在极角形成了电流，这一电流流经电阻时以转化为电阻两端的压降，这一电压再经过放大器放大输出完成了声信号到电信号的转换。
电容式话筒优点：迄今为止性能最好的一种传声器。
频带宽广，响应曲线平直，灵敏度高，非线性失真小，瞬间响应好。
由于它的防潮性能差，受潮后容易产生噪声，机械强度低，使用麻烦，需外置供电且价格昂贵。
电容式传声器所需的极化电压和内部预放大器的工作电压一般是由调音台的幻象电源（PHANTOM POWER）提供。
三、传声器的主要技术指标3.1传声器的灵敏度灵敏度的定义：在自由声场中，当向传声器施加一个声压为1帕的声信号时，传声器的开路输出电压（单位：毫伏）。
