扬声器基础知识简介资料

◎扬声器的基础知识扬声器是一种把电信号转换成声音信号的电声器件。

确切地说，扬声器的工作实际上是把一定范围内的音频电功率信号通过换能方式转变为失真小并具有足够声压级的可听声音。

扬声器的种类很多，分类方式也五花八门，一般可根据其工作原理、振膜形状以及放声频率范围来分类。

◎扬声器的分类一、按工作原理分类:按工作原理的不同，扬声器主要分为电动式扬声器、电磁式扬声器、静电式扬声器和压电式扬声器等。

1、电动式扬声器：这种扬声器采用通电导体作音圈，当音圈中输入一个音频电流信号时，音圈相当于一个载流导体。

如果将它放在固定磁场里，根据载流导体在磁场中会受到力的作用而运动的原理，音圈会受到一个大小与音频电流成正比、方向随音频电流变化而变化的力。

这样，音圈就会在磁场作用下产生振动，并带动振膜振动，振膜前后的空气也随之振动，这样就将电信号转换成声波向四周辐射。

这种扬声器应用最广泛。

2、电磁式扬声器：也叫舌簧式扬声器，声源信号电流通过音圈后会把用软铁材料制成的舌簧磁化，磁化了的可振动舌簧与磁体相互吸引或排拆，产生驱动力，使振膜振动而发音。

3、静电式扬声器：这种扬声器利用的是电容原理，即将导电振膜与固定电极按相反极性配置，形成一个电容。

将声源电信号加于此电容的两极，极间因电场强度变化产生吸引力，从而驱动振膜振动发声。

4、压电式扬声器：利用压电材料受到电场作用发生形变的大原理，将压电动元件置于音频电流信号形成的电场中，使其发生位移，从而产生逆电压效应，最后驱动振膜发声。

二、按振膜形状分类：扬声器主要有锥形、平板形、球顶形、带状形、薄片形等。

1、锥形振膜扬声器：锥形振膜扬声器中应用最广的就是锥形纸盆扬声器，它的振膜成圆锥状，是电动式扬声器中最普通、应用最广的扬声器，尤其是作为低音扬声器应用得最多。

2、平板扬声器：也是一种电动式扬声器，它的振膜是平面的，以整体振动直接向外辐射声波。

它的平面振膜是一块圆形峰巢板，板中间是用铝箔制成的峰巢芯，两面蒙上玻璃纤维。

扬声器知识总结一、扬声器的分类扬声器工作原理可以分为电动式、电磁式、静电式、压电式、离子式、火焰式等，电动式有叫动圈式，应用最为广泛。

二、动圈式扬声器原理根据法拉利定律，当截流导体通过电磁场时，会受到一个点动力，其方向符合弗莱明左右手定则，力与电流、磁场方向垂直，受到大小与电流、导线长度、磁通密度成正比。

当音圈输入交变音频电流时，音圈受到一个交变推动力产生交变运动，带动纸盆震动，反复推动空气发声。

目前使用最广泛的纸盆扬声器、号简扬声器都属于电动式扬声器。

三、动圈式扬声器结构1）T铁、华司，导磁作用，形成均匀的磁场空间，音圈即置于其中。

2）音圈，漆包线绕制而成的线圈，振动的策动源，交变的音频信号形成交变的磁力，带动振膜往返运动3）弹波，固定音圈4）盆架，支撑纸盆5）振膜和折环——材质对声音品质影响很大纸质振膜，具有质量轻和适当阻尼的优点，但易受潮湿霉烂或变形，它的表面硬度低，不能产生高辐射声波速度，用于低音喇叭声音丰满深沉，十分适合。

金属振膜,动态和解析力较好塑料振膜，pp材料复合纤维.纸质悬边，这种喇叭基本就是玩具，无音质之说泡沫悬边，音质要比纸质的强，成本也较低，市面上大部分的迷你音箱采用此类泡边喇叭橡胶悬边，弹性要比泡边喇叭强，低音效果更好些。

成本上也比泡边要高PU悬边，弹性、瞬态比较好，音质在这4种喇叭种最好，成本也最高。

在外观上和橡胶边并没有太明显的却别，其悬边光泽要比橡胶悬边稍微光亮些，弹性也相对更好一些些。

内磁式——U铁，体积小，漏磁小，价格稍贵，一般多媒体和电视较为常用外磁式——T铁，体积大，漏磁大，价格便宜，音箱等四、球顶形扬声器——动圈式之一，用于重放高音单元在音响系统中一般把电动扬声器都用于中、低音单元，而高音单元部分多由球顶扬声器担任。

对于高音单元来说，由于工作频率较高，在重放高音时振动膜会在永久磁铁的磁路气隙中作高速运动，因此要求高音扬声器的振动膜能够对瞬变的高频信号作出迅速的反应，并且能承受高速运动而产生的空气压力，因此对于振动膜的制作材料要求质量轻，并且有足够的强度。

扬声器基础知识目录一、概述 (2)1. 扬声器基本概念 (2)2. 扬声器应用领域 (3)3. 扬声器发展趋势 (4)二、扬声器基本构造与原理 (6)1. 磁路系统 (6)1.1 磁铁种类与特性 (7)1.2 磁极设计原理 (8)1.3 磁路材料的选用 (9)2. 驱动系统 (11)2.1 音圈与引线的连接方式 (11)2.2 驱动系统的振动模式 (13)2.3 驱动系统的输出能力 (14)3. 悬边及悬挂系统 (15)3.1 悬边材料的选择 (16)3.2 悬挂系统的结构设计 (17)3.3 振动系统的动态特性 (18)三、扬声器性能指标与评价方法 (20)1. 声学性能参数 (21)1.1 频率响应特性 (22)1.2 声压级与灵敏度 (23)1.3 总谐波失真及其他失真指标 (24)2. 电气性能参数评价要点介绍与测量方法 (24)一、概述扬声器是一种将电能转换为声音信号并通过空气传播的电子设备。

它广泛应用于各种场合，如家庭影院、音响系统、广播、电视、电话等。

扬声器的工作原理是利用电流在磁性线圈中产生磁场，使磁铁与钕铁硼磁体相互吸引或排斥，从而带动音膜振动，产生声音。

扬声器的主要组成部分包括磁铁、音膜、线圈和振膜等。

本文将对扬声器的基础知识进行简要介绍，包括扬声器的分类、性能参数、工作原理和应用等方面的内容。

1. 扬声器基本概念扬声器是音频系统中的核心组件之一，是一种电能转声能的转换设备。

它负责将电子信号中的低频信号转化为声波，以人类听觉感知的声音形式表现出来。

扬声器的基本工作原理是通过电流激发磁场与磁场的相互作用来推动声波的传导媒介，也就是音膜或振膜震动产生声音。

其主要构成包括磁铁、音圈、音膜、磁路以及箱体等部分。

扬声器的种类多样，按其应用场景和功能可分为多种类型，如落地式音箱、书架式音箱、监听音箱等。

它们各自具有不同的特性和性能参数，以满足不同的音频输出需求。

了解扬声器的基本概念对于理解和使用音频设备至关重要，它不仅能帮助我们更好地理解声音的产生和传输过程，还能为选择合适的音响系统提供基础指导。

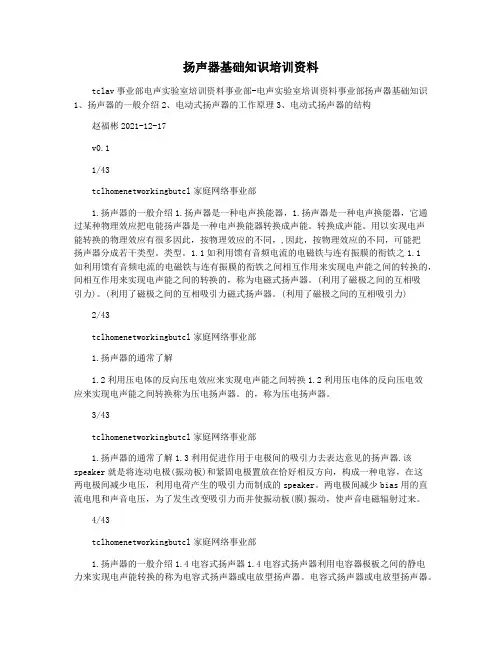

扬声器基础知识培训资料tclav事业部电声实验室培训资料事业部-电声实验室培训资料事业部扬声器基础知识1、扬声器的一般介绍2、电动式扬声器的工作原理3、电动式扬声器的结构赵福彬2021-12-17v0.11/43tclhomenetworkingbutcl家庭网络事业部1.扬声器的一般介绍1.扬声器是一种电声换能器，1.扬声器是一种电声换能器，它通过某种物理效应把电能扬声器是一种电声换能器转换成声能。

转换成声能。

用以实现电声能转换的物理效应有很多因此，按物理效应的不同，,因此，按物理效应的不同，可能把扬声器分成若干类型。

类型。

1.1如利用馈有音频电流的电磁铁与连有振膜的衔铁之1.1如利用馈有音频电流的电磁铁与连有振膜的衔铁之间相互作用来实现电声能之间的转换的，间相互作用来实现电声能之间的转换的，称为电磁式扬声器。

(利用了磁极之间的互相吸引力)。

(利用了磁极之间的互相吸引力磁式扬声器。

(利用了磁极之间的互相吸引力)2/43tclhomenetworkingbutcl家庭网络事业部1.扬声器的通常了解1.2利用压电体的反向压电效应来实现电声能之间转换1.2利用压电体的反向压电效应来实现电声能之间转换称为压电扬声器。

的，称为压电扬声器。

3/43tclhomenetworkingbutcl家庭网络事业部1.扬声器的通常了解1.3利用促进作用于电极间的吸引力去表达意见的扬声器.该speaker就是将连动电极(振动板)和紧固电极置放在恰好相反方向，构成一种电容，在这两电极间减少电压，利用电荷产生的吸引力而制成的speaker。

两电极间减少bias用的直流电甩和声音电压，为了发生改变吸引力而并使振动板(膜)振动，使声音电磁辐射过来。

4/43tclhomenetworkingbutcl家庭网络事业部1.扬声器的一般介绍1.4电容式扬声器1.4电容式扬声器利用电容器极板之间的静电力来实现电声能转换的称为电容式扬声器或电放型扬声器。

扬声器培训资料一、扬声器的基本原理扬声器是一种将电信号转换为声音信号的换能器件。

它的工作原理基于电磁感应和振动。

当音频电流通过扬声器的音圈时，会在磁场中产生作用力，使音圈振动。

音圈与扬声器的振膜相连，从而带动振膜振动，推动空气产生声音。

简单来说，扬声器就像是一个“电动振动器”，电信号让它以特定的频率和幅度振动，从而发出我们听到的声音。

二、扬声器的分类1、按工作原理分类（1）电动式扬声器这是最常见的一种扬声器类型，其原理如前文所述，广泛应用于各种音响设备中。

（2）电磁式扬声器通过电磁作用驱动振膜振动发声，但其效率较低，应用相对较少。

（3）静电式扬声器利用静电场对振膜的吸引和排斥作用发声，具有频响宽、失真小等优点，但成本较高。

2、按振膜形状分类（1）锥形扬声器振膜呈圆锥形，具有较好的低频响应，常用于低音单元。

（2）球顶形扬声器振膜为球形或半球形，高频性能出色，常作为高音单元。

（3）平板扬声器振膜为平板状，声音传播较为均匀，在一些高端音响中有所应用。

3、按用途分类（1）家用扬声器适用于家庭音响系统，追求音质的还原和丰富的表现力。

（2）专业扬声器用于舞台演出、录音棚等专业场合，要求大功率、高保真。

（3）汽车扬声器考虑到车内空间和环境的特殊性，具有一定的抗震和防潮性能。

三、扬声器的主要参数1、频率响应指扬声器能够有效重放的声音频率范围。

一般来说，人耳能听到的声音频率范围在 20Hz 至 20kHz 之间，理想的扬声器应能在这个范围内尽可能均匀地重放声音。

2、灵敏度表示在输入一定功率的音频信号时，扬声器输出声音的强度。

灵敏度越高，扬声器在相同输入功率下声音越大。

3、功率包括额定功率和最大功率。

额定功率是扬声器能够长期稳定工作的功率，最大功率则是扬声器短时间内能承受的最大功率。

4、阻抗扬声器对交流电流的阻碍作用，通常用欧姆（Ω）表示。

常见的阻抗值有4Ω、8Ω 等。

5、失真度指扬声器输出声音与输入信号的差异程度，包括谐波失真、互调失真等。

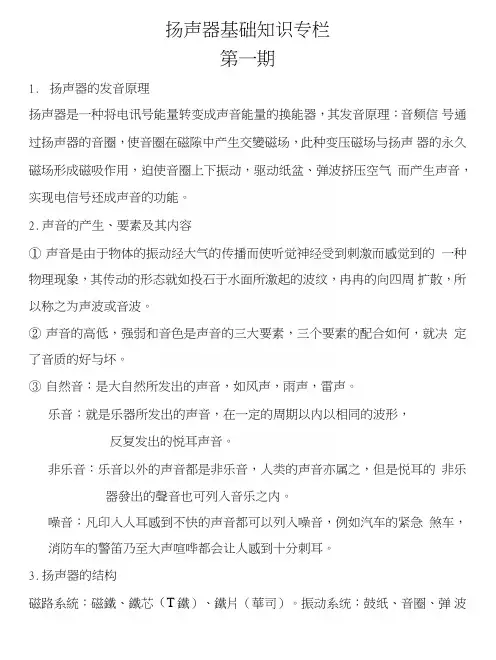

扬声器基础知识专栏第一期1.扬声器的发音原理扬声器是一种将电讯号能量转变成声音能量的换能器，其发音原理：音频信号通过扬声器的音圈，使音圈在磁隙中产生交變磁场，此种变压磁场与扬声器的永久磁场形成磁吸作用，迫使音圈上下振动，驱动纸盆、弹波挤压空气而产生声音，实现电信号还成声音的功能。

2.声音的产生、要素及其内容①声音是由于物体的振动经大气的传播而使听觉神经受到刺激而感觉到的一种物理现象，其传动的形态就如投石于水面所激起的波纹，冉冉的向四周扩散，所以称之为声波或音波。

②声音的高低，强弱和音色是声音的三大要素，三个要素的配合如何，就决定了音质的好与坏。

③自然音：是大自然所发出的声音，如风声，雨声，雷声。

乐音：就是乐器所发出的声音，在一定的周期以内以相同的波形，反复发出的悦耳声音。

非乐音：乐音以外的声音都是非乐音，人类的声音亦属之，但是悦耳的非乐器發出的聲音也可列入音乐之内。

噪音：凡印入人耳感到不快的声音都可以列入噪音，例如汽车的紧急煞车，消防车的警笛乃至大声喧哗都会让人感到十分刺耳。

3.扬声器的结构磁路系統：磁鐵、鐵芯（T鐵）、鐵片（華司）。

振动系统：鼓纸、音圈、弹波（定心之片）。

輔助系統：支架、防塵帽、壓邊、端子、錦絲線。

扬声器基础知识专栏第二期一.扬声器部品材料的作用及相关功能振动板：是扬声器的主要零件之一，一般称之为鼓纸，它对扬声器的性能与音质，有其决定性的影响，它的作用是活塞运动，扩充声带，连同弹波音振动发出声音。

1.波纹：振动板颈部到边缘的凸缘之间的斜面上有若干凸起或凹下环形纹横向其间，这些环形纹就叫波纹，它的目的在于缓和振动板因分割振动而在高音共振带域所造成的峰谷面，而让频率响应的峰面较为平坦，同时也能增加振动板的强度。

2.凸缘：就是振动板的边缘部分和振动板本是一体，但边缘有波形的曲折状态，它的作用有两种：1.支持振动板在一定的位置，有其支持的作用，音导电而振动时，凸缘可以形成振动板的直线（前后）运动，兼具保持弹波的缓冲运动。

扬声器基础知识介绍扬声器是一种将电信号转换为声音信号的设备。

它是电子设备、通信设备以及家庭音响系统中不可或缺的一部分。

在这篇文章中，我将介绍扬声器的基础知识，包括其工作原理、构造和分类等方面。

1.扬声器的工作原理：扬声器的工作原理基于电磁感应法。

当交流电通入扬声器的音圈（线圈）时，音圈内会产生磁场。

音圈与一个磁铁或磁场产生器相连，在电流通入音圈的同时，磁场会引起音圈上的力，使其振动。

这种振动产生了声音，人耳能够感知到这种声音。

2.扬声器的构造：扬声器的主要构造包括以下几个要素：音圈、磁系统、振动膜、支撑结构和固定架。

音圈是由导电线圈制成的，负责产生磁场并与磁体发生相互作用。

磁系统通常包含一个永磁体，它的作用是产生一个稳定的磁场，使音圈能够受到磁力的驱动。

振动膜是由柔性材料制成的，它与音圈相连，并且会随着音圈的振动而产生声音。

支撑结构和固定架的作用是支持振动膜并固定其他组件。

3.扬声器的分类：根据扬声器的应用领域和声音特性，扬声器可以分为以下几类：动圈扬声器、电解扬声器、磁电扬声器和压电扬声器。

动圈扬声器是最常见的扬声器类型，它使用电磁感应法工作。

电解扬声器使用电解液体的变化来产生声音。

磁电扬声器使用压电陶瓷材料产生声音。

压电扬声器使用压电材料的变化来产生声音。

4.扬声器的性能参数：了解扬声器的性能参数对于选择和使用扬声器非常重要。

一些常见的性能参数包括：频率响应范围、灵敏度、阻抗和功率。

频率响应范围表示扬声器可以产生的频率范围，灵敏度表示扬声器对输入信号的响应能力，阻抗表示扬声器对电流的阻碍程度，而功率表示扬声器的输出能力。

5.扬声器的使用场景：扬声器广泛应用于各个领域，包括家庭音响系统、汽车音响系统、公共广播系统、电视和电影剧院等。

扬声器的使用场景不仅限于娱乐领域，也在通信和安全领域有着重要的应用。

总结：扬声器是将电信号转换为声音信号的设备，基于电磁感应法工作。

它的构造包括音圈、磁系统、振动膜、支撑结构和固定架。
