扬声器基础知识简介学习资料

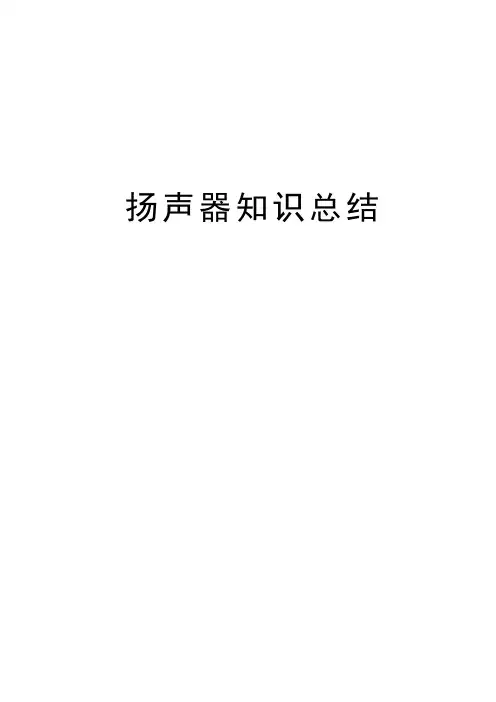

扬声器知识总结一、扬声器的分类扬声器工作原理可以分为电动式、电磁式、静电式、压电式、离子式、火焰式等，电动式有叫动圈式，应用最为广泛。

二、动圈式扬声器原理根据法拉利定律，当截流导体通过电磁场时，会受到一个点动力，其方向符合弗莱明摆布手定则，力与电流、磁场方向垂直，受到大小与电流、导线长度、磁通密度成正比。

当音圈输入交变音频电流时，音圈受到一个交变推动力产生交变运动，带动纸盆震动，反复推动空气发声。

目前使用最广泛的纸盆扬声器、号简扬声器都属于电动式扬声器。

三、动圈式扬声器结构1) T 铁、华司，导磁作用，形成均匀的磁场空间，音圈即置于其中。

2) 音圈，漆包线绕制而成的线圈，振动的策动源，交变的音频信号形成交变的磁力，带动振膜往返运动3) 弹波，固定音圈4) 盆架，支撑纸盆5) 振膜和折环——材质对声音品质影响很大纸质振膜，具有质量轻和适当阻尼的优点，但易受潮湿霉烂或者变形，它的表面硬度低，不能产生高辐射声波速度，用于低音喇叭声音丰满深沉，十分适合。

金属振膜,动态和解析力较好塑料振膜，pp 材料复合纤维.纸质悬边，这种喇叭基本就是玩具，无音质之说泡沫悬边，音质要比纸质的强，成本也较低，市面上大部份的迷你音箱采用此类泡边喇叭橡胶悬边，弹性要比泡边喇叭强，低音效果更好些。

成本上也比泡边要高PU 悬边，弹性、瞬态比较好，音质在这4 种喇叭种最好，成本也最高。

在外观上和橡胶边并没有太明显的却别，其悬边光泽要比橡胶悬边稍微光亮些，弹性也相对更好一些些。

内磁式——U 铁，体积小，漏磁小，价格稍贵，普通多媒体和电视较为常用外磁式——T 铁，体积大，漏磁大，价格便宜，音箱等四、球顶形扬声器——动圈式之一，用于重放高音单元在音响系统中普通把电动扬声器都用于中、低音单元，而高音单元部份多由球顶扬声器担任。

对于高音单元来说，由于工作频率较高，在重放高音时振动膜会在永久磁铁的磁路气隙中作高速运动，因此要求高音扬声器的振动膜能够对瞬变的高频信号作出迅速的反应，并且能承受高速运动而产生的空气压力，因此对于振动膜的制作材料要求质量轻，并且有足够的强度。

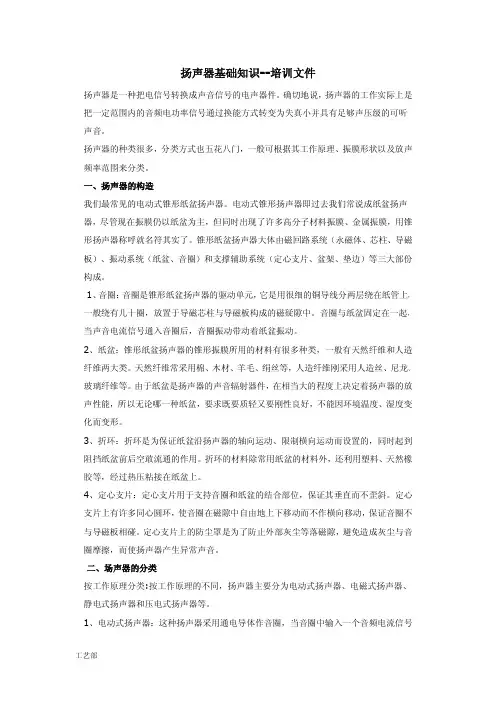

扬声器基础知识--培训文件扬声器是一种把电信号转换成声音信号的电声器件。

确切地说，扬声器的工作实际上是把一定范围内的音频电功率信号通过换能方式转变为失真小并具有足够声压级的可听声音。

扬声器的种类很多，分类方式也五花八门，一般可根据其工作原理、振膜形状以及放声频率范围来分类。

一、扬声器的构造我们最常见的电动式锥形纸盆扬声器。

电动式锥形扬声器即过去我们常说成纸盆扬声器，尽管现在振膜仍以纸盆为主，但同时出现了许多高分子材料振膜、金属振膜，用锥形扬声器称呼就名符其实了。

锥形纸盆扬声器大体由磁回路系统（永磁体、芯柱、导磁板）、振动系统（纸盆、音圈）和支撑辅助系统（定心支片、盆架、垫边）等三大部份构成。

1、音圈：音圈是锥形纸盆扬声器的驱动单元，它是用很细的铜导线分两层绕在纸管上，一般绕有几十圈，放置于导磁芯柱与导磁板构成的磁疑隙中。

音圈与纸盆固定在一起，当声音电流信号通入音圈后，音圈振动带动着纸盆振动。

2、纸盆：锥形纸盆扬声器的锥形振膜所用的材料有很多种类，一般有天然纤维和人造纤维两大类。

天然纤维常采用棉、木材、羊毛、绢丝等，人造纤维刚采用人造丝、尼龙、玻璃纤维等。

由于纸盆是扬声器的声音辐射器件，在相当大的程度上决定着扬声器的放声性能，所以无论哪一种纸盆，要求既要质轻又要刚性良好，不能因环境温度、湿度变化而变形。

3、折环：折环是为保证纸盆沿扬声器的轴向运动、限制横向运动而设置的，同时起到阻挡纸盆前后空敢流通的作用。

折环的材料除常用纸盆的材料外，还利用塑料、天然橡胶等，经过热压粘接在纸盆上。

4、定心支片：定心支片用于支持音圈和纸盆的结合部位，保证其垂直而不歪斜。

定心支片上有许多同心圆环，使音圈在磁隙中自由地上下移动而不作横向移动，保证音圈不与导磁板相碰。

定心支片上的防尘罩是为了防止外部灰尘等落磁隙，避免造成灰尘与音圈摩擦，而使扬声器产生异常声音。

二、场声器的分类按工作原理分类:按工作原理的不同，扬声器主要分为电动式扬声器、电磁式扬声器、静电式扬声器和压电式扬声器等。

扬声器基础知识目录一、概述 (2)1. 扬声器基本概念 (2)2. 扬声器应用领域 (3)3. 扬声器发展趋势 (4)二、扬声器基本构造与原理 (6)1. 磁路系统 (6)1.1 磁铁种类与特性 (7)1.2 磁极设计原理 (8)1.3 磁路材料的选用 (9)2. 驱动系统 (11)2.1 音圈与引线的连接方式 (11)2.2 驱动系统的振动模式 (13)2.3 驱动系统的输出能力 (14)3. 悬边及悬挂系统 (15)3.1 悬边材料的选择 (16)3.2 悬挂系统的结构设计 (17)3.3 振动系统的动态特性 (18)三、扬声器性能指标与评价方法 (20)1. 声学性能参数 (21)1.1 频率响应特性 (22)1.2 声压级与灵敏度 (23)1.3 总谐波失真及其他失真指标 (24)2. 电气性能参数评价要点介绍与测量方法 (24)一、概述扬声器是一种将电能转换为声音信号并通过空气传播的电子设备。

它广泛应用于各种场合，如家庭影院、音响系统、广播、电视、电话等。

扬声器的工作原理是利用电流在磁性线圈中产生磁场，使磁铁与钕铁硼磁体相互吸引或排斥，从而带动音膜振动，产生声音。

扬声器的主要组成部分包括磁铁、音膜、线圈和振膜等。

本文将对扬声器的基础知识进行简要介绍，包括扬声器的分类、性能参数、工作原理和应用等方面的内容。

1. 扬声器基本概念扬声器是音频系统中的核心组件之一，是一种电能转声能的转换设备。

它负责将电子信号中的低频信号转化为声波，以人类听觉感知的声音形式表现出来。

扬声器的基本工作原理是通过电流激发磁场与磁场的相互作用来推动声波的传导媒介，也就是音膜或振膜震动产生声音。

其主要构成包括磁铁、音圈、音膜、磁路以及箱体等部分。

扬声器的种类多样，按其应用场景和功能可分为多种类型，如落地式音箱、书架式音箱、监听音箱等。

它们各自具有不同的特性和性能参数，以满足不同的音频输出需求。

了解扬声器的基本概念对于理解和使用音频设备至关重要，它不仅能帮助我们更好地理解声音的产生和传输过程，还能为选择合适的音响系统提供基础指导。

扬声器基础知识培训资料tclav事业部电声实验室培训资料事业部-电声实验室培训资料事业部扬声器基础知识1、扬声器的一般介绍2、电动式扬声器的工作原理3、电动式扬声器的结构赵福彬2021-12-17v0.11/43tclhomenetworkingbutcl家庭网络事业部1.扬声器的一般介绍1.扬声器是一种电声换能器，1.扬声器是一种电声换能器，它通过某种物理效应把电能扬声器是一种电声换能器转换成声能。

转换成声能。

用以实现电声能转换的物理效应有很多因此，按物理效应的不同，,因此，按物理效应的不同，可能把扬声器分成若干类型。

类型。

1.1如利用馈有音频电流的电磁铁与连有振膜的衔铁之1.1如利用馈有音频电流的电磁铁与连有振膜的衔铁之间相互作用来实现电声能之间的转换的，间相互作用来实现电声能之间的转换的，称为电磁式扬声器。

(利用了磁极之间的互相吸引力)。

(利用了磁极之间的互相吸引力磁式扬声器。

(利用了磁极之间的互相吸引力)2/43tclhomenetworkingbutcl家庭网络事业部1.扬声器的通常了解1.2利用压电体的反向压电效应来实现电声能之间转换1.2利用压电体的反向压电效应来实现电声能之间转换称为压电扬声器。

的，称为压电扬声器。

3/43tclhomenetworkingbutcl家庭网络事业部1.扬声器的通常了解1.3利用促进作用于电极间的吸引力去表达意见的扬声器.该speaker就是将连动电极(振动板)和紧固电极置放在恰好相反方向，构成一种电容，在这两电极间减少电压，利用电荷产生的吸引力而制成的speaker。

两电极间减少bias用的直流电甩和声音电压，为了发生改变吸引力而并使振动板(膜)振动，使声音电磁辐射过来。

4/43tclhomenetworkingbutcl家庭网络事业部1.扬声器的一般介绍1.4电容式扬声器1.4电容式扬声器利用电容器极板之间的静电力来实现电声能转换的称为电容式扬声器或电放型扬声器。

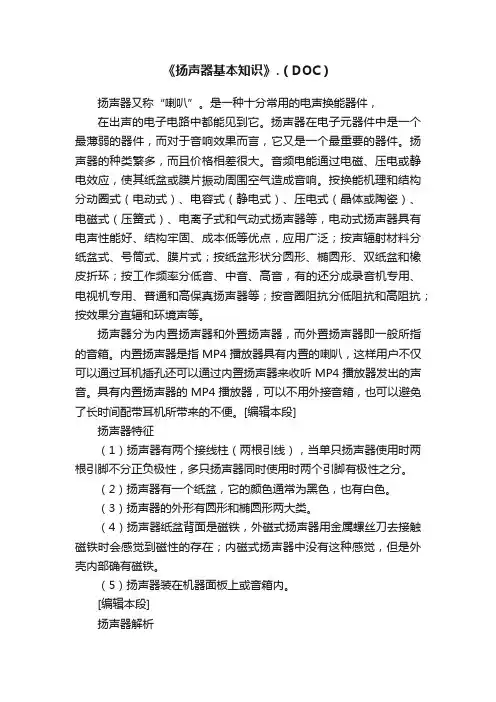

《扬声器基本知识》.（DOC）扬声器又称“喇叭”。

是一种十分常用的电声换能器件，在出声的电子电路中都能见到它。

扬声器在电子元器件中是一个最薄弱的器件，而对于音响效果而言，它又是一个最重要的器件。

扬声器的种类繁多，而且价格相差很大。

音频电能通过电磁、压电或静电效应，使其纸盆或膜片振动周围空气造成音响。

按换能机理和结构分动圈式（电动式）、电容式（静电式）、压电式（晶体或陶瓷）、电磁式（压簧式）、电离子式和气动式扬声器等，电动式扬声器具有电声性能好、结构牢固、成本低等优点，应用广泛；按声辐射材料分纸盆式、号筒式、膜片式；按纸盆形状分圆形、椭圆形、双纸盆和橡皮折环；按工作频率分低音、中音、高音，有的还分成录音机专用、电视机专用、普通和高保真扬声器等；按音圈阻抗分低阻抗和高阻抗；按效果分直辐和环境声等。

扬声器分为内置扬声器和外置扬声器，而外置扬声器即一般所指的音箱。

内置扬声器是指MP4播放器具有内置的喇叭，这样用户不仅可以通过耳机插孔还可以通过内置扬声器来收听MP4播放器发出的声音。

具有内置扬声器的MP4播放器，可以不用外接音箱，也可以避免了长时间配带耳机所带来的不便。

[编辑本段]扬声器特征（1）扬声器有两个接线柱（两根引线），当单只扬声器使用时两根引脚不分正负极性，多只扬声器同时使用时两个引脚有极性之分。

（2）扬声器有一个纸盆，它的颜色通常为黑色，也有白色。

（3）扬声器的外形有圆形和椭圆形两大类。

（4）扬声器纸盆背面是磁铁，外磁式扬声器用金属螺丝刀去接触磁铁时会感觉到磁性的存在；内磁式扬声器中没有这种感觉，但是外壳内部确有磁铁。

（5）扬声器装在机器面板上或音箱内。

[编辑本段]扬声器解析扬声器是一种把电认转变为声信号转变为声信号的换能器件，扬声器的性能优劣对音质的影响很大。

（一）扬声器的种类扬声器的种类很多，按其换能原理可分为电动式（即动圈式）、静电式（即电容式）、电磁式（即舌簧式）、压电式（即晶体式）等几种，后两种多用于农村有线广播网中；按频率范围可分为低频扬声器、中频扬声器、高频扬声器，这些常在音箱中作为组合扬声器使用。

扬声器基础知识专栏第一期1.扬声器的发音原理扬声器是一种将电讯号能量转变成声音能量的换能器，其发音原理：音频信号通过扬声器的音圈，使音圈在磁隙中产生交變磁场，此种变压磁场与扬声器的永久磁场形成磁吸作用，迫使音圈上下振动，驱动纸盆、弹波挤压空气而产生声音，实现电信号还成声音的功能。

2.声音的产生、要素及其内容①声音是由于物体的振动经大气的传播而使听觉神经受到刺激而感觉到的一种物理现象，其传动的形态就如投石于水面所激起的波纹，冉冉的向四周扩散，所以称之为声波或音波。

②声音的高低，强弱和音色是声音的三大要素，三个要素的配合如何，就决定了音质的好与坏。

③自然音：是大自然所发出的声音，如风声，雨声，雷声。

乐音：就是乐器所发出的声音，在一定的周期以内以相同的波形，反复发出的悦耳声音。

非乐音：乐音以外的声音都是非乐音，人类的声音亦属之，但是悦耳的非乐器發出的聲音也可列入音乐之内。

噪音：凡印入人耳感到不快的声音都可以列入噪音，例如汽车的紧急煞车，消防车的警笛乃至大声喧哗都会让人感到十分刺耳。

3.扬声器的结构磁路系統：磁鐵、鐵芯（T鐵）、鐵片（華司）。

振动系统：鼓纸、音圈、弹波（定心之片）。

輔助系統：支架、防塵帽、壓邊、端子、錦絲線。

扬声器基础知识专栏第二期一.扬声器部品材料的作用及相关功能振动板：是扬声器的主要零件之一，一般称之为鼓纸，它对扬声器的性能与音质，有其决定性的影响，它的作用是活塞运动，扩充声带，连同弹波音振动发出声音。

1.波纹：振动板颈部到边缘的凸缘之间的斜面上有若干凸起或凹下环形纹横向其间，这些环形纹就叫波纹，它的目的在于缓和振动板因分割振动而在高音共振带域所造成的峰谷面，而让频率响应的峰面较为平坦，同时也能增加振动板的强度。

2.凸缘：就是振动板的边缘部分和振动板本是一体，但边缘有波形的曲折状态，它的作用有两种：1.支持振动板在一定的位置，有其支持的作用，音导电而振动时，凸缘可以形成振动板的直线（前后）运动，兼具保持弹波的缓冲运动。
