Acuvim382三相多功能仪表

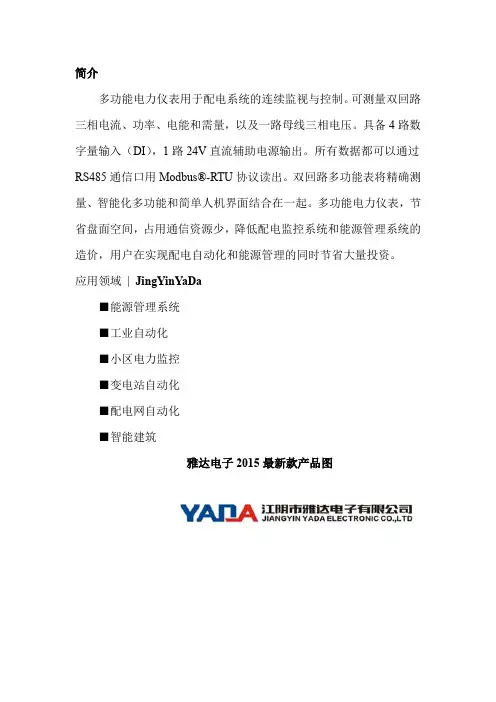

简介多功能电力仪表用于配电系统的连续监视与控制。

可测量双回路三相电流、功率、电能和需量，以及一路母线三相电压。

具备4路数字量输入（DI），1路24V直流辅助电源输出。

所有数据都可以通过RS485通信口用Modbus®-RTU协议读出。

双回路多功能表将精确测量、智能化多功能和简单人机界面结合在一起。

多功能电力仪表，节省盘面空间，占用通信资源少，降低配电监控系统和能源管理系统的造价，用户在实现配电自动化和能源管理的同时节省大量投资。

应用领域|JingYinYaDa■能源管理系统■工业自动化■小区电力监控■变电站自动化■配电网自动化■智能建筑雅达电子2015最新款产品图面板显示：安装方法1).在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。

2).取出仪表，松开定位螺丝，取下固定夹。

3).将仪表安装插入配电柜的仪表孔中。

4).插入仪表的固定夹，固定定位螺丝。

注：L-N为辅助电源请按仪表外壳接线图正确接线！产品名称仪表接线图数显表说明书仪表开孔尺寸多功能测控仪表仪表接线图数显表说明书开孔：91*91智能电力监控仪表仪表接线图数显表说明书开孔：76*76综合电力监控仪仪表接线图数显表说明书开孔：67*67三相网络电力仪表仪表接线图数显表说明书开孔：45*45三相网络电力仪表仪表接线图数显表说明书开孔：91*45多功能谐波表仪表接线图数显表说明书开孔：111*111三相智能数字仪表仪表接线图数显表说明书江阴雅达电子单相智能数字仪表仪表接线图数显表说明书输入信号产品采用了每个测量通道单独采集的计算方式，保证了使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。

接线图完整版|Dimensions辅助电源江阴雅达多功能电力仪表具备通用的(AC/DC)开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V(AC/DC)电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-270V，请保证所提供的电源适用于该系列产品，以上防止损坏产品。

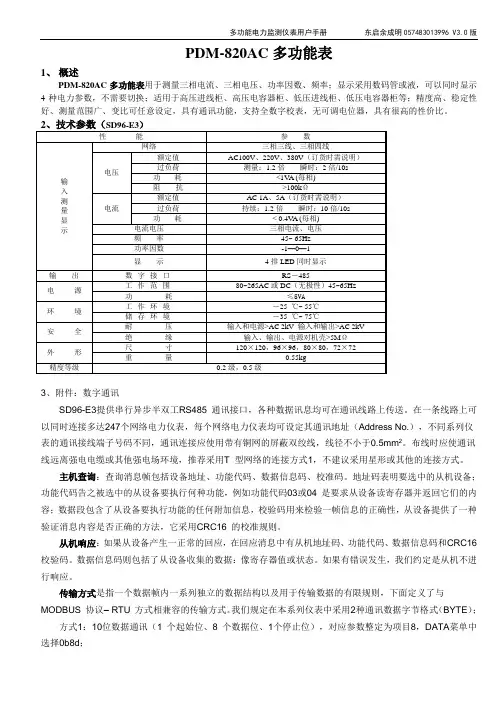

PDM-820AC多功能表1、概述PDM-820AC多功能表用于测量三相电流、三相电压、功率因数、频率；显示采用数码管或液，可以同时显示4种电力参数，不需要切换；适用于高压进线柜、高压电容器柜、低压进线柜、低压电容器柜等；精度高、稳定性好、测量范围广、变比可任意设定，具有通讯功能，支持全数字校表，无可调电位器，具有很高的性价比。

3、附件：数字通讯SD96-E3提供串行异步半双工RS485 通讯接口，各种数据讯息均可在通讯线路上传送。

在一条线路上可以同时连接多达247个网络电力仪表，每个网络电力仪表均可设定其通讯地址（Address No.），不同系列仪表的通讯接线端子号码不同，通讯连接应使用带有铜网的屏蔽双绞线，线径不小于0.5mm2。

布线时应使通讯线远离强电电缆或其他强电场环境，推荐采用T 型网络的连接方式1，不建议采用星形或其他的连接方式。

主机查询：查询消息帧包括设备地址、功能代码、数据信息码、校准码。

地址码表明要选中的从机设备；功能代码告之被选中的从设备要执行何种功能，例如功能代码03或04 是要求从设备读寄存器并返回它们的内容；数据段包含了从设备要执行功能的任何附加信息，校验码用来检验一帧信息的正确性，从设备提供了一种验证消息内容是否正确的方法，它采用CRC16 的校准规则。

从机响应：如果从设备产生一正常的回应，在回应消息中有从机地址码、功能代码、数据信息码和CRC16 校验码。

数据信息码则包括了从设备收集的数据：像寄存器值或状态。

如果有错误发生，我们约定是从机不进行响应。

传输方式是指一个数据帧内一系列独立的数据结构以及用于传输数据的有限规则，下面定义了与MODBUS 协议– RTU 方式相兼容的传输方式。

我们规定在本系列仪表中采用2种通讯数据字节格式（BYTE）；方式1：10位数据通讯（1 个起始位、8 个数据位、1个停止位），对应参数整定为项目8，DATA菜单中选择0b8d；方式2：11位数据通讯（1个起始位、8 个数据位、2个停止位），对应参数整定为项目8，DATA菜单中选择9b8d。

简介多功能电力仪表用于配电系统的连续监视与控制。

可测量双回路三相电流、功率、电能和需量，以及一路母线三相电压。

具备4路数字量输入（DI），1路24V直流辅助电源输出。

所有数据都可以通过RS485通信口用Modbus®-RTU协议读出。

双回路多功能表将精确测量、智能化多功能和简单人机界面结合在一起。

多功能电力仪表，节省盘面空间，占用通信资源少，降低配电监控系统和能源管理系统的造价，用户在实现配电自动化和能源管理的同时节省大量投资。

应用领域|JingYinYaDa■能源管理系统■工业自动化■小区电力监控■变电站自动化■配电网自动化■智能建筑雅达电子2015最新款产品图面板显示：安装方法1).在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。

2).取出仪表，松开定位螺丝，取下固定夹。

3).将仪表安装插入配电柜的仪表孔中。

4).插入仪表的固定夹，固定定位螺丝。

注：L-N为辅助电源请按仪表外壳接线图正确接线！产品名称仪表接线图数显表说明书仪表开孔尺寸多功能测控仪表仪表接线图数显表说明书开孔：91*91智能电力监控仪表仪表接线图数显表说明书开孔：76*76综合电力监控仪仪表接线图数显表说明书开孔：67*67三相网络电力仪表仪表接线图数显表说明书开孔：45*45三相网络电力仪表仪表接线图数显表说明书开孔：91*45多功能谐波表仪表接线图数显表说明书开孔：111*111三相智能数字仪表仪表接线图数显表说明书江阴雅达电子单相智能数字仪表仪表接线图数显表说明书输入信号产品采用了每个测量通道单独采集的计算方式，保证了使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。

接线图完整版|Dimensions辅助电源江阴雅达多功能电力仪表具备通用的(AC/DC)开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V(AC/DC)电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-270V，请保证所提供的电源适用于该系列产品，以上防止损坏产品。

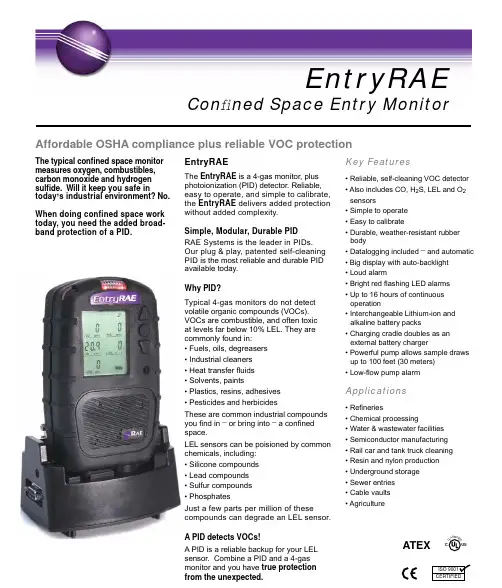

Key Features• Reliable, self-cleaning VOC detector • Also includes CO, H 2S, LEL and O 2 sensors• Simple to operate • Easy to calibrate• Durable, weather-resistant rubber body• Datalogging included _and automatic • Big display with auto-backlight • Loud alarm • Bright red fl ashing LED alarms • Up to 16 hours of continuous operation• Interchangeable Lithium-ion and alkaline battery packs• Charging cradle doubles as an external battery charger• Powerful pump allows sample draws up to 100 feet (30 meters)• Low-fl ow pump alarmApplications• Re fi neries• Chemical processing• Water & wastewater facilities • Semiconductor manufacturing • Rail car and tank truck cleaning • Resin and nylon production • Underground storage • Sewer entries • Cable vaults • AgricultureThe typical con fi ned space monitormeasures oxygen, combustibles,carbon monoxide and hydrogen sul fi de. Will it keep you safe intoday ,s industrial environment? No.When doing confined space work today, you need the added broad-band protection of a PID.EntryRAEThe EntryRAE is a 4-gas monitor, plusphotoionization (PID) detector. Reliable, easy to operate, and simple to calibrate, the EntryRAE delivers added protection without added complexity.Simple, Modular, Durable PID RAE Systems is the leader in PIDs.Our plug & play, patented self-cleaning PID is the most reliable and durable PID available today.Why PID?Typical 4-gas monitors do not detect volatile organic compounds (VOCs). VOCs are combustible, and often toxic at levels far below 10% LEL. They are commonly found in:• Fuels, oils, degreasers • Industrial cleaners • Heat transfer fl uids • Solvents, paints• Plastics, resins, adhesives • Pesticides and herbicidesThese are common industrial compoundsyou fi nd in _ or bring into _a con fi ned space.LEL sensors can be poisioned by common chemicals, including:• Silicone compounds • Lead compounds • Sulfur compounds • PhosphatesJust a few parts per million of thesecompounds can degrade an LEL sensor. A PID detects VOCs!A PID is a reliable backup for your LEL sensor. Combine a PID and a 4-gas monitor and you have true protection from the unexpected.Affordable OSHA compliance plus reliable VOC protectionEntryRAECon fined Space Entry MonitorATEXMonitor only includes:• Monitor as speci fi ed • VOC sensor (PID)• CO, H 2S, LEL and O 2 sensors• Lithium-ion rechargeable calibration adapter battery • Alkaline battery adapter • 5 external fi lters • Charging cradle- 120 V wall charger, US plug, or 230 V wall charger, Euro plug • ProRAE Studio software package • Computer interface cable- RS232 to RS232 with USB adapter • Calibration adapter • User manual • Shipping caseOptional CSK II Calibration Kit• Hard transport case with pre-cut foam • Sampling wand with 15 feet (3 meters) of self-coiling Te fl on ® tubing • Tool kit• Four-gas mix – 34L (50% LEL, 20.9% O 2, 10 ppm, H 2S, 50 ppm CO)• Isobutylene – 34L (100 ppm, balance air)• Regulators and tubingTruck Mount (Accessory)• Cradle attachment for mounting on a wall • 12 V adapterAutoRAE Docking Station (Accessory)• Automated bump test and calibration system• Drop-in, pushbutton operationEntryRAESpeci fi cations *Sensor Speci fi cationsOngoing projects to enhance our products mean that these speci fi cationsare subject to change.D I S T R I BU T E D B Y :AutoRAE Docking StationTruck MountUK Office。

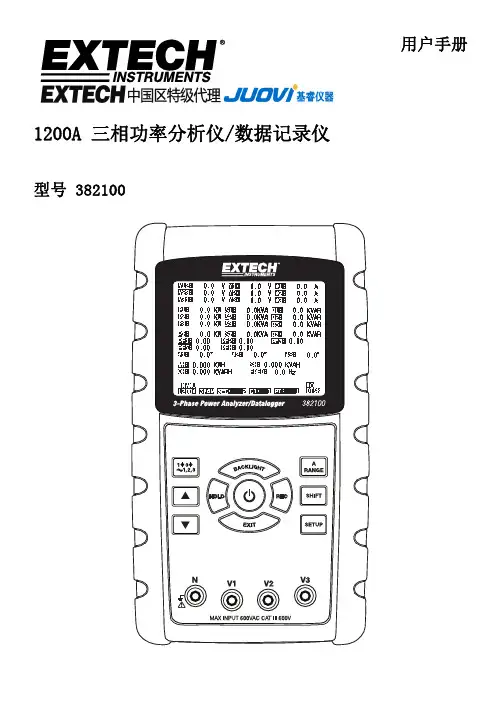

用户手册1200A 三相功率分析仪/数据记录仪型号 382100目录1.0 简介1-1 特点 ....................................................... .31-2 安全 ....................................................... .42.0 规格2-1 一般规格 ...................................................... .52-2 电气规格 ...................................................... .53.0 仪表描述 ...................................................... .94.0 测量准备4-1 初始化屏幕 ....................................................... .104-2 进入测量屏幕 (10)4-3 键区概览 ....................................................... .104-4 设置按钮 ......................................................... .114-5 仪表设置功能（SD 卡、电压/电流、蜂鸣器、小数点、钳口类型、RS-232、时间/日期、重置按钮） ................................................. .125.0 测量制式5-11Φ 2W（单相两线）测量 ........................................ .255-21Φ 3W（单相三线）测量 ........................................ .265-33Φ 3W（三相三线）测量 ........................................ .275-43Φ 4W（三相四线）测量 ........................................ .285-5 CT 和 PT 测量 .................................................... .295-6 数据记录仪 (30)5-7 数据保持 ..................................................... .315-8 显示屏背光按钮 ............................................... .325-9 A （电流）量程按钮 ............................................... .335-10 LOWBAT（低电量）屏幕 ........................................ .345-11 附录 - 测量定义 ............................................... .356.0 维护6-1 清洁 ........................................................... .356-2 电池更换 ....................................................... .357.0 PC 接口7-1 RS-232 协议 .............................................. .367-2 从 SD 卡下载数据 (37)1.0 简介恭喜您购买 382100 型功率分析仪。

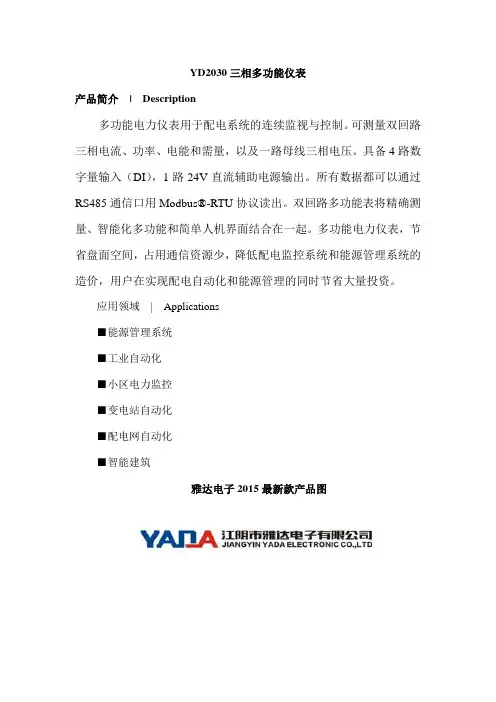

YD2030三相多功能仪表产品简介|Description多功能电力仪表用于配电系统的连续监视与控制。

可测量双回路三相电流、功率、电能和需量，以及一路母线三相电压。

具备4路数字量输入（DI），1路24V直流辅助电源输出。

所有数据都可以通过RS485通信口用Modbus®-RTU协议读出。

双回路多功能表将精确测量、智能化多功能和简单人机界面结合在一起。

多功能电力仪表，节省盘面空间，占用通信资源少，降低配电监控系统和能源管理系统的造价，用户在实现配电自动化和能源管理的同时节省大量投资。

应用领域|Applications■能源管理系统■工业自动化■小区电力监控■变电站自动化■配电网自动化■智能建筑雅达电子2015最新款产品图高亮度LED显示3相测量值直观显示I/O状态显示通讯：MODBUS-RTU通讯协议RS-485接口其它特征：96X96小型尺寸雅达仪表外形尺寸：96*48------开孔尺寸：（91*45）雅达仪表外形尺寸：48*48------开孔尺寸：（45*45）雅达仪表外形尺寸：72*72------开孔尺寸：（67*67）雅达仪表外形尺寸：80*80------开孔尺寸：（76*76）雅达仪表外形尺寸：96*96------开孔尺寸：（91*91）雅达仪表外形尺寸：120*120------开孔尺寸：（111*111）面板安装安装方法1).在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。

2).取出仪表，松开定位螺丝，取下固定夹。

3).将仪表安装插入配电柜的仪表孔中。

4).插入仪表的固定夹，固定定位螺丝。

注：L-N为辅助电源请按仪表外壳接线图正确接线！接线图完整版|Dimensions辅助电源多功能电力仪表Acuvim390具备通用的(AC/DC)开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V(AC/DC)电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-270V，请保证所提供的电源适用于该系列产品，以上防止损坏产品。

Acuvim-L 系列 功能对比表Acuvim-L 系列多功能电力仪表是由Accuenergy 公司生产的新型仪表，它将精确测量、智能化、多功能和简单人机界面巧妙结合在一起，是智能电力系统监控的理想选择。

其主要特点如下: • 真有效值测量 • 四象限电能计量 • 电力品质分析 • 分时电度 • 越限报警• 电度脉冲输出Acuvim-L 系列仪表可用于智能配电系统或企业过程自动化系统的数据采集单元。

所有的数据可通过RS485通讯接口，用Modbus®-RTU 通讯协议读出。

Acuvim-L 系列三相多功能电力仪表在先进的微处理器和高精度的ADC 平台之上结合数字信号处理技术可对各个电力参数、电度、需量、电能质量等进行精确测量、分析，可进行远端控制、越限报警、最大值和最小值统计，同时可实现分时段计费功能。

扩展的数字量输出和RS485通讯接口可以实现脉冲电度输出、事件报警、远程数据采集与控制功能。

Acuvim-L 仪表循以高可靠性的工业设计标准，采用多种隔离及抗干扰措施，能够可靠地在高干扰电力系统环境中运行。

由于采用了先进的真有效值测量方法和数字信号处理技术，Acuvim-L 产品非常适用于非线性负荷系统等电力质量恶劣的环境。

应用领域• 配电馈出、变压器、发电机、电容器组和电机的测量 • 中低压系统• 商业、工业和电力系统• 电能质量分析产品特点测量功能 • 电 压：V1，V2，V3，V12，V23，V31 • 电 流：I1，I2，I3，In• 有功功率：P1，P2，P3，Psum • 无功功率：Q1，Q2，Q3，Qsum• 视在功率：S1，S2，S3，Ssum• 频 率：F• 功率因数：PF1，PF2，PF3，PF • 有功电度：Ep_imp ，Ep_exp • 无功电度：Eq_imp ，Eq_exp • 视在电度：Es• 需 量：Dmd_I1，Dmd_I2，Dmd_I3，Dmd_P ，Dmd_Q ， Dmd_Ssum 监视功能 • 电力品质• 电压谐波含量： 2nd to 15thand THD• 电流谐波含量： 2nd to 15thand THD • 电压不平衡系数：U_unbl • 电流不平衡系数：I_unbl• 分时段有功、无功、视在电能累计，支持四时区划分 • 最大值最小值统计• 运行时间报警功能可从35个参数中选择报警参数。

电子邮件网页、邮件设置最大值、最小值记录实时参量测量Acuvim II 仪表功能表产品简介Acuvim II 是Accuenergy 公司新推出的一款高端多功能网络电力仪表，具有精确的电力参数测量、四象限电能计量、越限报警、最值记录等功能；通过扩展的I/O 模块，可实现强大的监控功能，用于对现场设备的状态监测和控制；Acuvim II 集成了工业标准的通讯接口，还有多种扩展通讯模块，可轻松实现与各种智能配电系统的集成；可直接做为互联网中的服务器为授权用户通过网页浏览的方式发布实时监测数据，或通过定时或状态触发发送电子邮件的方式向用户报告监测数据和状态。

多种接线方式，使用方便，可适应现场的各种要求。

应用领域Acuvim II 可应用于智能配电系统或电力自动化系统的数据采集单元。

主要应用领域有：中、低压配电系统 智能开关盘柜工厂自动化系统 工业机器设备能源管理系统智能建筑产品特点基本功能Acuvim II具有完善的电力参数测量功能，提供以下数据的实时测量：• 电压（U）：三相相电压、线电压及其平均值• 电流（I）：三相线电流及其平均值、中线电流• 有功功率（P）：四象限各相有功功率和系统有功功率• 无功功率（Q）：四象限各相无功功率和系统无功功率，无功功率的计算方法可选择；广义无功或狭义无功• 视在功率（S）：各相视在功率和系统视在功率• 功率因数（PF）：各相功率因数和系统功率因数• 频率（F）：当电压信号存在时，可测量系统的频率• 负载性质指示• 负荷百分比显示• 功率四象限显示最大值/最小值记录实时统计有关参量（各相/线电压、各线电流、有功功率、无功功率、视在功率、功率因数、频率、需量、不平衡度、THD等）的最值信息，并记录发生时刻。

所有的记录数据均保存于非易失性存储器中，确保掉电后数据不丢失。

记录的最值信息可由面板读取，详细的记录信息需通过通讯读取。

最值的清零操作可由面板操作或通讯完成。

电能计量功能Acuvim II可实现高精度的双向电能计量，计量的电能量包括输出/输入有功电度、发出/吸收无功电度和视在电度，同时还包括绝对值和电度值和净电度值。

PES(T3多功能仪表T5多功能仪表)PES(T3 多功能仪表 T5 多功能仪表) 目录ＰＱＳ电能质量管理系统相关产品 ?中低压智能仪表智能多功能仪表１概述１特点１性能指标２安装尺寸２接线示意图３选型表３智能网络仪表１０概述１０特点１０性能指标１１功能特性１１安装尺寸１２功能说明１３接线示意图１３接线端子图１５选型表１５智能多功能仪表４概述４特点４性能指标５功能特性５安装尺寸６功能说明７接线示意图８接线端子图９选型表９精巧型电能表１６概述１６特点１６技术指标１７选型表１８安装尺寸１８接线示意图１９表两类组成，可测量电流和电压的电力参数，通过液晶屏直接显示测量结果。

另可选配ＲＳ４８５通讯功能，实现后台监控或远程抄表系统的数据交换。

系统等单相测量场合，具有性能稳定、测量精准、免维护等特点。

现已广泛应用于各种开关柜、能源效率统计等电力设备中，可集成到各类控制系统、ＳＣＡＤＡ系统中、实现远程抄表等能源管理系统。

特点 ? 采用防静电面膜，薄膜式按键，防水、防尘。

所有尺寸按国标设计，维修更换方便。

卡式安装方式取代传统螺钉方式，安装简单、方便、牢固。

1/ 12功能模块化设计，可自由组合，降低客户使用成本。

背光显示时间可调，数据可照客户要求的时间间隔自动循环显示。

仪表采用全数字化先进设计理念，符合信息时代潮流。

ＰＴ、ＣＴ变比可现场设置，避免变比定错返厂更换带来的时间周期影响。

1 性能指标 ? 电流输入? 测量显示? 电压输入? 安全及环境? 工作电源? 通讯数据 ? 扩展功能? 频率安装尺寸建议：避免靠近可能产生强电磁干扰的系统。

工作环境温度范围为：－１０℃￣＋５０℃环境湿度范围为５￣７０％（不结露）。

2 3 接线示意图单相交流表接线图选型表?Ｔ１单相智能仪表产品选型Ｔ１－附加功能Ｒ：ＲＳ４８５通讯测量电压０１：无２：：３８０Ｖ１００Ｖ测量电流０１：５：无：１Ａ５ＡＡ：电流表功能代码Ｖ：电压表Ｍ：多功能／电流＋电压?选型示例例：Ｔ１－Ａ／５０／Ｒ测量单相交流电流、二次电流额定值为５Ａ，尺寸为４８４８，附加带ＲＳ４８５通讯功能的单功能智能仪表。

使用说明书一、产品简介ZH194E 多功能电力仪表，一种具有可编程测量、显示、RS485数字通讯和电能脉冲变送输出的多功能智能电力仪表，能够完成三相电参量测量(三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等)、四象限电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。

测量精度0.5级，实现LED 或LCD 现场显示和远程RS-485数字接口通讯，采用标准MODBUS-RT U 通讯协议。

二、技术参数三、安装与接线3．1 仪表尺寸此型号仪表有4种外形，面板尺寸为96X96，120X120两种外形可选配开关量输入，开关3．2 安装方法(1) 在固定配电柜开开孔尺寸大小的孔；(2) 取出仪表，松开螺丝，取下固定支架；(3) 仪表由前插入安装孔；(4) 插入仪表固定支架，并拧紧螺丝固定仪表。

3．3 端子接线说明：如与仪表壳体接线图不一致，请以仪表壳体接线图为准！(1) 电压输入：输入电压不要高于产品的额定输入电压（100V或400V），否则应考虑使用PT，为了便于维护，建议使用接线排。

(2) 电流输入：11、13、15为电流互感器的进线端，*表示为电流同名端(进线端)。

标准额定输入电流为5A，大于5A的情况应使用外部CT。

如果使用的CT上连有其它仪表，接线应采用串接方式。

去除产品的电流输入连线之前，一定要先断开CT 一次回路或者短接二次回路，为便于维护，建议使用接线排。

(3) 要确保输入电压、电流相序一致，方向一致；否则会出现数值和符号错误(功率和电能)!(4) 仪表可以工作在三相四线方式或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。

一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式，三相三线可以只安装2 个CT（A 和C 相），三相四线需要安装三个CT。

仪表内可设置两种接线方式，实际接线方式和表内设置接线方式必须一致，否则仪表的测量数据不正确。

SICAM P38 P39复费率型三相多功能电力智能仪表使用说明书V1.8西门子电力自动化有限公司概述 1 技术指标 2 功能介绍 3 操作与显示 4 安装与接线 5 通信 6 使用与维护7 产品型号和订货号8 售后服务91概述1.1产品简介SICAM P38 P39复费率型三相电子式多功能电能表是一款集测量记录、电能计量、遥信遥控、大屏幕LCD显示和网络通信功能于一体的电力仪表。

本仪表可测量电压、电流、功率、功率因数和频率等多项电网参数；具有2～50次谐波分析功能，计算多项电能质量参数；可计量有功和无功电能；具有复费率电能和复费率需量功能；P38含有两路独立的RS-485通信接口，P39含有1路RS-485通信接口和1路以太网口。

装置支持MODBUS-RTU和DL/T645双通信规约（串行&TCP/IP）；具有开关量输入和输出功能。

本仪表广泛适用于变配电自动化系统、工业控制和工业自动化系统、能源管理系统和小区电力监控等场合。

本三相电子式多功能电能表符合以下标准：GB/T17215.301-2007 多功能电能表特殊要求GB/T17215.322-2008 静止式有功电能表（0.2S级和0.5S级）GB/T17215.323-2008 静止式无功电能表(2级和3级)DL/T614-2007 多功能电能表DL/T645-2007 多功能电能表通信规约Modbus-RTU/TCP1.2产品特点本仪表采用了高精度采样计量单元和高速MCU数据处理单元，可实现高精度宽范围准确计量和快速数据分析；采用段码式多行宽视角液晶显示屏，显示内容很丰富；液晶配备白色背光，可满足黑暗环境下查阅数据的要求；采用非易失存储器存储各类数据，可长时间保存数据且掉电不丢失；采用高精度带温补功能的时钟芯片，在工作温度范围内有效保证了时钟的准确性；支持双通信端口和工业标准通信规约，组网便捷灵活；选配不同通信模块，可满足多种用户的不同接口需求。
