三相多功能电力仪表的技术说明书

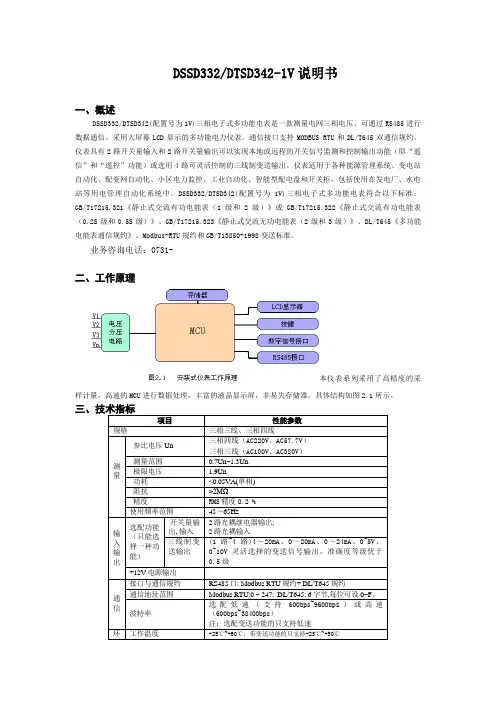

DSSD332/DTSD342-1V说明书一、概述DSSD332/DTSD342(配置号为1V)三相电子式多功能电表是一款测量电网三相电压、可通过RS485进行数据通信、采用大屏幕LCD显示的多功能电力仪表。

通信接口支持MODBUS RTU和DL/T645双通信规约。

仪表具有2路开关量输入和2路开关量输出可以实现本地或远程的开关信号监测和控制输出功能（即“遥信”和“遥控”功能）或选用4路可灵活控制的三线制变送输出。

仪表适用于各种能源管理系统、变电站自动化、配变网自动化、小区电力监控、工业自动化、智能型配电盘和开关柜，包括使用在发电厂、水电站等用电管理自动化系统中。

DSSD332/DTSD342(配置号为1V)三相电子式多功能电表符合以下标准：GB/T17215.321《静止式交流有功电能表（1级和2级）》或GB/T17215.322《静止式交流有功电能表（0.2S级和0.5S级）》、GB/T17215.323《静止式交流无功电能表（2级和3级）》、DL/T645《多功能电能表通信规约》、Modbus-RTU规约和GB/T13850-1998变送标准。

业务咨询电话：0731-二、工作原理本仪表系列采用了高精度的采样计量，高速的MCU进行数据处理，丰富的液晶显示屏，非易失存储器。

具体结构如图2.1所示。

项目性能参数规格三相三线、三相四线测量参比电压Un三相四线（AC220V、AC57.7V）三相三线（AC100V、AC380V）测量范围0.7Un~1.3Un极限电压 1.9Un功耗<0.05VA(单相)阻抗>2MΩ精度RMS精度0.2 %使用频率范围45～65Hz输入输出选配功能（只能选择一种功能）开关量输出, 输入2路光耦继电器输出;2路光耦输入三线制变送输出(1路~4路)4～20mA、0～20mA、0～24mA、0~5V、0~10V灵活选择的变送信号输出，准确度等级优于0.5级+12V电源输出通信接口与通信规约RS485口: Modbus RTU规约+ DL/T645规约通信地址范围Modbus RTU:0 ~ 247; DL/T645: 6字节,每位可设0~F。

PD606E 安装式数字显示三相多功能仪表使用说明书符合标准：GB/T 22264安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用目录一、产品简介 (01)二、功能介绍 (02)三、技术参数 (03)四、安装与接线 (04)五、编程操作 (08)六、面板说明与测量信息显示 (11)七、通讯规约 (30)八、功能输出 (43)九、常见问题及解决办法 (47)十、运输、贮存 (49)十一、公司承诺 (49)一、产品简介1.1引用标准执行标准:GB/T22264.1 安装式数字显示电测量仪表第1部分:定义和通用要求GB/T22264.2 安装式数字显示电测量仪表第2部分:电流表和电压表的特殊要求GB/T22264.3 安装式数字显示电测量仪表第3部分:有功功率表和无功功率表的特殊要求GB/T22264.4 安装式数字显示电测量仪表第4部分:频率表的特殊要求GB/T22264.5 安装式数字显示电测量仪表第5部分:相位表和功率因数表的特殊要求GB/T22264.7 安装式数字显示电测量仪表第7部分:多功能仪表的特殊要求GB/T22264.8 安装式数字显示电测量仪表第8部分:试验方法参考标准:GB/T 17215.321-2021电测量设备（交流）特殊要求第21部分：静止式有功电能表 (A级、B级、C级、D级和E级)GB/T 17215.323-2008 交流电测量设备特殊要求第23部分:静止式无功电能表(2级和3级)GB/T 17215.301-2007多功能电能表特殊要求1.2产品概述多功能网络电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等场合的电力智能监控和电能计量需求而设计，能够高精度测量三相电网中的所有常用电力参数:三相电压、三相电流、有功功率、无功功率、视在功率、频率、功率因数等，并带有485通讯、电能脉冲输出等功能。

多功能网络电力仪表具有极高的性价比，可以取代测量指示仪表、电能计量仪表以及相关的辅助单元。

三相多功能表使用说明书一、产品概述本说明书旨在提供关于三相多功能表的使用说明。

该仪表是一种广泛应用于电力系统的测量设备，具有准确度高、稳定性好、功能丰富等特点。

通过本说明书，您将了解如何正确使用、安装、维护和故障排除三相多功能表，以确保其正常工作并提高测量精度。

二、型号与规格本产品型号为：XXXXXX主要技术参数：- 电压测量范围：XXX-XXXV- 电流测量范围：XXX-XXXA- 频率测量范围：XXX-XXXHz- 功率因数测量范围：-1-1- 精度等级：±0.5%- 工作温度：-20-70℃- 储存温度：-40-80℃- 重量：约+克- 尺寸：三、技术特性1. 高精度测量：采用先进的转换器和信号处理技术，实现电压、电流、频率、功率因数等参数的高精度测量。

2. 宽量程范围：适用于不同规模和类型的电力系统，能够准确测量大范围变化的电量参数。

3. 可靠性与稳定性：采用高质量的电子元件和材料，经过严格的质量控制和环境测试，确保长期稳定运行。

4. 多功能显示：具有大屏幕液晶显示界面，可以同时显示多个电量参数和统计数据。

5. 数据存储与导出：内置大容量存储器，可以存储大量的历史数据和事件记录，可通过通讯接口导出至计算机进行进一步分析。

6. 远程控制与通讯：支持多种通讯协议，可以通过RS485、以太网等接口与远程监控系统连接，实现远程控制和数据传输。

7. 防雷与浪涌保护：内置浪涌保护电路和防雷元件，有效防止雷电对仪表的损害。

8. 安装便捷：提供多种安装方式，可以固定在盘柜上或安装在导轨上，方便用户灵活配置。

四、安装与连接1. 安装位置：选择一个合适的位置来安装三相多功能表，确保周围环境干燥、无强磁场干扰，方便维护操作。

用户操作使用说明DTSD843型三相四线电子式多功能电能表淮北万华仪表有限责任公司一．产品简介 (3)1.1概述 (3)1.2技术指标 (3)1.3工作原理 (5)二、外形说明及安装 (6)2.1外形图 (6)2.2液晶显示屏内容 (7)2.3 电表的安装及接线 (8)2.3.1电表的安装 (8)2.3.2端子接线图 (9)三、基本功能 (11)3.1电能计量功能 (11)3.2需量测量 (11)3.3 时钟 (11)3.4费率和时段 (11)3.5清零 (11)3.6数据存储 (12)3.7冻结 (12)3.8事件记录 (12)3.9通讯 (12)3.10信号输出 (13)3.11显示 (13)3.12 测量 (13)3.13 安全保护 (13)3.14 负荷记录 (14)3.15 停电抄表 (14)3.16 报警 (14)五、存储和运输 (14)六、保证期限 (14)七、保养和维修注意事项 (14)附录 (15)附录A 显示项目 (15)附录B 故障显示 (15)一．产品简介1.1概述DTSD843型三相电子式多功能电能表采用了最新设计的专用数字集成电路和超低功耗16位MCU，可以直接准确测量各相正反有功无功电量，并依据相应的费率和需量要求进行调整。

可以进行4种费率、14个时区、14个日时段（8套）、30个节假日及周休日等设置，具有有功最大需量记录功能，对有功功率、无功功率、电压、电流、功率因数等用电参数进行实时测量和处理，具有红外遥控编程抄表、双RS485远程抄表（两通讯接口电气隔离防护，相互通信不受干扰）、有功无功脉冲输出、停电抄表、负荷记录等功能。

数据显示采用宽温度范围的大屏幕中文液晶，便于人工抄表记录。

本产品采用SMT工艺和先进设备制造，严格按照ISO9001：2000控制过程工艺和质量。

高度集成化设计和防静电、防雷、瞬变干扰抑制等多种抗干扰设计，关键元器件均采用国际知名品牌的低功耗、长寿命器件。

129AEM三相嵌入式多功能电能表安装使用说明书V1.1安科瑞电气股份有限公司版权所有，未经本公司之书面许可，此手册中任何段落、章节内容均不得摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。

本公司保留一切法律权利。

本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。

订货前，请垂询当地代理商以获悉本产品的最新规格。

1概述 (1)2功能列表 (1)3技术参数 (1)4外形尺寸（单位：mm） (2)5接线与安装 (3)6主要功能特点 (4)7操作与显示 (5)8通信说明 (8)1概述AEM三相嵌入式多功能电能表，是主要针对电力系统，工矿企业，共用设施的电能统计、管理需求而设计的一款智能仪表，产品具有精度高、体积小、安装方便等优点。

集成全部电力参数测量及全面的电能计量及考核管理，提供上24时、上31日以及上12月的各类电能数据统计。

具有31次分次谐波与总谐波含量检测，带有开关量输入和继电器输出可实现“遥信”和“遥控”功能，并具备报警输出。

带有RS485通信接口，可选用MODBUS‐RTU 或DL/T645‐2007协议。

本系列包括96型、42型两种规格，其中42型还具有零线电流测量功能。

该电力仪表可广泛应用于各种控制系统，SCADA系统和能源管理系统中。

2功能列表3技术参数4外形尺寸（单位：mm ）主视左视开孔尺寸96型尺寸主视左视开孔尺寸42型尺寸5接线与安装5.1电压、电流信号端子3CT(三相四线)2CT(三相三线)3PT、3CT(三相四线)2PT、2CT(三相三线)5.2开关量输入/输出端子34353637DO1DO2DI12425262728DI2DI3DI4COM1开关量输出开关量输入开关量输出为继电器输出，可实现“遥控”和报警输出。

开关量输入是采用开关信号输入方式，仪表内部配备+12V 的工作电源，无须外部供电。

当外部接通或断开时，经过仪表开关输入模块采集其接通或断开信息并通过仪表本地显示。

HN-530E型三相四线(新型导轨式）多功能电力仪表使用说明书江阴华诺电气有限公司1.概述三相四线（新型导轨式）多功能电能仪表（以下简称电能仪表），是为了适应电网改造设计开发的导轨式有功、无功组合式电能仪表。

它具有较高的准确度和可行性。

本仪表采用国际先进的超低功耗大规模集成电路技术及SMT工艺制造的优良产品。

产品制造标准符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》、GB/T17215.322-2008《1级和2级静止式交流无功电能表》、DL/T645-2007《多功能电能表通信规约》等电力行业标准对三相静止式电能表全部技术要求，是对需要进行无功电量考核的企业、变电站或电厂最理想的选择，亦适合输配电或配网自动化用表。

本产品可供计量参比频率为50Hz电网中的三相交流有功和无功电能，并能进行正、反向电能计量和红外及RS485通讯功能。

其特点是精度高、可靠性好、宽负荷、低功耗、误差曲线平直、抗干扰能力强。

产品特点：1.采用专用计量芯片做为计量运算，精度高，工作可靠2.具有正、反向ABC三相分相有功及无功电能3.具有ABC三相电流、电压、功率、功率因数显示功能4.采用具有背光的LCD屏，显示清晰直观5.具有红外遥控翻屏显示功能，方便用户查用信息6.具有红外及RS485通讯接口，能够实现远程监控，是电网改造的极佳选择2、主要规格及技术参数2.1电能表规格：名称型号准确度额定电压Ub额定电流（A）三相四线多功能电力仪表XXXXX有功1级无功2级220/380V57.7/100V1.5（6）A5（30）、10（40）A15（60）A、20（80）A、20（100）A、注：额定电流栏中，括号前的数值为标定电流值Ib，括号内的数值为额定最大电流值Imax。

2.2技术参数2.2.1误差限：带有平衡负载时电能表的基本误差限电流值功率因数（COSΦ）百分数误差限（%）直流接入经互感器接入1级2级0.05Ib0.02Ib 1.0±1.5±2.50.1Ib0.05Ib 0.5L±1.5±2.5 0.8C±1.5—0.1Ib~1max0.05Ib~1max 1.0±1.0±2.00.2Ib~1max0.1Ib~1max 0.5L±1.0±2.0 0.8C±1.0—带有单相负载时电能表的基本误差限电流值功率因数（COSΦ）百分数误差限（%）直接接入经互感器接入1级2级0.1Ib~1max0.05Ib~1max 1.0±2.0±3.0 0.2Ib~1max0.1Ib~1max0.5L±2.0±3.02.2.2起动在额定电压、额定频率及COSΦ=1的条件下，当电能表负载电流为下表规定值时，电能表能起动并连续计量电能。

电子邮件网页、邮件设置最大值、最小值记录实时参量测量Acuvim II 仪表功能表产品简介Acuvim II 是Accuenergy 公司新推出的一款高端多功能网络电力仪表，具有精确的电力参数测量、四象限电能计量、越限报警、最值记录等功能；通过扩展的I/O 模块，可实现强大的监控功能，用于对现场设备的状态监测和控制；Acuvim II 集成了工业标准的通讯接口，还有多种扩展通讯模块，可轻松实现与各种智能配电系统的集成；可直接做为互联网中的服务器为授权用户通过网页浏览的方式发布实时监测数据，或通过定时或状态触发发送电子邮件的方式向用户报告监测数据和状态。

多种接线方式，使用方便，可适应现场的各种要求。

应用领域Acuvim II 可应用于智能配电系统或电力自动化系统的数据采集单元。

主要应用领域有：中、低压配电系统 智能开关盘柜工厂自动化系统 工业机器设备能源管理系统智能建筑产品特点基本功能Acuvim II具有完善的电力参数测量功能，提供以下数据的实时测量：• 电压（U）：三相相电压、线电压及其平均值• 电流（I）：三相线电流及其平均值、中线电流• 有功功率（P）：四象限各相有功功率和系统有功功率• 无功功率（Q）：四象限各相无功功率和系统无功功率，无功功率的计算方法可选择；广义无功或狭义无功• 视在功率（S）：各相视在功率和系统视在功率• 功率因数（PF）：各相功率因数和系统功率因数• 频率（F）：当电压信号存在时，可测量系统的频率• 负载性质指示• 负荷百分比显示• 功率四象限显示最大值/最小值记录实时统计有关参量（各相/线电压、各线电流、有功功率、无功功率、视在功率、功率因数、频率、需量、不平衡度、THD等）的最值信息，并记录发生时刻。

所有的记录数据均保存于非易失性存储器中，确保掉电后数据不丢失。

记录的最值信息可由面板读取，详细的记录信息需通过通讯读取。

最值的清零操作可由面板操作或通讯完成。

电能计量功能Acuvim II可实现高精度的双向电能计量，计量的电能量包括输出/输入有功电度、发出/吸收无功电度和视在电度，同时还包括绝对值和电度值和净电度值。

使用说明书一、产品简介ZH194E 多功能电力仪表，一种具有可编程测量、显示、RS485数字通讯和电能脉冲变送输出的多功能智能电力仪表，能够完成三相电参量测量(三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等)、四象限电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。

测量精度0.5级，实现LED 或LCD 现场显示和远程RS-485数字接口通讯，采用标准MODBUS-RT U 通讯协议。

二、技术参数三、安装与接线3．1 仪表尺寸此型号仪表有4种外形，面板尺寸为96X96，120X120两种外形可选配开关量输入，开关3．2 安装方法(1) 在固定配电柜开开孔尺寸大小的孔；(2) 取出仪表，松开螺丝，取下固定支架；(3) 仪表由前插入安装孔；(4) 插入仪表固定支架，并拧紧螺丝固定仪表。

3．3 端子接线说明：如与仪表壳体接线图不一致，请以仪表壳体接线图为准！(1) 电压输入：输入电压不要高于产品的额定输入电压（100V或400V），否则应考虑使用PT，为了便于维护，建议使用接线排。

(2) 电流输入：11、13、15为电流互感器的进线端，*表示为电流同名端(进线端)。

标准额定输入电流为5A，大于5A的情况应使用外部CT。

如果使用的CT上连有其它仪表，接线应采用串接方式。

去除产品的电流输入连线之前，一定要先断开CT 一次回路或者短接二次回路，为便于维护，建议使用接线排。

(3) 要确保输入电压、电流相序一致，方向一致；否则会出现数值和符号错误(功率和电能)!(4) 仪表可以工作在三相四线方式或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。

一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式，三相三线可以只安装2 个CT（A 和C 相），三相四线需要安装三个CT。

仪表内可设置两种接线方式，实际接线方式和表内设置接线方式必须一致，否则仪表的测量数据不正确。

SICAM P38 P39复费率型三相多功能电力智能仪表使用说明书V1.8西门子电力自动化有限公司概述 1 技术指标 2 功能介绍 3 操作与显示 4 安装与接线 5 通信 6 使用与维护7 产品型号和订货号8 售后服务91概述1.1产品简介SICAM P38 P39复费率型三相电子式多功能电能表是一款集测量记录、电能计量、遥信遥控、大屏幕LCD显示和网络通信功能于一体的电力仪表。

本仪表可测量电压、电流、功率、功率因数和频率等多项电网参数；具有2～50次谐波分析功能，计算多项电能质量参数；可计量有功和无功电能；具有复费率电能和复费率需量功能；P38含有两路独立的RS-485通信接口，P39含有1路RS-485通信接口和1路以太网口。

装置支持MODBUS-RTU和DL/T645双通信规约（串行&TCP/IP）；具有开关量输入和输出功能。

本仪表广泛适用于变配电自动化系统、工业控制和工业自动化系统、能源管理系统和小区电力监控等场合。

本三相电子式多功能电能表符合以下标准：GB/T17215.301-2007 多功能电能表特殊要求GB/T17215.322-2008 静止式有功电能表（0.2S级和0.5S级）GB/T17215.323-2008 静止式无功电能表(2级和3级)DL/T614-2007 多功能电能表DL/T645-2007 多功能电能表通信规约Modbus-RTU/TCP1.2产品特点本仪表采用了高精度采样计量单元和高速MCU数据处理单元，可实现高精度宽范围准确计量和快速数据分析；采用段码式多行宽视角液晶显示屏，显示内容很丰富；液晶配备白色背光，可满足黑暗环境下查阅数据的要求；采用非易失存储器存储各类数据，可长时间保存数据且掉电不丢失；采用高精度带温补功能的时钟芯片，在工作温度范围内有效保证了时钟的准确性；支持双通信端口和工业标准通信规约，组网便捷灵活；选配不同通信模块，可满足多种用户的不同接口需求。

数显三相多功能液晶仪表上海仪歌电气有限公司(LCD)使用说明书Products Instructions非常感谢您使用本公司数显电力仪表，使用产品前请仔细阅读本说明书!一、概述多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。

测量精度为0.5级、实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。

二、技术参数技术参数指标输入网络三相三线（3P3L）、三相四线（3P4L）电压额定值AC110V、AC220V、AC380V、AC600V其他特殊规格需订制（订货时说明）过负载持续：1.2倍瞬时：2倍/5s功耗≤2VA（每相）阻抗>500kΩ测量精度真有效值侧量（RMS）精度0.2级电流额定值AC1A、AC5A（5A以上配互感器使用）过负载持续：1.2倍瞬时：10倍/5s功耗≤1VA（每相）阻抗<20mΩ测量精度真有效值侧量（RMS）精度0.2级频率45Hz-65Hz、精度0.1HZ显示方式段码LCD或LED数码管显示输出电能测量精度四象限计量、有功电能1.0级、无功电能2.0级脉冲输出有功电能和无功电能2路脉冲输出，光耦继电器脉冲常数3200通讯方式RS485ModBus-RTU协议波特率1200bps、2400bps、4800bps、9600bps默认为9600bps开关量输出上下限报警同一继电器输出，最多加4个变送输出电流输出：DC0-20mA、DC4-20mA、精度0.5级，电压输出：DC0-5V、0-10V、精度0.5级开关量输入4路无源干接点输入方式电源范围AC220V、AC/DC85V-265V、50Hz/60Hz 功耗≤5VA工作环境温度-10℃-55℃湿度25%RH≤湿度≤93%RH，不结露，无腐蚀性气体场合大气压86kPa-106kPa耐压输入/电源>2KV、输入/输出>2KV、电源/输出>1KV绝缘输入、输出、电源对机壳>50MΩ1）辅助电源：多功能电力仪表具备通用的(AC/DC)电源输入接口，若不作特殊声明，提供的是AC220V电源接口的标准产品，保证所提供的电源适用于该系列的产品，以防止损坏产品，如要特殊供电电压如AC/DC85V-265V、AC380V等可订做，订货时请注明。

SPM33多功能电力仪表使用说明书Installation & Operation ManualV1.3安全注意事项危险和警告本设备只能由专业人士进行安装。

对于因不遵守本手册的说明而引起的故障，厂家将不承担任何责任。

触电、燃烧或爆炸的危险设备只能由取得资格的工作人员才能进行安装和维护。

对设备进行任何操作前，应隔离电压输入和电源供应，并且短路所有电流互感器的二次绕组。

要用一个合适的电压检测设备来确认电压已切断。

在将设备通电前，应将所有的机械部件，门和盖子恢复原位。

设备在使用中应提供正确的额定电压。

不注意这些预防措施可能会引起严重伤害。

目 录第1章 产品概述 (5)第2章 产品选型 (6)第3章 外形和安装尺寸 (7)3.1外形尺寸图 (7)3.2安装尺寸图 (7)第4章 显示及按键操作说明 (8)4.1实时测量数据显示结构 (8)4.2全显图 (9)4.3状态查询 (9)4.4按键说明 (9)4.5设置类参数说明 (10)第5章 测量性能 (14)5.1实时基本电参量 (14)5.2需量参数 (15)5.3电能参数 (16)5.4谐波参数 (16)5.5不平衡度参数 (16)5.6定值告警 (16)第6章 输入输出特性 (19)6.1继电器输出 (19)6.2开关量输入 (19)第7章 技术指标 (21)第8章 通讯协议 (22)第9章 关键零部件清单 (23)第10章 维护与故障排除 (24)第11章 附录 (25)11.1端子定义 (25)11.2典型接线图 (26)SPM33三相多功能电力仪表, 主要适用于AC 400V（相电压）以下的低压配电系统中的配电柜、开关柜等，可通过RS485/Modbus总线通讯，对仪表进行组网管理，实现自动控制。

产品主要实现如下功能：实时参数测量（三相电压、电流、有功功率、无功功率、视在功率、功率因数、频率、有功电能、无功电能等电参数的组合测量）需量功能（分相电流需量、分相有功需量、总有功需量、最大电流需量、最大总有功需量）2路有源开关量输入2路继电器输出（选配）告警功能谐波测量，分相电压、电流谐波含有率（2~31次）、总畸变率1路RS485通讯，Modbus-RTU协议可调整相序SPM33 - □ - □- □① ② ③①：功能选择R 两路继电器报警输出②：标识额定测量参数V1 3×220/380V, 5AV2 3×220/ 380V ,1A③：扩展模块E1 4路有源开关量，2路继电器E2 12路有源开关量示例：SPM33-R-V1-E2：额定测量220/380V 5A，标配两路开关量输入，选配两路继电器报警输出功能，扩展12路有源开关量的低压三相多功能电力仪表。

SD96-E3说明书1、概述SD96-E3多功能电力仪表用于测量三相电流、三相电压、功率因数、频率；显示采用数码管或液，可以同时显示4种电力参数，不需要切换；适用于高压进线柜、高压电容器柜、低压进线柜、低压电容器柜等；精度高、稳定性好、测量范围广、变比可任意设定，具有通讯功能，支持全数字校表，无可调电位器，具有很高的性价比。

2、技术参数（SD96-E3）性能参数输入测量显示网络三相三线、三相四线电压额定值AC100V、220V、380V（订货时需说明）过负荷测量：1.2倍瞬时：2倍/10s功耗<1V A (每相)阻抗>100kΩ电流额定值AC 1A、5A（订货时需说明）过负荷持续：1.2倍瞬时：10倍/10s功耗< 0.4V A (每相)电流电压三相电流、电压频率45~ 65Hz功率因数-1—0—1显示4排LED同时显示输出数字接口RS－485电源工作范围80~265AC或DC（无极性）45~65Hz 功耗≤5VA环境工作环境－25 ℃~ 55℃储存环境－35 ℃~ 75℃安全耐压输入和电源>AC 2kV 输入和输出>AC 2kV 绝缘输入、输出、电源对机壳>5MΩ外形尺寸120×120，96×96，80×80，72×72 重量0.55kg精度等级0.2级，0.5级3、附件：数字通讯SD96-E3提供串行异步半双工RS485 通讯接口，各种数据讯息均可在通讯线路上传送。

在一条线路上可以同时连接多达247个网络电力仪表，每个网络电力仪表均可设定其通讯地址（Address No.），不同系列仪表的通讯接线端子号码不同，通讯连接应使用带有铜网的屏蔽双绞线，线径不小于0.5mm2。

布线时应使通讯线远离强电电缆或其他强电场环境，推荐采用T 型网络的连接方式1，不建议采用星形或其他的连接方式。

主机查询：查询消息帧包括设备地址、功能代码、数据信息码、校准码。

MYS-910VDR-Ⅱ三相多功能仪表说明书MYS-910VDR-ⅡSeriesThree Phase Multifunctional Electrical MeterV1.10北京博阳慧源电力科技有限公司Beijing BoYangHuiYuan Power Technology Co.,Ltd一．概述MYS-910-VDR-Ⅱ系列三相多功能表可与互感器、电量变送器等配套使用，对电网中的电流、电压进行测量，采用数字方式显示，具有精度高，隔离性强，性能稳定,抗振动等优点，可直接代替原有指针式仪表，引用标准：GB/T 17215.322-2008《交流电测量设备特殊要求第22部分：静止式有功电能表(0.2S 级和0.5S级)》MYS-910-VDR-Ⅱ Series Three-phase Multifunctional Electrical meter can be used with instrument transformer and power transmitter etc. to measure the current and power of the power grid. This series of the meter has high measuring accuracy, strong isolation, stability and vibration-resistance and can replace the existing analog measuring instruments in accordance with GB/T13978—2008 <Electricity metering equipment (a. c.)-particular requirement-part 22: Static meters for active power (classes 0.2S and 0.5S).二．技术指标Technical Specifications装置型号说明Ⅱ全电量谐波2路继电器出口4路有源开关量输入4-20mA 输出，最多3路产品款式三.外形及孔尺寸（单位：mm ）注：“*”指仪表进入电柜内部的深度，包括端子部分。

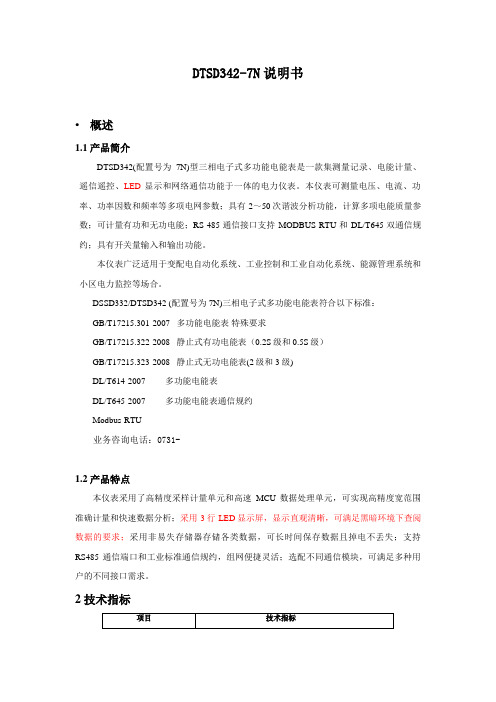

DTSD342-7N说明书•概述1.1 产品简介DTSD342(配置号为7N)型三相电子式多功能电能表是一款集测量记录、电能计量、遥信遥控、LED显示和网络通信功能于一体的电力仪表。

本仪表可测量电压、电流、功率、功率因数和频率等多项电网参数；具有2～50次谐波分析功能，计算多项电能质量参数；可计量有功和无功电能；RS-485通信接口支持MODBUS-RTU和DL/T645双通信规约；具有开关量输入和输出功能。

本仪表广泛适用于变配电自动化系统、工业控制和工业自动化系统、能源管理系统和小区电力监控等场合。

DSSD332/DTSD342 (配置号为7N)三相电子式多功能电能表符合以下标准：GB/T17215.301-2007 多功能电能表特殊要求GB/T17215.322-2008 静止式有功电能表（0.2S级和0.5S级）GB/T17215.323-2008 静止式无功电能表(2级和3级)DL/T614-2007 多功能电能表DL/T645-2007 多功能电能表通信规约Modbus-RTU业务咨询电话：0731-1.2 产品特点本仪表采用了高精度采样计量单元和高速MCU数据处理单元，可实现高精度宽范围准确计量和快速数据分析；采用3行LED显示屏，显示直观清晰，可满足黑暗环境下查阅数据的要求；采用非易失存储器存储各类数据，可长时间保存数据且掉电不丢失；支持RS485通信端口和工业标准通信规约，组网便捷灵活；选配不同通信模块，可满足多种用户的不同接口需求。

2 技术指标产品型号：DTSD342-7N3 功能介绍3.1参数测量功能本仪表具有丰富的测量功能，可测量的电网参数和指标如下：（1）各相电压值及平均电压值。

（2）各线电压值及平均线电压值。

（3）各相电流值、平均电流值以及零线电流值。

（4）总和各分相有功功率、无功功率、视在功率。

（5）各分相电压和电流的相角值。

（6）总和各分相的功率因数值。

（7）电网频率，测量范围为45~65Hz。

三相多功能电力仪表使用手册(适用于72 、80、96、120尺寸的单相电流表、单相电压表、三相电流表、三相电压表、多功能表）（液晶显示型）VER2.2 2022.11.25更新一、功能介绍● 测量功能电压测量：可直接测量或通过PT 测量三相相电压或线电压值，显示量程为999999V （测量范围10-450v ）。
