主变保护检验规章
- 格式:doc
- 大小:46.23 KB
- 文档页数:34

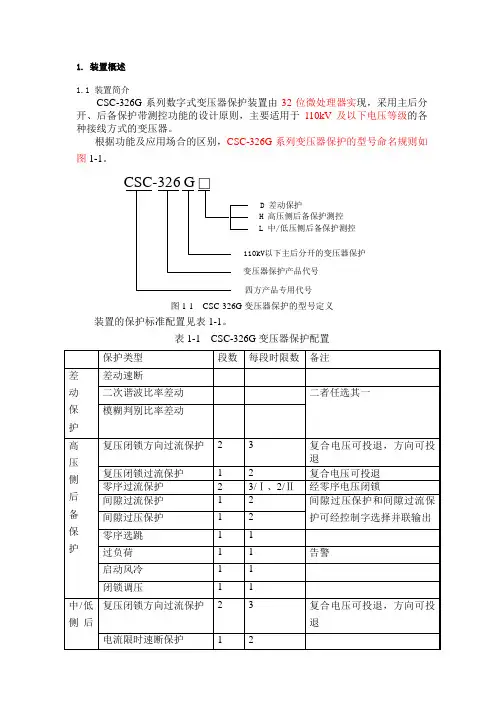

1. 装置概述 1.1 装置简介CSC-326G 系列数字式变压器保护装置由32位微处理器实现,采用主后分开、后备保护带测控功能的设计原则,主要适用于110kV 及以下电压等级的各种接线方式的变压器。
根据功能及应用场合的区别,CSC-326G 系列变压器保护的型号命名规则如图1-1。
CSC-326□变压器保护产品代号四方产品专用代号D 差动保护H 高压侧后备保护测控L 中/低压侧后备保护测控G 110kV以下主后分开的变压器保护图1-1 CSC-326G 变压器保护的型号定义装置的保护标准配置见表1-1。
表1-1 CSC-326G 变压器保护配置行功能配置,而不用修改程序。
1.2 主要技术参数1、额定直流电源电压:110V2、额定交流参数a)相电压:100/3V;b)开口三角电压:300V;c)交流电流:5Ad)频率:50Hz。
3、功耗产品的功率消耗符合DL/T 478-2001的以下规定:a)直流电源回路:当正常工作时,不大于35W;当保护动作时,不大于60W;b)交流电流回路:当Ⅰn =5A时,不大于1V A/相;当Ⅰn =1A时,不大于0.5V A/相;c)交流电压回路:在额定电压下不大于0.5V A/相。
4、过载能力a)交流电流回路:2倍额定电流,连续工作;40倍额定电流,允许1秒;b)交流电压回路:1.2倍额定电压,连续工作;c)直流电源回路:80%~120%额定电压,连续工作。
5、输出触点容量a)跳闸触点容量:在电压不大于250V,电流不大于1A,时间常数L/R为(5±0.75ms)的直流有感负荷回路中,触点断开容量为50W,允许长期通过电流不大于5A。
b)其它触点容量:在电压不大于250V,电流不大于0.5A,时间常数L/R=5±0.75ms的直流有感负荷回路中,触点断开容量为30W,允许长期通过电流不大于3A。
6、通信端口规范a) 电RS485端口:屏蔽双绞线,支持103规约;b) LonWorks端口:屏蔽双绞线,支持CSC2000规约;c)电以太网端口:UTP5双绞线、RJ45接口,支持61850规约、103规约、CSC2000规约;3、技术条件1、工作环境温度:-10℃~+55℃2、相对湿度:最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度为25℃且表面无凝露;3、大气压力:80kPa~110kPa;4、使用场所不得有火灾、爆炸、腐蚀等危及装置安全的危险和超出本说明书规定的振动、冲击和碰撞。
3.6.2.2主变差动保护正常情况下流进流出主变的功率一致(励磁损耗忽略)。
影响功率相关参数:电压(额定)、电流(变比)。
由于主变两侧电压关系已定,主变差动仅引入电流参与计算,此时需要对电流增加约束条件:容量、电压。
参数:以变压器铭牌实际为准!各侧容量S,如三圈变一般低侧容量只有高中侧一半。
1MV A=1000kV A。
各侧额定电压,某侧有多档位时以中间档位(额定档)为准,如上图高侧额定电压Ueh 35kV,低侧额定电压Uel 10.5kV。
整定:接线方式:注意因装置不同,有时整定选项无直接对应表述。
此时应按照实际接线(各侧电流接入装置的位置)整定。
如上图接线为YD11,某装置为三组电流接入,其接线选项有Y-Y-D1,Y-Y-D11等方式,现场接线为一、三侧,综合起来就可以选择Y-Y-D11接线。
各侧容量:如上图为2.5MV A或2500kV A.各侧额定电压:如上图接线方式为Y-Y-D11接线时,一侧额定电压35kV,二侧空额定电压可整定最小值,三侧额定电压10.5kV。
各侧CT变比:如上图接线方式为Y-Y-D11接线时,一侧CT变比150/5,二侧空CT变比可整定最小值,三侧额CT变比300/5。
计算:首先计算各侧二次额定电流Ie。
如上图:高侧二次额定电流Ieh=(S/1.732/Ueh)/(150/5)=1.375A。
设变比150/5。
低侧二次额定电流Iel=(S/1.732/Uel)/(300/5)=2.291A。
设变比300/5。
三相平衡电流:在两侧施加平衡电流的意义即流进流出主变功率相同,如高侧施加Ieh三相平衡电流表示流入功率Sh,低侧施加Iel三相平衡电流表示流出功率Sl,此时Sh=Sl,也即高压侧输入Ieh与低压侧输入Iel等效。
单相电流平衡:YD11接线:一般情况下此时是各侧电流折算至△侧,根据变压器原理,Y侧某相电流折算至△侧时,会同时反应在△侧的两相电流上。
如Y侧A相等效在△侧AC相上。
变压器试验安全操作规程模版一、试验前准备1.操作人员严格按照操作规程进行操作,并持有相应的操作证件。
2.检查试验设备和仪器是否完好,如有损坏应立即维修或更换。
3.检查试验场地是否清洁,无杂物和易燃物质。
4.确保试验设备和仪器接地良好,消除电气设备的安全隐患。
5.试验设备和仪器的使用区域应明确标识,禁止无关人员靠近。
二、试验操作1.试验设备和仪器的接线操作应在试验设备断电的情况下进行。
2.试验中应严格按照试验参数和操作规程进行操作,不得擅自改动试验参数。
3.试验过程中不得有其他操作或讨论,以避免分散注意力造成意外事故。
4.试验设备和仪器的接线应牢固可靠,不得存在松动或接触不良的情况。
5.试验过程中应定期检查试验设备和仪器的运行状态,如发现异常应立即采取措施停止试验,并进行检修。
6.试验中如发现异常情况,如设备过热、仪器指示不正常等,应立即停止试验并上报相关负责人。
7.试验过程中应随时检查试验设备和仪器周围的环境,如有水或其他液体进入设备内部应立即切断电源并进行处理。
三、试验结束和设备检查1.试验结束后,应立即切断试验设备的电源,并将设备和仪器接地电缆卸除。
2.检查试验设备和仪器是否完好,如有损坏应立即维修或更换。
3.清理试验场地,清除试验过程中的杂物和易燃物质,确保场地整洁和安全。
4.检查试验设备和仪器的接线是否松动或接触不良,如有需要应进行维护和修理。
5.检查试验设备的保护装置是否正常工作,如保护装置失效应及时修理或更换。
6.试验设备和仪器的使用区域应恢复正常标识,禁止无关人员靠近。
四、紧急情况处理1.发生紧急情况时,操作人员应迅速采取措施保护自身安全,并采取必要的紧急停电措施。
2.及时向相关负责人报告紧急情况,并根据情况采取相应的紧急处理措施。
3.协助相关人员进行紧急救援和事故处理工作,确保人员和设备的安全。
五、操作人员安全要求1.操作人员必须持证上岗,并定期参加安全培训,提高操作安全意识。
2.操作人员应穿戴符合要求的劳动防护用具,如绝缘手套、绝缘鞋等。
主变差动保护原理及相关重要试验一、主变差动保护原理:1、主变的型号:对于保护,其都是为一次设备服务的.下面我讲解一些主变一次设备的特点。
我们从一次设备讲起,下面是一次设备的图形:对于主变,它有很多型号,目前国内35KV变电站主要使用Y/D11的主变,也有可能有其他型号的,我们下面介绍的都是以Y/D11的主变。
在电力系统的定义中规定:高压侧UAB始终值向时钟的12点,如果低压侧Uab超前UAB30度,也就是Uab指向11点,这样的主变就叫做Y/D11的主变,如下图1:如果忽约主变内部的损耗,主变高、低压侧的功率因数都差不多,高低压侧电流的角度差和电压角度差一样,所以我们也可以用电流表示(这一点可以通过画向量图加以验证)(如图2)。
而且用电流向量图要简单的多,今后我们都用电流表示。
2、主变的一次电流图:(高压侧一次星接,二次CT1角接,低压侧一次角接,二次CT2星接)(如下图,IA1与Ia1’是直接发生关系的两个电气量,其他两相同理)此外,低压侧CT采用了与高压测相反反极性接法注:除了Ia1、Ib1、Ic1是实际方向以外,其它的都为参考方向。
以上的图为Y/D11的主变,根据下面的公式我们可以画出其向量图如下:(IA1与Ia1’是直接发生关系的两个电气量,两者相位近似相同。
其他两相同理。
Ia1是低压侧一次角接形成的线电流,由于向量合成,偏移了30度相位。
按道理说IA1幅值应当小于Ia1’,但是下图并不关心这个,下图只关心相位关系。
它们的关系是高压测二次CT1角接前二次电流=/Nct1,=/Nct1,=/Nct1;高压测二次CT1角接后二次电流=—,=—,=—;低压测一次接线角接后二次电流=—,=—,=—;低压测二次接线星接后二次电流= —/Nct2;= —/Nct2,= —/Nct2这三个式子中出现的负号说明了低压侧CT采用了与高压测相反反极性接法,这个反极性接法形成了一种差动最基本的抵消机制低压侧一次角形接线原始相电流=*Nb/,=*Nb/,=*Nb/;其中Nb/。
电力变压器试验规章制度第一章总则第一条为了保障电力变压器的安全运行,提高变压器的可靠性和效率,制定本规章制度。
第二条本规章制度适用于各种额定电压等级的电力变压器的试验,涉及电力变压器的检验、试验、保养等工作。
第三条电力变压器试验包括出厂试验和现场试验,各种试验均应按照国家标准和相关规定进行。
第四条电力变压器试验应由专业人员进行操作,确保试验的准确性和安全性。
第五条电力变压器试验应根据具体情况制定试验计划和试验方案,确保试验的顺利进行。
第六条电力变压器试验结果应详细记录,并及时报告上级部门和相关人员。
第二章电力变压器出厂试验第七条电力变压器出厂试验应按照国家标准和相关规定进行,包括:绝缘电阻试验、耐压试验、空载试验、负载试验、短路试验等。
第八条绝缘电阻试验应在恰当的环境条件下进行,确保试验结果的准确性。
第九条耐压试验应在标准电压下进行,试验时间应符合相关规定。
第十条空载试验应根据变压器的额定参数进行,记录变压器的各项参数并做出相应的评价。
第十一条负载试验应根据实际负载情况进行,观察变压器的运行状态并记录相关数据。
第十二条短路试验应在规定条件下进行,检测变压器的耐受能力并记录试验结果。
第十三条电力变压器出厂试验合格后方可出厂运输和安装。
第三章电力变压器现场试验第十四条电力变压器安装完毕后,应进行现场试验,包括:绝缘电阻试验、耐压试验、空载试验、负载试验等。
第十五条现场试验的内容和方法应参照国家标准和相关规定进行,确保试验的准确性和安全性。
第十六条现场试验应由专业人员操作,确保试验的顺利进行。
第十七条测试数据应详细记录,并定期进行数据分析和评估,发现问题及时处理。
第十八条现场试验结果应报告上级部门和相关人员,根据试验结果做出相应决策。
第四章电力变压器保养第十九条电力变压器的保养工作应定期进行,包括:清洁、润滑、绝缘检测等。
第二十条清洁工作应注意变压器的外部和内部,保持变压器的清洁度。
第二十一条润滑工作应根据变压器的具体情况进行,确保变压器的运行顺畅。

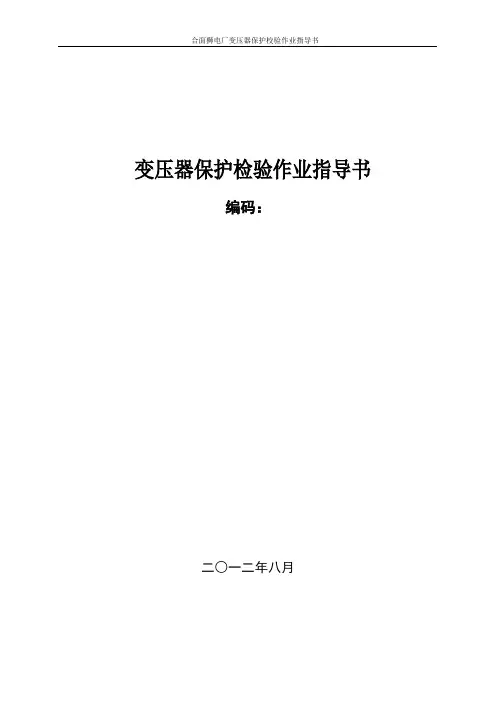

变压器保护检验作业指导书编码:二○一二年八月批准:日期:技术审核:日期:安监审核:日期:项目部审核:日期:编写:日期:目录1. 工程概况及适用范围 (1)2. 编写依据 (1)3. 作业流程 (2)3.1 作业(工序)流程图 (2)4. 作业准备 (3)4.1 人员配备 (3)4.2 工器具及仪器仪表配置 (3)5. 作业方法 (3)5.1作业条件检查 (3)5.2通电前检查: (3)5.3绝缘检查 (4)5.4通电检查 (4)5.5保护装置校验 (4)5.6整组传动试验: (6)6. 安健环控制措施 (7)6.1 控制措施 (7)6.2 危险点辨识 (7)7. 质量控制措施及检验标准 (7)1.适用范围本作业指导书适应变压器微机保护装置的调试作业。
(以南瑞主变保护装置为例)2.编写依据表2-1 引用标准及规范名称3.作业流程作业(工序)流程图图3-1 变压器保护作业流程图4.作业准备人员配备工器具及仪器仪表配置5.作业方法5.1作业条件检查5.1.1检查工作的安全措施完善,二次隔离措施符合作业安全要求。
5.1.2检查屏柜及二次电缆符合试验条件。
5.1.3试验人员熟悉相关资料和技术要求。
5.1.4试验仪器符合要求。
5.2通电前检查:5.2.1核对保护屏配置的连片、压板、端子号、回路标注等,必须符合图纸要求。
5.2.2核对保护装置的硬件配置、标注及接线等,必须符合图纸要求。
5.2.3保护装置各插件上的元器件的外观质量、焊接质量应良好,所有芯片应插紧,型号正确,芯片放置位置正确。
5.2.4检查保护装置的背板接线有无断线、短路和焊接不良等现象,并检查背板上抗干扰元件的焊接、连线和元器件外观是否良好。
5.2.5检查保护装置电源电压是否与实际接入电压相符。
5.2.6检查保护装置所配模块与实际配置的PT、CT相符合。
5.2.7保护屏接地是否符合要求。
5.2.8检查回路接线是否正确。
5.3绝缘检查5.3.1分组回路绝缘检查:将装置CPU插件拔出,在屏柜端子排处分别短接交流电压回路,交流电流回路、操作回路、信号回路端子;用1000V兆欧表轮流测量以上各组短接端子间及各组对地绝缘。

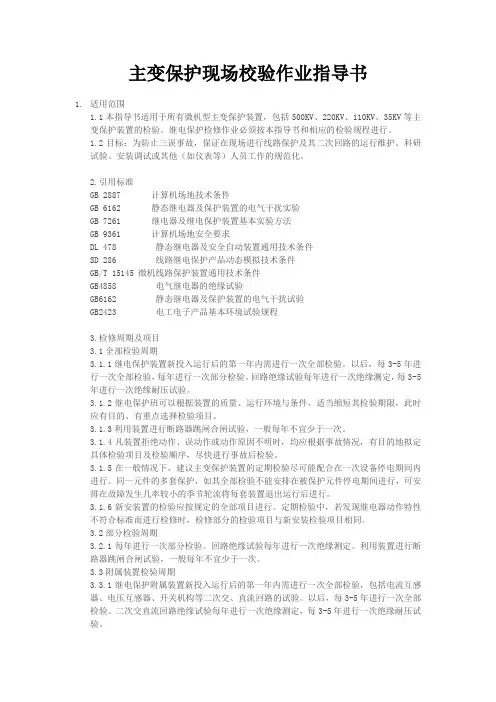

主变保护现场校验作业指导书1.适用范围1.1本指导书适用于所有微机型主变保护装置,包括500KV、220KV、110KV、35KV等主变保护装置的检验。
继电保护检修作业必须按本指导书和相应的检验规程进行。
1.2目标:为防止三误事故,保证在现场进行线路保护及其二次回路的运行维护、科研试验、安装调试或其他(如仪表等)人员工作的规范化。
2.引用标准GB 2887 计算机场地技术条件GB 6162 静态继电器及保护装置的电气干扰实验GB 7261 继电器及继电保护装置基本实验方法GB 9361 计算机场地安全要求DL 478 静态继电器及安全自动装置通用技术条件SD 286 线路继电保护产品动态模拟技术条件GB/T 15145 微机线路保护装置通用技术条件GB4858 电气继电器的绝缘试验GB6162 静态继电器及保护装置的电气干扰试验GB2423 电工电子产品基本环境试验规程3.检修周期及项目3.1全部检验周期3.1.1继电保护装置新投入运行后的第一年内需进行一次全部检验。
以后,每3-5年进行一次全部检验,每年进行一次部分检验。
回路绝缘试验每年进行一次绝缘测定,每3-5年进行一次绝缘耐压试验。
3.1.2继电保护班可以根据装置的质量、运行环境与条件,适当缩短其检验期限,此时应有目的、有重点选择检验项目。
3.1.3利用装置进行断路器跳闸合闸试验,一般每年不宜少于一次。
3.1.4凡装置拒绝动作、误动作或动作原因不明时,均应根据事故情况,有目的地拟定具体检验项目及检验顺序,尽快进行事故后检验。
3.1.5在一般情况下,建议主变保护装置的定期检验尽可能配合在一次设备停电期间内进行。
同一元件的多套保护,如其全部检验不能安排在被保护元件停电期间进行,可安排在故障发生几率较小的季节轮流将每套装置退出运行后进行。
3.1.6新安装置的检验应按规定的全部项目进行。
定期检验中,若发现继电器动作特性不符合标准而进行检修时,检修部分的检验项目与新安装检验项目相同。
变压器安全检验实施细则第一章总则第一条为了确保变压器的安全运行,预防事故的发生,保障人民群众的生命财产安全,根据相关法律法规和标准,制定本检验实施细则。
第二条变压器安全检验是指对变压器进行定期检验,检查变压器设备的性能和电气设备是否符合国家标准,并对潜在的安全隐患进行评估,确保变压器设备的安全可靠运行。
第三条变压器安全检验主要内容包括:外观检查、电气性能检测、油浸绝缘电器(如油浸式变压器)油性、气体、绝缘材料检验、保护装置的检查等。
第四条变压器安全检验的对象为电网运营企业和使用变压器的各类工商业企业、机关单位、社会团体等。
第二章变压器安全检验要求第五条变压器安全检验应由具有相应资质的检验机构进行。
检验机构应具备一定技术实力和设备,检验人员应拥有一定的专业知识和实际工作经验。
第六条变压器安全检验应按照国家标准和相关规定进行。
检验机构应严格按照检验项目、检验方法和检验标准进行检验。
第七条变压器安全检验应在无负载并做好安全措施的情况下进行。
检验过程中应注意保护设备和人员安全,防止电气事故的发生。
第八条变压器安全检验应按照一定的周期进行。
一般情况下,交流变压器的安全检验周期为3年,直流变压器的安全检验周期为5年。
第九条变压器安全检验结果应及时向使用单位或者电网运营企业报告。
如发现安全隐患,应立即采取相应的措施进行处理,并报告相关部门。
第三章检验项目和方法第十条变压器安全检验的项目主要包括外观检查、电气性能检测、油性检验、气体检验、绝缘材料检验、保护装置检查等。
第十一条外观检查主要包括检查变压器的外观是否完好、连接是否牢固、机械部件是否正常运行等。
第十二条电气性能检测主要包括检测变压器的额定容量、额定电压、短路阻抗、电流变比等指标是否符合标准要求。
第十三条油性检验主要包括检测变压器绝缘油的外观、电气性能、水含量、气体含量等指标是否符合标准要求。
第十四条气体检验主要包括变压器内部气体的种类和含量是否符合标准要求。
主变保护检验规程1. 应用范围本检验规程适用于龙里风电场变电站110kV电压等级主变保护工作,规定了现场调试的准备、调试流程、调试方法和标准及调试报告等要求。
本指导书中所涉及变压器以高压侧双母接线、中压侧双母接线、低压侧双分支单母分段接线的110kV电压等级自耦变压器为基础型号,其他接线情况可参照执行。
本规程适用我厂所有35KV以上充油主变检验。
2.引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中的引用,而构成为本作业指导书的条文。
本作业指导书出版时,所有版本均为有效。
所有标准及技术资料都会被修订,使用作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
GB 14285 继电保护和安全自动装置技术规程GB/T 15147 电力系统安全自动装置设计技术规定DL/T 572 电力变压器运行规程DL/T 587 微机继电保护装置运行管理规程DL/T 769 电力系统微机继电保护技术导则DL/T 995 继电保护及电网安全自动装置检验规程Q/GDW 175 变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范Q/GDW XXX 智能变电站标准化现场调试规范国家电网安监〔2009〕664号国家电网公司电力安全工作规程(变电部分)3 我场主变简介4. 主变正常检查项目:(1)声音正常;(2)主变的油温和温度计应正常,油枕的油位应与温度相对应,油色透明,本体及附件无渗漏油现象;(3)套管油位正常,套管外部无破裂、无严重油污、无放电痕迹及其它异常现象;(4)引线接头紧固、无松动,电缆和母线无过热现象;(5)压力释放阀或安全气道及防爆膜应完好无损;(6)瓦斯继电器内应充满油;(7)呼吸器畅通,硅胶应干燥;(8)冷却系统运行正常;(9)主变的电源控制箱门及照明应完好,无漏水,温度正常。
5 主变检验5.1 检验周期:5.1.1 大修:10年一次。
新主变投运5年左右应进行一次大修。
5.1.2 小修:1年一次。
变压器安全检验实施细则范文第一章总则第一条为了保证变压器的安全运行,保护人身和设备安全,制定本细则。
第二条本细则适用于一般工贸企业单位、公共事业单位、军工企业、高等院校及其他拥有变压器设备的单位。
第三条变压器安全检验是指根据相关法律法规和标准,对变压器设备进行安全性能检查和使用条件审查的工作。
第四条变压器安全检验应当由具有相应资质的检验机构进行,检验机构应当符合国家承认的相关资质要求。
第二章变压器安全检验内容第五条变压器安全检验的内容包括但不限于以下几个方面:(一)变压器的设备和电气性能检查;(二)变压器绝缘电阻测量;(三)变压器油浸式绝缘电压试验;(四)变压器漏电流测量;(五)变压器运行参数检测;(六)变压器油色谱分析;(七)变压器防爆性能检查;(八)安全保护装置和故障报警装置检查;(九)其他涉及变压器安全的检验内容。
第六条变压器安全检验应当根据变压器类型、容量、等级、厂商要求等因素确定具体的检验内容和方法。
第三章变压器安全检验周期第七条变压器安全检验周期应满足以下要求:(一)新装、大修、更换绝缘油、绝缘材料以及重大事故后应进行安全检验;(二)根据使用情况,一般情况下不超过2年进行一次安全检验;(三)特殊情况下,检验周期可以根据实际需要确定。
第八条变压器安全检验周期的具体确定应根据相关法律法规和标准进行,并参考变压器的使用年限、运行环境以及设备的实际情况。
第四章变压器安全检验程序第九条变压器安全检验应按照以下程序进行:(一)制定检验计划;(二)组织检验人员进行检验;(三)进行检验记录和报告;(四)整理检验数据和文件;(五)根据检验结果,提出改进建议或者处理意见。
第十条变压器安全检验计划应当明确涉及的变压器设备、时间安排、检验内容以及检验人员的要求。
第十一条检验人员应当具有相关的专业知识和技能,并严格按照相关标准和规范进行检验工作。
第十二条检验记录和报告应当准确记录检验情况、结果,包括但不限于检验日期、检验项、检验方法、检验值等。

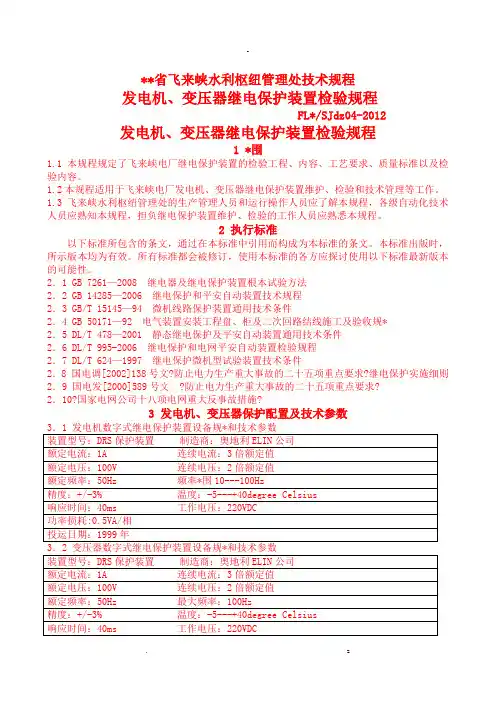

**省飞来峡水利枢纽管理处技术规程发电机、变压器继电保护装置检验规程FL*/SJdz04-2012发电机、变压器继电保护装置检验规程1 *围1.1本规程规定了飞来峡电厂继电保护装置的检验工程、内容、工艺要求、质量标准以及检验内容。
1.2本规程适用于飞来峡电厂发电机、变压器继电保护装置维护、检验和技术管理等工作。
1.3飞来峡水利枢纽管理处的生产管理人员和运行操作人员应了解本规程,各级自动化技术人员应熟知本规程,担负继电保护装置维护、检验的工作人员应熟悉本规程。
2 执行标准以下标准所包含的条文,通过在本标准中引用而构成为本标准的条文。
本标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用以下标准最新版本的可能性。
2.1 GB 7261—2008 继电器及继电保护装置根本试验方法2.2 GB 14285—2006 继电保护和平安自动装置技术规程2.3 GB/T 15145—94 微机线路保护装置通用技术条件2.4 GB 50171—92 电气装置安装工程盘、柜及二次回路结线施工及验收规*2.5 DL/T 478—2001 静态继电保护及平安自动装置通用技术条件2.6 DL/T 995-2006 继电保护和电网平安自动装置检验规程2.7 DL/T 624—1997 继电保护微机型试验装置技术条件2.8 国电调[2002]138号文?防止电力生产重大事故的二十五项重点要求?继电保护实施细则2.9 国电发[2000]589号文 ?防止电力生产重大事故的二十五项重点要求?2.10?国家电网公司十八项电网重大反事故措施?3 发电机、变压器保护配置及技术参数4.1继电保护设备检修工作,应根据设备运行状况及有关的规程规*,对设备进展维护检修,本规程规定了飞来峡电厂发电机、变压器继电保护装置检验工作分为:维护、临时性检验、局部检验和全部检验。
4.2维护包括日常维护和定期维护。
4.3临时性检验根据一次设备的改变、运行状态及保护装置元器件的更换等情况进展,临时性检修工作应根据设备运行情况和发现的缺陷情况合理安排,工期一般控制在七十二小时之内。
编号:Q/×××220kV主变保护PST-1200型全部校验作业指导书(范本)编写:年月日审核:年月日批准:年月日作业负责人:作业日期年月日时至年月日时安徽省电力公司1范围本作业指导书适用于XX变电站220kV #1主变PST-1200型保护全部校验工作, 其他变电站同类型保护装置的全部校验工作可参照本指导书执行。
2引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中的引用,而构成为本作业指导书的条文。
本作业指导书出版时,所有版本均为有效。
所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
DL 408—-2005 国家电网公司电力安全工作规程(变电站和发电厂电气部分)JJG 1027—1991 测量误差及数据处理DL/T 623—1997 电力系统继电保护和安全自动装置运行评价规程JB/T 9568—2000 电力系统继电器、保护及自动装置通用技术条件DL/T 5136—2001 火力发电厂、变电所二次接线设计技术规程[急件](87)电生供字第254号继电保护和电网安全自动装置现场工作保安规定(87)水电电生字第108号继电保护及电网安全自动装置检验条例DL/T 624—1997 继电保护微机型试验装置技术条件GB/T 7261—2000 继电器及装置基本试验方法DL/T 478—2001 静态继电保护及安全自动装置通用技术条件DL/T 527—2002 静态继电保护装置逆变电源技术条件GB 14285—1993 继电保护和安全自动装置技术规程RCS-978系列微机变压器成套保护装置技术说明书RCS-978系列微机变压器成套保护装置培训教材RCS-978系列微机变压器成套保护装置调试大纲RCS-978系列微机变压器成套保护装置检验规程电力系统继电保护及安全自动装置反事故措施要点3修前准备3.1作业任务及作业条件3.2准备工作安排3.3人员要求3.5工器具及相关资料3.5危险点分析与预控3.6人员分工4 作业程序及作业标准(试验记录见附录B)4.2检修电源的使用4.3检修内容和工艺标准4.4竣工5 验收记录6 作业指导书执行情况评估附录A:XX变220kV #1主变保护校验二次工作安全措施票附录BXX变电站220kV #1主变保护全部校验试验报告一、压板投退检查:(压板端子接线是否符合反措要求;压板端子接线压接是否良好)(在执行的地方打“√”)三、回路检查及绝缘测试:八、PST-1200保护测试8.1保护I屏测试:8.2保护屏II测试8.2.1 交流量精度测试九、整组传动试验。
主变保护一、准备工作1、屏柜卫生清扫,并将端子紧固。
2、将排插接好,并将实验仪器的电源接好。
3、断开实验端子连接片CT。
4、断开主保护装置的电源正负线。
5、取两条线接入实验仪器B C相上,并用万用表测量这两条线的正负极6、将测量好的正负极线接入保护装置的正负极。
7、合上主变保护空开(220V直流馈线柜、控制回路2、主变保护屏电源)。
8、在实验仪器的菜单上,选择电流电压,将菜单上的电压调至60V,。
直流电压步长调至2V,启动试验仪器,看装置是否正常启动。
二、逆变电源:(1)、将电压Ubc调至Un80%(176V),启动试验仪器,看装置的+5V、+15V、-15V、+24V 的指示灯是否正常,并对显示屏操作看是否死机。
检查结果正常。
(2)、将电压Ubc调至Un100%(220V),启动试验仪器,看装置的+5V、+15V、-15V、+24V 的指示灯是否正常,并对显示屏操作看是否死机。
检查结果正常。
(3)、将电压Ubc调至Un115%(253V),启动试验仪器,看装置的+5V、+15V、-15V、+24V 的指示灯是否正常,并对显示屏操作看是否死机。
检查结果正常。
三、交流电源通道:1、差动高压侧电流①、取四条线,从实验仪器的电流接口Ia Ib Ic In 接出,并将这四条线接在屏后端子交流电流单元1D右侧X1-101 X1-103 X1-105 X1-106(1 2 3 4)上。
②、在实验仪器的菜单上,选择电流电压(任意),将电流调至0A,看保护装置显示屏上的发电机比率制动式差动保护的电流数据。
(注:电压都必须改为0V,角度为Ia1:0°、Ib1:-120°、Ic1:+120°)③、将实验仪器菜单上的电流Ia1、Ib1、Ic1的电流改至2.5A,读装置显示屏上的电流读数。
④、将实验仪器菜单上的电流Ia1、Ib1、Ic1的电流改至5A,读装置显示屏上的电流读数。
2、差动低压侧#1机电流①、将接在1D右侧端子1 2 3 4 的线取出,并接在交流电源单元1D右侧X1-201 X1-203 X1-205 X1-206(8 9 10 11)上。
主变保护检验规程1. 应用范围本检验规程适用于龙里风电场变电站110kV电压等级主变保护工作,规定了现场调试的准备、调试流程、调试方法和标准及调试报告等要求。
本指导书中所涉及变压器以高压侧双母接线、中压侧双母接线、低压侧双分支单母分段接线的110kV电压等级自耦变压器为基础型号,其他接线情况可参照执行。
本规程适用我厂所有35KV以上充油主变检验。
2.引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中的引用,而构成为本作业指导书的条文。
本作业指导书出版时,所有版本均为有效。
所有标准及技术资料都会被修订,使用作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
GB 14285 继电保护和安全自动装置技术规程GB/T 15147 电力系统安全自动装置设计技术规定DL/T 572 电力变压器运行规程DL/T 587 微机继电保护装置运行管理规程DL/T 769 电力系统微机继电保护技术导则DL/T 995 继电保护及电网安全自动装置检验规程Q/GDW 175 变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范Q/GDW XXX 智能变电站标准化现场调试规范国家电网安监〔2009〕664号国家电网公司电力安全工作规程(变电部分)3 我场主变简介4. 主变正常检查项目:(1)声音正常;(2)主变的油温和温度计应正常,油枕的油位应与温度相对应,油色透明,本体及附件无渗漏油现象;(3)套管油位正常,套管外部无破裂、无严重油污、无放电痕迹及其它异常现象;(4)引线接头紧固、无松动,电缆和母线无过热现象;(5)压力释放阀或安全气道及防爆膜应完好无损;(6)瓦斯继电器内应充满油;(7)呼吸器畅通,硅胶应干燥;(8)冷却系统运行正常;(9)主变的电源控制箱门及照明应完好,无漏水,温度正常。
5 主变检验5.1 检验周期:5.1.1 大修:10年一次。
新主变投运5年左右应进行一次大修。
5.1.2 小修:1年一次。

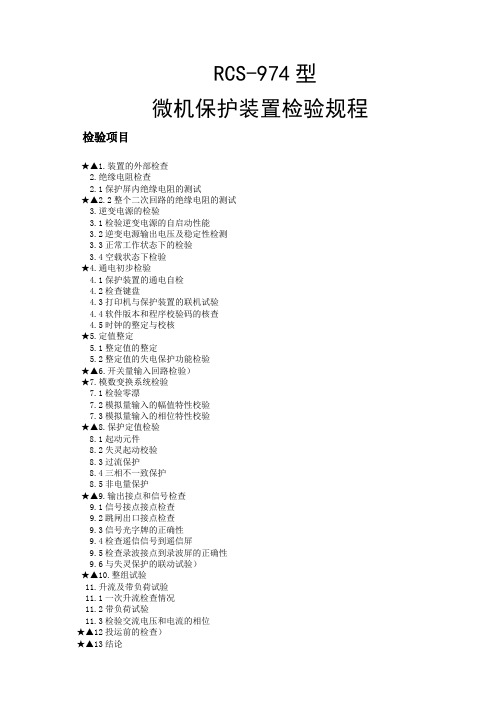

RCS-974型微机保护装置检验规程检验项目★▲1.装置的外部检查2.绝缘电阻检查2.1保护屏内绝缘电阻的测试★▲2.2整个二次回路的绝缘电阻的测试3.逆变电源的检验3.1检验逆变电源的自启动性能3.2逆变电源输出电压及稳定性检测3.3正常工作状态下的检验3.4空载状态下检验★4.通电初步检验4.1保护装置的通电自检4.2检查键盘4.3打印机与保护装置的联机试验4.4软件版本和程序校验码的核查4.5时钟的整定与校核★5.定值整定5.1整定值的整定5.2整定值的失电保护功能检验★▲6.开关量输入回路检验)★7.模数变换系统检验7.1检验零漂7.2模拟量输入的幅值特性校验7.3模拟量输入的相位特性校验★▲8.保护定值检验8.1起动元件8.2失灵起动校验8.3过流保护8.4三相不一致保护8.5非电量保护★▲9.输出接点和信号检查9.1信号接点接点检查9.2跳闸出口接点检查9.3信号光字牌的正确性9.4检查遥信信号到遥信屏9.5检查录波接点到录波屏的正确性9.6与失灵保护的联动试验)★▲10.整组试验11.升流及带负荷试验11.1一次升流检查情况11.2带负荷试验11.3检验交流电压和电流的相位★▲12投运前的检查)★▲13结论1、装置的外部检查(检验结果:正确的打“√”,否则打“×”)2、绝缘检查(检验结果:正确的打“√”,否则打“×”)试验前的准备工作:(1) 将保护装置的#3(LPF)、#4(CPU)、#5(COM)、#6(OPT1)插件拔出机箱,其余插件全部插入。
(2) 逆变电源开关置“投入”位置。
(3) 保护屏上各压板置“投入”位置。
(4) 在保护屏端子排内侧分别短接交流电压、交流电流、直流电源、跳闸、开关量输入、远动接口及信号回路端子。
2.1保护屏内各回路绝缘电阻的测试在进行本项试验时,需在保护屏端子排处将所有外部引入的回路及电缆全部断开, 分别将电流、电压、直流控制信号回路的所有端子各自连接在一起,用1000V 摇表分别测量各组各组回路对地及回路间的绝缘电阻,绝缘电阻要求大于10MΩ。
编号:XXXX年XX月XXX序号变电站变压器保护全部检验标准化作业指导书批准:年月日审核:年月日编写:年月日作业负责人:作业日期:年月日时至年月日时单位:中卫供电局运维检修部变电运检组1.工作概况1.1 工作班组:保护自动化二班1.2 工作负责人:郭XX1.3 工作班成员:田XX、李XX、王XX1.4 待检保护情况:序号装置型号制造厂家上次检验日期备注1 CSC-326C(第一套)北京四方2011年3月2 CSC-326C(第二套)北京四方2011年3月3 ...1.5工作范围:室内:主控室,1号主变压器保护A屏(GBH326C-12T变压器保护A柜)处;室外:主变设备区,1号主变本体、本体端子箱处;1.6存在缺陷:说明设备或回路存在何种缺陷,如没有则注明“无”2.工作前准备2.1 工作组织措施人员(职责)分工工作职责工作人员签名工作负责人1)负责本次工作作业指导书的编制。
2)负责检查所准备的工器具及相关材料是否齐备。
3)负责检查工作票所列措施是否正确完备。
4)检查运维(运行)人员所做安全措施是否正确完备。
5)工作前向工作班成员交待工作票所列的工作内容、工作地点、相临的运行设备、危险点、所做安全措施、工作时应注意的事项。
6)工作中对工作班成员的安全进行监护。
7)负责作业现场全过程的生产、人身、设备安全和工作质量。
8)负责继电保护现场工作记录及电子记录的填写,并向运行人员交待有关注意事项。
工作安全员1)协助现场的安全管理。
2)工作中监督工作成员遵守安全规定和现场安全措施,及时纠正不安全行为。
3)协助《安规》的落实和其他各项安全措施的执行。
4)负责检查、督导现场的安全施工和文明施工,并组织对存在问题的整改,有权制止各种违章行为。
5)监督现场安全施工交底的工作落实。
6)监督现场工作人员正确使用安全工器具和劳动防护用品。
工作班成员1)熟悉工作内容、工作流程,掌握安全措施,明确工作中的危险点并履行确认手续。
第一章技术参数型号:NSR600RF-D生产厂家:国电南瑞科技股份有限公司额定参数直流电源220V或110V,允许偏差+15%、-20% 直流电压+5V、±12V输入交流电压100V或57.7V输入交流电流5A或1A输入交流频率50Hz功率消耗直流电源回路正常:<20W,保护动作:<30W 交流电压回路<0.5VA/相交流电流回路<1.0VA/相 (In=5A);<0.5VA/相 (In=1A);出口回路跳闸出口继电器长期允许通过电流5A电感负荷的直流电路断开容量为50W 信号出口继电器长期允许通过电流2A电感负荷的直流电路断开容量为30W允许环境温度正常工作温度-10℃~+55℃极限工作温度-25℃~+60℃运输和贮存温度-40℃~+70℃测量元件精度刻度误差不大于±2%温度误差在工作环境温度范围内不大于±3% 综合误差不大于±5%直流工作电压+5V:允许偏差±0.15V±12V:允许偏差±0.2V装置突然上电、掉电,电源缓慢上升或下降,装置均不误动作或误发信号遥测计量等级电流、电压、频率0.2级其它0.5级遥信分辨率小于1ms绝缘性能绝缘耐压满足电力行业标准:DL4/8第二章检修要求1、检修周期:根据《继电保护和电网安全自动装置检验规程》,结合我厂机组检修周期情况,全检4年一次,部检每年一次2、技术要求:检验时输入保护定值的1.05倍保护可靠动作,输入保护定值的0.95倍保护可靠不动作。
电流、电压采样精度检查:显示值与所加入模拟量值精度符合要求(允许≤2%)。
第三章检修项目序号作业内容备注1 工作前检查项目全检、部检2 装置检查及清扫全检、部检3 各端子箱检查全检、部检4 填写安全措施票全检、部检5 装置及回路绝缘试验全检6 装置上电检查全检、部检7 保护定值校验全检8 保护联动试验全检、部检9 试验后工作项目全检、部检一、检修方法:1、工作前检查项目:检查主变保护压板全部切除,检查主变保护装置交、直流控制电源已拉开2、置外观检查及清扫:的各部件固定良好,无松动现象,装置外形端正,无明显损坏及变形现象。
主变保护检验规程1. 应用范围本检验规程适用于龙里风电场变电站110kV电压等级主变保护工作,规定了现场调试的准备、调试流程、调试方法和标准及调试报告等要求。
本指导书中所涉及变压器以高压侧双母接线、中压侧双母接线、低压侧双分支单母分段接线的110kV电压等级自耦变压器为基础型号,其他接线情况可参照执行。
本规程适用我厂所有35KV以上充油主变检验。
2.引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中的引用,而构成为本作业指导书的条文。
本作业指导书出版时,所有版本均为有效。
所有标准及技术资料都会被修订,使用作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
GB 14285 继电保护和安全自动装置技术规程GB/T 15147 电力系统安全自动装置设计技术规定DL/T 572 电力变压器运行规程DL/T 587 微机继电保护装置运行管理规程DL/T 769 电力系统微机继电保护技术导则DL/T 995 继电保护及电网安全自动装置检验规程Q/GDW 175 变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范Q/GDW XXX 智能变电站标准化现场调试规范国家电网安监〔2009〕664号国家电网公司电力安全工作规程(变电部分)3 我场主变简介4. 主变正常检查项目:(1)声音正常;(2)主变的油温和温度计应正常,油枕的油位应与温度相对应,油色透明,本体及附件无渗漏油现象;(3)套管油位正常,套管外部无破裂、无严重油污、无放电痕迹及其它异常现象;(4)引线接头紧固、无松动,电缆和母线无过热现象;(5)压力释放阀或安全气道及防爆膜应完好无损;(6)瓦斯继电器内应充满油;(7)呼吸器畅通,硅胶应干燥;(8)冷却系统运行正常;(9)主变的电源控制箱门及照明应完好,无漏水,温度正常。
5 主变检验5.1 检验周期:5.1.1 大修:10年一次。
新主变投运5年左右应进行一次大修。
5.1.2 小修:1年一次。
5.1.3 中修:根据运行和试验情况。
必要时可放油进入油箱内检查和处理缺陷。
新主变投运1年左右应进行一次中修。
5.2 检验项目:5.2.1 小修项目:5.2.1.1 套管及主变外部清扫。
5.2.1.2 检查各部有无渗漏及异常情况。
5.2.1.3 对风冷器及控制回路进行检查试验。
5.2.1.4 配合进行预防性试验。
5.2.1.5 每3年取一次套管油进行色谱分析。
5.2.2 大修项目:5.2.2.1 主变附件检验,处理渗漏点。
5.2.2.2 高、低压套管放油、冲洗、换油,必要时分解检查,清除沉淀物。
(此项在现场无法进行,必须返厂进行)。
5.2.2.3 吊钟罩器身检验、有载调压机构检验。
5.2.2.4 下节油箱清扫,清除底部残油及杂物。
5.2.2.5 滤主变油。
5.2.2.6 对主变本体及附件进行密闭检查试验,处理渗漏点。
5.2.2.7 压力释放阀进行试验(此项厂内无法进行)。
5.2.2.8 瓦斯继电器温度表进行检查试验(此项厂内无法进行)。
5.2.2.9 冷却系统及回路进行检验,更换风扇电机,更换碟阀,更换电气回路开关及保护元件。
5.2.2.10 电气试验。
5.2.2.11 本体及附件喷漆。
5.3 大修程序5.3.1 大修准备工作5.3.1.1 编制检验进度表和统筹图、制定检验的技术措施、安全措施和组织措施,根据运行状况列出缺陷清单同时做好材料计划和非标项目的预算或检验工日计划。
5.3.1.2 组织检验人员学习主变检验的安全和技术措施及有关检验工艺标准,讨论落实各项措施。
清理检验现场,检查整理专用工具,5.3.1.3 检验滤油机,安装油管路,冲洗油管路和储油罐,按材料计划检查材料是否齐全。
5.3.1.4 配备必要的灭火设施和用具。
5.3.2 主变附件的检验5.3.2.1 设备停电后,拆开高,低压套管引线。
5.3.2.2 拆下电流互感器、瓦斯继电器、信号温度计等二次线并包好,必要时做好标记。
5.3.2.3 配合进行主变本体大修前的电气试验。
5.3.2.4 对主变本体进行放油。
5.3.2.5 拆下主变附件分别进行检验,必要时更换零部件。
5.3.2.6 拆下高、低压套管及升高座并进行检验,注意升高座中的电流互感器应浸泡在绝缘油中。
5.3.2.7 拆下低压套管下部连接片,拆下铁芯引外接地线和套管,拆下有载调压机构操作杆做好标记并放入干燥室内。
5.3.2.8 装好各部件堵板,注油至铁芯顶部。
5.3.2.9 各附件检验、滤油、处理缺陷、冷却系统与本体分解后进行检验。
5.3.2.10 用加热器将主变油在本体内循环加热至高于环境温度10至15℃并保持24小时。
5.3.3 主变本体检验5.3.3.1 放油、吊钟罩检验本体,对下节油箱放油门进行检验。
5.3.3.2 拆下高压线圈外部围屏检查线圈外部(高压分接引线部位的围屏没有必要可不拆)。
5.3.3.3 检查处理线圈顶部压钉是否紧固,备帽是否拧紧,压钉绝缘板是否破裂和脱落。
5.3.3.4 检查处理引线各接头焊接是否牢固,有无过热脱落现象,外包绝缘有无过热现象。
5.3.3.5 检查线圈外部绝缘有无破损,换位导线有无松动,段间绝缘垫块有无松动和移位现象,油道有无堵塞和杂质。
5.3.3.6 检查线圈外部有无变形,绝缘有无过热和老化现象。
5.3.3.7 检查引线木支架有无断裂,绝缘螺帽有无脱落和松动、断裂,木夹件是否紧固。
5.3.3.8 检查铁芯和压板的接地片是否有断裂和松动现象。
5.3.3.9 拆下铁芯对上、下夹件之间接地片测量:a.铁芯对上、下部各紧固带或穿芯螺丝之间的绝缘;b.铁芯对上、下夹件之间的绝缘;c.铁芯对下节油箱之间的绝缘。
5.3.3.10 检查铁芯可见部位有无局部过热、片间有无短路、油道有无堵塞现象。
5.3.3.11 检查有载分接开关接触压力,接触部位有无放电和烧伤现象;检查接触柱两端引线的焊接情况,有无过热和脱焊现象。
5.3.3.12 检查油管路接头及管卡子螺丝是否紧固,上、下夹件螺丝是否紧固,器身对下节油箱固定螺丝是否紧固。
5.3.3.13冲洗线圈,下节油箱底部清理杂物。
5.3.4 对吊钟罩的要求5.3.4.1 吊钟罩应选择在无尘土飞扬及其它污染的晴天进行。
5.3.4.2 器身暴露在空气中的时间不应超过如下规定:a.空气相对湿度小于等于65%为16小时;b.空气相对湿度小于等于75%为12小时。
器身暴露时间从主变放油时起至开始抽真空或注油时止。
5.3.5 检验后回装5.3.5.1 装围屏,检查分接开关三相位置是否一致并调至与检验前一致的位置。
5.3.5.2 对主变本体进行整体进行检查验收。
5.3.5.3 扣钟罩要保证钟罩平稳落下,监视好四周间隙防止碰坏线圈和木夹件。
5.3.5.4 紧固钟罩螺丝必须均匀紧固,压缩间隙必须一样。
5.3.5.5 对主变线圈进行干燥。
5.3.5.6 装升高座、套管和连接低压套管下部连接片。
Nv5.3.5.7 装油枕,连接主变本体顶部油循环管道。
5.3.5.8 连同风冷器一起真空注油,真空度不超过500毫米汞柱。
注至真空泵快要出油时停止注油,保持真空6小时。
5.3.5.9 安装压力释放阀、呼吸器、瓦斯继电器和升高座排气连管。
5.3.5.10 由油枕注油管往油枕里注油,并打开瓦斯继电器平板门向主变本体内补油,至标准油面。
5.3.5.11 对主变本体进行排气,打开油循环系统全部闸门及放气塞,瓦斯继电器处放残气。
5.3.5.12 注油后静止24小时后进行取油试验,同时进行电气试验。
5.3.5.13 连接呼吸器。
5.3.5.14 连接引线,清扫主变本体,进行喷漆,清理检验现场。
5.3.5.15 对大修记录进行整理,写出大修专题报告。
进行技术资料的验收工作。
5.4检验质量标准5.4.1 线圈表面清洁,绝缘无脱落、无损坏、无劣化。
绝缘老化程度应在“可用级”以上。
绝缘老化等级规定如下:良好级------- 绝缘呈淡黄色,有弹性;可用级------- 绝缘呈深黄色,质变脆,无裂纹;不合格------- 绝缘呈黑黄色,质变脆,有裂纹。
5.4.2 线圈无变形,垫片无移位不松动,线圈不松动(必要时可以加0。
5毫米厚的绝缘纸垫条)。
5.4.3 各部螺丝紧固,备帽齐全且不松动。
5.4.4 引线焊接头无过热,绝缘木夹件无裂纹无损坏,线圈油道无堵塞。
5.4.5 围屏无严重变形,围带无损坏,围屏搭接不小于50毫米。
5.4.6 铁芯表面清洁,无局部过热、无锈蚀、无损伤、不松动。
5.4.7 铁芯与夹件、穿芯螺丝、紧固带及对下节油箱的绝缘电阻用2500V摇表进行测量不低于10兆欧。
5.4.8 接地片齐全完整,连接牢固,防松垫片完整。
5.4.9 铁芯片间绝缘应无变色,无脱落,必要时刷绝缘漆。
5.4.10 铁芯油道应畅通无堵塞,各部螺丝应紧固。
5.4.11有载分接开关接触面清洁无油垢、无烧损,接触压力充足,用0.5毫米塞尺检验应不能插入。
5.4.12 有载分接开关的静触柱两端的引线焊接牢固,无熔脱和过热现象。
5.4.13 有载分接开关绝缘操作杆及绝缘筒清洁无损伤,绝缘良好。
5.4.14有载分接开关指示位置正确,内外相符,传动操作灵活。
5.4.15 有载分接开关检验后,护罩绝缘筒窗孔应转向封闭位置,主变油箱外部清洁,不漏油,各部法兰螺丝紧固均匀。
5.4.16 主变油箱及附件油漆无脱落无锈蚀。
5.4.17 油枕内部清洁无锈蚀,胶囊密封良好。
5.4.18 主变油枕没有渗漏现象,各部位堵板密封良好。
5.4.19 油标清洁透明畅通,监视线清楚。
5.4.20 油循环管路连接严密,焊口、法兰及闸门不渗油。
5.4.21 呼吸器内的硅胶干燥合格,下部油封碗内油位正常,呼吸畅通。
5.4.22 瓦斯继电器安装方向正确,法兰、闸门及放气阀不渗油。
5.4.23.温度计座密封良好,温度指示正确,温度计的电接点整定正确,表计元件无损坏,表座注以主变油。
毛细管线不得弯曲过度,其最小弯曲半径不得小于50毫米,不得打坏。
5.4.24.主变套管瓷套无破损,表面清洁,法兰无裂纹,没有渗漏油现象,油标指示正常,小套管无损坏和漏油现象,接地良好。
5.4.25.主变升高座不漏油,表面清洁,电流互感器二次端子内部连接牢固,二次电缆整齐标志清楚。
5.4.26主变整体试验合格。
5.4.27主变各套管相位色正确,本体漆面无脱落。
5.4.28 风冷器电源供电可靠,风扇电机保护齐全可靠。
5.4.29 油管路系统所有闸门指示正确。
5.4.30 主变冷却系统的和风扇电机运行正常。
5.5 检验所需要的主要材料5.5.1 小修材料如下:破布凡士林砂纸毛刷清洗剂镀锌螺丝镀锌螺母镀锌平垫弹簧垫汽油瓷漆5.5.2 大修材料如下:破布凡士林砂纸毛刷清洗剂镀锌螺丝镀锌螺母镀锌平垫弹簧垫汽油瓷漆#45主变油温度计闸门各部位密封胶垫硅胶滤油纸电机轴承交流接触器电机保护器或热继电器风扇电机等。
