建筑电气设备分类

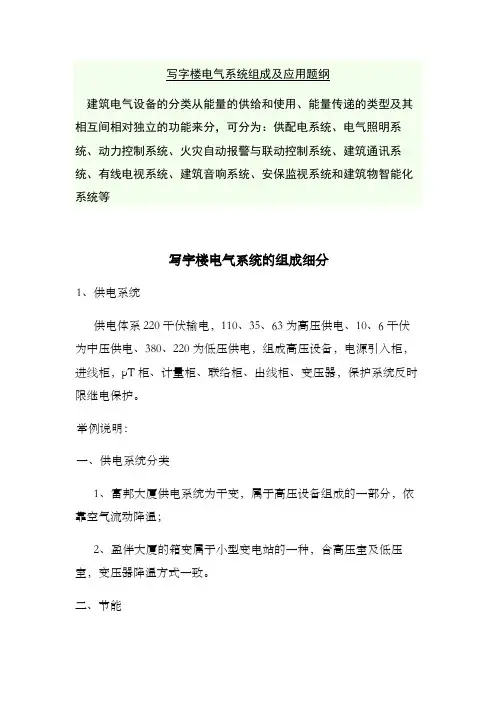

写字楼电气系统组成及应用题纲建筑电气设备的分类从能量的供给和使用、能量传递的类型及其相互间相对独立的功能来分，可分为：供配电系统、电气照明系统、动力控制系统、火灾自动报警与联动控制系统、建筑通讯系统、有线电视系统、建筑音响系统、安保监视系统和建筑物智能化系统等写字楼电气系统的组成细分1、供电系统供电体系220千伏输电，110、35、63为高压供电、10、6千伏为中压供电、380、220为低压供电，组成高压设备，电源引入柜，进线柜，pT柜、计量柜、联络柜、出线柜、变压器，保护系统反时限继电保护。

举例说明：一、供电系统分类1、富邦大厦供电系统为干变，属于高压设备组成的一部分，依靠空气流动降温；2、盈伴大厦的箱变属于小型变电站的一种，含高压室及低压室，变压器降温方式一致。

二、节能1、节能式变压器，传统变压器能耗接近十分之一，目前使用的非晶合金固体薄带机芯，损耗率降低。

变压器与抵押设备的距离越长，损耗越大。

2、低压设备2个进线柜、联络柜、电容柜、出线柜。

每一路双电源设备一般具有两个出线柜，盈伴电缆改造后，改造为单电源供电。

3、电容补偿作用对感性负载导致的电流滞后90度，容性负载超前90°，互补减少无功损耗。

三、电力供电系统1、单电源供电系统，客户插座，中央空调系统、给排水、等。

2、双电源供电系统、消防水泵、送风、排烟、电梯、配电、网络、火灾机房等。

四、照明供电系统1、单电源照明系统，客户照明、部分公共照明。

2、双电源照明系统，部分公共照明。

3、UBS供电系统，楼梯间、消防指示灯。

五、防雷装置雷电接受装置、引下线、接地装置、避雷针、避雷带、受电装置与接地装置的连接体、接地线接地体总称。

六、消防报警1、火灾报警装置，触发装置装置如探测器、手动报警，输入模块，联动装置如输入、出模块。

2、消防设备，喷淋系统、消火栓系统、加压送风、排烟系统、消防卷帘。

七、监控系统1、表现层如画面、电话音质2、传输层如视频线、音频线等3、主控层如硬盘录像机、矩阵4、采集层摄像机、红外报警等八、电话通信系统(电话网)电话通信系统主要包括用户交换设备、通信线路和用户终端设备三大部分。

电气设备类别的划分引言在现代工业化社会中，电气设备在各行各业中扮演着重要的角色。

电气设备的种类繁多，按照其功能和用途的不同可以进行多种分类。

本文将对电气设备类别进行全面详细、完整深入的划分和介绍，旨在帮助读者更好地了解电气设备及其应用。

一、按照用途划分1. 电力设备电力设备主要用于电力生产、传输和分配。

常见的电力设备包括发电机、变压器、开关设备、电缆等。

发电机用于将机械能转化为电能，变压器用于提高或降低电压等级，开关设备用于控制电流的通断，电缆用于电能传输。

2. 照明设备照明设备用于提供人工光源，使室内和室外环境具备良好的照明条件。

常见的照明设备包括灯泡、荧光灯、LED灯、投光灯等。

随着LED技术的发展，LED灯具越来越受到人们的重视，其节能、寿命长等优势使其成为照明设备的主要选择。

3. 通信设备通信设备用于实现信息的传递和交流。

常见的通信设备包括电话、移动通信设备、卫星通信设备、网络设备等。

随着信息技术的飞速发展，通信设备在人们的工作和生活中起到了关键的作用。

4. 控制设备控制设备用于控制和调节各种设备的运行状态和工艺参数。

常见的控制设备包括传感器、测量仪表、电机控制器等。

通过控制设备，可以实现自动化控制和过程优化，提高生产效率和工作质量。

5. 家用电器家用电器用于满足人们的生活需求，提供诸如冷暖气、洗衣机、冰箱等各种功能。

随着人们生活水平的提高，家用电器在家庭中的普及率越来越高。

二、按照工作原理划分1. 电动设备电动设备通过电力驱动实现机械工作。

常见的电动设备包括电机、风扇、电动工具等。

电动设备广泛应用于工业生产、交通运输和日常生活中。

2. 电子设备电子设备利用电子技术实现各种功能。

常见的电子设备包括电视、收音机、计算机等。

电子设备的发展推动了信息技术和通信技术的进步。

3. 电热设备电热设备通过电能转化为热能，用于供暖、加热和烹饪等。

常见的电热设备包括电暖器、电炉、电水壶等。

电热设备在冬季供暖和日常生活中起到了重要作用。

建筑电气技术第章常用建筑电气设备建筑电气设备是指在建筑物中用于电力传输、分配、控制、保护和使用的各种电气设备。

建筑电气设备的选择和应用，关系到建筑物的可靠性、安全性、节能性等多项指标。

本章将对常用的建筑电气设备进行简要介绍。

配电系统设备配电系统设备是指用于控制和保护建筑物电力系统的设备，主要包括高压开关柜、中压开关柜、低压开关柜、配电箱、避雷器等。

高压开关柜是控制建筑物高压电线路和变电站设备的关键设备，具有隔离、断路、接通、控制等功能。

中压开关柜可用于中压配电系统，低压开关柜经常用于低压电力配电系统。

配电箱通常安装在建筑物的房间内或楼道上，用于将主分配电线路引入房间。

避雷器则用于保护电气设备免受雷击伤害。

电缆系统设备电缆系统是建筑物内电力分配和传输的主要方式，主要包括电缆、配电盘等。

电缆是将电力传输到各个电气设备的关键部件，因此电缆的安装质量直接关系到建筑物的电力供应可靠性和安全性。

配电盘则是电缆接线和分配的主要设备，配电盘的设计和选用应考虑建筑物内的各种用电设备需求和用电负载情况。

照明系统设备照明系统设备是用于室内室外照明的设备，主要包括灯具、光源、光控设备等。

灯具是建筑物内主要的照明设备，它们通常由灯座、灯罩、灯盖、灯架等组成。

光源是照明设备的核心部件，包括白炽灯、荧光灯、LED灯等。

光控设备可用于室内外自动控制照明亮度，达到方便、节能的效果。

空调系统设备空调系统是建筑物中常用的设备，主要包括风机盘管、空调器、新风系统、空调控制器等。

风机盘管是室内空气调节的主要设备，能够通过水冷或风冷方式将的冷热能源传递到室内。

空调器则是调节空气温度湿度的主要设备之一，广泛应用于家庭和办公室等场合。

新风系统则是将室外空气通过换热器进入室内空间，提高室内空气质量。

空调控制器用于设定空调工作模式和控制空调器的开关。

电梯系统设备电梯系统是建筑物内的重要设施，应安装在建筑物的核心区域，以便于乘客进出。

电梯系统设备主要包括电梯井道、电动机、制动器、门机、驱动轮等。

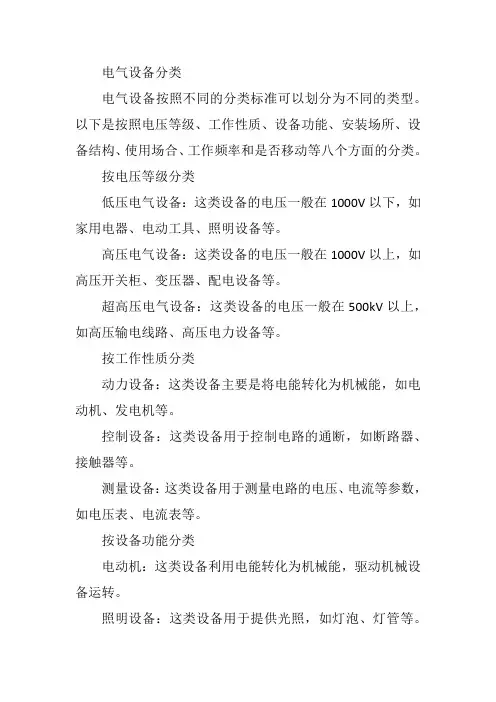

电气设备分类电气设备按照不同的分类标准可以划分为不同的类型。

以下是按照电压等级、工作性质、设备功能、安装场所、设备结构、使用场合、工作频率和是否移动等八个方面的分类。

按电压等级分类低压电气设备：这类设备的电压一般在1000V以下，如家用电器、电动工具、照明设备等。

高压电气设备：这类设备的电压一般在1000V以上，如高压开关柜、变压器、配电设备等。

超高压电气设备：这类设备的电压一般在500kV以上，如高压输电线路、高压电力设备等。

按工作性质分类动力设备：这类设备主要是将电能转化为机械能，如电动机、发电机等。

控制设备：这类设备用于控制电路的通断，如断路器、接触器等。

测量设备：这类设备用于测量电路的电压、电流等参数，如电压表、电流表等。

按设备功能分类电动机：这类设备利用电能转化为机械能，驱动机械设备运转。

照明设备：这类设备用于提供光照，如灯泡、灯管等。

配电设备：这类设备用于分配电能，如配电箱、电缆等。

按安装场所分类户外设备：这类设备安装在户外，如变压器、电线杆等。

户内设备：这类设备安装在建筑物内，如配电箱、照明设备等。

特殊用途设备：这类设备安装在特殊环境下，如矿井下的电气设备、水下电气设备等。

按设备结构分类台式设备：这类设备一般放置在台面上或支架上，如计算机、打印机等。

柜式设备：这类设备一般放置在柜子里，如配电柜、控制柜等。

管式设备：这类设备一般安装在管道中，如照明灯管、通风管道等。

按使用场合分类工业场合：这类设备主要用于工业生产中，如电动机、变压器、配电设备等。

建筑场合：这类设备主要用于建筑领域中，如照明设备、电梯等。

交通场合：这类设备主要用于交通运输中，如电气化铁路、电动汽车等。

按工作频率分类交流设备：这类设备的工作频率是交流电的频率，如50Hz或60Hz，如电动机、变压器等。

直流设备：这类设备的工作频率是直流电的频率，如电池、直流电机等。

特殊频率设备：这类设备的工作频率不是交流电的频率也不是直流电的频率，如射频设备、微波设备等。

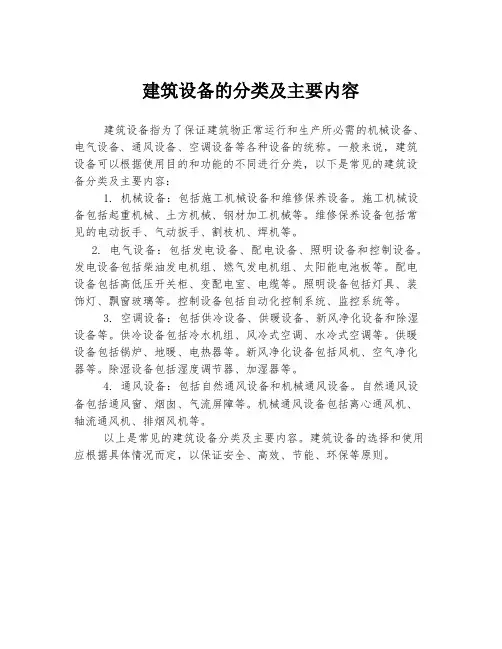

建筑设备的分类及主要内容
建筑设备指为了保证建筑物正常运行和生产所必需的机械设备、电气设备、通风设备、空调设备等各种设备的统称。

一般来说，建筑设备可以根据使用目的和功能的不同进行分类，以下是常见的建筑设备分类及主要内容：
1. 机械设备：包括施工机械设备和维修保养设备。

施工机械设备包括起重机械、土方机械、钢材加工机械等。

维修保养设备包括常见的电动扳手、气动扳手、割枝机、焊机等。

2. 电气设备：包括发电设备、配电设备、照明设备和控制设备。

发电设备包括柴油发电机组、燃气发电机组、太阳能电池板等。

配电设备包括高低压开关柜、变配电室、电缆等。

照明设备包括灯具、装饰灯、飘窗玻璃等。

控制设备包括自动化控制系统、监控系统等。

3. 空调设备：包括供冷设备、供暖设备、新风净化设备和除湿设备等。

供冷设备包括冷水机组、风冷式空调、水冷式空调等。

供暖设备包括锅炉、地暖、电热器等。

新风净化设备包括风机、空气净化器等。

除湿设备包括湿度调节器、加湿器等。

4. 通风设备：包括自然通风设备和机械通风设备。

自然通风设备包括通风窗、烟囱、气流屏障等。

机械通风设备包括离心通风机、轴流通风机、排烟风机等。

以上是常见的建筑设备分类及主要内容。

建筑设备的选择和使用应根据具体情况而定，以保证安全、高效、节能、环保等原则。

建筑电器知识点总结图表一、建筑电器概述建筑电器是指建筑物内安装的电气设备，目的是为了满足建筑物的用电需求，包括照明、插座、通风、空调、消防系统等。

建筑电器主要包括以下几个方面的内容：1. 照明系统2. 插座系统3. 通风系统4. 空调系统5. 消防系统二、照明系统照明系统是建筑电器中的一个重要组成部分，其作用是为建筑物提供适当的照明。

照明系统的知识点主要包括以下几个方面：1. 照明设计2. 照明灯具3. 照明控制三、插座系统插座系统是为了满足电气设备的供电需求而设置的，其主要特点是电气安全性和使用便利性。

插座系统的知识点主要包括以下几个方面：1. 插座设计2. 插座安装3. 插座使用四、通风系统通风系统是为了保证建筑物内空气流通和质量而设置的，其主要作用是调节室内温度和湿度，排除室内有害气体。

通风系统的知识点主要包括以下几个方面：1. 通风设计2. 通风设备3. 通风管道五、空调系统空调系统是为了调节建筑物内空气温度和湿度而设置的，其主要作用是为建筑物提供舒适的室内环境。

空调系统的知识点主要包括以下几个方面：1. 空调设计2. 空调设备3. 空调管道六、消防系统消防系统是为了预防和控制火灾而设置的，其主要作用是保护建筑物的安全。

消防系统的知识点主要包括以下几个方面：1. 消防设备2. 消防通道3. 消防应急通信综上所述，建筑电器知识点主要涉及到照明系统、插座系统、通风系统、空调系统和消防系统等内容。

建筑电器的设计和安装需要综合考虑建筑物的结构特点和功能需求，以保证电气设备的安全性和可靠性。

同时，建筑电器的使用和维护也需要遵守相关的标准和规范，以确保建筑物的安全和舒适。

建筑电气ppt课件2024全新目录CATALOGUE•建筑电气概述•建筑电气设计基础•建筑电气施工技术•建筑电气安全与防护•建筑电气智能化技术•建筑电气新技术与新应用01CATALOGUE建筑电气概述建筑电气定义与分类定义建筑电气是指在建筑物中，为实现各种预定功能而采用的电气设备和电气技术的总称。

分类根据功能和应用领域，建筑电气可分为供配电系统、照明系统、动力系统、防雷接地系统、弱电系统等。

建筑电气系统组成动力系统包括电动机、传动装置、控制器等，用于驱动各种机械设备运行。

照明系统包括灯具、光源、照明控制器等，用于提供室内外的照明环境。

供配电系统包括电源、变压器、配电装置、电线电缆等，用于将电能从电源输送到各个用电设备。

防雷接地系统包括避雷针、接地装置等，用于保护建筑物和设备免受雷电的危害。

弱电系统包括电话通信系统、计算机网络系统、广播音响系统等，用于满足建筑物内各种信息传递和处理的需求。

随着人工智能和物联网技术的不断发展，建筑电气将实现更加智能化的控制和管理，提高能源利用效率和用户舒适度。

智能化发展建筑电气将更加注重环保和节能，采用高效节能设备和可再生能源技术，降低能源消耗和环境污染。

绿色化发展建筑电气各系统之间的集成化程度将不断提高，实现信息的共享和优化控制，提高系统的整体性能。

集成化发展建筑电气将更加注重安全性能的提升，采用先进的防火、防雷、防盗等技术手段，确保建筑物和人员的安全。

安全化发展建筑电气发展趋势02CATALOGUE建筑电气设计基础03节能环保采用高效、节能的电气设备和系统，降低能耗，提高能源利用效率。

01设计原则确保电气系统安全、可靠、经济、合理，并满足建筑物功能需求。

02设计规范遵循国家相关电气设计规范及建筑行业标准，如《建筑电气设计规范》、《民用建筑电气设计规范》等。

设计原则与规范根据建筑物用电设备容量、使用时间及同时系数等因素，计算用电负荷。

负荷计算设备选择设备配置根据负荷计算结果，选择合适的电气设备，如变压器、开关柜、电缆等。
