浅析汽车开闭件结构设计作者：石攀来源：《经营者》 2017年第5期汽车开闭件作为汽车车身中制备流程较为复杂的运动部件，主要包含有零部件冲压与制备、包边焊接、零部件装配、总成组装等制备工艺，可以说是汽车车身上安装附件最多的总成，因此，在汽车零部件尺寸配合和工艺技术方面均有相当严格的要求。
汽车开闭件作为汽车车身的重要运动部件，在灵活性、密封性、坚固性等关键的特性上则易于显露出其结构设计问题，这样极易影响着汽车产品的使用品质。
因此，这就对汽车开闭件结构设计提出了更多的需求，以期达到人们的要求。
一、汽车开闭件的分类汽车开闭件通常被称之为可以开闭的汽车零部件，也就是通过铰链等联结到汽车车身上的零件和部件的总成，一般包含有车门开闭件、发动机盖开闭件、行李箱盖开闭件、天窗开闭件等，主要应用在电子件、塑料件、钣金件等方面的领域，是汽车车身较为关键的部件总成。
依照功能来分，汽车开闭件的分类见图1所示。
二、汽车开闭件设计要点简述在对汽车开闭件进行分类的基础上，本文结合当前关注较多的几类汽车开闭件的设计进行了简要的论述。
（一）汽车发动机罩和后行李箱的设计要点在对汽车舱盖进行设计时，应在铰链处设计成向内收口的形式，要不然在打开的过程中会形成干涉，其设计应注意：舱盖的最大开启度应稍微大于处在被支撑情形时的开启度，且其被支撑情形时的高度要达到国家标准；在对舱盖内板进行设计时，基准主大面和外板的关系是偏置关系，约有3~5mm的偏置距离，而中空内板则存在有15~35mm的偏置距离；舱盖和外板采用周围包边的连接形式，除此之外，内外板间可均匀布置有涂胶点，涂胶区域应设计凸起的特征；在对舱盖内板实施结构设计时其强度不可太大，通常在发动机舱盖中间区域配置一条贯穿的横筋，应确保撞击时不可碰断铰链进到乘客舱。
因此，相对发动机罩和后行李箱盖来说，可自行选取发动机罩内板的几何形状，然而在设计过程中也应注意几个要点：因为发动机罩和后行李箱盖的最初形态和最大开度的关系，不管是铰链、撑杆和空气弹簧，这些部件所能起到的均为支撑力的作用；把发动机罩和后行李箱盖开启到约定的角度时，通常在90°左右，这些部件都不会和前后挡风窗玻璃相碰触，而是维持在大约10毫米的最小间距；同时还要考虑到发动机罩和后行李箱盖的加工工序、轻量化、车身的防护和最低成本的原则。
xxxx公司xxxxx开闭件设计规范编制:日期:校对:日期:审核:日期:批准:日期:2015-03-15发布 2015-03-15实施xxxx公司发布前言开闭件是车身中工艺较复杂的部件，它涉及到零件冲压、包边焊接、零部件装配、总成组装等工序；开闭件也是车身上安装附件最多的总成，对尺寸配合和工艺技术都要求严格。
开闭件是车身关键运动件，其灵活性、坚固性、密封性等方面的缺点易暴露，对汽车产品的使用质量有严重的影响。
因此，生产商对开闭件的制造均十分重视，开闭件质量的好坏，实际上也直接反映了生产商的工艺制作水平的高低。
为了严格控制本公司汽车车身开闭件设计质量，我们参照国内外汽车白车身开闭件设计要求，结合本公司已经开发车型的经验，编制本汽车开闭件设计规则标准。
意在对本公司设计产品进行指导、评估和监督，让汽车车身开闭件的设计有据可依。
本标准着重强调的是开闭件设计规则，而各部分相关的技术要求、试验方法和检验规则，请参考相关国标。
开闭件设计规则1 范围本标准规定了车身开闭件的术语、一般轿车的设计规则及其设计方法。
本标准适用于各种冲压件车身的车型。
2 规范性引用文件《轿车车身》《现代轿车车身设计》3 术语和定义3.1 车门内、外倾角铰链轴线在 x=0 平面上的投影与 z 轴之间的夹角。
3.2 车门前、后倾角铰链轴线在 y=0 平面上的投影与 z 轴之间的夹角。
内外倾角前后倾角3.3 门铰链的最大开度角车门铰链所能开启的最大角度值。
3.4 车门最大开度角车门所能打开的最大角度值，一般是指限位器的最大开启角度值。
3.5 双曲率玻璃指在某两个方向都存在曲率的玻璃，而我们常常所说的双曲率玻璃一般存在于垂直的两个方向，即存在于圆环面上。
3.6 滚压条一种新型的窗框产品，它以滚压工艺为主，产品的特征多数为等截面，以光顺曲线为引导线。
复杂的特征使得它具有能固定多根密封条的功能，而且投产滚压生产线相对价格较便宜，因此，这种技术多用于日系车上。
中华人民共和国汽车行业标准QC／T 198—1995代替JB 3126—82汽车用开关通用技术条件1 主题内容与适用范围本标准规定了汽车用开关的技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于汽车用开关，也适用于摩托车及其它机动车辆用开关（以下简称开关）。
2 引用标准GB 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB 4094 汽车操纵件、指示器及信号装置的标志GB 4942.2 低压电器外壳防护等级ZB T35 001 汽车电气设备基本技术条件ZB T36 009 汽车电器接线标记3 技术要求3．1 开关应符合本标准及各类标准的规定，并应按照经规定程序批准的图样及技术文件制造。
3．2 开关的型式和分类应符合各类开关标准的规定。
3．3 开关使用的信号图形标志应符合GB 4094的规定。
3．4 开关各接线柱标记应符合ZB T36 009或产品标准规定。
3．5 开关在表1规定的工作电压范围内应能正常工作。
表 1V3．6 开关的额定负载及工作档位应符合各类开关标准的规定。
3．7 开关的外形及安装尺寸应符合产品外形图的规定。
3．8 开关的定额类别及短时定额的时限应在各类开关标准中注明。
3．9 开关的外壳防护等级应在各类开关标准中注明。
3．10 开关的工作环境温度，根据安装部位按表2规定。
经高、低温试验后，应符合3.17及3.19的规定。
外部有油漆层的开关还应符合3.15的规定。
表 2℃注：1）该温度在特殊需要时采用。
3．11 开关应能经受5个循环的温度变化试验。
其高温数值按各类开关标准具体规定。
试验后，应符合3.17及3.19的规定。
外部有油漆层的开关还应符合3．15的规定。
3．12 开关应经湿热试验，试验后，应符合3.16、3.19及3.21的规定。
3．13 开关应经盐雾试验。
试验后，应符合3.19的规定。
3．14 开关应能承受表3、表4所示条件的定频振动和上下方向的扫频振动试验，试验后，零部件应无损坏，紧固件应无松脱现象，并应符合3.19及3.21的规定。
Q/FPT 北汽福田汽车股份有限公司企业标准Q/FPT 2720001—2011整车开关系统技术标准The Specification Of Vehicle Switch System2011-10-20发布2011-11-5实施目次前言 (IX)1 范围 (1)2 规范性引用文件 (1)3 术语与定义 (1)3.1 参数公差 (1)3.2 锁定栓 (2)3.3 自动回位机构 (2)3.4 抗干扰特性 (2)3.5 速度特性 (2)4 试验仪器环境要求 (2)4.1 试验仪器要求 (2)4.2 试验环境要求 (2)5 技术要求 (2)5.1 一般要求 (2)5.1.1 图样与文件 (2)5.1.2 外观 (2)5.1.2.1 适用类型 (2)5.1.2.2 试验方法 (2)5.1.2.3 接受标准 (2)5.1.3 外形及安装尺寸 (3)5.1.3.1 适用类型 (3)5.1.3.2 试验方法 (3)5.1.3.3 接受标准 (3)5.1.4 工艺质量 (3)5.1.4.1 适用类型 (3)5.1.4.2 试验方法 (3)5.1.4.3 接受标准 (3)5.1.5 背光要求 (3)5.1.5.1 适用类型 (3)5.1.5.2 试验方法 (3)5.1.5.3 接受标准 (3)6 功能验证 (4)6.1 1-点功能参数测试 (4)6.1.1 适用类型 (4)6.1.2 试验方法 (4)6.1.3 接受标准 (4)6.2 5-点功能参数测试 (4)6.2.1 适用类型 (4)6.2.2 试验方法 (4)6.2.3 接受标准 (4)6.3 持续监控 (4)6.3.1 适用类型 (4)6.3.2 试验方法 (4)6.3.3 接受标准 (4)7 机械性能要求 (4)7.1 档位要求 (4)7.1.1 适用类型 (4)7.1.2 试验方法 (5)7.1.3 接受标准 (5)7.2 锁定栓回弹压力 (5)7.2.1 适用类型 (5)7.2.2 试验方法 (5)7.2.3 接受标准 (5)7.3 锁定栓强度 (5)7.3.1 适用类型 (5)7.3.2 试验方法（锁止循环） (5)7.3.3 试验方法（300 N.m） (6)7.3.4 接受标准 (6)7.4 防盗螺栓的拧断力矩 (6)7.4.1 适用类型 (6)7.4.2 接受标准 (6)7.5 点火锁强度试验 (6)7.5.1 适用类型 (6)7.5.2 试验方法 (6)7.5.3 接受标准 (6)7.6 抗干扰特性 (6)7.6.1 适用类型 (6)7.6.2 试验方法 (6)7.6.3 接受标准 (6)7.7 速度特性 (7)7.7.1 适用类型 (7)7.7.2 试验方法 (7)7.7.3 接受标准 (7)7.8 操作力（转换力） (7)7.8.1 适用类型 (7)7.8.2 试验方法（组合开关） (7)7.8.3 试验方法（其它开关） (7)7.8.4 接受标准 (7)7.9 抗振动试验 (7)7.9.1 适用类型 (7)7.9.2 试验方法 (7)7.9.3 接受标准 (7)7.10 机械冲击试验 (8)7.10.1 适用类型 (8)7.10.2 试验方法 (8)7.10.3 接受标准 (8)7.11 机械冲击强化试验 (8)7.11.1 适用类型 (8)7.11.2 试验方法 (8)7.11.3 接受标准 (8)7.12 外壳碾压试验-手臂 (8)7.12.1 适用类型 (8)7.12.2 试验方法 (8)7.12.3 接受标准 (8)7.13 外壳碾压试验-脚部 (8)7.13.1 适用类型 (8)7.13.2 试验方法 (8)7.13.3 接受标准 (9)7.14 插接件强度试验 (9)7.14.1 适用类型 (9)7.14.2 试验方法 (9)7.14.3 接受标准 (9)7.15 扳柄强度试验 (9)7.15.1 适用类型 (9)7.15.2 试验方法 (9)7.15.3 接受标准 (9)7.16 跌落试验 (9)7.16.1 适用类型 (9)7.16.2 试验方法 (9)7.16.3 接受标准 (9)8 电气性能要求 (9)8.1 电压降 (10)8.1.1 适用类型 (10)8.1.2 试验方法 (10)8.1.3 接受标准 (10)8.2 静态电流测试 (10)8.2.1 适用类型 (10)8.2.2 试验方法 (10)8.2.3 接受标准 (10)8.3 电源供电中断试验 (10)8.3.1 适用类型 (10)8.3.2 试验方法 (10)8.3.3 接受标准 (10)8.4 电源电压变化试验 (11)8.4.1 适用类型 (11)8.4.2 试验方法 (11)8.4.3 接受标准 (11)8.5 正弦叠加电压试验 (11)8.5.1 适用类型 (11)8.5.2 试验方法 (11)8.5.3 接受标准 (11)8.6 脉冲叠加试验 (11)8.6.1 适用类型 (11)8.6.2 试验方法 (11)8.6.3 接受标准 (11)8.7 短路试验(信号线和负载线) (11)8.7.1 适用类型 (11)8.7.2 试验方法 (11)8.7.3 接受标准 (12)8.8 开路试验—单路导线 (12)8.8.1 适用类型 (12)8.8.2 试验方法 (12)8.8.3 接受标准 (12)8.9 开路试验—多路导线 (12)8.9.1 适用类型 (12)8.9.2 试验方法 (12)8.9.3 接受标准 (12)8.10 地偏移试验 (12)8.10.1 适用类型 (12)8.10.2 试验方法 (12)8.10.3 接受标准 (12)8.11 离散数字信号输入门槛电压试验 (12)8.11.1 适用类型 (12)8.11.2 试验方法 (13)8.11.3 接受标准 (13)8.12 过载试验 (13)8.12.1 适用类型 (13)8.12.2 试验方法 (13)8.12.3 接受标准 (13)8.13 绝缘耐压试验 (13)8.13.1 适用类型 (13)8.13.2 试验方法 (13)8.13.3 接受标准 (13)8.14 长时过电压试验 (13)8.14.1 适用类型： (13)8.14.2 试验方法 (13)8.14.3 接受标准 (13)8.15 瞬时过电压试验 (13)8.15.1 适用类型 (13)8.15.2 试验方法 (14)8.15.3 接受标准 (14)8.16 瞬时低电压试验 (14)8.16.1 适用类型 (14)8.16.2 试验方法 (14)8.16.3 接受标准 (14)8.17 跳跃电压试验 (14)8.17.1 适用类型 (14)8.17.2 试验方法 (14)8.17.3 接受标准 (14)8.18 Load Dump试验 (14)8.18.1 适用类型 (14)8.18.2 试验方法 (14)8.18.3 接受标准 (14)8.19 短时中断试验 (14)8.19.1 适用类型 (14)8.19.2 试验方法 (15)8.19.3 接受标准 (15)8.20 起动脉冲试验 (15)8.20.1 适用类型 (15)8.20.2 试验方法 (15)8.20.3 接受标准 (15)8.21 电压曲线（智能发电机控制）试验 (15)8.21.1 适用类型 (15)8.21.2 试验方法 (15)8.21.3 接受标准 (15)8.22 反向电压试验 (15)8.22.1 适用类型 (15)8.22.2 试验方法 (15)8.22.3 接受标准 (16)8.23 击穿强度 (16)8.23.1 适用类型 (16)8.23.2 试验方法 (16)8.23.3 接受标准 (16)8.24 Back Feeds试验 (16)8.24.1 适用类型 (16)8.24.2 试验方法 (16)8.24.3 接受标准 (16)8.25 绝缘电阻 (16)8.25.1 适用类型 (16)8.25.2 试验方法 (16)8.25.3 接受标准 (16)8.26 技术性能分析试验 (16)8.26.1 适用类型 (16)8.26.2 试验方法 (16)8.26.3 接受标准 (17)8.27 短路/开路试验 (17)8.27.1 适用类型 (17)8.27.2 试验方法 (17)8.27.3 接受标准 (17)9 电磁兼容性试验（EMC） (17)9.1 发射性能 (17)9.1.1 电磁辐射发射试验 (17)9.1.1.1 适用类型 (17)9.1.1.2 试验方法 (17)9.1.1.3 接受标准 (17)9.1.2 电传导发射试验 (17)9.1.2.1 适用类型 (17)9.1.2.2 试验方法 (17)9.1.2.3 接受标准 (17)9.2 抗干扰性能 (18)9.2.1 电磁辐射抗干扰试验 (18)9.2.1.1 适用类型 (18)9.2.1.2 试验方法 (18)9.2.1.3 接受标准 (18)9.2.2 电瞬变传导抗干扰试验 (18)9.2.2.1 适用类型 (18)9.2.2.2 试验方法 (18)9.2.2.3 接受标准 (18)9.3 静电放电试验 (19)9.3.1 适用类型 (19)9.3.2 试验方法 (19)9.3.3 接受标准 (19)10 符号标志及牢度的要求 (19)10.1 标志耐磨性 (19)10.1.1 适用类型 (19)10.1.2 试验方法 (19)10.1.3 接受标准 (19)10.2 标志耐刮性 (19)10.2.1 适用类型 (19)10.2.2 试验方法 (19)10.2.3 接受标准 (20)11 耐久性试验 (20)11.1 适用类型 (20)11.2 试验方法 (20)11.2.1 转向灯开关 (20)11.2.2 变光开关 (21)11.2.3 雨刮开关 (22)11.2.4 洗涤开关 (23)11.2.5 灯光调节开关 (23)11.2.6 点火开关 (23)11.2.7 大灯开关 (24)11.2.8 电动后视镜开关 (24)11.2.9 防盗指示 (24)11.2.10 门接触开关 (24)11.2.11 其它按键开关 (25)11.3 接受标准 (25)12 环境条件要求 (26)12.1 耐高低温试验 (26)12.1.1 适用类型 (26)12.1.2 试验方法 (26)12.1.3 接受标准 (26)12.2 温度梯度试验 (26)12.2.1 适用类型 (26)12.2.2 试验方法 (26)12.2.3 接受标准 (26)12.3 耐热冲击试验 (26)12.3.1 适用类型 (26)12.3.2 试验方法 (26)12.3.3 接受标准 (26)12.4 湿热循环试验 (26)12.4.1 适用类型 (26)12.4.2 试验方法 (27)12.4.3 接受标准 (27)12.5 湿热常量试验 (27)12.5.1 适用类型 (27)12.5.2 试验方法 (27)12.5.3 接受标准 (27)12.6 耐盐雾试验 (27)12.6.1 适用类型 (27)12.6.2 试验方法 (27)12.6.3 接受标准 (27)12.7 防水试验 (27)12.7.1 适用类型 (27)12.7.2 试验方法 (27)12.7.3 接受标准 (27)12.8 振动运输性能 (27)12.8.1 适用类型 (28)12.8.2 试验方法 (28)12.8.3 接受标准 (28)12.9 凝露试验 (28)12.9.1 适用类型 (28)12.9.2 试验方法 (28)12.9.3 接受标准 (28)12.10 防尘试验 (28)12.10.1 适用类型 (28)12.10.2 试验方法 (28)12.10.3 接受标准 (28)12.11 电镀层和化学处理层 (28)12.11.1 适用类型 (28)12.11.2 接受标准 (28)12.12 耐化学腐蚀试验 (28)12.12.1 适用类型 (28)12.12.2 试验方法 (28)12.12.3 接受标准 (29)13 检验规则 (29)前言本标准是根据国家、行业等相关标准的规定，结合本公司产品设计、生产、采购、质保等部门的工作需要而制定的。
（二）开闭件在车身设计中应完成的工作：1、开闭件同车身间的间隙断面线的控制，开闭件各个总成断面线的绘制；通过N个断面检查零件的干涉性；2、开闭件总成铰链的安装位置、铰链中心距、铰链结构形式，前后门的铰链轴线确定、内倾角与后倾角的确定；前后门限位器结构形式、安装位置的确定；各个门或盖的开启度的确定；3、发动机舱盖及行李箱盖（后背门）锁或者锁扣的安装位置、支撑结构的确定；4、前后门玻璃升降器导轨位置的确定；前后门玻璃最大下降位置确定；5、后门锁的安装位置（以及侧围上锁扣的安装位置）的确定；锁运动机构布置；门锁相关各部分的运动空间的检查；6、密封条的安装位置确定；各个密封条的详细截面图的确定与绘制；7、内饰装配硬点的检查；8、检查每个零件的制造工艺性；9、由于开闭件都会有大片的外覆盖面的存在，而这些地方往往都会受到一定的外界冲击，为了增强其刚性而不容易变形，减少相互振动，外板与内板的连接除四周包边连接外，还必须在内板与外板之间局部涂一层3mm~6mm左右的隔振胶粘接。
例如：发动机罩在锁加强板、内板中心附近，前后门在防撞梁与外板之间，因此，这些粘胶面都应该是由这些开闭件的外板偏置而来的。
（三）在设计开闭件结构之前的准备工作我们必须了解开闭件及开闭件周边一些总成的内部搭接关系和它们之间的相互关系，往往我们会做一些关键部位的断面，一来作为设计前的参考，从断面图上表示出密封条断面和安装位置、开闭件与周边相关件的间距硬点、大概的玻璃边界各钣金件之间的搭接关系、料厚，一些附件的安装位置还有密封条结构形式的确定等；二来作为设计后的校核硬点、零件的干涉性还有运动时的空间余量检查之用。
1、在开闭件设计开始必须按输入的外表面和分缝线数模及参考车型点云数模进行初步结构关键断面设计（含密封件等总成），此初步断面作为结构设计和开闭件附件采样（如密封条、门锁、内外把手和铰链等）的原始依据在详细设计过程中如有修改，必须及时更改初步断面，在完成设计前冻结关键断面，以供参考（见表一）。

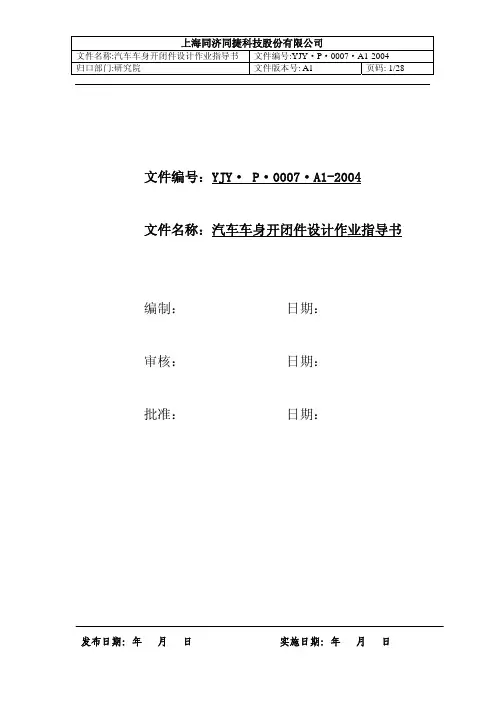

文件编号：YJY· P·0007·A1-2004文件名称：汽车车身开闭件设计作业指导书编制：日期：审核：日期：批准：日期：发布日期：年 月 日 实施日期：年 月 日前言在车身设计中所说的开闭件指的是在车身中可以打开和关闭的一些运动件总成。
轿车一般为五门一盖或四门两盖。
开闭件是车身中工艺较复杂的部件，它涉及到零件冲压、包边焊接、零部件装配、总成组装等工序，对尺寸配合和工艺技术都要求严格。
开闭件是车身关键运动件，其灵活性、坚固性、密封性等方面的缺点易暴露，对汽车产品的使用质量有严重的影响。
因此，生产商对开闭件的制造均十分重视，开闭件质量的好坏，实际上也直接反映了生产商的工艺制作水平的高低。
为使本公司汽车车身开闭件设计程序规范化，我们参照国内外汽车白车身开闭件设计技术要求，结合本公司已经开发车型的经验，编制本汽车白车身开闭件设计作业指导书。
意在对本公司设计人员在开闭件设计的过程中起到一种指导操作的作用，让一些不熟悉或者不太熟悉开闭件设计的员工有所依据，在设计的过程中少走些弯路，提高车身开闭件设计的效率和精度！本作业指导书将在现车型开发中贯彻，并在实践中进一步完善提高。
目录（一）…………………………………………开闭件设计流程：（二）………………………开闭件在车身设计中应完成的工作：（三）…………………………在设计开闭件结构之前的准备工作（四）………………………………………部分关键断面的图解分析（五）……………开闭件中部分零部件的设计要求和设计注意事项 （六）………………………………………………………………附录（一）开闭件设计流程：（二）开闭件在车身设计中应完成的工作：1、开闭件同车身间的间隙断面线的控制，开闭件各个总成断面线的绘制；通过N个断面检查零件的干涉性；2、开闭件总成铰链的安装位置、铰链中心距、铰链结构形式，前后门的铰链轴线确定、内倾角与后倾角的确定；前后门限位器结构形式、安装位置的确定；各个门或盖的开启度的确定；3、发动机舱盖及行李箱盖（后背门）锁或者锁扣的安装位置、支撑结构的确定；4、前后门玻璃升降器导轨位置的确定；前后门玻璃最大下降位置确定；5、后门锁的安装位置（以及侧围上锁扣的安装位置）的确定；锁运动机构布置；门锁相关各部分的运动空间的检查；6、密封条的安装位置确定；各个密封条的详细截面图的确定与绘制；7、内饰装配硬点的检查；8、检查每个零件的制造工艺性；9、由于开闭件都会有大片的外覆盖面的存在，而这些地方往往都会受到一定的外界冲击，为了增强其刚性而不容易变形，减少相互振动，外板与内板的连接除四周包边连接外，还必须在内板与外板之间局部涂一层3mm~6mm左右的隔振胶粘接。

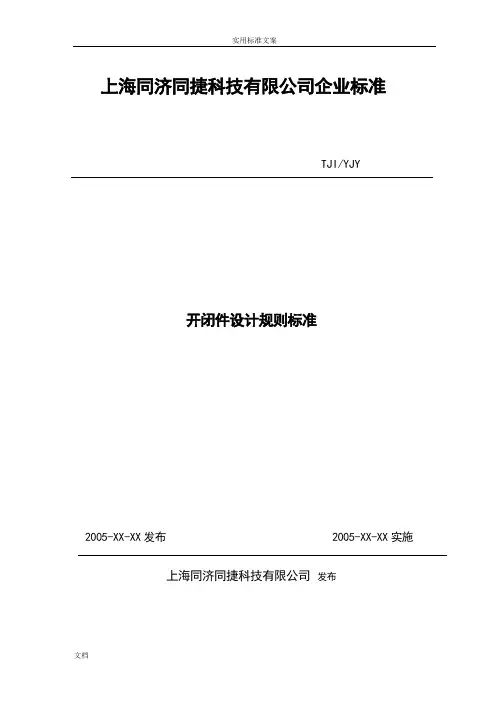

同济同捷科技企业标准TJI/YJY开闭件设计规则标准2005-XX-XX发布2005-XX-XX实施同济同捷科技发布TJI/YJY前言开闭件是车身中工艺较复杂的部件，它涉及到零件冲压、包边焊接、零部件装配、总成组装等工序；开闭件也是车身上安装附件最多的总成，对尺寸配合和工艺技术都要求严格。
开闭件是车身关键运动件，其灵活性、坚固性、密封性等方面的缺点易暴露，对汽车产品的使用质量有严重的影响。
因此，生产商对开闭件的制造均十分重视，开闭件质量的好坏，实际上也直接反映了生产商的工艺制作水平的高低。
为了严格控制本公司汽车车身开闭件设计质量，我们参照国外汽车白车身开闭件设计要求，结合本公司已经开发车型的经验，编制本汽车开闭件设计规则标准。
意在对本公司设计产品进行指导、评估和监督，让汽车车身开闭件的设计有据可依。
本标准着重强调的是开闭件设计规则，而各部分相关的技术要求、试验方法和检验规则，请参考相关国标。
本标准于2005年月日起实施。
本标准由同济同捷科技提出。
本标准由同济同捷科技质量与项目管理中心负责归口管理。
本标准主要起草人：傅强TJI/YJY开闭件设计规则标准1围本标准规定了车身开闭件的术语、一般轿车的设计规则，及其设计方法。
本标准适用于各种轿车，其它车型也可参照执行。
2规性引用文件《轿车车身》、《现代轿车车身设计》3术语和定义3.1车门、外倾角铰链轴线在x=0平面上的投影与z轴之间的夹角。
3.2车门前、后倾角铰链轴线在y=0平面上的投影与z轴之间的夹角。
3.3门铰链的最大开度角车门铰链所能开启的最大角度值。
3.4车门最大开度角车门所能打开的最大角度值，一般是指限位器的最大开启角度值。
3.5双曲率玻璃是指在某两个方向都存在曲率的玻璃，而我们常常所说的双曲率玻璃一般存在于垂直的两个方向，即存在于圆环面上。
3.6 滚压条一种新型的窗框产品，它以滚压工艺为主，产品的特征多数为等截面，以光顺曲线为引导线。
复杂的特征使得它具有能固定多根密封条的功能，而且投产滚压生产线相对价格较便宜，因此，这种技术多用于日系车上。
3.7 门板鱼嘴处即车门板锁安装面上U型槽口类似鱼嘴处。
3.8 车门长度门板鱼嘴处到铰链中心线的距离，如图1：（图1）3.9 铰链中心距上铰链上轴衬与下铰链下轴衬之间的距离，如图2：（图2）4要求4.1 开闭件整体设计部分4.1.1开闭件外表面不应有负角，除包边和局部整形外，理论上车门、外板，前舱盖、行箱盖都必须有良好的冲压工艺性，提高生产速度，降低生产成本，延长模具使用寿命。
4.1.2 开闭件边缘要光顺，与其他件间隙要均匀。
既要达到美观的目的，又必须实现车门结构的关闭和开启的可能。
4.1.3铰链为非四连杆结构时，前舱盖后端两侧需设计成向收口。
否则打开时会与车身件干涉。
4.1.4部分前舱盖在板中部位置有折弯特征。
我们称它为压馈筋，主要用途在于碰撞时保证舱盖在该处折弯变形吸能，保护乘客。
4.1.5前舱盖和后行箱盖板同外板连接方式，除周边的包边外，为了加大大面积覆盖件的强度，板和外板之间还均匀分布涂胶点，涂胶处需设计凹陷的特征，称为盛胶槽。
4.1.6前舱盖在被支撑状态时高度和角度及行箱盖、后背门打开时的最小高度应满足国家标准；将发动机罩、后行箱盖打开至预定的角度（一般为90º左右），它们不应与前后风窗玻璃接触，且最小应保证约为10mm的间距，后背门开度角一般在75º到90º之间，或者以后背门打开后最低点距地面高度为1800—2200mm作为标准；4.1.7舱盖同前舱件（横梁）间、后背门（后行箱盖）和侧围之间需设有对称的一组或两组缓冲结构，如橡胶缓冲垫，用以减少路面、开闭时激励引起的震动。
开闭件都为运动件，因此在其开关时都应留有缓冲行程，加有缓冲垫，而且与其他件的间隙一般保持在5～8mm的距离。
4.1.8由于发动机罩和后行箱盖（后背门）的原始状态和最大开度的关系，无论是撑杆、铰链还是空气弹簧，它们所起到的都是支撑力的作用。
4.1.9由于前舱盖和后行箱盖（后背门）中附件比较少，而且不需要过程限位，所以在设计和校核的过程中只需要校核发动机罩和后行箱盖（后背门）在运动过程中不要与周边零部件干涉。
而前、后车门各存在三个限位，因此，还存在限位器和铰链的复合校核。
4.1.10滚压型的窗框是等截面的，与板一般是用二氧化碳保护焊连接，在设计的过程中，会产生窗框与外表面无法匹配的问题，但偏差较小，这样是可以忽略的。
不能为了匹配外表面而违背滚压件等截面的规律。
4.1.11带有后背门的轿车，其顶盖的后部会有一处负角，这是正常的，是为了避免后背门在开启的时候的干涉，只是在顶盖冲压工序之后，再做整型。
4.1.12车门板和护板之间需贴一层防水膜，起到防水的作用。
4.1.13开闭件上都应设计有漏液孔，在避免涂装线上电泳水和雨水的沉积。
4.1.14开闭件的包边一般为7~12mm，板边缘到外板倒角处留2mm的净间隙，在拐角处必须设计切口，包边3~5mm，切口角度大于135º。
4.2 开闭件附件部分4.2.1 铰链轿车车门依靠两个铰链支撑在门框上，并实现其开闭旋转运动。
为满足车身表面光滑，流线型好的要求，车门铰链采用隐蔽式布置方式。
现代轿车车身广泛采用合叶式铰链。
具有质量轻、刚度高、易装配等优点，在车门铰链的布置设计中应注意以下各个方面：4.2.1.1为了加强其连接刚度，在门体和门柱上设置必要的加强板或采用增厚的板激光焊接外，在布置铰链时尽量加大两铰链的间距，改善铰链受力状况。
因为车门与铰链和门柱与铰链的连接刚度不足，往往是车门下沉的主要原因。
4.2.1.2两铰链的轴线应在同一直线上。
并根据不同的车型和汽车不同的用途，具有、外倾角和前、后倾角，开闭件各铰链中心距应尽可能大，前后门铰链中心距应不小于1/3的车门宽度（铰链中心线到车门鱼嘴处的距离）。
为了避免车门开启时，车门与车身的其他部位发生运动干涉，在铰链的布置中应使其轴线尽可能地向外移，这一点在车身外形的初步设计阶段就应给予考虑。
但是，由于轿车车身的侧围表面存在着一定的弧度和倾斜度，当其外形确定后，则对铰链轴线外移程度产生限制，并直接与两铰链的间距相关。
因此设计中应处理好车身外形、铰链间距和铰链轴线外移之间的关系。
根据车身外形的造型特点，可将铰链轴线倾一定角度布置，则有利于在保证铰链间距的条件下，增大轴线的外移程度。
同时这种布置会使车门有自动关闭趋势。
一般来说，上铰链的上端到下铰链的下端要保持400mm左右的间距。
铰链中心距／车门长度=33%或更大例如：铰链中心距=377.19mm车门长度=1143.0mm377.19／1143.0=33%4.2.1.3车门铰链轴线确定后，必须以轴线为旋转中心，进行车门开启运动校核，检查车门在最大开度位置时，有无与车身其他部位发生干涉。
一般车门最大开度角取65º～70º围。
设计中确定车门最大开度角应考虑上下车的方便性，上车后的关门方便性，以及避免车门与车身各部分发生干涉等条件。
采用合叶式铰链时，设计中α角应小于45º。
若将铰链轴线移，则α角增大，从而导致开门时门缝的实际间隙变小。
这样，由于车门边缘宽度的较小误差，也有可能造成车门碰到前门或前翼子板的后端。
4.2.1.4由于车门开启时，整个车门的质量及其上的作用力都作用在铰链上，应对铰链的受力状况进行分析，从而设计铰链的刚度和强度。
4.2.1.5铰链的装配结构设计应保证车门与门框的相对装配位置可以调整。
其次为了提高铰链的连接刚性，应使螺钉的连接孔分布面积较大，并且铰链的装配面要平整。
4.2.1.6 对于四门轿车，车身中支柱上要安装前门门锁的锁扣和挡块，以及后门的铰链，两者布置位置应不相重合，否则中支柱结构复杂，断面尺寸增大。
4.2.1.7 铰链最外侧与车门、外板的关系，如下图：（图3）A、铰链在y方向有4mm的调节量；B、铰链与门板的接触面离板倒角处最小间隙为2mm；C、车门板和外板外覆盖面的净间隙为2mm等；综上所述：铰链安装面与外板外覆盖面的间距在11mm左右。
4.2.1.8 门铰链的最大开度角应不小于设计要求的车门开度角，门铰链的最小关闭角应小于设计要求的车门关闭角。
对于装有车门开度限位器的门铰链，其限位应可靠。
4.2.1.9 相关国标参考QC/T586-19994.2.2 锁总成4.2.2.1 锁扣啮合部分所在平面应与铰链中心线垂直，允许误差±1°。
这样才能使锁体在开闭件关闭或打开的时候能顺利工作，不至于出现卡死现象。
4.2.2.2 锁扣到门板鱼嘴处的距离在设计的时候有两种方案：1、当锁扣超出车门板表面时，直接留足锁顺利开启和锁止的余量，超出锁体口边缘3mm；2、当锁扣不超出车门板表面时，要求锁扣到门板鱼嘴处的距离在超出锁体口边缘的情况下为10mm以上。
这是考虑碰撞之后车门仍能顺利打开而规定的。
4.2.3 扣手和门把手外把手是车门上重要的开闭工具，它们的安装和设计需要符合：人机工程的要求，让人能方便而又省力的打开；功能要求；与其它件与干涉，能自由开闭；同时又不能凸出表面，有效防止误开启。
4.2.3.1扣手4.2.3.1.1 一般的结构形式：如图4所示。
图4 扣手结构形式4.2.3.1.2常用的安装形式一般采用一个孔或面定位，两个孔安装。
如图5所示。
图5 扣手的安装形式 4.2.3.1.3开启度和行程 从人机工程学角度来说，一般要求扣手在开启30°-45°时即将门锁打开。
锁的具体开行程要由锁厂提供。
一般设计时，扣手旋转到最大角度的行程要大于锁的开行程。
基体转轴 开启臂锁止按钮 锁止锁杆连接块开启锁杆连接块 弹簧 安装孔 定位孔安装孔 定位面4.2.3.1.4开启力一般开启力在20N-30N之间。
4.2.3.2 外把手4.2.3.2.1 结构形式外把手大致可以分为以下两种形式：翻转式和外拉式，如图6所示。
翻转式外拉式图6 外把手结构形式4.2.3.2.2位置要求门外把手的放置位置要符合人机工程学的要求，一般的离地高度在850mm-1000mm，一般设计在车门外板的棱线上。
4.2.3.2.3安装定位方式一般门外把手安装的结构中应该有两个安装点，外加一个定位机构，而且把手与外表面之间必须增加减振垫，一来为了减振，二来可以起到密封的作用。
如图7所示。
图7 外把手的安装结构4.2.3.2.4开启度和行程一般要求外把手在开启最多到30°时即将门打开，具体的行程要由锁厂提供。
设计时要保证门把手的旋转无干涉，旋转角度应能保证锁的开关行程。
并且要注意：门把手的设计开启行程要大于锁的外开行程。
4.2.3.2.5开启力安装孔定位机构减振垫开启力：一般开启力在20N-30N之间。
