工业插头含义

三相五线工业插座在配电系统中的应用分析
三相五线工业插座是一种供电设备，用于将电能从配电系统中传递到工业设备中。

该
插座由三个相线和两个零线组成，适用于三相电源供电的工业领域。

1. 工业设备供电：三相五线工业插座可以为各种工业设备提供电能。

在工业生产中，需要大量的电能来驱动各种机械设备，例如电动机、压缩机、冷却器等。

三相五线工业插
座能够稳定地为这些设备提供所需的电能，保证其正常运转。

2. 设备维修与更换：在工业生产中，设备的维修和更换是常见的情况。

三相五线工
业插座可以方便地进行设备的拆卸和更换，提高维修的效率。

在设备更换时，只需要通过
插拔插头，即可将设备与电源连接或断开，不需要对整个配电系统进行改动。

3. 实现电能分段控制：配电系统中的各个区域和设备往往需要独立的电能供应。

三
相五线工业插座的应用可以根据需要，将不同的设备和区域连接到不同的插座上，从而实
现对电能的分段控制。

这样，可以根据实际需求灵活地控制每个区域或设备的用电量，提
高能源利用效率。

4. 安全保护与监控：三相五线工业插座在配电系统中还可以用于实现安全保护和监控。

通过配备合适的保护装置，可以对插座进行过流、过载、短路等故障的保护。

还可以
通过监控设备对插座进行远程监测，及时发现和排除故障，提高设备的可靠性和安全性。

三相五线工业插座在配电系统中应用广泛，主要用于工业设备的供电、设备维修与更换、电能分段控制以及安全保护与监控等方面。

通过合理的选型和布局，可以提高工业生
产的效率，并确保设备的正常运行和安全。

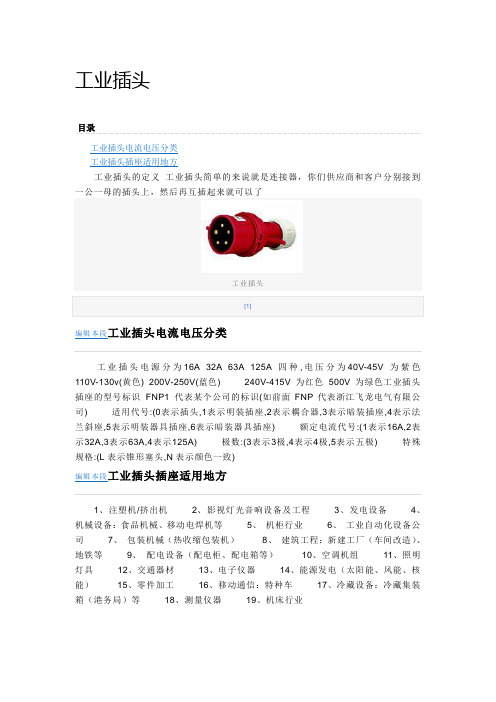

工业插头
目录
工业插头电流电压分类
工业插头插座适用地方
工业插头的定义工业插头简单的来说就是连接器，你们供应商和客户分别接到一公一母的插头上，然后再互插起来就可以了
工业插头
[1]
编辑本段工业插头电流电压分类
工业插头电源分为16A 32A 63A 125A 四种,电压分为40V-45V为紫色110V-130v(黄色) 200V-250V(蓝色) 240V-415V为红色500V为绿色工业插头插座的型号标识FNP1 代表某个公司的标识(如前面FNP代表浙江飞龙电气有限公司) 适用代号:(0表示插头,1表示明装插座,2表示耦合器,3表示暗装插座,4表示法兰斜座,5表示明装器具插座,6表示暗装器具插座) 额定电流代号:(1表示16A,2表示32A,3表示63A,4表示125A) 极数:(3表示3极,4表示4极,5表示五极) 特殊规格:(L表示锥形塞头,N表示颜色一致)
编辑本段工业插头插座适用地方
1、注塑机/挤出机
2、影视灯光音响设备及工程
3、发电设备
4、机械设备：食品机械、移动电焊机等
5、机柜行业
6、工业自动化设备公司
7、包装机械（热收缩包装机）
8、建筑工程：新建工厂（车间改造）、地铁等
9、配电设备（配电柜、配电箱等）10、空调机组11、照明灯具12、交通器材13、电子仪器14、能源发电（太阳能、风能、核能）15、零件加工16、移动通信：特种车17、冷藏设备：冷藏集装箱（港务局）等18、测量仪器19、机床行业。

写给初次接触IEC60309标准工业插头插座的朋友：一、简单的产品规格知识介绍-请不了解产品的朋友选择性查看：A 产品电流划分工业插头插座，常用的规格，根据IEC60309标准（国际电工组织标准）和中国（GB标准）按电流来分，分为16A ，32A ，63A ，125A。

美国有自己的UL标准，根据美国的标准，他们在工业插头插座产品上标注的电流规格为20A，30A，60A，100A不管欧洲，中国，美国，虽然标准不同，电流规格不同，但是这些产品都是兼容的，下面是兼容匹配的电流规格。

IEC和GB标准的16A产品兼容美国UL标准20A工业插头插座产品IEC和GB标准的32A产品兼容美国UL标准30A工业插头插座产品IEC和GB标准的63A产品兼容美国UL标准60A工业插头插座产品IEC和GB标准的125A产品兼容美国UL标准100A工业插头插座产品B 产品塑料部件颜色和电压的关系：根据国际标准：工业插头插座中，蓝色表示电压是230V的产品。

工业插头插座中，红色表示电压是400V的产品。

工业插头插座中，通体白色的产品表示50V的超低压产品。

工业插头插座中，紫色的产品表示20V的超低压产品C 按产品极数（也就是触针数/插孔数来划分），分为3P(2P +E )英文表示3Pole 或Single Phase---这个也有人叫单相插头，表示火线+零线+地线4P(3P+E)英文表示4Pole 或3Phase ---这个是三相插头，表示三根火线+地线5P（3P+N+E）英文表示5Pole 或3Phase----这个是表示三相插头插座，表示三根火线+零线+地线请经常与国外朋友交流的客户注意，4P和5P 均为Three Phase，也就是说都是三相交流电。

D 接地点位：在产品规格中有一项规格为6h 或12h，在这里，h表示的是接地针和时钟对照，接地针在时钟上对应的点位，取自英文单词hour(小时)的第一个字母。

6h 为最常用规格，假如客户无特别要求，一般默认6h.E 我们的产品，按防护等级，分为IP44和IP67根据国际标准，防护等级是分两部分的，第一部分是防尘，按防护等级从低到高分为数字1-6，数字越大，防护等级越高。

工业插头插座工业插头插座又称防水插头插座、IEC309插头插座及欧标（欧式）插头插座——即欧洲标准插头插座，由于具有防水防尘功能特点，在工业配电领域得到广泛应用。

主要作用为电源连接及输、入配电使用。

工业插头插座的电流种类：电流一般分为：16A 32A 63A 125A.工业插头插座的电压种类及颜色区分：产品按国内常规工作电压划分为：220V（蓝色）和380V（红色）两种；通过变压或其他形式不常规的电压有110V（黄色），500V（黑色）等等。

目前，我公司插头插座系列产品，耐压（瞬间通过产品的最大电压）一般达1000V左右。

工业插头插座材质及特性：外壳：防水插头、插座系列产品外壳都采用进口优质塑料（尼龙）制造，其正常使用情况下可达到90℃不变形，-40℃技术指标不改变。

塑料芯件：防水插头、插座系列产品芯件都采用防火塑料（尼龙）材料。

在正常环境工作下可耐温120℃。

在阻燃试验（850℃灼热丝）中，无可见火焰，无持续辉光，绢纸不起火，撤掉灼热丝后30秒内火焰熄灭，辉光消灭。

插针、插套：采用优质进口铜材，具有良好的接插功能以及防腐蚀功能。

过流、耐压均达到国家先进水平。

工业插头插座防护等级说明：工业插头插座一般分为：IP44、IP55 、IP67IP44:可防止来做各方向的喷水及1mmm以上固体的危害，常用行业有自动化成产设备、包装设备、注塑机、舞台灯光及音响、建筑机械、发电机组、配电柜等等。

IP55：可防止与来自各个方向上的低压水喷射及防止粉尘的危害。

常用行业有：汽车清洗设备、喷涂设备等等。

IP67:可以防止15cm以下浸没（浸泡时间30分钟）及完全防止粉尘危险的影响。

常用行业有：矿山机械，室外运动场输配电设备等等。

工业插头插座的使用范围:工业插头插座广泛应用于工厂电源配置、机械设备、建筑工地、化工、电子、港口、码头、矿场、给排水及污水处理工程。

不同形式工业插座的选购说明：暗装直式插座：一般在设备（机箱）外壳上面开孔安装，可安装在任何位置上面。

We switch the power! CEE 工业插头插座CEE industrial plugs and socketsCEE工业插头插座CEE industrial plugs and sockets电流C u r r e n t电压V o l t a g e频率F r e q u e n c y型号Type 编号Ref. No.插头PlugIP 44CT 316/6h CT 332/6h 190 44334 871CC 316/6h CC 332/6h 190 44234 874型号Type 编号Ref. No.连接器Coupler IP 44A V Hz 163223023050/6050/603-极poles :2 P +CT 416/6h CT 432/6h CT 463/6h 65 48665 49183 744CC 416/6h CC 432/6h CC 463/6h 65 48765 49283 7491650/60326350/6050/604-极poles :3 P +400400400CT 516/6h CT 532/6h CT 563/6h62 87982 183CC 516/6h CC 532/6h CC 563/6h62 88082 1841650/60326350/6050/605-极poles :3 P + N +40040040062 87562 876*CO 316/6h CO 332/6h 190 44434 872型号Type 编号Ref. No.明装插座Wall mounting socket 3-极poles 2 P +4-极poles 3 P +5-极poles 3 P + N +电流C u r r e n t电压V o l t a g e频率F r e q u e n c y型号Type 编号Ref. No.暗装插座(内倾20°)Socket for vertical mountingIP 44CLU 316/6h–119 278–CL 316/6h CL 332/6h 34 87034 875型号Type 编号Ref. No.暗装插座(内倾15°)Socket for horizontal IP 44IP 44A V Hz 163223023050/6050/60CLU 416/6h CLU 432/6h–65 48865 493–CL 416/6h CL 432/6h CL 463/6h 2 1672 17283 75916326350/6050/6050/60400400400CLU 516/6h CLU 532/6h CLU 563/6h74 83774 83994 554CL 516/6h CL 532/6h CL 563/6h62 87762 88182 18616326350/6050/6050/60400400400:::CO 416/6h CO 432/6h CO 463/6h 65 48565 49083 754CO 516/6h CO 532/6h CO 563/6h62 87462 87882 182CEE 插头和连接器 IP44CEE 插座 IP44CEE工业插头插座CEE industrial plugs and sockets电流C u r r e n t电压V o l t a g e频率F r e q u e n c y型号Type 编号Ref. No.暗装插座(内倾20°)Socket for horizontal mountingIP 67CLW 316/6h CLW 332/6h 70 38570 318COW 316/6h COW 332/6h 70 38270 315型号Type 编号Ref. No.明装插座Wall mounting socket with terminal blockIP 67A V Hz 163223023050/6050/60CLW 416/6h CLW 432/6h CLW 463/6h 55 31255 31515 370COW 416/6h COW 432/6h–55 28055 283–16326340040040050/6050/6050/60CLW 516/6h CLW 532/6h CLW 563/6h CLUW 5125/6h55 30555 30815 39199 844COW 516/6h COW 532/6h–COW 5125/6h55 27255 275–39 20116326312540040040040050/6050/6050/6050/603-极poles :2 P +N +4-极poles :3 P +N +5-极poles :3 P +N +电流C u r r e n t电压V o l t a g e频率F r e q u e n c y型号Type 编号Ref. No.插头PlugIP 67CTW 316/6h CTW 332/6h 70 37670 309CCW 316/6h CCW 332/6h 70 37970 312型号Type 编号Ref. No.连接器Coupler IP 67A V Hz 163223023050/6050/60:3-极poles 2 P +5-极poles :3 P + N +CTW 516/6h CTW 532/6h CTW 563/6h CTW 5125/6h55 24255 24515 33439 202CCW 516/6h CCW 532/6h CCW 563/6h CCW 5125/6h55 25655 25915 34042 58216326312540040040040050/6050/6050/6050/60CTW 416/6h CTW 432/6h CTW 463/6h CTW 4125/6h 55 24955 25215 32041 205CCW 416/6h CCW 432/6h CCW 463/6h CCW 4125/6h 55 26455 26715 32741 20716326312540040040040050/6050/6050/6050/604-极poles :3 P +CEE 插座 IP67CEE 插头和连接器 IP67CEE 工业插头插座CEE industrial plugs and sockets尺寸: 单位 mm Dimensions in mmIP 44 型号/ Types : CT , CTP , DFRS插头PlugIP 67 型号/ Type : CTWCT 316CT 416CT 516CT 332CT 432CT 532CT 463CT 5631111211211371531532402407,8 – 15,57,8 – 15,59,8 – 2011 – 22,511 – 22,513 – 2715 – 3215 – 32型号/Type B 5156646565718484H D CTW 316CTW 416CTW 516CTW 332CTW 432CTW 532CTW 463CTW 563CTW 4125CTW 512513913913917817817823523530030016161621212131314242Typ/Type B 7280889494100112112125125H D 尺寸:单位 mmDimensions in mmIP 44 型号/ Type : CC 连接器CouplerIP 67 型号/ Type : CCWCC 316CC 416CC 516CC 332CC 432CC 532CC 463CC 563121133133150165165227227型号/T ype B 707685878795116116C 7,8 – 15,57,8 – 15,59,8 – 2011 – 22,511 – 22,513 – 2715 – 3215 – 32D CCW 316CCW 416CCW 516CCW 332CCW 432CCW 532CCW 463CCW 563CCW 4125CCW 5125149149149190190190250250320320型号/Type B 869398103103107116116130130C 16161621212131314242DIP 44 T ype : CO IP 67 型号/T ype : COW 16/32 A型号/Type A C D E F G ICOW 316COW 416COW 516COW 332COW 432COW 532型号/Type130130130130130130A192192192195195195B117117117117117117E140140140140140140F5,55,55,55,55,55,5G 180180180180180180H 202020202020I 4 x M254 x M254 x M254 x M324 x M324 x M32CO 316CO 416CO 516CO 332CO 432CO 532CO 463CO 563727987888894118118114114120140140145227227808390100100104126126–––––84120120626976787884106106–––––441061065,65,65,65,65,65,65,65,6PG16M20M25PG21PG21M32M40M40安装尺寸Dimensions for mountingIP 44 型号/ Type : CLCL 316CL 416CL 516CL 332CL 432CL 532CL 463CL 563858585858585114114型号/Type A 5050535252608484C 1515151515151212D°7070707070709090E 757575959596134134F 6,06,06,06,06,06,06,56,5G 707685878795116116H 5560707070778585K 安装尺寸Dimensions for mountingIP 67型号/ T ype : CLWCLW 316CLW 416CLW 516CLW 332CLW 432CLW 532CLW 463CLW 563858585858585114114型号/T ype A 5656566060608484C 1212121212121212D°7070707070709090E 918080979797138138F 6,56,56,56,56,56,56,56,5G 869398102102107116116H 7171717171718585CLUW 51251148812901656,5130104K IP 44 型号/ Type : CLU CLU 316CLU 416CLU 516CLU 432CLU 532CLU 5638585858585114型号/Type A 424144414474C 202020202020D°707070707090E 748088102106127F 6,06,06,06,06,06,5G 7076858795116H 587074768096K。

工业插座是做什么用的
工业插头、插座广泛应用于钢铁冶炼、石油化工、电力、电子、铁路、建筑工地、机场、矿山、采矿地、给排水处理厂以及港口、码头、商场、宾馆等各类工矿企业和作为国外引进设备电源、接插件的配套和维修设备，是新一代的理想电源装置。

★普通工业插座：
现在市场上的防水插座多事简单防水型，存在着一些安全隐患：
一、防水等级低，仅是初级的防喷溅型；
二、匹配插头比较单一；
三、没有通电指示，不能够显示用电状况；
四、不能方便的携带或悬挂。

★野狼工业插座特点：
一、整体采用橡胶密封，密封效果好，能够较长时间在雨雪天气中使用；
二、内置插孔丰富，能够使用多种不同的插头；
三、设置了通电指示功能，通电情况一目了然，增加安全性；
四、接线壳体采用耐热阻燃材料，加强安全性和牢固性；
五、带有悬挂几口，方便在工程施工或者户外条件下使用。

★工业插座与电缆盘的完美结合：
创新是企业发展的后续力量。

野狼电器将野狼工业插座与野狼电缆盘完美结合在一起，研发生产出“工业插座电缆盘”。

这是电缆盘业的一次创举。

工业插座电缆盘在具备普通电缆盘功能的同时，具有防水、阻燃、工作时间更长、应用范围更广、更人性化等特点，每天来自国内外的订单源源不断。

【工业插头标准】工业插头的三大分类标准详解工业插头，顾名思义就是在工业中使用的插头，它一般配合着工业插座一起使用。

它所适用的地方有很多，各种机械设备、测量仪器、配电设备、交通器材、大型公共场所适用的中央空调机等等都是用的工业插头和插座。

工业插头作为特殊行业的电子产品，它也有自己的分类标准。

根据不同的角度，可以从三方面来进行分类。

下面装修界装修界小编就为您讲下这三大分类标准。

一、按安规认证分类为：UL/CUL、VDE、CCC、T-MARK、SAA、BSI、PSB、SABS、PSE、SNI、UC等。

二、按结构划分：分插头、插座及连接器。

插头、插座一般又分二极插与二极带接地插。

电流通过，所以在此告诉大家，任何电器只要不是用，就要拔掉插头，节约用电。

对于电源类产品，通常有四个名词：1、插头(plug)。

指与电源线连接且带有公(male)插销的部分，全名应当是叫插头连接器。

对于两脚扁形插头，英文有时拼写为duckhead(鸭头，取其形象意)。

2、连接器(connector)。

指与电源线连接且带有母(female)插孔插套的部分。

3、器具输入插座(inlet)。

其状态与1类似，但是装在电器器具等固定体上的，而不连线，包括装在插座本体上的。

4、插座(socket)。

其状态与2类似，但是安装位置与3相同。

全名应当是叫器具插座。

三、按功能可分为：耳机插头,dc插头,音频插头,usb插头,视频插头,麦克风插头,充电器插头,手机插头等。

国际上把家用电器分为三大类：一类：电器是指只有一层绝缘措施的电器，这类电器必须加漏电保护器，和接地保护(也就是要三脚插头)。

如空调，机床，电机等。

二类：电器有双层绝缘措施，要加漏电保护器，可以不用接地保护(也就是可以用两脚插头)。

如：电视，电风扇，台灯，电磁炉，电陶炉等。

三类：电器是使用安全电压的电器，一般为12-36V的电器，如空调，热水器等。

通过以上的介绍，相信大家对工业插头和它的分类标准都有了具体的认识。

工业国标插头标准
工业国标插头标准，又称工业插头标准，是一种用于电气设备和电线电缆连接的插头标准。

它采用了独特的设计，使它能够承受高电压和大电流，适用于工业环境下的电气连接。

工业国标插头标准的设计符合国际电工委员会（IEC）61076标准。

该标准规定了工业插头的设计和生产要求，以确保每个插头都符合最高的电气安全标准。

这些标准包括耐用性、机械性能、防护等级及材料要求，为工业插头的使用提供了保障。

工业国标插头标准的应用非常广泛。

它们常见于大型机械、工业设备和供电系统中。

这些插头在工业现场中起着非常重要的作用，因为它们可以帮助确保电气设备的可靠性和安全性。

工业国标插头标准的特点是非常耐用和可靠。

它们能够承受重型机械的振动和撞击，并且可以在恶劣环境下继续运作。

此外，它们还具有灵活性和耐用性，能够承受重复的插拔动作。

这些特点使得工业国标插头标准被广泛地应用于工业现场。

总之，工业国标插头标准是一种非常重要的电气连接标准，它的设计和生产要求确保了每个插头都符合最高的电气安全标准。

这些标准的
遵守可以帮助确保工业设备的可靠性和安全性。

因此，在工业现场中，使用符合工业国标插头标准的插头和插座是非常关键的。

工业用插头插座在港口码头上的应用2005-6-1杨诚恩摘要：工业用插头插座是新一代电源插接器件。

它们具有国际通用,安全可靠的特点,适合多种用途，已逐步被用在码头设施上。

关键词:工业用插头插座港口码头应用引言随着国民经济的发展，国内正不断新建或扩建各种码头，包括集装箱码头、煤码头等等。

为适应货物运输的需要，港口码头必须配套相应的电气设施，插头插座就是最常用的电源设施。

1、工业用插头插座的性能和特点1.1特点（1）国际通用工业用插头插座采用GB11918～11919-2001《工业用插头插座和耦合器》国家标准，等同IEC60309-1、-2国际标准，实现了与国际接轨。

（2）高可靠安全性其外壳颜色表示额定电压。

如蓝色代表220V，红色代表380V，极易区别；不同额定电流的插头和插座结构尺寸不同。

还有，不同的额定电压、频率和极数，其接地极的钟点数也不同。

这样可以防止不同规格误插；插座中的地极插套比相极插套长，这就保证插接时先接通地极，而拔出时地极最后脱离，十分安全；在插套上加有弹性箍，保证与插销插接后接触导电良好，避免因接触不良发热导致烧毁插头插座；防护等级高。

有防溅型IP44，防浸型IP67，可在较差的环境条件下使用；设计了防脱落装置，使插头和插座连接可靠性大大提高。

（3）耐用产品采用优质工程塑料做外壳，其强度高，耐冲击，不怕跌落或踩踏，克服过去老式插头插座跌落易碎的缺点，适合各种场合使用。

（4）使用方便快捷用插头插座连接可随时拨插，很容易接通或断开电源。

新一代工业用插头插座以其通用性，安全可靠性高，规格品种多，使用方便而得到广泛应用。

码头上只有采用这种电源插头插座，才是真正实现了与国际接轨。

1.2品种规格工业用插头插座和耦合器包括插头、插座、连接器和器具输入插座。

它们的常用规格如下：额定电流16A、32A、63A、125A额定电压220V，380V额定频率50Hz极数3、4、5极地极钟点数1～12h防护等级IP44,IP672、港口码头的电气设备及其使用要求由于港口都是靠海边或江河边，必须考虑电源插接的防水性，还有集装箱这一类运输工具在国际上的专用性，一些临时装卸设备的可移动性以及设备检修电源的方便性。
