工业插头插座特点

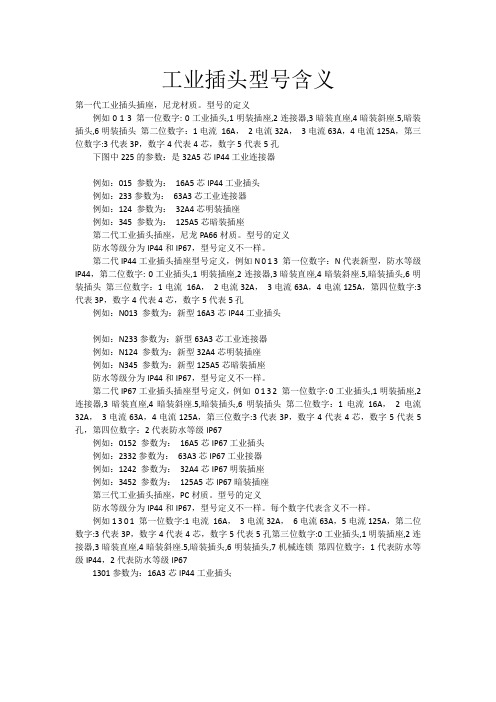

工业插头型号含义第一代工业插头插座，尼龙材质。

型号的定义例如0 1 3 第一位数字: 0工业插头,1明装插座,2连接器,3暗装直座,4暗装斜座.5,暗装插头,6明装插头第二位数字：1电流16A，2电流32A，3电流63A，4电流125A，第三位数字:3代表3P，数字4代表4芯，数字5代表5孔下图中225的参数：是32A5芯IP44工业连接器例如：015 参数为：16A5芯IP44工业插头例如：233参数为：63A3芯工业连接器例如：124 参数为：32A4芯明装插座例如：345 参数为：125A5芯暗装插座第二代工业插头插座，尼龙PA66材质。

型号的定义防水等级分为IP44和IP67，型号定义不一样。

第二代IP44工业插头插座型号定义，例如N 0 1 3 第一位数字：N代表新型，防水等级IP44，第二位数字: 0工业插头,1明装插座,2连接器,3暗装直座,4暗装斜座.5,暗装插头,6明装插头第三位数字：1电流16A，2电流32A，3电流63A，4电流125A，第四位数字:3代表3P，数字4代表4芯，数字5代表5孔例如：N013 参数为：新型16A3芯IP44工业插头例如：N233参数为：新型63A3芯工业连接器例如：N124 参数为：新型32A4芯明装插座例如：N345 参数为：新型125A5芯暗装插座防水等级分为IP44和IP67，型号定义不一样。

第二代IP67工业插头插座型号定义，例如0 1 3 2 第一位数字: 0工业插头,1明装插座,2连接器,3暗装直座,4暗装斜座.5,暗装插头,6明装插头第二位数字：1电流16A，2电流32A，3电流63A，4电流125A，第三位数字:3代表3P，数字4代表4芯，数字5代表5孔，第四位数字：2代表防水等级IP67例如：0152 参数为：16A5芯IP67工业插头例如：2332参数为：63A3芯IP67工业接器例如：1242 参数为：32A4芯IP67明装插座例如：3452 参数为：125A5芯IP67暗装插座第三代工业插头插座，PC材质。

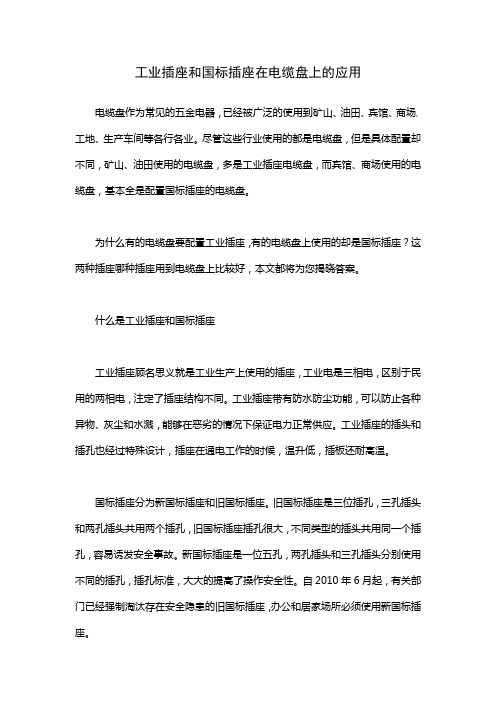

工业插座和国标插座在电缆盘上的应用电缆盘作为常见的五金电器，已经被广泛的使用到矿山、油田、宾馆、商场、工地、生产车间等各行各业。

尽管这些行业使用的都是电缆盘，但是具体配置却不同，矿山、油田使用的电缆盘，多是工业插座电缆盘，而宾馆、商场使用的电缆盘，基本全是配置国标插座的电缆盘。

为什么有的电缆盘要配置工业插座，有的电缆盘上使用的却是国标插座？这两种插座哪种插座用到电缆盘上比较好，本文都将为您揭晓答案。

什么是工业插座和国标插座工业插座顾名思义就是工业生产上使用的插座，工业电是三相电，区别于民用的两相电，注定了插座结构不同。

工业插座带有防水防尘功能，可以防止各种异物、灰尘和水溅，能够在恶劣的情况下保证电力正常供应。

工业插座的插头和插孔也经过特殊设计，插座在通电工作的时候，温升低，插板还耐高温。

国标插座分为新国标插座和旧国标插座。

旧国标插座是三位插孔，三孔插头和两孔插头共用两个插孔，旧国标插座插孔很大，不同类型的插头共用同一个插孔，容易诱发安全事故。

新国标插座是一位五孔，两孔插头和三孔插头分别使用不同的插孔，插孔标准，大大的提高了操作安全性。

自2010年6月起，有关部门已经强制淘汰存在安全隐患的旧国标插座，办公和居家场所必须使用新国标插座。

工业插座和国标插座在电缆盘上的应用野狼电缆盘上安装工业插座还是国标插座，并没有一个严格的规定，野狼除迷你型卷线盘，其他电缆盘上都可以安装工业插座和国标插座。

目前野狼电器为用作工业用途的电缆盘上配备了2-4个工业插座。

常用的民用电缆盘上配备了普通10A，16A的国标插座。

如果客户使用的电缆盘要被用到工厂生产车间、矿山矿场、特种车辆这类电压高，电流大，防护等级要求高的场所，就可以选择购买带有工业插座的野狼电缆盘。

如果客户要在宾馆、商场这类使用220V电的场所使用电缆盘，建议购买国标插座的电缆盘。

附新国标和旧万用插孔示例图。

工业插头插座DEPU系列产品描述：适用于对功能和安全有更高要求的临时用电场景。

新型一体式设计，强势防护。

安全可靠的材质，即使在恶劣环境下也长久耐用。

该产品主要用于工业，车间/港口，船厂/化工等领域。

DEPU 产品优势新型一体式紧凑型设计，密封性及防护性更佳安全可靠的材质和结构，防撞等级IK07, 最高可抗2J 机械碰撞全系列材料符合RoHS2.0标准，绝缘体可达UL94V0阻燃等级IP67全系列铜件镀镍，耐候耐腐蚀，尾部设计带来更稳固的连接保护工业插头插座DEPU系列工业插头插座DEPU系列主要规格参数：材料特性：外壳PA阻燃尼龙+绝缘件阻燃UL94VO+实心铜/IP67铜镀镍外观及电压：220V-250V（蓝色）380V-415V（红色）电流：16A/32A/63A/125A防护等级：IP44/IP67认证: CVC符合环保种类：RoHS2.0DEPU产品选型DEPU产品系列-示例IP44-插头IP44-连接器IP44-暗装插座IP44-暗装斜插座IP44-明装插座IP44-插座带开关和机械连锁IP67-暗装斜插座IP67-明装插座IP67-插座带开关和机械连锁IP67-插头IP67-连接器IP67-暗装插座IP44-暗装直插头IP67-暗装直插头常见问题Q&AQ：DEPU系列和二代有什么区别？A：1）防护效果更佳：DEPU系列16A/32A插头外壳一体式设计，密封性提高2）阻燃等级高：DEPU全系列绝缘体可达UL94V0阻燃，用电更安全3）温升更低：零部件和结构升级，导电性能更佳4）插拔更轻松：符合人体工学设计，更便于不同使用人群使用5）安装更省力：相比二代插头需要使用工具打开卡扣安装，一体式插头可轻松用螺丝刀拧开Q: IP67为何是铜镀镍？A：IP67通常使用在工业环境要求更高的场合，对耐盐雾耐潮湿等要求更高。

表面镀镍可保护铜件不被氧化，也可提高铜件强度，产品耐候耐腐蚀。

Q: DEPU插头与二代插座可以匹配吗？A：在相同的生产标准下，DEPU可与二代匹配Q: CVC认证和CQC认证有区别吗？A：不同的认证机构，都属于自愿性认证。

写给初次接触IEC60309标准工业插头插座的朋友：一、简单的产品规格知识介绍-请不了解产品的朋友选择性查看：A 产品电流划分工业插头插座，常用的规格，根据IEC60309标准（国际电工组织标准）和中国（GB标准）按电流来分，分为16A ，32A ，63A ，125A。

美国有自己的UL标准，根据美国的标准，他们在工业插头插座产品上标注的电流规格为20A，30A，60A，100A不管欧洲，中国，美国，虽然标准不同，电流规格不同，但是这些产品都是兼容的，下面是兼容匹配的电流规格。

IEC和GB标准的16A产品兼容美国UL标准20A工业插头插座产品IEC和GB标准的32A产品兼容美国UL标准30A工业插头插座产品IEC和GB标准的63A产品兼容美国UL标准60A工业插头插座产品IEC和GB标准的125A产品兼容美国UL标准100A工业插头插座产品B 产品塑料部件颜色和电压的关系：根据国际标准：工业插头插座中，蓝色表示电压是230V的产品。

工业插头插座中，红色表示电压是400V的产品。

工业插头插座中，通体白色的产品表示50V的超低压产品。

工业插头插座中，紫色的产品表示20V的超低压产品C 按产品极数（也就是触针数/插孔数来划分），分为3P(2P +E )英文表示3Pole 或Single Phase---这个也有人叫单相插头，表示火线+零线+地线4P(3P+E)英文表示4Pole 或3Phase ---这个是三相插头，表示三根火线+地线5P（3P+N+E）英文表示5Pole 或3Phase----这个是表示三相插头插座，表示三根火线+零线+地线请经常与国外朋友交流的客户注意，4P和5P 均为Three Phase，也就是说都是三相交流电。

D 接地点位：在产品规格中有一项规格为6h 或12h，在这里，h表示的是接地针和时钟对照，接地针在时钟上对应的点位，取自英文单词hour(小时)的第一个字母。

6h 为最常用规格，假如客户无特别要求，一般默认6h.E 我们的产品，按防护等级，分为IP44和IP67根据国际标准，防护等级是分两部分的，第一部分是防尘，按防护等级从低到高分为数字1-6，数字越大，防护等级越高。

产品型号：DHADEP2025R
产品名称：DEP2-025 32A 5芯 415V ⼯业⽤插头
发布⽇期：产品规格书
20
22/05/18
认证资质：C Q C
1. 适⽤范围
本产品规格书对产品的性能进⾏了规范，作为技术确认的依据。

2. ⼀般特性
该产品可在⼴泛⽤于⼯业、农业、化⼯、机场、码头、船舶、冶⾦、电⼚、建筑、铁路、⽔利等各种⼾内、⼾外场所等。

3. 产品结构
本产品为产品按照国家标准 GB/T11918.1-2014； GB11918.2-2014； 设计⽣产，产品规格为DEP2-025 32A 5芯415V⼯业⽤插头，插头为3P+N+ ，使⽤范围415V，产品防护级IP44。

4. 关键材质参数
5. 技术特性
6. 产品外形安装尺⼨图
注：L1,L2,L3为⽕线，N为零线，
为地线
1.⼯业插头
2.⽤螺丝⼑按压⿊卡⼦，旋转扭开产品
3.拆开之后⾥⾯的情景
4.将电线穿过尾部
5.松开铜件螺丝
6.把电线插进铜件孔并拧紧螺丝
8.完成接线的样⼦
7. ⼯业插头五芯接线步骤
7.组装好电线并合上插盖，拧紧螺帽。

工程施工用插线板是一种常用的电力设备，它可以为施工现场提供便捷、安全的电力供应。

随着我国基础设施建设的不断推进，工程施工用插线板的应用范围也越来越广泛。

本文将从以下几个方面介绍工程施工用插线板的特点、选择和使用注意事项。

一、工程施工用插线板的特点1. 防水防尘工程施工环境复杂，湿度大、灰尘多，普通的插线板容易发生短路、漏电等事故。

工程施工用插线板具有防水防尘功能，可以有效防止水分和灰尘进入插座内部，提高使用安全性。

2. 防火阻燃工程施工用插线板采用防火阻燃材料制成，能够在一定程度上防止火灾事故的发生。

此外，插线板还具有较高的耐高温性能，可以在高温环境下正常工作。

3. 负荷能力强工程施工用插线板具有较高的负荷能力，能够满足各类电动工具和设备的供电需求。

同时，插线板具有过载保护功能，当电流超过额定值时，可以自动断开电源，防止火灾事故的发生。

4. 安全可靠工程施工用插线板具有漏电保护功能，当发生漏电事故时，可以迅速切断电源，保护人身安全。

此外，插线板还具有接地保护功能，可以将设备的金属外壳与大地连接，防止触电事故的发生。

5. 便于携带和安装工程施工用插线板设计轻便，便于携带和安装。

插线板采用可扩展式设计，可以根据施工现场的需求增加或减少插座数量，提高施工效率。

二、工程施工用插线板的选择1. 品牌选择选择工程施工用插线板时，应选择知名品牌的产品。

知名品牌的产品质量有保障，售后服务好，可以为施工提供安全、稳定的电力供应。

2. 参数选择根据施工现场的电力需求，选择合适的插线板参数。

如电压、电流、插座数量等。

同时，要关注插线板的防护等级，确保其满足施工现场的环境要求。

3. 认证选择选购工程施工用插线板时，应选择具有国家认证的产品。

国家认证的产品符合我国电力设备的安全标准，可以保证施工安全。

三、工程施工用插线板的使用注意事项1. 正确接线使用工程施工用插线板时，应确保电源线与插线板的接线正确。

遵循“左零右火”的原则，防止接线错误导致的火灾事故。

M12插座的特点与应用领域
概述：M12法兰座是一个M12连接器插座，用于面板、柜体前（后）等固定安装插座。

M12 法兰插头的标准M12*1螺纹旋紧，连接方式为焊接、带导线连接，插头外壳为黄铜/铸锌镀镍，插头针体为PA，触点表面为Au，工作温度-25℃~85℃，产品针数4针、5针、8针或芯数为4孔、5孔、8孔，防护等级已达IP67。

特点：M12插座防水性能好、高效快速连接、节省用户再次接线时间、广泛应用于工业机械设备，传输传送控制系统，各种工业传感器，检测仪器仪表，电子器械，家用电器，机电，厨房等设备的信号传输与电流传输。

应用领域：工程机械、汽车零部件生产线、电工电气系统、仪器仪表、矿产、石油天然气钻井防腐工程风能与太阳能、自来水工程、电站变电站、地铁机场、自控设备、自动化系统工程等众多领域。

工业插头插座工业插头插座又称防水插头插座、IEC309插头插座及欧标（欧式）插头插座——即欧洲标准插头插座，由于具有防水防尘功能特点，在工业配电领域得到广泛应用。

主要作用为电源连接及输、入配电使用。

工业插头插座的电流种类：电流一般分为：16A 32A 63A 125A.工业插头插座的电压种类及颜色区分：产品按国内常规工作电压划分为：220V（蓝色）和380V（红色）两种；通过变压或其他形式不常规的电压有110V（黄色），500V（黑色）等等。

目前，我公司插头插座系列产品，耐压（瞬间通过产品的最大电压）一般达1000V左右。

工业插头插座材质及特性：外壳：防水插头、插座系列产品外壳都采用进口优质塑料（尼龙）制造，其正常使用情况下可达到90℃不变形，-40℃技术指标不改变。

塑料芯件：防水插头、插座系列产品芯件都采用防火塑料（尼龙）材料。

在正常环境工作下可耐温120℃。

在阻燃试验（850℃灼热丝）中，无可见火焰，无持续辉光，绢纸不起火，撤掉灼热丝后30秒内火焰熄灭，辉光消灭。

插针、插套：采用优质进口铜材，具有良好的接插功能以及防腐蚀功能。

过流、耐压均达到国家先进水平。

工业插头插座防护等级说明：工业插头插座一般分为：IP44、IP55 、IP67IP44:可防止来做各方向的喷水及1mmm以上固体的危害，常用行业有自动化成产设备、包装设备、注塑机、舞台灯光及音响、建筑机械、发电机组、配电柜等等。

IP55：可防止与来自各个方向上的低压水喷射及防止粉尘的危害。

常用行业有：汽车清洗设备、喷涂设备等等。

IP67:可以防止15cm以下浸没（浸泡时间30分钟）及完全防止粉尘危险的影响。

常用行业有：矿山机械，室外运动场输配电设备等等。

工业插头插座的使用范围:工业插头插座广泛应用于工厂电源配置、机械设备、建筑工地、化工、电子、港口、码头、矿场、给排水及污水处理工程。

不同形式工业插座的选购说明：暗装直式插座：一般在设备（机箱）外壳上面开孔安装，可安装在任何位置上面。
