恒电位仪使用说明书(最新)-CAL-FENGHAI.-(YICAI)-Company One1防腐仪及控制柜用户手册(基于MODBUS通讯协议)(版本号东营市永雄科技有限责任公司关于本手册本手册包括工业控制器的功能、技术指标、显示、操作以及通讯协议的描述参考书目《MODBUS通讯协议》注:本公司具有对该手册的解释权,手册的变化恕不另行通知。
目录1. 防腐控制仪的功能:...................................... 错误!未定义书签。
2.防腐控制仪技术参数.................................... 错误!未定义书签。
3. 防腐控制器的安装:...................................... 错误!未定义书签。
4. 防腐控制仪使用: ....................................... 错误!未定义书签。
4.1前面板 ......................................................................................... 错误!未定义书签。
4.2后面板 ......................................................................................... 错误!未定义书签。
4.3设备上电显示............................................................................ 错误!未定义书签。
4.4主显状态..................................................................................... 错误!未定义书签。
PS—1恒电位仪*作规程一、开机前的准备1、检查仪器的接线是否正确,接触是否良好,发现问题及时调整和解决。
2、检查各仪表指示情况,发现不正常应及时机械调零。
二、开机1、将恒电位仪转换旋钮拨至“停止”位置,将“手动调节”旋钮逆时针方向拧到底,将“工作状态”旋钮置“自动”,“测量选择”旋钮置“控制”。
2、合上恒电位仪在CB—1阴保控制台上对应的电源开关。
3、去掉阳极线,将转换旋钮置“自检”,仪器各面板、表均有指示。
调节“自动调节”,电位、电流、电压三表指示不应有变化。
“测量选择”旋钮在“控制”与“保护”间来回扳动两次,电位表指示应有变化。
调节“自动调节”旋钮,将控制电位调到预控值上,此时,仪器处“自检”状态,对机内假负载供电。
4、关闭电源,接上阳极线,将转换旋钮拨至"工作",此时仪器向被保护体供电.将"测量选择"旋钮在"控制"和"保护"间来回扳动两次,电位指示值不应发生变化,表明仪器已投入正常运行。
5、若要“手动”输出,将“工作状态”旋钮置于“手动”,顺时针方向调节“手动输出调节”旋钮,使仪器输出电流达到预定值,但此时仪器的限流、报警电路均失去作用。
三、停机1、将转换旋钮拨至“停止”位置。
2、断开恒电位仪在CB—1阴保控制台上对应的电源开关。
四、注意事项1、平时,“手动输出调节”旋钮应逆时针方向拧到底,以免在由“自动”转“手动”时输出过大,损坏仪器。
2、当仪器需“自检”时,“工作状态”旋置“自动”,禁止置“手动”。
因机内假负载功率小,“手动”时,输出稍大,就会将其烧坏。
3、仪器从“手动”转“自动”时,应先关机,将“工作状态”旋钮置“自动”后再开机。
因仪器在“手动”时,自动控制部分因失去平衡二均处于极端状态,此时转向“自动”,仪器工作就不正常。
4、当仪器需“自检”时,阳极线一定要去掉。
5、遇雷电天气时,应关闭恒电位仪6、1#与2#机每个月切换一次,切换时先关后开,只许开一台,另一台必须关。
恒电位仪安全操作规程恒电位仪是一种用于测量电位差的仪器,广泛应用于医疗、工业、科研等领域。
由于其特殊的工作原理和使用要求,正确的操作和安全措施对于保护用户的个人安全和设备的正常工作非常重要。
下面是恒电位仪的安全操作规程,以便用户正确操作并避免事故发生。
1. 操作前准备在使用恒电位仪之前,必须先了解其使用说明书和操作手册,熟悉仪器的主要功能和参数设置。
确保所使用的仪器符合国家标准,具备相关认证和检验报告。
2. 仪器安装恒电位仪应安装在平稳的工作台上,并保持仪器的稳定性。
仪器的电源线应连接到接地插座,并确保接地良好。
避免仪器与其他电气或磁性设备放置过近,以免干扰仪器的正常工作。
3. 仪器操作恒电位仪在操作时需要注意以下几个方面:- 使用前检查仪器是否有损坏或异常,如发现任何问题要及时报修或更换。
- 仪器的操作面板和按键不得被异物覆盖或遮挡,以便用户能够清晰地看到和使用。
- 仪器操作过程中,不得随意更改或调整仪器的参数设置,以免影响测量结果和仪器性能。
- 仪器使用完毕后,应及时关闭电源,防止长时间待机造成的安全隐患。
- 避免将恒电位仪放在潮湿、高温或有腐蚀性气体的环境中,以免影响仪器的工作稳定性和寿命。
4. 使用人员要求恒电位仪的使用必须由经过相关培训和授权的人员进行,不得随意交给没有专业知识和技能的人员操作。
操作人员应熟悉仪器的工作原理和操作方法,并严格按照操作规程进行操作。
5. 安全防护在使用恒电位仪时,应注意以下几个安全防护要点:- 在操作过程中,佩戴防护眼镜、隔热手套、防护服等个人防护装备,以防受到电击、高温等伤害。
- 避免在有水、湿度较高的环境中操作,以减少发生触电和短路的风险。
- 在测量电位差时,应避免直接接触导线和电极,以免发生电击事故。
可以使用绝缘性好的工具进行操作。
6. 仪器维护和保养定期对恒电位仪进行维护和保养是确保仪器正常工作和延长使用寿命的重要环节。
定期检查仪器的电源线、插头、连接线等是否完好,如有问题及时更换。

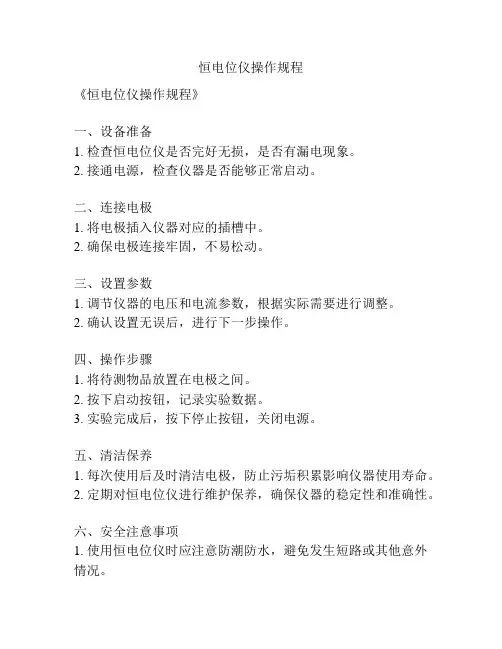

恒电位仪操作规程
《恒电位仪操作规程》
一、设备准备
1. 检查恒电位仪是否完好无损,是否有漏电现象。
2. 接通电源,检查仪器是否能够正常启动。
二、连接电极
1. 将电极插入仪器对应的插槽中。
2. 确保电极连接牢固,不易松动。
三、设置参数
1. 调节仪器的电压和电流参数,根据实际需要进行调整。
2. 确认设置无误后,进行下一步操作。
四、操作步骤
1. 将待测物品放置在电极之间。
2. 按下启动按钮,记录实验数据。
3. 实验完成后,按下停止按钮,关闭电源。
五、清洁保养
1. 每次使用后及时清洁电极,防止污垢积累影响仪器使用寿命。
2. 定期对恒电位仪进行维护保养,确保仪器的稳定性和准确性。
六、安全注意事项
1. 使用恒电位仪时应注意防潮防水,避免发生短路或其他意外情况。
2. 操作过程中严禁触碰高压电极,以免触电危险。
恒电位仪是一种用途广泛的实验设备,正确的操作规程能够确保实验数据的准确性和操作人员的安全。
希望使用人员能够遵守上述操作规程,做到安全操作、科学实验。

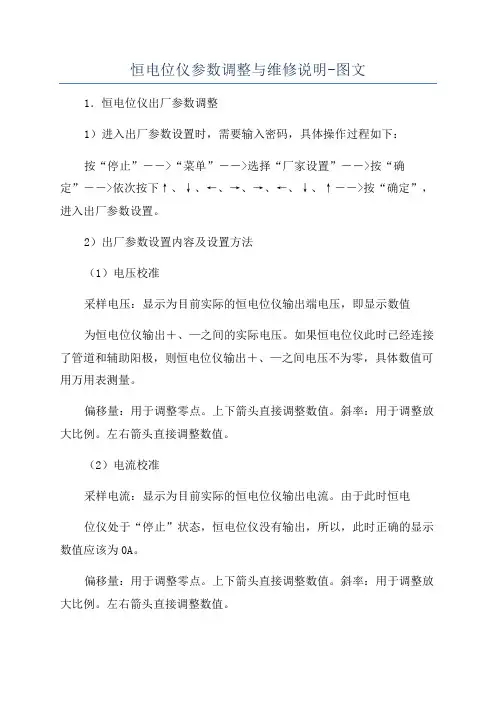

恒电位仪参数调整与维修说明-图文1.恒电位仪出厂参数调整1)进入出厂参数设置时,需要输入密码,具体操作过程如下:按“停止”――>“菜单”――>选择“厂家设置”――>按“确定”――>依次按下↑、↓、←、→、→、←、↓、↑――>按“确定”,进入出厂参数设置。
2)出厂参数设置内容及设置方法(1)电压校准采样电压:显示为目前实际的恒电位仪输出端电压,即显示数值为恒电位仪输出+、—之间的实际电压。
如果恒电位仪此时已经连接了管道和辅助阳极,则恒电位仪输出+、—之间电压不为零,具体数值可用万用表测量。
偏移量:用于调整零点。
上下箭头直接调整数值。
斜率:用于调整放大比例。
左右箭头直接调整数值。
(2)电流校准采样电流:显示为目前实际的恒电位仪输出电流。
由于此时恒电位仪处于“停止”状态,恒电位仪没有输出,所以,此时正确的显示数值应该为0A。
偏移量:用于调整零点。
上下箭头直接调整数值。
斜率:用于调整放大比例。
左右箭头直接调整数值。
采样参比:显示为目前实际的恒电位仪参比输入端实际电位。
如果恒电位仪此时已经连接了零位和参比电极,则恒电位仪零位和参比之间电压不为零,具体数值可用万用表测量。
偏移量:用于调整零点。
上下箭头直接调整数值。
斜率:用于调整放大比例。
左右箭头直接调整数值。
(4)参2校准采样参比:参2用于校准参比电位采样的0点。
通过偏移量的调整,应该显示为0。
偏移量:用于调整零点。
上下箭头直接调整数值。
斜率:用于调整放大比例。
左右箭头直接调整数值。
(5)出厂设置将“电压校准”、“电流校准”、“参1校准”、“参2校准”的偏移量设置为0,同时将斜率设置为1。
以便于重新设置参数。
(6)自动校准按“确定”,直接更改自动校准设置。
出现“√”时,表明自动校准有效,无“√”时,表明自动设置无效。
注意:恒电位仪在进行出厂设置操作时应将自动校准设为无效,调整完成恢复自动校准时,应在停止状态下将输出正负端和参比零位端短接,恢复后拆除;所有恒电位仪在工作状态时,自动校准应设置为有效。

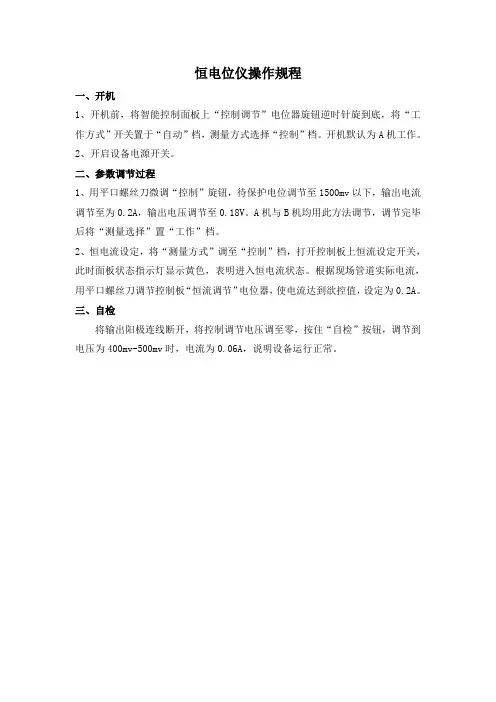

恒电位仪操作规程
一、开机
1、开机前,将智能控制面板上“控制调节”电位器旋钮逆时针旋到底,将“工作方式”开关置于“自动”档,测量方式选择“控制”档。
开机默认为A机工作。
2、开启设备电源开关。
二、参数调节过程
1、用平口螺丝刀微调“控制”旋钮,待保护电位调节至1500mv以下,输出电流调节至为0.2A,输出电压调节至0.18V。
A机与B机均用此方法调节,调节完毕后将“测量选择”置“工作”档。
2、恒电流设定,将“测量方式”调至“控制”档,打开控制板上恒流设定开关,此时面板状态指示灯显示黄色,表明进入恒电流状态。
根据现场管道实际电流,用平口螺丝刀调节控制板“恒流调节”电位器,使电流达到欲控值,设定为0.2A。
三、自检
将输出阳极连线断开,将控制调节电压调至零,按住“自检”按钮,调节到电压为400mv-500mv时,电流为0.06A,说明设备运行正常。

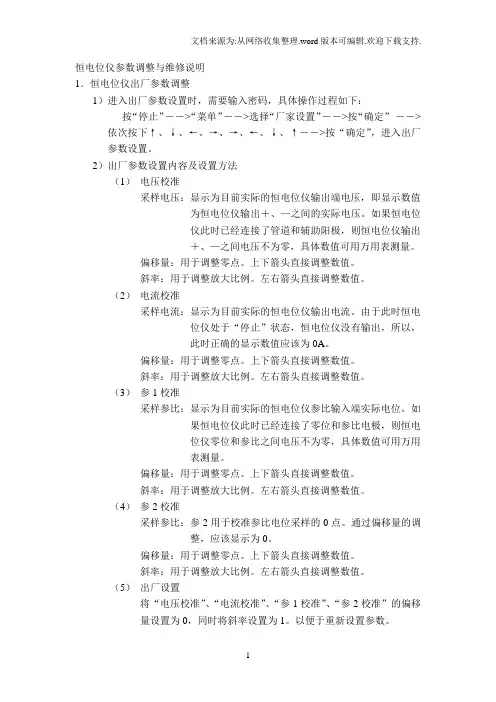

恒电位仪参数调整与维修说明1.恒电位仪出厂参数调整1)进入出厂参数设置时,需要输入密码,具体操作过程如下:按“停止”――>“菜单”――>选择“厂家设置”――>按“确定”――>依次按下↑、↓、←、→、→、←、↓、↑――>按“确定”,进入出厂参数设置。
2)出厂参数设置内容及设置方法(1)电压校准采样电压:显示为目前实际的恒电位仪输出端电压,即显示数值为恒电位仪输出+、—之间的实际电压。
如果恒电位仪此时已经连接了管道和辅助阳极,则恒电位仪输出+、—之间电压不为零,具体数值可用万用表测量。
偏移量:用于调整零点。
上下箭头直接调整数值。
斜率:用于调整放大比例。
左右箭头直接调整数值。
(2)电流校准采样电流:显示为目前实际的恒电位仪输出电流。
由于此时恒电位仪处于“停止”状态,恒电位仪没有输出,所以,此时正确的显示数值应该为0A。
偏移量:用于调整零点。
上下箭头直接调整数值。
斜率:用于调整放大比例。
左右箭头直接调整数值。
(3)参1校准采样参比:显示为目前实际的恒电位仪参比输入端实际电位。
如果恒电位仪此时已经连接了零位和参比电极,则恒电位仪零位和参比之间电压不为零,具体数值可用万用表测量。
偏移量:用于调整零点。
上下箭头直接调整数值。
斜率:用于调整放大比例。
左右箭头直接调整数值。
(4)参2校准采样参比:参2用于校准参比电位采样的0点。
通过偏移量的调整,应该显示为0。
偏移量:用于调整零点。
上下箭头直接调整数值。
斜率:用于调整放大比例。
左右箭头直接调整数值。
(5)出厂设置将“电压校准”、“电流校准”、“参1校准”、“参2校准”的偏移量设置为0,同时将斜率设置为1。
以便于重新设置参数。
(6)自动校准按“确定”,直接更改自动校准设置。
出现“√”时,表明自动校准有效,无“√”时,表明自动设置无效。
注意:恒电位仪在进行出厂设置操作时应将自动校准设为无效,调整完成恢复自动校准时,应在停止状态下将输出正负端和参比零位端短接,恢复后拆除;所有恒电位仪在工作状态时,自动校准应设置为有效。
恒电位仪的安装多通道恒电位仪可用于传感器等需要多工作电极同时测量的条件下或其它电化学应用。
仪器由数字信号发生器,多道选通数据手记系统,和多通道恒电位仪构成。
可用于八个工作电极与一个共用的参比电极和一个共用的对极处于同一电解池中的测量。
仪器也能用于八个独立电解池的测量。
多通道恒电位仪由数字信号发生器,多道选通数据手记系统,多通道恒电位仪和多通道高阻抗电位计构成。
作为多恒电仪可用于四个工作电极与一个共用的参比电极和一个共用的对极处于同一电解池中的测量。
仪器也能用于四个独立电解池的测量。
工作电极的电位范围为10V。
电流为10mA。
每个通道的工作电极可以独立掌控,包含开关,电位和电流测量灵敏度的设定。
第二至四通道的任一工作电极亦能被设为与通道相同的电位,从而能与通道的工作电极一样扫描或阶跃电位。
电流范围为10mA。
电流的下限可测至10pA。
在恒电位仪测量的同时,还能同步进行四个电位通道的测量。
多通道恒电位仪由外部计算机掌控,非常简单安装和使用。
不需要在计算机中插入其他电路板。
软件是32位或64位的多文件界面的视窗软件。
用户界面遵守视窗软件设计的基本规定。
假如用户谙习视窗环境,则无需用户手册就能顺当进行软件操作。
命令参数所用术语都是化学工谙习和常用的。
一些常用的命令都在工具栏上有相应的键。
从而使得这些命令的执行便利快捷。
软件还供给详尽完整的帮助系统。
恒电位仪的安装恒电位仪自身就是一台整流器下的一个分支,具有恒电位、恒电流功能。
只要仪器的放大倍数计算设计正确,取样信号特性与仪器输入输出特性有充足的线性一致,而且调整良好,恒电位仪在额定工作范围内可使被保护物通电点的电位与设定的掌控电位一致,误差一般在5mV以下。
正因其有使通电点电位保持近于恒定的性质,因此称为恒电位仪。
接下来说一下恒电位仪的安装。
1.恒电位仪相近应无拦阻通风、影响散热的设备;在安装恒电位仪时,应当心轻放,接线时应检查电源是否符合恒电位仪额定电压值。

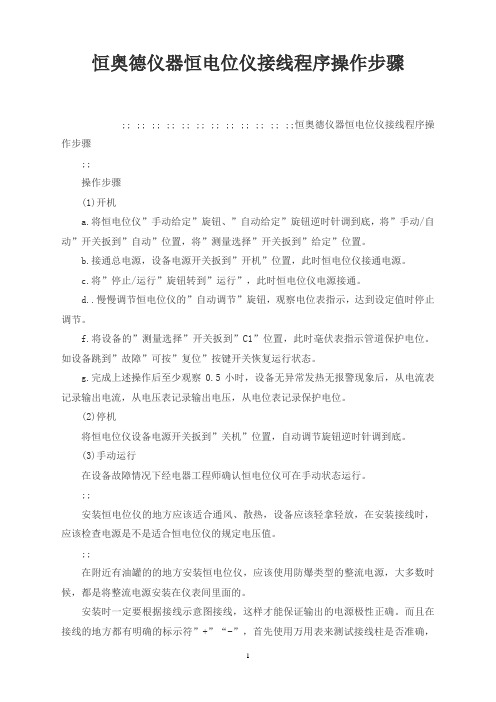

恒奥德仪器恒电位仪接线程序操作步骤;; ;; ;; ;; ;; ;; ;; ;; ;; ;; ;; ;;恒奥德仪器恒电位仪接线程序操作步骤;;操作步骤(1)开机a.将恒电位仪”手动给定”旋钮、”自动给定”旋钮逆时针调到底,将”手动/自动”开关扳到”自动”位置,将”测量选择”开关扳到”给定”位置。
b.接通总电源,设备电源开关扳到”开机”位置,此时恒电位仪接通电源。
c.将”停止/运行”旋钮转到”运行”,此时恒电位仪电源接通。
d..慢慢调节恒电位仪的”自动调节”旋钮,观察电位表指示,达到设定值时停止调节。
f.将设备的”测量选择”开关扳到”C1”位置,此时毫伏表指示管道保护电位。
如设备跳到”故障”可按”复位”按键开关恢复运行状态。
g.完成上述操作后至少观察0.5小时,设备无异常发热无报警现象后,从电流表记录输出电流,从电压表记录输出电压,从电位表记录保护电位。
(2)停机将恒电位仪设备电源开关扳到”关机”位置,自动调节旋钮逆时针调到底。
(3)手动运行在设备故障情况下经电器工程师确认恒电位仪可在手动状态运行。
;;安装恒电位仪的地方应该适合通风、散热,设备应该轻拿轻放,在安装接线时,应该检查电源是不是适合恒电位仪的规定电压值。
;;在附近有油罐的的地方安装恒电位仪,应该使用防爆类型的整流电源,大多数时候,都是将整流电源安装在仪表间里面的。
安装时一定要根据接线示意图接线,这样才能保证输出的电源极性正确。
而且在接线的地方都有明确的标示符”+”“-”,首先使用万用表来测试接线柱是否准确,然后尝试通电后再将电缆的接头密封起来装好,设备安装完成后机壳要保证持续的良好的接地性能。
在给安装好的恒电位仪通电使用之前,必须先测量出管道的自然电位,而且电位值应该在-0.6V左右,这里指的注意的是,如果管道上带有临时使用的阴极保护设备,这里测试的电位仪有可能会在-1.10V或者更低。
接着要测量阳极地床的电位情况,还有焦炭回填料包裹的阳极这里的电位值一般会在+0.20V~+0.30V CSE之间,注意:如果填料使用镀锌铁板圆筒。
恒电位仪调试
1、恒电位的调试
1)恒电位仪开机
2)按下“恒电位”按键
3)使用左右按键,将光标移动到预置电位,设置操作通过按上下箭头完成
4)按下“确定”按键,恒电位设置完成,保存预置电位值
5)按下“运行”按键,恒电位仪开始运行,运行指示灯亮
2、恒电流的调试
1)恒电位仪开机
2)按下“恒电流”按键
3)使用左右按键,将光标移动到预置电流,设置操作通过按上下箭头完成
4)按下“确定”按键,进入恒电流运行,此时可以继续调整电流输出大小,调整方式同上,此时的调整,将直接改变恒电位仪的输出电流大小
5)按下“返回”或“确定”键,返回主界面
6)按“运行”键,进入恒电流运行状态
3、断电的调试
1)按下“返回”按键,返回主界面
2)如果需要在“恒电位”模式下进行断电测试,则先将恒电位仪调整到恒电位模式
3)按下“测试”按键,测试指示灯亮,设备转入断电测试工作状态。
初始设置断电参数为“手动恢复”、“通电时间”1秒、“断电时间”3秒,观察运行指示灯和停止指示灯交替点亮,运行指示灯12秒,然后停止指示灯亮亮3秒,如此循环
4)要求人工停止测试,可以再次按下“测试”按键注意:
当停止指示灯亮时,设备停止输出,运行指示灯亮时,设备运行在设定状态,通过观察控制电位值变化过程分析保护效果及参比电位取样是否正常。
恒电位仪操作规程
阴极保护的设备的使用
恒电位仪操作规程
为确保恒电阴极保护控制柜的正常运行,特制定本操作规程,内容如下:
1、确保电网输入接线正确,快速插头连接良好。
2、保持恒电位仪市电断路器在“开”状态。
3、将配电盘的“手动切换开关”置“0”。
4、插上“双机自动切换器”电源,并打开电源开关。
5、合上“电源开关”,电源指示灯亮,电压表有数值显示。
6、相应恒电位移面板有电显示,“双机自动切换器”电源指示灯亮。
7、将“双机自动切换器”的“启用/禁止”开关拨到“1#机”,并将“状态选择开关”打在“自动”档。
当给定电压超过自然电位数值时,仪器将有电压和电流出现,到给定电压上升到需要的电位值为止。
检查此时的输出电压和输出电流均应在额定值之内。
8、根据需要,设定1#恒电位仪的工作方式,并进入运行状态,1#恒电位仪开始运行。
9、如果1#恒电位仪出现故障,将自动切换到2#恒电位移运行。
10、系统出现异常时,会发出声光报警,报警原因将显示在恒电位移液晶屏上,出现问题及时解决和汇报。
Model 3325 双恒电位仪快速安装指南 感谢您购买我们的产品。
本快速安装指南简要介绍了Model 3325双恒电位仪的基本设置方法。
有关详细信息, 请参阅以下网址上的仪器和软件的使用说明书。
请您务必在使用仪器前阅读以下的详细说明书。
/support-instrument-manual.html3.软件的安装和准备项目名称Qty A 电极连接线1B USB 线1C接地线(安装在主机上)1Quick manual12.主机部件名称4312部件名称1电极线连接端口2Cell Control 端口3USB 端口4接地线1.内含品项确认与Model 3325的通信※※STEP 1 将存有软件的USB 存储器(*)插入电脑, 双击“als3325en-inst.exe ”启动安装程序。
按照屏幕上的说明执行安装。
将在您的 C 驱动器上创建一个文件夹“als3325en”。
*需要单独购买软件 Model 3325 Software (English).STEP 2 安装前,请确认您计算机的Windows 版本。
对于 Windows 11, Windows 10 (1803及以上版本) , 打开USB 存储器中的“CP210x_Universal_Windows_Driver” 文件夹并安装 “silabser.inf ”。
对于 Windows 10 (早于1803版本), 打开STEP 1 中创建的C:驱动器中的 “als3325en” 文件夹, 并打开 “USB Driver” 文件夹。
双击 “CP210xVCPInstaller_x64.exe ” (64位版本) 或 “CP210xVCPInstaller_x86.exe ” (32位版本) 并继续安装。
有关详细信息, 请参阅专用软件随附的软件和驱动程序安装指南。
STEP 3 将电极线(A)和USB 线(B)分别插入 Model 3325 双恒电位仪背面的电极线连接端口和USB 端口, 然后将 USB 线(B) 连接到计算机。
恒电位仪的安装与调试过程安装恒电位仪之间的的电位测量,恒电位仪在通电以前首先要测量管道的自然电位,测量后得到的结果值应该在-0.60V左右(如果测量的管道已经带有临时的阴极保护措施,则测量得到的数值可能达到-1.10V甚至可能更负);接下里开始测量阳极地床的电位,焦炭回填料包裹的阳极,得到的电位值应该会在+0.20V~+0.30v CSE之间(如果测量使用的填料是用镀锌铁板材质的圆形筒预先包装好的,这样的测量得到的电位值可能会达到-0.90V)。
开启恒电位之前的测量工作非常重要,只有各处的电位测量准确,设置的电位低于管道的自然电位时,恒电位仪才有输出电流。
如果在测量时出现问题,比如阴、阳极电缆(正负极电缆)测量的电位数值很小,一般情况下表明阴、阳极电缆线中有断路。
恒电位仪的调试,将恒电位仪面板上“手动”、“自动”电位器逆时针旋转到尽头,再将电源开关合上,此时电源指示灯点亮。
恒电位仪手动输出调节:将控制面板上手动-自动开关转到手动挡。
然后顺时针旋转手动电位器,这时候恒电位仪输出的电压会逐渐增大。
接下来通过测量参比电极对零位的电位值来确定恒电位仪的输出电压的大小,这个时候手动调节输出已确定下来。
自动输出调节:将恒电位仪面板是的开关旋转到自动挡位电位器,这时候给定的点位表逐渐增大,输出电压和参比电极都会随着增加。
根据被保护管道需要的参比电位来确定恒电位仪给定的电位大小。
因此恒电位仪时可以根据客户的实际需要来确定手动或者自动形式的工作。
将恒电位仪上的调节稳
压电源面板的上限流电位器知道所需要的稳流值。
恒电位仪的故障排除,如果恒电位仪是采用的手动调节的输出是正常的,自动输出调节出的电位不正常这是属于参比电极出现的故障;如果检测到恒电位仪的输入电压是正常的,但是检测到电压和电流却没有数值,但是饱和电位时有显示的说明设定的电位时在管道上已有的电位。
在阴极保护系统中有阳极有断路的情况下,可以通过提高恒电位仪输出电压,查看输出电流的变化,如果不变就是阳极电缆有问题。
检测阳极和阴极的电缆是不是有断路可以通过提高恒电位仪的输出电压,测量输出电流是零,可以利用寻管仪电缆的断点。
