IC设计基础(流程、工艺、版图、器件)-笔试集锦

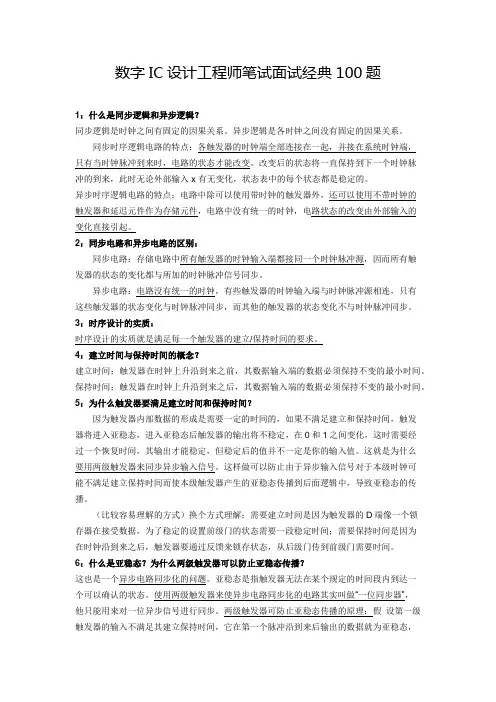

数字IC设计工程师笔试面试经典100题1：什么就是同步逻辑与异步逻辑？同步逻辑就是时钟之间有固定得因果关系。

异步逻辑就是各时钟之间没有固定得因果关系。

同步时序逻辑电路得特点：各触发器得时钟端全部连接在一起，并接在系统时钟端，只有当时钟脉冲到来时，电路得状态才能改变。

改变后得状态将一直保持到下一个时钟脉冲得到来，此时无论外部输入 x 有无变化，状态表中得每个状态都就是稳定得。

异步时序逻辑电路得特点：电路中除可以使用带时钟得触发器外，还可以使用不带时钟得触发器与延迟元件作为存储元件，电路中没有统一得时钟，电路状态得改变由外部输入得变化直接引起。

2：同步电路与异步电路得区别：同步电路：存储电路中所有触发器得时钟输入端都接同一个时钟脉冲源，因而所有触发器得状态得变化都与所加得时钟脉冲信号同步。

异步电路：电路没有统一得时钟，有些触发器得时钟输入端与时钟脉冲源相连，只有这些触发器得状态变化与时钟脉冲同步，而其她得触发器得状态变化不与时钟脉冲同步。

3：时序设计得实质：时序设计得实质就就是满足每一个触发器得建立/保持时间得要求。

4：建立时间与保持时间得概念？建立时间：触发器在时钟上升沿到来之前，其数据输入端得数据必须保持不变得最小时间。

保持时间：触发器在时钟上升沿到来之后，其数据输入端得数据必须保持不变得最小时间。

5：为什么触发器要满足建立时间与保持时间？因为触发器内部数据得形成就是需要一定得时间得，如果不满足建立与保持时间，触发器将进入亚稳态，进入亚稳态后触发器得输出将不稳定，在0与1之间变化，这时需要经过一个恢复时间，其输出才能稳定，但稳定后得值并不一定就是您得输入值。

这就就是为什么要用两级触发器来同步异步输入信号。

这样做可以防止由于异步输入信号对于本级时钟可能不满足建立保持时间而使本级触发器产生得亚稳态传播到后面逻辑中，导致亚稳态得传播。

（比较容易理解得方式）换个方式理解：需要建立时间就是因为触发器得D端像一个锁存器在接受数据，为了稳定得设置前级门得状态需要一段稳定时间；需要保持时间就是因为在时钟沿到来之后，触发器要通过反馈来锁存状态，从后级门传到前级门需要时间。

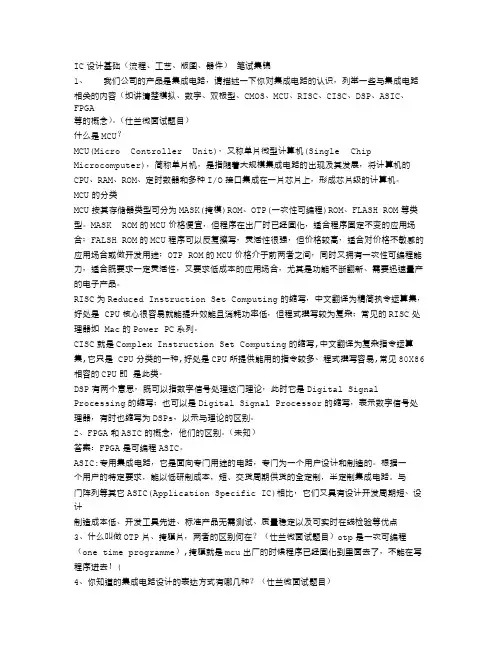

IC设计基础（流程、工艺、版图、器件）笔试集锦1、我们公司的产品是集成电路，请描述一下你对集成电路的认识，列举一些与集成电路相关的内容（如讲清楚模拟、数字、双极型、CMOS、MCU、RISC、CISC、DSP、ASIC、FPGA等的概念）。

（仕兰微面试题目）什么是MCU？MCU(Micro Controller Unit)，又称单片微型计算机(Single Chip Microcomputer)，简称单片机，是指随着大规模集成电路的出现及其发展，将计算机的CPU、RAM、ROM、定时数器和多种I/O接口集成在一片芯片上，形成芯片级的计算机。

MCU的分类MCU按其存储器类型可分为MASK(掩模)ROM、OTP(一次性可编程)ROM、FLASH ROM等类型。

MASK ROM的MCU价格便宜，但程序在出厂时已经固化，适合程序固定不变的应用场合；FALSH ROM的MCU程序可以反复擦写，灵活性很强，但价格较高，适合对价格不敏感的应用场合或做开发用途；OTP ROM的MCU价格介于前两者之间，同时又拥有一次性可编程能力，适合既要求一定灵活性，又要求低成本的应用场合，尤其是功能不断翻新、需要迅速量产的电子产品。

RISC为Reduced Instruction Set Computing的缩写，中文翻译为精简执令运算集，好处是CPU核心很容易就能提升效能且消耗功率低，但程式撰写较为复杂；常见的RISC处理器如Mac的Power PC系列。

CISC就是Complex Instruction Set Computing的缩写,中文翻译为复杂指令运算集,它只是CPU分类的一种,好处是CPU所提供能用的指令较多、程式撰写容易,常见80X86相容的CPU即是此类。

DSP有两个意思，既可以指数字信号处理这门理论，此时它是Digital Signal Processing的缩写；也可以是Digital Signal Processor的缩写，表示数字信号处理器，有时也缩写为DSPs，以示与理论的区别。

IC设计面试笔试题目集合分类笔试/面试题目集合分类--IC设计基础1、我们公司的产品是集成电路，请描述一下你对集成电路的认识，列举一些与集成电路相关的内容（如讲清楚模拟、数字、双极型、CMOS、MCU、RISC、CISC、DSP、ASIC、FPGA等的概念）。

（仕兰微面试题目）2、FPGA和ASIC的概念，他们的区别。

（未知）答案：FPGA是可编程ASIC。

ASIC:专用集成电路，它是面向专门用途的电路，专门为一个用户设计和制造的。

根据一个用户的特定要求，能以低研制成本，短、交货周期供货的全定制，半定制集成电路。

与门阵列等其它ASIC(Application Specific IC)相比，它们又具有设计开发周期短、设计制造成本低、开发工具先进、标准产品无需测试、质量稳定以及可实时在线检验等优点模拟电路1、基尔霍夫定理的内容是什么？（仕兰微电子）2、平板电容公式(C=εS/4πkd)。

（未知）3、最基本的如三极管曲线特性。

（未知）4、描述反馈电路的概念，列举他们的应用。

（仕兰微电子）5、负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反馈馈的优点（降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用）（未知）6、放大电路的频率补偿的目的是什么，有哪些方法？（仕兰微电子）7、频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法。

（未知）8、给出一个查分运放，如何相位补偿，并画补偿后的波特图。

（凹凸）9、基本放大电路种类（电压放大器，电流放大器，互导放大器和互阻放大器），优缺点，特别是广泛采用差分结构的原因。

（未知）10、给出一差分电路，告诉其输出电压Y+和Y-,求共模分量和差模分量。

（未知）11、画差放的两个输入管。

（凹凸）12、画出由运放构成加法、减法、微分、积分运算的电路原理图。

并画出一个晶体管级的运放电路。

数字IC设计工程师笔试面试经典100题1：什么是同步逻辑和异步逻辑？同步逻辑是时钟之间有固定的因果关系。

异步逻辑是各时钟之间没有固定的因果关系。

同步时序逻辑电路的特点：各触发器的时钟端全部连接在一起，并接在系统时钟端，只有当时钟脉冲到来时，电路的状态才能改变。

改变后的状态将一直保持到下一个时钟脉冲的到来，此时无论外部输入 x 有无变化，状态表中的每个状态都是稳定的。

异步时序逻辑电路的特点：电路中除可以使用带时钟的触发器外，还可以使用不带时钟的触发器和延迟元件作为存储元件，电路中没有统一的时钟，电路状态的改变由外部输入的变化直接引起。

2：同步电路和异步电路的区别：同步电路：存储电路中所有触发器的时钟输入端都接同一个时钟脉冲源，因而所有触发器的状态的变化都与所加的时钟脉冲信号同步。

异步电路：电路没有统一的时钟，有些触发器的时钟输入端与时钟脉冲源相连，只有这些触发器的状态变化与时钟脉冲同步，而其他的触发器的状态变化不与时钟脉冲同步。

3：时序设计的实质：时序设计的实质就是满足每一个触发器的建立/保持时间的要求。

4：建立时间与保持时间的概念？建立时间：触发器在时钟上升沿到来之前，其数据输入端的数据必须保持不变的最小时间。

保持时间：触发器在时钟上升沿到来之后，其数据输入端的数据必须保持不变的最小时间。

5：为什么触发器要满足建立时间和保持时间？因为触发器内部数据的形成是需要一定的时间的，如果不满足建立和保持时间，触发器将进入亚稳态，进入亚稳态后触发器的输出将不稳定，在0和1之间变化，这时需要经过一个恢复时间，其输出才能稳定，但稳定后的值并不一定是你的输入值。

这就是为什么要用两级触发器来同步异步输入信号。

这样做可以防止由于异步输入信号对于本级时钟可能不满足建立保持时间而使本级触发器产生的亚稳态传播到后面逻辑中，导致亚稳态的传播。

（比较容易理解的方式）换个方式理解：需要建立时间是因为触发器的D端像一个锁存器在接受数据，为了稳定的设置前级门的状态需要一段稳定时间；需要保持时间是因为在时钟沿到来之后，触发器要通过反馈来锁存状态，从后级门传到前级门需要时间。

数字IC找工作常考笔试题1、状态机要注意的是状态机采用的编码、组合逻辑与时序逻辑的编写规则；2、分频器偶数分频、奇数分频以及小数分频；3、时序分析会分析时序逻辑电路的时序，计算关健路径的slack，包括存在锁存器的情况下的时序分析，metastability、竞争冒险以及这些现象的解决方法；4、perl编程比如perl统计出一段字母中每个字母的重复次数；5、小题一般都是IC方面的基本常识，比如棍图，systemverilog的优点，ASIC与FPGA之间代码如何移植等等。

6、国民的面试题：给出一个配置信号C，范围是0~15。

同时给出一个待毛刺的信号A和时钟信号clk。

毛刺的定义是持续时间小于等于C拍。

要求是滤掉毛刺，设计一个系统，要求细化到能写verilog的程度，并说明优缺点。

比如C=3，即是滤掉持续时间小于等于3拍的突变信号7、同步电路和异步电路的区别是什么？（仕兰微电子）8、什么是同步逻辑和异步逻辑？（汉王笔试）9、什么是"线与"逻辑，要实现它，在硬件特性上有什么具体要求？（汉王笔试）10、setup time和hold time(1)什么是Setup和Holdup时间？（汉王笔试）(2)setup和holdup时间,区别.（南山之桥）(3)解释setup time和hold time的定义和在时钟信号延迟时的变化。

(4)解释setup和hold time violation，画图说明，并说明解决办法。

（威盛VIA2003.11.06上海笔试试题）(5)给了reg的setup,hold时间，求中间组合逻辑的delay范围。

（飞利浦－大唐笔试）(6)时钟周期为T,触发器D1的建立时间最大为T1max，最小为T1min。

组合逻辑电路最大延迟为T2max,最小为T2min。

问，触发器D2的建立时间T3和保持时间应满足什么条件。

（华为）(7)给出某个一般时序电路的图，有Tsetup,Tdelay,Tck->q,还有clock的delay,写出决定最大时钟的因素，同时给出表达式。

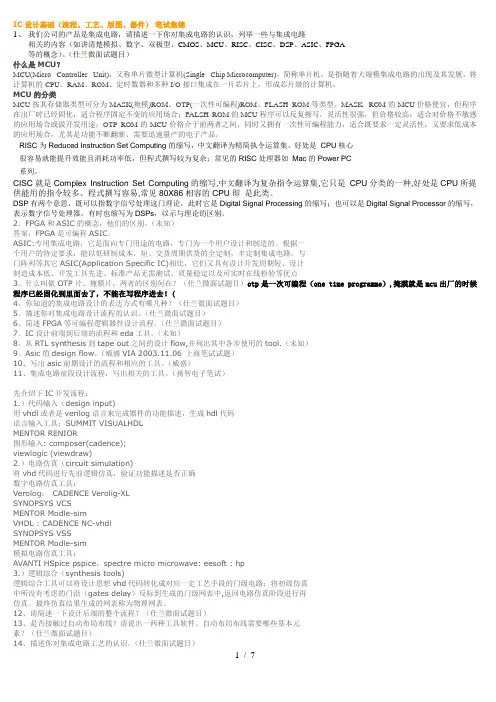

IC设计基础（流程、工艺、版图、器件）笔试集锦1、我们公司的产品是集成电路，请描述一下你对集成电路的认识，列举一些与集成电路相关的内容（如讲清楚模拟、数字、双极型、CMOS、MCU、RISC、CISC、DSP、ASIC、FPGA等的概念）。

（仕兰微面试题目）什么是MCU？MCU(Micro Controller Unit)，又称单片微型计算机(Single Chip Microcomputer)，简称单片机，是指随着大规模集成电路的出现及其发展，将计算机的CPU、RAM、ROM、定时数器和多种I/O接口集成在一片芯片上，形成芯片级的计算机。

MCU的分类MCU按其存储器类型可分为MASK(掩模)ROM、OTP(一次性可编程)ROM、FLASH ROM等类型。

MASK ROM的MCU价格便宜，但程序在出厂时已经固化，适合程序固定不变的应用场合；FALSH ROM的MCU程序可以反复擦写，灵活性很强，但价格较高，适合对价格不敏感的应用场合或做开发用途；OTP ROM的MCU价格介于前两者之间，同时又拥有一次性可编程能力，适合既要求一定灵活性，又要求低成本的应用场合，尤其是功能不断翻新、需要迅速量产的电子产品。

RISC为Reduced Instruction Set Computing的缩写，中文翻译为精简执令运算集，好处是CPU核心很容易就能提升效能且消耗功率低，但程式撰写较为复杂；常见的RISC处理器如Mac的Power PC系列。

CISC就是Complex Instruction Set Computing的缩写,中文翻译为复杂指令运算集,它只是CPU分类的一种,好处是CPU所提供能用的指令较多、程式撰写容易,常见80X86相容的CPU即是此类。

DSP有两个意思，既可以指数字信号处理这门理论，此时它是Digital Signal Processing的缩写；也可以是Digital Signal Processor的缩写，表示数字信号处理器，有时也缩写为DSPs，以示与理论的区别。

集成电路设计基础（工艺、版图、流程、器件）1、什么叫Latchup，如何预防闩锁效应?（仕兰、科广试题）Q1为一纵向PNP BJT, 基极(base)是nwell, 基极到集电极(collector)的增益可达数百倍；Q2是一横向的NPN BJT，基极为P substrate，到集电极的增益可达数十倍；Rwell是nwell的寄生电阻；Rsub是substrate电阻。

以上四元件构成可控硅（SCR）电路，当无外界干扰未引起触发时，两个BJT 处于截止状态，集电极电流是C-B的反向漏电流构成，电流增益非常小，此时Latch up不会产生。

当其中一个BJT的集电极电流受外部干扰突然增加到一定值时，会反馈至另一个BJT，从而使两个BJT因触发而导通，VDD至GND（VSS）间形成低抗通路，Latch up由此而产生。

产生Latch up 的具体原因：• 芯片一开始工作时VDD变化导致nwell和P substrate间寄生电容中产生足够的电流，当VDD变化率大到一定地步，将会引起Latch up。

• 当I/O的信号变化超出VDD-GND（VSS）的范围时，有大电流在芯片中产生，也会导致SCR的触发。

• E SD静电加压，可能会从保护电路中引入少量带电载子到well或substrate中，也会引起SCR的触发。

• 当很多的驱动器同时动作，负载过大使power和gnd突然变化，也有可能打开SCR的一个BJT。

• Well 侧面漏电流过大。

消除“Latch-up”效应的方法：版图设计时：①为减小寄生电阻Rs和Rw，版图设计时采用双阱工艺、多增加电源和地接触孔数目，加粗电源线和地线，对接触进行合理规划布局，减小有害的电位梯度；②避免source和drain的正向偏压；③使用Guard ring: P+ ring环绕nmos并接GND；N+ ring环绕pmos并接VDD，一方面可以降低Rwell和Rsub的阻值，另一方面可阻止载流子到达BJT的基极。

EE笔试/面试题目集合分类--IC设计基础1、我们公司的产品是集成电路，请描述一下你对集成电路的认识，列举一些与集成电路相关的内容（如讲清楚模拟、数字、双极型、CMOS、MCU、RISC、CISC、DSP、ASIC、FPGA等的概念）。

（仕兰微面试题目）2、FPGA和ASIC的概念，他们的区别。

（未知）答案：FPGA是可编程ASIC。

ASIC:专用集成电路，它是面向专门用途的电路，专门为一个用户设计和制造的。

根据一个用户的特定要求，能以低研制成本，短、交货周期供货的全定制，半定制集成电路。

与门阵列等其它ASIC(Application Specific IC)相比，它们又具有设计开发周期短、设计制造成本低、开发工具先进、标准产品无需测试、质量稳定以及可实时在线检验等优点模拟电路1、基尔霍夫定理的内容是什么？（仕兰微电子）2、平板电容公式(C=εS/4πkd)。

（未知）3、最基本的如三极管曲线特性。

（未知）4、描述反馈电路的概念，列举他们的应用。

（仕兰微电子）5、负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反馈馈的优点（降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用）（未知）6、放大电路的频率补偿的目的是什么，有哪些方法？（仕兰微电子）7、频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法。

（未知）8、给出一个查分运放，如何相位补偿，并画补偿后的波特图。

（凹凸）9、基本放大电路种类（电压放大器，电流放大器，互导放大器和互阻放大器），优缺点，特别是广泛采用差分结构的原因。

（未知）10、给出一差分电路，告诉其输出电压Y+和Y-,求共模分量和差模分量。

（未知）11、画差放的两个输入管。

（凹凸）12、画出由运放构成加法、减法、微分、积分运算的电路原理图。

并画出一个晶体管级的运放电路。

（仕兰微电子）13、用运算放大器组成一个10倍的放大器。

IC设计基础（流程、工艺、版图、器件）笔试集锦1、我们公司的产品是集成电路，请描述一下你对集成电路的认识，列举一些与集成电路相关的内容（如讲清楚模拟、数字、双极型、CMOS、MCU、RISC、CISC、DSP、ASIC、FPGA等的概念）。

（仕兰微面试题目）什么是MCU？MCU(Micro Controller Unit)，又称单片微型计算机(Single Chip Microcomputer)，简称单片机，是指随着大规模集成电路的出现及其发展，将计算机的CPU、RAM、ROM、定时数器和多种I/O接口集成在一片芯片上，形成芯片级的计算机。

MCU的分类MCU按其存储器类型可分为MASK(掩模)ROM、OTP(一次性可编程)ROM、FLASH ROM 等类型。

MASK ROM的MCU价格便宜，但程序在出厂时已经固化，适合程序固定不变的应用场合；FALSH ROM的MCU程序可以反复擦写，灵活性很强，但价格较高，适合对价格不敏感的应用场合或做开发用途；OTP ROM的MCU价格介于前两者之间，同时又拥有一次性可编程能力，适合既要求一定灵活性，又要求低成本的应用场合，尤其是功能不断翻新、需要迅速量产的电子产品。

RISC为Reduced Instruction Set Computing的缩写，中文翻译为精简执令运算集，好处是 CPU核心很容易就能提升效能且消耗功率低，但程式撰写较为复杂；常见的RISC处理器如 Mac的Power PC系列。

CISC就是Complex Instruction Set Computing的缩写,中文翻译为复杂指令运算集,它只是 CPU分类的一种,好处是CPU所提供能用的指令较多、程式撰写容易,常见80X86相容的CPU即是此类。

DSP有两个意思，既可以指数字信号处理这门理论，此时它是Digital Signal Processing的缩写；也可以是Digital Signal Processor的缩写，表示数字信号处理器，有时也缩写为DSPs，以示与理论的区别。

数字ic设计笔试题
数字IC设计是集成电路设计的一个重要领域，涉及到数字电路的设计、验证和实现。

数字IC设计笔试题通常涉及到数字电路的基本原理、逻辑设计、Verilog/VHDL编程、时序分析等方面的知识。

下面我将从这些方面为你回答数字IC设计笔试题。

1. 数字电路的基本原理，数字IC设计的基础是数字电路的基本原理，包括布尔代数、逻辑门、触发器、计数器等。

笔试题可能涉及到这些基本原理的应用和分析，例如逻辑门的组合与时序电路设计、计数器的设计和应用等。

2. 逻辑设计，逻辑设计是数字IC设计的核心内容，包括组合逻辑和时序逻辑设计。

笔试题可能涉及到逻辑方程式的化简、逻辑门的选择和优化、多路选择器和编码器的设计等。

3. Verilog/VHDL编程，Verilog和VHDL是数字IC设计中常用的硬件描述语言，用于描述数字电路的行为和结构。

笔试题可能涉及到Verilog/VHDL的语法、模块化设计、状态机的描述等。

4. 时序分析，时序分析是数字IC设计中重要的一环，用于分
析电路的时序性能和稳定性。

笔试题可能涉及到时钟周期的估算、时序违规的分析和修复、时序约束的设置等。

5. 验证和实现，数字IC设计的验证和实现是设计流程中的关键环节，包括仿真验证、综合和布局布线。

笔试题可能涉及到仿真测试用例的编写、综合优化和布局布线的原理等。

综上所述，数字IC设计笔试题涉及到的内容非常广泛，需要考生具备扎实的数字电路基础知识、Verilog/VHDL编程能力和时序分析能力。

希望以上回答能够帮助你更全面地了解数字IC设计笔试题的内容。

第一部分：基础篇（该部分共有试题8题,为必答题，每位应聘者按自己对问题的理解去回答，尽可能多回答你所知道的内容。

若不清楚就写不清楚）。

1、我们公司的产品是集成电路，请描述一下你对集成电路的认识，列举一些与集成电路相关的内容（如讲清楚模拟、数字、双极型、CMOS、MCU、RISC、CISC、DSP、ASIC、FPGA等的概念）。

数字集成电路是将元器件和连线集成于同一半导体芯片上而制成的数字逻辑电路或系统。

模拟信号，是指幅度随时间连续变化的信号。

例如，人对着话筒讲话，话筒输出的音频电信号就是模拟信号，收音机、收录机、音响设备及电视机中接收、放大的音频信号、电视信号，也是模拟信号。

数字信号，是指在时间上和幅度上离散取值的信号，例如，电报电码信号，按一下电键，产生一个电信号，而产生的电信号是不连续的。

这种不连续的电信号，一般叫做电脉冲或脉冲信号，计算机中运行的信号是脉冲信号，但这些脉冲信号均代表着确切的数字，因而又叫做数字信号。

在电子技术中，通常又把模拟信号以外的非连续变化的信号，统称为数字信号。

FPGA是英文Field－Programmable Gate Array的缩写，即现场可编程门阵列，它是在PAL、GAL、EPLD等可编程器件的基础上进一步发展的产物。

它是作为专用集成电路（ASIC）领域中的一种半定制电路而出现的，既解决了定制电路的不足，又克服了原有可编程器件门电路数有限的缺点。

2、你认为你从事研发工作有哪些特点？3、基尔霍夫定理的内容是什么？基尔霍夫电流定律:流入一个节点的电流总和等于流出节点的电流总和。

基尔霍夫电压定律:环路电压的总和为零。

欧姆定律: 电阻两端的电压等于电阻阻值和流过电阻的电流的乘积。

4、描述你对集成电路设计流程的认识。

5、描述你对集成电路工艺的认识。

把电路所需要的晶体管、二极管、电阻器和电容器等元件用一定工艺方式制作在一小块硅片、玻璃或陶瓷衬底上，再用适当的工艺进行互连，然后封装在一个管壳内，使整个电路的体积大大缩小，引出线和焊接点的数目也大为减少。

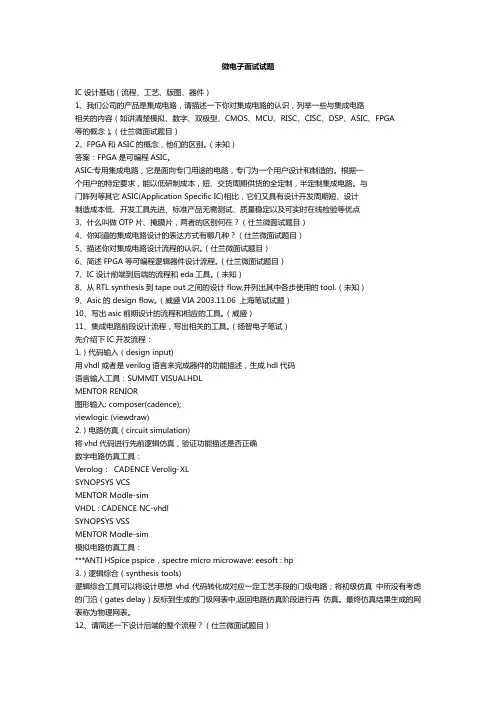

电子公司IC设计基础笔试题电子公司ic设计基础笔试题:一、fpga和asic的概念，他们的区别。

(未知)答案：fpga是可编程asic。

asic:专用集成电路，它是面向专门用途的电路，专门为一个用户设计和制造的。

按照一个用户的特定要求，能以低研制本钱，短、交货周期供货的全定制，半定制集成电路。

与门阵列等其它asic(application specific ic)相较，它们又具有设计开发周期短、设计制造本钱低、开发工具先进、标准产品无需测试、质量稳定和可实时在线查验等长处二、咱们公司的产品是集成电路，请描述一下你对集成电路的熟悉，列举一些与集成电路相关的内容(如讲清楚模拟、数字、双极型、cmos、mcu、risc、cisc、dsp、asic、fpga等的概念)。

(仕兰微面试题目)3、什么叫做otp片、掩膜片，二者的区别安在?(仕兰微面试题目)4、你知道的集成电路设计的表达方式有哪几种?(仕兰微面试题目)五、描述你对集成电路设计流程的熟悉。

(仕兰微面试题目)六、简述fpga等可编程逻辑器件设计流程。

(仕兰微面试题目)7、ic设计前端到后端的流程和eda工具。

(未知)八、从rtl synthesis到tape out之间的设计flow,并列出其中各步利用的tool.(未知)九、asic的design flow。

(威盛via 上海笔试试题)10、写出asic前期设计的流程和相应的工具。

(威盛)1一、集成电路前段设计流程，写出相关的工具。

(扬智电子笔试)先介绍下ic开发流程：1.)代码输入(design input)用vhdl或是verilog语言来完成器件的功能描述，生成hdl代码语言输入工具：summit visualhdlmentor renior图形输入: composer(cadence);viewlogic (viewdraw)2.)电路仿真(circuit simulation)将vhd代码进行先前逻辑仿真，验证功能描述是不是正确数字电路仿真工具：verolog：cadence verolig-xlsynopsys vcsmentor modle-simvhdl : cadence nc-vhdlsynopsys vssmentor modle-sim模拟电路仿真工具：***anti hspice pspice，spectre micro microwave: eesoft : hp3.)逻辑综合(synthesis tools)逻辑综合工具可以将设计思想vhd代码转化成对应必然工艺手腕的门级电路;将低级仿真中所没有考虑的门沿(gates delay)反标到生成的门级网表中,返回电路仿真阶段进行再仿真。

2023年芯原笔试题随着科技的发展和社会的进步，芯片技术在各个领域的应用变得越来越广泛。

作为一家专注于芯片设计和开发的公司，芯原在2023年推出了一系列的笔试题，以选拔优秀的人才加入公司的研发团队。

下面将分别介绍几道芯原的笔试题。

题目一：芯片设计基础请简要阐述芯片设计的基本流程，并从逻辑设计、物理设计和验证测试三个方面，详细描述每个阶段的主要工作内容和所需技能。

芯片设计是将电子电路和功能集成在一块芯片上的过程。

其基本流程包括：需求分析、逻辑设计、物理设计、验证测试和制造流程。

在逻辑设计阶段，设计工程师需要根据需求分析的结果，确定芯片的逻辑结构和功能。

这一阶段的主要工作包括：功能分析、模块划分、电路设计、逻辑优化和综合等。

设计工程师需要熟悉数字电路设计和硬件描述语言，如Verilog或VHDL。

物理设计阶段是将逻辑设计的结果转化为物理结构，并确定芯片的版图。

这一阶段的主要工作包括：芯片分区与布局、电路连接规划、时序优化和功耗分析等。

设计工程师需要熟悉物理设计工具和芯片布局规则，如Cadence等。

验证测试阶段是对设计的芯片进行功能验证和性能测试。

这一阶段的主要工作包括：测试方案制定、测试用例设计、仿真验证和硬件验证等。

设计工程师需要熟悉测试方法和工具，如ModelSim和信号发生器等。

题目二：功耗优化与热管理请结合芯片设计的实际案例，讨论如何进行功耗优化和热管理，以提高芯片的性能和可靠性。

功耗优化和热管理在芯片设计中起着重要的作用，能够提高芯片的性能和可靠性。

以下是一些常用的方法和技术。

首先，可以通过优化芯片的电路结构和设计，减少功耗。

例如，采用低功耗的电路结构、优化时序和功耗分析，以减少芯片的能耗。

其次，可以使用动态电压频率调节（DVFS）技术，根据芯片的工作负载调整供电电压和时钟频率。

这种技术能够根据实际需求提供所需的性能，并减少功耗。

另外，热管理也是重要的一环。

芯片在工作过程中会产生大量的热量，如果不能有效地进行热管理，可能会导致芯片的性能下降甚至故障。
