一、交底目的为确保电缆头制作过程中的安全，预防事故发生，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。
二、适用范围本交底适用于所有参与电缆头制作施工的作业人员。
三、安全注意事项1. 施工准备- 电缆终端头型号、规格应符合电压等级、使用环境及设计要求。
- 电缆终端头，应由电缆附件厂家配套供应，其主要部件、附件应齐全，绝缘套管不得有裂纹、损伤，并有使用说明书及合格证。
- 电缆绝缘胶的型号及电压等级应符合要求，并应有理化及电气性能试验单及合格证。
- 金属紧固件，均应用热镀锌件。
- 其他辅料有：黑玻璃漆带，封铅、硬脂酸，铜绞线、白布、黄铅粉、甘油、汽油、电缆油等。
2. 施工环境- 室外电缆终端头的制作应选择晴朗无风的天气施工，环境温度在5℃以上，其空气相对湿度在70%以下。
- 施工现场及其周围应清洁干燥，操作平台要牢固，四角应搭设防风栅。
3. 机具设备- 制作机具：防风栅、塑料布、油压接线钳、喷灯、铁壶、铝壶、搪瓷盘、铝锅、铁勺、漏勺、手套、漏斗、电炉子、钢锯、钢丝刷，温度计、剪刀等。
- 安装机具：滑车、大绳、扳手、台钻、电焊机和气焊工具等。
- 测试工具：摇表、钢卷尺、钢板尺及试验仪器等。
4. 操作工艺- 连接设备：将已制作好终端头的电缆，固定在预先做好的电缆头支架上，并将芯线分开。
根据接线端子的型号选用螺栓，将电缆接线端子压接在设备上，注意应使螺栓由下向上或从内向外穿，平垫和弹簧垫应安装齐全。
- 摇测电缆绝缘：选用1000V摇表，对电缆进行摇测，绝缘电阻应在10M以上。
电缆摇测完毕后，应将芯线分别对地放电。
5. 成品保护- 电缆头制作完毕后，应立即与设备连接，不得乱放，以防损伤。
- 在电缆头附近进行明火作业时，应注意将电缆头保护好，防止将电缆头烧坏或烤伤。
6. 质量问题- 焊接部位处理时，将钢带锉出新茬，焊接使用电烙铁不得小于500W，避免地线焊接不牢。
- 接线端子与芯线截面必须配套，压接时模具与芯线应规格一致，压接数量不得小于2道，避免电缆芯线与接线端子压接不紧固。

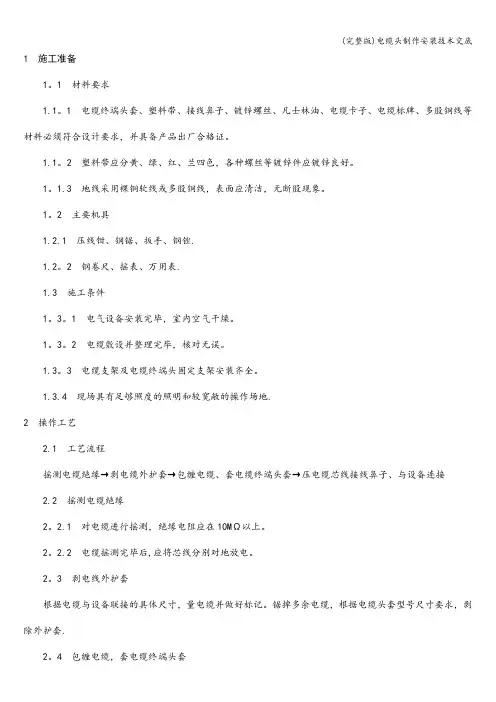

1 施工准备1。
1 材料要求1.1。
1 电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求，并具备产品出厂合格证。
1.1。
2 塑料带应分黄、绿、红、兰四色，各种螺丝等镀锌件应镀锌良好。
1。
1.3 地线采用裸铜软线或多股铜线，表面应清洁，无断股现象。
1。
2 主要机具1.2.1 压线钳、钢锯、扳手、钢锉.1.2。
2 钢卷尺、摇表、万用表.1.3 施工条件1。
3。
1 电气设备安装完毕，室内空气干燥。
1。
3。
2 电缆敷设并整理完毕，核对无误。
1.3。
3 电缆支架及电缆终端头固定支架安装齐全。
1.3.4 现场具有足够照度的照明和较宽敞的操作场地.2 操作工艺2.1 工艺流程摇测电缆绝缘→剥电缆外护套→包缠电缆、套电缆终端头套→压电缆芯线接线鼻子、与设备连接2.2 摇测电缆绝缘2。
2.1 对电缆进行摇测，绝缘电阻应在10MΩ以上。
2。
2.2 电缆摇测完毕后,应将芯线分别对地放电。
2。
3 剥电线外护套根据电缆与设备联接的具体尺寸，量电缆并做好标记。
锯掉多余电缆，根据电缆头套型号尺寸要求，剥除外护套.2。
4 包缠电缆，套电缆终端头套2.4.1 剥去电缆统包绝缘层，将电缆头套下部先套入电缆。
2.4。
2 根据电缆头的型号尺寸，按照电缆头套长度和内径，用塑料带采用半叠法包缠电缆.塑料带包缠应紧密,形状呈枣核状。
2.4.3 将电缆头套上部套上，与下部对接、套严。
2.5 压电缆芯线接线鼻子2。
5。
1 从芯线端头量出长度为线鼻子的深度,另加5mm，剥去电缆芯线绝缘，并在芯绒上涂上凡士林。
2.5.2 将芯线插入接线鼻子内，用压线钳子压紧接线鼻子，压接应在两道以上.2.5。
3 根据不同的相位，使用黄、绿、红、兰四色塑料带分别包缠电缆各芯线至接线鼻子的压接部位。
2。
5.4 将作好终端头的电缆，固定在预先做好的电缆头支架上，并将芯线分开。
2.5.5 根据接线端子的型号，选用螺栓将电缆接线端子压接在设备上,注意应使螺栓由上向下或从内向外穿，平垫和弹簧垫应安装齐全。

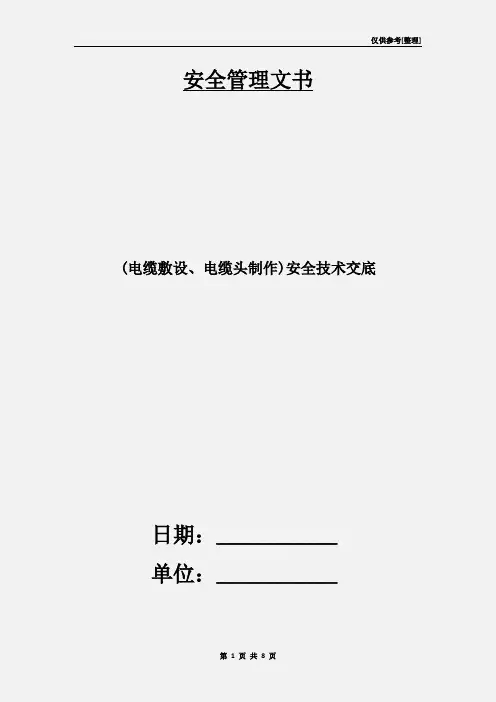

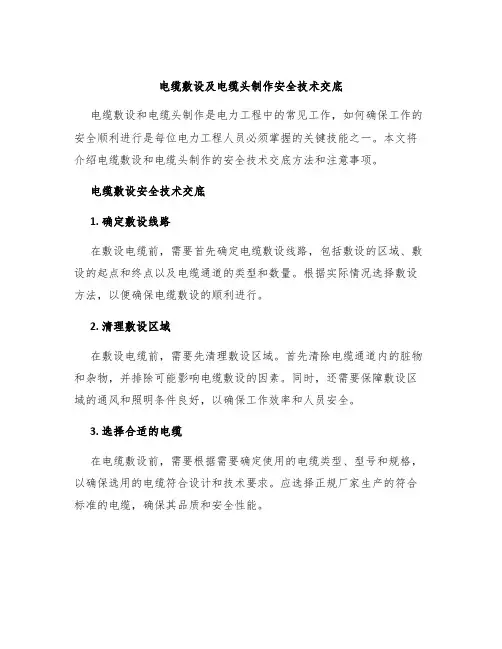

仅供参考[整理] 安全管理文书(电缆敷设、电缆头制作)安全技术交底日期：__________________单位：__________________第1 页共8 页(电缆敷设、电缆头制作)安全技术交底一、电缆敷设（1）电缆盘就位可用起重机或人工将电缆盘放置指定位置，电缆在装卸的过程中，设专人负责统一指挥，指挥人员发出的指挥信号必须清晰、准确。
（2）采用吊车装卸时，装卸电缆盘孔中应有盘轴，起吊钢丝绳套在轴的两端，不应直接穿在盘孔中起吊。
人工移动电缆盘前，应检查线盘是否牢固，电缆两端应固定，线圈不应松弛，电缆盘只允许短距离滚动，滚动时滚动方向必须与线盘上箭头指示方向一致。
（3）根据电缆长度和截面，选用的牵引绳长度比电缆长30～50m。
牵引绳连接必须牢固。
其连接点应选用防捻器。
布放电缆滑轮，直线部分应每隔2.5～3m设置直线滑轮，确保电缆不与地面摩擦，所有滑轮必须形成直线。
弯曲部分采用转弯滑轮，并控制电缆弯曲半径和侧压力。
电缆允许最小弯曲半径应符合下表规定。
在关键部位应有专人监视（如转弯位、管口、与其他管道交叉的部位）。
注：D表示电缆直径，mm。
（4）电缆敷设时，不应损坏电缆沟、隧道、电缆井和人井的防水层。
（5）电力电缆在终端头与接头附近宜留有备用长度。
（6）并联使用的电力电缆，如设计没要求时，其长度、型号、规格应相同。
（7）电缆敷设时，可用人力拉引或机械牵引，电缆应从电缆盘的上端引出，不应使电缆在支架上及地面磨擦拖拉。
对于较重的电缆盘，应考虑加装电缆盘制动装置。
电缆走动时，严禁用手搬动电缆及滑轮。
第 2 页共 8 页（8）敷设电缆时，机械敷设电缆速度不宜超过15m/min，并监测侧压力和拉力不超过允许强度。
在较复杂的路径上敷设电缆时，其速度应适当放缓。
机械敷设时电缆最大允许牵引强度不宜大于下表数值。
（9）电力电缆在切断后，应将端头立即做好防潮密封，以免水分侵入电缆内部。
（10）若电缆沟内并列敷设多条电缆，其中间接头位置应错开。

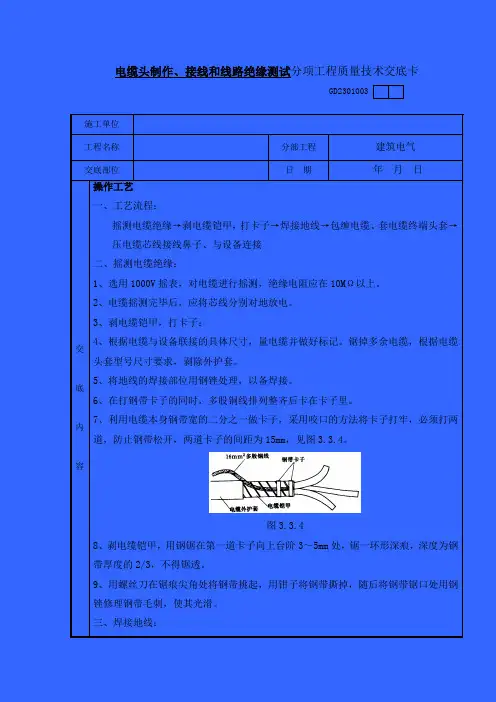

GD2301003施工单位工程名称分部工程建筑电气交底部位日期年月日交底内容操作工艺一、工艺流程：摇测电缆绝缘→剥电缆铠甲，打卡子→焊接地线→包缠电缆、套电缆终端头套→压电缆芯线接线鼻子、与设备连接二、摇测电缆绝缘：1、选用1000V摇表，对电缆进行摇测，绝缘电阻应在10MΩ以上。
2、电缆摇测完毕后，应将芯线分别对地放电。
3、剥电缆铠甲，打卡子：4、根据电缆与设备联接的具体尺寸，量电缆并做好标记。
锯掉多余电缆，根据电缆头套型号尺寸要求，剥除外护套。
5、将地线的焊接部位用钢锉处理，以备焊接。
6、在打钢带卡子的同时，多股铜线排列整齐后卡在卡子里。
7、利用电缆本身钢带宽的二分之一做卡子，采用咬口的方法将卡子打牢，必须打两道，防止钢带松开，两道卡子的间距为15mm，见图3.3.4。
图3.3.48、剥电缆铠甲，用钢锯在第一道卡子向上台阶3～5mm处，锯一环形深痕，深度为钢带厚度的2/3，不得锯透。
9、用螺丝刀在锯痕尖角处将钢带挑起，用钳子将钢带撕掉，随后将钢带锯口处用钢锉修理钢带毛刺，使其光滑。
三、焊接地线：GD2301003施工单位工程名称分部工程建筑电气交底部位日期年月日1、地线采用焊锡焊接于电缆钢带上，焊接应牢固，不应有虚焊现象，应注意不要将电缆烫伤。
必须焊在两层钢带上。
四、包缠电缆，套电缆终端头套：1、剥去电缆统包绝缘层，将电缆头套下部先套入电缆。
2、根据电缆头的型号尺寸，按照电缆头套长度和内径，用塑料带采用半叠法包缠电缆。
塑料带包缠应紧密，形状呈枣核状（图3.5.2）。
图3.5.2图3.5.33、将电缆头套上部套上，与下部对接、套严（图3.5.3）。
五、压电缆芯线接线鼻子：1、从芯线端头量出长度为线鼻子的深度，另加5mm，剥去电缆芯线绝缘，并在芯线上涂上凡士林。
2、将芯线插入接线鼻子内，用压线钳子压紧接线鼻子，压接应在两道以上。
3、根据不同的相位，使用黄、绿、红、黑四色塑料带分别包缠电缆各芯线至接线鼻子的压接部位。

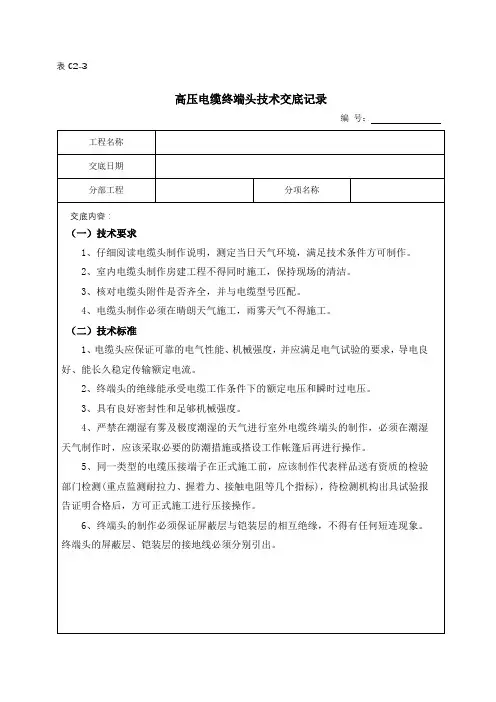

表C2-3
高压电缆终端头技术交底记录
编号：
（三）施工流程图
（四）质量及标准
1、施工环境要保证清洁，无尘。
相对湿度不应超过75%，温度应高于5摄氏度。
2、电缆终端的制作应在水平状态下地进行，完成后再竖直安装。
3、剥切电缆护层、铠装带和屏蔽层时不得损伤芯线绝缘，屏蔽层的端部要平整，不得有毛刺。
4、固定电缆终端的时候，注意不要使电缆发生扭曲。
5、高压电缆头的电缆护层剥切长度，绝缘包扎长度及芯线连接强度应符合产品技术文件要求。
6、电缆终端头应采取绝缘、密封防潮、机械保护措施。
7、电缆头应有改善电缆屏蔽端部电场集中的有效措施。
8、电缆终端头的固定方式、接地方式，以及与相关设备的带电距离应符合设计文件要求。
9、电缆终端头与设备连接的金具应符合设计文件要求，连接正确，固定牢固。

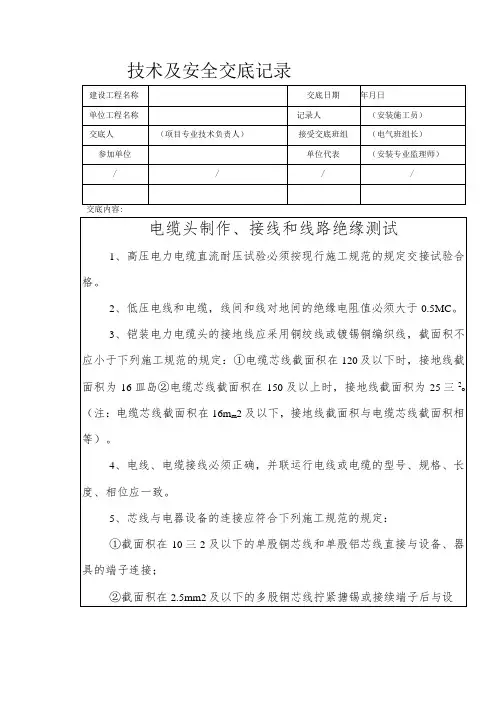

10、电缆头处金属护套及铠装层应接地良好，接地铜绞线或镀锡铜编织线截面应符合表4的规定。
电缆头接地线截面 表4
电缆类型
接地线截面 电力电缆
150 mm2及以上
≥25mm2 120 mm2及以下 ≥16 mm2 10 mm2及以下
≥4 mm2 控制电缆
≥2.5 mm2
11、单芯高压电缆一端金属护套及铠装层采用直接接地，另一端金属护套及铠装层应经护层保护器接地；经护层保护器接地的接地铜绞线或镀锡铜编织线应采取绝缘措施。
施工准备 剥切外护套 剥切半导体 安装终端 铠装接地线安装 固定接线端子、地线 屏蔽铜丝接地线安装 剥切内护套
安装接线端子
电气试验。

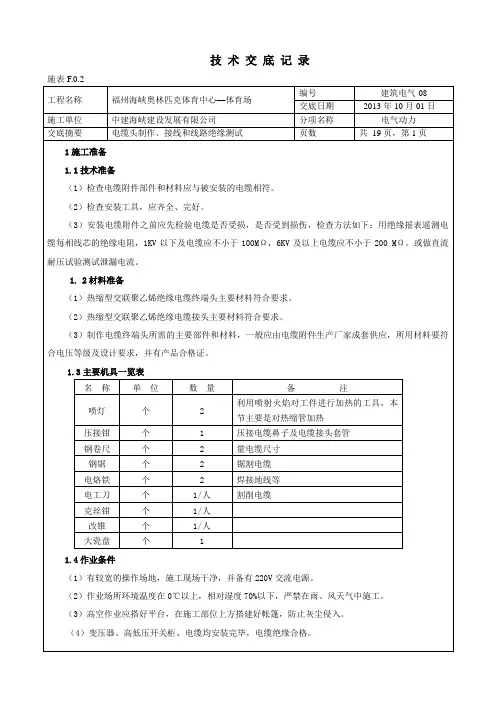

工程名称福州海峡奥林匹克体育中心—体育场编号建筑电气-08 交底日期2013年10月01日施工单位中建海峡建设发展有限公司分项名称电气动力交底摘要电缆头制作、接线和线路绝缘测试页数共19页，第13页（7）安装接线端子1）量取电缆端部线芯绝缘50mm，然后剥去。
用钢刷刷芯线导体，去除表面氧化层。
2）将接线鼻子安装在线芯导体上，线鼻安装孔面对电缆安装基座安装孔。
3）用液压钳压接端子，压接后除去毛刺和飞边，清洁表面。
（8）在T型电缆头连接套内表面及电缆变径外表面涂上润滑脂，将T型电缆连接套套在电缆上，轻轻滑动直到不能再移动为止，检查接线端子安装孔，应面对电缆安装基座安装孔。
（9）清除电缆安装基座及T型电缆头连接套内外表面的灰尘，并在其安装面上涂上润滑脂，将T型电缆头连接套推进电缆安装基座上。
（10）将固定螺栓穿进接线端子孔及电缆安装基座孔，用扭矩扳手将螺栓拧紧，最大扭矩不超过50N.m。
（11）将电缆连接套堵头擦拭干净，然后塞进电缆连接套后部，用扭矩扳手将螺栓拧紧，最大扭矩不超过50N.m。
（12）将电缆连接套后保护盖擦拭干净，然后套在电缆连接套后部。
（13）将接地线连接在设备接地铜排上。
2.2.7 多芯矿物绝缘电缆终端头制作工艺多芯矿物绝缘电缆的安装是采用密封铜罐型终端的安装。
由于多芯电缆的芯数多，且截面相对较小些，所以在安装终端时，要特别注意导线和导线、导线和铜护套、导线与密封铜罐之间的间距和绝缘电阻，以确保终端的安装质量。
（1）配套附件多芯矿物绝缘电缆终端头配套附件名称单位数量备注电缆固定压盖套 1 按电缆规格配置电缆密封铜盖及罐盖套 1 按电缆规格配置电缆封端用密封胶支 1导线热缩绝缘管根2～5 按电缆总数、截面、规格配置，长度按需铜接线端子只2～5 按电缆总数、截面、规格配置。

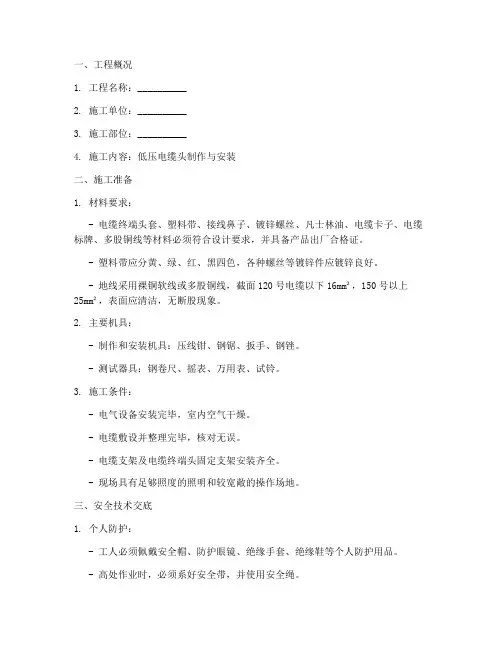

一、工程概况1. 工程名称：__________2. 施工单位：__________3. 施工部位：__________4. 施工内容：低压电缆头制作与安装二、施工准备1. 材料要求：- 电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求，并具备产品出厂合格证。
- 塑料带应分黄、绿、红、黑四色，各种螺丝等镀锌件应镀锌良好。
- 地线采用裸铜软线或多股铜线，截面120号电缆以下16mm²，150号以上25mm²，表面应清洁，无断股现象。
2. 主要机具：- 制作和安装机具：压线钳、钢锯、扳手、钢锉。
- 测试器具：钢卷尺、摇表、万用表、试铃。
3. 施工条件：- 电气设备安装完毕，室内空气干燥。
- 电缆敷设并整理完毕，核对无误。
- 电缆支架及电缆终端头固定支架安装齐全。
- 现场具有足够照度的照明和较宽敞的操作场地。
三、安全技术交底1. 个人防护：- 工人必须佩戴安全帽、防护眼镜、绝缘手套、绝缘鞋等个人防护用品。
- 高处作业时，必须系好安全带，并使用安全绳。
- 严禁酒后作业，操作人员应身体健康，精神饱满。
2. 作业环境：- 确保施工现场通风良好，避免因通风不良导致的缺氧。
- 作业现场不得有易燃易爆物品，施工过程中不得吸烟。
3. 电缆头制作与安装：- 严格按照施工图纸和工艺标准进行操作。
- 电缆头制作前，应对电缆进行绝缘电阻测试，确保绝缘性能符合要求。
- 电缆剥皮时，应使用专用剥皮工具，避免损伤电缆绝缘层。
- 接线时，应确保接线正确、牢固，避免接触不良。
- 电缆头安装完成后，应进行绝缘电阻测试，确保安装质量。
4. 防触电措施：- 作业前，应检查电气设备是否完好，确认无漏电现象。
- 作业过程中，应严格遵守操作规程，避免人体直接接触带电部分。
- 作业结束后，应切断电源，确保作业安全。
5. 应急处理：- 发生触电事故时，应立即切断电源，并采取急救措施。
