电缆线路安装操作安全技术交底电缆线路的安装操作是一项非常重要的工作，正确的操作可以确保线路的安全和稳定运行。
为了保证安装操作的安全，需要进行安全技术交底，使每位工作人员全面了解安装操作的要求和注意事项。
以下是关于电缆线路安装操作安全技术交底的内容：一、安全意识培养1.了解工作场所的安全规定和管理制度，按照规定进行工作。
2.熟悉安全设备和防护用具的使用方法，合理使用和保养安全设备和防护用具。
3.建立安全风险意识，及时发现和报告安全隐患，加强安全管理和防范措施。
二、人身安全防护1.进入施工现场前，必须穿戴好劳动防护用品，包括安全鞋、安全帽、防护手套等。
2.严禁在高温、高电压、有毒气体或有明火的工作现场工作，确保人身安全。
3.遵守安全用电规定，禁止在有水、潮湿环境、有渗漏电流的地方进行电缆线路安装操作。
4.必要的工作岗位要进行上岗培训和持证上岗，确保优质完成工作任务。
三、施工准备和操作要求1.施工前要进行现场勘测，确定线路敷设方案，合理布置施工区域，确保施工安全。
2.施工现场要保持整洁，禁止乱堆乱放物品，确保工作区域通畅。
3.操作人员要熟悉电缆线路的安装要求，准确划定电缆线路的敷设位置。
4.电缆线路的敷设过程中要特别注意线路的保护，防止线路被破损或受到外力影响。
5.电缆线路的接头和绝缘体要进行正确连接，确保电缆线路的安全和可靠性。
6.施工过程中要根据实际情况进行风险评估，合理安排作业流程，防止意外发生。
四、施工安全检查和应急响应1.施工过程中要进行定期的施工安全检查，及时发现和排除安全隐患。
2.发现事故隐患或紧急情况时，要立即采取措施进行紧急疏散和救援，保障人身安全。
3.及时报告事故，并配合相关部门进行事故调查和处理。
五、线路验收和保养1.施工结束后，要对线路进行验收，检查线路的安装质量和线路连接的可靠性。
2.定期对线路进行保养和维修，确保线路的正常运行。
通过以上安全技术交底的内容，每位工作人员都能够全面了解电缆线路安装操作的安全要求和注意事项，做到心中有数，安全操作，确保线路的安全和可靠运行。

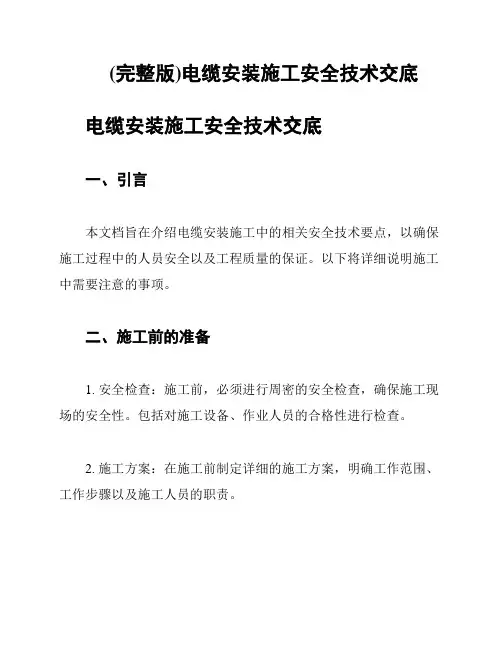

(完整版)电缆安装施工安全技术交底电缆安装施工安全技术交底一、引言本文档旨在介绍电缆安装施工中的相关安全技术要点，以确保施工过程中的人员安全以及工程质量的保证。
以下将详细说明施工中需要注意的事项。
二、施工前的准备1. 安全检查：施工前，必须进行周密的安全检查，确保施工现场的安全性。
包括对施工设备、作业人员的合格性进行检查。
2. 施工方案：在施工前制定详细的施工方案，明确工作范围、工作步骤以及施工人员的职责。
3. 施工现场的准备：清理施工现场，确保没有杂物或障碍物，以免影响施工过程。
同时，为施工人员提供必要的安全设施和个人防护装备。
三、电缆安装的关键要点1. 安全操作：施工人员必须要经过相关培训，并严格按照操作规程进行作业，确保施工过程中的人身安全。
2. 材料检查：在电缆安装之前，对所使用的电缆、接头和附件进行检查，确保其符合相关标准，并进行必要的试验。
3. 电缆敷设：电缆敷设时，应避免弯曲或拉伸过度，同时避免与其他设备或管线发生碰撞。
对于特殊环境下的电缆敷设，应采取相应的防护措施。
4. 接头安装：接头安装时，必须按照相关标准和规范进行操作，确保接头的可靠连接和绝缘性能。
四、施工后的验收与保养1. 验收：施工完成后，应进行必要的验收工作，包括对电缆的外观、连接部分和绝缘性能进行检查。
2. 保养与维护：完成安装后，应对电缆进行定期保养和维护，以延长其使用寿命和保证工程的可靠性。
五、施工中的安全常识1. 火源防护：施工现场必须禁止明火，保持通风良好，避免火灾事故的发生。
2. 电击防护：施工人员必须戴好绝缘手套，并按照相关规定使用绝缘工具，以防止电击事故的发生。
3. 高处作业：对于存在高处作业的情况，必须进行必要的安全防护措施，如佩戴安全帽、安全绳等。
六、总结本文档详细介绍了电缆安装施工中的安全技术要点，并提供了施工前的准备、电缆安装的关键要点以及施工后的验收与保养等内容。
希望所有施工人员都能遵守安全规程，确保施工安全和工程质量。
一、交底目的为确保电缆头压接施工过程中的安全，预防事故发生，提高施工人员的安全意识和操作技能，特制定本安全技术交底。
二、交底内容1. 施工人员安全注意事项：（1）施工前，应对施工人员进行安全教育和培训，确保其了解电缆头压接施工的安全操作规程。
（2）施工人员必须佩戴安全帽、防尘口罩、防护手套等个人防护用品。
（3）施工过程中，严禁酒后操作，确保施工人员精神状态良好。
（4）施工人员应熟悉电缆头压接设备的操作方法，并严格按照设备说明书进行操作。
2. 电缆头压接前的准备工作：（1）检查电缆头压接设备是否完好，如有损坏或故障，应及时维修或更换。
（2）检查电缆是否损坏，如有破损或老化现象，应更换电缆。
（3）确认电缆绝缘性能良好，绝缘电阻应符合规定要求。
3. 电缆头压接操作步骤：（1）剥除电缆芯线绝缘，长度应符合设备要求。
（2）清洁芯线表面，去除氧化层和油渍。
（3）将芯线插入接线端子，确保芯线与端子接触良好。
（4）使用压线钳压接接线端子，压接应在两道以上。
（5）检查压接质量，确保压接牢固、无松动。
4. 电缆头压接后的检查：（1）检查电缆头压接部位是否有漏电现象。
（2）检查绝缘性能，绝缘电阻应符合规定要求。
（3）检查电缆头压接部位是否有损伤、裂纹等现象。
5. 施工现场安全管理：（1）施工区域应设置安全警示标志，提醒施工人员注意安全。
（2）施工现场应保持整洁，施工材料、工具应分类存放。
（3）施工过程中，应保持施工现场通风良好，确保施工人员身体健康。
（4）施工完成后，应及时清理现场，确保现场安全。
三、应急处理措施1. 如发现电缆头压接部位有漏电现象，应立即切断电源，并通知专业人员进行检查和处理。
2. 如施工人员发生触电事故，应立即切断电源，并进行现场急救，同时拨打急救电话。
四、交底人及接受人交底人：XXX接受人：XXX交底日期：XXXX年XX月XX日五、备注1. 本安全技术交底适用于电缆头压接施工全过程。
2. 施工人员应严格遵守本安全技术交底，确保施工安全。
表C2-3
高压电缆终端头技术交底记录
编号：
（三）施工流程图
（四）质量及标准
1、施工环境要保证清洁，无尘。
相对湿度不应超过75%，温度应高于5摄氏度。
2、电缆终端的制作应在水平状态下地进行，完成后再竖直安装。
3、剥切电缆护层、铠装带和屏蔽层时不得损伤芯线绝缘，屏蔽层的端部要平整，不得有毛刺。
4、固定电缆终端的时候，注意不要使电缆发生扭曲。
5、高压电缆头的电缆护层剥切长度，绝缘包扎长度及芯线连接强度应符合产品技术文件要求。
6、电缆终端头应采取绝缘、密封防潮、机械保护措施。
7、电缆头应有改善电缆屏蔽端部电场集中的有效措施。
8、电缆终端头的固定方式、接地方式，以及与相关设备的带电距离应符合设计文件要求。
9、电缆终端头与设备连接的金具应符合设计文件要求，连接正确，固定牢固。
10、电缆头处金属护套及铠装层应接地良好，接地铜绞线或镀锡铜编织线截面应符合表4的规定。
电缆头接地线截面 表4
电缆类型
接地线截面 电力电缆
150 mm2及以上
≥25mm2 120 mm2及以下 ≥16 mm2 10 mm2及以下
≥4 mm2 控制电缆
≥2.5 mm2
11、单芯高压电缆一端金属护套及铠装层采用直接接地，另一端金属护套及铠装层应经护层保护器接地；经护层保护器接地的接地铜绞线或镀锡铜编织线应采取绝缘措施。
施工准备 剥切外护套 剥切半导体 安装终端 铠装接地线安装 固定接线端子、地线 屏蔽铜丝接地线安装 剥切内护套
安装接线端子
电气试验。

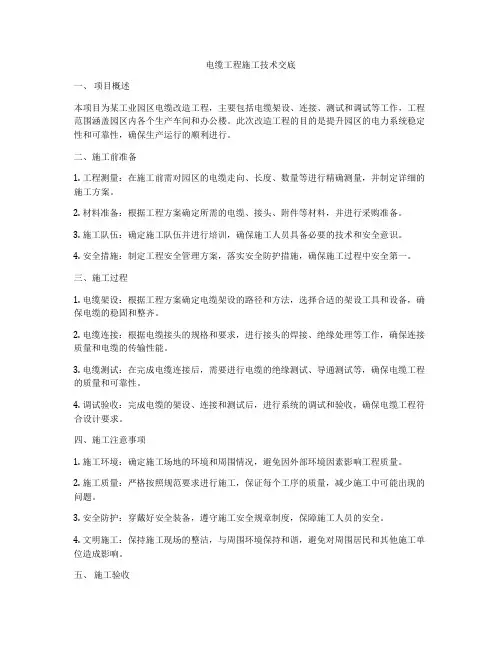

电缆工程施工技术交底一、项目概述本项目为某工业园区电缆改造工程，主要包括电缆架设、连接、测试和调试等工作，工程范围涵盖园区内各个生产车间和办公楼。
此次改造工程的目的是提升园区的电力系统稳定性和可靠性，确保生产运行的顺利进行。
二、施工前准备1. 工程测量：在施工前需对园区的电缆走向、长度、数量等进行精确测量，并制定详细的施工方案。
2. 材料准备：根据工程方案确定所需的电缆、接头、附件等材料，并进行采购准备。
3. 施工队伍：确定施工队伍并进行培训，确保施工人员具备必要的技术和安全意识。
4. 安全措施：制定工程安全管理方案，落实安全防护措施，确保施工过程中安全第一。
三、施工过程1. 电缆架设：根据工程方案确定电缆架设的路径和方法，选择合适的架设工具和设备，确保电缆的稳固和整齐。
2. 电缆连接：根据电缆接头的规格和要求，进行接头的焊接、绝缘处理等工作，确保连接质量和电缆的传输性能。
3. 电缆测试：在完成电缆连接后，需要进行电缆的绝缘测试、导通测试等，确保电缆工程的质量和可靠性。
4. 调试验收：完成电缆的架设、连接和测试后，进行系统的调试和验收，确保电缆工程符合设计要求。
四、施工注意事项1. 施工环境：确定施工场地的环境和周围情况，避免因外部环境因素影响工程质量。
2. 施工质量：严格按照规范要求进行施工，保证每个工序的质量，减少施工中可能出现的问题。
3. 安全防护：穿戴好安全装备，遵守施工安全规章制度，保障施工人员的安全。
4. 文明施工：保持施工现场的整洁，与周围环境保持和谐，避免对周围居民和其他施工单位造成影响。
五、施工验收1. 施工完成后，需对电缆工程进行全面验收，确保工程符合设计要求和规范要求，对存在问题进行整改。
2. 客户验收：在完成工程验收后，需邀请客户进行验收，确保客户对工程质量满意。
3. 文件资料：完成工程验收后，整理电缆工程的相关文件资料并存档，以备后续查阅和使用。
六、总结通过本次电缆工程施工技术交底，施工人员对电缆工程施工过程有了更清晰的认识和了解，对提升工程质量和施工效率具有重要意义。

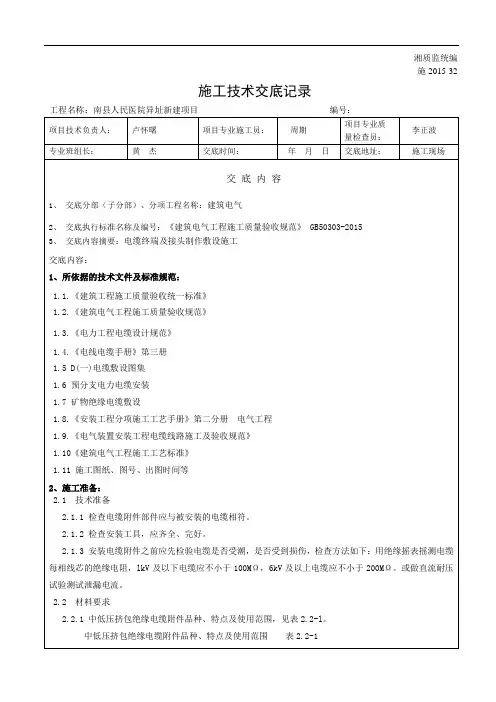

湘质监统编施2015-32施工技术交底记录工程名称：南县人民医院异址新建项目编号：3.4 职业健康安全关键要求电缆头制作安装时，操作人员应穿长袖上衣和长裤，戴手套和护目眼镜，戴脚套。
3.5 环境关键要求施工现场应清洁、无灰尘、光线充足，周围空气不应含有导电粉尘和腐蚀性气体，并避开雾、雪、雨天，选择气候良好的条件下进行操作。
制作塑料绝缘电缆终端头，环境温度及电缆温度一般应在0℃以上。
4、操作工艺：4.1 工艺流程4.1.1 10(6)kV交联聚乙烯绝缘电缆户内、外热缩式电缆终端头制作工艺流程4.1.2 10(6)kV交联聚乙烯绝缘电缆户内、外热缩式电缆接头制作工艺流程设备点件检查→剥除电缆护层→剥铜屏蔽层及半导电层→固定应力管→压接连接管→包绕半导电及填充胶→固定绝缘管→安装屏蔽网及地线→固定护套→送电运行验收4.1.3 10(6)kV交联聚乙烯绝缘电缆户内、外干包式电缆终端头制作工艺流程4.1.4 10(6)kV交联聚乙烯绝缘电缆户内、外干包式电缆接头制作工艺流程设备点件检查→剥除电缆护层→剥铜屏蔽层及半导电层→固定应力管→压接连接管→包绕半导电及填充胶→固定绝缘管→安装屏蔽网及地线→固定护套→送电运行验收4.1.5 0.6／1kV交联聚乙烯绝缘电缆户内、外干包式电缆头制作工艺流程绝缘检测→剥除电缆护层→焊接地线→包缠电缆→套电缆终端头套→压电缆接线鼻子→电缆与设备连接4.1.6 预制装备式电缆端头制作工艺流程设备点件检查→剥除电缆护层→剥铜屏蔽层及半导电层→绑扎焊接地线→套连接管→套电缆变径头→压接端子→连接电缆头绝缘连接器→压接接线端子→安装电缆连接器堵头→送电运行验收4.1.7 矿物绝缘电缆终端头制作工艺流程定位→固定电缆→绝缘测试→剥除铜护套→密封铜罐安装→灌注填充胶→热缩绝缘套管→固定电缆→接线端子连接→测试绝缘→与设备连接4.1.8 矿物绝缘电缆中间头制作工艺流程定位→绝缘测试→套中间接头附件→剥除铜护套→密封铜罐安装→灌注填充胶→热缩绝缘套管→导线连接→热缩接头绝缘套管→安装中间连接附件→测试绝缘4.2 操作工艺4 2.1. 10(6)kV干包式交联聚乙烯电力电缆终端头制作工艺1) 设备点件检查：开箱检查实物是否符合装箱单上数量，外观有无异常现象，按操作顺序摆放在大瓷盘中。
一、交底项目高压电缆接线施工二、交底目的为确保高压电缆接线施工过程中的安全，防止事故发生，提高施工人员的安全意识和操作技能，特制定本安全技术交底。
三、施工人员要求1. 参与施工的人员必须经过专业培训，取得相应资格证书。
2. 施工人员必须熟悉高压电缆接线施工工艺和安全操作规程。
3. 施工人员应穿戴好个人防护用品，如绝缘手套、绝缘鞋、安全帽等。
四、安全技术措施1. 现场安全检查- 施工前，对施工现场进行全面检查，确保现场安全，无安全隐患。
- 检查施工设备、工具是否完好，电缆绝缘性能是否合格。
- 确保施工环境符合安全要求，如通风、照明等。
2. 电缆接线操作- 严格按照电缆接线工艺流程进行操作，确保接线质量。
- 接线前，检查电缆绝缘层是否完好，有无破损、老化等现象。
- 接线过程中，操作人员应站在绝缘垫上，避免直接接触地面。
- 使用绝缘工具进行接线，确保操作安全。
3. 电缆头制作- 制作电缆头时，注意剥切外护套、铠装层、内衬层等，确保剥切尺寸准确。
- 剥切铜屏蔽层时，注意断口平整，避免损伤绝缘体。
- 绕包半导电带、套入管材等，注意操作规范，确保电缆头质量。
4. 电缆连接- 电缆连接时，确保连接牢固，接触良好。
- 使用压接连接管时，注意去除氧化层，确保连接质量。
- 连接完成后，检查电缆绝缘性能，确保符合要求。
5. 安全防护- 施工过程中，注意防止电缆绝缘层受损，避免发生短路、漏电等事故。
- 高压电缆接线区域应设置安全警示标志，禁止无关人员进入。
- 施工人员应定期进行体检，确保身体健康。
五、应急措施1. 发生电缆绝缘层破损、短路等事故时，立即切断电源，隔离故障区域。
2. 施工人员应熟悉急救知识，发生意外时，及时进行现场急救。
3. 立即报告相关部门，按照应急预案进行处理。
六、总结本安全技术交底旨在提高高压电缆接线施工过程中的安全意识，确保施工人员生命财产安全。
施工人员应严格遵守各项安全操作规程，确保施工安全。
一、工程概况1. 工程名称：__________2. 施工单位：__________3. 施工部位：__________4. 施工内容：低压电缆头制作与安装二、施工准备1. 材料要求：- 电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求，并具备产品出厂合格证。
- 塑料带应分黄、绿、红、黑四色，各种螺丝等镀锌件应镀锌良好。
- 地线采用裸铜软线或多股铜线，截面120号电缆以下16mm²，150号以上25mm²，表面应清洁，无断股现象。
2. 主要机具：- 制作和安装机具：压线钳、钢锯、扳手、钢锉。
- 测试器具：钢卷尺、摇表、万用表、试铃。
3. 施工条件：- 电气设备安装完毕，室内空气干燥。
- 电缆敷设并整理完毕，核对无误。
- 电缆支架及电缆终端头固定支架安装齐全。
- 现场具有足够照度的照明和较宽敞的操作场地。
三、安全技术交底1. 个人防护：- 工人必须佩戴安全帽、防护眼镜、绝缘手套、绝缘鞋等个人防护用品。
- 高处作业时，必须系好安全带，并使用安全绳。
- 严禁酒后作业，操作人员应身体健康，精神饱满。
2. 作业环境：- 确保施工现场通风良好，避免因通风不良导致的缺氧。
- 作业现场不得有易燃易爆物品，施工过程中不得吸烟。
3. 电缆头制作与安装：- 严格按照施工图纸和工艺标准进行操作。
- 电缆头制作前，应对电缆进行绝缘电阻测试，确保绝缘性能符合要求。
- 电缆剥皮时，应使用专用剥皮工具，避免损伤电缆绝缘层。
- 接线时，应确保接线正确、牢固，避免接触不良。
- 电缆头安装完成后，应进行绝缘电阻测试，确保安装质量。
4. 防触电措施：- 作业前，应检查电气设备是否完好，确认无漏电现象。
- 作业过程中，应严格遵守操作规程，避免人体直接接触带电部分。
- 作业结束后，应切断电源，确保作业安全。
5. 应急处理：- 发生触电事故时，应立即切断电源，并采取急救措施。
