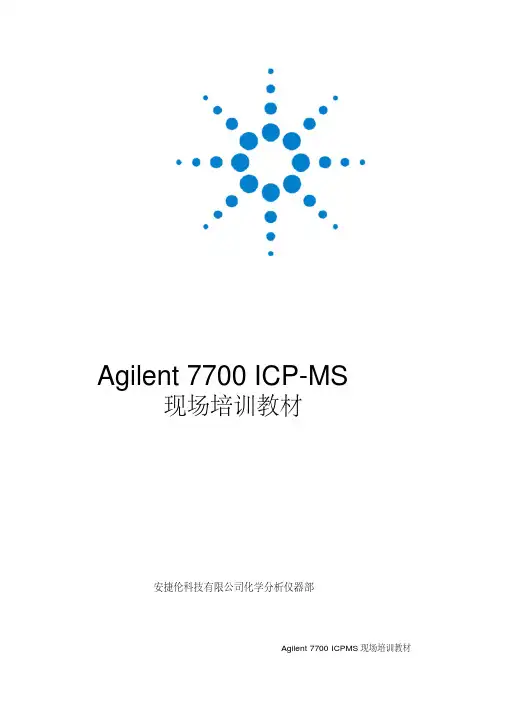

Agilent 7700 ICP-MS现场培训教材　安捷伦科技有限公司化学分析仪器部　7700 ICP-MS 现场培训教材　一、 培训目的:基本了解7700 ICP-MS 硬件操作。

　掌握7700 ICP-MS 的开机、关机、参数设定及数据采集，全定量分析的基本操作。

二、培训准备：　1、仪器设备: Agilent 7700 ICP-MS? C oncentric Nebulizer (同心雾化器)。

　2、气体准备：　?氩气压力　700KPa ±3.5%?反应气（氢气和氦气）压力　40KPa ±20KPa3、循环水：　?循环水的要求为：蒸馏水; 温度：15-20 ?C ；压力：230-400Kpa(33—58PSI) ?循环水中加入50ml IPA ，防止生菌。

4、排风：　?要求排风量为：5-7m 3/min(4.7-6.6m/s) 。

　Agilent 7700 Series7700 ICP-MS MassHunter基本操作步骤:一、　开机：1、开PC 显示器、打印机。

2、开PC 主机。

(password: 3000hanover)3、开ICP-MS 7700 电源开关。

（仪器背后总电源及前面板左下角的电源开关）4、双击桌面的“ICP-MS Top ”图标进入MassHunter，如下图所示：ICPMS工作站工具栏上提供了以下快捷方式5、从Instument菜单中选择“Instrument control ”或者单击“Instrument control ”图标进入下图所示的仪器控制面板。

从“Vacuum ”菜单中选择“vacuum on”，抽真空，仪器由shutdown状态向standby 状态装换*** 从Meters菜单中选择Meter Control Panel，进入如下图所示的画面，可以对真空、水流量、环境温度、雾室温度、气体压力及射频功率进行实时监测。

（最多同时可选 5 项）　IF/BK Pressure---接口及背压阀压力；　Analyzer Pressure---分析腔压力；　TMP Revolution—分子涡轮泵转数；　Water RF/WC/IF–循环水流量；Water Temperature–循环水温度；Inlet Temp仪器环境温度；Internal Temp仪器内部温度；S/C Temperature 雾室温度；　Forward Power入射功率；Reflected Power反射功率；Plasma Freq等离子体频率　Carrier Gas Press载气压力；Ar Gas Tank Press氩气钢瓶压力；　Carrier Gas载气流量；MU/Dil.Gas补充气/稀释气流量；Aux Gas辅助气流量6、如使用碰撞反应池，从Maintenance菜单中选择Reaction Gas，勾选Open Bypass Valve，设置所需反应气流量2-5ml/min，进行反应气气路吹扫。

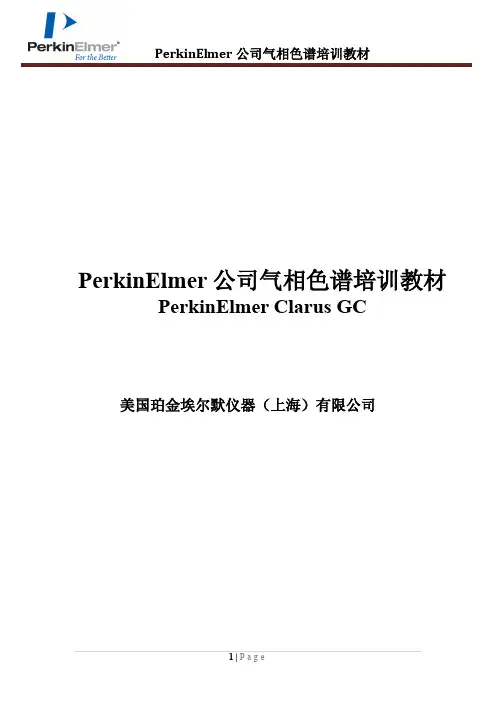

PerkinElmer公司气相色谱培训教材PerkinElmer Clarus GC美国珀金埃尔默仪器（上海）有限公司内容组成第一部分:气相色谱工作原理及其触摸屏参数设定第二部分:气相色谱软件培训部分第三部分:仪器简单维护-------------------------------------------------------------------第一部分:气相色谱工作原理及主机触摸屏参数设定气相色谱工作原理：是利用试样中各组份在气相和固定液液相间的分配系数不同，当汽化后的试样被载气带入色谱柱中运行时，组份就在其中的两相间进行反复多次分配，由于固定相对各组份的吸附或溶解能力不同，因此各组份在色谱柱中的运行速度就不同，经过一定的柱长后，便彼此分离，按顺序离开色谱柱进入检测器，产生的离子流讯号经放大后，在记录器上描绘出各组份的色谱峰.气相色谱仪实际照片如下:带有FID检测器的情况下组成如下:1.气相色谱在各个行业的应用在石油化学工业: 炼厂气,天然气 ,煤气, 永久气体,原油, 汽油,柴油, 渣油, 乙烯,丙稀,煤化工,多晶硅.在环境保护工作中:可用来监测土壤, 大气和水的质量；在农业上可用来监测农作物中残留的农药；包装材料: VOC的测定在公安用于鉴别药物中毒或毒品类型.2.气相色谱的各个组成部分由以下五大系统组成：气路系统、进样口、色谱柱、温控系统、检测记录系统。

组分能否分开，关键在于色谱柱；分离后组分能否鉴定出来则在于检测器，所以分离系统和检测系统是仪器的核心。

2.1部分: 进样口的设定作用：样品进样和汽化. 控制温度和载气流速, 进样口有如下几种:CAP (普通分流不分流毛细柱进样口),PSS( 可以进行温度编程的分流不分流毛细柱进样口),POC ( 柱头进样口),PKD (填充柱进样口).PSS进样口与CAP进样口相比,温度可以编程.而CAP进样口的温度是恒定的进样口的实际结构如下:进样口参数在触摸屏上的设定如下: (PSSI进样口为例) 设定进样器温度及程序：2.2部分: 柱温箱,色谱柱的设定(下面是柱温箱的横剖面)点OVEN 图标，开始输入方法参数和条件。

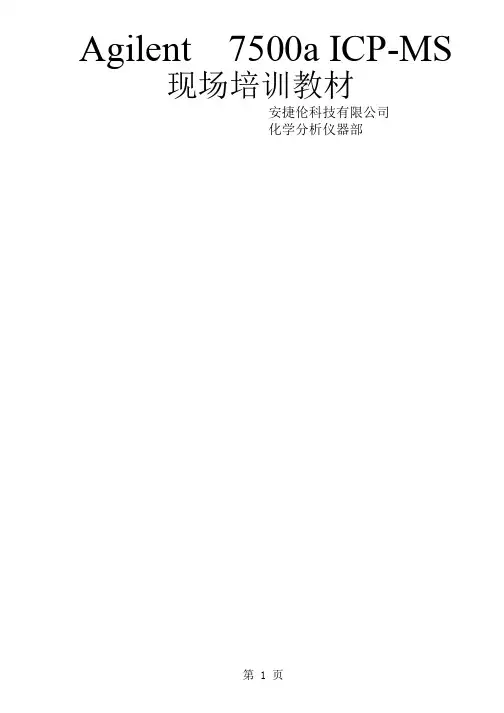

Agilent 7500a ICP-MS 现场培训教材安捷伦科技有限公司化学分析仪器部一、培训目的:7500a ICP-MS现场培训教材•基本了解7500a ICP-MS 硬件操作。

•掌握化学工作站的开机，关机，参数设定, 学会数据采集，全定量分析的基本操作。

二、培训准备：1、仪器设备:Agilent 7500a ICP-MS•Babington(高盐雾化器)。

２、气体准备：•准备三瓶高纯 Ar 气，接上减压阀后，将三气瓶并联后输出到 7500a ICP-MS 的 Ar 气的进气口。

/或用液 Ar 罐。

（要求纯度为 99.9995%）•输出压力为0.7Mpa±3.5%(Babington 高盐雾化器)。

3、循环水：•循环水的要求为：Flow=5L/Min.;温度：15-20℃；压力：230-350Kpa(33—51PSI)•循环水中加入一定量IPA，防止生菌。

4、排风：•要求排风量为：5—7.5m3/min(4.7—8.1m/s)。

Agilent 7500 Series17500a ICP-MS 化学工作站基本操作步骤:一、开机：1、开PC 显示器、打印机。

2、开PC 主机。

(password: 3000hanover)3、开ICP-MS 7500a 电源开关。

（仪器前面的电源开关）4、双击桌面的“ICP-MS Top”图标进入工作站，如下图所示：5、点击“ICP-MS Top”画面的“ICP-MS Instrument control”图标进入下图所示的仪器控制画面。

点击“Vacuum” 菜单，选择“VACUUM ON”进行抽真空程序，仪器由Shutdown -转换。

2***可以点击“Meters”图标，进入如下图所示的画面，选中真空的显示选项进行压力监测。

（最多可选5 项）IF/BK Pressure---接口及背压阀压力。

Analyzer Pressure---分析器压力。

TMP—分子涡轮泵。

=安捷伦 G6300 系列LC/MSD Trap现场培训教材质谱数据系统毛细管电泳液相色谱气相色谱注意包含在该文件中的信息将可能在未通知的情况下改变。

安捷伦科技有限公司不对与该材料有关的任何活动做担保。

这些活动包括但不仅限于为了某特殊目的而进行的销售和适应性。

安捷伦科技有限公司将不会对包含在材料里的与装备，表现和材料使用有关的错误或导致的损失负责。

这份文件中的任何部分都不得拷贝或复制或未经安捷伦科技公司的预先允许进行翻译。

安捷伦科技有限公司售后服务电话：800-8203278手机用户：400-8203278中文网站：/chem/cn2007年6月G6300A 系列离子阱软件概述以及开机关机操作仪器硬件概述1.1典型配置1.2仪器原理简介1.2.1离子阱的主体包含一个环电极和两个端电极，环电极和端电极都是绕Z轴旋转的双曲面，并满足r20=2Z20（ r0为环形电极的最小半径，Z0为两个端电极间的最短距离）。

射频电压V rf加在环电极上，两个端电极都处于零电位。

1.2.2与四极杆分析器类似，离子在离子阱内的运动遵循马修方程，也有类似四极杆分析器的稳定图。

在稳定区内的离子，轨道振幅保持一定大小，可以长时间留在阱内，不稳定区的离子振幅很快增长，撞击到电极而消失。

离子阱的操作只有射频RF电压，没有直流DC电压，因此离子阱的操作只对应于稳定图上的X轴。

对于一定质量的离子，在一定V rf下，不同质量数的离子按照m/z由小到大在稳定图的X轴上自右向左排列。

当射频电压从小到大扫描时，排在稳定图上的离子自左向右移动，振幅逐渐加大，依次到达稳定图右边界，从离子阱中抛出，经过高能打拿极然后由电子倍增器检测。

1.3仪器硬件概述1.3.1离子源1.3.2离子源原理1.3.3仪器构造-示意图1.3.4 仪器构造-实物离子阱整体离子阱分解图1.3.5 LC-MSD Trap 的典型操作模式（以MS2为例）：首先样品组分通过LC 进行分离，然后通过大气压电离源电离产生离子，离子阱在电场作用下，通过离子电荷控制（ICC ）在阱中进行离子累积存储一定数量的离子，然后通过扫描隔离掉低于目标离子质量数的离子，通过在端电极上施加附加电场排除掉阱中高于目标质量数的离子，这个过程为Isolation ，接下来通过在端电极上施加特定离子的共振波形，使其与He 碰撞导致离子内能增加而使离子碎裂，此过程称之为Fragmenation 或CID ，最后在离子阱上扫描Rf 电压得到二级质谱。

LCM显示器有限公司生产部LCM《培训教材》作成：________________________________ 日期：_________________________________ 审批：_________________________________ 日期：__________________________________目录第一章L CM的基本知识一．LCM的定义和特性二．LCM的结构及连接方法三．LCM的驱动原理四．LCM显示的采光技术五．LCM构成的主要元器件第二章LCM制作一．LCM流程图二．LCM工艺流程概述三．LCM产品检验标准及检验方法四．LCM简单故障排除第三章LCM生产工艺控制一．SMT生产工艺控制二．COB生产工艺控制三．HS生产工艺控制四．组装工艺控制及技巧第一章LCM的基本知识一．LCM的定义和特性液晶显示器件是将液晶显示器件、连接件、集成电路、控制驱动电路和PCB线路板、背光源、结构件装配在一起的组件；通常将点阵型液晶显示器件和驱动器做在一块成套出售，这种产品称为液晶显示模块或模组（LCM：Liquid Crystal Display Module）。

二．LCM的结构和连接方法1．LCM的装配结构原理液晶显示器件是用透明导电玻璃做基板粘合而成的，外引线是透明电极，液晶显示器件只有将驱动电路的电场信号施加到ITO导电电极上，才能实现显示器件的显示，因此，LCM 的装配结构原理就是将液晶显示件的导电电极与驱动电路的电场信号连接起来。

2．LCM外引线连接方法液晶显示器件装配中的连接方式有：导电橡胶连接、金属插脚连接、热胶片连接、直接集成连接。

（1）导电橡胶连接这是一种可以称之为传统的普通连接方式。

液晶的外引线是ITO导电膜，不能焊接，但是利用一条导电橡胶条却可以轻而易举的将LCD和线路板（PCB）连接起来，使用导电橡胶连接时，必须用一结构件将LCD与导电橡胶和PCB板固定在一起，这就是压框的功能，一种压框是用硬塑料注塑而成，另一种压框则是用金属冲压而成。

Agilent 7900 ICP-MS 现场培训教材安捷伦科技有限公司化学分析仪器部7900 ICP-MS 现场培训教材一、培训目的: • 基本了解7900 ICP-MS 硬件操作。

• 掌握7900 ICP-MS的开机、关机、参数设定及数据采集，全定量分析的基本操作。

二、培训准备： 1、仪器设备: Agilent 7900 ICP-MS • MicroMist(同心雾化器)。

• 2、气体准备：•氩气压力 650 –750 KPa •反应气（氢气和氦气）压力60-100KPa • 3、循环水：•循环水的要求为：蒸馏水;压力：230-400Kpa(33—58PSI), 室内温度控制在25左右。

•循环水中加入50ml IPA ，防止生菌。

4、排风：：10-15 m/s •要求排风量为Agilent 79007900 ICP-MS MassHunter 基本操作步骤: • 开机：• 1、开PC 显示器、打印机。

• 2、开PC 主机。

(Admin : 3000hanover) • 3、开ICP-MS 7900 电源开关。

（先开仪器背后总电源，然后再开前面板左下角的电源开关）• 4、待仪器右上角的红灯熄灭后，双击桌面的“ICP-MS 仪器控制”图标进入ICP-MS MassHunter 工作站，选择仪器控制•5、单击硬件图标后在显示的子菜单中单击［真空打开］。

确认窗口弹出后单击［确定］。

真空泵开始工作6.如果有自动进样器，先添加自动进样器，点击菜单栏中的仪器图标，子菜单中选中使用自动进样器。

自动进样器就会在硬件窗口中显示，右键点击自动进样器属性，选择相对应的类型，样品瓶架，com端口以及采样深度。

7、点击[视图]，在菜单中选择[仪器状态]，并点击[仪表]选择所需监测的仪表（最多可选5个）［ICP- MS MassHunter］-4当四级杆真空度小于5x10Pa仪器进入待机模式，在窗口的状态栏和仪器状态窗格的指示器中显示［待机］7、如使用碰撞反应池，点击反应池图标，选择[维护]，点击图标打开旁通阀，设置输出反应气流，量5ml/min，进行反应气气路吹扫。
