汽车常用紧固件概述一、紧固件基础知识1.1 概述1.2 紧固件分类1.3 螺纹1.4 螺纹配合等级1.5 紧固件标记方式1.6 紧固件常用材料二、紧固件制造工艺2.1 紧固件生产工艺流程2.2 紧固件生产工序简介2.3 典型工艺路线三、紧固件检验及试验1.1 概述紧固件指能够起紧固作用的零件。
螺纹紧固件是指带有螺纹的紧固件,是根据一定的尺寸制造的,它通过外螺纹和内螺纹的相互配合来发挥其基本功能,我们正是利用螺纹紧固件具备的这种功能,使螺纹紧固件在物体与物体的连接和紧固上,以及物体的移动等方面起到很大作用。
紧固件不仅包括螺纹紧固件,还有垫圈、铆钉、销等。
1.2 紧固件分类紧固件基础知识---紧固件分类自攻螺钉螺栓木螺钉销铆钉螺柱挡圈螺母螺钉垫圈组合件和连接副焊接钉键1.3 螺纹-分类(按用途)根据用途可把螺纹分成四类①紧固螺纹,包括普通螺纹;过渡配合螺纹;过盈配合螺纹;小螺纹;MJ螺纹②传动螺纹,包括梯形螺纹;锯齿形螺纹;方形螺纹。
③管螺纹,55°牙型角的管螺纹;60°牙型角的管螺纹;米制锥螺纹;干密封管螺纹。
④专用螺纹,包括光学仪器用螺纹;锻钢阀门用短牙梯形螺纹;机床梯形螺纹丝杠;石油螺纹;气瓶螺纹等等。
1.3 螺纹-五要素螺纹由牙型、直径、螺距、线数和旋向(螺纹几何尺寸的五要素)确定。
只有五要素完全一致的内外螺纹才能配合使用。
在五要素中,牙型、公称直径、螺距又是主要的三要素,国家标准规定了一些标准的牙型、公称直径和螺距,凡是这些要素都符合标准的都称为标准螺纹。
牙型符合标准,但公称直径或螺距不符合标准的称为特殊螺纹,牙型不符合标准的称为非标准螺纹1.3 螺纹-螺纹牙型在通过螺纹轴线的断面上,螺纹的轮廓形状称为螺纹牙型。
它有三角型、梯型、锯齿型和方型等,不同的螺纹牙型有不同的用途,并由不同的代号表示。
1、普通螺纹(M)2、英制管螺纹(G、R、Rp、Rc)3、梯型螺纹(Tr)4、锯齿型螺纹(B)1.3 螺纹-螺纹牙型1、普通螺纹(M)普通螺纹是最常用的连接螺纹,牙型为三角形,牙型角为60°,螺纹特征代号为M。

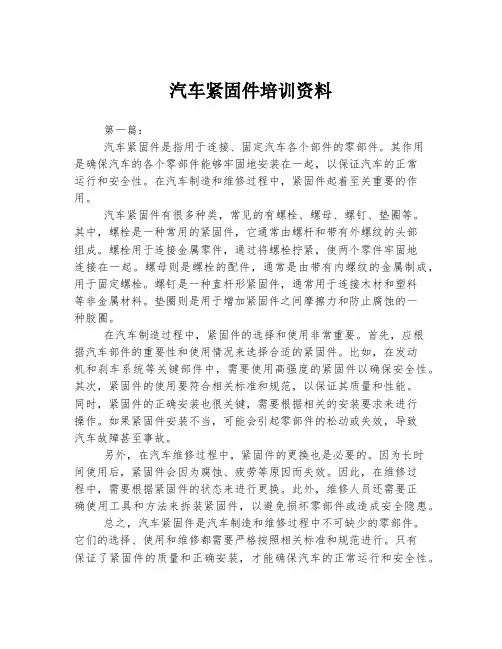

汽车紧固件培训资料第一篇:汽车紧固件是指用于连接、固定汽车各个部件的零部件。
其作用是确保汽车的各个零部件能够牢固地安装在一起,以保证汽车的正常运行和安全性。
在汽车制造和维修过程中,紧固件起着至关重要的作用。
汽车紧固件有很多种类,常见的有螺栓、螺母、螺钉、垫圈等。
其中,螺栓是一种常用的紧固件,它通常由螺杆和带有外螺纹的头部组成。
螺栓用于连接金属零件,通过将螺栓拧紧,使两个零件牢固地连接在一起。
螺母则是螺栓的配件,通常是由带有内螺纹的金属制成,用于固定螺栓。
螺钉是一种直杆形紧固件,通常用于连接木材和塑料等非金属材料。
垫圈则是用于增加紧固件之间摩擦力和防止腐蚀的一种胶圈。
在汽车制造过程中,紧固件的选择和使用非常重要。
首先,应根据汽车部件的重要性和使用情况来选择合适的紧固件。
比如,在发动机和刹车系统等关键部件中,需要使用高强度的紧固件以确保安全性。
其次,紧固件的使用要符合相关标准和规范,以保证其质量和性能。
同时,紧固件的正确安装也很关键,需要根据相关的安装要求来进行操作。
如果紧固件安装不当,可能会引起零部件的松动或失效,导致汽车故障甚至事故。
另外,在汽车维修过程中,紧固件的更换也是必要的。
因为长时间使用后,紧固件会因为腐蚀、疲劳等原因而失效。
因此,在维修过程中,需要根据紧固件的状态来进行更换。
此外,维修人员还需要正确使用工具和方法来拆装紧固件,以避免损坏零部件或造成安全隐患。
总之,汽车紧固件是汽车制造和维修过程中不可缺少的零部件。
它们的选择、使用和维修都需要严格按照相关标准和规范进行。
只有保证了紧固件的质量和正确安装,才能确保汽车的正常运行和安全性。
作为汽车行业的从业人员,我们需要不断提高对紧固件的了解和掌握,在工作中注重细节,确保每一个紧固件的质量和安全性。

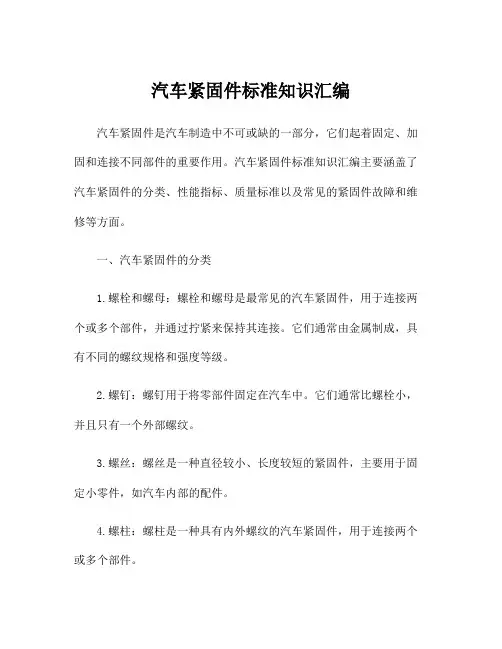

汽车紧固件标准知识汇编汽车紧固件是汽车制造中不可或缺的一部分,它们起着固定、加固和连接不同部件的重要作用。
汽车紧固件标准知识汇编主要涵盖了汽车紧固件的分类、性能指标、质量标准以及常见的紧固件故障和维修等方面。
一、汽车紧固件的分类1.螺栓和螺母:螺栓和螺母是最常见的汽车紧固件,用于连接两个或多个部件,并通过拧紧来保持其连接。
它们通常由金属制成,具有不同的螺纹规格和强度等级。
2.螺钉:螺钉用于将零部件固定在汽车中。
它们通常比螺栓小,并且只有一个外部螺纹。
3.螺丝:螺丝是一种直径较小、长度较短的紧固件,主要用于固定小零件,如汽车内部的配件。
4.螺柱:螺柱是一种具有内外螺纹的汽车紧固件,用于连接两个或多个部件。
5.螺栓螺母预紧装置:螺栓螺母预紧装置用于确保螺栓螺母的预紧力,以避免在振动或负荷作用下松动。
二、汽车紧固件的性能指标1.强度:汽车紧固件的强度是指其抗拉、抗剪和抗扭能力。
一般来说,高强度材料制成的紧固件更能承受大的力和负荷。
2.刚度:汽车紧固件的刚度是指其对外部力的响应能力,即在承受负荷时,它能保持形状和尺寸的稳定性。
3.耐腐蚀性:由于汽车常常会暴露在恶劣的环境中,汽车紧固件需要具有良好的耐腐蚀性。
这可以通过增加镀层、选择合适的材料以及设计合理的防护措施来实现。
4.防松性:汽车紧固件在运行过程中要经受振动和冲击等力,因此需要具有良好的防松性能,以避免因松动而引起的故障。
三、汽车紧固件的质量标准1.符合国家标准:汽车紧固件需要符合国家制定的相关标准,以确保其质量和性能。
在中国,国家标准主要由中国标准化管理委员会颁布。
2.完整性和可追溯性:汽车紧固件的生产过程需要保证其完整性和可追溯性,包括原材料采购、生产过程、质量检验和包装等环节。
3.技术要求:汽车紧固件的技术要求包括尺寸、力学性能、表面处理和包装等方面的要求。
这些要求需要在生产过程中进行测试和验证。
四、常见的汽车紧固件故障和维修1.松动:由于振动和冲击等外力,汽车紧固件容易出现松动的问题。
