(完整版)数字电路全部实验汇总,推荐文档

数字电子技术实验报告实验一门电路逻辑功能及测试 (1)实验二数据选择器与应用 (4)实验三触发器及其应用 (8)实验四计数器及其应用 (11)实验五数码管显示控制电路设计 (17)实验六交通信号控制电路 (19)实验七汽车尾灯电路设计 (25)班级：08030801学号：2008301787 2008301949姓名：纪敏于潇实验一 门电路逻辑功能及测试一、实验目的：1.加深了解TTL 逻辑门电路的参数意义。

2.掌握各种TTL 门电路的逻辑功能。

3.掌握验证逻辑门电路功能的方法。

4.掌握空闲输入端的处理方法。

二、实验设备：THD —4数字电路实验箱，数字双踪示波器，函数信号发射器， 74LS00二输入端四与非门，导线若干。

三、实验步骤及内容： 1.测试门电路逻辑功能。

选用双四输入与非门74LS00一只，按图接线，将输入电平按表置位，测输出电平用与非门实现与逻辑、或逻辑和异或逻辑。

用74LS00实现与逻辑。

用74LS00实现或逻辑。

用74LS00实现异或逻辑。

2.按实验要求画出逻辑图，记录实验结果。

3.实验数据与结果将74LS00二输入端输入信号分别设为信号A 、B用74LS00实现与逻辑 1A B A B =∙ 逻辑电路如下：12374LS00AN45674LS00ANA BA 端输入TTL 门信号，B 端输入高电平，输出波形如下：A 端输入TTL 门信号，B 端输入低电平，输出波形如下：1、 用74LS00实现或逻辑11A B A B A B +=∙=∙∙∙逻辑电路如下12374LS00AN45674LS00AN910874LS00ANcU1A BA 端输入TTL 门信号，B 端输入高电平，输出波形如下：A 端输入TTL 门信号，B 端输入低电平，输出波形如下：2、 用74LS00实现异或逻辑 A B AB BA AB BA ABB ABA ⊕=+=∙=∙逻辑电路如下：A 端输入TTL 门信号，B 端输入高电平，输出波形如下：A 端输入TTL 门信号，B 端输入低电平，输出波形如下：实验二数据选择器及其应用一、实验目的1.通过实验的方法学习数据选择器的电路结构和特点。

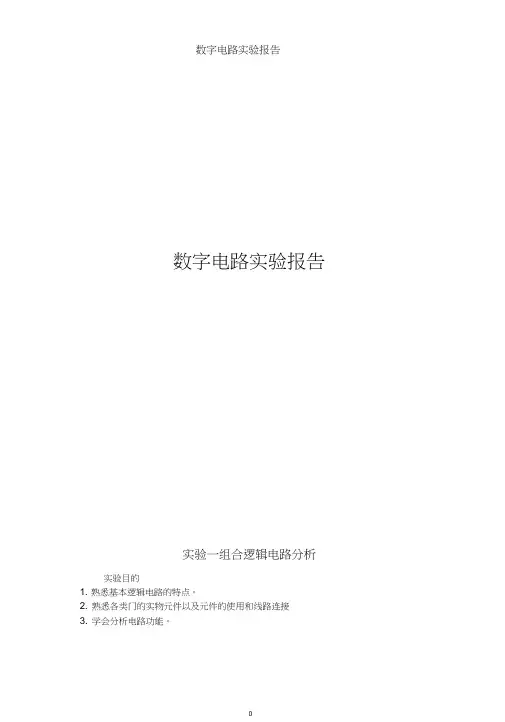

数字电路实验报告姓名：张珂班级：10级8班学号：2010302540224实验一：组合逻辑电路分析一．实验用集成电路引脚图1．74LS00集成电路2．74LS20集成电路二、实验内容1、组合逻辑电路分析逻辑原理图如下：U1A 74LS00NU2B74LS00NU3C74LS00N X12.5 VJ1Key = Space J2Key = Space J3Key = Space J4Key = SpaceVCC5VGND图1.1组合逻辑电路分析电路图说明：ABCD 按逻辑开关“1”表示高电平，“0”表示低电平； 逻辑指示灯：灯亮表示“1”，灯不亮表示“0”。

真值表如下： A B C D Y 0 0 0 0 0 0 0 0 1 0 0 0 1 0 0 0 0 1 1 1 0 1 0 0 0 0 1 0 1 0 0 1 1 0 0 0 1 1 1 1 1 0 0 0 0 1 0 0 1 0 1 0 1 0 0 1 0 1 1 1 1 1 0 0 1 1 1 0 1 1 1 1 1 0 1 1 1 1 1 1表1.1 组合逻辑电路分析真值表实验分析：由实验逻辑电路图可知：输出X1=AB CD =AB+CD ，同样，由真值表也能推出此方程，说明此逻辑电路具有与或功能。

2、密码锁问题：密码锁的开锁条件是：拨对密码，钥匙插入锁眼将电源接通，当两个条件同时满足时，开锁信号为“1”，将锁打开；否则，报警信号为“1”，则接通警铃。

试分析下图中密码锁的密码ABCD 是什么？ 密码锁逻辑原理图如下：U1A74LS00NU2B74LS00NU3C 74LS00NU4D 74LS00NU5D 74LS00NU6A74LS00N U7A74LS00NU8A74LS20D GNDVCC5VJ1Key = SpaceJ2Key = SpaceJ3Key = SpaceJ4Key = SpaceVCC5VX12.5 VX22.5 V图 2 密码锁电路分析实验真值表记录如下：实验真值表 A B CD X1 X2 0 0 0 0 0 1 0 0 0 1 0 1 0 0 1 0 0 1 0 0 1 1 0 1 0 1 0 0 0 1 0 1 0 1 0 1 0 1 1 0 0 1 0 1 1 1 0 1 1 0 0 0 0 1 1 0 0 1 1 0 1 0 1 0 0 1 1 0 1 1 0 1 1 1 0 0 0 1 1 1 0 1 0 1 1 1 1 0 0 1 1 11 10 1表1.2 密码锁电路分析真值表实验分析：由真值表（表1.2）可知：当ABCD 为1001时，灯X1亮，灯X2灭；其他情况下，灯X1灭，灯X2亮。

数字电路实验实验总结1.【数电实验报告】交通信号灯故障检测系统一、实验目的1、熟悉各种逻辑门的使用；2、锻炼学生应用各种逻辑门设计组合逻辑电路的能力•二、实验原理组合逻辑电路的设计方法,三、实验内容及要求交通信号灯的正常工作情况为:红灯（A）亮表示停车、黄灯（B）亮表示注意、绿灯（C）亮表示通行，任何时刻只有一盏灯亮；交通信号灯的故障情况为：任意两盏灯同时亮,三盏灯都亮或三盏灯都不亮,请将故障状态以指示灯亮显示出来,要求如下：1,列出逻辑状态表；2,写出逻辑表达式；3,对表达式化简或变换；4.画出实验电路图；5.在数字实验仪上实现.四、预习要求设计电路；列出所用元件清单；制定实验方案；记录实验结果,五、报告要求有详细设计步骤、逻辑图、实验结果分析2.数字电路实验心得体会原发布者：tqgqiaoe7342数字电子技术实验总结心得数字电子技术是一门理论与实践密切相关的学科，如果光靠理论，我们就会学的头疼，如果借助实验，效果就不一样了，特别是数字电子技术实验，能让我们自己去验证一下书上的理论，自己去设计，这有利于培养我们的实际设计能力和动手能力。

通过数字电子技术实验，我们不仅仅是做了几个实验，不仅要学会实验技术,更应当掌握实验方法，即用实验检验理论的方法，寻求物理量之间相互关系的方法，寻求最佳方案的方法等等，掌握这些方法比做了几个实验更为重要。

在数字电子技术实验中，我们可以根据所给的实验仪器、实验原理和一些条件要求，设计实验方案、实验步骤，画出实验电路图，然后进行测量，得出结果。

在数字电子技术实验的过程中，我们也遇到了各种各样的问题，针对出现的问题我们会采取相应的措施去解决，比如：1、线路不通一一运用逻辑笔去检查导线是否可用；2、芯片损坏一一运用芯片检测仪器检测芯片是否正常可用以及它的类型；3.数电实验总结最低0∙27元开通文库会员，查看完整内容›原发布者：zxyl21380数字电子技术实验总结本学期一共进行了六次实验：L常用集成门电路逻辑测试。

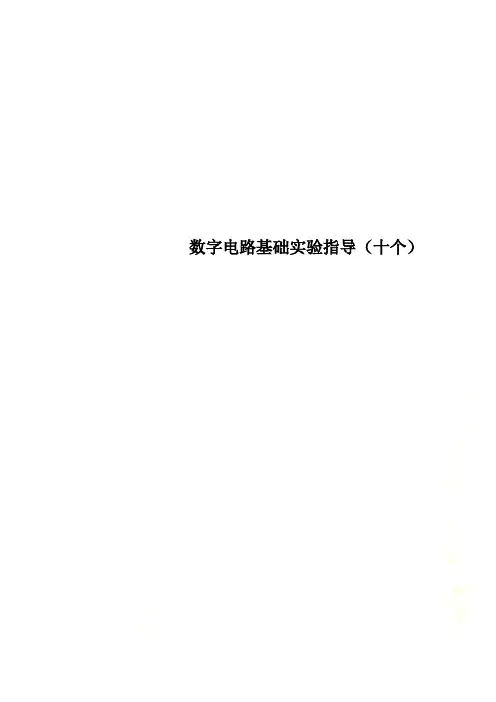

数字电路基础实验指导（十个）基础实验部分实验一 集成逻辑门电路逻辑功能的测试一、实验目的1、熟悉数字逻辑实验箱的结构、基本功能和使用方法。

2、掌握常用非门、与非门、或非门、与或非门、异或门的逻辑功能及其测试方法。

二、实验仪器及设备1、数字逻辑实验箱 1台2、元器件： 74LS00 74LS04 74LS55 74LS86 各一块 导线 若干三、实验内容1、测试74LS04（六非门）的逻辑功能将74LS04正确接入面包板，注意识别1脚位置（集成块正面放置且缺口向左，则左下角为1脚）重点讲解，按表1-1要求输入高、低电平信号，测出相应的输出逻辑电平。

得表达式为A Y =表1-1 74LS04逻辑功能测试表2、测试74LS00（四2输入端与非门）逻辑功能将74LS00正确接入面包板，注意识别1脚位置，按表1-2要求输入高、低电平信号，测出相应的输出逻辑电平。

得表达式为B A Y •=表1-2 74LS00 逻辑功能测试表1A 1B 1Y 2A 2B 2Y 3A 3B 3Y 4A 4B 4Y 0 0 1 0 0 1 0 0 1 0 0 1 0 1 1 0 1 1 0 1 1 0 1 1 111111111A 1Y 2A 2Y 3A 3Y 4A 4Y 5A 5Y 6A 6Y 0 1 0 1 0 1 0 1 0 1 0 1 1111111 1 0 1 1 0 1 1 0 1 1 03、测试74LS55（二路四输入与或非门）逻辑功能将74LS55正确接入面包板，注意识别1脚位置，按表1-3要求输入信号，测出相应的输出逻辑电平，填入表中。

（表中仅列出供抽验逻辑功能用的部分数据）表1-3 74LS55部分逻辑功能测试表A B C D E F G H Y0 0 0 0 0 0 0 0 10 0 0 0 0 0 0 1 10 0 0 0 0 0 1 0 10 0 0 0 0 0 1 1 10 0 0 0 0 1 0 0 10 0 0 0 0 1 0 1 10 0 0 0 0 1 1 0 10 0 0 0 0 1 1 1 1┇┋┋┋┋┋┋┋┋0 0 0 0 1 1 1 1 0┇┋┋┋┋┋┋┋┋0 0 1 0 0 0 0 0 1┇┋┋┋┋┋┋┋┋1 0 0 0 1 1 1 1 0┇┋┋┋┋┋┋┋┋1 1 0 1 0 0 0 1 1┇┋┋┋┋┋┋┋┋1 1 1 1 1 1 1 0 01 1 1 1 1 1 1 1 0ABCD ,与实侧值相比较，功能正确。

实验一基本门电路（验证型）一、实验目的（1）熟悉常用门电路的逻辑功能；（2）学会利用门电路构成简单的逻辑电路。

二、实验器材数字电路实验箱 1台；74LS00、74LS02、74LS86各一块三、实验内容及步骤1、TTL与非门逻辑功能测试（1）将四2输入与非门74LS00插入数字电路实验箱面板的IC插座上，任选其中一与非门。

输入端分别输入不同的逻辑电平（由逻辑开关控制），输出端接至LED“电平显示”输入端。

观察LED亮灭，并记录对应的逻辑状态。

按图1－1接线，检查无误方可通电。

图1－1表1－1 74LS00逻辑功能表2、TTL或非门、异或门逻辑功能测试分别选取四2输入或非门74LS02、四2输入异或门74LS86中的任一门电路，测试其逻辑功能，功能表自拟。

3、若要实现Y=A′, 74LS00、74LS02、74LS86将如何连接，分别画出其实验连线图，并验证其逻辑功能。

4、用四2输入与非门74LS00实现与或门Y=AB+CD的功能。

画出实验连线图，并验证其逻辑功能。

四、思考题1.TTL与非门输入端悬空相当于输入什么电平？2.如何处理各种门电路的多余输入端？附：集成电路引出端功能图实验二组合逻辑电路（设计型）一、实验目的熟悉简单组合电路的设计和分析过程。

二、实验器材数字电路实验箱 1台，74LS00 三块，74LS02、74LS04、74LS08各一块三、实验内容及步骤1、设计一个能比较一位二进制A与 B大小的比较电路，用X1、X2、X3分别表示三种状态：A>B时，X1=1;A<B时X2=1;A=B时X3＝1。

(用74LS04、74LS08和74LS02实现）要求：（1）列出真值表；（2）写出函数逻辑表达式；（3) 画出逻辑电路图，并画出实验连线图；（4）验证电路设计的正确性。

2、测量组合电路的逻辑关系：（1）图3-2电路用3块74LS00组成。

按逻辑图接好实验电路，输入端A、B、C 分别接“逻辑电平”，输出端D、J接LED“电平显示”；图3-2 表3－2（2）按表3－2要求，将测得的输出状态和LED显示分别填入表内；（3）根据测得的逻辑电路真值表，写出电路的逻辑函数式，判断该电路的功能。

数字电路-实验指导书汇总TPE-D型系列数字电路实验箱数字逻辑电路实验指导书实验⼀门电路逻辑功能及测试实验⼆组合逻辑电路（半加器、全加器及逻辑运算）实验三时序电路测试及研究实验四集成计数器及寄存器实验⼀门电路逻辑功能及测试⼀、实验⽬的1、熟悉门电路逻辑功能。

2、熟悉数字电路实验箱及⽰波器使⽤⽅法。

⼆、实验仪器及器件1、双踪⽰波器；2、实验⽤元器件74LS00 ⼆输⼊端四与⾮门 2 ⽚74LS20 四输⼊端双与⾮门 1 ⽚74LS86 ⼆输⼊端四异或门 1 ⽚74LS04 六反相器 1 ⽚三、预习要求1、复习门电路⼯作原理及相应逻辑表达式。

2、熟悉所⽤集成电路的引线位置及各引线⽤途。

3、了解双踪⽰波器使⽤⽅法。

四、实验内容实验前检查实验箱电源是否正常。

然后选择实验⽤的集成电路，按⾃⼰设计的实验接线图接好连线，特别注意Vcc 及地线不能接错(Vcc=+5v，地线实验箱上备有)。

线接好后经实验指导教师检查⽆误可通电实验。

实验中改动接线须先断开电源，接好后在通电实验。

1、测试门电路逻辑功能⑴选⽤双四输⼊与⾮门74LS20 ⼀只，插⼊⾯包板（注意集成电路应摆正放平），按图接线，输⼊端接S1～S4(实验箱左下⾓的逻辑电平开关的输出插⼝)，输出端接实验箱上⽅的LED 电平指⽰⼆极管输⼊插⼝D1～D8中的任意⼀个。

⑵将电平开关按表置位，分别测出输出逻辑状态值及电压值填表。

表2、异或门逻辑功能测试⑴选⼆输⼊四异或门电路74LS86，按图接线，输⼊端1、2、4、5 接电平开关输出插⼝，输出端A 、B 、Y 接电平显⽰发光⼆极管。

⑵将电平开关按表的状态转换，将结果填⼊表中。

表3、逻辑电路的逻辑关系⑴⽤ 74LS00 双输⼊四与⾮门电路，按图、图接线，将输⼊输出逻辑关系分别填⼊表，表中。

⑵写出两个电路的逻辑表达式。

4、逻辑门传输延迟时间的测量⽤六反相器（⾮门）按图接线，输⼊80KHz 连续脉冲（实验箱脉冲源），⽤双踪⽰波器测输⼊、输出相位差。

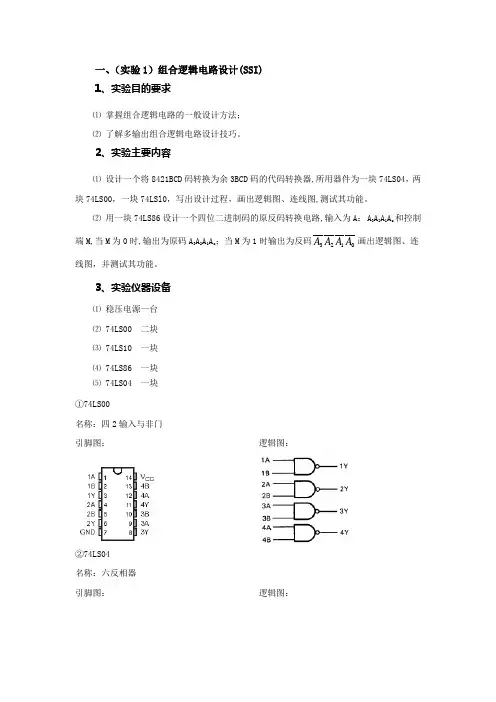

一、（实验1）组合逻辑电路设计(SSI) 1、实验目的要求⑴ 掌握组合逻辑电路的一般设计方法； ⑵ 了解多输出组合逻辑电路设计技巧。

2、实验主要内容⑴ 设计一个将8421BCD 码转换为余3BCD 码的代码转换器,所用器件为一块74LS04，两块74LS00，一块74LSl0，写出设计过程，画出逻辑图、连线图,测试其功能。

⑵ 用一块74LS86设计一个四位二进制码的原反码转换电路,输入为A ： A 3A 2A 1A o 和控制端M,当M 为0时,输出为原码A 3A 2A 1A o ；当M 为1时输出为反码0123A A A A 画出逻辑图、连线图，并测试其功能。

3、实验仪器设备⑴ 稳压电源一台 ⑵ 74LS00 二块 ⑶ 74LS10 一块 ⑷ 74LS86 一块 ⑸ 74LS04 一块 ①74LS00名称：四2输入与非门引脚图： 逻辑图：②74LS04 名称：六反相器引脚图： 逻辑图：③74LS10名称：三3输入与非门引脚图：逻辑图：④74LS86名称：四2输入异或门引脚图：逻辑图：二、（实验2）编码器与译码器1、实验目的要求⑴了解译码器、编码器的工作原理及其逻辑功能。

⑵掌握译码器、编码器的扩展方法及在多输出组合函数设计中的典型应用。

2、实验主要内容⑴用2块8线-3线优先编码器74LS148实现16线-4线优先编码器。

①画出逻辑图，说明扩展后输出为原变量还是反变量；②画出连线图，并依此在实验板上搭线；③输入用0-1开关，输出用LED显示。

验证电路的正确性，并做出记录。

⑵用两块74LS138实现4线-16线全译码。

①画出逻辑图；②画出连线图，并依此在实验板上搭线。

③输入用0-1开关，输出用LED显示。

验证电路的正确性，并做出记录。

⑶用一块74LS138和一块74LS20设计二输出组合逻辑函数，输入为三位二进制码A2A1A0，输出分别为偶函数F e和奇函数F o，画出逻辑图、连线图，搭线验证。

3、实验仪器设备⑴数字逻辑实验仪1台；⑵数字万用表1块；⑶直流稳压电源1台；⑷ 74LS8148两块，74LS00一块，74S138两块，74S20一块。

《数字电路》实验报告项目一逻辑状态测试笔的制作一、项目描述本项目制作的逻辑状态测试笔，由集成门电路芯片74HC00、发光二极管、电阻等元器件组成，项目相关知识点有：基本逻辑运算、基本门电路、集成逻辑门电路等；技能训练有：集成逻辑二、项目要求用集成门电路74HC00制作简易逻辑状态测试笔。

要求测试逻辑高电平时，红色发光二极管亮，测试逻辑低电平时绿色发光二极管亮。

三、原理框图四、主要部分的实现方案当测试探针A测得高电平时，VD1导通，三级管V发射级输出高电平，经G1反相后，输出低电平，发光二级管LED1导通发红光。

又因VD2截止，相当于G1输入端开路，呈高电平，输出低电平，G3输出高电平，绿色发光二级管LED2截止而不发光。

五、实验过程中遇到的问题及解决方法（1）LED灯不能亮：检查硬件电路有无接错；LED有无接反；LED有无烧坏。

（2）不能产生中断或中断效果：检查硬件电路有无接错；程序中有无中断入口或中断子程序。

（3）输入电压没有反应：数据原理图有没有连接正确，检查显示部分电路有无接错；4011逻辑门的输入端有无浮空。

六、心得体会第一次做的数字逻辑试验是逻辑状态测试笔，那时什么都还不太了解，听老师讲解完了之后也还不知道从何下手，看到前面的人都起先着手做了，心里很焦急可就是毫无头绪。

老师说要复制一些文件协助我们做试验（例如：试验报告模板、试验操作步骤、引脚等与试验有关的文件），还让我们先画原理图。

这时，关于试验要做什么心里才有了一个模糊的框架。

看到别人在拷贝文件自己又没有U盘只好等着借别人的用，当然在等的时候我也画完了逻辑测试笔的实操图。

后面几次都没有过，但最后真的发觉试验的次数多了，娴熟了，知道自己要做的是什么，明确了目标，了解了方向，其实也没有想象中那么困难。

七、元器件一逻辑状态测试笔电路八、附实物图项目二多数表决器电路设计与制作一、项目描述本项目是以组合逻辑电路的设计方法，用基本门电路的组合来完成具有多数表决功能的电路。

第1篇一、实验目的1. 理解数字电路的基本概念和组成原理。

2. 掌握常用数字电路的分析方法。

3. 培养动手能力和实验技能。

4. 提高对数字电路应用的认识。

二、实验器材1. 数字电路实验箱2. 数字信号发生器3. 示波器4. 短路线5. 电阻、电容等元器件6. 连接线三、实验原理数字电路是利用数字信号进行信息处理的电路，主要包括逻辑门、触发器、计数器、寄存器等基本单元。

本实验通过搭建简单的数字电路，验证其功能，并学习数字电路的分析方法。

四、实验内容及步骤1. 逻辑门实验（1）搭建与门、或门、非门等基本逻辑门电路。

（2）使用数字信号发生器产生不同逻辑电平的信号，通过示波器观察输出波形。

（3）分析输出波形，验证逻辑门电路的正确性。

2. 触发器实验（1）搭建D触发器、JK触发器、T触发器等基本触发器电路。

（2）使用数字信号发生器产生时钟信号，通过示波器观察触发器的输出波形。

（3）分析输出波形，验证触发器电路的正确性。

3. 计数器实验（1）搭建异步计数器、同步计数器等基本计数器电路。

（2）使用数字信号发生器产生时钟信号，通过示波器观察计数器的输出波形。

（3）分析输出波形，验证计数器电路的正确性。

4. 寄存器实验（1）搭建移位寄存器、同步寄存器等基本寄存器电路。

（2）使用数字信号发生器产生时钟信号和输入信号，通过示波器观察寄存器的输出波形。

（3）分析输出波形，验证寄存器电路的正确性。

五、实验结果与分析1. 逻辑门实验通过实验，验证了与门、或门、非门等基本逻辑门电路的正确性。

实验结果表明，当输入信号满足逻辑关系时，输出信号符合预期。

2. 触发器实验通过实验，验证了D触发器、JK触发器、T触发器等基本触发器电路的正确性。

实验结果表明，触发器电路能够根据输入信号和时钟信号产生稳定的输出波形。

3. 计数器实验通过实验，验证了异步计数器、同步计数器等基本计数器电路的正确性。

实验结果表明，计数器电路能够根据输入时钟信号进行计数，并输出相应的输出波形。

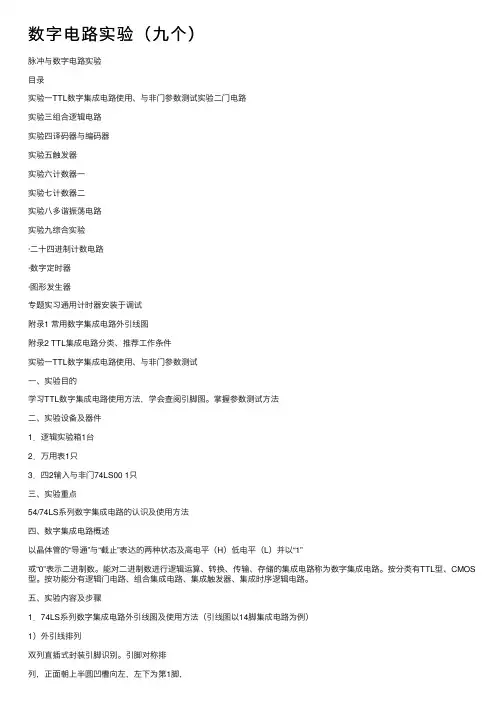

数字电路实验（九个）脉冲与数字电路实验⽬录实验⼀TTL数字集成电路使⽤、与⾮门参数测试实验⼆门电路实验三组合逻辑电路实验四译码器与编码器实验五触发器实验六计数器⼀实验七计数器⼆实验⼋多谐振荡电路实验九综合实验·⼆⼗四进制计数电路·数字定时器·图形发⽣器专题实习通⽤计时器安装于调试附录1 常⽤数字集成电路外引线图附录2 TTL集成电路分类、推荐⼯作条件实验⼀TTL数字集成电路使⽤、与⾮门参数测试⼀、实验⽬的学习TTL数字集成电路使⽤⽅法，学会查阅引脚图。

掌握参数测试⽅法⼆、实验设备及器件1．逻辑实验箱1台2．万⽤表1只3．四2输⼊与⾮门74LS00 1只三、实验重点54/74LS系列数字集成电路的认识及使⽤⽅法四、数字集成电路概述以晶体管的“导通”与“截⽌”表达的两种状态及⾼电平（H）低电平（L）并以“1”或“0”表⽰⼆进制数。

能对⼆进制数进⾏逻辑运算、转换、传输、存储的集成电路称为数字集成电路。

按分类有TTL型、CMOS 型。

按功能分有逻辑门电路、组合集成电路、集成触发器、集成时序逻辑电路。

五、实验内容及步骤1．74LS系列数字集成电路外引线图及使⽤⽅法（引线图以14脚集成电路为例）1）外引线排列双列直插式封装引脚识别。

引脚对称排列，正⾯朝上半圆凹槽向左，左下为第1脚，按逆时针⽅向引脚序号依次递增。

2）电源供电芯⽚以5V供电，电源正极连接标有Vcc字符的引脚，负极连接标有GND字符的引脚。

电源额定值应准确。

为了达到良好的使⽤效果，电源范围应满⾜4.5V≤Vcc≤5.5V。

TTL数字集成电路引脚识别电源极性连接应正确。

3）重要使⽤规则a．输出端不能直接连接电源正极或负极。

b．⼩规模（SSI）和中规模（MSI）芯⽚，在使⽤中发热严重应检查外围连线连接是否正确。

1A1B1Y2A2B2Y GND 4A4B4Y3A3B3Y1A1B1Y2A2B2Y&ABY&ABY按图1.1完成连线。

福建师范大学 物理与能源学院实验一 TTL 集成逻辑门 的逻辑功能与参数测试专业姓名 学号 时间 成绩一、实验目 的1．掌握 TTL 集成与非门 的逻辑功能和主要参数 的测试方法 2．掌握 TTL 器件 的使用规则3．进一步熟悉数字电路实验装置 的结构，基本功能和使用方法 二、实验设备与器件1．+5V 直流电源 2.逻辑电平开关 3．逻辑电平显示器4.直流数字电压表5．直流毫安表 三、实验内容6.直流微安表 7．74LS20×2、1K 、10K 电位器， 200Ω电阻器 (0.5W)在合适 的位置选取一个14P 插座，按定位标记插好74LS20集成块。

1.验证 TTL 集成与非门 74LS20 的逻辑功能按图 1－ 1接线，门 的四个输入端接逻辑开关输出插口，以提供“ 0”与“1”电平信号，开关向上，输出逻辑“ 1”，向下为逻辑“ 0”。

门 的输出端接由 LED 发光二极管组成 的逻辑电平显示器（又称0－1指示器） 的显示插口， LED 亮为逻辑“ 1 ”，不亮为逻辑“ 0”。

按表 1－1 的真值表逐个测试集成块中两个与非门 的逻辑功能。

74LS20有 4个输入端，有 16个最小项，在实际测试时，只要通过对输入 1111、0111、 1011、1101、1110五项进行检测就可判断其逻辑功能是否正常。

表 1－1输入 输出A nB nC 1 1 1 0 1n D n Y1Y21 0 1 1 11 1 0 1 11 1 1 1 02、74LS20主要参数的测试(1)分别按图 1－ 2接线并进行测试，将测试结果记入表1－ 2中。

(a) (b) (c) (d)图 1－2 (a)(b)(c)TTL表 1－2与非门静态参数测试电路图及(d)扇出系数测试图I CCL I CCH I iL I OL I OLN OI iL(mA) (mA) (mA) (mA)(2)接图 1－3接线，调节电位器 R，使 vW i 从 OV向高电平变化，逐点测量v i和 v 的对应值，O记入表 1－3中。

第1篇一、实验目的1. 巩固和加深对数字电路基本原理和电路分析方法的理解。

2. 掌握数字电路仿真工具的使用，提高设计能力和问题解决能力。

3. 通过综合实验，培养团队合作精神和实践操作能力。

二、实验内容本次实验主要分为以下几个部分：1. 组合逻辑电路设计：设计一个4位二进制加法器，并使用仿真软件进行验证。

2. 时序逻辑电路设计：设计一个4位计数器，并使用仿真软件进行验证。

3. 数字电路综合应用：设计一个数字时钟，包括秒、分、时显示，并使用仿真软件进行验证。

三、实验步骤1. 组合逻辑电路设计：（1）根据题目要求，设计一个4位二进制加法器。

（2）使用Verilog HDL语言编写代码，实现4位二进制加法器。

（3）使用ModelSim软件对加法器进行仿真，验证其功能。

2. 时序逻辑电路设计：（1）根据题目要求，设计一个4位计数器。

（2）使用Verilog HDL语言编写代码，实现4位计数器。

（3）使用ModelSim软件对计数器进行仿真，验证其功能。

3. 数字电路综合应用：（1）根据题目要求，设计一个数字时钟，包括秒、分、时显示。

（2）使用Verilog HDL语言编写代码，实现数字时钟功能。

（3）使用ModelSim软件对数字时钟进行仿真，验证其功能。

四、实验结果与分析1. 组合逻辑电路设计：通过仿真验证，所设计的4位二进制加法器能够正确实现4位二进制加法运算。

2. 时序逻辑电路设计：通过仿真验证，所设计的4位计数器能够正确实现4位计数功能。

3. 数字电路综合应用：通过仿真验证，所设计的数字时钟能够正确实现秒、分、时显示功能。

五、实验心得1. 通过本次实验，加深了对数字电路基本原理和电路分析方法的理解。

2. 掌握了数字电路仿真工具的使用，提高了设计能力和问题解决能力。

3. 培养了团队合作精神和实践操作能力。

六、实验改进建议1. 在设计组合逻辑电路时，可以考虑使用更优的电路结构，以降低功耗。

2. 在设计时序逻辑电路时，可以尝试使用不同的时序电路结构，以实现更复杂的逻辑功能。

第1篇一、实验目的1. 理解数字系统电路的基本原理和组成。

2. 掌握数字电路的基本实验方法和步骤。

3. 通过实验加深对数字电路知识的理解和应用。

4. 培养学生的动手能力和团队合作精神。

二、实验原理数字系统电路是由数字逻辑电路构成的，它按照一定的逻辑关系对输入信号进行处理，产生相应的输出信号。

数字系统电路主要包括逻辑门电路、触发器、计数器、寄存器等基本单元电路。

三、实验仪器与设备1. 数字电路实验箱2. 数字万用表3. 示波器4. 逻辑分析仪5. 编程器四、实验内容1. 逻辑门电路实验（1）实验目的：熟悉TTL、CMOS逻辑门电路的逻辑功能和测试方法。

（2）实验步骤：1）搭建TTL与非门电路，测试其逻辑功能；2）搭建CMOS与非门电路，测试其逻辑功能；3）测试TTL与门、或门、非门等基本逻辑门电路的逻辑功能。

2. 触发器实验（1）实验目的：掌握触发器的逻辑功能、工作原理和应用。

（2）实验步骤：1）搭建D触发器电路，测试其逻辑功能；2）搭建JK触发器电路，测试其逻辑功能；3）搭建计数器电路，实现计数功能。

3. 计数器实验（1）实验目的：掌握计数器的逻辑功能、工作原理和应用。

（2）实验步骤：1）搭建同步计数器电路，实现加法计数功能；2）搭建异步计数器电路，实现加法计数功能；3）搭建计数器电路，实现定时功能。

4. 寄存器实验（1）实验目的：掌握寄存器的逻辑功能、工作原理和应用。

（2）实验步骤：1）搭建4位并行加法器电路，实现加法运算功能；2）搭建4位并行乘法器电路，实现乘法运算功能；3）搭建移位寄存器电路，实现数据移位功能。

五、实验结果与分析1. 逻辑门电路实验通过搭建TTL与非门电路和CMOS与非门电路，测试了它们的逻辑功能，验证了实验原理的正确性。

2. 触发器实验通过搭建D触发器和JK触发器电路，测试了它们的逻辑功能，实现了计数器电路，验证了实验原理的正确性。

3. 计数器实验通过搭建同步计数器和异步计数器电路，实现了加法计数和定时功能，验证了实验原理的正确性。

资料收集于网络，如有侵权请联系网站删除实验一门电路逻辑功能及测试一、实验目的1．了解实验箱各部分的功能，并熟悉其使用方法。

2．熟悉门电路的外形和引脚以及逻辑功能。

3．学习集成电路的测试方法及示波器使用方法。

二、实验仪器及材料1．双踪示波器2．器件74LS00 二输入端四与非门2片74LS20 四输人端双与非门1片74LS86 二输入端四异或门1片74LS04 六反相器1片三、预习要求1．复习门电路工作原理及相应逻辑表达式．2．熟悉所用集成电路的引线位置及各引线用途．3．了解双踪示波器使用方法．四、实验箱介绍实验箱由电源、电平显示、信号源、芯片插座、逻辑开关等部分组成。

只供学习与交流．资料收集于网络，如有侵权请联系网站删除1、电源部分输出DC、+5V、+1.25V~+15V直流稳压电源各一路。

两路均设有短路报警功能，电源在短路时自动将电源与已经短路的电路断开，当短路故障排除后，按下报警复位开关即可恢复供电。

2、显示部分电平指示由10组发光二极管组成，用＋5V接电平输入时灯亮为正常。

用GND（地）接电平无输出显示为正常。

数字显示由2位7段LED数码管及二-十进制译码器驱动器组成。

分译码输入端和段位显示输入端（高电平有效）。

3、信号源部分分单脉冲和连续脉冲2部分，单脉冲开关为消抖动脉冲；连续脉冲分为2组，一组为4路固定频率只供学习与交流．资料收集于网络，如有侵权请联系网站删除脉冲，分别为200kHZ、100kHZ、50kHZ、25kHZ；另一组为：1Hz~5kHz连续可调方波。

4、逻辑电平开关由10组逻辑电平开关组成（S0-S9），逻辑开关用于输出逻辑电平“1”和“0”。

接电平指示，并左右拨动开关（H为高电平+5V，L为低电平0V），则红绿灯相应亮灯。

用一组（4位）逻辑开关分别接数码显示的译码输入ABCD（8421BCD），拨动开关组合，输入0000～1001，则数码显示为0～9。

5、集成块插座插座为双列直插或多列直插，集成块引脚数和引脚号须与插座相符，上左下右对角一般为正、负电源（特殊除外），电源负端接GND即可（10个14脚、3个16脚、1个20脚）。

第1篇一、实验目的1. 理解和掌握数字电路的基本原理和组成。

2. 熟悉数字电路实验设备和仪器的基本操作。

3. 培养实际动手能力和解决问题的能力。

4. 提高对数字电路设计和调试的实践能力。

二、实验器材1. 数字电路实验箱一台2. 74LS00若干3. 74LS74若干4. 74LS138若干5. 74LS20若干6. 74LS32若干7. 电阻、电容、二极管等元器件若干8. 万用表、示波器等实验仪器三、实验内容1. 基本门电路实验（1）验证与非门、或非门、异或门等基本逻辑门的功能。

（2）设计简单的组合逻辑电路，如全加器、译码器等。

2. 触发器实验（1）验证D触发器、JK触发器、T触发器等基本触发器的功能。

（2）设计简单的时序逻辑电路，如计数器、分频器等。

3. 组合逻辑电路实验（1）设计一个简单的组合逻辑电路，如4位二进制加法器。

（2）分析电路的输入输出关系，验证电路的正确性。

4. 时序逻辑电路实验（1）设计一个简单的时序逻辑电路，如3位二进制计数器。

（2）分析电路的输入输出关系，验证电路的正确性。

5. 数字电路仿真实验（1）利用Multisim等仿真软件，设计并仿真上述实验电路。

（2）对比实际实验结果和仿真结果，分析误差原因。

四、实验步骤1. 实验前准备（1）熟悉实验内容和要求。

（2）了解实验器材的性能和操作方法。

（3）准备好实验报告所需的表格和图纸。

2. 基本门电路实验（1）搭建与非门、或非门、异或门等基本逻辑电路。

（2）使用万用表测试电路的输入输出关系，验证电路的功能。

（3）记录实验数据，分析实验结果。

3. 触发器实验（1）搭建D触发器、JK触发器、T触发器等基本触发电路。

（2）使用示波器观察触发器的输出波形，验证电路的功能。

（3）记录实验数据，分析实验结果。

4. 组合逻辑电路实验（1）设计4位二进制加法器电路。

（2）搭建电路，使用万用表测试电路的输入输出关系，验证电路的正确性。

（3）记录实验数据，分析实验结果。

目录序言 (1)基础实验部分实验1 集成门电路逻辑功能测试 (6)实验2 TS门和OC门的功能测试及应用实验3 SSI组合逻辑电路 (13)实验4 译码器和数据选择器功能测试及功能扩展应用 (20)实验5 MSI组合逻辑电路 (29)实验6 触发器逻辑功能测试 (37)实验7 SSI时序逻辑电路 (45)实验8 集成计数器及寄存器综合设计实验部分实验9 波形产生及单稳态触发器实验10 555时基电路实验11 MSI加法器实验12 触发器应用实验13 寄存器及其应用实验14 计数器MSI芯片的应用实验15 时序逻辑电路应用实验16 顺序脉冲和脉冲分配器电路附录常用数字集成电路芯片引脚图序言1、电子技术实验的意义、目的与要求1.1 意义：电子技术实验，就是根据教学、科研的具体要求进行设计、安装与调试电子电路的过程。

显然，他是将技术理论转化为实用电路的过程。

在上述过程中，既能验证理论的正确性又能从中发现理论的近似性和局限性，促进电子电路理论和应用技术进一步向前发展。

目前，电子技术的发展日新月异，要认识和应用门类繁多的新器件、新电路，最为有效的途径就是进行实验。

通过实验，可以分析器件和电路的工作原理，完成性能指标的检测；可以验证和扩展器件、电路的性能或功能，扩大使用范围；可以设计并制作出各种实用电路。

1.2 目的就教学而言，电子技术实验，是培养应用型人才的基本内容之一和重要手段。

通过他可以巩固和深化应用技术的基础理论和基本概念，培养理论联系实际的学风、严谨求实的科学态度和基本工程素质（动手能力）。

1.3 要求（1）能读懂基本电子电路图，有分析电路作用或功能的能力。

（2）由设计、组装和调试基本电子电路的能力。

（3）会查阅和利用技术资料、有合理选用元器件（含中规模集成电路MSI）的能力。

（4）由分析和排除基本电子电路一般故障的能力。

（5）掌握常用电子测量仪器的选择与使用方法和各类电路性能（或功能）的基本测试方法。
