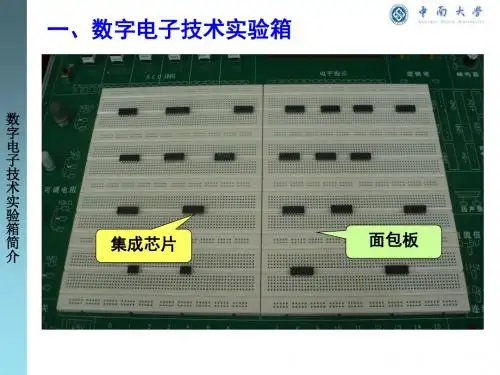

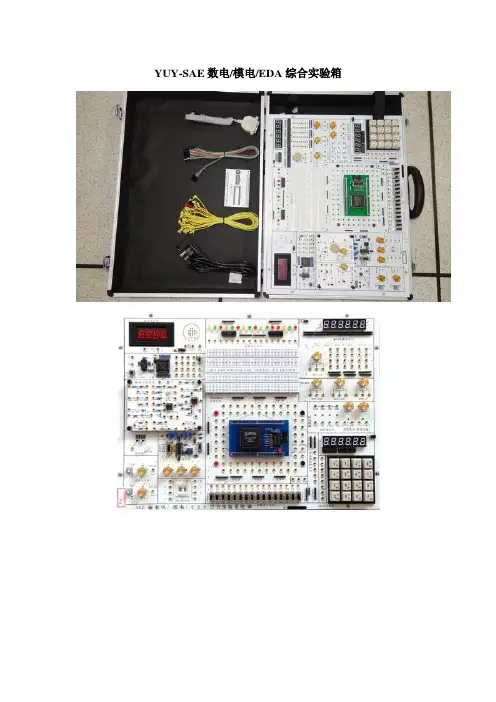

数字电子技术实验箱简介

实验箱使用说明书一.概述电子技术实验箱是提供给学生做电子技术实验的仪器。

它采用模块化箱式结构，即：交、直流电源、直流信号、脉冲信号、电平开关、译码显示、电平输出显示以及备用元器件等共用部分相对固定在实验箱内；它能够满足《模拟电子技术实验》、《数字电子技术实验》以及部分中小型的“电子技术综合设计实验”的要求。

适合于大、专院校实验室为各层次的学生，和中等专业学校的学生，开设“电子技术”实验和“电工电子技术”实验使用的理想设备。

本机有较为灵活使用的特点，部分实验板置于实验箱面板上，用几根支撑柱及螺栓拧紧固定，可灵活方便地按照实验内容进行更换，可提供给学生们自由发挥设计，便于组装连接实验电路。

通过学生自己动手，独立完成规定的和自己感兴趣的实验，可培养和发挥学生的主动性和独创性。

本实验箱的所有电源均为独立的电源板，不占用实验箱面板，将其置于实验箱中，采用接插件及导线方式与面板的相应位置连接，方便维修和维护。

本实验箱面板及实验电路板均采用3 mm厚的环氧树脂板制作，所有插座采用内孔直径为Φ1mm和Φ0.7mm镀铬的通孔铜插座，对应的实验连接导线采用直径为Φ1mm的头部带锥度的可重叠式插头，以及Φ0.6mm的胶皮铜质单芯导线。

机箱选用航空铝合金箱，结实、美观、抗腐蚀。

机箱箱体大小尺寸应满足面板的尺寸（450*310mm2）及安装相应的元器件的情况下，保证安全(即安全又能屏蔽)、实用、美观、紧凑的原则，合理选用机箱箱体。

二.实验箱的组成及技术指标㈠．实验箱面板图㈡．电源：含交流电源部分和直流电压部分。

输入AC220V±10% 50H Z输出：①. AC17V、18V、19V 0.5A 有保险管保险②. AC7V、8V、9V 0.5A 有保险管保险③. DC+12V ≥1A 有过流过压保护④. DC-12V ≥1A 有过流过压保护⑤. DC+5V ≥1A 有过流过压保护1.交流电源部分：图二为面板左上角的一部分。

数字电子技术实验报告
一、实验目的：
1． 掌握TTL 逻辑门电路的主要参数意义
2． 掌握TTL 逻辑门电路主要参数以及测量方法
3． 通过与非门实现与门、或门、异或门。

二、实验设备;
1． 数字电路实验箱
2． 74LS00
3． 函数发生器、示波器
三、实验原理;
1． 实验室所用电路板中配备有与非门，可以通过各种逻辑运算，从而利用与非门实现
与门、或门、异或门等逻辑门电路。

2． Y=A ·B=1••B A ,从公式可以看出，可以将AB 与1接入与非门的两个输入端（输入1的端口悬空即可）。

3． B A B A Y •=+=，从公式可以看出可以将A 和1接入一个非门（2步骤中已经
实现非门），从而得到A ，同理可以得到B ，然后将A 和B 接入与非门的两个输入端，就可得到Y 。

4． Y=A B ⊗=))((B A B A ++=))((B A AB =))((B A AB 。

5． 取信号A 为方波，峰峰值是5V ，偏移量为2.5V ，频率为1000Hz ，B 取为逻辑开关。

四、实验结果图
2． 或门
B
A
& 1 &
3．
当B=0时，Y=A B ⊗=A 当B=1时，Y=A B ⊗=A
B 1 & A & 1
&
A
1
B
1
& B & & A &
&。

SDZ-6电子技术实验箱使用说明一、实验箱的结构和外型：实验箱外型为长方体结构，内部分左，中，右三个部分。

左上部分为FPGA实验板，左下部分为面包板；中间部分为SDZ-6输出资源功能板；右边部分为空的，可存放一些实验导线和工具。

二、实验板功能说明：SDZ-6实验板说明：（一）外型SDZ-6实验板的外型如图1所示。

（二）功能说明1．电源：实验箱工作需外接直流+5V，±12V电源。

＋5V从红黑护套型接线柱输入，提供电源给除四相步进电机以外的电路。

±12V从3.96－3P接线端输入，提供电源给四相步进电机，并且有红色LED分别指示。

＋5V电源有反接保护，防止由于电源接反而使实验板上器件烧坏。

在实验箱的内部所有的直流电源都采用共地连接。

2．逻辑笔：（1）输入端输入高电平时：三色指示灯红色灯亮。

（2）输入端输入低电平时：三色指示灯绿色灯亮。

（3）输入端输入高阻时：三色指示灯黄色灯亮。

（4）同时对输入信号进行8421计数: Q3 Q2 Q1 Q0。

按复位键对计数器复位。

3．时钟信号源模块时钟信号源主要由Xilinx公司的XC9572芯片提供，提供了100HZ,1KHZ,10KHZ和2MHZ四种频率的连续的脉冲，还提供四种单次脉冲。

每按一下功能键，四种单次产生一次。

连续脉冲和单次脉冲输出分别连接到50P扁平线插座XS1上。

4．静态数码显示和动态数码显示：2位静态数码显示和4位动态数码显示都采用0.5寸高亮LED，共阴驱动，内部每一数码段都已接1KΩ限流电阻。

静态数码显示为LED1和LED2，其中4位动态显示LED3-LDE6的七段数码段和小数点分别共连，并且每一个都有位控制端。

静态和动态输入端连接到50P扁平线插座XS1上。

5．16*16点阵显示：16*16点阵显示采用4个共阴8*8点阵模块（M12088A/B）组成。

有16个行输入端：行1－行16和16个列控制端：列1－列16，它们都是高电平有效。

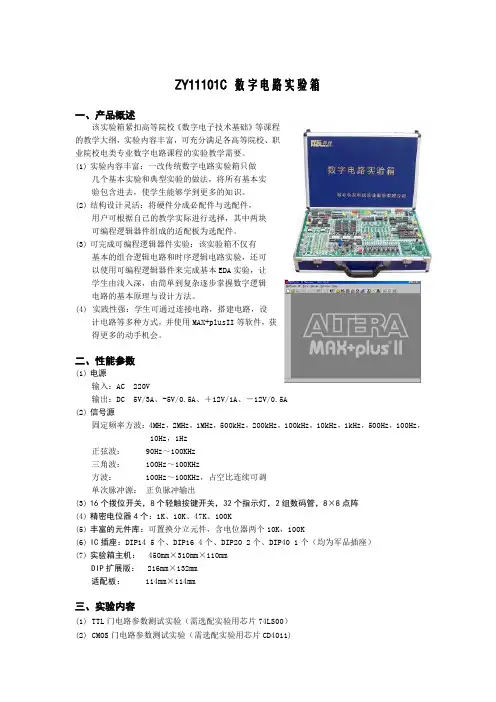

ZY11101C 数字电路实验箱一、产品概述该实验箱紧扣高等院校《数字电子技术基础》等课程的教学大纲，实验内容丰富，可充分满足各高等院校、职业院校电类专业数字电路课程的实验教学需要。

(1)实验内容丰富：一改传统数字电路实验箱只做几个基本实验和典型实验的做法，将所有基本实验包含进去，使学生能够学到更多的知识。

(2)结构设计灵活：将硬件分成必配件与选配件，用户可根据自己的教学实际进行选择，其中两块可编程逻辑器件组成的适配板为选配件。

(3)可完成可编程逻辑器件实验：该实验箱不仅有基本的组合逻辑电路和时序逻辑电路实验，还可以使用可编程逻辑器件来完成基本EDA实验，让学生由浅入深，由简单到复杂逐步掌握数字逻辑电路的基本原理与设计方法。

(4)实践性强：学生可通过连接电路，搭建电路，设计电路等多种方式，并使用MAX+plusII等软件，获得更多的动手机会。

二、性能参数(1)电源输入：AC 220V输出：DC 5V/3A、-5V/0.5A、＋12V/1A、－12V/0.5A(2)信号源固定频率方波：4MHz，2MHz，1MHz，500kHz，200kHz，100kHz，10kHz，1kHz，500Hz，100Hz，10Hz，1Hz正弦波： 90Hz～100KHz三角波： 100Hz～100KHz方波： 100Hz～100KHz，占空比连续可调单次脉冲源：正负脉冲输出(3)16个拨位开关，8个轻触按键开关，32个指示灯，2组数码管，8×8点阵(4)精密电位器4个：1K、10K、47K、100K(5)丰富的元件库：可置换分立元件，含电位器两个10K，100K(6)IC插座：DIP14 5个、DIP16 4个、DIP20 2个、DIP40 1个（均为军品插座）(7)实验箱主机：450mm×310mm×110mmDIP扩展版：216mm×132mm适配板：114mm×114mm三、实验内容(1)TTL门电路参数测试实验（需选配实验用芯片74LS00）(2)CMOS门电路参数测试实验（需选配实验用芯片CD4011)(3)基本门电路逻辑功能测试实验（需选配实验用相应74LS系列、CC4000系列或74HC系列芯片若干)(4)TTL集电极开路门和三态输出门实验（需选配实验用芯片74LS00、74LS03、74LS04、74LS10、74LS125)(5)集成逻辑电路的连接和驱动实验（需选配实验用芯片74LS00、74LS04，CC4001、74HC00)(6)编码器及其应用实验（需选配实验用芯片74LS148，74LS20、74LS04、74LS32)(7)译码器及其应用实（需选配实验用芯片74LS138、74LS42、74LS20)(8)数码管显示实验（需选配实验用芯片74LS47、74LS48、74LS248、CD4511)(9)数据选择器及其应用实验（需选配实验用芯片74LS151、74LS153、74LS04、74LS08、74LS32)(10)加法器和数字比较器实验（需选配实验用芯片74LS85、74LS00、74LS04、74LS08、74LS32)(11)组合逻辑电路的设计与测试实验（需选配实验用芯片74LS00、74LS02、74LS04、74LS10、74LS20)(12)竞争冒险实验(13)触发器及其应用实验（需选配实验用芯片74LS00、74LS04、74LS10、74LS74、74LS112)(14)移位寄存器及其应用实验（需选配实验用芯片74LS00、74LS30、74LS194)(15)计数器及其应用实验（需选配实验用芯片74LS00、74LS10、74LS04、74LS32、74LS192，74LS90，74LS161，74LS248)(16)脉冲分配器及其应用实验（需选配实验用芯片CC4017、CC4013、CC4027、CC4011、CC4085)(17)单稳态触发器和施密特触发器实验（需选配实验用芯片CC4011、CC45128、CC40106)(18)多谐振荡器实验（需选配实验用芯片74LS00)(19)555定时器实验（需选配实验用芯片NE555)(20)D/A转换实验(21)A/D转换实验(22)E EPROM只读存储器应用实验(23)随机存储器（RAM）及其应用实验(24)多功能数字钟实验(25)多路抢答器实验(26)可控定时器实验(27)基本门电路及软件使用实验（需选配ispLSI1032E适配板和EPM7128适配板)(28)组合逻辑电路实验（需选配ispLSI1032E适配板和EPM7128适配板)(29)触发器功能实验（需选配ispLSI1032E适配板和EPM7128适配板)(30)计数器实验（需选配ispLSI1032E适配板和EPM7128适配板)(31)交通灯实验（需选配ispLSI1032E适配板和EPM7128适配板)。

实验箱简介一、实验箱的组成及特点1．实验箱的供电实验箱的后方设有带保险丝管（0.5A）的220V单相交流三芯电源插座（配有三芯插头电源线一根）。

箱内设有一只降压变压器，供直流稳压电源。

2．两块大型（433 mm×323mm）单面散敷铜印刷线路板，正面丝印有清晰的各部件、元器件的图形、线条和字符；反面则是装接其相应的实际元器件。

该板上包含着以下各部分内容：（1）左下角装有带灯电源总开关一只。

（2）高性能双列直插式圆脚集成电路插座41只（其中40P 3只，28P 2只，24P，2只，20P 4只，16P 17只，14P 9只，8P 4只）。

（3）900多只高可靠的自锁紧式、防转、叠插式插座。

它们与集成电路插座、镀银针管座以及其它固定器件，线路等已在印制板面连接好。

正面板上有黑线条连接的地方，表示内部（反面）已接好。

采用高性弹性插件，这类插件，其插头与插座之间的导电接触面很大，接触电阻极其微小（接触电阻＜Ω,使用寿命＞10000次以上），而且插头之间可以叠插，从而可形成一个立体布线空间，使用起来极为方便。

（4）90多根镀银长（15mm）紫铜针管插座，供实验接插小型电位器、电阻、电容等分立元件之用（它们与相应的锁紧插座已在印刷面连通）。

（5）2只无译码LED数码管，其中“共阴”，“共阳”各一只。

￥八个显示段的管脚均已与相应的锁紧插座相连。

（6）6位十六进制七段译码器与LED数码显示器每一位译码器均采用可编程器件GAL设计而成，具有十六进制全译码功能。

显示器采用LED共阴极红色数码管（与译码器在反面已连接好），可显示四位BCD码十六进制的全译码代号：0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F。

（7）4位BCD码十进制码拔码开关组每一位的显示窗指示出0～9中的一个十进制数字，在A、B、C、D四个输出插口处输出相对应的BCD 码。

每按一次“+”或“-”键，将顺序地进行加1计数或减1计数。

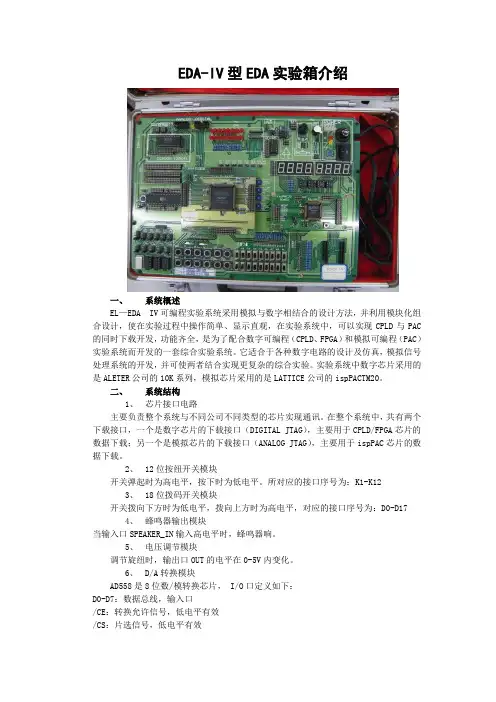

EDA-IV型EDA实验箱介绍一、系统概述EL—EDA IV可编程实验系统采用模拟与数字相结合的设计方法，并利用模块化组合设计，使在实验过程中操作简单、显示直观，在实验系统中，可以实现CPLD与PAC 的同时下载开发，功能齐全，是为了配合数字可编程（CPLD、FPGA）和模拟可编程（PAC）实验系统而开发的一套综合实验系统。

它适合于各种数字电路的设计及仿真，模拟信号处理系统的开发，并可使两者结合实现更复杂的综合实验。

实验系统中数字芯片采用的是ALETER公司的10K系列，模拟芯片采用的是LATTICE公司的ispPACTM20。

二、系统结构1、芯片接口电路主要负责整个系统与不同公司不同类型的芯片实现通讯。

在整个系统中，共有两个下载接口，一个是数字芯片的下载接口（DIGITAL JTAG），主要用于CPLD/FPGA芯片的数据下载；另一个是模拟芯片的下载接口（ANALOG JTAG），主要用于ispPAC芯片的数据下载。

2、12位按纽开关模块开关弹起时为高电平，按下时为低电平。

所对应的接口序号为：K1-K123、18位拨码开关模块开关拨向下方时为低电平，拨向上方时为高电平，对应的接口序号为：D0-D174、蜂鸣器输出模块当输入口SPEAKER_IN输入高电平时，蜂鸣器响。

5、电压调节模块调节旋纽时，输出口OUT的电平在0-5V内变化。

6、D/A转换模块AD558是8位数/模转换芯片， I/O口定义如下：D0-D7：数据总线，输入口/CE：转换允许信号，低电平有效/CS：片选信号，低电平有效D/A OUT：D/A直接输出口（0-5V）。

当跳线接左边时，D/A输出的信号直接从该口输出；当跳线接右边时，D/A输出的信号经LM358放大输出。

7、模拟信号源模块所对应的接口序号为：Diff IN：需差分转换信号输入口Mux IN1：需叠加信号1输入口Mux IN2：需叠加信号2输入口Diff OUT+：差分信号正极性输出端口，为Diff IN差分后的信号Diff OUT-：差分信号负极性输出端口，为Diff IN差分后的信号Mux OUT：叠加信号输出端口，为Mux IN1与Mux IN2相加后的信号SIN_OUT 312KHz：正弦信号312KH Z输出端口8、存储器模块采用2864并行E2PROM芯片。
