新型一字线激光器整套

激光的种类473nm蓝激光532/556nm绿激光671/635nm红激光激光(laser)是指受激辐射产生的光放大，是一种高质量的光源。

激光的特点：1.方向性好2.单色性好3.能量集中4.相干性好什么是激光？激光（LASER）是上实际60年代发明的一种光源。

LASER是英文的“受激放射光放大”的首字母缩写。

激光器有很多种，尺寸大至几个足球场，小至一粒稻谷或盐粒。

气体激光器有氦－氖激光器和氩激光器；固体激光器有红宝石激光器；半导体激光器有激光二极管，像CD机、DVD机和CD-ROM里的那些。

每一种激光器都有自己独特的产生激光的方法。

激光有很多特性：首先，激光是单色的，或者说是单频的。

有一些激光器可以同时产生不同频率的激光，但是这些激光是互相隔离的，使用时也是分开的。

其次，激光是相干光。

相干光的特征是其所有的光波都是同步的，整束光就好像一个“波列”。

再次，激光是高度集中的，也就是说它要走很长的一段距离才会出现分散或者收敛的现象。

激光分类看从什么角度分类,红激光、蓝激光、绿激光, 是以频率区分的,如果从原理来分, 有氦-氖激光, 二氧化碳激光, 二极管激光,准分子激光, 染色激光, 氩离子激光, 氮气激光, YAG 激光, 等等还有很多.从连续性来分有连续激光和脉冲激光, 脉冲激光有微秒级(10e-6 秒), 也有纳秒(10e-9秒), 皮秒(10e-12秒), 和飞秒(10e-15秒)激光.此外一般也根据激光的强度将其分为, 一级, 二级....等等, 级别越高强度越大相应则要求采取更严格的保护措施.激光按波段分，可分为可见光、红外、紫外、X光、多波长可调谐，目前工业用红外及紫外激光。

例如CO2激光器10.64um红外激光, 氪灯泵浦YAG激光器1.064um红外激光, 氙灯泵浦YAG激光器1.064um红外激光, 半导体侧面泵浦YAG激光器1.064um红外激光。

激光器的种类很多，可分为固体、气体、液体、半导体和染料等几种类型：（1 ）固体激光器一般小而坚固，脉冲辐射功率较高，应用范围较广泛。

FU63511L5-BD22 红光一字线(此产品为整套，包括电源与支架)光斑形状：一字线（多种可定制）输出波长：红光:635nm 650nm （多种可定制）光学透镜：光学镀膜玻璃透镜工作电压：DC2.8-5V（多种可定制）输出功率：<5mW（多种可定制）尺寸：Φ22×110mm（多种可定制）发散角度：0.1-2mrad工作温度：－10～50℃储存温度：－40～85℃使用寿命：连续使用大于8000小时标配附件：专用电源（AC110-240V转DC3-5V，全球适用）、工业用固定支架（万向调节）。

激光等级：Class Ⅰ(<0.4mW),Class Ⅱ(<1mW),Class ⅢA(1-5mW),Class ⅢB(5-500mW),Class Ⅳ(>500mW)多种可定制价格优惠，产品质保，一手货源，欢迎验厂！！！此款型号在室内打出的光线约为:5-8米。

1.激光二极管：采用日本、德国、韩国、台湾、美国等地进口带玻璃窗激光二极管，使用寿命比普通产品长3000小时,稳定性高40%。

2.电路板(PCB)：采用带IC智能电路恒定功率驱动控制电路板(PCB)，带滤波设计能过滤电流冲击,有效保护激光二极管，使其工作更稳定，寿命更长。

3.1米延长线：采用1米～1.2米的延长线，加上电源1.5米长线,总计2-3米,使得安装更灵活,无需加配插线板。

4.对插头：采用国际通用电源接口标准（5.5*2.1mm），可以通用绝大部分电源，有效降低成本。

5.黑色外壳：采用黑色镀绝缘漆外壳，有利于对它的静电保护，降低静电伤害。

6.尺寸：采用加大尺寸（22*110mm）的金属外壳(带散热槽)，更有利于对激光二极管的散热，使其工作更稳定，寿命比普通产品增长2000H以上。

内部填充了导热硅胶和AB胶，既保证了充分散热，又能防震抗摔。

我们还能做的有：点状、一字线、十字线、丰字型、七横一竖等多种光型效果，欢迎咨询。

来自CSK的低成本3D scanner。

Very Impressive！在开始介绍原理前，先给出一些扫描得到的3D模型以及演示视频，给大家一个直观的认识。

视频链接相关的图片：扫描得到的房间一角(点击查看原始尺寸)扫描的我(点击查看原始尺寸)扫描仪实物本文结构1. 简单介绍了激光雷达产品的现状2. 激光三角测距原理3. 线状激光进行截面测距原理4. 3D激光扫描仪的制作考虑5. 参考文献简介-激光扫描仪/雷达这里所说的激光扫描测距仪的实质就是3D激光雷达。

如上面视频中展现的那样，扫描仪可以获取各转角情况下目标物体扫描截面到扫描仪的距离，由于这类数据在可视化后看起来像是由很多小点组成的云团，因此常被称之为：点云(Point Clould)。

在获得扫描的点云后，可以在计算机中重现扫描物体/场景的三维信息。

这类设备往往用于如下几个方面：1) 机器人定位导航目前机器人的SLAM算法中最理想的设备仍旧是激光雷达(虽然目前可以使用kinect，但他无法再室外使用且精度相对较低)。

机器人通过激光扫描得到的所处环境的2D/3D点云，从而可以进行诸如SLAM 等定位算法。

确定自身在环境当中的位置以及同时创建出所处环境的地图。

这也是我制作他的主要目的之一。

2) 零部件和物体的3D模型重建3) 地图测绘现状目前市面上单点的激光测距仪已经比较常见，并且价格也相对低廉。

但是它只能测量目标上特定点的距离。

当然，如果将这类测距仪安装在一个旋转平台上，旋转扫描一周，就变成了2D激光雷达（LIDAR）。

相比激光测距仪，市面上激光雷达产品的价格就要高许多：图片: Hokuyo 2D激光雷达上图为Hokuyo这家公司生产的2D激光雷达产品，这类产品的售价都是上万元的水平。

其昂贵的原因之一在于他们往往采用了高速的光学振镜进行大角度范围(180-270)的激光扫描，并且测距使用了计算发射/反射激光束相位差的手段进行。

当然他们的性能也是很强的，一般扫描的频率都在10Hz以上，精度也在几个毫米的级别。

对条专用一字激光灯公司主营产品有：对条专用一字激光灯激光定位灯、一字线定位灯、十字线定位灯、一字镭射灯、十字镭射灯、镭射定位灯、红光定位灯、红外线定位灯、小十字定位灯、雷射标点仪、大十字镭射灯、一字定位灯、十字定位灯、红光一字线定位灯、红光十字线定位灯、一字标记器、十字标记器、激光灯标、服装裁床专用激光标线器、服装机械专用激光定位灯、裁床定位灯、裁床专用激光定位灯、裁床专用红外线定位灯、裁床专用镭射定位灯、红光点状激光器，红光线状激光器。

DANGER红外线定位灯、红外线对格对线仪、红光一字线激光器、红光十字线激光器、红外线激光器、十字投影灯、激光投影灯、激光划线灯、针车专用激光定位灯、裁剪裁床专用一字线定位灯、镭射激光灯、镭射激光器、激光器红光激光器、一字激光定位仪、激光仪器标线仪、宁波裁床定位灯、南通裁床标线器、汕头裁床镭射定位灯、宁波裁床一字红外线定位灯、南通裁床专用红外线标线器、江苏服装裁床专用红外线划线灯、切割激光头、点光源激光器、红光源激光器、线光源激光标线器、RB635-30G3红外线定位灯、红光定位灯工作原理、西安一字线定位灯、红外线激光定位灯厂家生产价格优惠欢迎来电咨询（高经理）工业用红光激光标线器（点.一字线.十字线）可用在各种工业生产设备上，它能起辅助标线与定位作用，如：物料的切割，木工机械，包装机械，石材桥切机，轮胎定位及玻璃加工中的定位布料加工、焊接加工、PCB 加工；机械制造中钣金加工，钢板划线定位；制衣业面料剪裁、对格与对条，裁床定位，电脑开袋机标线，机绣过程中的定位；也用于设备安装及建筑装修中的定位，用途十分广泛。

特点：激光标线器（镭射标线器）的安装机使用简单方便，可安装在使用机械的垂直或水平面上，提供一条可见的激光标线，使得在整个生产过程中有一条可见的、非接触的定位线指导操作过程。

具有方便生产操作和提高生产效率的优点。

激光线可在三维空间任意微调，已达到最佳使用效果。

激光划线仪简介及其应用实例姓名马静班级 041151031.激光划线仪的产生研究数控多坐标激光划线仪是“七五”国家重点科技攻关项目和湖北省重点打算项目，由华中理工大学机一系自动化教研室与北京机床研究所、沙市机床工业公司一起承担。

它是光机电一体化高技术高难度的复杂设备，它集国内研究激光器、数控机床、数控系统、激光加工工艺等方面处于领先水平的技术为一体，以解决常规工艺无法解决的三维空间曲面不同材料和外形的壳体零件的高质量切割和大型模具划线达标等技术难题，并可大大提高划线速度和精度、切割切口光洁度和工作效率，保证切割质量。

这种划线仪可在汽车、飞机和模具制造行业普遍应用。

华中理工大学在 1991 年成功研制我国第一台数控五轴联动激光划线切割机，标志着我国在研制数控多坐标激光划线切割机方面已进入国际先进行列。

4 月 28 至 29 日这台激光切割机由国家教委和湖北省科委在沙市一起主持通过了鉴定。

2.激光划线仪的工作原理激光划线仪利用半导体泵浦激光器作为光源，通过一组透镜组合整合后能够发射出高准直度的点状光源，在通过特制棱镜打散后能够形成一条亮度均匀的光线。

由于采纳特殊设计的棱镜扩散光线，有效幸免了采纳一般柱镜扩散光线后产生光线两头光强弱中间光强的缺点，棱镜在扩散光线后能够使光线两头和中间的亮度相同(肉眼分辨)，经功率测试结果分析得出两头光强和中间光强误差在 3之内，肉眼无法分辨出亮度差。

能够在利用距离40 米的位置清楚分辨出光线，有效的解决了人工划线不直的缺点，并加大了工作强度。

综上所述，激光划线仪包括三个要紧部份: 一.半导体泵浦激光器，包括二极管、发光晶体和高温爱惜装置。

二.激光器电源，为激光器提供稳固的恒流供电。

三.光学透镜组合，把激光点扩散成一条均匀的细线。

3.激光划线的益处与优势激光划线仪全新的整体式系统设计，提高了照射强度和利用寿命，使之能够加倍适应于恶劣环境和工业环境下的视觉及机械视觉应用，全新设计激光及成像系统，能够有效幸免工业环境下的震动等产生的阻碍。

上海磐川光电科技有限公司产品说明书一字线激光器（一字线定位灯）一字线激光器（一字线定位灯）型号：PL-635L专业术语：一字线激光器又俗称：一字线定位灯,一字定位灯,一字划线仪,红光一字线定位仪,一字线光源,一字线光源激光器等产品特点：*半导体激光管芯；*智能反馈控制电路；*高效透过率光学系统；*低功耗，高效能光功率输出；应用领域：工业机械设备标线定位，防伪检测，机械、金属锯床、SMT/电路板的对刀、标线、定位、对齐等技术参数：型号：PL-635L波长660nm 激励方式电激励输出功率5-200mW 光斑模式一字线形运行方式连续工作激光器供电电压DC3-5V工作电流20-300mA 光学透镜光学镀膜玻璃透镜光束发散度0.1~1mrad 出光张角度10°~135°直线度≥1/5000 线宽≤1.0mm/≤0.5mm 工作温度-10℃~50℃储存温度-40℃~85℃尺寸Φ10-26×30-120mm；（可根据用户定制）使用寿命〉10000hrs激光安全等级ClassⅢa / ClassⅢb产品工业用途：一字线激光器（一字线定位灯）的特点除了激光器的单色性好、相干性好、方向性好以及高亮度之外一字线直度高是其重要优势，可以广泛应用于工业检测、工业机械、数控设备、电动工具、工程施工、建筑装璜、印刷、纺织服装、切割焊接等领域的激光定位、激光标线、激光水平、激光垂准、激光指示仪以及激光娱乐照明等；.方便快捷、直观实用、易于安装、稳定可靠，可以提高工作效率，降低人力和生产时间的成本，提高工作精确度。

（工业应用场合）售后服务产品提供一年质保，三年保修。

使用注意事项1）激光定位灯使用应注意相关的激光使用安全规定，不能直射人眼；2）激光器中半导体激光管属静电敏感器件，应遵守相关的静电防护规定。

测试和使用环境应保证没有静电；3）电源线请勿用力拽拉；4）电源电压不要超过DC 5 V，最好选用激光器专用直流稳压电源供电，“+”（红线）、“−”（黑线）极性绝对不可接反；5）激光器通电时，“+”（红线）、“−”（黑线）极电源线绝对不可短路，以免烧毁激光器；6）自制稳压电源请注意消除浪涌脉冲电压电流，稳压5V或<5V将延长使用寿命，避免在各种浪涌脉冲较大的场合中使用激光器；7）激光器人为损坏或私自拆开激光器后不予保修。

激光水平仪各种光色
光线清晰，出光张角大，直线度高。

我们可以制作固定焦点同时可以制作可调粗细的红光线状激光器，客户可以根据各种要求调整焦点。

应用领域本产品安装使用简单方便，通电即可使用，可广泛应用于轮胎成型机、纸张裁切机、金属锯床、pcb电路板切割机等工业机械的辅助定位，能较大幅度的提高工作效率。

一字线激光器线条清晰，小巧，易于安装，可为各种工业设备生产厂家提供配套产品和技术支持。

参数光斑形状：一字线型波长：532nm635nm650nm（可定制）管芯功率：0~200mw（按要求定制）工作电流：0~2000mA（可定制）工作电压：5V12V24V36V外形尺寸：Φ1655mm Φ1680mm Φ2285mm Φ26110mm（可选择）光束发散度：0、3～1、5mrad出光张角：10 ～135光线直径：
≤0、5mm＠0、5m；≤1、0mm＠3、0m；≤1、5mm＠6、0m；直线度：≤1、0mm＠3、0m光学透镜：光学镀膜玻璃或塑胶透镜工作温度：－10～75℃ 储存温度：－40～85℃工作介质：半导体等级：Ⅲb可选配：专用支架、电源温馨提示：专用电源：具有很强的抗干扰性、高稳定性、抑制浪涌电流及缓启动等特点，特别适于恶劣的工作环境，能有效保证镭射激光产品的稳定性和使用寿命。

专用支架：具有良好的导热性和灵活性，使镭射激光产品可安装在任何垂直或水平面，并使之在三维空间任意微调，以达到最佳使用效果。

售后服务对本公司售出的产品一律保证一年保修，三
年维修的原则，在保修期内出现的任何质量问题将给予认真负责的处理。

欢迎用户提供宝贵的改进意见。

y xl。

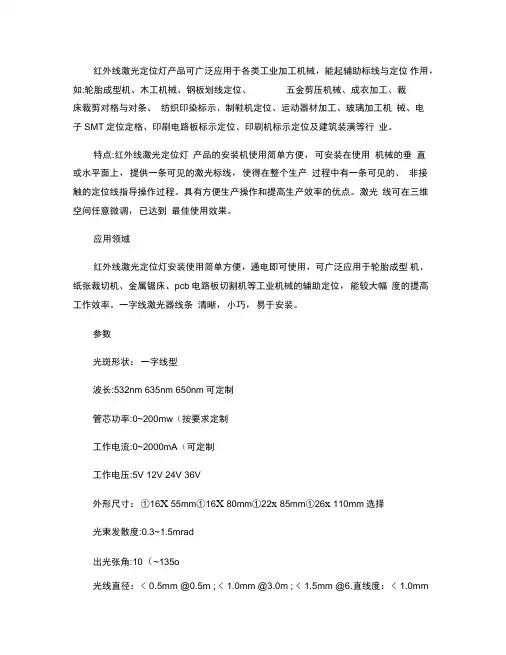

红外线激光定位灯产品可广泛应用于各类工业加工机械，能起辅助标线与定位作用，如:轮胎成型机、木工机械、钢板划线定位、五金剪压机械、成衣加工、裁床裁剪对格与对条、纺织印染标示、制鞋机定位、运动器材加工、玻璃加工机械、电子SMT定位定格、印刷电路板标示定位、印刷机标示定位及建筑装潢等行业。

特点:红外线激光定位灯产品的安装机使用简单方便，可安装在使用机械的垂直或水平面上，提供一条可见的激光标线，使得在整个生产过程中有一条可见的、非接触的定位线指导操作过程。

具有方便生产操作和提高生产效率的优点。

激光线可在三维空间任意微调，已达到最佳使用效果。

应用领域红外线激光定位灯安装使用简单方便，通电即可使用，可广泛应用于轮胎成型机、纸张裁切机、金属锯床、pcb电路板切割机等工业机械的辅助定位，能较大幅度的提高工作效率。

一字线激光器线条清晰，小巧，易于安装。

参数光斑形状：一字线型波长:532nm 635nm 650nm可定制管芯功率:0~200mw（按要求定制工作电流:0~2000mA（可定制工作电压:5V 12V 24V 36V外形尺寸：①16X 55mm①16X 80mm①22x 85mm①26x 110mm选择光束发散度:0.3~1.5mrad出光张角:10（~135o光线直径：< 0.5mm @0.5m ; < 1.0mm @3.0m ; < 1.5mm @6.直线度：< 1.0mm@3.0m光学透镜:光学镀膜玻璃或塑胶透镜工作温度：-10~75C储存温度：-40~85C工作介质:半导体等级:川b可选配:专用支架、电源yxl。

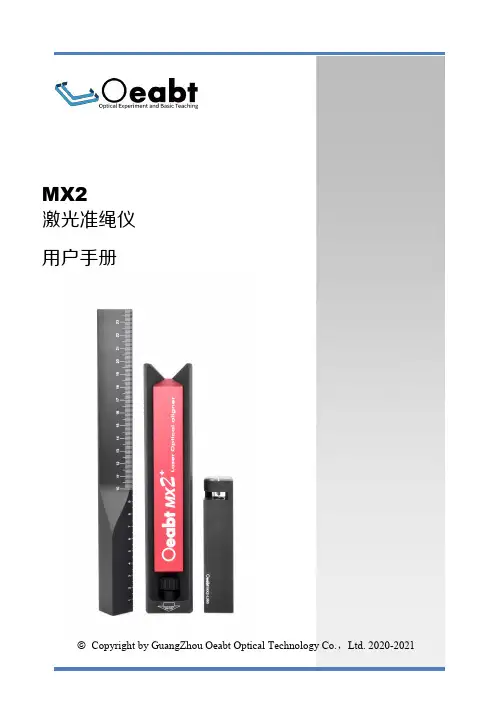

MX2激光准绳仪用户手册© Copyright by GuangZhou Oeabt Optical Technology Co.，Ltd. 2020-2021关于本公司OEABTO eab t-广州基座光学科技有限公司是一家初创科技企业。

我们致力于实验与教学用途光学器材、光机械、光元件及检测仪器的开发、制造和销售。

主要服务于高等院校、科研院所及高端精密制造产业客户。

我司拥有专业的光、机、电及其关联学科技术团队，具有完备的光学器材和仪器仪表设计、研发和制造能力。

企业已通过ISO9001:2015质量体系认证。

主营产品包括光学实验元件、光机械、光功率计、光频率计、精密运动平台、运动辅助工具、实验光源和光束质量分析系统等，同时承接各类非标光学仪器仪表定制开发。

商标OEABT®是广州基座光学的注册商标。

产品保修光电、辅助工具、光学元件、亚微米定位产品线。

基座光学对上述产品线提供一年保修期，保证产品的正常使用与维护。

在保修期内，基座光学会修理或更换上述任何缺陷或不合格产品。

请用户联系我们，以便最有效地获得退换货、保修或维修服务。

对于不在保修范围内的退回维修产品，除运输费用外，我们会向用户适当收取维修工本费。

此维修费用将在服务开始前向客户报价。

修订历史目录1 安全须知 (3)安全性信息 (3)与MX2激光准绳仪相关的警告信息 (3)有关激光光源的一般预防措施 (4)合格检验/服务与维修 (4)维修须知 (5)服务声明 (5)保修声明 (6)综合条款 (6)保修限制 (6)2 概述 (7)简介 (7)技术原理 .................................................................................................................... 8-153入门 (16)机械安装 (16)包装清单 (17)使用/存储环境条件 (17)平台安装方式................................................................................................... 17-18 电气安装 .. (18)电池充电 (18)电池/充电器技术参数 (19)电池安装 (20)接下页。

激光器的用途
可广泛用于各种板材切割成型机、石材机械、木工机械、金属锯床、包装机械的对刀、放线。

能产生一条清晰明请打零贰玖捌捌柒贰陆柒柒叁亮的红线、体积小巧、方便调节、易于安装、稳定可靠。

能较大幅度的提高工作效率。

我们还可以提供电源内置一体式激光辅助定位灯，使客户的使用更加方便。

输出波长：635nm 650nm
输出功率：635nm 10～30mw
650nm 20～150mw
工作电压：5V DC
工作电流：≤450mA
光束发散度：0.1～1.5mrad
出光张角：10º～135º
光线直径：≤0.5mm ＠0.5m；≤1.0mm ＠3.0m；≤1.5mm ＠6.0m；
直线度：≤1.0mm ＠6.0m
光学透镜：光学镀膜玻璃或塑胶透镜
尺寸：Φ16×55mm；Φ16×65mm；Φ16×80mm；Φ22×85mm；Φ26×110mm（可定制）
尺寸：Φ45×210mm；Φ60×210mm（电源内置一体式）
工作温度：－10～75℃
储存温度：－40～85℃
使用寿命：连续使用大于8000小时
附件：专用电源工业支架
激光等级：Ⅲb (gl)
本产品安装使用简单方便，通电即可使用，可广泛应用于轮胎成型机、纸张裁切机、金属锯床、pcb电路板切割机等工业机械的辅助定位，能较大幅度的提高工作效率。

一字线激光器线条清晰，小巧，易于安装，可为各种工业设备生产厂家提供配套产品和技术支持。
