一字线定位灯(一字激光定位灯)

上海磐川光电科技有限公司激光定位灯产品说明书激光定位灯（镭射定位灯）专业术语：激光定位灯又称：镭射定位灯,红光定位灯,红光投线仪,红光对刀仪,红外线定位灯,红外线定位仪,红光一字线定位灯,红光点状定位灯,红光十字线定位灯,一字镭射灯,十字镭射灯等产品特点优点：*智能反馈控制电路；*高效透过率光学系统；*低功耗，高效能光功率输出；*性能稳定，一致性好，使用寿命长；应用领域：包装机械、SMT/电路板，石材机械，木工机械，纺织服装机械，金属锯床的对刀、标线、定位、对齐等激光产品特点及工业用途：激光的发射具有普通光所不具有的特点：单色性好、相干性好、方向性好以及高亮度。

利用其激光的定向性好和高亮度，性能稳定、体积小、使用安装便捷等优点，广泛应用于工业检测、工业机械、数控设备、电动工具、工程施工、建筑装璜、印刷、纺织服装、切割焊接等领域的激光定位、激光标线、激光水平、激光垂准、激光指示仪以及激光娱乐照明等.利用，各种板材切割成型机、石材机械、木工机械、金属锯床、包装机械的对刀、放线、服装类（缝纫机、裁剪机、自动手动断布机、开袋机、套结机、拉布机、印花机、钉扣机、铆钉机、啤机）、激光笔等产品中，方便快捷、直观实用、易于安装、稳定可靠。

可以提高工作效率，降低人力和生产时间的成本，提高工作精确度。

产品应用售后服务产品提供一年质保，三年保修。

我们全体员工愿真诚地为您提供周到专业的服务。

欢迎用户提供宝贵的改进意见技术支持上海磐川光电科技有限公司上海市浦东新区成山路2222号6#大楼六层电话：+86-21-50786780 传真：+86-21-68366296 E-mail:sales@使用注意事项1）激光定位灯使用应注意相关的激光使用安全规定，不能直射人眼；2）激光器中半导体激光管属静电敏感器件，应遵守相关的静电防护规定。

测试和使用环境应保证没有静电；3）电源线请勿用力拽拉；4）电源电压不要超过DC 5 V，最好选用激光器专用直流稳压电源供电，“+”（红线）、“−”（黑线）极性绝对不可接反；5）激光器通电时，“+”（红线）、“−”（黑线）极电源线绝对不可短路，以免烧毁激光器；6）自制稳压电源请注意消除浪涌脉冲电压电流，稳压53V或<3V将延长使用寿命，避免在各种浪涌脉冲较大的场合中使用激光器；7）激光器人为损坏或私自拆开激光器后不予保修。

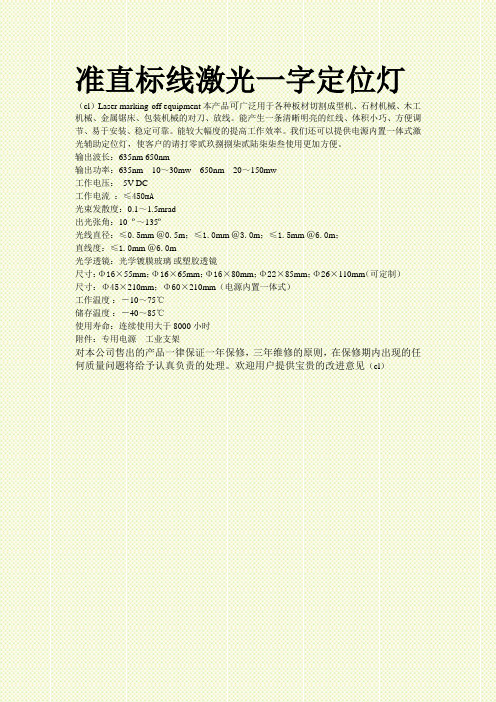

准直标线激光一字定位灯
（cl）Laser marking-off equipment本产品可广泛用于各种板材切割成型机、石材机械、木工机械、金属锯床、包装机械的对刀、放线。

能产生一条清晰明亮的红线、体积小巧、方便调节、易于安装、稳定可靠。

能较大幅度的提高工作效率。

我们还可以提供电源内置一体式激光辅助定位灯，使客户的请打零贰玖捌捌柒贰陆柒柒叁使用更加方便。

输出波长：635nm 650nm
输出功率：635nm 10～30mw 650nm 20～150mw
工作电压：5V DC
工作电流：≤450mA
光束发散度：0.1～1.5mrad
出光张角：10º～135º
光线直径：≤0.5mm ＠0.5m；≤1.0mm ＠3.0m；≤1.5mm ＠6.0m；
直线度：≤1.0mm ＠6.0m
光学透镜：光学镀膜玻璃或塑胶透镜
尺寸：Φ16×55mm；Φ16×65mm；Φ16×80mm；Φ22×85mm；Φ26×110mm（可定制）
尺寸：Φ45×210mm；Φ60×210mm（电源内置一体式）
工作温度：－10～75℃
储存温度：－40～85℃
使用寿命：连续使用大于8000小时
附件：专用电源工业支架
对本公司售出的产品一律保证一年保修，三年维修的原则，在保修期内出现的任何质量问题将给予认真负责的处理。

欢迎用户提供宝贵的改进意见（cl）。

工业级激光器技术指标相关产品：镭射定位灯、红光定位灯、红光一字定位灯、红光十字定位灯、红光小十字定位灯、服装裁剪定位灯、布料裁剪定位灯、缝纫设备定位灯、红外线对格对条定位灯、印花机专用红光定位灯、绣花机红光定位、拉布机专用红光定位灯、开袋机专用红光定位、红外线标线器、激光划线灯、裁床镭射定位灯、针车专用激光定位灯、缝纫机对位灯、平网印花机定位、鞋机定型机定位灯、后踵定型机定位灯、丰字形、七横一竖定位灯、钉珠机、钉钮机、铆钉机专用红光定位灯产品应用：可广泛用于服装裁床、缝纫机、裁剪机、印花机、绣花机、钉钮机、钉珠机、铆钉机、拉布机、开袋机、针车、毛巾印花机、枕巾印花机、平网印花机、以及鞋机定型机、后踵定型机等工业设备的标线定位。

产品特点：特点1.产生的红色光线清晰明亮，产品直观实用体积小巧适用于各种服装，能起辅助标线与定位作用，提高裁剪的精度，大大提高工作效率。

配套的支架和电源，使用简单方便。

特点2.红外线划线仪管芯采用日本进口半导体激光二极管，内置电路板经改良，特别适于恶劣的工作环境，能有效保证产品的稳定性和使用寿命。

特点3：现代激光定位工艺与传统定位方式相比具有无可替代的优势a.传统定位过程繁琐；激光使用简易，通电即有断电即无。

b.传统定位模糊且不准，生产过程中耗损严重；激光效果清晰定位准确。

c.传统定位生产工艺落后、耗时、人工成本高；激光定位工艺先进，节省成本。

d.安装方便（若另配我厂生产万向转动支架，能使使用更简便）；拆卸简单。

特点4：产品光斑清晰，准直性好，体积小，工业适用性强，在工业和工艺待业的校正与定位中，取代了标尺、三角板、挡块等设备。

并且能够帮助您在零贰玖陆捌伍捌壹柒零捌无法采用机械导向或在需要双手同时工作的地方工作。

可以调节亮度，使之适合于材料表面和您所在位置的环境光线。

对人眼起到有效的保护。

特点5：专用红外线激光定位器光斑清晰、小巧、易于安装，使用简单方便。

从根本解决了传统的红外线激光标线器的主要问题，如使用寿命较短、光线强度低等。

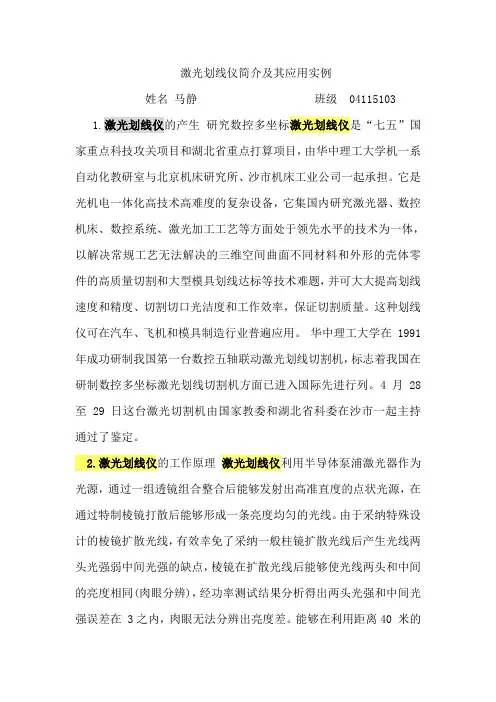

激光划线仪简介及其应用实例姓名马静班级 041151031.激光划线仪的产生研究数控多坐标激光划线仪是“七五”国家重点科技攻关项目和湖北省重点打算项目，由华中理工大学机一系自动化教研室与北京机床研究所、沙市机床工业公司一起承担。

它是光机电一体化高技术高难度的复杂设备，它集国内研究激光器、数控机床、数控系统、激光加工工艺等方面处于领先水平的技术为一体，以解决常规工艺无法解决的三维空间曲面不同材料和外形的壳体零件的高质量切割和大型模具划线达标等技术难题，并可大大提高划线速度和精度、切割切口光洁度和工作效率，保证切割质量。

这种划线仪可在汽车、飞机和模具制造行业普遍应用。

华中理工大学在 1991 年成功研制我国第一台数控五轴联动激光划线切割机，标志着我国在研制数控多坐标激光划线切割机方面已进入国际先进行列。

4 月 28 至 29 日这台激光切割机由国家教委和湖北省科委在沙市一起主持通过了鉴定。

2.激光划线仪的工作原理激光划线仪利用半导体泵浦激光器作为光源，通过一组透镜组合整合后能够发射出高准直度的点状光源，在通过特制棱镜打散后能够形成一条亮度均匀的光线。

由于采纳特殊设计的棱镜扩散光线，有效幸免了采纳一般柱镜扩散光线后产生光线两头光强弱中间光强的缺点，棱镜在扩散光线后能够使光线两头和中间的亮度相同(肉眼分辨)，经功率测试结果分析得出两头光强和中间光强误差在 3之内，肉眼无法分辨出亮度差。

能够在利用距离40 米的位置清楚分辨出光线，有效的解决了人工划线不直的缺点，并加大了工作强度。

综上所述，激光划线仪包括三个要紧部份: 一.半导体泵浦激光器，包括二极管、发光晶体和高温爱惜装置。

二.激光器电源，为激光器提供稳固的恒流供电。

三.光学透镜组合，把激光点扩散成一条均匀的细线。

3.激光划线的益处与优势激光划线仪全新的整体式系统设计，提高了照射强度和利用寿命，使之能够加倍适应于恶劣环境和工业环境下的视觉及机械视觉应用，全新设计激光及成像系统，能够有效幸免工业环境下的震动等产生的阻碍。

上海磐川光电科技有限公司产品说明书一字线激光器（一字线定位灯）一字线激光器（一字线定位灯）型号：PL-635L专业术语：一字线激光器又俗称：一字线定位灯,一字定位灯,一字划线仪,红光一字线定位仪,一字线光源,一字线光源激光器等产品特点：*半导体激光管芯；*智能反馈控制电路；*高效透过率光学系统；*低功耗，高效能光功率输出；应用领域：工业机械设备标线定位，防伪检测，机械、金属锯床、SMT/电路板的对刀、标线、定位、对齐等技术参数：型号：PL-635L波长660nm 激励方式电激励输出功率5-200mW 光斑模式一字线形运行方式连续工作激光器供电电压DC3-5V工作电流20-300mA 光学透镜光学镀膜玻璃透镜光束发散度0.1~1mrad 出光张角度10°~135°直线度≥1/5000 线宽≤1.0mm/≤0.5mm 工作温度-10℃~50℃储存温度-40℃~85℃尺寸Φ10-26×30-120mm；（可根据用户定制）使用寿命〉10000hrs激光安全等级ClassⅢa / ClassⅢb产品工业用途：一字线激光器（一字线定位灯）的特点除了激光器的单色性好、相干性好、方向性好以及高亮度之外一字线直度高是其重要优势，可以广泛应用于工业检测、工业机械、数控设备、电动工具、工程施工、建筑装璜、印刷、纺织服装、切割焊接等领域的激光定位、激光标线、激光水平、激光垂准、激光指示仪以及激光娱乐照明等；.方便快捷、直观实用、易于安装、稳定可靠，可以提高工作效率，降低人力和生产时间的成本，提高工作精确度。

（工业应用场合）售后服务产品提供一年质保，三年保修。

使用注意事项1）激光定位灯使用应注意相关的激光使用安全规定，不能直射人眼；2）激光器中半导体激光管属静电敏感器件，应遵守相关的静电防护规定。

测试和使用环境应保证没有静电；3）电源线请勿用力拽拉；4）电源电压不要超过DC 5 V，最好选用激光器专用直流稳压电源供电，“+”（红线）、“−”（黑线）极性绝对不可接反；5）激光器通电时，“+”（红线）、“−”（黑线）极电源线绝对不可短路，以免烧毁激光器；6）自制稳压电源请注意消除浪涌脉冲电压电流，稳压5V或<5V将延长使用寿命，避免在各种浪涌脉冲较大的场合中使用激光器；7）激光器人为损坏或私自拆开激光器后不予保修。

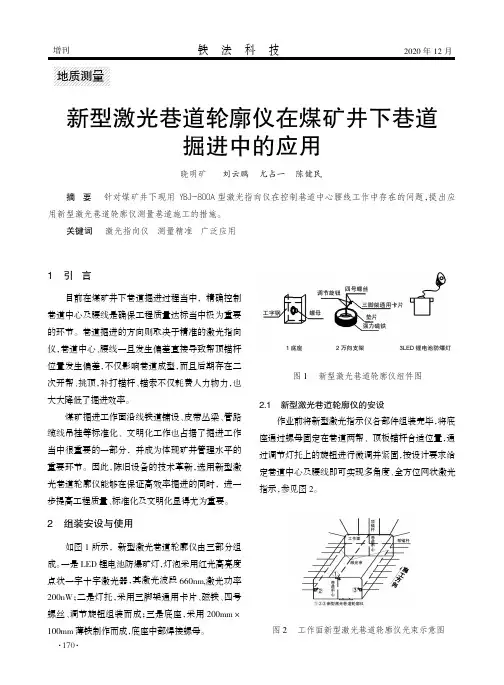

新型激光巷道轮廓仪在煤矿井下巷道掘进中的应用晓明矿刘云鹏尤占一陈健民摘要针对煤矿井下现用YBJ-800A 型激光指向仪在控制巷道中心腰线工作中存在的问题，提出应用新型激光巷道轮廓仪测量巷道施工的措施。

关键词激光指向仪测量精准广泛应用1引言目前在煤矿井下巷道掘进过程当中，精确控制巷道中心及腰线是确保工程质量达标当中极为重要的环节。

巷道掘进的方向则取决于精准的激光指向仪，巷道中心、腰线一旦发生偏差直接导致帮顶锚杆位置发生偏差，不仅影响巷道成型，而且后期存在二次开帮、挑顶，补打锚杆、锚索不仅耗费人力物力，也大大降低了掘进效率。

煤矿掘进工作面沿线铁道铺设、皮带丛梁、管路缆线吊挂等标准化、文明化工作也占据了掘进工作当中很重要的一部分，并成为体现矿井管理水平的重要环节。

因此，陈旧设备的技术革新，选用新型激光巷道轮廓仪能够在保证高效率掘进的同时，进一步提高工程质量、标准化及文明化显得尤为重要。

2组装安设与使用如图1所示，新型激光巷道轮廓仪由三部分组成。

一是LED 锂电池防爆矿灯，灯泡采用红光高亮度点状一字十字激光器，其激光波段660nm,激光功率200nW；二是灯托，采用三脚架通用卡片、磁铁、四号螺丝、调节旋钮组装而成；三是底座，采用200mm×100mm 薄铁制作而成，底座中部焊接螺母。

图1新型激光巷道轮廓仪组件图2.1新型激光巷道轮廓仪的安设作业前将新型激光指示仪各部件组装完毕，将底座通过螺母固定在巷道两帮、顶板锚杆合适位置，通过调节灯托上的旋钮进行微调并紧固，按设计要求给定巷道中心及腰线即可实现多角度、全方位网状激光指示，参见图2。

图2工作面新型激光巷道轮廓仪光束示意图1底座2万向支架3LED 锂电池防爆灯工字钢螺母调节旋钮四号螺丝三脚架通用卡片垫片强力磁铁地质测量顶锚杆巷道中心巷道中心工作面激光束帮锚杆①②③新型激光巷道轮廓仪①②③··1702.2新型激光巷道轮廓仪使用在掘进工作面截割过程中，激光有效穿透距离为5～10m,综掘机司机在截割过程中可根据帮顶激光位置进行截割，大大降低了施工中巷道中宽、中高的误差率。

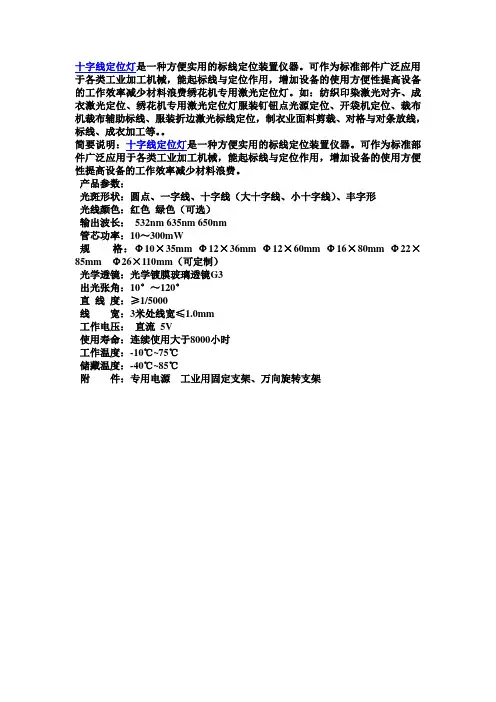

裁剪一字线激光定位灯是一种方便实用的定位工具。

可打零贰玖陆捌伍捌壹柒零玖广泛用于作效率成衣激光定位、服装钉钮点光源定位、裁布机裁布辅助标线、服装折边激光标线定位、缝纫机/裁剪机/钉钮机/自动手动断布机辅助标线定位各种。

可用于钉扣机、铆钉机、开袋机、裁床、套结机、拉布机等等。

方便快捷、直观实用。

能较大幅度的提高工作效率。

产品特点 一字线激光定位灯线条清晰、小巧、易于安装，使用简单方便。

一字定位灯管芯采用日本进口半导体激光二极管，内置电路板经改良，特别适于恶劣的工作环境，能有效保证产品的稳定性和使用寿命。

技术指标输出波长：635nm 650nm 660nm输出功率：635nm 0.5～30mw 650nm 0.5～200mw 660nm 0.5～300mw 工作电压： 2.7~24V DC工作电流 ：≤450mA光束发散度：0.1～1.5mrad 出光张角：10 º～135º光线直径：≤0.5mm ＠0.5m；≤1.0mm ＠3.0m；≤1.5mm ＠6.0m；直线度：≤1.0mm ＠6.0m光学透镜：光学镀膜玻璃透镜 或塑胶透镜 尺寸：￠19.5×120 mm ￠8×25mm；￠9×35mm；￠11×37mm；￠12×40mm；￠16×55mm；￠16×65mm；￠16×80mm；￠22×85mm；￠26×110mm（可定制） 工作温度 ：－10～75℃ 储存温度 ：－40～85℃ 激光等级：Ⅲb gl定位工具。

可打零贰玖陆捌伍、服装钉钮点光源定位、裁布、缝纫机/裁剪机/钉钮机/自动扣机、铆钉机、开袋机、裁床实用。

能较大幅度的提高工作点易于安装，使用简单方便。

一极管，内置电路板经改良，特产品的稳定性和使用寿命。

标：635nm 0.5～30mw 660nm 0.5～300mw mA光束发散度：0.1～1.5mrad m ＠0.5m；≤1.0mm ＠3.0m；0m光学透镜：光学镀膜玻璃透 ￠8×25mm；￠9×35mm；￠16×65mm；￠16×80mm；￠22 工作温度 ：－10－40～85℃ 激光等级：Ⅲb gl。

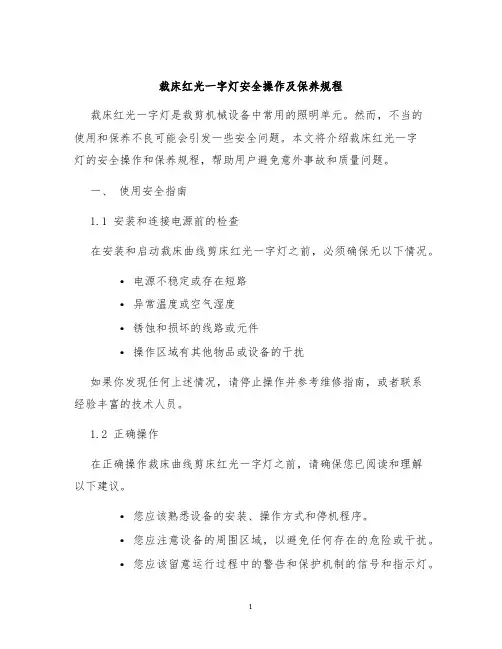

裁床红光一字灯安全操作及保养规程裁床红光一字灯是裁剪机械设备中常用的照明单元。
