利用LabVIEW进行控制系统设计与实现控制系统是一种能够监测和调节设备、过程或系统运行状态的系统。
在实际工程中，利用计算机软件进行控制系统设计与实现已经成为一种常见的做法。
本文将介绍如何利用LabVIEW进行控制系统的设计与实现，以及一些相关的注意事项。
一、LabVIEW简介LabVIEW是一种用于设计和实现各种系统、过程和设备的图形化编程软件。
它的独特之处在于采用了图形化的编程语言G语言，使编写程序更加直观和易于理解。
LabVIEW适用于各种不同的行业和领域，如工业自动化、测量仪器、控制系统等。
二、LabVIEW的基本操作在使用LabVIEW进行控制系统设计前，我们先来了解一些LabVIEW的基本操作。
LabVIEW的界面分为两部分，左侧是工具箱，包含各种控件和函数；右侧是前面板，用于搭建程序的用户界面。
通过拖拽工具箱中的控件和函数，我们可以在前面板上搭建控制系统的用户界面。
然后，我们可以使用图形化编程语言G语言来编写程序的逻辑部分，对控件和函数进行数据处理和控制。
最后，我们可以运行程序进行测试和验证。
三、控制系统设计与实现步骤1. 确定系统需求在进行控制系统设计前，我们首先需要明确系统的需求。
例如，需要实现的功能是什么，需要控制的设备是什么，需要采集的传感器数据是什么等等。
只有明确了系统的需求，才能在LabVIEW中进行相应的设计和实现。
2. 构建界面在LabVIEW的前面板上，我们可以将需要控制的设备和传感器等通过拖拽控件的方式放置在界面上，用于用户交互。
例如，我们可以添加按钮用于开关控制，添加指示灯用于状态显示，添加图表用于数据可视化等等。
通过合理的界面设计，可以提高用户的使用体验。
3. 编写程序逻辑在LabVIEW的编程界面上，我们可以使用G语言进行程序逻辑的编写。
通过将拖拽的控件和函数进行连接和配置，实现数据的输入、处理和输出。
例如，我们可以使用while循环来不断读取传感器数据，使用条件语句来实现控制逻辑等等。

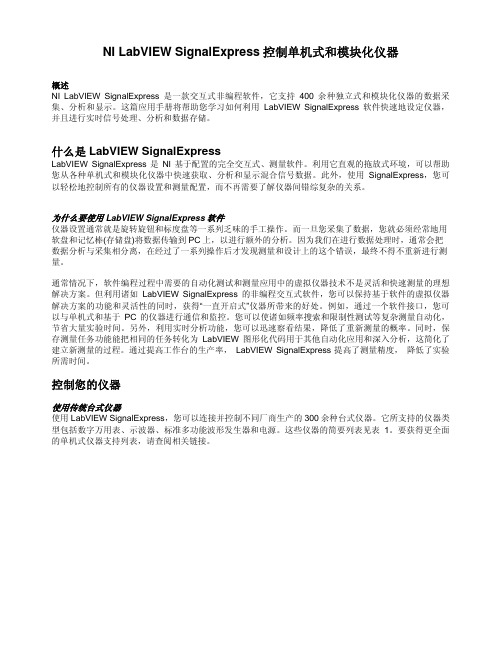

NI LabVIEW SignalExpress控制单机式和模块化仪器概述NI LabVIEW SignalExpress是一款交互式非编程软件，它支持400余种独立式和模块化仪器的数据采集、分析和显示。
这篇应用手册将帮助您学习如何利用LabVIEW SignalExpress软件快速地设定仪器，并且进行实时信号处理、分析和数据存储。
什么是LabVIEW SignalExpressLabVIEW SignalExpress是NI基于配置的完全交互式、测量软件。
利用它直观的拖放式环境，可以帮助您从各种单机式和模块化仪器中快速获取、分析和显示混合信号数据。
此外，使用SignalExpress，您可以轻松地控制所有的仪器设置和测量配置，而不再需要了解仪器间错综复杂的关系。
为什么要使用 LabVIEW SignalExpress软件仪器设置通常就是旋转旋钮和标度盘等一系列乏味的手工操作。
而一旦您采集了数据，您就必须经常地用软盘和记忆棒(存储盘)将数据传输到PC上，以进行额外的分析。
因为我们在进行数据处理时，通常会把数据分析与采集相分离，在经过了一系列操作后才发现测量和设计上的这个错误，最终不得不重新进行测量。
通常情况下，软件编程过程中需要的自动化测试和测量应用中的虚拟仪器技术不是灵活和快速测量的理想解决方案。
但利用诸如LabVIEW SignalExpress的非编程交互式软件，您可以保持基于软件的虚拟仪器解决方案的功能和灵活性的同时，获得“一直开启式”仪器所带来的好处。
例如，通过一个软件接口，您可以与单机式和基于PC的仪器进行通信和监控。
您可以使诸如频率搜索和限制性测试等复杂测量自动化，节省大量实验时间。
另外，利用实时分析功能，您可以迅速察看结果，降低了重新测量的概率。
同时，保存测量任务功能能把相同的任务转化为LabVIEW图形化代码用于其他自动化应用和深入分析，这简化了建立新测量的过程。
通过提高工作台的生产率， LabVIEW SignalExpress提高了测量精度，降低了实验所需时间。
利用LabVIEW进行仪器控制和自动化随着科技的不断进步和应用的扩展，仪器控制和自动化技术在各个领域中扮演着越来越重要的角色。
利用LabVIEW进行仪器控制和自动化是一种十分高效和灵活的方法，本文将深入探讨LabVIEW的特点和应用领域。
LabVIEW，全称Laboratory Virtual Instrument Engineering Workbench，是由美国国家仪器(National Instruments，简称NI)公司开发的一款用于设计、测量、控制和测试系统的开发平台。
与其他编程语言相比，LabVIEW以独特的图形化编程方式著称，可以将复杂的控制和测量任务分解为简单的函数模块，以图形化形式连接起来。
这种可视化编程的方式，让非专业人员也能够快速上手，并且减少了软件开发的复杂性。
在仪器控制方面，LabVIEW可以与各类硬件设备进行良好的配合。
通过LabVIEW，我们可以编写程序对多种仪器进行控制和监测。
不仅如此，LabVIEW还支持与第三方设备进行通信，实现了设备之间的无缝连接。
这意味着，利用LabVIEW进行仪器控制时，我们可以将各种硬件设备结合起来，形成一个完整的自动化系统。
这对于研究人员和工程师来说，无疑是一个巨大的优势。
除了仪器控制，LabVIEW还被广泛应用于自动化领域。
自动化技术的核心是对系统进行实时的监测和控制，而LabVIEW正是能够提供这样的功能。
通过与传感器和执行器的配合，LabVIEW可以实现对工业过程、实验室设备等各种系统的自动化控制。
通过实时数据采集和处理，LabVIEW可以对系统状态进行监测，并根据预设的控制策略进行调节。
这种自动化控制的方式，不仅提高了生产效率和产品质量，还减少了人工操作的错误。
LabVIEW在仪器控制和自动化领域的应用广泛，不仅在科研实验室、工业生产线上发挥了重要作用，也被应用于医疗、航天、汽车、能源等领域。
以医疗设备为例，通过LabVIEW，医生可以实时监测患者的体征数据，并自动调节相应的设备，以提供更好的医疗服务。
基于LabVIEW的虚拟仪器设计与控制技术LabVIEW是一种流行的虚拟仪器设计与控制技术，它是一种由美国国家仪器公司（NI）开发的视觉编程语言。
LabVIEW可以通过图形化的编程界面实现虚拟仪器的设计和控制，具有广泛的应用领域和强大的功能。
虚拟仪器是利用计算机软硬件模拟实际仪器的工作原理和功能，在实验教学、科学研究、工业自动化等领域得到了广泛的应用。
而LabVIEW正是为了方便虚拟仪器的设计与控制而开发的一种专门的工具。
首先，LabVIEW的图形化编程环境使得仪器的设计变得更加直观和易于理解。
传统的编程语言通常是通过文本代码来描述程序的逻辑，而LabVIEW则采用了图形化的编程方式，通过线连接不同的模块来实现程序的流程控制。
这种可视化的编程方式使得运行过程更加直观，能够让设计者更加清晰地了解仪器的整个工作流程。
其次，LabVIEW具有强大的数据处理和分析功能。
LabVIEW提供了丰富的数据处理工具和函数库，可以对实验数据进行处理、分析和可视化显示。
通过LabVIEW，用户可以快速地对数据进行滤波、平均、拟合、傅里叶变换等操作，从而得到所需的结果。
这种强大的数据处理功能使得LabVIEW成为执行复杂实验和科学研究的理想工具。
此外，LabVIEW还具备灵活的虚拟仪器控制能力。
LabVIEW不仅可以通过计算机与实际仪器进行通信，控制实际仪器的工作状态，还可以直接通过硬件信号和传感器进行实时数据采集和反馈控制。
借助于LabVIEW的硬件模块与外围设备的配合，用户能够方便地搭建出一个完整的虚拟仪器系统，实现仪器的自动化控制。
此外，LabVIEW还有及其广泛的应用领域。
LabVIEW可以应用于高校科研实验室、工业控制系统、医疗设备、无线通信、能源管理等各个领域。
在高校科研实验室中，LabVIEW可用于设计各种虚拟实验平台，为学生提供更加灵活、安全和便捷的实验教学环境。
在工业自动化领域，LabVIEW可以用于设计各种自动控制系统，提高生产效率和产品质量。
基于LabVIEW的仪器自动化监控系统设计与实现随着科技的不断发展，仪器设备在各行各业中扮演着越来越重要的角色。
为了提高工作效率和准确性，我们需要一种自动化的仪器监控系统来实时监测仪器设备的状态，并能够迅速响应异常情况。
而基于LabVIEW的仪器自动化监控系统正是为了满足这一需求而设计和实现的。
LabVIEW是一款基于图形化编程语言的开发环境，它具有直观、可视化的特点，使得用户能够快速开发各种类型的测量和控制应用。
利用LabVIEW，我们可以轻松地设计和实现仪器自动化监控系统，并通过数据采集、处理、分析和可视化等功能，实现对仪器设备的实时监控。
首先，我们需要明确系统的功能需求。
通常情况下，仪器自动化监控系统应该具备以下功能：1. 实时监测仪器设备状态：通过传感器、数据采集卡等设备，实时采集仪器设备的各种参数，比如温度、湿度、压力等。
这些数据将作为监控系统的输入，用于判断仪器设备是否正常工作。
2. 异常报警和处理：当仪器设备发生异常时，监控系统应该及时发出警报，并采取相应的措施进行处理。
比如，如果温度超过设定的范围，系统应该立即通知操作人员，或者自动采取控制措施调整温度。
3. 数据记录和分析：监控系统应该能够将仪器设备的工作数据记录下来，并提供数据分析和报告功能，帮助用户了解仪器设备的工作情况以及发现潜在的问题。
这对于仪器设备的维护和改进非常重要。
4. 跨平台支持和远程访问：监控系统应该支持跨多个平台，比如Windows、Linux等，以便用户可以在不同的操作系统上使用。
同时，系统还应该支持远程访问，使得用户可以在远程地点监控和操作仪器设备。
在明确系统功能需求后，我们就可以开始设计和实现基于LabVIEW的仪器自动化监控系统了。
首先，我们需要根据实际情况选择合适的硬件设备，比如传感器、数据采集卡等，用于采集仪器设备的各种参数。
LabVIEW支持与多种硬件设备的通信，并提供了一系列的函数和工具包来实现数据采集。
LabVIEW与控制系统设计实现系统控制和调节LabVIEW (Laboratory Virtual Instrument Engineering Workbench) 是国家仪器标准委员会推荐的一种基于图形化编程语言的开发环境，广泛应用于各个领域的工程与科学研究中。
LabVIEW提供了直观、易于使用的图形化编程界面，使得控制系统的设计和实现更加高效和灵活。
本文将介绍LabVIEW在控制系统设计和实现中的应用，并探讨其对系统控制和调节的作用。
一、LabVIEW在控制系统设计中的应用1. 系统建模与仿真在控制系统设计阶段，首先需要对被控对象进行建模与仿真。
LabVIEW提供了丰富的数据采集和信号处理的工具，能够方便地获取实验数据，并通过图形化界面进行数据处理与分析。
基于这些功能，控制系统的建模与仿真可以在LabVIEW平台上进行，方便快捷。
2. 系统控制算法的设计与优化控制系统的性能主要取决于其中的控制算法。
LabVIEW提供了一系列的算法库和模块，涵盖了常见的控制算法，如PID控制、模糊控制、自适应控制等。
同时，LabVIEW还支持用户自定义算法的开发，方便针对不同的系统进行优化与调试。
3. 系统参数的自动调整与优化控制系统的参数调整对于系统的性能和稳定性至关重要。
LabVIEW 提供了参数自整定工具，可以实时监测和调整系统参数，降低调试的复杂性。
通过LabVIEW的优化算法，系统参数的自动调整可以更加快速和准确。
二、LabVIEW在系统控制与调节中的作用1. 实时控制与数据采集LabVIEW提供了强大的实时控制功能，能够对系统进行实时监控和控制。
通过与硬件的连接，LabVIEW可以获取实时数据，实现对系统参数的实时调整，并对系统运行状况进行实时监测。
这为系统的控制和调节提供了良好的基础。
2. 界面友好的人机交互LabVIEW的图形化界面使得系统的控制与调节更加直观和直观。
用户可以通过图形化的操作界面，实现对系统的控制参数的设置和调整，并即时查看系统响应及其相应的数据变化。
基于LabVIEW的智能仪器监控与控制系统设计一、引言在现代工业生产中，智能仪器的应用越来越广泛，它们可以实时监测各种参数并进行控制，提高了生产效率和质量。
而LabVIEW作为一款强大的图形化编程软件，为智能仪器的监控与控制系统设计提供了便利。
本文将介绍基于LabVIEW的智能仪器监控与控制系统设计的相关内容。
二、LabVIEW简介LabVIEW是由美国国家仪器公司（National Instruments）开发的一款图形化编程软件，它以其直观的可视化编程界面和强大的功能在工业自动化、仪器仪表、数据采集等领域得到广泛应用。
通过LabVIEW，用户可以通过拖拽连接各种功能模块来构建程序，而无需编写繁琐的代码。
三、智能仪器监控与控制系统设计1. 系统架构设计在设计智能仪器监控与控制系统时，首先需要考虑系统的整体架构。
通过LabVIEW可以方便地搭建系统框架，包括数据采集模块、数据处理模块、控制算法模块等。
这些模块可以通过图形化界面直观地展示出来，方便用户进行操作和监控。
2. 数据采集与处理智能仪器通常需要对各种参数进行实时采集，并对采集到的数据进行处理分析。
在LabVIEW中，可以通过各种传感器模块或者仪器接口模块实现数据的采集，同时利用LabVIEW强大的数据处理功能对数据进行处理，如滤波、平滑、转换等操作。
3. 控制算法设计针对不同的智能仪器，需要设计相应的控制算法来实现对其进行精确控制。
在LabVIEW中，可以通过编写各种算法模块来实现PID控制、模糊控制、神经网络控制等多种控制方法，从而满足不同应用场景下的需求。
4. 用户界面设计一个好的用户界面可以提高系统的易用性和友好性。
在LabVIEW 中，用户可以通过拖拽各种控件来设计出美观直观的用户界面，包括曲线图、仪表盘、按钮等元素，使用户可以清晰地了解系统状态并进行操作。
四、案例分析以某工业生产线上的温度监控与调节系统为例，我们可以使用LabVIEW来设计一个智能仪器监控与控制系统。
