物理实验之光栅光谱仪的使用

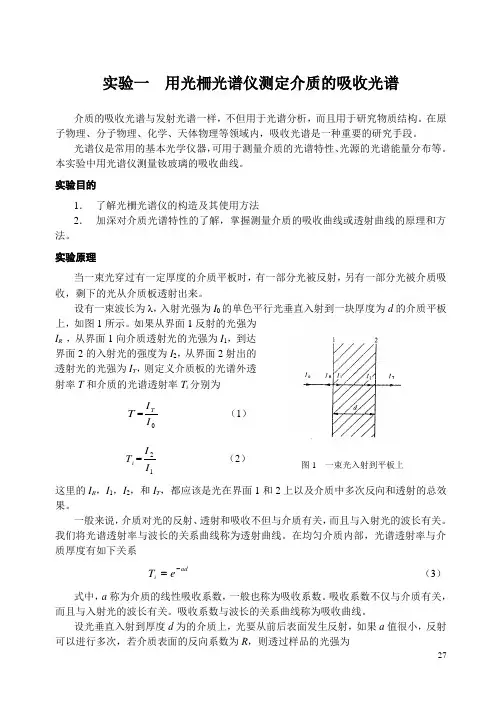

实验一 用光柵光谱仪测定介质的吸收光谱介质的吸收光谱与发射光谱一样，不但用于光谱分析，而且用于研究物质结构。

在原子物理、分子物理、化学、天体物理等领域内，吸收光谱是一种重要的研究手段。

光谱仪是常用的基本光学仪器，可用于测量介质的光谱特性、光源的光谱能量分布等。

本实验中用光谱仪测量钕玻璃的吸收曲线。

实验目的1． 了解光柵光谱仪的构造及其使用方法2． 加深对介质光谱特性的了解，掌握测量介质的吸收曲线或透射曲线的原理和方法。

实验原理当一束光穿过有一定厚度的介质平板时，有一部分光被反射，另有一部分光被介质吸收，剩下的光从介质板透射出来。

设有一束波长为λ，入射光强为I 0的单色平行光垂直入射到一块厚度为d 的介质平板上，如图1所示。

如果从界面1反射的光强为I R ，从界面1向介质透射光的光强为I 1，到达界面2的入射光的强度为I 2，从界面2射出的透射光的光强为I T ，则定义介质板的光谱外透射率T 和介质的光谱透射率T i 分别为 T =I I T（1）i T =12I I （2） 这里的I R ，I 1，I 2，和I T ，都应该是光在界面1和2上以及介质中多次反向和透射的总效果。

一般来说，介质对光的反射、透射和吸收不但与介质有关，而且与入射光的波长有关。

我们将光谱透射率与波长的关系曲线称为透射曲线。

在均匀介质内部，光谱透射率与介质厚度有如下关系ad i e T -= （3）式中，a 称为介质的线性吸收系数，一般也称为吸收系数。

吸收系数不仅与介质有关，而且与入射光的波长有关。

吸收系数与波长的关系曲线称为吸收曲线。

设光垂直入射到厚度d 为的介质上，光要从前后表面发生反射，如果a 值很小，反射可以进行多次，若介质表面的反向系数为R ，则透过样品的光强为图1 一束光入射到平板上++++=4321T T T T T I I I I I+-+-=--adad e R R I e R I 32202011）（）（ adade R e R I 222011----=）（ （4） 式中I T 1、I T 2、I T 3、I T 4、…，分别表示从界面2第一次透射，第二次透射，…，光的光强。

光栅光谱仪实验报告摘要：本实验通过对光栅光谱仪的搭建和使用，探究了光栅光谱仪的原理和应用。

通过实验的结果，我们得出了光栅光谱仪可用于分析光在不同材料中的折射率，以及测量光的波长等结论。

引言：光栅光谱仪是一种可以分析光的颜色和波长的仪器。

它的工作原理是利用光栅的光栅条纹特性，将入射光分散成不同波长的光，然后通过测量这些光的强度和波长，来得到光的光谱分布。

光栅光谱仪具有分辨率高、灵敏度高等优点，广泛应用于物理、化学、生物等领域。

实验方法：本实验使用的光栅光谱仪由光源、光栅和光电检测器组成。

首先，将光源对准光栅，使得光可以垂直入射到光栅上。

然后，将光电检测器对准出射光束，以便测量不同波长的光的强度。

在实验过程中，我们对不同的入射角度、不同的光源和材料进行了测试，并采用软件来分析和处理实验数据。

实验结果与分析：通过实验数据的收集和分析，我们得出了以下结论：1.入射角度对光栅光谱仪的分辨率有着明显的影响。

随着入射角度的增加，光栅的分辨率也会增加，即可以得到更准确的光谱数据。

2.不同的光源会产生不同的光谱特征。

以白炽灯和LED灯为例，白炽灯会产生连续光谱，而LED灯则会产生一些特定波长的光谱。

3.光栅光谱仪可以用于测量光的波长和颜色。

我们通过测量光的干涉条纹的位置，可以计算出光在不同材料中的折射率，进而得到光的波长。

结论：光栅光谱仪是一种有效的光谱分析工具，可以用于测量光的波长、颜色和折射率。

通过本实验，我们深入了解了光栅光谱仪的原理和应用，并发现了光栅光谱仪在不同入射角度和不同光源下的性能差异。

这将对今后的研究和应用提供参考和依据。

总结：本实验通过对光栅光谱仪的搭建和使用，展示了光栅光谱仪在测量光的波长和颜色方面的优势。

我们了解了光栅光谱仪的原理和工作方式，并通过实验证明了其在光谱分析中的应用价值。

希望本实验能为同学们的学习和研究提供一些参考和启示。

2.李四.光栅光谱仪的原理与应用[M].科学出版社,2024.。

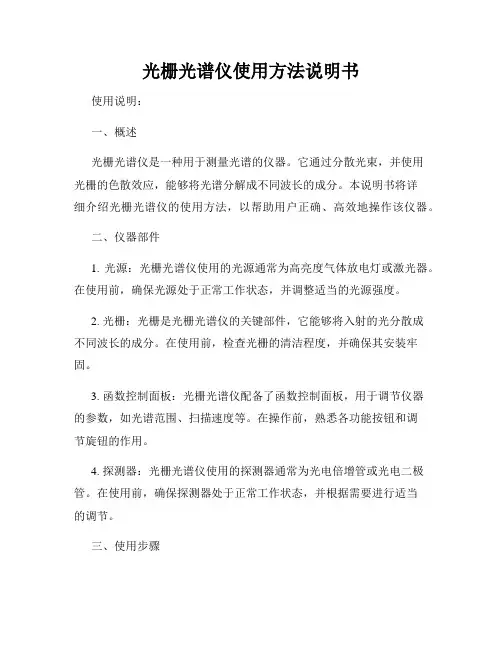

光栅光谱仪使用方法说明书使用说明：一、概述光栅光谱仪是一种用于测量光谱的仪器。

它通过分散光束，并使用光栅的色散效应，能够将光谱分解成不同波长的成分。

本说明书将详细介绍光栅光谱仪的使用方法，以帮助用户正确、高效地操作该仪器。

二、仪器部件1. 光源：光栅光谱仪使用的光源通常为高亮度气体放电灯或激光器。

在使用前，确保光源处于正常工作状态，并调整适当的光源强度。

2. 光栅：光栅是光栅光谱仪的关键部件，它能够将入射的光分散成不同波长的成分。

在使用前，检查光栅的清洁程度，并确保其安装牢固。

3. 函数控制面板：光栅光谱仪配备了函数控制面板，用于调节仪器的参数，如光谱范围、扫描速度等。

在操作前，熟悉各功能按钮和调节旋钮的作用。

4. 探测器：光栅光谱仪使用的探测器通常为光电倍增管或光电二极管。

在使用前，确保探测器处于正常工作状态，并根据需要进行适当的调节。

三、使用步骤1. 开机：将光栅光谱仪接通电源，并等待仪器启动完成。

在启动过程中，确保仪器的各部件正常运转，并检查显示屏上是否显示仪器的基本信息。

2. 设置参数：使用函数控制面板，设置光谱范围、扫描速度、积分时间等参数。

根据实际需要，合理调节这些参数，以满足测量的要求。

3. 校准光谱：在使用光栅光谱仪进行测量前，需要进行光谱校准。

方法为选择已知光源，如氢气放电灯，通过仪器的校准功能，获取标准光谱。

校准完成后，仪器将自动调整各波长的准确位置。

4. 测量光谱：将待测光源与光栅光谱仪相连，并通过调节仪器的位置和角度，使得光线正确定位于光栅表面。

随后，启动仪器的测量功能，记录光谱数据。

5. 数据处理：使用光栅光谱仪提供的数据处理软件，对测量到的光谱数据进行分析和处理。

可以进行波长校准、峰值识别、光谱比较等操作，以获得更准确的结果。

6. 关机：测量结束后，关闭光栅光谱仪的电源，并做好仪器的保养工作。

清理光栅表面、检查探测器状态，并关注仪器的日常维护。

四、注意事项1. 使用前请阅读本说明书并按照要求正确操作光栅光谱仪。

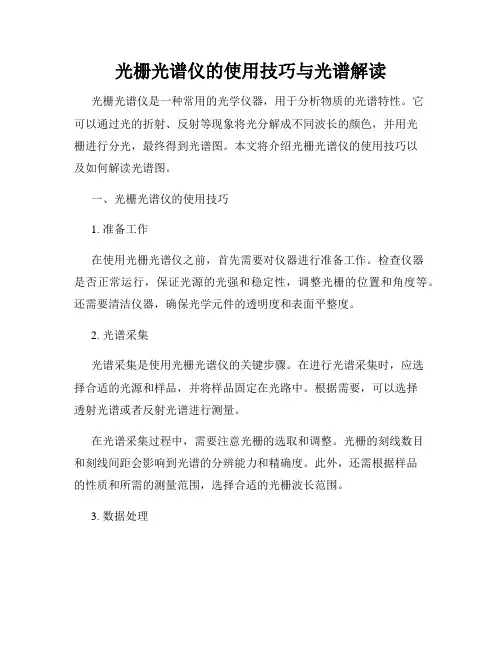

光栅光谱仪的使用技巧与光谱解读光栅光谱仪是一种常用的光学仪器，用于分析物质的光谱特性。

它可以通过光的折射、反射等现象将光分解成不同波长的颜色，并用光栅进行分光，最终得到光谱图。

本文将介绍光栅光谱仪的使用技巧以及如何解读光谱图。

一、光栅光谱仪的使用技巧1. 准备工作在使用光栅光谱仪之前，首先需要对仪器进行准备工作。

检查仪器是否正常运行，保证光源的光强和稳定性，调整光栅的位置和角度等。

还需要清洁仪器，确保光学元件的透明度和表面平整度。

2. 光谱采集光谱采集是使用光栅光谱仪的关键步骤。

在进行光谱采集时，应选择合适的光源和样品，并将样品固定在光路中。

根据需要，可以选择透射光谱或者反射光谱进行测量。

在光谱采集过程中，需要注意光栅的选取和调整。

光栅的刻线数目和刻线间距会影响到光谱的分辨能力和精确度。

此外，还需根据样品的性质和所需的测量范围，选择合适的光栅波长范围。

3. 数据处理光栅光谱仪采集到的光谱数据通常是以图像或光强数据显示的。

对于图像数据，可以通过图像处理软件对图像进行分析和处理。

对于光强数据，可以使用光谱分析软件进行分析。

在数据处理过程中，需要进行背景校正和信号平滑处理，以提高数据的准确性和可靠性。

此外，还可以进行峰识别和峰拟合，以获得更详细的光谱信息。

二、光谱解读光谱是物质相互作用后产生的一种特征性信息，通过对光谱的解读可以获取样品的成分、结构和性质等信息。

1. 波长和强度光谱中的波长和强度是光谱解读的基本要素。

波长可以用来确定光的颜色及其对应的频率和能量，不同波长的光在相互作用后会有不同的行为。

强度则反映了光的辐射能力，可以用来确定样品吸收、发射或散射光的强弱。

通过对波长和强度的分析，可以了解样品的能级结构、激发态和基态等信息。

2. 谱线和峰光谱图中的谱线和峰是光谱解读的重要指标。

谱线是指光谱图中产生的光谱线条，可以用来确定样品中的特定成分或物理现象。

峰则是光谱图中的波峰，表示光强的峰值。

峰的位置、高度和形状都可以提供关于样品的信息。

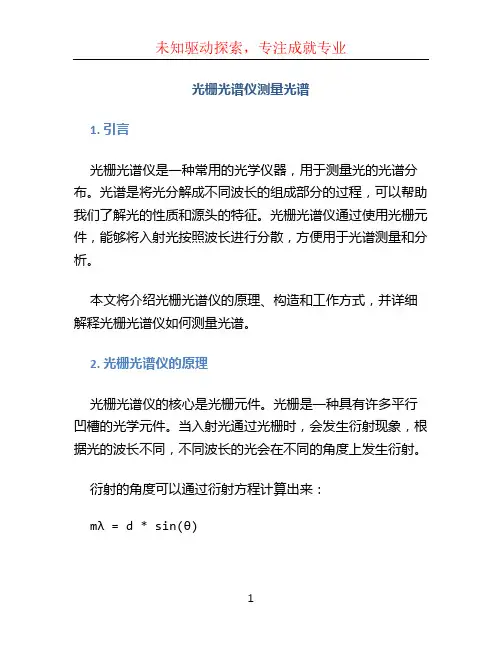

光栅光谱仪测量光谱1. 引言光栅光谱仪是一种常用的光学仪器，用于测量光的光谱分布。

光谱是将光分解成不同波长的组成部分的过程，可以帮助我们了解光的性质和源头的特征。

光栅光谱仪通过使用光栅元件，能够将入射光按照波长进行分散，方便用于光谱测量和分析。

本文将介绍光栅光谱仪的原理、构造和工作方式，并详细解释光栅光谱仪如何测量光谱。

2. 光栅光谱仪的原理光栅光谱仪的核心是光栅元件。

光栅是一种具有许多平行凹槽的光学元件。

当入射光通过光栅时，会发生衍射现象，根据光的波长不同，不同波长的光会在不同的角度上发生衍射。

衍射的角度可以通过衍射方程计算出来：mλ = d * sin(θ)其中，m是衍射级次，λ是光的波长，d是光栅的凹槽间距，θ是衍射角度。

通过测量衍射角度，光栅光谱仪可以得到不同波长的光的衍射级次，从而得到光的光谱分布。

3. 光栅光谱仪的构造光栅光谱仪通常由以下几个主要部分组成：3.1 光源光源可以是白光光源，也可以是单色光源。

对于光谱分析来说，单色光源更为常用，因为它可以提供特定波长的光。

3.2 光栅光栅是光栅光谱仪的核心元件，它可以是平行于光轴的平面光栅或者是球面光栅。

3.3 前导光学系统前导光学系统主要包括透镜和光路控制元件，用于将光引导到光栅上。

3.4 衍射探测器衍射探测器用于测量不同波长光的衍射角度。

常用的衍射探测器包括光电二极管和CCD。

4. 光栅光谱仪的测量过程光栅光谱仪的测量过程如下：1.打开光源，并调节光源的亮度和波长，使其符合实验要求。

2.调整前导光学系统，将光聚焦到光栅上。

3.通过转动光栅，使得入射的光在不同衍射级次下发生衍射。

4.使用衍射探测器测量不同波长光的衍射角度。

可以使用标尺或者数字显示器来读取衍射角度。

5.将得到的衍射角度数据转换为波长数据。

根据衍射方程，可以计算出不同衍射级次下的波长。

6.绘制光谱曲线。

将测得的波长数据和对应的光强数据绘制在图表上，可以得到光的光谱分布情况。

实验四 光栅光谱仪实验一、实验目的1、了解光栅光谱仪的工作原理2、掌握利用光栅光谱仪进行测量的技术二、实验仪器WDS 系列多功能光栅光谱仪, 计算机系统三、实验原理光谱仪是指利用折射或衍射产生色散的一类光谱测量仪器。

光栅光谱仪是光谱测量中最常用的仪器，基本结构如图1所示。

它由入射狭缝S 1、准直球面反射镜M 1、衍射光栅G 、聚焦球面反射镜M 2、输出狭缝S 2/S 3以及光电倍增管PMT/电荷耦合器件CCD 等光电接收转换器件构成。

图1光栅光谱仪示意图 图2 光栅转动系统示意图衍射光栅是光栅光谱仪的核心色散器件，是在一块平整的玻璃或金属材料表面（可以是平面或凹面）刻画出一系列平行、等距的刻线，然后在整个表面镀上高反射的金属膜或介质膜，就构成一块反射试验射光栅。

相邻刻线的间距d 称为光栅常数，通常刻线密度为每毫米数百至数十万条，刻线方向与光谱仪狭缝平行。

入射光经光栅衍射后，相邻刻线产生的光程差Δs = d (sin α ± sin β)，α为入射角，β为衍射角，则可导出光栅方程：(sin sin )d m αβλ±= (1.1)该方程将某波长的衍射角和入射角通过光栅常数d 联系起来，λ为入射光波长，m 为衍射级次，取0, ±1, ±2, ····· 等整数。

式中的“±”号选取规则为：入射角和衍射角在光栅法线的同侧时取正号，在法线两侧时取负号。

如果入射光为正入射α=0，光栅方程变为d sin β = m λ。

衍射角度随波长的变化关系，称为光栅的角色散特性，当入射角给定时，可以由(1.1)导出 d d cos m d βλβ= (1.1) 复色入射光进入狭缝S 1后，经M 2变成复色平行光照射到光栅G 上，经光栅色散后，形成不同波长的平行光束并以不同的衍射角度出射，M2将照射到它上面的某一波长的光聚焦在出射狭缝S 2上，再由S 2后面的电光探测器记录该波长的光强度。

光栅光谱仪实验报告光栅光谱仪是一种常用的光谱仪器，能够将光信号分解成不同波长的光谱线，并对其进行精确测量。

本实验旨在通过使用光栅光谱仪，对不同光源的光谱进行测量和分析，以及了解光谱仪的基本原理和使用方法。

实验步骤：1. 实验仪器准备，将光栅光谱仪放置在稳定的台面上，并连接电源、光源和计算机等设备。

2. 光源选择，选择不同类型的光源，如白炽灯、氢氖激光等，并依次对其进行测量。

3. 光谱测量，打开光栅光谱仪软件，选择相应的测量模式，对所选光源进行光谱测量，并记录下光谱数据。

4. 数据分析，利用软件对测得的光谱数据进行分析，包括波长、强度等参数的测量和计算。

实验结果：通过实验测量和分析，我们得到了不同光源的光谱数据，并对其进行了初步的分析。

例如，白炽灯的光谱呈连续光谱，而氢氖激光的光谱则呈现出明显的谱线特征。

通过对光谱数据的分析，我们可以了解到不同光源的发光特性和光谱分布规律。

实验总结：本次实验通过使用光栅光谱仪，对不同光源的光谱进行了测量和分析，增强了我们对光谱仪器的理解和使用能力。

同时，通过实验数据的分析，我们也对不同光源的发光特性有了更深入的了解。

在今后的实验和研究中，光栅光谱仪将会是一个重要的实验工具，帮助我们更好地理解光谱学的相关知识和应用。

结语：光栅光谱仪作为一种重要的光谱仪器，在科研和实验中具有重要的应用价值。

通过本次实验，我们对光栅光谱仪的基本原理和使用方法有了更深入的了解，这将为今后的研究和实验工作打下坚实的基础。

希望通过不断的实践和学习，我们能够更好地运用光谱仪器，为科学研究和技术发展做出更大的贡献。

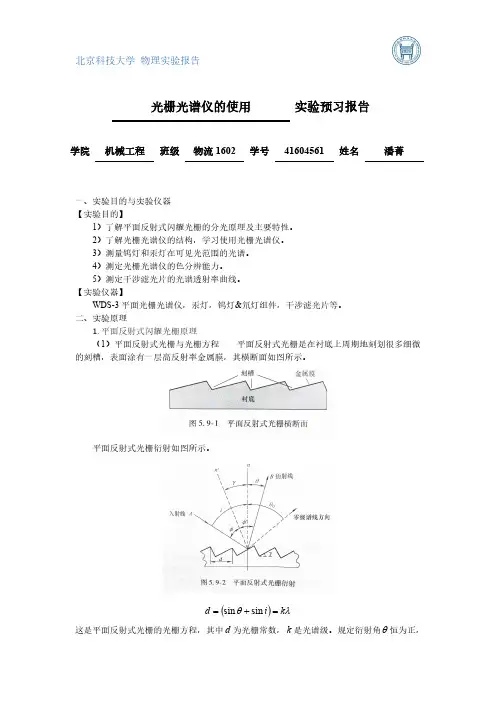

光栅光谱仪的使用实验预习报告学院机械工程班级物流1602学号41604561姓名潘菁一、实验目的与实验仪器【实验目的】1）了解平面反射式闪耀光栅的分光原理及主要特性。

2）了解光栅光谱仪的结构，学习使用光栅光谱仪。

3）测量钨灯和汞灯在可见光范围的光谱。

4）测定光栅光谱仪的色分辨能力。

5）测定干涉滤光片的光谱透射率曲线。

【实验仪器】WDS-3平面光栅光谱仪，汞灯，钨灯&氘灯组件，干涉滤光片等。

二、实验原理1.平面反射式闪耀光栅原理（1）平面反射式光栅与光栅方程平面反射式光栅是在衬底上周期地刻划很多细微的刻槽，表面涂有一层高反射率金属膜，其横断面如图所示。

平面反射式光栅衍射如图所示。

()λθksin=sin+id=这是平面反射式光栅的光栅方程，其中d为光栅常数，k是光谱级。

规定衍射角θ恒为正，i 与θ在光栅平面法线的同侧时为正，异侧为负。

在常用的平面光栅光谱仪中，安放光栅的方式使光栅方程转化为λθk d =sin 2从上式可以看出，λk 值相同的谱线，衍射角度θ相同，即在相同的衍射角度θ出现衍射级次为、、、321===k k k …不同波长的光同时出现的情况，这些波长满足32321λλλ==的关系。

（2）闪耀问题图是N=4时的光栅相对光强分布曲线。

从图中可以看到，θααsin sin -曲线是包在θββsin sin sin -N 曲线外面的“包络”，它决定后者在什么地方高、在什么地方低，即决定光谱线的强度。

由此可见，衍射因子决定光谱线的强度，干涉因子决定光谱线的位置。

在常用的平面光栅光谱仪里，所拍摄的光谱满足i =θ，可以推出这时有γθ==i ，有kd γλsin 2=通常把这个波长叫做闪耀波长。

2.平面光栅光谱仪结构与组成本实验所用平面光栅光谱仪外观如图所示。

光栅光谱仪主要由光学系统、电系统和计算机组成。

整套仪器由计算机控制。

（1）光学系统光栅光谱仪光学系统原理如图所示。

光源发出的光进入狭缝S1，S1位于反射式准光镜的焦面上，通过S1射入的光束M1反射成平行光束投向平面光栅G 上，衍射后的平行光经物镜成像在S2上。

光栅光谱仪实验报告实验报告：光栅光谱仪实验1.引言：光谱是科学家们通过光的分光现象得到的一种物体结构与性质的重要信息。

光栅光谱仪是一种用于分析光的波长和颜色的仪器。

本实验的主要目的是通过光栅光谱仪对不同光源的光进行分析，了解光栅光谱仪的原理和使用方法。

2.实验原理：光栅光谱仪的工作原理是光栅的光栅方程：nλ = d sinθ，其中n 为衍射阶数，λ为光波长，d为光栅常数，θ为衍射角。

根据光谱的连续性，光栅衍射光谱呈现出一系列彩色条纹，根据谱线的位置可以得到光的波长信息。

3.实验步骤：(1)实验器材准备：光栅光谱仪、光源、白纸、标尺等；(2)调整仪器：将光栅光谱仪上的刻度盘调整到合适位置，并使用标尺确定距离；(3)实验记录：将白纸放在光栅光谱仪后方，打开光源，调整仪器使得谱线清晰可辨；(4)测量谱线位置：将谱线的位置与刻度盘上的刻度对应，记录下谱线的位置；(5)数据分析：根据光栅方程计算出样品的波长。

我们使用Hg灯、Na灯和未知样品光等三种光源进行了实验测量。

根据测量结果，我们得到了Hg灯、Na灯和未知样品光的谱线位置，并计算得到了它们的波长。

具体结果如下表所示：光源，谱线位置 (刻度) ，波长 (nm)---------，---------------，-----------Hg灯，35，435.8Hg灯，41，546.1Hg灯，49，578.0Na灯，45，589.0Na灯，50，589.6未知样品光，37，469.45.结果分析：根据实验结果，我们可以发现Hg灯的谱线位置分别为35、41和49，对应的波长分别为435.8、546.1和578.0纳米。

Na灯的谱线位置为45和50，对应的波长为589.0和589.6纳米。

而未知样品光的谱线位置为37，对应的波长为469.4纳米。

6.实验误差分析：在实验中，可能存在的误差主要来自于读数误差、仪器调整不准确等因素。

我们尽量减小这些误差，但还是难以完全避免。

如何进行光栅光谱实验光栅光谱实验是研究光的性质和光谱特性的重要手段之一。

通过光栅光谱仪，我们可以获得物质样品的光谱信息，进而研究物质的成分、结构和性质。

本文将介绍光栅光谱实验的基本原理、实验操作步骤和注意事项。

一、实验原理光栅光谱实验基于光的干涉和衍射原理，通过光栅的周期性结构，将入射光分散成不同波长的光束，形成光谱。

光栅的光谱分辨率取决于刻线间距以及入射光的波长范围。

光栅光谱实验的基本原理可归纳为以下几点：1. 光栅方程：光栅方程是描述光栅衍射现象的基本关系式。

它用来计算不同波长光的衍射角度，从而分离光谱。

2. 光栅常数：光栅常数是光栅上相邻两条刻线之间的距离，它直接决定了光栅的分辨能力。

3. 入射角和衍射角：光栅实验中，入射光线与光栅平面的夹角称为入射角，而光栅衍射光线与光栅平面的夹角称为衍射角。

二、实验操作步骤进行光栅光谱实验需要一定的实验装置和光源。

以下是一般的操作步骤：1. 准备实验装置：将光源、光栅、狭缝等组件依次安装在光谱仪或者导轨上。

确保光源和光栅之间的距离适当。

2. 调整入射角：用转角仪或者倾斜支架调整光线入射角，使得光线尽量垂直于光栅。

3. 调整衍射角：通过转动整个装置或转动调节器调整光线的衍射角度，使得所需的光谱线能够尽量清晰地显示出来。

4. 观察和记录：将光谱仪的接收器与示波器或者数据采集系统连接，观察光谱线的强度和位置。

同时记录实验条件，包括入射角、衍射角、光栅常数等。

5. 分析光谱线：根据实验结果，利用光栅方程计算出不同光谱线的波长，并与已知的标准光谱进行对比和分析。

三、注意事项在进行光栅光谱实验时，需要注意以下事项：1. 光源选择：选择合适的光源，例如白炽灯、LED或者激光器，保证光源的稳定性和连续性。

2. 光栅选择：根据实验需求选择合适的光栅，包括刻线间距、光栅常数等。

3. 实验环境：保持实验室环境的稳定性和干净度，避免灰尘等杂质对实验结果的影响。

4. 准确测量：使用准确的测量仪器，如转角仪、示波器等，确保实验数据的准确性。

光栅光谱仪的使用实验报告：光栅光谱仪的使用一、引言光谱学作为一门重要的实验科学，为我们研究物质光学性质提供了有力的工具。

其中，光栅光谱仪是一种常见的光谱仪器，通过光栅的光栅结构，能够将经光栅发射的入射光分解成不同波长的光，从而通过测量不同波长光的强度，来分析入射光的光谱分布。

本实验旨在熟悉并掌握光栅光谱仪的使用方法，通过实验测定未知光源的光谱分布曲线，并分析实验结果。

二、实验原理当入射光垂直地照射到光栅上时，入射光经过光栅的衍射和干涉后，会形成多个同心圆环，每个圆环上的光强度与相位有关，而相位与入射光的波长λ有关系，表达式为：d·sinθ = mλ，其中θ为入射角，m为衍射级数。

根据这个关系，我们可以计算出每个级数对应的波长λ。

三、实验步骤1.准备实验仪器，确保光学平台水平放置。

2.将光栅放置在入射光束上，并调整光栅的入射角。

3.打开光栅光谱仪，调节入射光源的位置和强度，使得入射光准直且均匀。

4.调整观察屏与入射光的距离，以获得清晰的光谱。

5.在不同的入射角和波长范围，记录观察屏上的光谱分布图案，注意记录光强度的变化。

6.移动光栅或调整角度，获得更多的光谱数据，并记录。

7.重复以上步骤，完成实验数据的收集。

四、实验数据处理1.根据实验数据绘制光谱分布曲线，横轴为波长λ，纵轴为光强度。

2.分析曲线中的峰值和谷底，确定各峰值对应的波长。

3.通过计算光栅的光栅常数d，可以将波长转换成入射角度。

4.根据衍射公式，计算出光栅的衍射级数m，并结合入射角度计算出入射光波长λ。

五、实验结果与讨论通过实验数据处理，我们得到了未知光源的光谱分布曲线，并通过分析曲线中的峰值和谷底，确定了各峰值对应的波长。

根据光栅的光栅常数和衍射公式，我们计算出了入射光的波长。

实验中可能存在的误差主要来自实验仪器的精度、入射光的均匀性以及人为操作的误差等。

为了减小误差，需要仔细调整实验仪器，保证光学系统的准直和稳定性；在观察光谱时，需要确保观察屏与入射光的距离适当，以获得清晰的光谱图案；在记录光谱数据时，要注意对光强度的准确测量。

如何使用光栅光谱仪测量光波长光谱是研究物质内部结构和性质的重要手段之一。

而测量光谱的波长则是光谱分析的关键步骤之一。

光栅光谱仪是一种常用的测量光波长的设备，本文将介绍如何使用光栅光谱仪进行光波长的测量。

一、光栅原理光栅光谱仪利用光栅的衍射原理测量光波长。

光栅是由等距离的平行光线组成的一条道，道与道之间的间距称为光栅常数。

当光波照射到光栅上时，会发生衍射现象，光波将根据入射角和光栅常数的关系衍射成不同的角度。

测量光栅上不同衍射角度对应的光波长就可以得到光谱。

二、实验准备在进行光波长测量之前，我们需要准备一台光栅光谱仪和一束需要测量波长的光源。

通常情况下，我们会选择使用氢气放电管或氩气离子激光器作为光源，这些光源具有明确的波长和较高的光强。

三、调整仪器在测量之前，我们需要先调整光栅光谱仪的设置。

首先，将光栅光谱仪放置在一个稳定的光学台上，并使其与光源保持一定的距离。

然后，根据需要选择合适的狭缝宽度和入射角度。

狭缝宽度决定了接收到的光强度，过宽或过窄都会影响测量的准确性；而入射角度则影响光波的衍射方向和角度。

四、测量光谱调整好仪器后，我们可以开始进行光波长的测量了。

首先，打开光栅光谱仪的电源，并让其预热一段时间。

接下来，将光源对准光栅光谱仪的入射口，并根据光源的强度调整仪器的增益和曝光时间，使得接收到的光信号处于合适的范围内。

然后，通过调节光栅的倾角和位置，使得光谱在光栅上形成清晰的衍射图案。

可以通过观察不同波长的光线在不同位置的衍射角度，来测量波长。

在实际操作中，常常需要使用一个标准样品来校准光栅光谱仪，以确保测量结果的准确性。

五、数据处理测量完成后，我们需要对测得的光谱数据进行处理。

一般情况下，光栅光谱仪会提供一个软件界面，可以将测得的光强和角度数据转化为波长数据。

如果使用的仪器没有提供相应的软件，我们可以使用一些数据处理软件，如Excel或Python进行数据处理。

通过插值和拟合等方法，可以得到较为准确的光谱波长数据。

光栅光谱仪的使用技巧与实验操作指南引言：光谱分析技术在科学研究和实际应用中起着重要作用。

而光栅光谱仪作为一种常用的光谱仪器，具有高分辨率、宽波长范围等优势。

本文将介绍光栅光谱仪的使用技巧和实验操作指南，帮助读者更好地掌握这一仪器的使用。

一、仪器介绍光栅光谱仪是一种基于光栅原理的光谱仪器，它能够将光信号分解成不同波长的成分。

光栅光谱仪主要由入射口、光栅、检测器等组成。

其中，光栅是光谱仪的核心部件，通过光栅的光栅常数和刻槽数目，可以决定光栅光谱仪的分辨率和波长范围。

二、准备工作在进行实验前，需要做一些准备工作。

首先，确保光栅光谱仪的仪器状态良好，没有损坏或杂质。

其次，检查仪器的连接线是否牢固，仪器的电源是否正常。

最后，需要根据实验需求选择合适的光源和样品。

三、调整仪器在开始实验之前，需要先调整光栅光谱仪的参数。

1. 调整焦距：通过调节仪器上的焦点调节器，使得光源能够聚焦在光栅上，保证信号清晰稳定。

2. 调整光栅角度：通过调节光栅仪器上的角度调节器，使得入射光束与光栅平行进入光栅，以获得最佳的光谱效果。

3. 调整入射光口：根据实验需求，调整入射光口的大小和位置，以保证光源能够尽量均匀地照射到样品上。

四、实验操作在调整仪器参数之后，可以开始进行实验操作了。

以下是一些常见的实验操作指南。

1. 测量光源的光谱：将光源放置在仪器的入射口前，调整仪器的参数，如曝光时间、增益等，以获取光源的光谱信息。

可以通过观察光谱的形状和峰值，分析光源的波长范围和强度分布。

2. 测量样品的光谱：将样品放置在入射口前，调整仪器的参数，通过观察样品的光谱，可以分析样品中各组分的波长和浓度分布情况。

此外，在测量样品光谱前，可以使用参比物进行校正，以提高测量的准确性。

3. 光谱数据的分析：在得到光谱数据后，可以使用专业的光谱数据处理软件对数据进行分析。

例如，可以进行光谱峰位和峰高的测量，通过峰位和峰高的变化，可以判断样品中各组分的存在和浓度变化情况。

光栅光谱仪的使用实验报告学院高等工程师学院班级自E152学号41518170姓名郑子亮一、实验目的与实验仪器【实验目的】1.了解平面反射式闪耀光栅的分光原理及主要特性2.了解光栅光谱仪的结构，学习使用光栅光谱仪3.测量钨灯和汞灯在可见光范围的光谱4.测定光栅光谱仪的色分辨能力5.测定干涉滤光片的光谱透射率曲线【实验仪器】WDS-3平面光栅光谱仪（200~800nm）。

汞灯，钨灯氘灯组件，干涉滤光片等。

二、实验原理（要求与提示：限400字以内，实验原理图须用手绘后贴图的方式）（1）平面反射式光栅与光栅方程规定衍射角Θ恒为正，i与Θ在光栅平面法线的同侧为正，异侧为负。

K是光谱级对于常用的平面光栅光谱仪，谱板中心到光栅中心的连线与入射光线在同一平面内，因此，衍射角Θ可当做入射角i，光谱方程为：（2）闪耀问题闪耀波长：2平面光栅光谱仪结构组成（1）光学系统（2）电子系统（3）光栅光谱仪操作3.色分辨率光栅光谱仪的色分辨率是分开两条邻近谱线能力的量度4.滤光片光谱特性光谱透射率为：三、实验步骤（要求与提示：限400字以内）1.准备工作开机前，需要缓慢旋转入射狭缝宽度调节旋钮，设置参数2.校准光谱仪的波长指示值利用氘灯波长值为486.0nm的谱线校准光谱仪，利用“数据处理”菜单的功能读出测量的氘灯光谱谱线波长，如果有偏差，用“系统操作”菜单中的“波长校正”功能进行校正3.汞灯光谱和光谱仪分辨率的测量（1）入射缝宽和出射缝宽设定在0.15~0.20nm之间，负压-300~-600之间（2）移去钨灯&氘灯组件，将汞灯置于入射狭缝前，进行快速全谱扫描，根据光谱测量结果进一步调节狭缝宽度、负高压等参数，使得记录的谱线高度适当，再进行一次慢速全谱扫描，保存实验数据。

4.滤色片光谱特性的测量5.退出系统与关机四、数据处理（要求与提示：对于必要的数据处理过程要贴手算照片）1.（1）汞灯光谱（2）钨灯光谱2.3.透射率T与波长λ的关系曲线I-λ五、分析讨论（提示：分析讨论不少于400字）1.通过观察汞灯和钨灯光谱特性图像可得到：汞灯的光谱图像是间断的，不连续的，而钨灯的光谱图像是连续的。

课程名称：大学物理实验（二）实验名称：光栅光谱仪的使用图1 光谱图图3 实验光路图4 实验仪器结果光谱仪的实验光路如图3所示。

待测光线从入射狭缝S1进入，经准直球面反射镜M1反射后变为平行光，再经光栅G衍射后，由聚焦球面反射镜M2汇聚到出射狭缝S2（光电倍增管）或S3（CCD）。

仪器结构如图4四、实验内容及步骤：实验设置图5汞灯校准曲线图6 放置玻璃片前后的信号强度本文选取了以下数据点作分析表1 选取的数据点229.7 344.1 517.8 66 218 1491 50681293229.7nm 的数据为例计算透过率放置玻璃前的信号强度−放置玻璃后的信号强度放置玻璃前的信号强度=66−5066=0.24 同理可得剩余数据点透过率表2 选取的数据点的透过率229.7 344.1 517.8 0.240.690.13可以发现随着波长的变大，钨灯的透过率由小变大，然后再由大变小，最后稳定在0.12左右。

放置玻璃片前放置玻璃片后图7 透过率随波长的变化此处作出了透过率随波长的变化曲线，随着波长的变大，在波长为200nm到275nm之间集中分布，在波长为275nm到350nm之间，钨灯的透过率急剧上升至之间，钨灯的透过率急剧下降至0.15左右，波长持续变大至左右。

七、结果陈述与总结：实验测得汞灯校准谱线如图5所示，测出的汞谱线波长有365.2nm、404.8nm、436.1nm实验测得放置玻璃片前后的钨灯谱线如图6所示。

实验测得钨灯对玻璃片的透过率随波长变化曲线如图7所示。

钨灯的对玻璃的透过率随波长的变大先急剧后急剧减小至0.1328最后缓慢减小且平稳在0.11746附近。

大致了解了光谱学的基础知识，熟悉了常见的汞谱线。

深入理解了光栅光谱仪的工作原理和光原始数据记录表组号07姓名董其锋。

多功能光栅光谱仪的使用多功能光栅光谱仪（Multifunctional Grating Spectrometer）是一种用于光谱分析的仪器，通过将输入光束分散成不同波长的光线并测量其强度来研究物质的光谱特性。

本文将介绍多功能光栅光谱仪的基本原理、使用方法和应用领域。

多功能光栅光谱仪的基本原理是利用光栅的衍射效应将输入光束分散成不同波长的光线。

光栅是一种具有周期性结构的透明或不透明平面，其周期性结构可以将输入光束分成多个亮度不同的光束。

多功能光栅光谱仪通过选择合适的光栅结构和调节入射光角度，可以使不同波长的光线呈现在不同的角度上，从而实现波长的分离。

然后，可以使用光电探测器测量每个角度上的光线强度，进而得到光谱分布。

1.准备工作：首先，需要安装好多功能光栅光谱仪，将光谱仪与电源连接，并确保仪器处于正确的工作状态。

2.设置参数：根据实验需要，选择适当的光栅结构和入射光的角度。

通常，光栅的选择取决于要研究的波长范围和光谱分辨率的要求。

3.调节入射光：将入射光线引导到光栅上，并调节入射光的角度使其与光栅相交。

通常，光栅仪器上会标有入射光角的刻度，可以根据需要进行调节。

4.接收光信号：将光电探测器放置在正确的位置上以接收经过光栅分散的光线。

在测量过程中，可以使用示波器或光电多道计数器来记录光谱，或者使用计算机进行数据采集和处理。

5.数据分析：获取光谱数据后，可以进行进一步的分析。

根据需要，可以计算光谱的峰值位置、峰谷强度比以及光谱带宽等参数。

同时，还可以进一步分析光谱与物质的相互作用等。

1.光谱学研究：多功能光栅光谱仪可用于研究物质的吸收、发射、散射光谱等特性。

例如，可通过测量不同波长的光线强度来分析材料的组成、结构和变化。

2.光谱成像：多功能光栅光谱仪结合适当的成像装置，可以进行光谱成像。

通过以高空间分辨率获取光谱信息，可以实现对材料的局部成分和结构的准确分析。

3.光谱光学：多功能光栅光谱仪可用于光学元件的测试和校准。

光栅光谱仪实验报告一、实验目的：通过光栅光谱仪的使用，掌握光栅光谱仪的结构、原理和使用方法。

通过测量不同光源的光谱，了解不同光源的特性。

二、实验装置和原理：1.实验装置：光栅光谱仪、白炽灯、氢灯、氖灯、光栅光谱仪支架、光栅支架、读数电眼、准直物镜。

2.实验原理：光栅光谱仪利用光栅的作用原理，将光分成不同波长的光线，使其以不同的角度被分散出来，进而形成连续的光谱。

光栅光谱仪主要由光源、光栅、准直物镜和读出及测量系统组成。

光栅经过准直物镜聚焦后，通过光栅的平行光线会由于不同波长的光受到不同程度的散射，从而形成连续的光谱。

读出系统将光谱上的不同波长的光线与波长的对应关系转化为电信号，通过电眼读取，进而测量。

三、实验步骤与数据处理：1.将光栅光谱仪放置在稳定的工作台上，调整仪器水平。

2.打开电源，将待测光源的前方放置一个铅块，用于调整焦距。

3.调整准直物镜的位置，使光线能够准直射入光栅光谱仪。

4.打开光栅光谱仪的读数电源，调整光栅支架上的读数电眼位置，使其能够正常读取光谱。

5.用白炽灯、氢灯、氖灯等光源进行实验测量。

6.调整读数电眼的读数位置，记录不同波长的光线对应的读数值。

7.根据读数电眼的读数和仪器提供的波长-读数变换函数，得到不同波长对应的光线。

8.绘制光谱图，并对光谱图进行分析和解释。

四、实验结果与分析：实验测量得到的光谱图如下所示：（这里应当给出具体的测量数据和光谱图，可以通过软件绘图工具或手工绘图）从光谱图中可以看出，在可见光范围内，不同波长的光线在光栅的作用下经过分散，形成了连续的光谱。

通过读数电眼的读出，我们可以根据波长-读数变换函数得到不同波长对应的光线。

根据实验测量的数据，可以得到不同光源的光谱特性，比如氢灯和氖灯在可见光范围内的谱线等。

五、实验总结：通过本次实验，我们掌握了光栅光谱仪的结构、原理和使用方法，并进行了不同光源的光谱测量。

光谱是光的波长和频率的一种表现形式，通过光谱测量可以了解光源的组成和特性。
