开关电源故障检修方法开关电源是现代电子设备中常见的电源供应方式,它具有体积小、效率高、稳定性好等优点,被广泛应用于各种电子设备中。
然而,由于长时间使用或者外部环境因素等原因,开关电源也会出现各种故障。
本文将介绍一些常见的开关电源故障及其检修方法,希望能够帮助大家更好地维护和修复开关电源故障。
首先,我们来看一下开关电源常见的故障现象及其可能的原因。
常见的故障现象包括但不限于,无法开机、输出电压异常、过热关机、噪音过大等。
这些故障可能由于电路元件损坏、电路板连接不良、散热不良等原因引起。
针对这些故障现象,我们可以采取以下方法进行检修。
首先,针对无法开机的故障现象,我们可以检查开关电源输入端是否接通电源,检查输入端保险丝是否烧坏,检查输入滤波电容是否损坏等。
如果以上问题都没有发现,可以进一步检查开关电源的输入电压是否正常,检查输入端整流桥是否损坏等。
其次,对于输出电压异常的故障现象,我们可以检查开关电源的输出端是否短路,检查输出端负载情况,检查输出电容是否损坏等。
如果以上问题都没有发现,可以进一步检查开关管、变压器、稳压管等元件是否损坏。
另外,对于过热关机的故障现象,我们可以检查开关电源的散热器是否堵塞,检查风扇是否正常工作,检查负载情况是否超过额定值等。
如果以上问题都没有发现,可以进一步检查开关电源的工作温度是否过高,检查开关管、稳压管等元件是否损坏。
最后,对于噪音过大的故障现象,我们可以检查开关电源的滤波电容是否损坏,检查输出端负载情况,检查开关管、变压器等元件是否损坏等。
如果以上问题都没有发现,可以进一步检查开关电源的工作频率是否异常,检查开关管、变压器等元件是否损坏。
总的来说,开关电源故障的检修方法主要包括检查输入端、输出端、散热系统、滤波电路等各个方面。
在检修过程中,需要注意安全,避免触电和烫伤等意外。
另外,需要使用合适的工具和仪器进行检测,避免对电源供应造成二次损害。
希望本文介绍的开关电源故障检修方法能够帮助大家更好地维护和修复开关电源故障,确保电子设备的正常运行。
解析开关电源电压输出低的原因和检修方法1、开关电源电压输出低的原因(1)220V交流电压输入和整流滤波电路对开关管提供的工作电压不够,超出脉宽调整电路控制范围。
(2)负载电路存在过流引起开关电源负载加重而导致输出电压下降。
(3)开/关机切换错误,行扫描电路刚开始工作瞬间,开关电源即处于待机状态,此类故障适用于无预备电源的机器,CPu电源取自同一个电源,非副电源提供。
(4)开/关机接口电路末端因故障处于开机与待机之间的状态,从而导致开关电源输出电压低于正常值高于待机值。
(5)保护电路末端因故障进入导通状态,使电源进入弱振状态,引起开关电源输出电压下降。
(6)整流输出电路中二极管和滤波电容、限流电阻损坏引起输出电压低.(7)脉宽调制电路故障,不能对开关电源输出电压的变化作出正确的响应,对开关管基极电压调整方向不对,从而造成开关电源输出电压低.(8)正反馈电路中的正反馈电阻值变化,续流二极管性能变质或恒流源故障,使正反馈量不足,导致振荡周期变长,振荡频率下降,从而引起开关电源输出电压低.(9)它激式开关电源因未得到行逆程脉冲而工作于低频状态,造成输出电压低.2、判断故障的方法与步骤从上述分析的原因看出,引起电压低的原因涉及到了开关电源自身的各个部分和与开关电源相关的所有电路,在检修时应先缩小故障范围。
(1)先测开关管c极电压,确认开关管供电正常。
(2)根据开关电源各个输出端电压判断故障。
开关电源有的输出端电压正常,有的低于正常值。
故障在输出电压低的这个整流输出电路,应对电路中的限流电阻、整流二极管、滤波电容进行检查代换,若限流电阻发烫,说明负载过流,查负载。
开关电源各路输出均低。
这种情况说明负载和整流输出电路均正常,故障在开关电源的正反馈电路、脉宽调整、开/待机电路、保护电路。
输出电压有的下降比例大,有的输出电压下降比例小.测量结果说明故障在输出电压下降比例大的电路.此时可断开此路负载,如果断开的是行电路,应接假负载。
浅谈三菱PLC电源无电压输出故障的检修作者:欧阳雄辉来源:《职业·中旬》2012年第04期一、故障现象电源指示灯不亮,无电压输出。
二、原理及原因分析1.开关电源的组成开关电源电路主要由输入电磁干扰滤波器、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
(1)主电路:从交流电网输入、直流输出的全过程,包括输入滤波器、整流与滤波、逆变、输出整流与滤波电路。
①输入滤波器:其作用是将电网存在的杂波过滤,同时也阻碍本机产生的杂波反馈到公共电网(EMI滤波器)。
②整流与滤波:将电网交流电源直接整流为较平滑的直流电,以供下一级变换使用。
③逆变:将整流后的直流电变为高频交流电,这是高频开关电源的核心部分。
④输出整流与滤波:根据负载需要,提供稳定可靠的直流恒压电源。
(2)控制电路:一方面从输出端取样反馈,经与设定参考值进行比较,控制逆变器控制IC,改变其频率或脉宽PWM,达到输出稳定的目的;另一方面,根据测试电路提供的数据,经保护电路鉴别,提供控制电路,对整机采取各种保护措施。
(3)检测电路:除了提供保护电路中正在运行中各种参数外,还提供各种显示仪表数据。
(4)辅助电源:提供满足所有单一电路的不同要求的电源。
(5)开关电源:采用功率半导体器件作为开关元件,通过周期性通断开关、控制开关元件的PWM(占空比)来调整输出电压。
2.工作原理以FX1S系列为例,简述PLC开关电源电路的工作原理(见下图)。
220V供电经由PLC的L、N端子进入电源板,Cl、C2、C和Ll组成双向低通滤波网络,Ll与L2的作用是一样的。
双向滤波的好处是将回路中的高频分量经磁祸合后,互相抵销,大大增强了滤波效果。
供电经两重保险Fl和THl进入全波整流电路。
Fl为过载保护速熔丝,THl 为温度保险。
当环境温度过高或元器件发热,达到THl的开断阀值时,虽然电流值并未达到Fl熔断的程度,但此时THl会提前开断,保护PLC不会因温升过高而烧毁;等温度下降后,THl又能自行恢复到接通状态。
开关电源的工作原理和常见故障分析及维修开关电源的主要电路是由:防雷电路,输入电磁干扰滤波器(Electromagnetic Interference,简称EMI),输入整流滤波电路,功率变换电路,脉宽调制(PWM)控制器电路,输出整流滤波电路组成。
辅助电路有输入过压,欠压保护电路, 输出过压,欠压保护电路,输出过流保护电路,输出短路保护电路等。
开关电源的电路组成方框图如下:高频脉冲电压。
把高频脉冲电压送给高频变压器,高频变压器的次级(二次侧)就会感应出一定的高频脉冲交流电,并送给高频整流滤波电路进行整流,滤波。
经高频整流滤波后便可得到我们所需的各种直流电压。
输出电压下降或者上升时,由取样电路将取样信号通过光电耦合器(PC817),送入控制电路,经过其内部调制,由控制电路的输出端将变宽的或者变窄的驱动脉冲送到开关功率管的栅极(G 极),使变换电路产生的高频脉冲方波也随之变宽或者变窄,由此改变输出电压平均值的大小,从而使直流电压基本稳定在所须的电压值上。
开关电源的电路原理图如下:开关电源电路原理图开关电源的常见故障分析及维修由于开关电源的输入部份工作在高压,大电流的状态下,故障率最高,如高压大电流整流二极管,滤波电容,开关功率管等较易损坏。
其次就是输出整流部分的整流二极管,保护二极管,滤波电容,限流电阻等较易损坏;再就是脉宽调制控制器的反馈部份和保护部份。
下面就对开关电源常见故障产生的原因作一分析及如何排除这些故障的维修方法。
一.保险丝熔断普通情况下,保险丝熔断说明开关电源的内部电路存在短路或者过流的故障。
由于开关电源工作在高电压,大电流的状态下,直流滤波和变换振荡电路在高压状态工作时间太长,电压变化相对大。
电网电压的波动,浪涌都会引起电源内电流瞬间增大而使保险丝熔断。
重点应检查电源输入端的整流二极管,高压滤波电解电容,开关功率管,UC3842本身及外围元器件等。
检查一下这些元器件有无击穿,开路,损坏,烧焦,炸裂等现象。
手提电脑电源适配器没有电压输出故障检修手提电脑电源适配器没有电压输出故障检修维修过程:拆开外壳检查,发现保险丝烧黑了,说明电源电路存在短路现象。
用万用表测量场效应开关管的漏极对地电阻,阻值接近于零,拆下场效应开关管Q2测量,发现其漏-源极已烧通短路。
我们在检修开关电源电路时,当检查出开关管已损坏,不能认为更换开关管后故障就已排除,因为有可能是开关管驱动电路故障引起开关管损坏。
如果由于驱动的原因引起故障,那么在更换开关管后通电试机时,有可能再次烧毁开关管,造成维修成本升高。
因此,还要进一步检查驱动电路的2SK1082代替,再购买一只的延时保险丝。
更换元件后通电试验,发现还是没有18V电压输出,也没有出现再烧毁元件的现象,说明短路故障已排除,但还是没有驱动脉冲加到场效应管的栅极。
进一步分析电路,高压整流输出的300V直流通过R5、C5和R4、R6、RT1加到集成块的第2、3脚,估计分别是场效应管过热取样和市电欠压取样电压。
用万用表测量3脚有取样电压,2脚没有取样电压,拆下R5测量阻值为无穷大,已断路。
换上一只1W270K电阻后再通电试验,电源有输出电压,但一秒钟后降为零。
检查电路没有发现其他故障,再通电试验仍然只有一秒钟的电压输出。
电源电路有一秒钟的输出电压,说明功率变换电路已经开始工作了,但不能维持下去。
从电路图可知道IC1在通电初期由高压整流得到的300V通过Q1供给启动电源,变换电路工作后应改由D4对T1绕组的感应脉冲整流得到直流供给工作电源,现在IC1不能持续输出驱动脉冲,可能是在启动初期IC1输出的脉冲宽度过窄,D4整流后的电压过低,不能维持控制电路和变换电路的工作。
根据正常使用情况下应该只有一个故障点的规律,对原有故障再进行分析,判断最初的故障原因应是R5,在R5损坏的瞬间,使IC1产生异常的驱动脉冲,导致场效应管烧毁,因此原来的TDA4605-3应该是好的,后来购买的IC型号为TDA4605,少了后面的”-3”,参数可能有差异,导致整个电路不能维持工作。
开关电源电压低怎么维修现代电子设备中,开关电源被广泛应用于各种电子产品中,它能够将输入的交流电转换成稳定的直流电供电给设备,保障设备正常工作。
然而,有时候开关电源可能出现电压低的问题,这会导致设备无法正常运行,因此需要及时维修。
本文将介绍开关电源电压低的可能原因及维修方法。
可能原因分析1. 电源输入问题电源输入电压不稳定或过低是导致开关电源输出电压低的常见原因之一。
可能是供电线路不良、插座接触不良或供电电压不稳定等问题导致电源输入异常。
2. 开关电源内部元件故障开关电源内部元件包括电容、变压器、二极管等,如果这些元件出现故障或老化,就会降低开关电源的转换效率,导致输出电压下降。
3. 控制IC故障开关电源中的控制IC是控制电源开关和保证输出稳定的核心部件之一,如果控制IC 出现故障,可能会导致输出电压异常。
4. 输出端负载故障连接在开关电源输出端的负载如电路板、电子元器件等,如果出现故障或短路,也会导致开关电源输出电压下降。
维修方法1. 检查电源输入首先,检查电源输入线路是否正常连接,插座是否接触良好,排除电源输入问题。
如果发现电源输入电压不稳定,可以尝试更换供电线路或使用稳压器等设备来提供稳定的输入电压。
2. 检查开关电源内部元件打开开关电源外壳,仔细检查内部元件的状态,如电容是否鼓包、变压器是否发热、二极管是否烧损等,发现有异常情况的元件需要更换。
3. 检测控制IC使用万用表等工具检测控制IC的工作状态,确认控制IC是否正常工作。
如若控制IC故障,需要更换新的控制IC。
4. 排除负载故障断开输出端连接的负载,测试开关电源输出电压,确定是否是负载故障导致的电压下降。
如有需要,修复或更换损坏的负载部件。
5. 综合排查如果以上方法都无法解决问题,可以综合考虑各方面可能原因,采取逐步排查的方法,逐步确定故障点,并进行修复。
在进行开关电源维修时,需要注意安全问题,如在操作时断开电源,避免触电等意外情况发生。

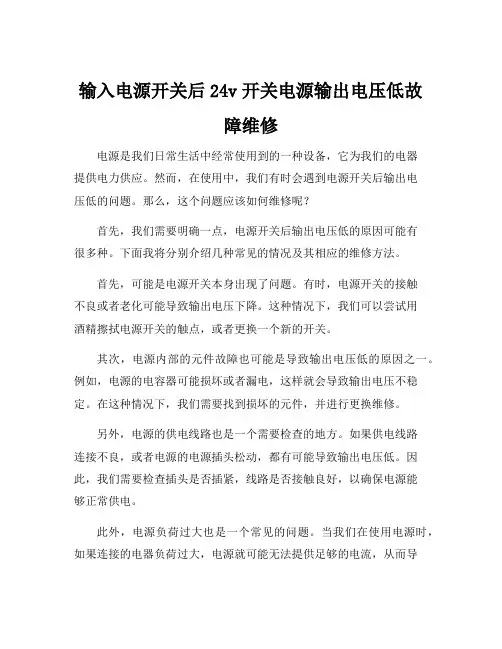

输入电源开关后24v开关电源输出电压低故障维修电源是我们日常生活中经常使用到的一种设备,它为我们的电器提供电力供应。
然而,在使用中,我们有时会遇到电源开关后输出电压低的问题。
那么,这个问题应该如何维修呢?首先,我们需要明确一点,电源开关后输出电压低的原因可能有很多种。
下面我将分别介绍几种常见的情况及其相应的维修方法。
首先,可能是电源开关本身出现了问题。
有时,电源开关的接触不良或者老化可能导致输出电压下降。
这种情况下,我们可以尝试用酒精擦拭电源开关的触点,或者更换一个新的开关。
其次,电源内部的元件故障也可能是导致输出电压低的原因之一。
例如,电源的电容器可能损坏或者漏电,这样就会导致输出电压不稳定。
在这种情况下,我们需要找到损坏的元件,并进行更换维修。
另外,电源的供电线路也是一个需要检查的地方。
如果供电线路连接不良,或者电源的电源插头松动,都有可能导致输出电压低。
因此,我们需要检查插头是否插紧,线路是否接触良好,以确保电源能够正常供电。
此外,电源负荷过大也是一个常见的问题。
当我们在使用电源时,如果连接的电器负荷过大,电源就可能无法提供足够的电流,从而导致输出电压下降。
因此,在使用电器时,我们应该合理安排负荷,避免超负荷使用电源。
最后,有时电源的散热不良也可能导致输出电压低。
电源在长时间使用后会产生热量,如果电源散热不好,就会影响电源的性能。
我们可以尝试清洁电源散热口,或者给电源添加散热风扇来改善散热效果。
总结起来,要维修电源开关后输出电压低的问题,我们可以从电源开关本身、电源内部元件、供电线路、负荷过大以及散热等多个方面进行排查和修复。
如果遇到以上问题,大家可以根据情况进行操作。
如果问题较为复杂,建议请专业人士进行维修,确保安全可靠。
希望以上内容能够帮助大家更好地理解和解决电源开关后输出电压低的问题!。
开关电源常见故障及检修方法梳理一.保险丝熔断●原因分析:一般情况下,保险丝熔断说明开关电源的内部电路存在短路或过流的故障。
由于开关电源工作在高电压,大电流的状态下,直流滤波和变换振荡电路在高压状态工作时间太长,电压变化相对大。
电网电压的波动,浪涌都会引起电源内电流瞬间增大而使保险丝熔断。
●检查重点:应检查电源输入端的整流二极管,高压滤波电解电容,开关功率管,UC3842本身及外围元器件等。
检查一下这些元器件有无击穿,开路,损坏,烧焦,炸裂等现象。
●维修方法:1.首先仔细查看电路板上面的各个元件,看是否在这些元件的外表有没有被烧糊, 有没有电解液溢出,闻一闻有没有异味。
经看,闻之后,再用万用表进行检查。
2.测量一下电源输入端的电阻值,若小于200K,则说明后端有局部短路现象,然后分别测量四只整流二极管正,反向电阻和两个限流电阻的阻值,看其有无短路或烧坏;3.然后再测量一下电源滤波电容是否能进行正常充放电,再就测量一下开关功率管是否击穿损坏,以及UC3842本身,及周围元件是否击穿,烧坏等。
4.需要说明的一点是:因是在路测量,有可能会使测量结果有误,造成误判。
因此必要时可把元器件焊下来再进行测量。
如果仍然没有上述情况则测量一下输入电源线及输出电源线是否内部短路。
5.一般情况下,熔断器熔断故障,整流二极管,电源滤波电容,开关功率管,UC3842是易损件,损坏的概率可达95%以上,一般着重检查一下这些元器件,就可很容易排除此类故障。
二.无直流电压输出或电压输出不稳定●原因分析:如果保险丝是完好的,在有负载的情况下,各级直流电压无输出。
这种情况主要是以下原因造成的:电源中出现开路,短路现象,过压,过流保护电路出现故障,振荡电路没有工作,电源负载过重,高频整流滤波电路中整流二极管被击穿,滤波电容漏电等。
●维修方法:1.首先,用万用表测量一下高频变压器次级的各个元器件是否有损坏。
2.在排除了高频整流二极管击穿、负载短路的情况后,然后在测量各输出端的直流电压,如果这时输出仍为零,则可以肯定是电源的控制电路出了故障。

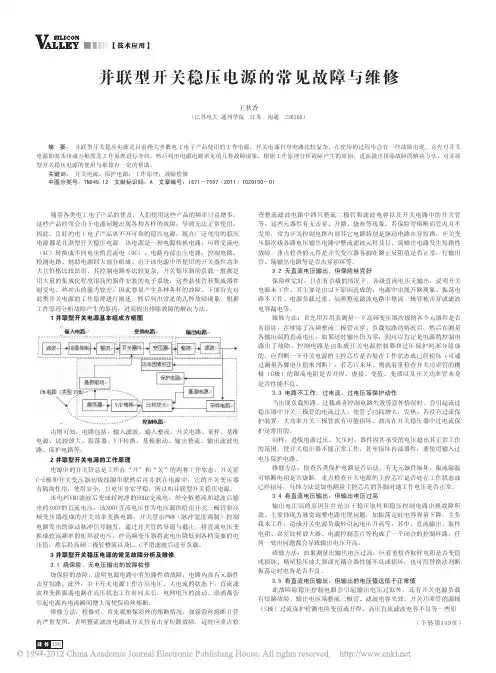

并联型开关稳压电源的常见故障与维修王秋香(江苏电大 通州学院 江苏 南通 226300)摘 要: 并联型开关稳压电源是目前绝大多数电工电子产品使用的工作电源,开关电源自身电路比较复杂,在使用的过程中会有一些故障出现,首先对开关电源的基本组成方框图及工作原理进行介绍,然后列出电源电路常见的几种故障现象,根据工作原理分析故障产生的原因,进而提出排除故障的解决方法,对并联型开关稳压电源的使用与维修有一定的帮助。
关键词: 开关电源;保护电路;工作原理;故障检修中图分类号:TN949.12 文献标识码:A 文章编号:1671-7597(2011)1020150-01随着各类电工电子产品的普及,人们使用这些产品的频率日益增多,查整流滤波电路中四只整流二极管和滤波电容以及开关电路中的开关管这些产品经常会由于电源问题出现各种各样的故障,导致无法正常使用。
等,这些元器件有无击穿、开路、烧焦等现象。
若保险管熔断而管内并不因此,良好的电工电子产品离不开可靠的稳压电源,现在广泛使用的稳压发黑,常为开关控制电路内部其它电路特别是驱动电路击穿短路,开关变电源都是并联型开关稳压电源。
该电源是一种电源转换电路,可将交流电压器次级各路电压输出电路中整流滤波元件及行、场输出电路发生短路性(AC )转换成不同电压的直流电(DC ),电路内部由主电路、控制电路、故障。
重点检查的元件是开关变压器各脚在路正反阻值是否正常;行输出检测电路、辅助电源四大部分组成。
由于该电源中所使用的开关器件功率管、场输出电路等是否击穿损坏等。
大且价格比较昂贵,其控制电路亦比较复杂,开关稳压器的负载一般都是 3.2 无直流电压输出,但保险丝完好用大量的集成化程度很高的器件安装的电子系统,这些晶体管和集成器件保险丝完好,且在有负载的情况下,各级直流电压无输出,说明开关耐受电、热冲击的能力较差,因此容易产生各种各样的故障。
下面首先对电源未工作。
其主要是由以下原因造成的:电源中出现开路现象、振荡电此类开关电源的工作原理进行阐述,然后列出常见的几种故障现象,根据路不工作、电源负载过重、高频整流滤波电路中整流二极管被击穿或滤波工作原理分析故障产生的原因,进而提出排除故障的解决方法。
开关电源输出电压低(带负载能力差)的故障检修技巧开关电源输出电压低(带负载能力差)的故障检修技巧1.开关电源电压输出低的原因:1).220V交流电压输入和整流滤波电路对开关管提供的工作电压不够,超出脉宽调整电路控制范围。
2).负载电路存在过流引起开关电源负载加重而导致输出电压下降。
3).开/关机切换错误,行扫描电路刚开始工作瞬间,开关电源即处于待机状态,此类故障适用于无预备电源的机器,CPU电源取自同一个电源,非副电源提供。
4).开/关机接口电路末端因故障处于开机与待机之间的状态,从而导致开关电源输出电压低于正常值高于待机值。
5).保护电路末端因故障进入导通状态,使电源进入弱振状态,引起开关电源输出电压下降。
6).整流输出电路中二极管和滤波电容、限流电阻损坏引起输出电压低。
7).脉宽调制电路故障,不能对开关电源输出电压的变化作出正确的响应,对开关管基极电压调整方向不对,从而造成开关电源输出电压低。
8).正反馈电路中的正反馈电阻值变化,续流二极管性能变质或恒流源故障,使正反馈量不足,导致振荡周期变长,振荡频率下降,从而引起开关电源输出电压低。
9).它激式开关电源因未得到行逆程脉冲而工作于低频状态,造成输出电压低。
2.判断故障的方法与步骤从上述分析的原因看出,引起电压低的原因涉及到了开关电源自身的各个部分和与开关电源相关的所有电路,在检修时应先缩小故障范围。
1).先测开关管c极电压,确认开关管供电正常。
2).根据开关电源各个输出端电压判断故障。
●开关电源有的输出端电压正常,有的低于正常值。
故障在输出电压低的这个整流输出电路,应对电路中的限流电阻、整流二极管、滤波电容进行检查代换,若限流电阻发烫,说明负载过流,查负载。
●开关电源各路输出均低。
这种情况说明负载和整流输出电路均正常,故障在开关电源的正反馈电路、脉宽调整、开/待机电路、保护电路。
●输出电压有的下降比例大,有的输出电压下降比例小。
测量结果说明故障在输出电压下降比例大的电路。
开关电源的常见故障及维修1 开关电源故障原因分析开关电源是一种将交流电转换成直流电的设备,广泛应用于各种电子设备中。
然而,随着长时间的使用,开关电源也会出现故障。
常见的故障包括:1.1 电容损坏因为开关电源中的电容是长时间高温、高电压环境下工作的,因此容易受到损坏。
损坏的电容会导致电源输出的电压不稳定或输出变小。
1.2 晶体管损坏晶体管是开关电源中的核心部件之一,长时间工作容易受到损坏,导致输出电压和电流不稳定。
1.3 变压器损坏开关电源中的变压器担负着稳压和隔离的作用,长时间工作会加速变压器老化,导致输出电压不稳定或无输出。
1.4 其他故障包括电阻老化、电感短路等。
2 开关电源维修方法2.1 检测电容当开关电源输出电压不稳定或输出变小时,需要检查电容是否正常。
可以通过电容测试仪进行检测,若电容值与理论值相差较大,则需更换电容。
2.2 检测晶体管当开关电源输出电压和电流不稳定时,需要检查晶体管是否正常。
可以使用万用表进行检测,若晶体管损坏,则需更换晶体管。
2.3 检测变压器当开关电源输出电压不稳定或无输出时,需要检查变压器是否正常。
可以用万用表检测变压器是否断路或短路,并检查变压器的绝缘性能。
若变压器损坏,则需更换变压器。
2.4 其他维修方法当出现电阻老化或电感短路等问题时,需要更换受损元件。
3 开关电源预防措施为避免开关电源出现故障,可以采取以下预防措施:3.1 控制环境温度开关电源不宜长时间工作在高温环境下,应保持适宜的工作温度。
3.2 避免过载开关电源应使用在其额定负载范围内,避免长时间的过载。
3.3 定期保养定期对开关电源进行保养和维护,包括清洁、松动零件的固定和更换老化部件等。
3.4 质量控制选择合适的开关电源供应商,不购买低价劣质的开关电源。
总之,开关电源的故障和维修需要一定的经验和技巧,但通过增强维护和质量控制意识,可以最大限度地避免出现故障。
解析开关电源电压输出低的原因和检修方法1、开关电源电压输出低的原因(1)220V交流电压输入和整流滤波电路对开关管提供的工作电压不够,超出脉宽调整电路控制范围。
(2)负载电路存在过流引起开关电源负载加重而导致输出电压下降。
(3)开/关机切换错误,行扫描电路刚开始工作瞬间,开关电源即处于待机状态,此类故障适用于无预备电源的机器,CPu电源取自同一个电源,非副电源提供。
(4)开/关机接口电路末端因故障处于开机与待机之间的状态,从而导致开关电源输出电压低于正常值高于待机值。
(5)保护电路末端因故障进入导通状态,使电源进入弱振状态,引起开关电源输出电压下降。
(6)整流输出电路中二极管和滤波电容、限流电阻损坏引起输出电压低。
(7)脉宽调制电路故障,不能对开关电源输出电压的变化作出正确的响应,对开关管基极电压调整方向不对,从而造成开关电源输出电压低。
(8)正反馈电路中的正反馈电阻值变化,续流二极管性能变质或恒流源故障,使正反馈量不足,导致振荡周期变长,振荡频率下降,从而引起开关电源输出电压低。
(9)它激式开关电源因未得到行逆程脉冲而工作于低频状态,造成输出电压低。
2、判断故障的方法与步骤从上述分析的原因看出,引起电压低的原因涉及到了开关电源自身的各个部分和与开关电源相关的所有电路,在检修时应先缩小故障范围。
(1)先测开关管c极电压,确认开关管供电正常。
(2)根据开关电源各个输出端电压判断故障。
开关电源有的输出端电压正常,有的低于正常值。
故障在输出电压低的这个整流输出电路,应对电路中的限流电阻、整流二极管、滤波电容进行检查代换,若限流电阻发烫,说明负载过流,查负载。
开关电源各路输出均低。
这种情况说明负载和整流输出电路均正常,故障在开关电源的正反馈电路、脉宽调整、开/待机电路、保护电路。
输出电压有的下降比例大,有的输出电压下降比例小。
测量结果说明故障在输出电压下降比例大的电路。
此时可断开此路负载,如果断开的是行电路,应接假负载。
3842开关电源常见故障的分析及维修3842开关电源是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842(KA3842)为主控芯片,IGBT(绝缘栅双极场效应晶体管)为“开”“关”器件,配合LM324(四运放)或LM358(双运放)及光电耦合器(PC817)作为输出负载反馈器件,以及TL431(高精密并联稳压器),高频变压器为主要元件所组成的脉冲宽度调制(PulseWidthModulation,缩写为PWM)式开关电源。
3842各脚功能:1. 误差放大输出(输出补偿)3.4伏2. 误差放大器反相输入端(电压反馈)2.4伏3. 电流感应放大器同相输入端(电流检测)0.1伏4. 内接振荡器外接rc(定时)元件1.9伏5. 接地0伏6. 驱动信号输出端 2伏7. 电源供电端、欠压保护端17伏8. 5伏基准电压输出5伏1.2开关电源的工作原理220V的交流电经交流滤波电路滤除外来的杂波信号,同时也防止电源本身产生的高频杂波对电网的干扰。
再经二极管桥式整流电路和滤波电路,整流滤波后得到约300V的直流电,送给功率变换电路进行功率转换。
功率变换电路中的开关功率管(IGBT)就在脉冲宽度调制(PWM)控制器(UC3842)输出的脉冲控制信号和驱动下,工作在“开”“关”状态,从而将300V直流电切换成宽度可变的高频脉冲电压。
把高频脉冲电压送给高频变压器,高频变压器的次级(二次侧)就会感应出一定的高频脉冲交流电,并送给高频整流滤波电路进行整流,滤波。
经高频整流滤波后便可得到我们所需的各种直流电压。
输出电压下降或上升时,由取样电路将取样信号通过光电耦合器(PC817),送入控制电路,经过其内部调制,由控制电路的输出端将变宽的或变窄的驱动脉冲送到开关功率管的栅极(G极),使变换电路产生的高频脉冲方波也随之变宽或变窄,由此改变输出电压平均值的大小,从而使直流电压基本稳定在所须的电压值上。
A3电源检修经验A3电源的常见故障为:1、输出电压低。
2、输出电压高。
3、无输出电压。
4、烧开关管。
一、输出电压低的检修输出电压低有四种情况:1)取样电路有故障;2)负载有短路;3)误差放大管V511及开关管的基极所接分流管V512静态电流大;4)市电电压低。
对输出电压低的故障,检修的关键测试点为:稳压电源中,光电耦合器内含发光二极管的两端电压降。
1、当测得发光二极管的两端电压降结果为1V甚至大于1V。
说明取样电路有故障。
如取样三极管的基极下偏置电阻开路,发射极所接稳压二极管短路。
此时的输出电压低是取样电路误调整所至。
2、当测得发光二极管的两端电压降结果为0V。
这说明取样电路将输出电压低的情况如实反映给了光电耦合器。
查V512基极电压,如为正值,说明V512基极电压不符合输出电压低的检测,正常时此电压应当是负压。
V512基极为正电压时有两种可能:1)稳压电源自身故障;2)负载有短路部位。
V512的基极没有产生正常时的负电压,其原因是基极所接的VD516开路、短路,或与VD516串联的电阻阻值增大(这只电阻有的机器上用的是1/8W的小型品,很容易变值,本人就遇到因这只电阻变值,使维修一时进入困境局面。
教训深刻!)另外,次级整流以后输出的负载有短路(次级负载短路后,会将开关管截止后产生的负脉冲短路,从而引起V512的基极没有负电压。
)此时+B电压在70V左右。
可依次断开负载进行确认。
对于VD516和与之串联的电阻阻值增大,测量其在路电阻就可以判断是否损坏。
3、带负载能力差。
表现为低亮度时图像正常,高亮度时图像收缩扭曲,+B电压降低,且光电耦合器发光二极管的两端电压降0V,512基极电压为-2V以上,这说明了V511输出了使V512截止所需的负电压。
此时输出电压低是由于V512静态电流过大,对开关管不正常分流所引起的。
当误差放大管V511的基极偏置电阻开路或阻值增大,C515的容量变小R523或R526的阻值变小均可造成这样的故障。
开关电源无电压输出的原因
1、开/关机接口电路处于待机状态,令开关电源工作于低频振荡状态其输出电压为待机态下的度数。
此类故障仅应于无预备电源,CPU预备状态下的工作电压由开关电源提供的机型。
2、保护电路端因故障工作于导通状态,使电源进入弱振窄脉冲供电,引起开关电源输出电压下降。
3、脉宽调制电路有问题,不能对开关电源输出电压的变化做出正切的响应,对电源开关管基极电压调整方向大小不对,从而造成开关电源输出电压低。
4、220V交流电压输入电路和整流滤波电路对开关管提供的工作电压不够,超出脉宽调制电路的控制范围。
5、负载电路存在过流引起开关电源负载加重而导致输出电压下降。
6、正反馈电路中的正反馈电阻变大,放电二极管性能变差,正反馈量不足,导致振荡周期变长。
振荡频率下降,从而引起开关电源输出电压低。
7、开/关机接口电路末端因故工作于开机或待机之间的状态,从而导致开关电源工作于待机与开机状态之间的工作频率,造成深圳开关电源输出电压高于待机值,低于开机值。
8、整流输出电路中的二极管和滤波电容,限流电阻损坏引起输出电压变低。
9、它激式开关电源因未得到行逆成而工作低于低频状态,造成输出电压低。
判断故障的方法和步骤
(1)测行输出管集电极电压判断故障
(2)测开关电源各个输出端电压判断故障。
(3)输出电压下降比列大,有的输出电压下降比列小。
