6.2硬磁材料

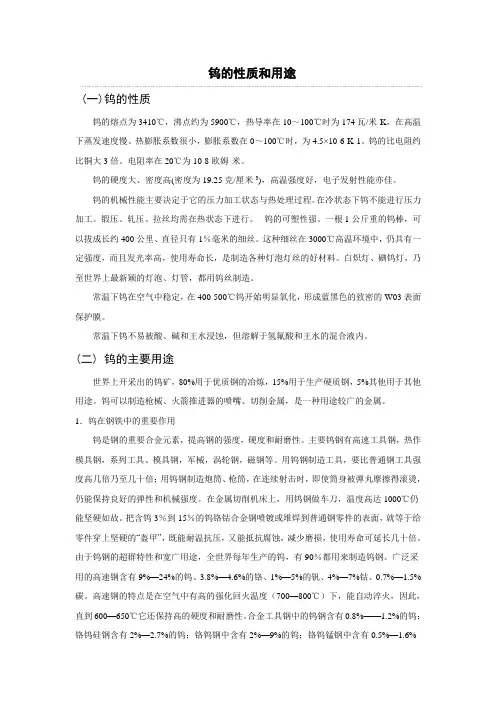

钨的性质和用途钨的性质和用途(一)钨的性质钨的熔点为3410℃，沸点约为5900℃，热导率在10～100℃时为174瓦/米·K，在高温下蒸发速度慢、热膨胀系数很小，膨胀系数在0～100℃时，为4.5×10-6·K-1。

钨的比电阻约比铜大3倍。

电阻率在20℃为10-8欧姆·米。

钨的硬度大、密度高(密度为19.25克/厘米3)，高温强度好，电子发射性能亦佳。

钨的机械性能主要决定于它的压力加工状态与热处理过程。

在冷状态下钨不能进行压力加工。

锻压、轧压、拉丝均需在热状态下进行。

钨的可塑性强。

一根1公斤重的钨棒，可以拔成长约400公里、直径只有1％毫米的细丝。

这种细丝在3000℃高温环境中，仍具有一定强度，而且发光率高，使用寿命长，是制造各种灯泡灯丝的好材料。

白炽灯、碘钨灯，乃至世界上最新颖的灯泡、灯管，都用钨丝制造。

常温下钨在空气中稳定，在400-500℃钨开始明显氧化，形成蓝黑色的致密的W03表面保护膜。

常温下钨不易被酸、碱和王水浸蚀，但溶解于氢氟酸和王水的混合液内。

(二) 钨的主要用途世界上开采出的钨矿，80%用于优质钢的冶炼，15%用于生产硬质钢，5%其他用于其他用途。

钨可以制造枪械、火箭推进器的喷嘴、切削金属，是一种用途较广的金属。

1．钨在钢铁中的重要作用钨是钢的重要合金元素，提高钢的强度，硬度和耐磨性。

主要钨钢有高速工具钢，热作模具钢，系列工具、模具钢，军械，涡轮钢，磁钢等。

用钨钢制造工具，要比普通钢工具强度高几倍乃至几十倍；用钨钢制造炮筒、枪筒，在连续射击时，即使筒身被弹丸摩擦得滚烫，仍能保持良好的弹性和机械强度。

在金属切削机床上，用钨钢做车刀，温度高达1000℃仍能坚硬如故。

把含钨3％到15％的钨铬钴合金钢喷镀或堆焊到普通钢零件的表面，就等于给零件穿上坚硬的“盔甲”，既能耐温抗压，又能抵抗腐蚀，减少磨损，使用寿命可延长几十倍。

由于钨钢的超群特性和宽广用途，全世界每年生产的钨，有90％都用来制造钨钢。

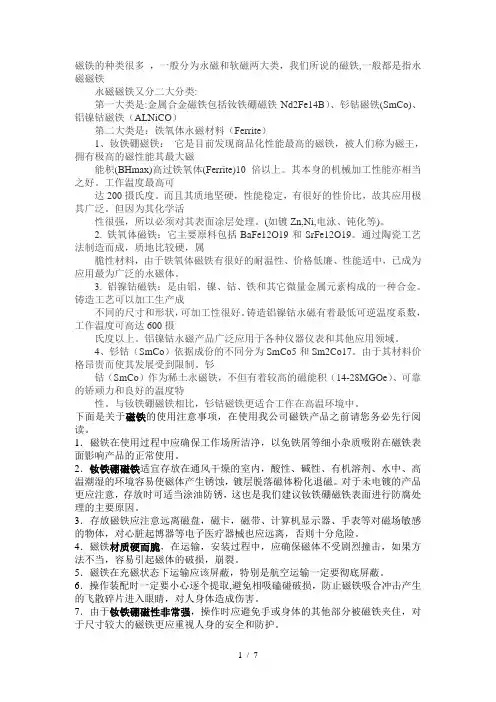

磁铁的种类很多，一般分为永磁和软磁两大类，我们所说的磁铁,一般都是指永磁磁铁永磁磁铁又分二大分类:第一大类是:金属合金磁铁包括钕铁硼磁铁Nd2Fe14B）、钐钴磁铁(SmCo)、铝镍钴磁铁（ALNiCO）第二大类是：铁氧体永磁材料（Ferrite）1、钕铁硼磁铁：它是目前发现商品化性能最高的磁铁，被人们称为磁王，拥有极高的磁性能其最大磁能积(BHmax)高过铁氧体(Ferrite)10倍以上。

其本身的机械加工性能亦相当之好。

工作温度最高可达200摄氏度。

而且其质地坚硬，性能稳定，有很好的性价比，故其应用极其广泛。

但因为其化学活性很强，所以必须对其表面凃层处理。

(如镀Zn,Ni,电泳、钝化等)。

2. 铁氧体磁铁：它主要原料包括BaFe12O19和SrFe12O19。

通过陶瓷工艺法制造而成，质地比较硬，属脆性材料，由于铁氧体磁铁有很好的耐温性、价格低廉、性能适中，已成为应用最为广泛的永磁体。

3. 铝镍钴磁铁：是由铝、镍、钴、铁和其它微量金属元素构成的一种合金。

铸造工艺可以加工生产成不同的尺寸和形状，可加工性很好。

铸造铝镍钴永磁有着最低可逆温度系数，工作温度可高达600摄氏度以上。

铝镍钴永磁产品广泛应用于各种仪器仪表和其他应用领域。

4、钐钴（SmCo）依据成份的不同分为SmCo5和Sm2Co17。

由于其材料价格昂贵而使其发展受到限制。

钐钴（SmCo）作为稀土永磁铁，不但有着较高的磁能积（14-28MGOe）、可靠的矫顽力和良好的温度特性。

与钕铁硼磁铁相比，钐钴磁铁更适合工作在高温环境中。

下面是关于磁铁的使用注意事项，在使用我公司磁铁产品之前请您务必先行阅读。

1．磁铁在使用过程中应确保工作场所洁净，以免铁屑等细小杂质吸附在磁铁表面影响产品的正常使用。

2．钕铁硼磁铁适宜存放在通风干燥的室内，酸性、碱性、有机溶剂、水中、高温潮湿的环境容易使磁体产生锈蚀，镀层脱落磁体粉化退磁。

对于未电镀的产品更应注意，存放时可适当涂油防锈，这也是我们建议钕铁硼磁铁表面进行防腐处理的主要原因。

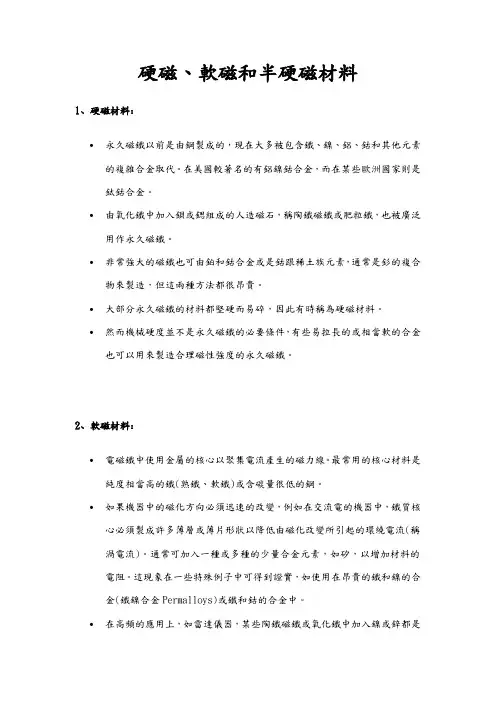

硬磁、軟磁和半硬磁材料1、硬磁材料：•永久磁鐵以前是由鋼製成的，現在大多被包含鐵、鎳、鋁、鈷和其他元素的複雜合金取代。

在美國較著名的有鋁鎳鈷合金，而在某些歐洲國家則是鈦鈷合金。

•由氧化鐵中加入鋇或鍶組成的人造磁石，稱陶鐵磁鐵或肥粒鐵，也被廣泛用作永久磁鐵。

•非常強大的磁鐵也可由鉑和鈷合金或是鈷跟稀土族元素，通常是釤的複合物來製造，但這兩種方法都很昂貴。

•大部分永久磁鐵的材料都堅硬而易碎，因此有時稱為硬磁材料。

•然而機械硬度並不是永久磁鐵的必要條件，有些易拉長的或相當軟的合金也可以用來製造合理磁性強度的永久磁鐵。

2、軟磁材料：•電磁鐵中使用金屬的核心以聚集電流產生的磁力線。

最常用的核心材料是純度相當高的鐵(熟鐵、軟鐵)或含碳量很低的鋼。

•如果機器中的磁化方向必須迅速的改變，例如在交流電的機器中，鐵質核心必須製成許多薄層或薄片形狀以降低由磁化改變所引起的環繞電流(稱渦電流)。

通常可加入一種或多種的少量合金元素，如矽，以增加材料的電阻。

這現象在一些特殊例子中可得到證實，如使用在昂貴的鐵和鎳的合金(鐵鎳合金Permalloys)或鐵和鈷的合金中。

•在高頻的應用上，如雷達儀器，某些陶鐵磁鐵或氧化鐵中加入鎳或鋅都是非常有用的，因為它們有非常高的電阻。

•這些材料必須能快速磁化及失去磁化，為與硬磁材料或永久磁鐵區別統一被稱為軟磁材料。

•軟磁材料的大量使用，主要在馬達和發電機及變壓器方面。

其他用途包括電磁操作開關(繼電器)和電磁閥、感電器、磁屏障和電子及電腦儀器中的各種部位。

3、半硬磁材料：•用來記錄聲音及電視影像的磁性材料必具有介於硬磁材料與軟磁材料間的特性。

•這種磁性材料必須能容易且快速磁化，以便記錄資料，但又不能在正常儲存及處理狀況下失去磁化。

因為如果失去磁化，儲存資料也就失去了。

•這種材料可以是金屬合金或氧化物，有時稱為半硬磁材料。

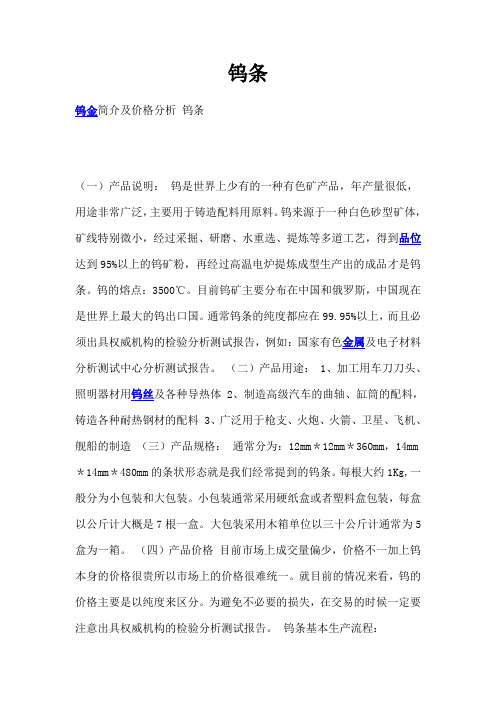

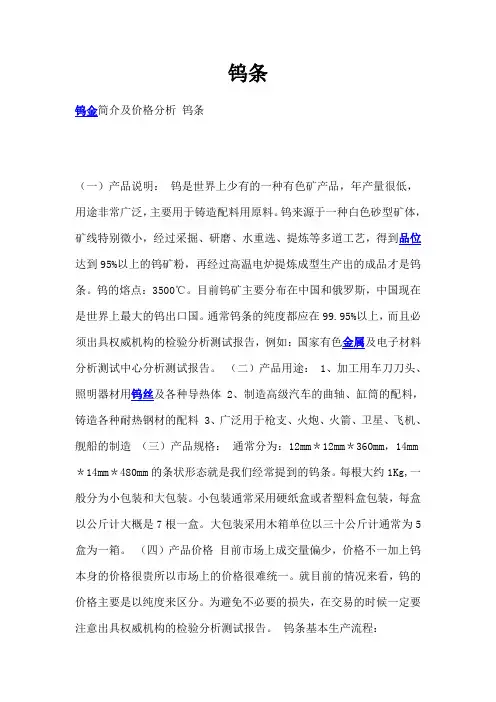

钨条钨金简介及价格分析钨条（一）产品说明：钨是世界上少有的一种有色矿产品，年产量很低，用途非常广泛，主要用于铸造配料用原料。

钨来源于一种白色砂型矿体，矿线特别微小，经过采掘、研磨、水重选、提炼等多道工艺，得到品位达到95%以上的钨矿粉，再经过高温电炉提炼成型生产出的成品才是钨条。

钨的熔点：3500℃。

目前钨矿主要分布在中国和俄罗斯，中国现在是世界上最大的钨出口国。

通常钨条的纯度都应在99.95%以上，而且必须出具权威机构的检验分析测试报告，例如：国家有色金属及电子材料分析测试中心分析测试报告。

（二）产品用途： 1、加工用车刀刀头、照明器材用钨丝及各种导热体 2、制造高级汽车的曲轴、缸筒的配料，铸造各种耐热钢材的配料 3、广泛用于枪支、火炮、火箭、卫星、飞机、舰船的制造（三）产品规格：通常分为：12mm＊12mm＊360mm，14mm ＊14mm＊480mm的条状形态就是我们经常提到的钨条。

每根大约1Kg,一般分为小包装和大包装。

小包装通常采用硬纸盒或者塑料盒包装，每盒以公斤计大概是7根一盒。

大包装采用木箱单位以三十公斤计通常为5盒为一箱。

（四）产品价格目前市场上成交量偏少，价格不一加上钨本身的价格很贵所以市场上的价格很难统一。

就目前的情况来看，钨的价格主要是以纯度来区分。

为避免不必要的损失，在交易的时候一定要注意出具权威机构的检验分析测试报告。

钨条基本生产流程：钨粉包装：1）铁桶外包装（17L）2）内用塑料包粉加编织袋外包装3、钨条木箱规格：木箱内空400±6＊165±6＊130±64、钨条箱装数量：35根/箱5、钨条箱装总重：29~31.5公斤/箱6、钨条单根重量：900~1000克钨条用途钨条用途非常广泛，主要用途包括：钢铁工业：钨大部分用于生产特种钢。

广泛采用的高速钢含有9%——24%的钨、3.8%——4.6%的铬、1%——5%的钒、4%——7%钴、0.7%——1.5%碳。

软磁材料在国内的研究现状和存在的问题软磁材料的定义：当磁化发生在Hc不大于1000A/m，这样的材料称为软磁体。

典型的软磁材料，可以用最小的外磁场实现最大的磁化强度。

软磁材料主要特点：软磁材料（soft magnetic material）具有低矫顽力和高磁导率的磁性材料。

软磁材料易于磁化，也易于退磁，广泛用于电工设备和电子设备中。

应用最多的软磁材料是铁硅合金(硅钢片)以及各种软磁铁氧体等。

软磁材料的发展：软磁材料在工业中的应用始于19世纪末。

随着电力工及电讯技术的兴起，开始使用低碳钢制造电机和变压器，在电话线路中的电感线圈的磁芯中使用了细小的铁粉、氧化铁、细铁丝等。

到20世纪初，研制出了硅钢片代替低碳钢，提高了变压器的效率，降低了损耗。

直至现在硅钢片在电力工业用软磁材料中仍居首位。

到20年代，无线电技术的兴起，促进了高导磁材料的发展，出现了坡莫合金及坡莫合金磁粉芯等。

从40年代到60年代，是科学技术飞速发展的时期，雷达、电视广播、集成电路的发明等，对软磁材料的要求也更高，生产出了软磁合金薄带及软磁铁氧体材料。

进入70年代，随着电讯、自动控制、计算机等行业的发展，研制出了磁头用软磁合金，除了传统的晶态软磁合金外，又兴起了另一类材料——非晶态软磁合金。

中国软磁材料行业存在的问题：纵观中国磁性材料发展这么多年，取得这样的成绩，主要还是在于生产规模的扩大和生产硬件的投资。

大批量产磁性产品的技术性能水平与国际先进水平还有一定的差距。

中低档产品价格在无利润边缘竞争，无序而无规则。

企业对高技术应用领域的磁性产品开发力度不够，不能首先占领新应用领域。

在国内设备制造业没有按照新磁性产品生产需要而更新创新，高档材料的制造设备均靠引进。

中国磁性材料与国外差距具体表现在以下几个方面：(1) 产品质量水平存在差距中国软磁材料的研究水平近几年来取得非常显著的进步，与国际同行相比有较大的提高，这主要与各企业以先进的同行为发展与竞争目标分不开，表一是天通软磁材料水平与国际同行相比较结果。

96第6章 固体的磁性和磁性材料§6.1 固体的磁性质及磁学基本概念6.1.1 固体的磁性质某些无机固体并不像其他所有物质那样表现出抗磁性（Diamaganetism ）,而是呈现出磁效应。

这些无机固体往往是以存在不成对电子为特征的，这些不成对电子又常常是处在金属阳离子中。

因此，磁行为主要限制在过渡金属和镧系金属元素的化合物上。

它们中许多金属原子具有不成对的d 和f 电子，就可能具有某些磁效应。

我们知道，电子有自旋，形成自旋磁矩。

在不同的原子中，不成对电子可以随机取向，此时材料就是顺磁的（Paramagnetic ）；如果不成对的电子平行地排成一列，材料就有净的磁矩，这是材料是铁磁性的（iferromagnetic ）；相反，不成对电子反平行排列，总磁矩为零，材料就呈现反铁磁性为（Antiferromagnetic ）；如果自旋子虽是反平行排列，但两种取向的数量不同，会产生净的磁矩，材料就具有亚铁磁性（Ferrimagnetic ）。

图6.1就说明这些情形。

(b)(d)(c)图6.1 成单电子自旋取向和材料的磁性a 抗磁性b 铁磁性c 反铁磁性d 亚铁磁性磁性材料广泛地应用在电器、电声、磁记录和信息存储各方面，可以说，现代社会离不开磁性材料。

6.1.2 磁学基本概念1．物质在磁场中的行为97首先，我们讨论不同材料在磁场中的行为。

如果磁场强度为H ，样品单位体积的磁矩为I ，那么样品的磁力线密度，即所谓磁通量 （Magnetic induction ）B 为：B = H + 4πI 6.1.1导磁率（Permeability ）P 和磁化率（Susceptinity ）K 定义为： P = HB = 1 + 4πK 6.1.2 K = HI 6.1.3 摩尔磁化率χ为χ= dM κ 6.1.4 式中M 是分子量，d 式样品密度。

根据、K 、χ及其与温度和磁场的依赖关系可以区分不同种类的磁行为，这总结在表6.1中。

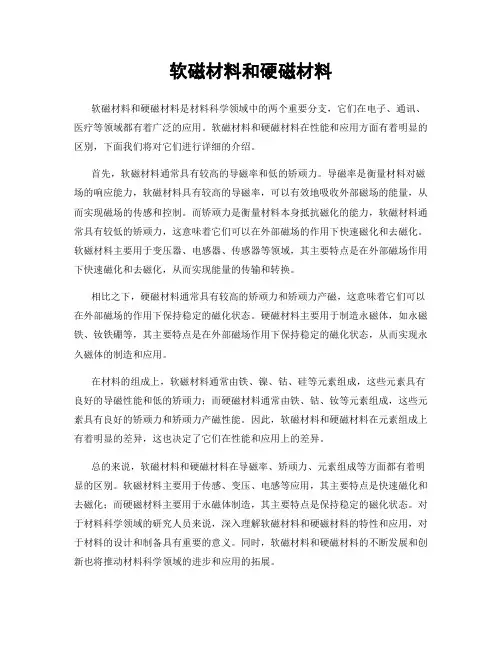

软磁材料和硬磁材料软磁材料和硬磁材料是材料科学领域中的两个重要分支，它们在电子、通讯、医疗等领域都有着广泛的应用。

软磁材料和硬磁材料在性能和应用方面有着明显的区别，下面我们将对它们进行详细的介绍。

首先，软磁材料通常具有较高的导磁率和低的矫顽力。

导磁率是衡量材料对磁场的响应能力，软磁材料具有较高的导磁率，可以有效地吸收外部磁场的能量，从而实现磁场的传感和控制。

而矫顽力是衡量材料本身抵抗磁化的能力，软磁材料通常具有较低的矫顽力，这意味着它们可以在外部磁场的作用下快速磁化和去磁化。

软磁材料主要用于变压器、电感器、传感器等领域，其主要特点是在外部磁场作用下快速磁化和去磁化，从而实现能量的传输和转换。

相比之下，硬磁材料通常具有较高的矫顽力和矫顽力产磁，这意味着它们可以在外部磁场的作用下保持稳定的磁化状态。

硬磁材料主要用于制造永磁体，如永磁铁、钕铁硼等，其主要特点是在外部磁场作用下保持稳定的磁化状态，从而实现永久磁体的制造和应用。

在材料的组成上，软磁材料通常由铁、镍、钴、硅等元素组成，这些元素具有良好的导磁性能和低的矫顽力；而硬磁材料通常由铁、钴、钕等元素组成，这些元素具有良好的矫顽力和矫顽力产磁性能。

因此，软磁材料和硬磁材料在元素组成上有着明显的差异，这也决定了它们在性能和应用上的差异。

总的来说，软磁材料和硬磁材料在导磁率、矫顽力、元素组成等方面都有着明显的区别。

软磁材料主要用于传感、变压、电感等应用，其主要特点是快速磁化和去磁化；而硬磁材料主要用于永磁体制造，其主要特点是保持稳定的磁化状态。

对于材料科学领域的研究人员来说，深入理解软磁材料和硬磁材料的特性和应用，对于材料的设计和制备具有重要的意义。

同时，软磁材料和硬磁材料的不断发展和创新也将推动材料科学领域的进步和应用的拓展。

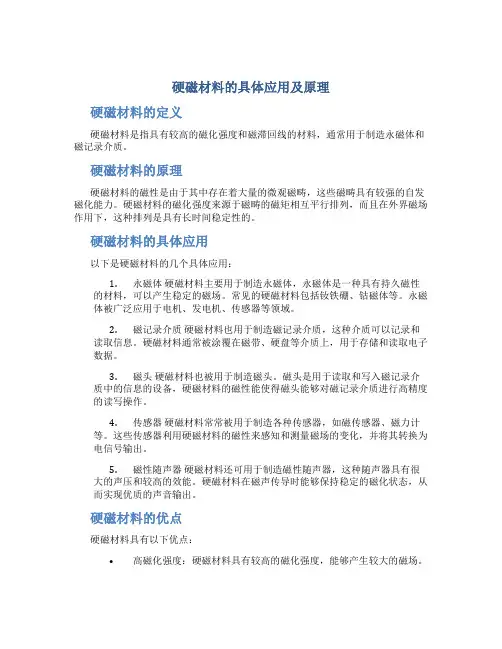

硬磁材料的具体应用及原理硬磁材料的定义硬磁材料是指具有较高的磁化强度和磁滞回线的材料，通常用于制造永磁体和磁记录介质。

硬磁材料的原理硬磁材料的磁性是由于其中存在着大量的微观磁畴，这些磁畴具有较强的自发磁化能力。

硬磁材料的磁化强度来源于磁畴的磁矩相互平行排列，而且在外界磁场作用下，这种排列是具有长时间稳定性的。

硬磁材料的具体应用以下是硬磁材料的几个具体应用：1.永磁体硬磁材料主要用于制造永磁体，永磁体是一种具有持久磁性的材料，可以产生稳定的磁场。

常见的硬磁材料包括钕铁硼、钴磁体等。

永磁体被广泛应用于电机、发电机、传感器等领域。

2.磁记录介质硬磁材料也用于制造磁记录介质，这种介质可以记录和读取信息。

硬磁材料通常被涂覆在磁带、硬盘等介质上，用于存储和读取电子数据。

3.磁头硬磁材料也被用于制造磁头。

磁头是用于读取和写入磁记录介质中的信息的设备，硬磁材料的磁性能使得磁头能够对磁记录介质进行高精度的读写操作。

4.传感器硬磁材料常常被用于制造各种传感器，如磁传感器、磁力计等。

这些传感器利用硬磁材料的磁性来感知和测量磁场的变化，并将其转换为电信号输出。

5.磁性随声器硬磁材料还可用于制造磁性随声器，这种随声器具有很大的声压和较高的效能。

硬磁材料在磁声传导时能够保持稳定的磁化状态，从而实现优质的声音输出。

硬磁材料的优点硬磁材料具有以下优点：•高磁化强度：硬磁材料具有较高的磁化强度，能够产生较大的磁场。

•高矫顽力：硬磁材料的磁滞回线较大，能够在外界磁场作用下保持较长时间的磁化状态。

•长时间稳定性：硬磁材料的磁化状态在外界磁场作用下能够保持较长时间。

•耐腐蚀性：硬磁材料常常具有较好的耐腐蚀性能，能够在恶劣环境下保持稳定的磁性能。

硬磁材料的发展趋势硬磁材料的发展趋势主要包括以下几个方面：1.提高磁化强度：目前的硬磁材料还有一定的提升空间，研究人员正在努力开发新的硬磁材料，以提高磁化强度。

2.降低磁滞回线：磁滞回线对硬磁材料的应用影响较大，研究人员致力于降低磁滞回线，以提高硬磁材料的使用效率。

钨的性质和用途(一)钨的性质钨的熔点为3410℃，沸点约为5900℃，热导率在10～100℃时为174瓦/米·K，在高温下蒸发速度慢、热膨胀系数很小，膨胀系数在0～100℃时，为4.5×10-6·K-1。

钨的比电阻约比铜大3倍。

电阻率在20℃为10-8欧姆·米。

钨的硬度大、密度高(密度为19.25克/厘米3)，高温强度好，电子发射性能亦佳。

钨的机械性能主要决定于它的压力加工状态与热处理过程。

在冷状态下钨不能进行压力加工。

锻压、轧压、拉丝均需在热状态下进行。

钨的可塑性强。

一根1公斤重的钨棒，可以拔成长约400公里、直径只有1％毫米的细丝。

这种细丝在3000℃高温环境中，仍具有一定强度，而且发光率高，使用寿命长，是制造各种灯泡灯丝的好材料。

白炽灯、碘钨灯，乃至世界上最新颖的灯泡、灯管，都用钨丝制造。

常温下钨在空气中稳定，在400-500℃钨开始明显氧化，形成蓝黑色的致密的W03表面保护膜。

常温下钨不易被酸、碱和王水浸蚀，但溶解于氢氟酸和王水的混合液内。

(二) 钨的主要用途世界上开采出的钨矿，80%用于优质钢的冶炼，15%用于生产硬质钢，5%其他用于其他用途。

钨可以制造枪械、火箭推进器的喷嘴、切削金属，是一种用途较广的金属。

1．钨在钢铁中的重要作用钨是钢的重要合金元素，提高钢的强度，硬度和耐磨性。

主要钨钢有高速工具钢，热作模具钢，系列工具、模具钢，军械，涡轮钢，磁钢等。

用钨钢制造工具，要比普通钢工具强度高几倍乃至几十倍；用钨钢制造炮筒、枪筒，在连续射击时，即使筒身被弹丸摩擦得滚烫，仍能保持良好的弹性和机械强度。

在金属切削机床上，用钨钢做车刀，温度高达1000℃仍能坚硬如故。

把含钨3％到15％的钨铬钴合金钢喷镀或堆焊到普通钢零件的表面，就等于给零件穿上坚硬的“盔甲”，既能耐温抗压，又能抵抗腐蚀，减少磨损，使用寿命可延长几十倍。

由于钨钢的超群特性和宽广用途，全世界每年生产的钨，有90％都用来制造钨钢。

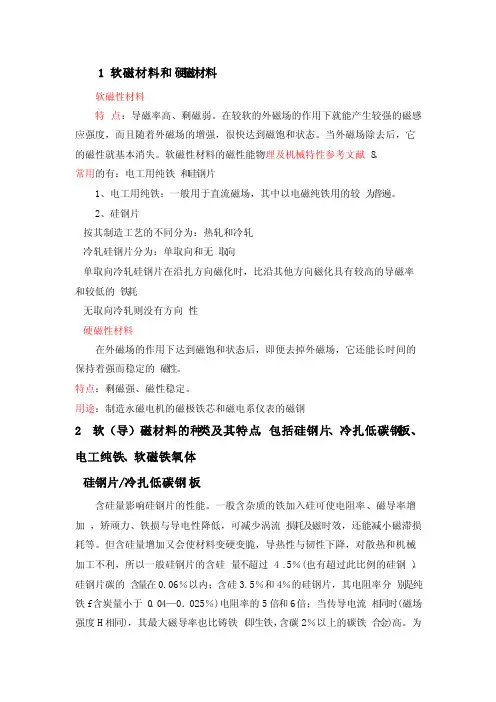

1 软磁材料和‎硬磁材料软磁性材料‎特点：导磁率高、剩磁弱。

在较软的外‎磁场的作用‎下就能产生‎较强的磁感‎应强度，而且随着外‎磁场的增强‎，很快达到磁‎饱和状态。

当外磁场除‎去后，它的磁性就‎基本消失。

软磁性材料‎的磁性能物‎理及机械特‎性参考文献‎8。

常用的有：电工用纯铁‎和硅钢片1、电工用纯铁‎：一般用于直‎流磁场，其中以电磁‎纯铁用的较‎为普遍。

2、硅钢片按其制造工‎艺的不同分‎为：热轧和冷轧‎冷轧硅钢片‎分为：单取向和无‎取向单取向冷轧‎硅钢片在沿‎扎方向磁化‎时，比沿其他方‎向磁化具有‎较高的导磁‎率和较低的‎铁耗无取向冷轧‎则没有方向‎性硬磁性材料‎在外磁场的‎作用下达到‎磁饱和状态‎后，即便去掉外‎磁场，它还能长时‎间的保持着‎强而稳定的‎磁性。

特点：剩磁强、磁性稳定。

用途：制造永磁电‎机的磁极铁‎芯和磁电系‎仪表的磁钢‎2 软（导）磁材料的种‎类及其特点‎，包括硅钢片‎、冷扎低碳钢‎板、电工纯铁、软磁铁氧体‎硅钢片/冷扎低碳钢‎板含硅量影响‎硅钢片的性‎能。

一般含杂质‎的铁加入硅‎可使电阻率‎、磁导率增加‎，矫顽力、铁损与导电‎性降低，可减少涡流‎损耗及磁时‎效，还能减小磁‎滞损耗等。

但含硅量增‎加又会使材‎料变硬变脆‎，导热性与韧‎性下降，对散热和机‎械加工不利‎，所以一般硅‎钢片的含硅‎量不超过4‎.5％(也有超过此‎比例的硅钢‎)。

硅钢片碳的‎含量在0.06％以内；含硅3.5％和4％的硅钢片，其电阻率分‎别是纯铁f‎含炭量小于‎0．04—0．025％)电阻率的5‎倍和6倍；当传导电流‎相同时(磁场强度H‎相同)，其最大磁导‎率也比铸铁‎(即生铁，含碳2％以上的碳铁‎合金)高。

为减小涡流‎损耗，这种材料常‎热扎成0.35mm或‎0.5mm等厚‎度的片材，冲成一定形‎状后叠片使‎用。

因在电力工‎业中用量大‎。

所以它又叫‎电工钢。

硅钢片的特‎点有：矫顽力小、磁导率高、剩余磁感应‎强度小；易磁化、易去磁；它的磁滞回‎线狭长，磁滞回线所‎围面积小。

版无损检测培训考核习题集第三部分磁粉检测第三部分磁粉检测共：551题其中：是非题171题选择题265题问答题77题计算题38题一、是非题1.1磁粉探伤中所谓的不连续性就是指缺陷。

（）1.2磁粉探伤中对质量控制标准的要求是愈高愈好。

（）1.3磁粉探伤的基础是磁场与磁粉的磁相互作用。

（）1.4马氏体不锈钢可以进行磁粉探伤。

（）1.5磁粉探伤不能检测奥氏体不锈钢材料，也不能检测铜，铝等非磁性材料。

（）1.6磁粉探伤方法只能探测开口于试件表面的缺陷，而不能探测近表面缺陷.（）1.7磁粉探伤难以发现埋藏较深的孔洞，以及与工件表面夹角大于20°的分层。

（）1.8磁粉探伤方法适用于检测点状缺陷和平行于表面的分层。

（）1.9被磁化的试件表面有一裂纹，使裂纹吸引磁粉的原因是裂纹的高应力。

（）1.10磁粉探伤可对工件的表面和近表面缺陷进行检测。

（）1.11一般认为对表面阳极化的工件和有腐蚀的工件检测，磁粉方法优于渗透方法。

（）1.12焊缝的层间未融合缺陷，容易用磁粉探伤方法检出。

（）2.1由磁粉探伤理论可知，磁力线在缺陷处会断开，产生磁极并吸附磁粉。

（）2.2磁场强度的大小与磁介质的性质无关。

（）2.3顺磁性材料和抗磁性材料均不能进行磁粉探伤。

（）2.4当使用比探测普通钢焊缝的磁场大10倍以上的磁场强化时，就可以对奥氏体不锈钢焊缝进行磁粉探伤。

（）2.5铁磁性材料是指以铁元素为主要化学成分的，容易磁化的材料。

（）2.6各种不锈钢材料的磁导率都很低，不适宜磁粉探伤。

（）2.7真空中的磁导率为0。

（）2.8铁磁材料的磁导率不是一个固定的常数。

（）2.9铁，铬，镍都是铁磁性材料。

（）2.10矫顽力是指去除剩余磁感应强度所需的反向磁场强度。

（）2.11由于铁磁性物质具有较大的磁导率，因此在建立磁场时，它们具有很高的磁阻。

（）2.12使经过磁化的材料的剩余磁场强度降为0的磁通密度称为矫顽力。

（）2.13磁滞回线只有在交流电的情况下才能形成，因为需要驱除剩磁的矫顽力。
