调试说明书
楼层设定：
参数设置说明设置楼层最高层F2和楼层显示定义F1。
地址设定：
检修状态下，呼梯按钮，两秒内连续按3下，第3下时按住按钮不释放，维持3秒后，显示从1依次递增，当显示到所需设定地址是时释放按钮，地址即保存
竖显，横显设定：
检修状态下，呼梯按钮，连续按4下，第4下时按住按钮不释放，维持3秒后，显示从0-1依次递增，当显示到所需设定地址是时释放按钮，地址即保存（注：0：竖显 1：横显）
地址设定说明：
地址按照物理地址设定，首层定义为1，依次递增，当有前后门时，设定后门地址为最高楼层数+前门地址值（例：最高楼层为3层，一楼有前后门，三楼有前后门时一楼前门地址为：1，后门地址为：3+1=4；三楼前门地址为：3，后门地址为：3+3=6。
当只有一个门时无论是前门还是后门都以前门地址设定。
前门具有采集平层信号功能，后门则无。
当有电磁门锁控制输出时，电梯停靠本层并且本层呼梯信号输入信号有效时，当前楼层电磁门锁动作，前门按钮控制前门电磁门锁，后门按钮控制后门电磁门锁
试运行：
检查电梯状态：
1：检查安全回路是否正常（显示模块处于显示楼层状态下，指示灯2亮）
2：检查门锁回路是否正常，厅门及轿门关闭，（显示模块处于显示楼层状态下，指示灯1亮）
3：检查上限位SUL是否正常（SUL指示灯亮），SUL无效时，电梯不允许上行
4：检查下限位SDL是否正常（SDL指示灯亮），SDL无效时，电梯不允许下行
检修运行（单速）：将检修/自动开关拨至检修位置
检修上行：点动上行按钮（指示灯8），系统输出Y2上行接触器器KM2，检测到X1运行反馈信号有效时输出Y3 抱闸接触器KM3，检测到X2抱闸反馈信号有效时，电梯上行，否则电梯停止运行，并显示故障代码。
检修下行：点动下行按钮（指示灯7），系统输出Y1上行接触器器KM1，检测到X1运行反馈信号有效时输出Y3 抱闸接触器KM3，检测到X2抱闸反馈信号有效时，电梯下行，否则电梯停止运行，并显示故障代码。
注：显示模块处于显示楼层状态下：
X1反馈信号正常：指示灯3
X2反馈信号正常：指示灯4
自动运行（单速）：将检修/自动开关拨至自动位置
由呼梯盒召唤电梯，电梯运行，控制输出见检修运行（单速）上行或下行，检测到平层信号时，电梯停止运行
检修运行（变频）：
检修上行：点动上行按钮（指示灯8），系统输出Y2上行接触器器KM2，检测到X1运行反馈信号有效时系统输出上行信号DUP，检测到变频运行信号RUN反馈有效时输出Y3抱闸接触器KM3，检测到X2抱闸反馈信
号有效时,系统输出DHS段速一（高速）和DLS段速二（低速），电梯上行，否则电梯停止运行，并显示
故障代码。
检修下行：点动上行按钮（指示灯7），系统输出Y2上行接触器器KM2，检测到X1运行反馈信号有效时系统输出上行信号DUP，检测到变频运行信号RUN反馈有效时输出Y3抱闸接触器KM3，检测到X2抱闸反馈信
号有效时,系统输出DHS段速一（高速）和DLS段速二（低速），电梯上行，否则电梯停止运行，并显示
故障代码。
自动运行（变频）：将检修/自动开关拨至自动位置
由呼梯盒召唤电梯，电梯运行，控制输出见检修运行（变频）上行或下行，系统输出段速一DHS（高速），检测到第一个平层信号时，电梯输出DLS段速二（低速）开始减速，检测到第二个平层信号时，电梯停止
运行。
微机控制器/型号：
X-MINI 5V
端口定义：
单速控制（F5=0）：
变频控制（F5=1）：
键盘参数设置说明：
键盘：两键操作模式
1：左键K1：作为递增键，参数类别循环选择，或参数值的循环增加；
2：右键K2：作为取消/确认功能； 1）单击为取消； 2）长按3秒为确认；显示：两位数码显示
1：显示楼层
2：显示故障代码（闪烁显示）
3：各个参数值
LED指示灯定义：
参数查询及设置方法
注：当地址1-32任意地址通讯有效时A指示灯闪烁；当轿顶板通讯有效时B指示灯闪烁。
故障代码
端口定义：Array
注：呼梯按钮示意图
地址设定方法：
检修状态下，呼梯按钮，两秒内连续按3下，第3下时按住按钮不释放，维持3秒后，显示从1依次递增，当显示到所需设定地址是时释放按钮，地址即保存
竖显，横显设定：
检修状态下，呼梯按钮，连续按4下，第4下时按住按钮不释放，维持3秒后，显示从0-1依次递增，当显示到所需设定地址是时释放按钮，地址即保存（注：0：竖显1：横显）
地址设定说明：
地址按照物理地址设定，首层定义为1，依次递增，
当有前后门时，设定后门地址为最高楼层数+前门地址值（例：最高楼层为3层，一楼有前后门，三楼有前后门时一楼前门地址为：1，后门地址为：3+1=4；三楼前门地址为：3，后门地址为：3+3=6。
当只有一个门时无论是前门还是后门都以前门地址设定。
前门具有采集平层信号功能，后门则无。
当有电磁门锁控制输出时，电梯停靠本层并且本层呼梯信号输入信号有效时，当前楼层电磁门锁动作，前门按钮控制前门电磁门锁，后门按钮控制后门电磁门锁
说明：
1：HS3CL呼梯按钮F1(K1),F2(K2),F3(K3)集成于显示器2：功能参照HS3C
端口定义：
MOCN：井道信号转换板
端口定义：
注1：单速控制F5=0时，上平层UDZ，下平层DDZ任意一个信号输出有效时电梯平层
变频控制F5=1时，上平层UDZ，下平层DDZ必须同时输出有效时电梯平层
注：底层的MCON井道转换板输出端如无底坑检修盒时，DL20,DL3,DL40必须短接！！
………………………………………………………………………………………………………………………………………
合格证
检验员：
生产日期：
本产品经严格检验检测后合格，准予出厂
实验一Keil软件的使用及简单程序的调试方法 一、实验目的 掌握Keil的使用方法和建立一个完整的单片机汇编语言程序的调试过程及方法。 二、实验器材 计算机1台 三、实验内容 1．Keil的使用方法。 2．建立一个单片机汇编语言程序的调试过程及方法 四、实验步骤 1．Keil的使用方法。Keil C51 软件是众多单片机应用开发的优秀软件之一，它集编辑，编译，仿真于一体，支持汇编,PLM 语言和C 语言的程序设计，界面友好，易学易用。启动Keil 后的界面如下：
几秒钟后即进入Keil的编辑界面。用户便可建立项目及应用程序。 2．简单程序的调试方法 Keil是通过项目工程来管理汇编程序的。因此在调试程序前必须建立一个工程，工程名称及保存位置由用户来指定，注意每位同学的工程名称用“学号姓名实验*”来命名。 （1）建立一工程 单击Project菜单，在弹出的下拉菜单中选中New Project选项。并在弹出的对话框中确定保存的位置及工程名称。 又弹出一对话框，要求用户选择相应的硬件CPU及相关设置。选择Atmel公司的AT89C51单片机。如下图所示
单击“确定”后在弹出的对话框中行选择“否”即工程建好了，但该工程没有任何语句，需要再建一个程序文件并将其添加到此工程中。 （2）建一文件 单击“File”/“New”命令，则弹出文件的编辑窗口，此时该文件还没有指明其文件名称及保存位置，该文件还没有加载到所建立的工程中。单击“File”/“Save”命令在弹出的对话框中指明文件的类型为.ASM汇编型及文件名后单击“保存”即可进行汇编源文件的编辑。如下图所示。 （3）将文件添加到工程中 单击“T arget 1”前的“+”号则展开后变成“-”号，并右键单击“Source Group 1”在弹出的下拉菜单中执行“Add Files to Group ‘Source Group 1’”命令并弹出对话框在该对话框中的“文件类型”下拉列表中选择“Asm source file”后找到要添加的文件名并选中，单击“Add”即可。
智能道闸（一体机） 说明书
智能道闸 现代企业管理部门为树立良好的企业形象，对所辖区域进行规范的现代化管理，已广泛地采用电动道闸取代落后的手动道闸，对出入的车辆进行高效管理。在珠江三角洲甚为流行。 本公司集多年专业从事研制停车场、路桥IC卡收费系统的经验及吸收国外同类产品之优点，采用先进的单片计算机控制，从高标准、高可靠、高安全的角度出发，研制出新一代智能化电动道闸。具有手控、遥控、防砸车、车过自动落闸、停电自动解锁、可挂接各类电脑收费系统等功能，适合于花园别墅小区、企事业单位车辆进出管理及车场路桥收费系统等领域使用。 产品介绍 主要功能： 1·手动按钮可作‘升’、‘降’及‘停’操作 2·无线遥控可作‘升’、‘降’、‘停’及对手动按钮的‘加锁’‘解锁’操作 3·停电自动解锁，停电后可手动抬杆 4·具有便于维护与调试的‘自检模式’ 5·可选配车辆传感器，使具有‘车过自动落闸’‘防砸车’或‘冲闸自动抬杆’功能 6·可选配专为道路收费而增设的顶蓬及通道两对红绿灯 7·可选配光隔离长线驱动器，挂接到电脑RS232-C串行通讯接口。具备丰富的底层控制及状态返回指令，使收费系统微机可对道闸作最完全的控制。 8·可根据客户需要增加其它特殊功能 电气特性： 1·采用具备软件陷井与硬件看门狗的单片机控制，永不死机 2·采用磁感应霍尔器件进行行程控制，非接触工作，永不磨损偏移 3·采用光电耦合、无触点、过零导通技术，主控板无火花无干扰高可靠工作 4·采用升降超时与电机过热保护，防止道闸非正常损坏 5·宽范围的单相电源输入（160V-260V）适于恶劣的野外道路收费环境 6·光隔离串行通讯接口，隔离电压大于1500V，确保上位微机安全，实现抗汽车电火花等强电磁干扰的高可靠通讯 机械特性：
第一章概述 1.1 功能特点 《LED Player V3.3》是本公司新推出的一套专为LED显示屏设计的功能强大,使用方便,简单易学的节目制作、播放软件，支持多种文件格式：文本文件，WORD文件，图片文件（BMP／JPG／GIF／JPEG．．．），动画文件（SWF ／Gif）。 2.2 运行环境 操作系统 中英文Windows/7/NT/XP 硬件配置 CPU: 奔腾600MHz以上 内存:128M 相关软件 OFFICE2000--如需WORD文件必须安装
第二章安装与卸载 2.1 安装 《LED Player》软件安装很简单，操作如下：将LED Player播放软件的安装光盘插入电脑光驱，即可显示LED Player播放软件的安装文件，双击LED Player，即可实现轻松安装。 《LED Player》软件安装成功后，在【开始】/【程序】里将出现“LED软件”程序组，然后进入该程序组下的“LED Player”,单击即可运行，如图所示， opyright ? 2005-2007 Listen tech. All Rights Reserved 灵感设计诚信 同时，桌面上也出现“LED Player”快捷方式：如右图所示，双击它同样可以启动程序。
2.2 卸载 《LED Player》软件提供了自动卸载功能，使您可以方便地删除《LED Player》的所有文件、程序组和快捷方式，用户可以在“LED软件”组中选择“卸载LED Player”，也可在【控制面板】中选择【添加/删除程序】快速卸载. 第三章使用详解 3.1 节目组成 每块显示屏由一个或多个节目页组成。节目页是用来显示用户所要播放的文本、图片、动画等内容。区域窗口有十一种：图文窗、文本窗、单行文本窗、静止文本窗、时间窗、正计时窗、倒计时窗、模拟时钟窗、表格窗、动画窗、温度窗。 文件窗：可以播放各种文字、图片、动画、表格等几十种文件。 文本窗:用于快速输入简短文字，例如通知等文字。 单行文本窗：用于播放单行文本，例如通知、广告等文字。 静止文本窗：用于播放静止文本，例如公司名称、标题等文字。 时间窗：用于显示数字时间。 计时窗：用于计时，支持正/倒计时显示。
调试说明书 楼层设定： 参数设置说明设置楼层最高层F2和楼层显示定义F1。 地址设定： 检修状态下，呼梯按钮，两秒内连续按3下，第3下时按住按钮不释放，维持3秒后，显示从1依次递增，当显示到所需设定地址是时释放按钮，地址即保存 竖显，横显设定： 检修状态下，呼梯按钮，连续按4下，第4下时按住按钮不释放，维持3秒后，显示从0-1依次递增，当显示到所需设定地址是时释放按钮，地址即保存（注：0：竖显 1：横显） 地址设定说明： 地址按照物理地址设定，首层定义为1，依次递增，当有前后门时，设定后门地址为最高楼层数+前门地址值（例：最高楼层为3层，一楼有前后门，三楼有前后门时一楼前门地址为：1，后门地址为：3+1=4；三楼前门地址为：3，后门地址为：3+3=6。 当只有一个门时无论是前门还是后门都以前门地址设定。 前门具有采集平层信号功能，后门则无。 当有电磁门锁控制输出时，电梯停靠本层并且本层呼梯信号输入信号有效时，当前楼层电磁门锁动作，前门按钮控制前门电磁门锁，后门按钮控制后门电磁门锁 试运行： 检查电梯状态： 1：检查安全回路是否正常（显示模块处于显示楼层状态下，指示灯2亮） 2：检查门锁回路是否正常，厅门及轿门关闭，（显示模块处于显示楼层状态下，指示灯1亮） 3：检查上限位SUL是否正常（SUL指示灯亮），SUL无效时，电梯不允许上行 4：检查下限位SDL是否正常（SDL指示灯亮），SDL无效时，电梯不允许下行 检修运行（单速）：将检修/自动开关拨至检修位置 检修上行：点动上行按钮（指示灯8），系统输出Y2上行接触器器KM2，检测到X1运行反馈信号有效时输出Y3 抱闸接触器KM3，检测到X2抱闸反馈信号有效时，电梯上行，否则电梯停止运行，并显示故障代码。 检修下行：点动下行按钮（指示灯7），系统输出Y1上行接触器器KM1，检测到X1运行反馈信号有效时输出Y3 抱闸接触器KM3，检测到X2抱闸反馈信号有效时，电梯下行，否则电梯停止运行，并显示故障代码。 注：显示模块处于显示楼层状态下： X1反馈信号正常：指示灯3 X2反馈信号正常：指示灯4 自动运行（单速）：将检修/自动开关拨至自动位置 由呼梯盒召唤电梯，电梯运行，控制输出见检修运行（单速）上行或下行，检测到平层信号时，电梯停止运行 检修运行（变频）： 检修上行：点动上行按钮（指示灯8），系统输出Y2上行接触器器KM2，检测到X1运行反馈信号有效时系统输出上行信号DUP，检测到变频运行信号RUN反馈有效时输出Y3抱闸接触器KM3，检测到X2抱闸反馈信 号有效时,系统输出DHS段速一（高速）和DLS段速二（低速），电梯上行，否则电梯停止运行，并显示 故障代码。 检修下行：点动上行按钮（指示灯7），系统输出Y2上行接触器器KM2，检测到X1运行反馈信号有效时系统输出上行信号DUP，检测到变频运行信号RUN反馈有效时输出Y3抱闸接触器KM3，检测到X2抱闸反馈信 号有效时,系统输出DHS段速一（高速）和DLS段速二（低速），电梯上行，否则电梯停止运行，并显示 故障代码。 自动运行（变频）：将检修/自动开关拨至自动位置 由呼梯盒召唤电梯，电梯运行，控制输出见检修运行（变频）上行或下行，系统输出段速一DHS（高速），检测到第一个平层信号时，电梯输出DLS段速二（低速）开始减速，检测到第二个平层信号时，电梯停止 运行。
“#4锅炉改烧烟煤” 燃烧器摆动气动执行器 安装调试说明书 航天科工哈尔滨风华有限公司 电站设备分公司
注意：1.请在设备到达现场后，放置在干燥清洁的地方，防止受潮淋雨，造成设备进水导致设备不能正常工作并且影响 设备寿命。在设备安装前认真阅读本说明书，并严格按 照说明书的要求执行。 2.气源压力一定不能超过0.7MPa。 3.在连接气路之前，对供气设备及气路进行检查，一定要 用压缩空气吹扫连接气路用管路,以免灰尘、杂质堵塞气 动元件。 4.要使用洁净的仪表气源，以免降低气动元件的使用寿命。 5.请在安装调试时特别注意以上几点要求，对于使用过程 中，由于误操作引起的损失，我公司不承担任何经济损 失。 一、概述 本气动执行器控制系统是以压缩空气为动力能源，通过输入DC4～20mA模拟信号，输出与输入信号相对应的位移，推动被调节风门动作到相应开度位置。 本系列产品具有结构简单、定位精度高、自锁牢固、性能可靠、调试简便、安装维修方便等特点，可用于电力、化工、石油、冶金等行业，用以线性调节各种风门挡板和阀门的开度。 二、主要技术指标： 2.1 环境温度： -25℃ ～ 120℃ 2.2 相对湿度： ≤ 90%
2.3 输入工作气源压力： 0.4 ～ 0.7 MPa 2.4 输入电信号：DC4～20mA 2.5 输出反馈信号：DC4～20mA 2.6 电源：AC220V 50Hz 2.7气缸参数：上组燃烧器执行器 φ350x171 中组燃烧器执行器 φ350x330 2.8 基本误差：≤±1.5% 2.9 回差：≤额定行程 1% 2.10 具有“三断”保护功能（断气、断电、断信号） 三、基本性能及特点 燃烧器摆动气动执行器系统由气动执行机构和控制柜两部分组成。气动执行机构部分主要由气缸、SIEMENS智能定位器反馈装置及安装结构件组成。控制柜由SIEMENS智能定位器、电子开关、闭锁阀及电磁阀等组成。 此执行器采用进口SIEMENS电气阀门定位控制器，具有结构简单、调试方便、定位精度高、一经初始化确认就可实现自动调试，整个调试过程非常简便。此定位控制器并具有三位一体功能，无须配置其它元器件，就可实现电信号与气压力信号转换、位置定位功能及位置信号反馈功能，可为控制室提供风门不同开度的反馈信号。 此执行机构具有三断自锁保护功能（断气、断电、断信号）。 四、系统组成 湛江电力有限公司#4锅炉改烧烟煤燃烧器摆动气动执行器控制系统由12台气动执行机构（上组共计8台，中组共计4台）和同一规格的12面控制
L X M26调试软件S o m o v e使用说明安装LXM26调试软件调试软件 如果没有安装Somove，需要先安装Somove 下载地址： 安装好Somove 后需要安装Lexium26 的DTM 下载地址： 软件注册 如果尚未注册软件系统会自动提示注册，注册是免费的。 连接电脑 Lexium26通过CN3口（modbus485）和电脑进行通讯，施耐德标准通讯线缆型号是TCSMCNAM3M002P，此电缆连接电脑一端为USB口 在第一次进行调试时，需要查明电脑分配给此调试电缆的COM口，打开硬件管理器就可以看到，此处为COM4 确认COM口后，需要在Somove里面设定对应的COM口，单击编辑链接 选择modbus串行，并单击最右边编辑图标 选择对应的COM端口，单击应用并确定
然后电脑和伺服驱动器的通讯就可以开始了，单击连接 选择Lexium26 ，并单击连接 参数上载后后可以进行Somove在线调试 我的设备 用途：我的设备页面用于显示伺服驱动器和电机的基本信息，包括 驱动器型号 驱动器序列号 驱动器固件版本 电机型号 驱动器额定/峰值电流 电机额定/峰值转速 电机额定/峰值扭矩 … 参数列表 用于：参数列表页面用于设置驱动器P参数，可以按照P参数组开设置，也可以按照操作模式来设置。 相关参数说明可以在Lexium26手册第九章查询
错误内存 用途：错误内存界面用来查看伺服的故障历史，可以显示当前故障，已经5次历史故障，并且指明故障原因和处理方式。 可视化 用途:可视化界面用于显示以下信号的状态或者数值 数字输出/输出 模拟量输入/输出 指定参数的数值 指定参数显示需要 1.选定要显示的参数 2.在右侧区域用鼠标选择显示区域 示波器 用途：可同时捕捉驱动器内部的最多4个变量，例如电流、电压、位置误差、实际速度等，并绘制成以时间为横坐标的曲线图，以此观察驱动器及电机的运行性能是否符合要求，并相应的做出控制环参数调整。 左侧三个输入区域分别用于： Channels：选择希望监视的参数 Trigger：选择开始捕捉参数的触发条件 Settings：选择需要做出调整的控制环参数 这三个输入区域可以分别用右侧示波器栏顶部的三个按钮打开 这是右侧示波器栏顶部的一排按钮，它们的功能是这样的： ：用于打开和关闭左侧三个输入区域 ：用于加载和保存捕捉到的波形文件 ：用于导出和导入示波器的配置文件 ：分别用于给波形曲线加注释，将波形拷贝为图形文件(*.png)，设置FFT功能的采样参数 ：用于对波形进行放大、缩小、移动 ：分别用于在波形上加两个光标以准确读出光标点的数值，在示波器上显示波形名称样例，对波形进行FFT转换观察频域分布 示波器的一般使用顺序为： 1.在左边第一个输入区域中选择希望捕捉的参数： 1)按打开可以捕捉的参数列表，示波器同时最多捕捉4个参数
精心整理 尊敬的用户： 您好! 非常感谢您选择了我公司为您精心制造的道闸,使我们有机会为你提供服务。为充分发挥本产品的优良性能，请您在使用之前详细阅读本手册。 本手册的主要内容，包括该产品的主要性能优势，产品规格及其结构参数，控制部分的接口说明，现场安装调试说明，以及产品的配件清单等，通阅读本手册，可让您更加清楚的了解本产品的构造特点，使用要求及其注意事项，以确保道闸的安全使用，延长使用寿命。同时，本手册还特别的详细的介绍了，产品在安装使用过程中可能出现的问题，详细分析了出现问题的原因，并提供了相应的解决方案，解除您在使用本产品的过程中一些困扰。除此之外，我们还在手册中为您详细介 是 一. 减轻电 ●70W 二.. ●采用原装进口的光电隔离保护电路，确保信号完整和抗强干扰。 ●集成高性能百万组学习码的无线遥控接收模块，确保操作的稳定性。 ●采用独有的灭弧处理电路，确保控制板的使用寿命。 ●采用原装进口磁芯的变压器，在户外潮杂环境下的稳定工作。 ●提供额外12V/100mA电源，便于连接不同型号的限位检测装置。 三.安全特性 ●遇阻反弹（压力电波防砸）：闸杆在下落过程中，若遇到外力阻挡后，便会自动起杆，减免因失误带来的损伤； ●地感防砸：闸杆在下落过程中，如接收到地感信号后，便会自动起杆，触发期间不落杆，待地感信号恢复后，闸杆自动下落，确保安全； ●开优先防砸：闸杆在下落过程中，若遇紧急情况，无论是在开闸或关闸运行状态，只要接收到开
闸信号，闸杆便会执行开闸动作； ●防砸胶条防砸：闸杆上配带有橡胶胶条，可以减轻因为意外而造成的损失。 产品规格及其结构参数 一.规格参数

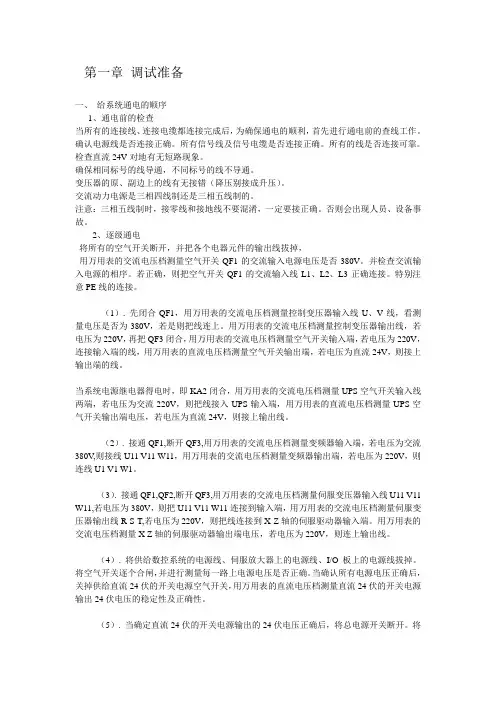

第一章调试准备 一、给系统通电的顺序 1、通电前的检查 当所有的连接线、连接电缆都连接完成后，为确保通电的顺利，首先进行通电前的查线工作。确认电源线是否连接正确。所有信号线及信号电缆是否连接正确。所有的线是否连接可靠。检查直流24V对地有无短路现象。 确保相同标号的线导通，不同标号的线不导通。 变压器的原、副边上的线有无接错（降压别接成升压）。 交流动力电源是三相四线制还是三相五线制的。 注意：三相五线制时，接零线和接地线不要混淆，一定要接正确。否则会出现人员、设备事故。 2、逐级通电 将所有的空气开关断开，并把各个电器元件的输出线拔掉， 用万用表的交流电压档测量空气开关QF1的交流输入电源电压是否380V。并检查交流输入电源的相序。若正确，则把空气开关QF1的交流输入线L1、L2、L3正确连接。特别注意PE线的连接。 （1）. 先闭合QF1，用万用表的交流电压档测量控制变压器输入线U、V线，看测量电压是否为380V，若是则把线连上。用万用表的交流电压档测量控制变压器输出线，若电压为220V，再把QF3闭合，用万用表的交流电压档测量空气开关输入端，若电压为220V，连接输入端的线，用万用表的直流电压档测量空气开关输出端，若电压为直流24V，则接上输出端的线。 当系统电源继电器得电时，即KA2闭合，用万用表的交流电压档测量UPS空气开关输入线两端，若电压为交流220V，则把线接入UPS输入端，用万用表的直流电压档测量UPS空气开关输出端电压，若电压为直流24V，则接上输出线。 （2）. 接通QF1,断开QF3,用万用表的交流电压档测量变频器输入端，若电压为交流380V,则接线U11 V11 W11，用万用表的交流电压档测量变频器输出端，若电压为220V，则连线U1 V1 W1。 （3）. 接通QF1,QF2,断开QF3,用万用表的交流电压档测量伺服变压器输入线U11 V11 W11,若电压为380V，则把U11 V11 W11连接到输入端，用万用表的交流电压档测量伺服变压器输出线R S T,若电压为220V，则把线连接到X Z轴的伺服驱动器输入端。用万用表的交流电压档测量X Z轴的伺服驱动器输出端电压，若电压为220V，则连上输出线。 （4）. 将供给数控系统的电源线、伺服放大器上的电源线、I/O板上的电源线拔掉。将空气开关逐个合闸，并进行测量每一路上电源电压是否正确。当确认所有电源电压正确后，关掉供给直流24伏的开关电源空气开关，用万用表的直流电压档测量直流24伏的开关电源输出24伏电压的稳定性及正确性。 （5）. 当确定直流24伏的开关电源输出的24伏电压正确后，将总电源开关断开。将
