停车场系统安装与调试使用说明

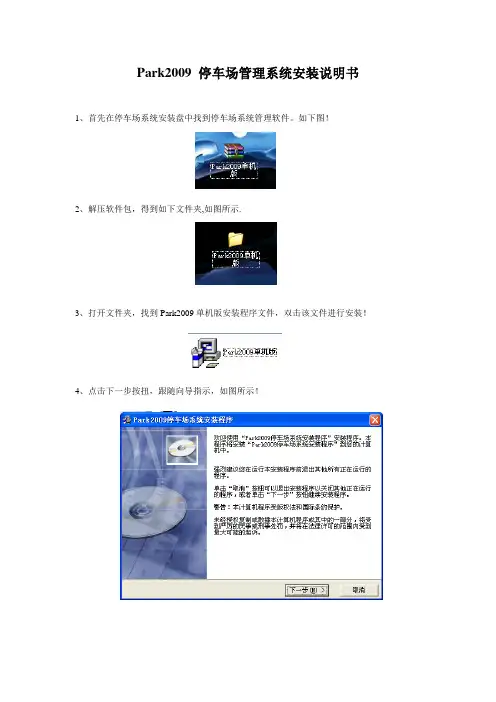

Park2009 停车场管理系统安装说明书1、首先在停车场系统安装盘中找到停车场系统管理软件。

如下图！
2、解压软件包，得到如下文件夹,如图所示.
3、打开文件夹，找到Park2009单机版安装程序文件，双击该文件进行安装！
4、点击下一步按扭，跟随向导指示，如图所示！
5、停车场系统默认安装在D：\Park2009 文件夹中，如有其它情况，请点击浏览按扭，选择自已需要的安装位置。

6、点击下一步按扭，开始开装！
软件正在安装。

软件安装完毕。

停车场管理的基本设置
1、启动软件：软件在电脑桌面上安装好有停车场管理系统的图标！
2、双击后，如下图所
2、弹出密码输入框
3、输入验证码是否正有问题的。

软件初始密码是‘123’
4、进入程序主界面。

智能停车场管理系统使用说明书一．智能停车场管理系统服务器软件说明书1.安装软件1.1系统配置要求服务器端软件要求安装在：CPU：赛扬2.4G以上内存：2G以上内存；硬盘：160G或更高，至少有3个分区操作系统：windows2003/windows xp/windows7显示器：分辨率1024*768或更高1.2.安装步骤第一步：安装数据库（1）如果使用的是windows xp系统，鼠标双击文件“安装向导.bat”；如果使用的是windows7系统，请使用管理员省份运行，如图（1-1-1）。

会出现如图（1-1-2）所示的欢迎界面图1-1-1windows7管理员身份运行安装程序图1-1-2欢迎界面（2）用鼠标单击“取消”则会退出安装过程，点击“下一步”按钮会出现如图（1-1-3）所示“选择目标目录”的窗口。

图1-1-3选择目标目录（3）不用更改目标目录，使用系统默认的路径进行安装，单击下一步会出现如图（1-1-4）所示的“选择程序管理器组”的提示界面图1-1-4选择程序管理器组（4）在“选择程序管理器组”界面选择完程序组后，选择“下一步”按钮，将会出现如图（1-1-5）所示“开始安装”的界面图1-1-5开始安装（5）选择“下一步”按钮，将会出现如图（1-1-5）所示“安装进度”的界面，等待安装完成即可。

图1-1-5安装进度第二步：安装智能停车场管理系统服务器（1）如果使用的是windows xp系统，鼠标双击安装文件“智能停车场管理系统服务器.exe”运行安装程序；如果使用的是windows7系统，请使用管理员省份运行，如图（1-1-6）。

会出现如图（1-1-7）所示的欢迎界面图1-1-6windows7管理员身份运行安装程序图1-1-7欢迎界面（2）用鼠标单击“取消”则会退出安装过程，点击“下一步”按钮会出现如图（1-1-8）所示“选择目标目录”的窗口。

图1-1-8选择目标目录（3）不用更改目标目录，使用系统默认的路径进行安装，单击下一步会出现如图（1-1-9）所示的“选择组件”的提示窗口，可用鼠标单击复选框来选中或取消选中复选框，选中的项表示要安装，反之则表示不要安装，如果是第一次安装建议全部选中安装，如果以前安装过某个组件（比如之前安装过jre）。

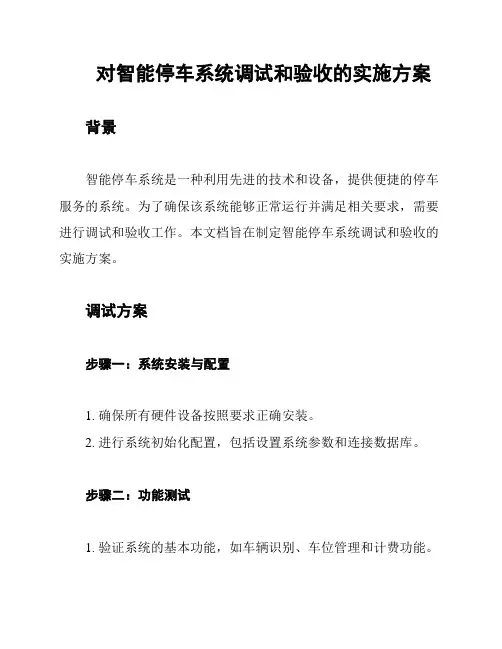

对智能停车系统调试和验收的实施方案背景智能停车系统是一种利用先进的技术和设备，提供便捷的停车服务的系统。

为了确保该系统能够正常运行并满足相关要求，需要进行调试和验收工作。

本文档旨在制定智能停车系统调试和验收的实施方案。

调试方案步骤一：系统安装与配置1. 确保所有硬件设备按照要求正确安装。

2. 进行系统初始化配置，包括设置系统参数和连接数据库。

步骤二：功能测试1. 验证系统的基本功能，如车辆识别、车位管理和计费功能。

2. 检查系统是否能够准确地识别车辆，包括车牌识别和车型识别。

3. 测试车位管理功能，确保系统能够正确地分配和释放停车位。

4. 确认计费功能的准确性，包括计费规则和计费金额的计算。

步骤三：异常情况测试1. 模拟各种异常情况，如网络故障、设备故障或系统崩溃。

2. 验证系统在异常情况下的容错能力和恢复功能。

3. 检查系统是否能够正确地处理异常事件，并及时通知相关人员。

步骤四：性能测试1. 测试系统的性能指标，如响应时间、并发处理能力和稳定性。

2. 模拟高峰期和大量车辆同时进出停车场的情况，评估系统的性能表现。

3. 确保系统能够稳定运行，并在高负载情况下保持良好的性能。

验收方案步骤一：验收准备1. 完成系统调试工作，确保系统已经达到可用状态。

2. 准备验收所需的相关文档和测试数据。

步骤二：验收测试1. 根据系统需求和验收标准，进行全面的功能测试。

2. 验证系统是否满足预期的功能要求和性能指标。

3. 检查系统的用户界面和操作流程是否符合设计规范。

4. 进行负载测试，评估系统在实际使用情况下的性能表现。

步骤三：验收报告1. 撰写详细的验收报告，包括测试结果、问题记录和改进建议。

2. 将验收报告提交给相关人员，以供评审和决策。

总结通过以上实施方案，可以有效地进行智能停车系统的调试和验收工作。

在调试阶段，系统的安装与配置、功能测试、异常情况测试和性能测试是关键步骤。

而在验收阶段，验收准备、验收测试和验收报告是确保系统符合要求的关键环节。

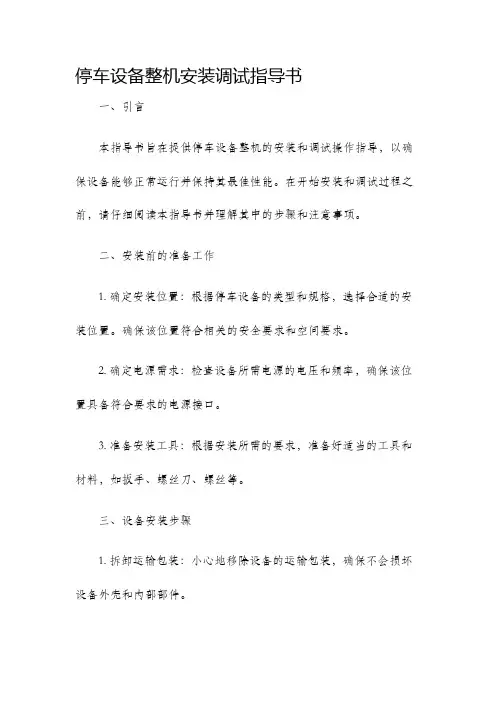

停车设备整机安装调试指导书一、引言本指导书旨在提供停车设备整机的安装和调试操作指导，以确保设备能够正常运行并保持其最佳性能。

在开始安装和调试过程之前，请仔细阅读本指导书并理解其中的步骤和注意事项。

二、安装前的准备工作1. 确定安装位置：根据停车设备的类型和规格，选择合适的安装位置。

确保该位置符合相关的安全要求和空间要求。

2. 确定电源需求：检查设备所需电源的电压和频率，确保该位置具备符合要求的电源接口。

3. 准备安装工具：根据安装所需的要求，准备好适当的工具和材料，如扳手、螺丝刀、螺丝等。

三、设备安装步骤1. 拆卸运输包装：小心地移除设备的运输包装，确保不会损坏设备外壳和内部部件。

2. 固定底座：根据设备的安装要求，正确地固定设备的底座。

使用适当的螺丝和扳手进行紧固。

3. 连接电源：根据设备的电源要求，将电源线连接到设备的电源接口上。

确保电源线没有损坏，并将其插入符合安全标准的插座中。

4. 连接通讯线：根据设备的通讯要求，将通讯线连接到设备的通讯接口上。

确保通讯线没有损坏，并将其连接到指定的设备或网络。

5. 安装传感器：根据设备的传感器要求，将传感器安装到适当的位置。

确保传感器固定稳定并与设备连接良好。

6. 确认安装稳定：检查设备的各个部分是否正确安装并紧固。

摇动设备以确认其稳定性，并进行必要的调整和修复。

四、设备调试步骤1. 开启电源：将设备的电源开关打开，确保设备能够正常获得电力供应。

2. 检查设备状态：观察设备启动过程中的指示灯和显示屏，确认设备是否正常运行并显示正确的信息。

3. 进行自检：让设备进行自检程序，确保各项功能正常。

4. 进行功能测试：按照设备的使用说明，测试设备的各个功能，如输入输出、传感器响应等。

确保设备能够按照设计要求工作。

5. 进行性能测试：使用适当的测试工具和设备，对停车设备进行性能测试，如准确性、响应时间等。

6. 系统联动测试：如果停车设备需要与其他设备或系统联动工作，进行相关的联动测试，确保各个系统能够正常配合工作。

捷顺停车场系统硬件调试停车场系统调试步骤：设备接线--＞单机调试--＞数据库安装--＞软件安装--＞联网调试--＞测试功能--＞完成调试。

一、设备接线1系统设备组成：2出入口控制机接线（现场有变更建议参考控制机附图）A11柑制啊L 出I *拎刑百L 馨H 帝计讲K人口拥權机 岀u 1牌厘机 曲11抵僅机 AniSR 山口追制说明：上图为P19菲尼克斯端子主要接线口：A 、 10、11接地感线圈B 、 2、3、4、5、6、7接道闸隔离板J4对应的开、关、停、开到位、关到位、GND,若使用RS485开闸则只需接 GND 、12V 、道闸RS485A 道闸RS485B C 、 8、9 接 485 转换器的 A （485+、）B （485-） 3道闸隔离板接线 A 、 作用该板实现停车场控制电平控制信号与数字道闸之间的光电隔离，且具有道闸RS485接口的隔离及防雷保护的功能，可有效的减少、消除道闸通过地线环路对控制机电源及信号干扰， 并增强道闸RS485接口的抗雷击、干扰能力。

B 、 接线方法 见下图（有两种接线方式，一种为电平开闸模式，只需将图中接带※标识的端子即可，适用于所有道闸，另一种为 RS485模式，只需接不带※标识的端子，只用于数字道闸）1 •2 — 5 «— 6 6 *— 7 •— 11*— 12*— 13•— 14•— 15 —开"IT"开创12 An 31X 0WA2 WB2 GND2(<s90uJS一堡s粕公卅>-道闸485隔离板JSPJ0104S 线图图 15-4C 、安装道闸隔离板可以安装在道闸机箱内或者读卡机中，为了便于维护建议安装在读卡机中。

4 002捷威数字道闸接线JSDZ0102道闸控制板接线图J3JSPJ0104(2008.05.26)接控制机道闸控制85 A 接控制机道闸控制85 B 接大地J11 2 ,3485A 485B PGNDfT7备注：1该板主要实现道闸RS48隔离、防雷, 及电平信号的光电隔离； 2、 D 4为电源指示灯，D2为正在通讯的 状态指示； 3、 接大地线务必保证可靠接地。

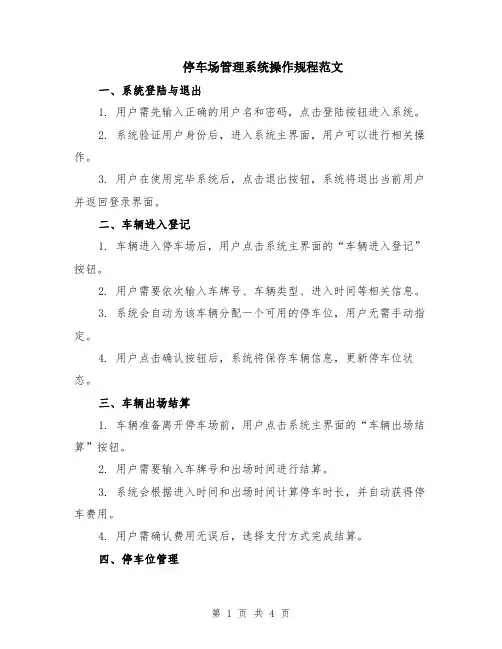

停车场管理系统操作规程范文一、系统登陆与退出1. 用户需先输入正确的用户名和密码，点击登陆按钮进入系统。

2. 系统验证用户身份后，进入系统主界面，用户可以进行相关操作。

3. 用户在使用完毕系统后，点击退出按钮，系统将退出当前用户并返回登录界面。

二、车辆进入登记1. 车辆进入停车场后，用户点击系统主界面的“车辆进入登记”按钮。

2. 用户需要依次输入车牌号、车辆类型、进入时间等相关信息。

3. 系统会自动为该车辆分配一个可用的停车位，用户无需手动指定。

4. 用户点击确认按钮后，系统将保存车辆信息，更新停车位状态。

三、车辆出场结算1. 车辆准备离开停车场前，用户点击系统主界面的“车辆出场结算”按钮。

2. 用户需要输入车牌号和出场时间进行结算。

3. 系统会根据进入时间和出场时间计算停车时长，并自动获得停车费用。

4. 用户需确认费用无误后，选择支付方式完成结算。

四、停车位管理1. 用户点击系统主界面的“停车位管理”按钮进入停车位管理界面。

2. 用户可以查看停车位列表，了解每个停车位的状态：空闲、占用、维修等。

3. 用户可以手动调整停车位的状态，但需谨慎操作以免造成混乱。

4. 如有停车位需要维修或更换，用户需向管理员提出申请，并提供相应原因及建议。

五、数据统计与报表1. 用户点击系统主界面的“数据统计与报表”按钮进入相关功能界面。

2. 用户可查看停车场当前的车流量、收入情况等综合统计数据。

3. 用户可生成相应的报表，包括日报表、月报表、年报表等，用于管理决策参考。

4. 用户需注意保护数据安全，不得将数据泄漏或用于其他非法用途。

六、系统维护与升级1. 用户点击系统主界面的“系统维护与升级”按钮进入相关功能界面。

2. 用户可查看系统的运行状态和版本信息，并了解相关维护和升级计划。

3. 用户可提交系统使用中遇到的问题或提出改进建议，管理员可能会进行相应的优化和修复。

4. 用户需保持系统的稳定运行，不得进行非授权的系统修改或破坏。

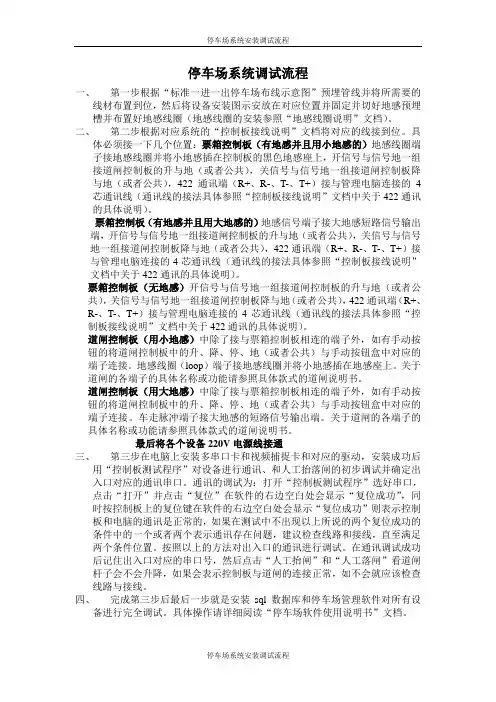

停车场系统安装调试流程停车场系统调试流程一、第一步根据“标准一进一出停车场布线示意图”预埋管线并将所需要的线材布置到位，然后将设备安装图示安放在对应位置并固定并切好地感预埋槽并布置好地感线圈（地感线圈的安装参照“地感线圈说明”文档）。

二、第二步根据对应系统的“控制板接线说明”文档将对应的线接到位。

具体必须接一下几个位置：票箱控制板（有地感并且用小地感的）地感线圈端子接地感线圈并将小地感插在控制板的黑色地感座上，开信号与信号地一组接道闸控制板的升与地（或者公共），关信号与信号地一组接道闸控制板降与地（或者公共），422通讯端（R+、R-、T-、T+）接与管理电脑连接的4芯通讯线（通讯线的接法具体参照“控制板接线说明”文档中关于422通讯的具体说明）。

票箱控制板（有地感并且用大地感的）地感信号端子接大地感短路信号输出端，开信号与信号地一组接道闸控制板的升与地（或者公共），关信号与信号地一组接道闸控制板降与地（或者公共），422通讯端（R+、R-、T-、T+）接与管理电脑连接的4芯通讯线（通讯线的接法具体参照“控制板接线说明”文档中关于422通讯的具体说明）。

票箱控制板（无地感）开信号与信号地一组接道闸控制板的升与地（或者公共），关信号与信号地一组接道闸控制板降与地（或者公共），422通讯端（R+、R-、T-、T+）接与管理电脑连接的4芯通讯线（通讯线的接法具体参照“控制板接线说明”文档中关于422通讯的具体说明）。

道闸控制板（用小地感）中除了接与票箱控制板相连的端子外，如有手动按钮的将道闸控制板中的升、降、停、地（或者公共）与手动按钮盒中对应的端子连接。

地感线圈（loop）端子接地感线圈并将小地感插在地感座上。

关于道闸的各端子的具体名称或功能请参照具体款式的道闸说明书。

道闸控制板（用大地感）中除了接与票箱控制板相连的端子外，如有手动按钮的将道闸控制板中的升、降、停、地（或者公共）与手动按钮盒中对应的端子连接。

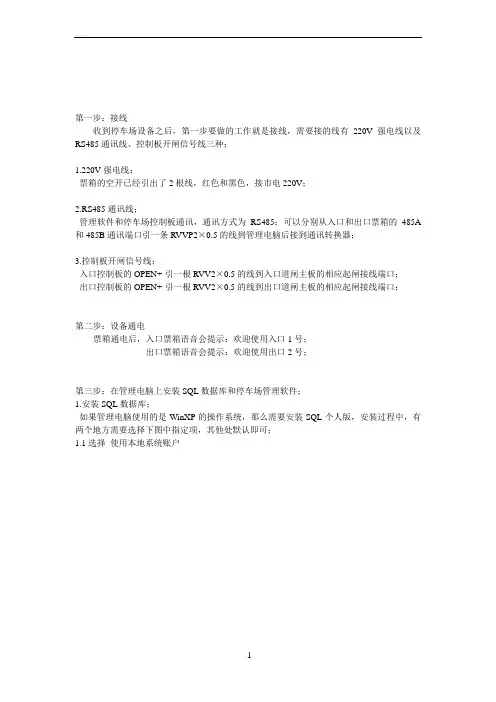

第一步：接线收到停车场设备之后，第一步要做的工作就是接线，需要接的线有220V强电线以及RS485通讯线、控制板开闸信号线三种；1.220V强电线；票箱的空开已经引出了2根线，红色和黑色，接市电220V；2.RS485通讯线；管理软件和停车场控制板通讯，通讯方式为RS485；可以分别从入口和出口票箱的485A 和485B通讯端口引一条RVVP2×0.5的线到管理电脑后接到通讯转换器；3.控制板开闸信号线；入口控制板的OPEN+-引一根RVV2×0.5的线到入口道闸主板的相应起闸接线端口；出口控制板的OPEN+-引一根RVV2×0.5的线到出口道闸主板的相应起闸接线端口；第二步：设备通电票箱通电后，入口票箱语音会提示：欢迎使用入口1号；出口票箱语音会提示：欢迎使用出口2号；第三步：在管理电脑上安装SQL数据库和停车场管理软件；1.安装SQL数据库；如果管理电脑使用的是WinXP的操作系统，那么需要安装SQL个人版，安装过程中，有两个地方需要选择下图中指定项，其他处默认即可；1.1选择使用本地系统账户1.2身份验证模式选择混合验证模式并勾选空密码2.安装停车场管理软件直接运行安装程序安装停车场管理软件即可；第三步：软件设置1.登陆软件；初次登陆管理软件时，可以选择默认的888888登陆，密码为空；2.系统设置进入软件后，在左边的菜单栏可以看到点击进入：通讯端口：485转换器所使用的电脑COM口；ID卡系统：如果系统采用ID卡，需勾选此项；一卡通发行器：IC卡系统时如配置了发卡器时选择；控制机或临时卡计费器：控制机：如果是通过出入口读卡器来发卡，则选择此项，并正确设置地址，比如入口为1，出口为2；临时卡计费器：可选设备；IC卡区号：当系统使用IC卡时，默认扇区不可更改；3.机号设置在软件上方的菜单栏，可以看到机号设置/车场机号，点击进入；按上图所示，增加两个编号的道口；3.智能车场设置在软件左边的菜单栏，点击进入输入密码123456点确定进入车场设置：3.1车道设置；因为系统是一进一出，所以增加两个车道，如上图所示；车道类型：入口或者出口；出入口名称：可自定义；控制机号：指主控板的ID号，主控板通电时语音会提示该控制板的ID号；开闸机号：发送开闸指令的控制板ID号；开闸方式：入口通常设为全部自动开闸；如果有临时停车收费，则出口设为临时卡确定开闸，收费后通过软件开闸放行；视频卡编号：有图像对比功能时，出入口摄像机所使用的视频卡通道号；大小车场：停车场类别；出卡机：如果有自动出卡机，则勾选此项；是否监控：无车辆进出时，是否在线监控出入口摄像机的实时画面；检测卡口：选择是在入口可以检测卡片信息还是出口检测卡片信息；临时卡计费器具有此功能；3.2图像对比设置如果具有图像对比功能，则按照上图中设定即可；视频卡信号为：天敏VC4000；图片保存日期：时间可调，单位为天；图片存储路径：可自定义；图像亮度：可调；图像分辨率：可调；3.3ID卡系统设置如果使用ID卡，则需要按照上图所示进行设置；3.4语音/显示屏设置可根据需要选择功能；3.5其他设置根据需要进行相关功能选择；3.6控制设置在智能车场界面的左边菜单栏，打开控制设置菜单；3.6.1加载时间选择入口或者出口，把管理电脑上的时间加载到出入口控制板，使系统时间同步；3.6.2收费标准设置本停车场系统内置了四种收费模式：北京收费标准、南京收费标准、广州收费标准、深圳收费标准等几种供选择，也可以选择默认标准进行收费设置；首先需要对票箱内出入口控制板进行拨码设定：然后在车场设置的收费相关设置中选择相应收费标准；最后在控制设置的收费标准中进行具体设置；3.6.3控制机清空注意：此功能仅在控制板内部数据混乱或者测试完成后使用，此操作可以清除控制机内加载的时间信息、收费标准、卡片信息等等，清空后需要重新加载；3.6.4控制机显示屏设置可以自己设定显示屏需要显示的文字；第四步：添加操作员如果岗亭收费人员有多个时，系统管理员可以添加多个操作员，每个操作员使用分配的用户名和密码登陆系统对停车场系统进行相关操作；点击软件界面左边菜单栏中的人事管理；进入人事信息管理；点击“添加”按钮添加操作员；人员编号：必须为以8开头的5位数字，比如图中所示80002；现任职务：选择操作员；其他内容可以自己定义；添加成功后，登陆管理软件时，就可以选择不同的操作员登陆；第五步：发卡如果没有配置临时卡计费器的话，可以在入口或者出口的读卡器上刷卡进行发卡；点击发行卡片进入发卡界面；在读卡器上刷卡，刷卡成功，卡片号码会显示在上图界面中，选择人员编号，车场卡类如临时卡，月租卡等等，如果是月租卡，需要在人事信息中添加持卡人的个人信息；自定义月租卡的有效期；系统支持单张卡片发行以及批量发行临时卡片；发卡成功后，需要进入智能车场下载卡号，卡片才能正常刷卡进出；卡片挂失、退卡、改卡等操作，详细请参考软件操作说明书；第六步：在线监控注意：ID卡系统，必须打开软件的在线监控，才能实现临时卡收费，不打开此界面，语音提示：系统禁止读卡；月租卡则无此限制；空闲时，上面的两个视频窗口显示入口和出口摄像机的图像，当车辆入场刷卡时，入口摄像机对车辆进行图像抓拍，出场刷卡时再次抓拍图像，下面的两个视频窗口显示入场抓拍图片和出场抓拍图片，工作人员人工比对两幅图片是否一致，可有效防止盗车；在线监控界面下，可以实现操作人员的换班登陆；点击换班登陆，选择用户名后输入相应的密码实现换班；第七步：报表查询系统具有多种报表查询功能，如发卡报表、收费报表、月卡延期报表等等，详细操作请参考软件使用说明书；第八步：数据库备份和还原系统在日常使用中，最好能够定期对数据库进行备份操作，当管理电脑出现操作系统故障重新安装操作系统后，可以快速恢复到备份时的运行状态，不需要每一步重新设置；点击备份数据；设定备份数据库文件的名称以及备份路径后点确定即可执行数据库备份操作；打开SQL的企业管理器找到停车场系统所使用的数据库；在数据库上点鼠标右键选择所有任务，选择还原数据库；要还原的第一个备份中选择最新的备份文件名称，然后点确定即可把数据还原到停车场管理系统的数据库当中；。

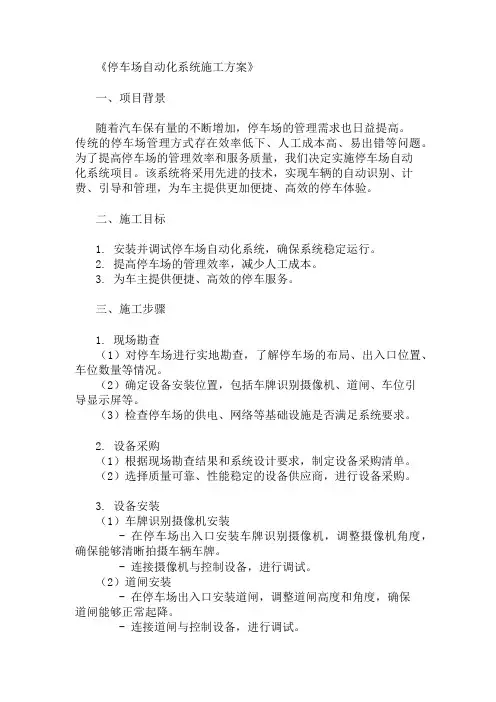

《停车场自动化系统施工方案》一、项目背景随着汽车保有量的不断增加，停车场的管理需求也日益提高。

传统的停车场管理方式存在效率低下、人工成本高、易出错等问题。

为了提高停车场的管理效率和服务质量，我们决定实施停车场自动化系统项目。

该系统将采用先进的技术，实现车辆的自动识别、计费、引导和管理，为车主提供更加便捷、高效的停车体验。

二、施工目标1. 安装并调试停车场自动化系统，确保系统稳定运行。

2. 提高停车场的管理效率，减少人工成本。

3. 为车主提供便捷、高效的停车服务。

三、施工步骤1. 现场勘查（1）对停车场进行实地勘查，了解停车场的布局、出入口位置、车位数量等情况。

（2）确定设备安装位置，包括车牌识别摄像机、道闸、车位引导显示屏等。

（3）检查停车场的供电、网络等基础设施是否满足系统要求。

2. 设备采购（1）根据现场勘查结果和系统设计要求，制定设备采购清单。

（2）选择质量可靠、性能稳定的设备供应商，进行设备采购。

3. 设备安装（1）车牌识别摄像机安装- 在停车场出入口安装车牌识别摄像机，调整摄像机角度，确保能够清晰拍摄车辆车牌。

- 连接摄像机与控制设备，进行调试。

（2）道闸安装- 在停车场出入口安装道闸，调整道闸高度和角度，确保道闸能够正常起降。

- 连接道闸与控制设备，进行调试。

（3）车位引导显示屏安装- 在停车场内安装车位引导显示屏，显示剩余车位数量和位置信息。

- 连接显示屏与控制设备，进行调试。

（4）控制设备安装- 在停车场管理室安装控制设备，包括服务器、交换机、管理软件等。

- 连接控制设备与各设备，进行调试。

4. 系统调试（1）进行设备单体调试，检查各设备的功能是否正常。

（2）进行系统联调，测试整个停车场自动化系统的运行情况。

（3）对系统进行优化调整，确保系统稳定运行。

5. 培训与验收（1）对停车场管理人员进行系统操作培训，确保管理人员能够熟练掌握系统操作方法。

（2）组织相关人员进行系统验收，确保系统符合设计要求和国家规范。

停车场管理系统操作说明书停车场管理系统操作说明书版本:正式版V1.00目录一．停车场设备图解说明....................................................................................................................... .......... - 3 -二、操作人员工作内容与流程....................................................................................................................... .. - 7 -1、中心管理人员在管理中心(7)2、中心管理人员在出入口(8)3、出入口值班人员(9)三、停车场管理软件.................................................................................................................... .................... - 9 -1、登入系统(9)2、收费操作说明(11)3、当班信息操作说明(12)4、事件处理(13)5、收费记录查看(14)6、进出记录查看(15)7、场内记录查看(16)8、入场补登记(17)9、强行起杆(18)10、人工收费(18)四、收费员注意事项.................................................................................................................... .................. - 19 -五、停车场系统常见故障及排除................................................................................................................... - 19 -故障现象1：不能打开软件，打开时弹出数据库连接设置(19) 故障现象2：出卡机不能出卡（同一辆车只能取一张卡）。

智能停车场管理系统操作手册第一章概述 (3)1.1 系统简介 (4)1.2 功能特点 (4)1.2.1 车牌识别 (4)1.2.2 电子支付 (4)1.2.3 智能导航 (4)1.2.4 车位管理 (4)1.2.5 数据统计与分析 (4)1.2.6 安全监控 (4)1.2.7 系统集成 (4)1.2.8 用户权限管理 (4)1.2.9 远程控制 (5)第二章系统安装与配置 (5)2.1 硬件安装 (5)2.1.1 安装准备 (5)2.1.2 控制器安装 (5)2.1.3 读卡器安装 (5)2.1.4 摄像头安装 (5)2.2 软件安装 (5)2.2.1 安装准备 (5)2.2.2 安装过程 (6)2.3 参数配置 (6)2.3.1 基本参数配置 (6)2.3.2 人员权限配置 (6)2.3.3 车牌识别配置 (6)2.3.4 系统监控配置 (6)第三章用户注册与权限管理 (6)3.1 用户注册 (7)3.1.1 注册流程 (7)3.1.2 注册注意事项 (7)3.2 权限分配 (7)3.2.1 权限等级 (7)3.2.2 权限分配流程 (7)3.2.3 权限变更 (7)3.3 用户管理 (8)3.3.1 用户查询 (8)3.3.2 用户禁用与启用 (8)3.3.3 用户信息修改 (8)3.3.4 用户注销 (8)第四章车辆入场管理 (8)4.1 车牌识别 (8)4.1.2 操作流程 (8)4.1.3 注意事项 (8)4.2 入场确认 (8)4.2.1 功能概述 (9)4.2.2 操作流程 (9)4.2.3 注意事项 (9)4.3 车辆信息记录 (9)4.3.1 功能概述 (9)4.3.2 操作流程 (9)4.3.3 注意事项 (9)第五章车辆出场管理 (9)5.1 车牌识别 (9)5.1.1 车牌识别系统概述 (9)5.1.2 车牌识别流程 (9)5.1.3 注意事项 (10)5.2 费用计算 (10)5.2.1 费用计算规则 (10)5.2.2 费用计算流程 (10)5.2.3 注意事项 (10)5.3 出场确认 (10)5.3.1 出场确认流程 (10)5.3.2 注意事项 (10)第六章停车费用管理 (11)6.1 费用标准设置 (11)6.1.1 概述 (11)6.1.2 设置流程 (11)6.1.3 注意事项 (11)6.2 费用查询 (11)6.2.1 概述 (11)6.2.2 查询流程 (11)6.2.3 注意事项 (11)6.3 费用结算 (12)6.3.1 概述 (12)6.3.2 结算流程 (12)6.3.3 注意事项 (12)第七章车位管理 (12)7.1 车位信息录入 (12)7.1.1 功能概述 (12)7.1.2 操作步骤 (12)7.1.3 注意事项 (12)7.2 车位状态监控 (13)7.2.1 功能概述 (13)7.2.2 操作步骤 (13)7.3 车位分配 (13)7.3.1 功能概述 (13)7.3.2 操作步骤 (13)7.3.3 注意事项 (13)第八章系统维护与故障处理 (14)8.1 系统升级 (14)8.1.1 升级准备 (14)8.1.2 升级流程 (14)8.1.3 升级注意事项 (14)8.2 故障排查 (14)8.2.1 故障分类 (14)8.2.2 故障排查流程 (14)8.2.3 故障排查方法 (15)8.3 故障处理 (15)8.3.1 软件故障处理 (15)8.3.2 硬件故障处理 (15)8.3.3 人工操作失误处理 (15)第九章安全管理 (15)9.1 视频监控 (15)9.1.1 功能概述 (15)9.1.2 操作步骤 (16)9.2 安全预警 (16)9.2.1 功能概述 (16)9.2.2 操作步骤 (16)9.3 事件处理 (16)9.3.1 功能概述 (16)9.3.2 操作步骤 (16)第十章数据统计与分析 (17)10.1 车流量统计 (17)10.1.1 统计方法 (17)10.1.2 统计结果展示 (17)10.2 收入统计 (17)10.2.1 统计方法 (17)10.2.2 统计结果展示 (17)10.3 数据分析 (18)10.3.1 车流量与收入关系分析 (18)10.3.2 车流量分布分析 (18)10.3.3 收入结构分析 (18)第一章概述1.1 系统简介智能停车场管理系统，是一种基于现代电子信息技术、计算机技术、网络通信技术和智能控制技术，为实现停车场高效、安全、便捷管理而研发的高科技产品。

停车场收费管理系统使用手册————————————————————————————————作者：————————————————————————————————日期：一、系统概述 (2)二、系统拓扑图 (4)2.1、标准一进一出系统拓扑图 (4)2.2、标准多进多出系统拓扑图 (5)三、系统接线图 (6)3.1、大主控板接线图 (6)3.2、小主控板接线图 (7)3.3、出入口集成板接线图 (8)3.4、临时卡计费器、发卡器接线图 (9)四、设备安装布线图 (10)4.1、安装位置及管线图（安全岛模式） (10)4.2、安装位置及管线图（共用一台道闸模式） (10)五、系统功能介绍 (11)六、硬件设置（控制机机号设置、主要功能设置） (13)七、软件使用说明 (14)7.1电脑配置要求 (14)7.2 SQL SERVER 2000数据库安装说明 (14)7.3停车场管理系统V6.8软件安装说明 (18)7.4系统管理软件数据库的建立 (24)7.5系统管理软件的配置要求： (25)7.6系统管理软件启动、登陆、基本设置： (26)7.7系统软件功能说明： (35)1.车场设置向导 (35)2、数据维护 (37)3、IC卡管理（IC卡发行、充值、延期、退款、挂失、解挂、初始化） (38)4、ID卡管理（ID卡发行、延期、退卡、挂失解挂） (43)5、车场管理（车场设置、收费设置、ID卡系统、图像对比、其它设置） (46)6、监控管理（在线监控、退出车场） (52)7、联机操作（控制机设置、提取手持机记录） (57)8、查询报表 (62)八、系统调试 (70)九、常见问题及解决方法 (76)十、保养与维护 (79)前言因为技术不断进步，研发永无止境。

因此我们智能停车场一卡通软件会经常更新，所以后续每个版本在功能上都会较之前版本有些差异,具体版本新功能新特性请以当前实际版本功能为准。

本说明书仅以做参考。

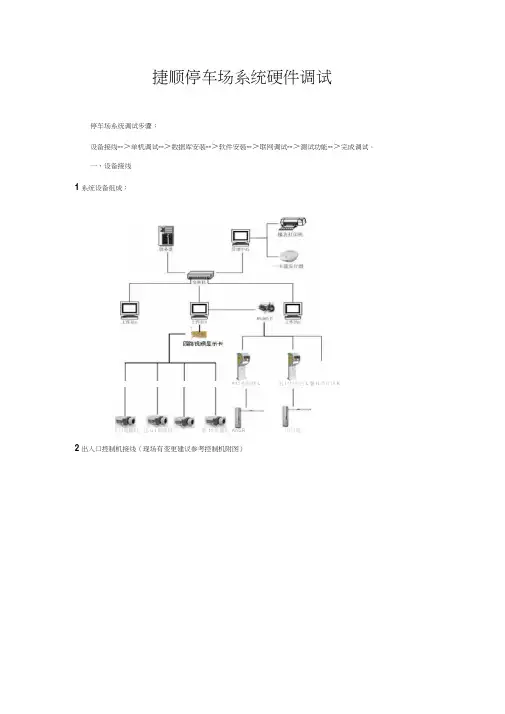

捷顺停车场系统硬件调试停车场系统调试步骤：设备接线-->单机调试-->数据库安装-->软件安装-->联网调试-->测试功能-->完成调试。

一、设备接线1系统设备组成：2出入口控制机接线（现场有变更建议参考控制机附图）说明：上图为P19菲尼克斯端子主要接线口：A、10、11接地感线圈B、2、3、4、5、6、7接道闸隔离板J4对应的开、关、停、开到位、关到位、GND，若使用RS485开闸则只需接GND、12V、道闸RS485A、道闸RS485BC、8、9接485转换器的A(485+、)B(485-)3道闸隔离板接线A、作用该板实现停车场控制电平控制信号与数字道闸之间的光电隔离，且具有道闸RS485接口的隔离及防雷保护的功能，可有效的减少、消除道闸通过地线环路对控制机电源及信号干扰，并增强道闸RS485接口的抗雷击、干扰能力。

B、接线方法见下图（有两种接线方式，一种为电平开闸模式，只需将图中接带※标识的端子即可，适用于所有道闸，另一种为RS485模式，只需接不带※标识的端子，只用于数字道闸）123J112345678J3123456J4道闸485隔离板JSPJ0104接线图485A 485B PGNDVDD GND2OpdIn CldIn OpenOut CloseOutTA TBO p e n C l o s eO p d C l d +12V G N D 1接控制机道闸控制485A接控制机道闸控制485B接大地*接车场控制机O P E N *接车场控制机C L O S E *接车场控制机开到位*接车场控制机关到位*接车场控制机+12V *接车场控制机G N D接道闸V D D 接道闸G N D *接道闸O P EN *接道闸C LO SE *接道闸开到位*接道闸关到位接道闸R S 485A 接道闸R S 485BJSPJ0104（2008.05.26）备注：1、该板主要实现道闸RS485隔离、防雷，2、D4为电源指示灯，D2为正在通讯的3、接大地线务必保证可靠接地。

智慧停车场管理系统简易使用说明书目录一、管理端使用 (3)登录系统 (3)修改密码 (4)1、如何管理操作员 (4)1.1操作员 (4)1.2角色管理 (6)1.3权限设置 (7)2、基本资料管理 (7)2.1 车场管理 (8)2.2 区域管理 (8)2.3 岗亭管理 (9)2.4 通道管理 (10)2.5 车辆资料 (11)2.6 一位多车管理 (13)2.7 车类管理 (14)2.8 车型管理 (15)二、收费端使用 (16)1、启动 (16)1.1 用户登陆 (16)2、收费管理界面 (16)2.1系统设置 (16)2.2常用工具 (18)2.3 界面释疑 (20)mysql版本软件安装流程1.软件一般发送采用压缩包形式，收到软件之后第一步解压出来2.首先安装管理端，双击打开然后直接点击立即安装碰到这个黑框时，不要去进行关闭或者其它操作，等待几秒钟即可安装完成这个时候可以点击启动程序了打开软件之后点击数据库配置，服务器名称，数据库，用户名，密码都是默认的不需要修改，然后点击创建数据库新项目就点击本地创建数据库公司小区账号密码都是可以自己设置的之后点击确定就能在管理端界面登录了从平台下载数据操作也是首先创一个数据库创建成功后出来这个点击从平台创建弹出这个之后输入平台服务地址，端口，代理编码（需要找管理员提供）之后点击开始下载最后是老版本更新，首先需要在那边备份数据库，然后在这边点击从备份数据库创建在磁盘中找到之前备份的数据库即可一、管理端使用双击桌面智慧停车场管理系统快捷方式图标“ ”，会弹出登录界面（否则请检查数据库连接）。

默认的系统管理员帐号为“adminxxx”，密码为“888888”，单击<登录>按钮进入系统。

登录系统登录系统后通过菜单栏依次展开［权限管理/用户管理/修改密码］，可以修改当前操作员的密码。

强烈建议在正式启用系统后修改系统默认的管理员密码。

如何管理操作员系统中存在一个默认的操作员，登陆名为adminxxx.登录系统后，需要修改默认密码并根据使用系统的不同角色来创建新的操作员，并对操作员授予系统权限。

第一步：接线收到停车场设备之后，第一步要做的工作就是接线，需要接的线有220V强电线以及RS485通讯线、控制板开闸信号线三种；1.220V强电线；票箱的空开已经引出了2根线，红色和黑色，接市电220V；2.RS485通讯线；管理软件和停车场控制板通讯，通讯方式为RS485；可以分别从入口和出口票箱的485A和485B通讯端口引一条RVVP2×0.5的线到管理电脑后接到通讯转换器；3.控制板开闸信号线；入口控制板的OPEN+-引一根RVV2×0.5的线到入口道闸主板的相应起闸接线端口；出口控制板的OPEN+-引一根RVV2×0.5的线到出口道闸主板的相应起闸接线端口；第二步：设备通电票箱通电后，入口票箱语音会提示：欢迎使用入口1号；出口票箱语音会提示：欢迎使用出口2号；第三步：在管理电脑上安装SQL数据库和停车场管理软件；1.安装SQL数据库；如果管理电脑使用的是WinXP的操作系统，那么需要安装SQL个人版，安装过程中，有两个地方需要选择下图中指定项，其他处默认即可；1.1选择使用本地系统账户1.2身份验证模式选择混合验证模式并勾选空密码2.安装停车场管理软件直接运行安装程序安装停车场管理软件即可；第三步：软件设置1.登陆软件；初次登陆管理软件时，可以选择默认的888888登陆，密码为空；2.系统设置进入软件后，在左边的菜单栏可以看到点击进入：通讯端口：485转换器所使用的电脑COM口；ID卡系统：如果系统采用ID卡，需勾选此项；一卡通发行器：IC卡系统时如配置了发卡器时选择；控制机或临时卡计费器：控制机：如果是通过出入口读卡器来发卡，则选择此项，并正确设置地址，比如入口为1，出口为2；临时卡计费器：可选设备；IC卡区号：当系统使用IC卡时，默认扇区不可更改；3.机号设置在软件上方的菜单栏，可以看到机号设置/车场机号，点击进入；按上图所示，增加两个编号的道口；3.智能车场设置在软件左边的菜单栏，点击进入输入密码123456点确定进入车场设置：3.1车道设置；因为系统是一进一出，所以增加两个车道，如上图所示；车道类型：入口或者出口；出入口名称：可自定义；控制机号：指主控板的ID号，主控板通电时语音会提示该控制板的ID号；开闸机号：发送开闸指令的控制板ID号；开闸方式：入口通常设为全部自动开闸；如果有临时停车收费，则出口设为临时卡确定开闸，收费后通过软件开闸放行；视频卡编号：有图像对比功能时，出入口摄像机所使用的视频卡通道号；大小车场：停车场类别；出卡机：如果有自动出卡机，则勾选此项；是否监控：无车辆进出时，是否在线监控出入口摄像机的实时画面；检测卡口：选择是在入口可以检测卡片信息还是出口检测卡片信息；临时卡计费器具有此功能；3.2图像对比设置如果具有图像对比功能，则按照上图中设定即可；视频卡信号为：天敏VC4000；图片保存日期：时间可调，单位为天；图片存储路径：可自定义；图像亮度：可调；图像分辨率：可调；3.3ID卡系统设置如果使用ID卡，则需要按照上图所示进行设置；3.4语音/显示屏设置可根据需要选择功能；3.5其他设置根据需要进行相关功能选择；3.6控制设置在智能车场界面的左边菜单栏，打开控制设置菜单；3.6.1加载时间选择入口或者出口，把管理电脑上的时间加载到出入口控制板，使系统时间同步；3.6.2收费标准设置本停车场系统内置了四种收费模式：北京收费标准、南京收费标准、广州收费标准、深圳收费标准等几种供选择，也可以选择默认标准进行收费设置；首先需要对票箱内出入口控制板进行拨码设定：然后在车场设置的收费相关设置中选择相应收费标准；最后在控制设置的收费标准中进行具体设置；3.6.3控制机清空注意：此功能仅在控制板内部数据混乱或者测试完成后使用，此操作可以清除控制机内加载的时间信息、收费标准、卡片信息等等，清空后需要重新加载；3.6.4控制机显示屏设置可以自己设定显示屏需要显示的文字；第四步：添加操作员如果岗亭收费人员有多个时，系统管理员可以添加多个操作员，每个操作员使用分配的用户名和密码登陆系统对停车场系统进行相关操作；点击软件界面左边菜单栏中的人事管理；进入人事信息管理；点击“添加”按钮添加操作员；人员编号：必须为以8开头的5位数字，比如图中所示80002；现任职务：选择操作员；其他内容可以自己定义；添加成功后，登陆管理软件时，就可以选择不同的操作员登陆；第五步：发卡如果没有配置临时卡计费器的话，可以在入口或者出口的读卡器上刷卡进行发卡；点击发行卡片进入发卡界面；在读卡器上刷卡，刷卡成功，卡片号码会显示在上图界面中，选择人员编号，车场卡类如临时卡，月租卡等等，如果是月租卡，需要在人事信息中添加持卡人的个人信息；自定义月租卡的有效期；系统支持单张卡片发行以及批量发行临时卡片；发卡成功后，需要进入智能车场下载卡号，卡片才能正常刷卡进出；卡片挂失、退卡、改卡等操作，详细请参考软件操作说明书；第六步：在线监控注意：ID卡系统，必须打开软件的在线监控，才能实现临时卡收费，不打开此界面，语音提示：系统禁止读卡；月租卡则无此限制；空闲时，上面的两个视频窗口显示入口和出口摄像机的图像，当车辆入场刷卡时，入口摄像机对车辆进行图像抓拍，出场刷卡时再次抓拍图像，下面的两个视频窗口显示入场抓拍图片和出场抓拍图片，工作人员人工比对两幅图片是否一致，可有效防止盗车；在线监控界面下，可以实现操作人员的换班登陆；点击换班登陆，选择用户名后输入相应的密码实现换班；第七步：报表查询系统具有多种报表查询功能，如发卡报表、收费报表、月卡延期报表等等，详细操作请参考软件使用说明书；第八步：数据库备份和还原系统在日常使用中，最好能够定期对数据库进行备份操作，当管理电脑出现操作系统故障重新安装操作系统后，可以快速恢复到备份时的运行状态，不需要每一步重新设置；点击备份数据；设定备份数据库文件的名称以及备份路径后点确定即可执行数据库备份操作；打开SQL的企业管理器找到停车场系统所使用的数据库；在数据库上点鼠标右键选择所有任务，选择还原数据库；要还原的第一个备份中选择最新的备份文件名称，然后点确定即可把数据还原到停车场管理系统的数据库当中；。
