旋风除尘器资料.

旋风除尘器资料

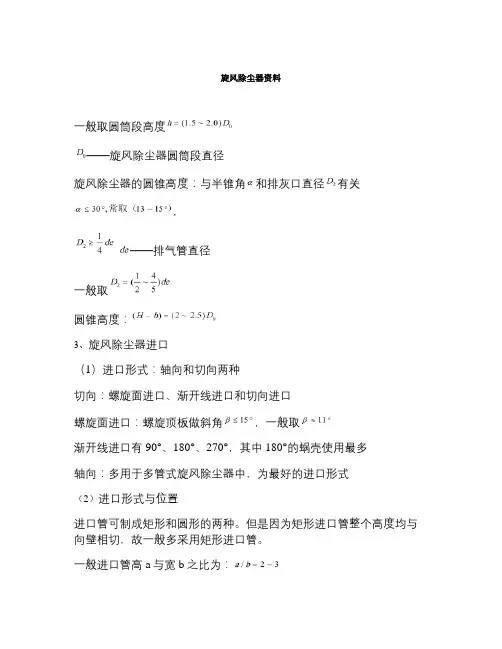

一般取圆筒段高度
——旋风除尘器圆筒段直径
旋风除尘器的圆锥高度：与半锥角和排灰口直径有关
，
——排气管直径
一般取
圆锥高度：
3、旋风除尘器进口
（1）进口形式：轴向和切向两种
切向：螺旋面进口、渐开线进口和切向进口
螺旋面进口：螺旋顶板做斜角，一般取
渐开线进口有90°、180°、270°，其中180°的蜗壳使用最多
轴向：多用于多管式旋风除尘器中，为最好的进口形式
（2）进口形式与位置
进口管可制成矩形和圆形的两种。

但是因为矩形进口管整个高度均与向壁相切，故一般多采用矩形进口管。

一般进口管高a与宽b之比为：
水平进管：有在顶盖下方、有与顶盖相平
4、排气管
一定范围内，排气管直径越小，则除尘效率越高，压降越大常取
排气管插入深度
项目比例关系项目比例关系
D0 ——h （1.5~2D0
b (0.2~0.25D0 H-h （2~2.5）D0
a (0.4~0.75D0 D2 （0.15~0.4）D0
de (0.3~0.5D0 α13°~15°
hc (0.3~0.75D0
如高效旋风除尘器主要尺寸比例：
如通用旋风除尘器主要尺寸比例。

•有0一6 •锅炉，0. •理烟气0 =
m3/h，0排 •
2000：kg率/m度3T，180粒度8，分浓布度见5 表2体，性要质8求、效76粉率5＞008005%尘密, 设9 计旋风
除尘=器。
9度91ρp = 99
2. 初定入口风速： 18m/s； 3. 确定入口断面积、进气管宽和高 :
A=Q/3600Vc ，=0.077m2 ，取尺寸比H/W=2.5 ， A=HW， 所以H=0.42m ， W=0. 18m
2)螺栓孔距确定
需满足JB/ZQ4248-86 。如螺栓直径为8mm ，孔距大于28mm 。对于旋风 除尘器法兰 ， 总满足 。故可视法兰尺寸而定 ，见法兰设计图
3)孔径确定
采用通孔 。10~ 15mm
4)螺栓直径、长度及螺纹长度的确定（C级全螺纹） 考虑时间关系 ，不作受力分析 。螺栓直径视孔径而定 ，GB5277-85 。选
将分割径代入筛分理论效率公式 ，将所计算的 分级效率填入表中 。其总效率为
因ηT ＞85%，故满足设计要求。
八 、压力损失估算
压力损失取上限 ，旋风除尘器阻力近似为1300Pa。
九、结构设计
1.外形图的画法
1020 6 5
技术要求
7 壳体均采用6mm厚Q235-A钢板制作采取连续焊
接 ，器外表面刷铁红防锈底漆一遍 ，完全干后
A.蜗壳的画法
1)蜗壳出口断面 寸确定
出口风速：v ＝12 15m/s abv ＝Q ，取a ＝b；
a ＝（Q/v）1/2 ＝〔5000/（15×3600）〕 1/2 ＝ 0.304~0.340 取a ＝b ＝320mm 2)确定偏心距 考虑焊接方便 ，蜗壳出口内壁距旋风出气管20mm， 于是中心线到出口蜗壳出口内壁距半径： r ＝230mm，

旋风除尘器目录1.旋风除尘器来源2.什么叫旋风除尘器3.旋风除尘器的组成4.旋风除尘器的特点5.旋风除尘器的分类6.旋风除尘器的用途7.影响旋风除尘器除尘效率的因素8.旋风除尘器的正确操作9.旋风除尘器的维护10.旋风除尘器故障排除11.附加内容1.旋风除尘器旋风除尘器于1885年开始使用，是除尘装置的一类。

除沉机理是使含尘气流作旋转运动，借助于离心力降尘粒从气流中分离并捕集于器壁，再借助重力作用使尘粒落入灰斗。

2.什么叫旋风除尘器旋风除尘器是除尘装置的一类。

旋风除尘器是利用气流经过一特制之气室（旋风器）产生旋转利用，而气流中的尘粒经过气流的旋转而产生离心力，此时气流速度变慢，因此尘粒与空气在旋转器内产生分离作用，亦即尘粒集中于旋风器内，使排出都为清净空气。

本设备有单筒及多桶各类规格，是中央集尘系统初端之粉尘收集器。

图解旋风除尘器工作原理3.旋风除尘器的组成普通旋风除尘器是由进气管、排气管、圆筒体、圆锥体和灰斗组成。

1.构造简单、没有运动部件：操作简便、维护容易。

2.不须特别基楚工事、室内外可使用3. 除尘器敷设耐磨、耐腐蚀内衬后，可用以净化含高腐蚀性粉尘的烟气。

4.可干法清灰，可用以回收有价值的粉尘；5.价格便宜，维护方便等优点，是工业应用较广泛的除尘设备之一⏹①高效旋风除尘器，其筒体直径较小，用来分离较细的粉尘，除尘效率在95%以上；⏹②大流量旋风除尘器，筒体直径较大，用于处理很大的气体流量，其除尘效率为50-80%以；⏹③通用型旋风除尘器，处理风量适中，因结构形式不同，除尘效率波动在70-85%之间，⏹④防爆型旋风除尘器，本身带有防爆阀，具有防爆功能。

⏹根据结构形式，可分为长锥体、圆筒体、扩散式、旁路型。

⏹按组合、安装情况分为内旋风除尘器、外旋风除尘器、立式与卧式以及单筒与多管旋风除尘器。

⏹按气流导入情况，气流进入旋风除尘后的流路路线，以及带二次风的形式可概括地分为以下两种：⏹①切流反转式旋风除尘器②轴流式旋风除尘器适用行业：电子业、制鞋、木业、食品、饲料、皮革、化工、橡胶、塑料、研磨、农业、医业、表面处理、电子、半导体、机械加工，冶金建材，铸造，矿山，水泥，采掘的粉尘粗、中级净化……等。

旋风除尘器工作原理旋风除尘器是一种常见的空气净化设备，广泛应用于工业生产、环境保护等领域。

它通过利用旋风力学原理，将气体中的颗粒物分离出来，从而达到除尘的效果。

下面将详细介绍旋风除尘器的工作原理。

一、工作原理概述旋风除尘器的工作原理基于离心力和惯性分离原理。

当含有颗粒物的气体进入旋风除尘器后，气流在旋风分离器内形成旋转的涡流，由于离心力的作用，颗粒物被分离出来，而干净的气体则从旋风除尘器的顶部排出。

二、设备结构旋风除尘器主要由进气管、旋风分离器、排气管、废气出口、灰斗等组成。

1. 进气管：将含有颗粒物的气体引入旋风除尘器。

2. 旋风分离器：是旋风除尘器的核心部件，由圆筒形的壳体和圆锥形的底部组成。

进气管连接到旋风分离器的顶部，废气出口连接到旋风分离器的侧面，干净的气体从旋风分离器的顶部排出。

3. 排气管：用于排放干净的气体。

4. 废气出口：用于排放分离出的颗粒物。

5. 灰斗：用于收集和存储分离出的颗粒物。

三、工作过程旋风除尘器的工作过程可以分为以下几个步骤：1. 进气管引入含有颗粒物的气体：气体通过进气管进入旋风除尘器。

2. 形成旋转涡流：进入旋风分离器后，气体在圆筒形壳体内形成旋转的涡流。

3. 离心力作用：由于涡流的旋转，离心力使得颗粒物向外移动，沿着壳体内壁运动。

4. 颗粒物分离：由于惯性作用，颗粒物无法跟随气流弯曲，而被离心力分离出来，沿着圆锥形底部滑落至灰斗。

5. 干净气体排出：经过颗粒物分离后，干净的气体从旋风分离器的顶部排出，通过排气管排放到外部环境。

6. 颗粒物处理：分离出的颗粒物通过废气出口排放到灰斗中，可以定期清理或处理。

四、工作原理优势旋风除尘器具有以下几个优势：1. 高效除尘：由于离心力和惯性分离原理的作用，旋风除尘器能够高效地分离出颗粒物，使气体达到较高的净化效果。

2. 体积小：相比其他除尘设备，旋风除尘器体积相对较小，占用空间少。

3. 无需动力驱动：旋风除尘器的工作原理基于气流的旋转，无需额外的动力驱动，节省能源。
