旋风除尘器实验原理
随着工业化进程的加速，大量的工业废气和粉尘排放给环境带来了严重的污染。为了减少这种污染，人们发明了各种各样的除尘设备。其中，旋风除尘器是一种常用的除尘设备，它的原理是利用旋转气流将粉尘分离出来。本文将介绍旋风除尘器的实验原理。
一、旋风除尘器的结构
旋风除尘器主要由进气口、旋风室、出气口、底部排灰口等组成。进气口将含有粉尘的气体引入旋风室，旋风室内的气流被加速并形成旋转气流，粉尘在旋转气流的作用下被分离出来，而干净的气体则从出气口排出。底部排灰口用于清除旋风室内积累的粉尘。
二、旋风除尘器的实验原理
为了验证旋风除尘器的分离效果，我们进行了以下实验。
实验器材：旋风除尘器、气泵、粉尘发生器、电子天平、测速仪。
实验步骤：
1.将旋风除尘器放置在实验台上，并将进气口连接到气泵。
2.将粉尘发生器放置在旋风除尘器的进气口前方，通过气泵将含有粉尘的气体引入旋风室。
3.在旋风除尘器的出气口处放置测速仪，测量出气口处的气流速度。
4.在旋风除尘器的底部排灰口处放置电子天平，测量旋风室内积累的粉尘重量。
实验结果：
在实验过程中，我们发现旋风除尘器的分离效果非常好。经过一段时间的实验，旋风室内积累的粉尘重量明显增加，而出气口处的气流速度几乎没有变化。这表明，旋风除尘器能够有效地将粉尘分离出来，保证出气口处的气体干净。
三、旋风除尘器的应用
旋风除尘器广泛应用于各种工业领域，如水泥、石化、冶金、化工等。它可以有效地减少工业废气和粉尘的排放，保护环境，提高生产效率。
旋风除尘器是一种非常实用的除尘设备，它的分离效果非常好，可以有效地减少工业废气和粉尘的排放。通过实验，我们验证了旋风除尘器的分离效果，为其应用提供了科学依据。
引导文9
引导文9
旋风除尘器制作、调试
任务 设计并制作旋风除尘器小试设备，并进行简单调试
学习情境1 设计并制作旋风除尘器小试设备，并进行简单调试 学习领域 污染物控制与治理
班 级 姓 名
学习小组 工作时间 4学时
任务描述
通过本学习情境的学习，要求能够做到：
1、掌握旋风除尘器结构原理；
2、能设计旋风除尘器；
3、会使用部分工具，制作简单设备；
4、培养团队合作精神。
一、资讯阶段
1、指出下列沉降设备类型及结构特点
2、旋风除尘器有哪些类型。
二、计划与决策
1、旋风除尘器设计计算
2、旋风除尘器调试注意事项
三、实施
1、填写领料单并领取用料和工具
表5 废水处理厂隔栅故障排除领料单 领料单编号：
领料人姓名： 用料用途： 领料日期：
材料名称及数量
工具名称及数量
丢失/损坏情况
保管员： 领料日期：
2、实际操作
请同学们根据项目组所计算出的旋风除尘器各部分尺寸，制作旋风除尘器小试设备，评价制作效果。
3、旋风除尘器小试设备调试
用粉笔灰作为粉尘，调试每个项目组自制的设备，评价调试效果。
四、检查与评估
学 生 自 评 表
学习领域 污染物控制与治理 项目名称 水平台规范操作
学生姓名 实际得分 标准分值
计划与决策
是否查询了相关资料 5
是否确定了规范操作步骤 8
行动方式方法是否有意义 2
是否考虑了安全和劳动保护措施 3
是否考虑了文明检修 3
实 施
会设计旋风除尘器 20
能用工具制作设备 20
能规范调试旋风除尘器 20
工具收拾整齐 8
检查与评估
是否能如实填报自评结果 3
是否能认真描述困难、错误和修改内容 4
对自己的工作评价情况 2
是否总结了运行效果 2
合计得分 100
学生签名
教师签名
对规定时间的把握 □超时 □准时 □ 延时

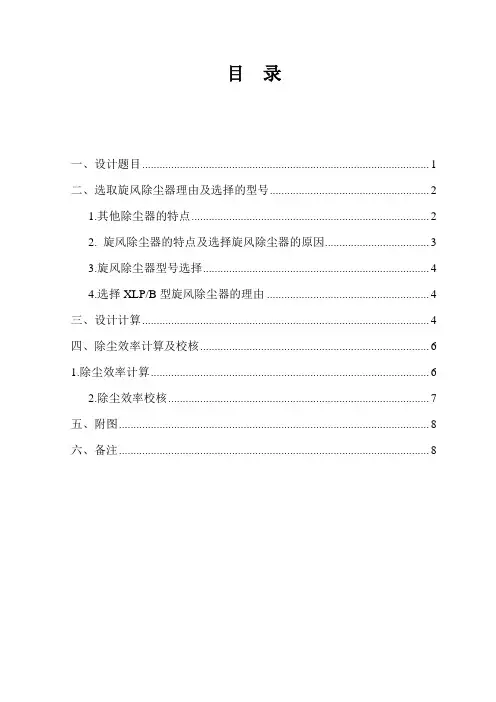

目 录
一、设计题目 ................................................................................................... 1
二、选取旋风除尘器理由及选择的型号 ....................................................... 2
1.其他除尘器的特点 .................................................................................. 2
2. 旋风除尘器的特点及选择旋风除尘器的原因 .................................... 3
3.旋风除尘器型号选择 .............................................................................. 4
4.选择XLP/B型旋风除尘器的理由 ........................................................ 4
三、设计计算 ................................................................................................... 4
四、除尘效率计算及校核 ............................................................................... 6
1.除尘效率计算 ................................................................................................ 6
XLP旋风除尘器
⒈XLP/B型（原为CLP/B）是带有旁路的干式高效旋风除尘器。
⒉ XLP/B型旋风除尘器是根据在风机前后位置不同分为X型（吸入式）和Y型（压入式）其中X型是在除尘器本体增加了出口螺旋壳。X、Y型根据螺旋壳旋转方向不同分N型（左回转）和S型（右回转）。
⒊该旋风除尘器主要适用于清除非粘固灰尘、煤炭、泥沙、烟尘及其它粉尘等。
该旋风除尘设备是根据生产车间所产品粉尘之机台的数量和粉尘的性质及对粉尘处理的要求而设计，再以透浦式离心式风机、消音器组合安装而成。
1、 旋风除尘器稳定运行参数
1．1 入口气速
气体流量或者说旋风除尘器入口气速，对旋风除尘器的压力损失、除尘效率都有很大影响。一般来说，在一定范围内入口气速越高，除尘效率也就越高，这是因为增加入口气速，能增加尘粒在运动中的离心力，使尘粒易于分离，使以除尘效率提高。但气速太高，气流的湍动程度增加，二次夹带严重。另外，气速过高易使粉尘微粒与器壁磨擦加剧，导致粗颗粒粉碎，使细粉尘含量增加。过高的入口气速对具有凝聚性质的粉尘也会起分散作用，当入口流速超过监界值时，紊流的影响就比分离作用增加得更快，以至于除尘效率随入口气速增加的指数小于1。若入口的气速进一步增加，除尘效率反而降低，因此，旋风除尘器的入口气速不宜太高。另一方面，从理论可以分析可知，旋风除尘器的压力损失与气体流量的平方成正比。所以进气口气速成太大，虽然除尘效率会稍有提高（有时不提高甚至下降），但压力损失却急剧上升，即能耗增大，同时入口气速过大，也会加剧旋风除尘器筒体的磨损，降低使用寿命。因此在设计除尘器的进口截面时，必须使进入口气速为一适应值，一般为18~20m/s，最好不要超过30m/s ，浓度高和颗粒粗的粉尘入口速度应选小些，反之可选大些。
1．2 含尘气体的物理性质和进气状态
影响旋风除尘器性能的含尘器体的物理性质主要是气体的密度和黏度。而含尘气体的密度随进口温度增加而降低，随进口压力增大而增大。气体密度越大，临界粒径也就越大，故除尘效率下降。但是，气体的密度和尘粒密度相比，特别是在低压下几乎可以忽略，所以，其对除尘效率的影响与尘粒密度来说，可以忽略不计。另一方面是气体的密度变小，使压降也变小。旋风除尘器的效率随气体黏度的增加而降低，气体黏度变化直接与温度的改变有关，当气体温度增加时，气体黏度增大，使颗粒受到的向心力加大，因此在入口风速一定的情况下，除尘器效率随温度的增加而上降。所以高温条件下运行的除尘器，应有较大入口气速和较小的截面气速，这在与旋风除尘器的运行管理中也应予以注意。
