电能质量概述课程测试

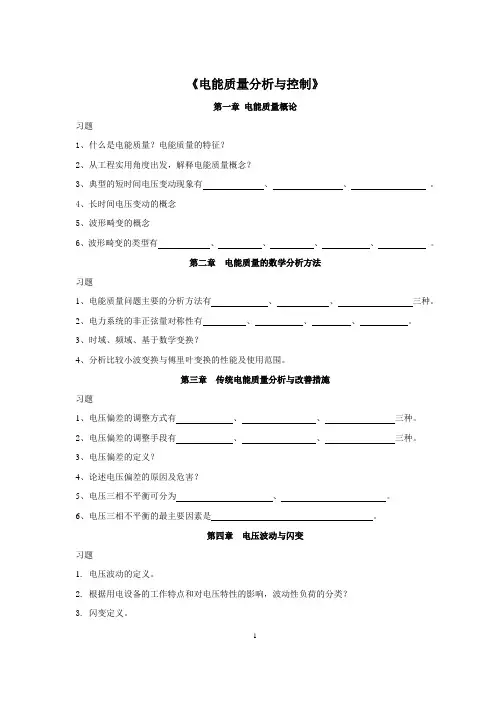

《电能质量分析与控制》第一章电能质量概论习题1、什么是电能质量？电能质量的特征？2、从工程实用角度出发，解释电能质量概念？3、典型的短时间电压变动现象有、、。

4、长时间电压变动的概念5、波形畸变的概念6、波形畸变的类型有、、、、。

第二章电能质量的数学分析方法习题1、电能质量问题主要的分析方法有、、三种。

2、电力系统的非正弦量对称性有、、、。

3、时域、频域、基于数学变换？4、分析比较小波变换与傅里叶变换的性能及使用范围。

第三章传统电能质量分析与改善措施习题1、电压偏差的调整方式有、、三种。

2、电压偏差的调整手段有、、三种。

3、电压偏差的定义？4、论述电压偏差的原因及危害？5、电压三相不平衡可分为、。

6、电压三相不平衡的最主要因素是。

第四章电压波动与闪变习题1. 电压波动的定义。

2. 根据用电设备的工作特点和对电压特性的影响，波动性负荷的分类？3. 闪变定义。

4. 闪变的危害？第五章电压暂降与短时间中断习题1、电压暂降和中断的原因？2、产生电压暂降的最主要原因是。

3、电压暂降特征量检测方法有、、和。

第六章波形畸变与电力谐波）习题1、波形畸变的基本概念2、谐波的定义3、电力系统谐波源按非线性特性分为、、三大类。

按产生的谐波特性分、。

4、谐波的影响与危害？作业参考答案第一章电能质量概论1、电能质量这个概念实际上描述的是电力系统中在给定时间和地点上发生的各种电磁现象.特征：①电力系统的电能质量始终处在变化中②电力系统是一个整体，其电能质量状况相互影响。

③电能质量扰动具有潜在的危害性与广泛的传播性④有些情况下用户是保证电能质量的主体部分⑤对电力系统的电能质量指标进行综合评估非常困难。

⑥控制和管理电力系统电能质量是一项系统工程。

2、答：电压质量：给出实际电压与理想电压间的偏差，以反映供电部门向用户分配的电力是否合格。

电流质量：电流质量与电压质量密切相关。

为了提高电能的传输效率，除了要求用户吸取的电流是单一频率正弦波性外，还应尽量保持该电流波形与供电电压同向相位。

电能质量测试方案引言电能质量测试是对电力系统中电能的相关参数进行测量和分析的过程。

电能质量测试的目的是评估电能质量是否符合相关标准，检测潜在的问题，并采取相应的措施以保证电力系统的正常运行和供电质量的稳定性。

本文档将介绍电能质量测试的流程和具体方案。

测试准备在进行电能质量测试之前，需要进行相应的测试准备工作，包括以下几个方面：1.确定测试目标：根据实际需求明确测试的目标和要求，例如，测试是否符合国家标准或行业规范，测试某一特定设备的电能质量等。

2.测试设备准备：根据测试目标选择合适的测试设备，例如电能质量分析仪、电能质量记录仪等。

确保测试设备的正常工作和校准。

3.测试场景选择：根据实际情况选择适当的测试场景。

测试场景的选择需要考虑电源的稳定性、负载情况、电磁干扰等因素。

4.测试参数设置：根据测试目标和测试设备的要求，设置合适的测试参数，例如采样频率、测量范围、测量时间等。

测试流程电能质量测试的流程包括以下几个主要步骤：1.初始化测试设备：首先，对测试设备进行初始化设置，包括连接电源和负载，设置测试参数等。

2.数据采集：开始测试后，测试设备将自动采集电能质量相关的数据，包括电压、电流、功率因数、谐波等。

3.数据记录：对采集到的数据进行记录和存储，以便后续分析和评估。

可以使用电能质量记录仪或计算机软件进行数据记录。

4.数据分析：对记录下来的数据进行分析和评估，包括电能质量参数的计算、谐波分析、波形展示等。

5.结果评估：根据数据分析的结果评估电能质量是否符合相关标准或要求。

如果存在问题，则需要采取相应的措施进行改进和优化。

6.报告生成：根据测试结果和评估，生成测试报告并进行归档。

测试报告包括测试目的、测试方法、测试结果、评估结论等内容。

测试技术要点在进行电能质量测试时，需要注意以下几个技术要点：1.采样频率选择：采样频率的选择需要根据被测电能质量参数的特点和测量要求来确定，尽量保证采样频率足够高，以便准确捕捉电能质量参数的变化。

培训试题姓名：单位：一、填空题（每空1分，共20分）1、电能质量指标的偏离,是、和三部分造成的,同时也给自身和其他两个部分带来不同程度的危害。

2、理想状态的公用电网应以、和对用户供电。

同时，在三相交流系统中，各相电压和电流的幅值应、相位对称且互差。

3、从本质上讲，电能质量包括、和三个方面。

4、电力系统公共连接点正常电压不平衡度允许值为，短时间不得超过。

5、导致用电设备故障或不能正常工作的电压、电流或频率的偏差，其内容包括频率偏差、、、波形畸变、。

6、是电能质量的只要指标之一，其中是衡量供电系统正常运行与否的一项主要指标。

7、10kv及以下高压供电和低压三相用户为额定电压的。

8、产生电压暂降的最主要原因是。

二、选择题（每题3分，共30分）1、谐波主要是由（）用电设备带入电网。

A．线性 B.非线性C.电感性D.电容性2、下面哪项不是谐波对变压器发热增加的影响（）。

A.均方根值电流B.涡流损耗C.铁心损耗D.电容器内损耗功率的增加从而引起电容器发热和温升增加3、电力系统的正常频率偏差允许值为（）。

A.±0.1%B.±0.2%C.±0.3%D.±0.4%4、三相电量（电动势、电压或电流）数值相等、频率相同、相位相差不一定等于120 的系统称为（）。

A.平衡系统B.对称系统C.不平衡系统D.不对称系统5、线损是指电能从发电厂到用户的输送过程中不可避免地发生的（）损失。

A.电压 B.电流 C.功率和电能 D.电动势6、电能质量数据采集中，采集谐波的地点在（）。

A.高压室B.配电室或低压室C.用户休息室D.配电变压器7、380V电力用户的电压允许偏差为系统额定的（）。

A.-10%~+7％B.±7％C.±10％D.-7％~+10%8、平衡补偿的方式( )。

A并联电感 B并联电容C串联电感 D串联电容9、引起系统偏离标称值的根本原因是系统（）功率不平衡。

引言概述：电能质量测试是一项重要的测试工作，在电力系统运行中起着至关重要的作用。

本报告旨在对电能质量测试进行详细且专业的阐述，包括测试的目的、测试过程和测试结果等方面。

正文内容：一、电能质量测试的目的1. 了解电能质量的整体情况：通过测试，可以得到电能质量的整体情况，包括功率因数、电压波动、谐波和电压暂降等方面的情况。

2. 评估电力系统的稳定性：电能质量测试可以评估电力系统的稳定性，发现潜在的问题和隐患，并采取相应的措施进行修复和改进。

3. 满足电力用户的需求：测试结果可以为电力用户提供参考，帮助其选择合适的设备和系统，以满足其对电能质量的需求。

二、电能质量测试的过程1. 测试前的准备工作：a) 确定测试的时间和地点；b) 准备测试仪器和设备；c) 对测试方案进行制定和优化。

2. 测试内容及方法：a) 功率因数的测试：使用功率因数测试仪对电力系统中的功率因数进行测试，以评估其合理性。

b) 电压波动和闪变的测试：采用电压波动和闪变测试仪，测试电力系统中的电压波动和闪变情况。

c) 谐波测试：使用谐波分析仪对电力系统中的谐波进行分析和测试，以评估其对系统的影响。

d) 电压暂降测试：采用电压暂降测试仪，测试电力系统中的电压暂降情况。

3. 实施测试：a) 按照测试计划和方案，进行测试仪器的连接和设置；b) 进行各项测试内容的实施，确保测试准确和可靠；c) 记录测试过程中的数据和结果。

4. 数据分析与处理：a) 对测试数据进行分析和处理，计算相关的指标和参数；b) 比对测试结果与标准要求，评估电能质量的合格性；c) 分析测试结果中的异常和问题，确定下一步的解决方案。

5. 测试报告的撰写和提交：a) 根据测试结果和分析，撰写详细的测试报告；b) 报告中应包括测试的目的、过程、结果和问题分析等内容；c) 将测试报告提交给相关部门和用户，供参考和决策。

三、电能质量测试的结果1. 功率因数测试结果：根据测试数据，计算得到电力系统的功率因数，评估其合理性和改进空间。

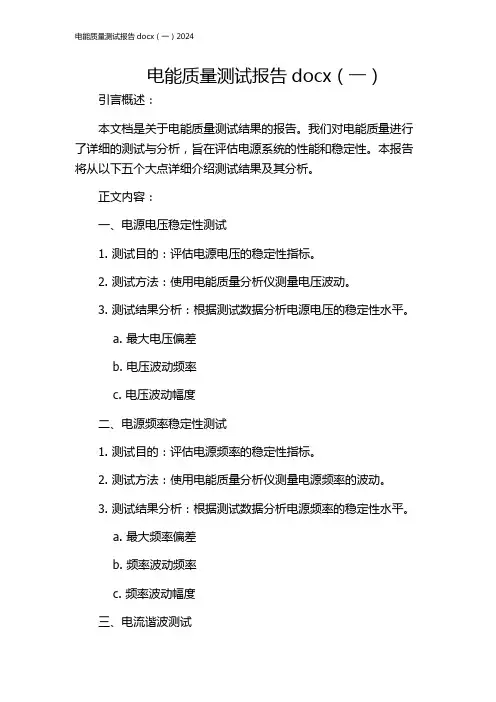

电能质量测试报告docx（一）引言概述：本文档是关于电能质量测试结果的报告。

我们对电能质量进行了详细的测试与分析，旨在评估电源系统的性能和稳定性。

本报告将从以下五个大点详细介绍测试结果及其分析。

正文内容：一、电源电压稳定性测试1. 测试目的：评估电源电压的稳定性指标。

2. 测试方法：使用电能质量分析仪测量电压波动。

3. 测试结果分析：根据测试数据分析电源电压的稳定性水平。

a. 最大电压偏差b. 电压波动频率c. 电压波动幅度二、电源频率稳定性测试1. 测试目的：评估电源频率的稳定性指标。

2. 测试方法：使用电能质量分析仪测量电源频率的波动。

3. 测试结果分析：根据测试数据分析电源频率的稳定性水平。

a. 最大频率偏差b. 频率波动频率c. 频率波动幅度三、电流谐波测试1. 测试目的：评估电流的谐波情况。

2. 测试方法：使用电能质量分析仪分析电流的谐波含量。

3. 测试结果分析：根据测试数据分析电流谐波情况。

a. 谐波含量分析b. 主要谐波频率分析c. 谐波导致的功率损耗四、电能质量扰动测试1. 测试目的：评估电能质量扰动的情况。

2. 测试方法：使用电能质量分析仪检测电能质量扰动事件。

3. 测试结果分析：根据测试数据分析电能质量扰动的程度。

a. 扰动事件类型和数量b. 扰动对设备的影响程度c. 扰动源分析与定位五、电能质量总体评估1. 测试目的：根据测试结果综合评估电能质量情况。

2. 测试结果分析：基于各项测试指标，总结电能质量的状况。

a. 电能质量的综合评分b. 电能质量存在的主要问题c. 建议改进措施总结：本文档对电能质量测试结果进行了详细的记录和分析，通过对电源电压稳定性、电源频率稳定性、电流谐波、电能质量扰动等方面的测试，得出了关于电能质量的总体评估。

根据测试结果，提出了改进电能质量的具体建议，以便用户对电能质量进行合理的管理和调整。

电能质量概述课程自测考试成绩:50一、单选题（共10小题，共100.00分。

）（得分:50）1.长时间电压波动不包括（）（10.0分）A持续中断B欠电压C过电压D高频振荡正确答案是：D（得分:0）2.根据GB/T 15543—2008标准，三相不平衡度的要求是（）（10.0分）A正常允许1%，短时不允许超过2% B正常允许1%，短时不允许超过4% C正常允许2%，短时不允许超过4% D正常允许2%，短时不允许超过5%正确答案是：C（得分:0）3.总谐波畸变率的定义是（）（10.0分）A总谐波有效值与基波有效值之比B总谐波有效值与额定值之比C基波有效值与额定值之比D基波有效值与总谐波有效值之比正确答案是：A（得分:10）4.电能质量问题可以分为变化型和事件型两类，变化型指持续存在而且可能连续变化的情况，事件型指突然出现剧烈变化的情况。

下列电能质量问题属于事件型的是（）（10.0分）A电压波动B波形畸变C电压不平衡D电压暂升正确答案是：D（得分:10）5.电压波形不再是正弦波，反映的是 ( )（10.0分）A电力谐波B频率偏差C三相不平衡D电压暂降正确答案是：A（得分:0）6.三相电压不平衡的危害很多，不包括 ( )（10.0分）A电机产生振动B变压器利用率降低C电灯闪烁D线损增大正确答案是：C（得分:0）7.可能造成电梯突然坠落的电能质量问题是 ( )（10.0分）A电力谐波B频率偏差C三相不平衡D电压暂降正确答案是：D（得分:10）8.下列暂时不属于国家颁布的电能质量指标的是（）（10.0分）A供电电压偏差B三相电压不平衡C频率偏差D电压瞬变正确答案是：D（得分:10）9.根据GB/T 15945—2008标准，对于电力系统频率偏移的要求（）。

（10.0分）A正常允许频率偏差±0.2Hz，根据系统容量可以放宽到±0.5Hz B正常允许频率偏差±0.2Hz，根据系统容量可以放宽到±1Hz C正常允许频率偏差±0.5Hz，根据系统容量可以放宽到±1Hz D正常允许频率偏差±1.0Hz，根据系统容量可以放宽到±5Hz正确答案是：A（得分:0）10.根据GB/T14549-1993标准，110kV电网谐波电压THD限值（）（10.0分）A 2%B 3%C 4%D 5%正确答案是：A（得分:10）6.关于电能质量评估的复杂性的描述，错误的是（）（10.0分）A多个质量指标共同作用于一个系统，组合太多B电能质量测量仪表精度不够C不同电气设备在不同条件下对电压干扰的敏感度不同D电网节点多，电能质量问题具有传播性正确答案是：B（得分:0）7.电压波动与闪变的关系，以下叙述正确的是（）（10.0分）A电压波动是由闪变引起的，是一种电磁现象B闪变是电压波动的结果，是人对照度波动的主观视感反应C两者表述的意思相同D两者没有关系正确答案是：B（得分:0）9.关于电能质量监测评估的作用，一般不包括（）（10.0分）A及时掌握电能质量状况，便于监督管理B确定电能质量下降根源，提供区分责任的客观依据C让用户了解电能质量管理的难处D分析电能质量问题成因，为改善治理提供依据正确答案是：C（得分:10）10.电压暂降属于（）（10.0分）A瞬变B短时电压波动C长时间电压波动D电压不平衡正确答案是：B（得分:0）5.可以用来衡量电能质量的技术指标是（）。

电能质量习题答案电能质量习题答案在现代社会中，电能质量成为了一个备受关注的话题。

随着科技的不断发展，人们对电能质量的要求也越来越高。

然而，对于电能质量的理解和认识却并不广泛。

本文将针对一些常见的电能质量习题，给出详细的解答。

1. 什么是电能质量？电能质量是指电能在传输和使用过程中的稳定性和纯净度。

一个良好的电能质量应该具备以下几个特点：稳定的电压和频率、低的谐波含量、无电压暂降和瞬间中断、无电压波动和闪变、低的电压不平衡度等。

2. 什么是电压暂降和瞬间中断？电压暂降是指电网中电压短时间内下降到低于标准值的现象。

瞬间中断则是指电网中电压在极短时间内完全中断的现象。

这两种现象都会对电力设备和电子设备造成不良影响，甚至导致设备的损坏。

3. 什么是电压波动和闪变？电压波动是指电网中电压在一段时间内频繁地波动的现象。

而电压闪变则是指电网中电压短时间内剧烈变化的现象。

这两种现象都会对电力设备和电子设备的正常运行造成干扰，严重时甚至会导致设备的故障。

4. 什么是谐波？谐波是指电网中频率为基波频率整数倍的波形成分。

电网中的谐波主要来自于非线性负载设备，如电子设备、变频器等。

谐波会导致电网中电压和电流的畸变，进而影响设备的正常运行。

5. 如何评估电能质量？评估电能质量可以从多个方面进行，包括电压稳定性、频率稳定性、谐波含量、电压暂降和瞬间中断、电压波动和闪变、电压不平衡度等。

通过对这些指标的测量和分析，可以得出一个电能质量的评估结果。

6. 如何改善电能质量？改善电能质量可以从多个方面入手。

首先，可以通过合理规划和设计电力系统，减少谐波的产生。

其次，可以采用滤波器和电压稳定器等设备来消除谐波和稳定电压。

此外，也可以加强对电力设备的维护和管理，及时发现和解决电能质量问题。

7. 电能质量问题对社会的影响是什么？电能质量问题不仅会对个人和企业的正常生产和生活造成困扰，还会对整个社会产生一系列的负面影响。

例如，电能质量问题会导致电力设备的故障和损坏，增加了设备维修和更换的成本。

电能质量培训试题姓名一、填空题1.测量的谐波次数一般为第（）到第（）次，根据谐波源的特点或测试分析结果。

可以适当变动谐波次数测量的范围。

2.谐波测量的数据应取测量时段内各相实测量值的（）％概率值中最大的一相值作为判断谐波是否超过允许值的依据。

3.根据GB/T 14549-93 《电能质量-公用电网谐波》,110kV 系统谐波电压总畸变率允许值为（）％，奇次谐波电压畸变率允许值为（）％，偶次谐波电压畸变率允许值为（）％。

4．电网正常运行时，负序电压不平衡度不超过2%，短时不能超过（）%。

5. 220V 单相供电电压偏差为标称电压的（）％～（）％。

6. 国家技术监督局相继颁布了涉及电能质量五个方面的国家标准，即：供电电压允许偏差，供电电压允许波动和闪变，供电三相电压允许不平衡度，公用电网谐波，以及供电频率允许偏差等的指标限制。

二、选择题1.电能的质量标准是（）A.电压、频率、波形B.电压、电流、频率C.电压、电流、波形D.电压、电流、功率因数2.国家标准GB12325-2008《电能质量•供电电压允许偏差》规定：10kV 及以下三相供电电压允许偏差为（）A.±10%B.±7%C.±5%，＋7%D.－10%3.国家标准GB12325-2008《电能质量•供电电压允许偏差》规定：20kV 及以下三相供电电压允许偏差为（）A.±10%B.±7%C.±5%，＋7%D.－10%4.国家标准GB12325-2008《电能质量•供电电压允许偏差》规定：35kV 及以下三相供电电压允许偏差为（）A.±10%B.±7%C.±5%，＋7%D.－10%5.我们通常以（）为界线来划分高压和低压。

A.1000VB.220VC.380VD.1000kV6.正常电网中含基波及谐波，而谐波分为奇次谐波（3、5、7次等）、偶次谐波（2、4、6次等），哪种波形对电网带来不利影响较大？ A. 奇次谐波 B. 偶次谐波C. 基波三、计算题1．已知220V单项供电电压，电压测量值为225V，计算电压偏差，并判断是否符合GB12325-2008-T《电能质量供电电压允许偏差》要求。

电能质量培训考核试题姓名分数一、 填空题，每空4分。

1.测量的谐波次数一般为第（ )到第(）次，根据谐波源的特点或测试分析结果。

可以适当变动谐波次数测量的范围.2。

对于负荷变化快的谐波源例如：炼钢电弧炉，晶闸管变流设备供电的轧机、电力机车等、测量的间隔时间不大于(） min 晶量次数应满足数理统计的要求一般不少于（ ）次。

3.谐波测量的数据应取测量时段内各相实测量值的（)％概率值中最大的一相值作为判断谐波是否超过允许值的依据.4。

对负荷变化慢的谐波源可选五个接近的实测值取其（）。

5。

为了区别暂态现象和谐波对负荷变化快的谐波，每次测量结果可为 （)s 内所测值的平均值。

6.在测量的频率范围内仪用互感器、电容式分压器等谐波传感设备应有良好的频率特性其引入的幅值误差不应大（)%。

相角误差不大于(）。

在没有确切的频率响应误差特性时，电流互感器和低压电 压互感器用于（）Hz 及以下频率的谐波测量.7．电网正常运行时，负序电压不平衡度不超过2%,短时不能超过（ ）%。

8．对于电力系统的公共连接点，供电电压负序不平衡度测量值的10min 方根均值的 ( ）％。

9．对于日波动不平衡负荷时间取值:日累计大于（ )％的时间不超过（）min．且每30min中大于间不超过(）min。

二、选择题,每题4分1。

平均额定电压的应用场合为（）A。

受供电设备 B。

线路 C。

变压器 D。

以上全部2。

电能的质量标准是（）A。

电压、频率、波形 B.电压、电流、频率C。

电压、电流、波形D.电压、电流、功率因数3.国家标准GB12325-2008《电能质量•供电电压允许偏差》规定:10kV 及以下三相供电电压允许偏差为（）A.±10% B。

±7%C.±5%，＋7％D.－10%4。

人们俗称的“地线”实际上是（ )A.中性线 B。

保护线C。

保护中性线 D.相线5。

我们通常以（)为界线来划分高压和低压。

A.1000VB.220VC.380V D。
