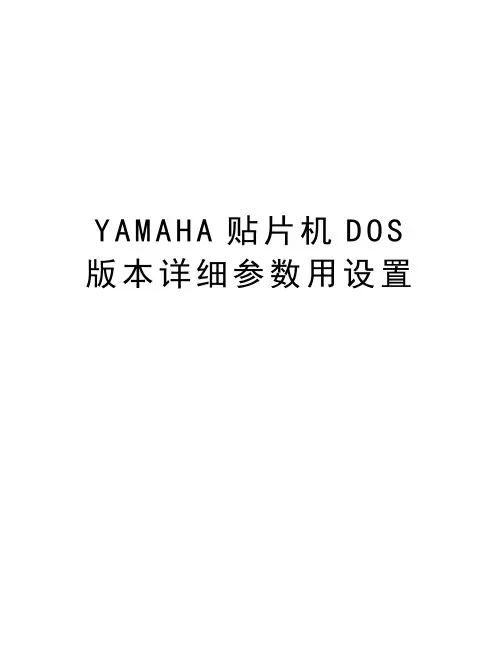

YAMAHA贴片机DOS版本详细参数用设置

Y A M A H A贴片机D O S 版本详细参数用设置A1 OPTION CONFIG 機器的基本配置資訊A2 ROM CONFIG 記憶體資訊A3 FILE CONFIG 系統程式資訊A7 MACHING MTN.UTL. 機器運作的使用資訊A8 FLYING NOZZLE INF. 旋轉式更換吸嘴的規格/BASIC CONF./Sub Machine Type 機器所屬的規格/RECOGNITION/Ext.TC-A 用於YTF100/YTF100AExt.TC-B 用於YTF31Ext.TC-C 用於YTF80WExc.tc Trv. Axis 外部Tray電車站與Mount機的X軸方向，一般設定為NormalTrayChange Pos. 取料起始座標的計算Front 由前到後的計算方式Rear 由後到前的計算方式/OPTIONS/Nozzle Changer 自動更換吸嘴的功能Slide Plate FES 移動式的FEEDER台車Co-Planarity SensorDispense Data 是否顯示與點膠有關的資料Disappear 不顯示Appear 顯示Dot Station QFP零件的拋料輸送帶RS232C extensionOption EditScreen Saver 自動儲存功能None 無此功能1Min. 以1分鐘為單位作一次儲存動作5Min. 以5分鐘為單位作一次儲存動作10Min. 以5分鐘為單位作一次儲存動作Feeder Group 供料器的種類，一般設定為FV TYPEPS1 Vision糸列包含YV100 YV1OOII YV1OOIIe YVL80 YVL88 YVL88II YV112 YV64 YV64D YV100D HSD PS2 X糸列包含YV100-X YV100-XT YV100-XG YV100-XTG YV180-X YV88-X YV88-XG HSD-XConveyor Width 軌道寬度自動調整的功能，除YV100Iie的機型外，一般均有配置此功能Precede Pick Sensor 當軌道的Sensor有所應應時即優先取料的功能此功能是否開放使用，將由客戶自行決定，但需注意的是，此功能不得與BAD Mark共同存在的情況下使用/OPTIONS/Dump Station QFP零件拋料時的傳送皮帶一般而言，機器如配有外部Tray時，均有加此配備顯示機器的序號顯示檔案連結的狀態Check Function Status 確認機器大檢點的狀況Display Item List 顯示激磁開關使用次數Edit Count Value 激磁開關使用次數的計算編輯提醒use作好定期的保養Password:specialist當機器顯示有如下的訊息時的排除方式到3/1/A7 MACHING MTN.UTL./ Edit Count Value 輸入Password並找到有顯示標記的行列，並將其歸零即可旋轉式更換吸嘴的規格及吸嘴的設定B1 HEAD SPEC.INF. 各個Head可以使用的Nozzle規格B2 FEEDER PLATE INF. 各料站可以使用何種規格的供料器B3 NOZZLE SPEC.INF. 各種零件所適合使用的吸嘴規格B4 FEEDER SPEC.INF. 設定各種供料器的中心位置及取料延遲時間B6 DISPENSE. SEQ.INF. 屬於點膠機的設定B7 DISPENSE. COR.INF. 屬於點膠機的設定B0 EXIT 離開各個Head可以使用的Nozzle規格0 表示允許使用的規格各料站可以使用何種規格的供料器吸嘴取料的延遲時間Component 資料中的點膠頭資料轉換設定用各零件適合的吸嘴設定各零件適合的吸嘴設定設定各種feeder的左右尺寸，將會直接影晌自動編排時feeder的站別各種feeder的取料延遲時間CAMERAMulti CAM. 1 Z Component 與 Camera 的最佳焦距高度,意即零件辯視時的高度Multi CAM. 1 R Multi Camera 與Head的相對角度誤差值(約為0.00+/-0.80)Multi CAM. 1 Size 允許零件X，Y的最大尺寸最大尺寸為32mmMulti CAM. 1 Z 允許零件厚度的最大尺寸YV100X為7mm YV88X為10mmMulti CAM. 1 Light Spc 使用的光源規格HEADDOWN OFFSETX,Y 各Head的偏差值可經由Auto Mount FeedBack調整出來HeadType 各Head的辨識規格Fore表示光源由下往上照,零件祗辨示白色或可反光者Back表示光源由上往下照,零件祗辨示陰影(祗使用於YVL88/80糸列的機器)Las 表示使用Laser,零件利用Laser投影方式辨示本體陰影(祗使用於YVL88/80糸列的機器)FineMode 各Head使用Single CAMERA的可行性Possible 表示使用Inpossible 表示不使用HEADVacuum Level 真空吸力的設定Offset 各吸嘴頭對應head1的相對距離Down Offset 2-8號頭的偏差補貨值Nozzle Correction 1號頭的偏差補償值R Axis Accuracy 各頭在0度90度180度270度時的角度偏差補償值NozzleCorrectionHead No 著裝頭的編號X/Y 各著裝頭的料中心偏差補償值，經由Auto MountFeedBack調整出來，一般如使用MountFeedBack是無法作出Head2~Head8的參數OFFSETHead Type 設定Head是否Auto Nozzle ChangingAutoNzlChg 是Auto NozzleChanging規格ManualNzlChg 是手換Nozzle，亦屬於Fixed Nozzle規格Fixed Nozzle 是Fixed Nozzle規格None 設定Head不使用nozzle 目前Head上使用Nozzle的規格Head 1 可使用TYPE-71.72.73.74.76Head 3.5 可使用TYPE-71.72.73Head 2.4.6.8 可使用TYPE-71.72Head 7 可使用TYPE-71.72.73.76(ForMELF-L)X.Y 以Head-1為主,以各Head為坐標中心,分別告知Head-1的位置標準誤差為±0.3mmZ 各Head高度偏差,以Head-1為主, 各Head分別告知其與Head-1之誤差R Axis Accuracy 2各著裝頭在0度，180度，90度，-90度時的角度偏差補償值由3/3/B1 /R Axis Accuracy調整時所設定出VACUUMLow level 使用72號吸嘴或62號吸嘴時，空吸時最低真空值由3/3/B1 /Vacuum Level /Pick Vacuum調整設定出High level 使用72號吸嘴或62號吸嘴時，吸零件時最高的真空值由3/3/B1 /Vacuum Level /Mount Vacuum調整設定出AirClutch L AirClutch HLASER Laser Unit鐳射中心的計算，X全糸列均已取消鐳射的裝置，故已不再作此部份的設定MACHINEFeederPlateOffsePlate No. 設定組群Total 每多少支Feeder為一個組群DatumNo. 指定那一站為起始座標X,Y 設定座標中心(以0603-8mm料帶的零件封裝孔中心為主) Z 設定零件的取料高度(8mm Feeder凹槽最高點為準,再減0.6mm) MACHINEPositionFINE angle /Type CAMERA的解析能力,一般設定為0.03,但亦有設定0.04Mulit camera /Type Intermit為各機的標準設定/Y camera的辨視速度,YV100II之標準值為900,YV100則為700Locate pin /X,Y 定位pin固定梢的中心座標(PCB的基本原點)..R->L流向則為最左邊的定位pin..L->R流向則為最右邊的定位pinEdge Clamp /X,Y PCB以夾邊定位時,最接近Locate pin邊角的位置(PCB的基本原點)Wait point /Type 設定當程式執行完畢後,Head回到等待位置時,是否有吐氣拋料的動作(NORMAL 表示一般的狀態,意即不吐氣.Discard)Wait point /X,Y 設定當程式執行完畢後,Head等待PCB位置時,此位置必需考慮到安全性,方便性,以及Head是否拋料等的因數Discard point /Type 拋料設定(NORMAL,100,300,500. NORMAL一般的設定,500拋料的時間及吹氣的時間均為最大Discard point /X,Y Domp Pos.拋料的位置(以Head1為主)Discard point /Z 拋料時Head的高度,必需考慮IC零件的完好性及Head的安全性Discard point /Feeder 機台上可供使用的Feeder站數PCB/Fix.TF /Z 基板定位後的高度(意即等於Head取料的高度) PCB/Fix.TF /R 此設定必需與PCB/Fix.TF /Z之設定相同固定Tray的高度Retry Limit 取料不良,或零件辨視不良時最大的重覆取料次數Dump Station 1 /X,Y QFP零件不良拋料軌道的座標(以Head1為主) Dump Station 1 /Z QFP零件不良拋料的高度Dump Station 1 /Feeder 拋料軌道所接的氣門及訊號組Dump Station2/X,Y,Z,Feeder 第二組QFP零件不良拋料的軌道,一般而言並不作以下的設定Moving height Moving Camera的高度設定,一般將其設定為0.00mm如設定該參數後,mount hight將導致計算錯誤,而出現Z axis limit over,因為MovingCamera 為固定的高度,並不會隨Z軸上下移動Software Limit+direct. 伺服馬達的正極限值-direct. 伺服馬達的負極限值X.Y.Z AXIS伺服馬達的正,負極限值是以limit sensor為主Software Limit與limit sensor的距離標準距離為5mm,最小距離為0.5mm(limit sensor為最終的距離)Init.Pos 伺服馬達歸零時的位置Init.Mov 伺服馬達正常工作時的位置LZ/T.C. ATS20 Magazine上下的伺服馬達LH/T.C. ATS20 Hook前進後退的伺服馬達PS ATS & YTF糸列均有其額外的設定，必需針對其特性而加以設定OTHEROtherRS-232C PortRS-232傳輸設定此設定為指定設定值,非特別情況下,不得作任何的修改STATIONNozzle Station機器本身如果沒有配置自動更換吸嘴功能者，即可以不作此部份的設定Nzl. Station No. 吸嘴電車站的I/O位置X,Y 交換吸嘴時的位置以Head 1的座標為主，再分別依各頭實際去測試交換吸嘴時，所需的座標Z 交換吸嘴時，頭組必需下降的深度R 交換吸嘴時，Head所需旋轉的角度Nzl.Type 吸嘴的規格，設定錯誤的話，會直接易影晌吸嘴交換與著裝的批配性Head No. 專屬使用的吸嘴頭STATIONTRAY CHANGERCoordinate(因為馬達運算的關係故為負號)YTF80W及ATS20已不再需要跳格放金屬盤Magazine 1/Start Magazine中第一盤Tray的代號Magazine 1/End Magazine中放置最後一盤Tray的代號PS 1 如果要讓YTF能一次送出兩個零件的話，就必需將Component Info.中的Dump Pos.設定成為Dump Pos機器設定的丟料位置或Station放到專用的電車道上而不可設成Sp.Dump Back放回原來取料的地方TRAY CHANGERMCDATA_SORT 3 MCH_ADJUSTA1 VACUUM ON 真空吸力全開A2 VACUUM OFF 真空吸力全關A3 PICK COMPONENTA4 DUMP COMPONENT 將Head上所吸的零件全數丟到拋料盒內A5 CHANGE NOZZLE 更換吸嘴A6 HEAD DOWN VALVE 測試Head的電磁閥及動作是否正常Downwerd進入後按Enter，數值在30以下，Upwerd進入後按S+Enter，數值在14以下如超過可能為Packing損壞，或電磁閥損壞Packing KM1-M7141-00X *2Packing KM1-M7140-000 *1A7 CHANG SPEED 變更五段的速度A8 SEARCH ORIGIN 回原點S+Enter可以看到伺服馬達回原點的百分比，正常值為50% ±5%B1 ADJUST TARGET 系統調整或修改B2 SAVE DATA 儲存資料B3 RECOVER ADJUST 回覆調整前的參數B4 CONDITION OF TCHB5 * 伺服馬達的IP測試Password B6 ** 馬達移動時間的測量Password B7 QUIT 離開但不作儲存B0 SAVE & QUIT 儲存並離開4 MANUALB1 SELECT SERVO MOTOR選擇要移動的軸[AXIS]B2 RUNNING SPEED [SPEED] 選擇移動的速度B3 POINT MOVE X,Y軸快速的移動到那一點B6 INIT.SERVO ORIGIN 機械回原點(Shaft + Enter強迫回原點並可看到回原點的百分比)B0 EXIT FROM MANUAL 離開。

YAMAHA贴片机操作教程第一节：贴片机的基本原理贴片机是电子制造中常用的自动插件设备，用于将电子元器件精确地安装在印刷电路板上。

贴片机的组成部分：1.供料系统：负责将元器件供给到贴片机的作业区；2.视觉定位系统：用图像采集和处理技术，准确地确定元器件和PCB 的位置；3.移动部分：控制贴片头在x、y、z方向上的移动，实现元器件稳定的贴片操作；4.贴片头：将元器件安装在PCB上的部件；5.控制系统：负责整个设备的控制和管理。

第二节：贴片机的操作步骤1.准备工作a.检查并确认贴片机的状态，确保设备正常；b.准备好需要安装的元器件和PCB板。

2.设置工作参数a.开启贴片机，并进入系统设置界面；b.根据需要设置工作参数，如贴片速度、吸嘴尺寸、吸嘴压力等。

3.调试校准a.运行自动校准程序，让贴片机自动检测和调整各个部件的位置和运动范围，以保证贴片的准确性；b.根据实际需要进行手动调整和校准，以进一步提高贴片的精度。

4.载入元器件库a.将元器件库文件导入贴片机系统；b.按照元件库中的信息，设置相应的元件参数，如类型、尺寸、引脚数等。

5.载入工程文件a.将需要贴片的PCB文件导入贴片机系统；b.根据实际需要设置PCB文件的参数，如尺寸、引脚数、层数等。

6.设置吸嘴和供料a.根据元器件的尺寸和类型，选择适当的吸嘴，并将其安装到贴片机上；b.调整供料系统，确保元器件正常供给到贴片机的作业区。

7.开始贴片a.执行自动贴片程序，让贴片机按照设定的参数和顺序进行贴片；b.观察贴片过程中的各项指标，如贴位精度、吸嘴压力等。

8.检查贴片质量a.完成贴片后，对贴片质量进行检查，确保元器件的位置、方向和焊接状况等符合要求；b.如发现问题，及时进行调整和修复。

9.结束操作a.关闭贴片机及相关设备，并清理工作区域；b.根据需要保存相关的工程文件和数据。

第三节：贴片机操作的注意事项1.在操作贴片机前，确保操作人员已经接受过相关的培训，熟悉相关的操作规程和安全注意事项。

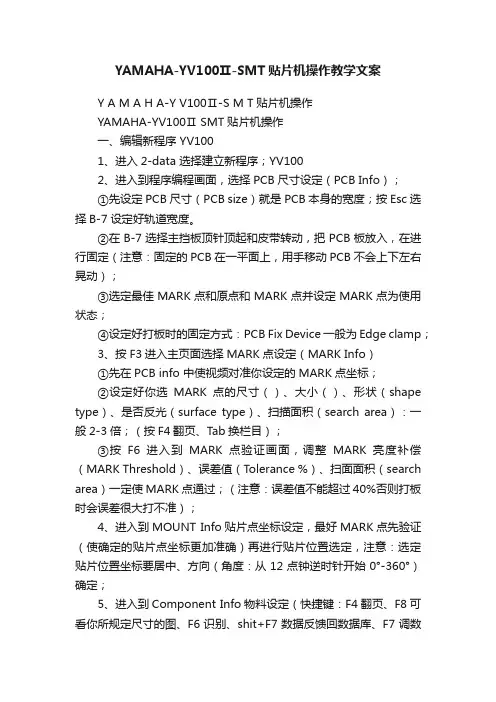

YAMAHA-YV100Ⅱ-SMT贴片机操作教学文案Y A M A H A-Y V100Ⅱ-S M T贴片机操作YAMAHA-YV100Ⅱ SMT贴片机操作一、编辑新程序 YV1001、进入2-data 选择建立新程序；YV1002、进入到程序编程画面，选择PCB尺寸设定（PCB Info）；①先设定PCB尺寸（PCB size）就是PCB本身的宽度；按Esc选择B-7设定好轨道宽度。

②在B-7选择主挡板顶针顶起和皮带转动，把PCB板放入，在进行固定（注意：固定的PCB在一平面上，用手移动PCB不会上下左右晃动）；③选定最佳MARK点和原点和MARK点并设定MARK点为使用状态；④设定好打板时的固定方式：PCB Fix Device 一般为Edge clamp；3、按F3进入主页面选择MARK点设定（MARK Info）①先在PCB info 中使视频对准你设定的MARK点坐标；②设定好你选MARK点的尺寸（）、大小（）、形状（shape type）、是否反光（surface type）、扫描面积（search area）：一般2-3倍；（按F4翻页、Tab换栏目）；③按F6进入到MARK点验证画面，调整MARK亮度补偿（MARK Threshold）、误差值（Tolerance %）、扫面面积（search area）一定使MARK点通过；（注意：误差值不能超过40%否则打板时会误差很大打不准）；4、进入到MOUNT Info贴片点坐标设定，最好MARK点先验证（使确定的贴片点坐标更加准确）再进行贴片位置选定，注意：选定贴片位置坐标要居中、方向（角度：从12点钟逆时针开始0°-360°）确定；5、进入到Component Info物料设定（快捷键：F4翻页、F8可看你所规定尺寸的图、F6识别、shit+F7数据反馈回数据库、F7调数据库、A3查看数据库、F8可以看自己画的图、A4查看元件封装）：取名称，可用游标卡尺测出物料的X轴、Y轴、Z轴方向的长度并写入，按F6选择站台放入物料选择吸嘴进行验证；经验分享：①物料可直接调用选项：530-539 铝电容；550-572钽电容；600-615三极管；620-622三极管；699-725 IC芯片；520-527MELF二极管（数字从小到大封装依次增大）；②吸嘴：31 的选择 1608/3216/2125；32 的选择4532/5650/7343/MELF；33的选择SOP20.封装：0805对应2125；1206对应3216；0603对应1608；0402对应1005.③取料高度，一般情况可设置为是：电阻0.2mm；二极管0.8-1.0（正朝下、负朝上）④编辑IC芯片物料：首先注意扫描的角度和你所画的图（F8）是不是在同一个方向，不是可设置取料角度（pick angle deg）使物料和你所画的图在同一个方向再进行验证；IC的一些设定，Lead Number N：N向零件的脚数；Lead Number E：E向零件的脚数；。

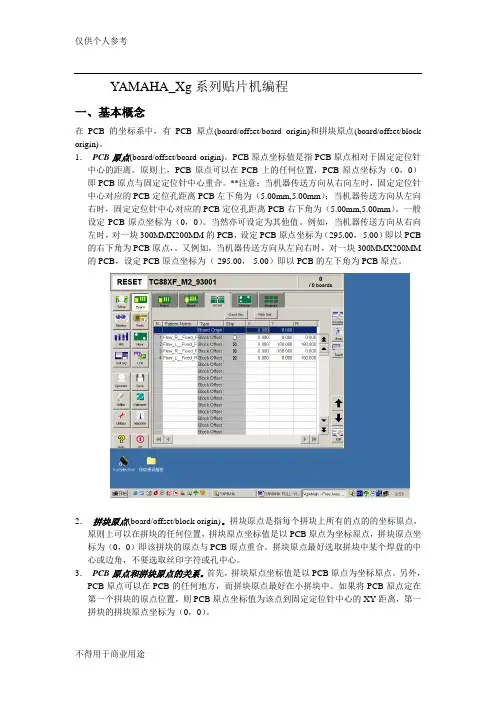

YAMAHA_Xg系列贴片机编程一、基本概念在PCB的坐标系中，有PCB原点(board/offset/board origin)和拼块原点(board/offset/block origin)。

1．PCB原点(board/offset/board origin)。

PCB原点坐标值是指PCB原点相对于固定定位针中心的距离。

原则上，PCB原点可以在PCB上的任何位置，PCB原点坐标为（0，0）即PCB原点与固定定位针中心重合。

**注意：当机器传送方向从右向左时，固定定位针中心对应的PCB定位孔距离PCB左下角为（5.00mm,5.00mm）；当机器传送方向从左向右时，固定定位针中心对应的PCB定位孔距离PCB右下角为（5.00mm,5.00mm）。

一般设定PCB原点坐标为（0，0）。

当然亦可设定为其他值。

例如，当机器传送方向从右向左时，对一块300MMX200MM的PCB，设定PCB原点坐标为（295.00，-5.00）即以PCB 的右下角为PCB原点，。

又例如，当机器传送方向从左向右时，对一块300MMX200MM 的PCB，设定PCB原点坐标为（-295.00，-5.00）即以PCB的左下角为PCB原点。

2．拼块原点(board/offset/block origin)。

拼块原点是指每个拼块上所有的点的的坐标原点，原则上可以在拼块的任何位置，拼块原点坐标值是以PCB原点为坐标原点，拼块原点坐标为（0，0）即该拼块的原点与PCB原点重合。

拼块原点最好选取拼块中某个焊盘的中心或边角，不要选取丝印字符或孔中心。

3．PCB原点和拼块原点的关系。

首先，拼块原点坐标值是以PCB原点为坐标原点。

另外，PCB原点可以在PCB的任何地方，而拼块原点最好在小拼块中。

如果将PCB原点定在第一个拼块的原点位置，则PCB原点坐标值为该点到固定定位针中心的XY距离，第一拼块的拼块原点坐标为（0，0）。

*每个PCB板程序包括PCB信息子文件(board/board)、贴装信息子文件(board/ mount)、原器件信息子文件(parts)、标记信息子文件(parts)、拼块原点信息子文件(board/offset)、局部标记信息子文件（local fid. Mark inf.）和局部坏标记信息子文件（local bad mark inf.）。

A1 OPTION CONFIG 機器的基本配置資訊A2 ROM CONFIG 記憶體資訊A3 系統程式資訊A7 MACHING MTN.UTL. 機器運作的使用資訊A8 FLYING NOZZLE INF. 旋轉式更換吸嘴的規格/BASIC CONF./Sub Machine Type機器所屬的規格Nozzle Changer自動更換吸嘴的功能Slide Plate FES 移動式的FEEDER台車Co-Planarity SensorDispense Data是否顯示與點膠有關的資料Disappear 不顯示Appear 顯示Dot StationQFP零件的拋料輸送帶RS232C extensionOption EditScreen Saver自動儲存功能None 無此功能1Min. 以1分鐘為單位作一次儲存動作5Min. 以5分鐘為單位作一次儲存動作10Min. 以5分鐘為單位作一次儲存動作Feeder Group供料器的種類，一般設定為FV TYPEPS1Vision糸列包含YV100 YV1OOII YV1OOIIe YVL80 YVL88 YVL88II YV112 YV64 YV64D YV1 PS2X糸列包含YV100-X YV100-XT YV100-XG YV100-XTG YV180-X YV88-X YV88-XG HSD-X顯示機器的序號顯示檔案連結的狀態Check Function Status確認機器大檢點的狀況Display Item List顯示激磁開關使用次數Edit Count Value激磁開關使用次數的計算編輯提醒use作好定期的保養Password:specialist當機器顯示有如下的訊息時的排除方式到3/1/A7 MACHING MTN.UTL./ Edit Count Value 輸入Password並找到有顯示標記的行列，並將其歸零即可旋轉式更換吸嘴的規格及吸嘴的設定B1 HEAD SPEC.INF.各個Head可以使用的Nozzle規格B2 FEEDER PLATE INF.各料站可以使用何種規格的供料器B3 NOZZLE SPEC.INF.各種零件所適合使用的吸嘴規格B4 FEEDER SPEC.INF.設定各種供料器的中心位置及取料延遲時間B6 DISPENSE. SEQ.INF.屬於點膠機的設定B7 DISPENSE. COR.INF.屬於點膠機的設定B0 EXIT離開各個Head可以使用的Nozzle規格0 表示允許使用的規格各料站可以使用何種規格的供料器吸嘴取料的延遲時間Component 資料中的點膠頭資料轉換設定用各零件適合的吸嘴設定各零件適合的吸嘴設定設定各種feeder的左右尺寸，將會直接影晌自動編排時feeder的站別各種feeder的取料延遲時間CAMERAMulti CAM. 1 Size允許零件X，Y的最大尺寸最大尺寸為32mmMulti CAM. 1 Z 允許零件厚度的最大尺寸YV100X為7mm YV88X為10mm Multi CAM. 1 Light Spc 使用的光源規格HEADDOWN OFFSETX,Y 各Head的偏差值可經由Auto Mount FeedBack調整出來HeadType 各Head的辨識規格Fore表示光源由下往上照,零件祗辨示白色或可反光者Back表示光源由上往下照,零件祗辨示陰影(祗使用於YVL88/80糸列的機器)Las 表示使用Laser,零件利用Laser投影方式辨示本體陰影(祗使用於YVL88/80糸列的機器)FineMode 各Head使用Single CAMERA的可行性Possible 表示使用Inpossible 表示不使用Vacuum Level 真空吸力的設定Offset各吸嘴頭對應head1的相對距離Down Offset 2-8號頭的偏差補貨值Nozzle Correction 1號頭的偏差補償值R Axis Accuracy各頭在0度90度180度270度時的角度偏差補償值著裝頭的編號Head NoX/Y 各著裝頭的料中心偏差補償值，經由Auto MountFeedBack調整出來，一般如使用Mount FeedBack是無法作出Head2~Head8的參數OFFSETMELF-L)X.Y 以Head-1為主,以各Head為坐標中心,分別告知Head-1的位置標準誤差為±0.3mmZ 各Head高度偏差,以Head-1為主, 各Head分別告知其與Head-1之誤差各著裝頭在0度，180度，90度，-90度時的角度偏差補償值由3/3/B1 /R Axis Accuracy調整時所設定出VACUUMLow level使用72號吸嘴或62號吸嘴時，空吸時最低真空值由3/3/B1 /Vacuum Level /Pick Vacuum調整設定出High level使用72號吸嘴或62號吸嘴時，吸零件時最高的真空值由3/3/B1 /Vacuum Level /Mount Vacuum調整設定出AirClutch LAirClutch HLASERLaser Unit鐳射中心的計算，X全糸列均已取消鐳射的裝置，故已不再作此部份的設定MACHINEFeederPlateOffse設定組群Plate No.Total 每多少支Feeder為一個組群指定那一站為起始座標DatumNo.設定座標中心X,Y(以0603-8mm料帶的零件封裝孔中心為主)設定零件的取料高度Z(8mm Feeder凹槽最高點為準,再減0.6mm) MACHINEPositionFINE angle /Type CAMERA的解析能力,一般設定為0.03,但亦有設定0.04 Mulit camera /Type Intermit為各機的標準設定/Y camera的辨視速度,YV100II之標準值為900,YV100則為700Locate pin /X,Y 定位pin固定梢的中心座標(PCB的基本原點)..R->L流向則為最左邊的定位pin..L->R流向則為最右邊的定位pinEdge Clamp /X,Y PCB以夾邊定位時,最接近Locate pin邊角的位置(PCB的基本原點)Wait point /Type 設定當程式執行完畢後,Head回到等待位置時,是否有並不會隨Z軸上下移動+direct. 伺服馬達的正極限值-direct. 伺服馬達的負極限值X.Y.Z AXIS伺服馬達的正,負極限值是以limit sensor為主Software Limit與limit sensor的距離標準距離為5mm,最小距離為0.5mm(limit sensor為最終的距離)Init.Pos 伺服馬達歸零時的位置Init.Mov 伺服馬達正常工作時的位置LZ/T.C. ATS20 Magazine上下的伺服馬達LH/T.C. ATS20 Hook前進後退的伺服馬達PS ATS & YTF糸列均有其額外的設定，必需針對其特性而加以設定OTHEROtherRS-232C PortRS-232傳輸設定此設定為指定設定值,非特別情況下,不得作任何的修改STATIONNozzle StationNzl. Station No.吸嘴電車站的I/O位置X,Y 交換吸嘴時的位置以Head 1的座標為主，再分別依各頭實際去測試交換吸嘴時，所需的座標Z 交換吸嘴時，頭組必需下降的深度R交換吸嘴時，Head所需旋轉的角度Nzl.Type 吸嘴的規格，設定錯誤的話，會直接易影晌吸嘴交換與著裝的批配性Head No. 專屬使用的吸嘴頭TRAY CHANGERCoordinateS tation 1 /X,Y零件的電車站，在著裝機內的位置，YTF80W共有4個電車站，可使用Mov.Camera作Teaching(ATS20因為Hook Z是固定的,故不作此設定) Magazine 1/coord.2 Magazine中的金屬盤每盤的間距(因為馬達運算的關係故為負號)YTF80W及ATS20已不再需要跳格放金屬盤Magazine 1/Start Magazine中第一盤Tray的代號Magazine 1/End Magazine中放置最後一盤Tray的代號PS 1 如果要讓YTF能一次送出兩個零件的話，就必需將Component Info.中的Dump Pos.設定成為Dump Pos機器設定的丟料位置或Station放到專用的電車道上而不可設成Sp.Dump Back放回原來取料的地方TRAY CHANGERMCDATA_SORT3 MCH_ADJUSTA1 VACUUM ON 真空吸力全開A2 VACUUM OFF 真空吸力全關A3 PICK COMPONENTA4 DUMP COMPONENT將Head上所吸的零件全數丟到拋料盒內A5 CHANGE NOZZLE 更換吸嘴A6 HEAD DOWN VALVE測試Head的電磁閥及動作是否正常Downwerd進入後按Enter，數值在30以下，Upwerd進入後按S+Enter，數值在14以下如超過可能為Packing損壞，或電磁閥損壞Packing KM1-M7141-00X *2Packing KM1-M7140-000 *1A7 CHANG SPEED 變更五段的速度A8 SEARCH ORIGIN 回原點S+Enter可以看到伺服馬達回原點的百分比，正常值為50% ±5%B1 ADJUST TARGET 系統調整或修改B2 SAVE DATA 儲存資料B3 RECOVER ADJUST 回覆調整前的參數B4 CONDITION OF TCHB5 *伺服馬達的IP測試PasswordB6 **馬達移動時間的測量Password B7 QUIT 離開但不作儲存B0 SAVE & QUIT 儲存並離開4 MANUALA1 INPUT/OUTPUT MONITOR螢幕上顯示I / O訊號0代表OFF 1代表ONOUTPUT為輸入之訊號，主要作用為啟動電子控制之動作INPUT為輸出之電子訊號A2 FEEDER OUT MONITOR供料器以I/O的方式使其動作A3 COMP.LIGHT OUT MONITORA4 VACUUM IN MONITOR以數位化的方式顯示真空值，一般均以31,51,62,72等規格的吸嘴作測試CORRENT裝上吸嘴後的空吸狀態，為檢查吸嘴是否堵塞31的正常值不超過140其餘的正常值不超過110MAXIMUM吸取零件後的值，檢查EJECTOR是否衰退，此數值除YVL80/88糸列外，最低不得低於160MINIMUM取下吸嘴後的數值，檢查Shaft Nozzle是否堵塞，一般而言，此數值不超過50A5 CHANGE NOZZLE更換吸嘴，此功能僅適用於配有Auto Nozzle Chang功能的機器A6 ATS/YTF PALETTETRAY盤的拉取ATS糸列均為娃娃機，背在主機的後面，像似母親背著娃娃YTF糸列為外部TRAY，是在主機以外的另一機台，肩具有檢查站的功能A0 CONVEYOR UNITS有關軌道的手動調整部份。

YAMAHA 贴片机操作者级别及密码设定目的和意义：操作者用各自的身份级别及操作密码登陆机器后，当某个错误出现时，该操作员的名字将被自动记录到错误日志里，让问题的跟进及处理变得相对容易。

请参考下图：操作者级别及密码设定步骤：1：在主画面中点击应用程序设定:2：打开设置画面后，点击操作者设置按钮，在操作者窗口中即可进行操作者的各项操作，包括各级别的操作者的添加/删除，密码的修改等各项操作，请参考下图。

在组名的下拉列表中有操作者,管理者和服务者三个组，客户仅能使用操作者和管理者两个组，服务者是提供给YAMAHA或YAMAHA代理商的专业服务人员使用。

(注：组是用来分类注册操作者方便用的，在管理者和操作者之间并没有功能方面的不同,只是方便管理，所以下面仅做操作者设置的说明，管理者的设置与操作者的设置一样)，操作者组可注册多达100个操作人员。

只有在登陆到level 10的管理员级别下才可以注册或删除操作者。

3：添加操作者：在操作者窗口中点击“添加”按钮，在操作者编辑画面中输入操作者的名字，输入密码，并在下面的密码确认栏中输入同样的密码，在下面的组中选择所归属的组，在级别(level)下拉列表中选择所需要德级别(在0 ~ 10之间选择)。

做完所有的设定后点击OK完成。

请参考下图。

4：删除操作者：在操作者窗口画面中选择所需要删除的操作者并点击点击删除按钮，在弹出的确认画面中点击OK,即可删除相应的操作者，如下图。

5：编辑操作者：在操作者窗口画面中选择所要编辑的操作者并点击点击编辑按钮，可以修改所需要的项目，包括操作者名字，密码，组别以及级别(level).6：操作级别(level)编辑：点击级别编辑将弹出级别定义对话框，点击右边级别下拉列表选择相应的级别。

最左边的方框中是树形功能菜单，右边方框中为相应菜单下的功能选项，可在相应的选项中勾选相应级别的功能选项，请参考下图：以上每一个级别(level)设置用户可根据自身要求进行定义,级别(level)包含0~10共11个级别，不过yamaha为每一个级别(level)都有一个默认的级别定义，请参考下表附录。

YAMAHA贴片机操作教程第一章：基础知识1.1YAMAHA贴片机简介1.2YAMAHA贴片机的构造1.3YAMAHA贴片机的工作原理第二章：准备工作2.1检查贴片机的工作状态在操作贴片机之前，需要检查贴片机的各项功能是否正常，是否有足够的电子元件和焊盘供应。

2.2检查电路板和电子元件在贴片机操作前，需要检查电路板和电子元件的质量是否合格，是否有损坏或者变形。

2.3设置贴装参数根据贴片机的要求，设置好贴装参数，包括贴装位置、贴装速度、贴装压力等。

确保贴装参数与电子元件和焊盘的规格相匹配。

第三章：操作步骤3.1打开贴片机电源按照贴片机的操作手册，打开贴片机的电源，并等待贴片机系统的启动。

3.2设置贴装程序通过贴片机的控制系统设置贴装程序，包括电子元件的供料顺序、贴装顺序、贴装位置等。

3.3安装电子元件供料器根据贴装程序，安装好电子元件供料器，并确保元件供料器的供料正常。

3.4将电路板放置在传送带上将经过检查的电路板放置在传送带上，并根据贴装程序的要求进行定位。

3.5开始贴装启动贴片机的贴装程序，并观察贴装头的动作。

在贴装过程中，及时调整贴装参数，确保贴装的准确度和精度。

3.6完成贴装当所有的电子元件都贴装完成后，停止贴装机的工作，并检查贴装结果是否满足要求。

第四章：注意事项4.1在操作贴片机时，需要穿戴好防护设备，避免对人员的伤害。

4.2在进行贴装操作时，要注意安全，确保贴装机处于稳定状态，防止意外发生。

4.3在更换电子元件时，需要确保元件供料器中没有电流或电压，以免造成电击的危险。

4.4在操作过程中，要随时检查贴装机的工作状态，确保贴装的质量和效率。

4.5在停机之前，需要对贴装机进行清洁和维护，以延长机器的使用寿命。

第五章：故障排除5.1如果发现贴装头卡住或贴装不准确，需要停止贴装机操作，检查并清理贴装头。

5.2如果发现电子元件供料不正常，需要检查供料器内的元件是否堵塞或者缺乏。

5.3如果发现电路板上焊盘粘贴不牢固，需要检查焊盘的清洁度和贴装压力是否合适。

YAMAHA 贴片机作业指导书1 / 1标准作业指导书作业名 贴片机操作 作 业 指 文件编号版本 A0 日 期2016年9月1日导 书机 型YS12 YV100XG刊行部门SMT 部一、作业步骤：1、检查确认气压为±。

YS12气压表（图一） YV100XG 气压表（图一 1）2、开启机器电源总开关（图二） , 机器进行自检完成后 , 按 ACTIVE 切换键盘 , 按“ READY ”按钮让 YS12 气压表（图一）YV100XG气压表（图一 1）（图二）电源总 机器进入准备状态 , 接着鼠标点击 OK 让机器复位 . （图三）开关3、鼠标点击 SETUP,进入基层菜单后选择 BOARD 来选择需要生产产品程序名， 并点击 SELECT 确认。

4、全部确认无误后按下 START 键开始生产 ; 生产后，按 STOP 键停机，翻开防备盖打扫机器 . （图三）5、 关机步骤 : 鼠标点击 OFF （图四） , 机器提示能否履行 , 点击 OK 后机器履行复位操作 , 而后按下 “EMERGENCY STOP ”按钮，封闭总电源开关。

（图三） 二、注意事项1. 检查抛料盒能否放好，机器供料台上供料器能否摆放好。

2. 在机器运作时，要注意保证身体在机器挪动范围之外。

3. 不能够两人同时操作一台机 , 禁止机器带病作业 .控制面板（图三）4.换料时应将机器门盖翻开， 换料员安装好物料后或半途换料时均需通知IPQC 查对，并作好记录。

5. 散料电容须 100％用电容表丈量，分类包装，贴上元件编号规格, 交 IPQC 检测合格后方可使用。

6. 在机器出现警报或其余紧迫状况时，立刻报告工程技术人员办理。

禁止非操作人员操作机器 .工作画面三、机器有关参数1、电压 : 380V~（± 10V ），频次 :50/60 Hz 。

2、轨道合适基板：宽最小为 50MM ，最大为 420MM ；长最小为 50MM ，最大为 450MM 。

YV系列贴片机操作及使用手册Q/YTC.T.03.06-2010拟制：审核：批准：共12 页营口天成消防设备有限公司2010 年12 月7 日目录一贴片机简介1. 贴片机操作手柄功能简介 (3)2. 贴片机操作手柄使用说明 (4)二菜单操作功能简介菜单简介 (5)三、程序新建及修改1. 元件位置编程 (7)2. 元件坐标的修改 (8)四、常用调整方法1. 跳板 (9)2. 跳件 (9)3. .......................................................................................... 喂料器的调整 (9)4. 吸嘴 (9)五、 .................................................... 操作流程10六、 .................................................... 锡膏10七、 .................................................... 注意事项11八、 .................................................... 现场管理12一、贴片机简介YV112-E为日本雅马哈20世纪初期高速贴片机产品、DOS系统，是雅马哈具有代表性的机型之一。

机器显示器分为摄像头显示器和运行菜单显示器。

1.贴片机操作手柄功能简介图一贴片机操作手柄简图2.贴片机操作手柄使用说明：紧急停止键：用于在紧急情况下停止机器，其主要作用是直接切断伺服电机电源、切断气源；运行键：用于启动程序，使机器运行当前程序；停止键：用于在不退出程序的情况下临时停止；复位键：用于退出当前运行程序回到待机状态；错误清除键：用于清除在运行期间由于某种原因报警停机信号；电源键：用于启动伺服电机电源，启动气源；控制杆键：用于和轴移动导航摇杆配合移动各轴；速度键：用于调整运行速度(注：只在设定的五级速度间切换) ；选择轴键：用于被移动轴的选择；选择轴组键：用于选择多个轴移动；Screen键组：用于修改数据；键盘：用于修改数据二、菜单操作功能简介首先打开电源等待机器初始化，待初始化完毕旋出急停按钮，然后按下ready键, 启动伺服电机电源。

YAMAHA贴片机DOS版本详细参数用设置1.机台设置：-型号选择：根据实际机台型号，在设置界面中选择正确的机型。

-系统参数：包括系统时间、显示屏亮度、操作提示音等系统相关参数的设置。

-工喱跑位调整：用于校准贴片头和工喱的位置关系，确保贴片准确性。

-设定镜头焦距：根据镜头的放大倍数和焦距来设定实际需要的放大倍数。

-工喱调整：用于校准工喱的位置关系，确保贴片准确性。

2.组件设置：-参数设置：根据所需贴片的组件参数，设置组件的拾取位置、拾取方式、拾取角度、贴片力度等参数。

-组件库管理：将不同类型的组件添加到组件库中，提供给贴片程式选择。

-组件库条件设置：根据实际组件的参数设置贴单条件，包括角度、高度、宽度等参数。

-组件预置位调整：根据实际组件的放置位置，调整组件的坐标位置以确保贴片准确性。

3.程式设置：-程式选择：选择需要贴片的程式，可以通过导入程式、手动输入程式等方式进行选择。

-程式库管理：将不同类型的程式添加到程序库中，提供给不同程式的选择。

4.贴片参数设置：-取放料参数：设置拾取料和放置料的速度、高度、角度等参数，确保贴片准确性。

-点胶参数设置：如果需要对组件进行点胶操作，可以设置点胶参数，包括点胶位置、点胶量等。

-贴片参数：设置贴片速度、贴片力度、贴片角度等参数，根据实际需要进行调整，确保贴片质量。

-器件高度检测：设置贴片机在贴片过程中对组件高度的检测范围，以确保高度符合要求。

5.校验设置：-良率统计：设置统计周期，统计贴片机的良率，并输出统计报表。

-巡检检测设置：设置巡检周期，对贴片机的各项功能进行自检，确保贴片机正常工作。

-拾取检测设置：设置拾取失败的处理方式，如重新拾取、跳过等。

-贴片校验设置：设置贴片后对贴片位置的校验方式，如视觉校验、机械校验等。

以上是关于YAMAHA贴片机DOS版本详细参数设置的一些内容，详细参数设置需要根据实际情况进行调整，以实现最佳的贴片效果，提高生产质量和效率。

YAMAHA 贴片机操作者级别及密码设定目的和意义：操作者用各自的身份级别及操作密码登陆机器后，当某个错误出现时，该操作员的名字将被自动记录到错误日志里，让问题的跟进及处理变得相对容易。

请参考下图：操作者级别及密码设定步骤：1：在主画面中点击应用程序设定:2：打开设置画面后，点击操作者设置按钮，在操作者窗口中即可进行操作者的各项操作，包括各级别的操作者的添加/删除，密码的修改等各项操作，请参考下图。

在组名的下拉列表中有操作者,管理者和服务者三个组，客户仅能使用操作者和管理者两个组，服务者是提供给YAMAHA或YAMAHA代理商的专业服务人员使用。

(注：组是用来分类注册操作者方便用的，在管理者和操作者之间并没有功能方面的不同,只是方便管理，所以下面仅做操作者设置的说明，管理者的设置与操作者的设置一样)，操作者组可注册多达100个操作人员。

只有在登陆到level 10的管理员级别下才可以注册或删除操作者。

3：添加操作者：在操作者窗口中点击“添加”按钮，在操作者编辑画面中输入操作者的名字，输入密码，并在下面的密码确认栏中输入同样的密码，在下面的组中选择所归属的组，在级别(level)下拉列表中选择所需要德级别(在0 ~ 10之间选择)。

做完所有的设定后点击OK完成。

请参考下图。

4：删除操作者：在操作者窗口画面中选择所需要删除的操作者并点击点击删除按钮，在弹出的确认画面中点击OK,即可删除相应的操作者，如下图。

5：编辑操作者：在操作者窗口画面中选择所要编辑的操作者并点击点击编辑按钮，可以修改所需要的项目，包括操作者名字，密码，组别以及级别(level).6：操作级别(level)编辑：点击级别编辑将弹出级别定义对话框，点击右边级别下拉列表选择相应的级别。

最左边的方框中是树形功能菜单，右边方框中为相应菜单下的功能选项，可在相应的选项中勾选相应级别的功能选项，请参考下图：以上每一个级别(level)设置用户可根据自身要求进行定义,级别(level)包含0~10共11个级别，不过yamaha为每一个级别(level)都有一个默认的级别定义，请参考下表附录。
