YAMAHA_Xg系列贴片机编程一、基本概念在PCB的坐标系中,有PCB原点(board/offset/board origin)和拼块原点(board/offset/block origin)。
1.PCB原点(board/offset/board origin)。
PCB原点坐标值是指PCB原点相对于固定定位针中心的距离。
原则上,PCB原点可以在PCB上的任何位置,PCB原点坐标为(0,0)即PCB原点与固定定位针中心重合。
**注意:当机器传送方向从右向左时,固定定位针中心对应的PCB定位孔距离PCB左下角为(5.00mm,5.00mm);当机器传送方向从左向右时,固定定位针中心对应的PCB定位孔距离PCB右下角为(5.00mm,5.00mm)。
一般设定PCB原点坐标为(0,0)。
当然亦可设定为其他值。
例如,当机器传送方向从右向左时,对一块300MMX200MM的PCB,设定PCB原点坐标为(295.00,-5.00)即以PCB 的右下角为PCB原点,。
又例如,当机器传送方向从左向右时,对一块300MMX200MM 的PCB,设定PCB原点坐标为(-295.00,-5.00)即以PCB的左下角为PCB原点。
2.拼块原点(board/offset/block origin)。
拼块原点是指每个拼块上所有的点的的坐标原点,原则上可以在拼块的任何位置,拼块原点坐标值是以PCB原点为坐标原点,拼块原点坐标为(0,0)即该拼块的原点与PCB原点重合。
拼块原点最好选取拼块中某个焊盘的中心或边角,不要选取丝印字符或孔中心。
3.PCB原点和拼块原点的关系。
首先,拼块原点坐标值是以PCB原点为坐标原点。
另外,PCB原点可以在PCB的任何地方,而拼块原点最好在小拼块中。
如果将PCB原点定在第一个拼块的原点位置,则PCB原点坐标值为该点到固定定位针中心的XY距离,第一拼块的拼块原点坐标为(0,0)。

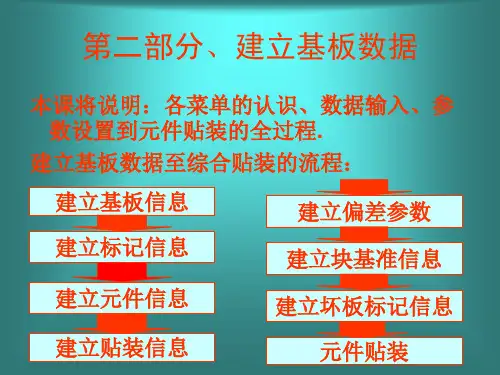

*每个PCB板程序包括PCB信息子文件(board/board)、贴装信息子文件(board/ mount)、原器件信息子文件(parts)、标记信息子文件(parts)、拼块原点信息子文件(board/offset)、局部标记信息子文件(local fid. Mark inf.)和局部坏标记信息子文件(local bad mark inf.)。
YAMAHA XG 系列贴片机目录贴片机各部分名称和功能简介 (3)开、关机流程图 (6)1、 操作前需要检查的项目 (7)2、启动贴片机 (7)3、执行回原点操作 (8)4、选择操作者 (8)5、选择程序进行生产 (9)5、1 暖机 (9)5、2选择PCB程序 (10)5.3 开始生产 (15)5、4 清除报警信息和错误信息 (16)6、结束生产并关机 (16)贴片机各部分名称和功能简介喂料器平台信号指示灯:依下表用红色、绿色、黄色指示生产和操作状态。
贴片机状态举例绿色红色黄色暖机或自动运行亮————紧急停止——亮——系统错误(伴随蜂鸣音)超出软限位——亮——操作或PCB数据错误(伴随蜂鸣音)拾取错误,识别错误,数据检查错误等————亮不能使用元器件托盘供料器的门没关好,元器件尺寸超出等————闪烁不停机换料系统处于低的位置(选项)(当本选项存在时)————闪烁Dump station满(当本选项存在时)————闪烁报警蜂鸣器:当有不正常操作或错误发生时会发出蜂鸣声音。
(音量可调整)安全盖:必须在操作时关闭此盖,如果打开,贴片机处于紧急停止状态。
压力表:指示压缩空气压力贴装头:用吸嘴吸取、贴装元器件,有相机用于识别PCB的MARK点。
详情请参考说明书。
前面板:此板后装系统板,电源板,伺服控制板,视觉板和光盘驱动器,在操作中请保持此面板闭合。
主电源开关:开、关贴片机喂料器平台:放置喂料器用,详情请参考说明书。
操作面板和数据输入单元:操作面板按钮:各按键功能:按键名称该键用于:ACTIVE 打开其他键(前后ACTIVE键不能同时打开)READY 释放紧急停止状态,打开伺服RESET 停止自动运行,回到等待状态START 依照PCB数据开始贴装STOP 停止自动运行(按START键恢复自动运行)ERROR停止蜂鸣器声音,消除错误或报警提示CLEAREMERGENCY触发紧急停止,向右旋转可以释放该按键STOP注意:如果前后面板均有ACTIVE键,那么这两个按键不能同时打开,这意味着只有ACTIVE 打开的一面其他键才有效(无论ACTIVE键是否打开,两面的STOP键不受影响,均可操作)1、 操作前需要检查的项目如下:检查项目 检 查 点气源 检查黑色指针指在0.55MPa 处 安全盖 检查前后安全盖已盖好喂料器 检查每个喂料器安全的安装在供料平台上且没有翘起,没有杂物或散料在喂料器上传送部分 检查没有杂物在传送带上,各传送带部件运动时无互相妨碍,比如顶针和传送轨道,没有可能阻碍头部运动的物品。

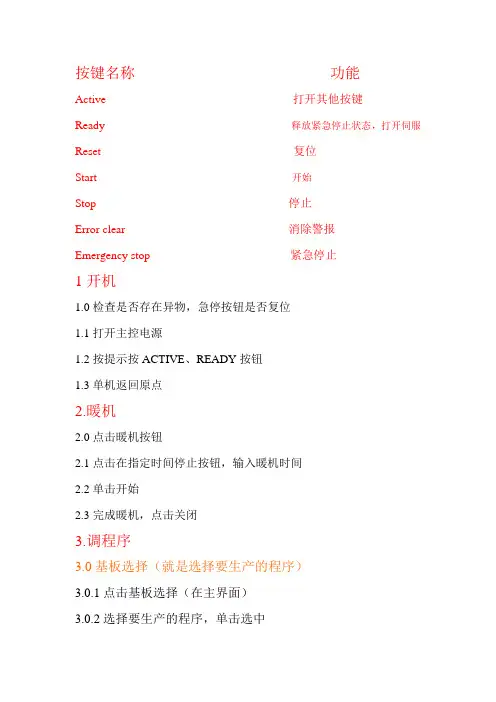

按键名称功能Active 打开其他按键Ready 释放紧急停止状态,打开伺服Reset 复位Start开始Stop 停止Error clear 消除警报Emergency stop 紧急停止1开机1.0检查是否存在异物,急停按钮是否复位1.1打开主控电源1.2按提示按ACTIVE、READY按钮1.3单机返回原点2.暖机2.0点击暖机按钮2.1点击在指定时间停止按钮,输入暖机时间2.2单击开始2.3完成暖机,点击关闭3.调程序3.0基板选择(就是选择要生产的程序)3.0.1点击基板选择(在主界面)3.0.2选择要生产的程序,单击选中3.0.3点击选择按钮3.1调整导轨3.1.1点击装置按钮,打开设备上盖3.1.2放置顶针3.1.3单击调整轨道按钮3.2核对物料3.2.1点击生产设计按钮3.2.2单击左下角料位列表3.2.3查看物料3.2.4核对完物料,点击关闭3.3示校吸取坐标3.3.1点击元件按钮3.3.2点击示教3.3.3点击跟踪→点击移动→调整坐标→示教→向后示教→完成3.3.4单击元件保存按钮3.3.5打开基板保存窗口3.3.6点击依次保存3.4程序优化3.4.1点击最优化3.4.2删除设置3.4.3生成设置3.4.4执行优化3.4.5完成优化4.开始生产4.1按Reset→Ready→Start5.关机5.1按下Stop→Reset5.2点击基板保存,依次点击保存5.3点击切断电源按钮5.4依照对话框提示操作5.5待显示器显示Restart,关闭主控电源6开关机操作流程图。

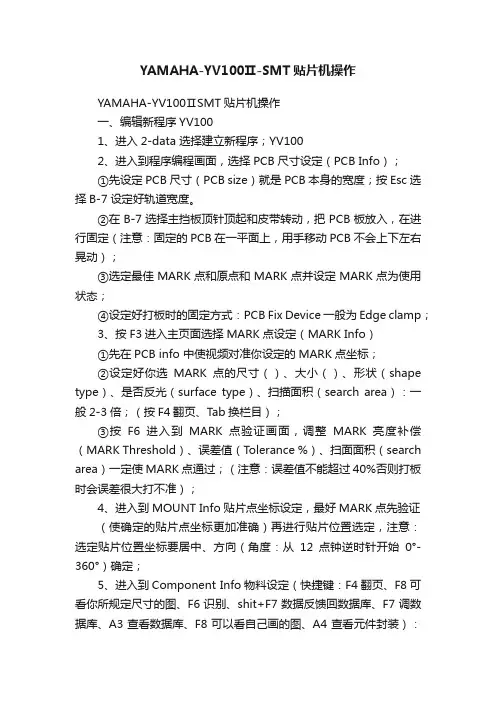

YAMAHA-YV100Ⅱ-SMT贴片机操作YAMAHA-YV100ⅡSMT贴片机操作一、编辑新程序YV1001、进入2-data 选择建立新程序;YV1002、进入到程序编程画面,选择PCB尺寸设定(PCB Info);①先设定PCB尺寸(PCB size)就是PCB本身的宽度;按Esc选择B-7设定好轨道宽度。
②在B-7选择主挡板顶针顶起和皮带转动,把PCB板放入,在进行固定(注意:固定的PCB在一平面上,用手移动PCB不会上下左右晃动);③选定最佳MARK点和原点和MARK点并设定MARK点为使用状态;④设定好打板时的固定方式:PCB Fix Device 一般为Edge clamp;3、按F3进入主页面选择MARK点设定(MARK Info)①先在PCB info 中使视频对准你设定的MARK点坐标;②设定好你选MARK点的尺寸()、大小()、形状(shape type)、是否反光(surface type)、扫描面积(search area):一般2-3倍;(按F4翻页、Tab换栏目);③按F6进入到MARK点验证画面,调整MARK亮度补偿(MARK Threshold)、误差值(Tolerance %)、扫面面积(search area)一定使MARK点通过;(注意:误差值不能超过40%否则打板时会误差很大打不准);4、进入到MOUNT Info贴片点坐标设定,最好MARK点先验证(使确定的贴片点坐标更加准确)再进行贴片位置选定,注意:选定贴片位置坐标要居中、方向(角度:从12点钟逆时针开始0°-360°)确定;5、进入到Component Info物料设定(快捷键:F4翻页、F8可看你所规定尺寸的图、F6识别、shit+F7数据反馈回数据库、F7调数据库、A3查看数据库、F8可以看自己画的图、A4查看元件封装):取名称,可用游标卡尺测出物料的X轴、Y轴、Z轴方向的长度并写入,按F6选择站台放入物料选择吸嘴进行验证;经验分享:①物料可直接调用选项:530-539 铝电容;550-572钽电容;600-615三极管;620-622三极管;699-725 IC芯片;520-527MELF二极管(数字从小到大封装依次增大);②吸嘴:31 的选择1608/3216/2125;32 的选择4532/5650/7343/MELF;33的选择SOP20.封装:0805对应2125;1206对应3216;0603对应1608;0402对应1005.③取料高度,一般情况可设置为是:电阻0.2mm;二极管0.8-1.0(正朝下、负朝上)④编辑IC芯片物料:首先注意扫描的角度和你所画的图(F8)是不是在同一个方向,不是可设置取料角度(pick angle deg)使物料和你所画的图在同一个方向再进行验证;IC的一些设定,Lead Number N:N向零件的脚数;Lead Number E:E向零件的脚数;Reflect LL:脚长;Lead Width:脚的宽度;Co-planarity一般设置为Not Use;⑤验证(F6):Search Area mm(扫描面积)QFP208设定6mm;QFP100设定5mm;SOP8-32设定4mm;603-3216/4148/3906设定2.5mm。
