H3C交换机开局配置

H3C配置经典全面教程(H3C是一个以网络设备和解决方案为主要业务的公司，其产品广泛应用于企业、政府、运营商等领域。

本文将为大家介绍H3C配置的经典全面教程，希望可以帮助大家更好地了解和使用H3C产品。

首先，我们需要准备一台H3C设备，可以是交换机、路由器等等。

在开始配置之前，我们需要连接到设备的控制台端口，可以通过串口线连接到PC的串口接口或者使用一个转接线连接到PC的USB接口。

然后，我们需要使用一个串口终端工具，比如HyperTerminal或者SecureCRT等，来打开设备的控制台会话。

接下来，我们来进行H3C设备的基本配置。

第一步，进入用户视图。

在设备启动后，我们进入的是用户视图，默认情况下没有用户名和密码，直接按回车键进入用户视图。

第二步，设置设备的主机名和域名。

在用户视图下，我们可以使用以下命令来设置设备的主机名和域名：sysname 设备主机名domain 设备域名第三步，设置管理口IP地址。

在用户视图下，我们可以使用以下命令来设置设备的管理口IP地址：interface vlan-interface 管理口vlan接口号ip address 管理口IP地址管理口子网掩码第四步，配置SSH登录。

在用户视图下，我们可以使用以下命令来设置SSH登录：ssh authentication-type default password第五步，配置Telnet登录。

在用户视图下，我们可以使用以下命令来设置Telnet登录：telnet server enable第六步，配置管理密码。

在用户视图下，我们可以使用以下命令来设置设备的管理密码：user-interface vty 0 4authentication-mode schemeset authentication password cipher 用户密码第七步，保存配置并退出。

在用户视图下，我们可以使用以下命令将配置保存到设备的闪存中，并且退出设备的控制台会话：savequit通过以上步骤，我们完成了H3C设备的基本配置。

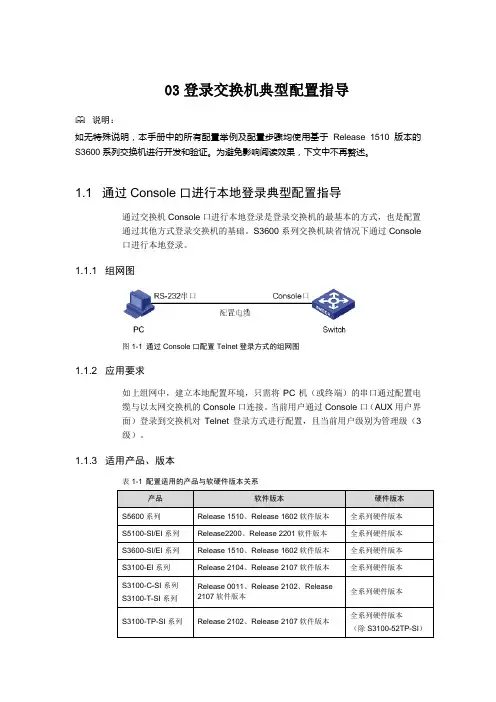

03登录交换机典型配置指导说明：如无特殊说明，本手册中的所有配置举例及配置步骤均使用基于Release 1510版本的S3600系列交换机进行开发和验证。

为避免影响阅读效果，下文中不再赘述。

1.1 通过Console口进行本地登录典型配置指导通过交换机Console口进行本地登录是登录交换机的最基本的方式，也是配置通过其他方式登录交换机的基础。

S3600系列交换机缺省情况下通过Console口进行本地登录。

1.1.1 组网图图1-1 通过Console口配置Telnet登录方式的组网图1.1.2 应用要求如上组网中，建立本地配置环境，只需将PC机（或终端）的串口通过配置电缆与以太网交换机的Console口连接。

当前用户通过Console口（AUX用户界面）登录到交换机对Telnet登录方式进行配置，且当前用户级别为管理级（3级）。

1.1.3 适用产品、版本表1-1 配置适用的产品与软硬件版本关系产品软件版本硬件版本S5600系列Release 1510、Release 1602软件版本全系列硬件版本S5100-SI/EI系列Release2200、Release 2201软件版本全系列硬件版本S3600-SI/EI系列Release 1510、Release 1602软件版本全系列硬件版本S3100-EI系列Release 2104、Release 2107软件版本全系列硬件版本S3100-C-SI系列S3100-T-SI系列Release 0011、Release 2102、Release2107软件版本全系列硬件版本S3100-TP-SI系列Release 2102、Release 2107软件版本全系列硬件版本（除S3100-52TP-SI）产品软件版本硬件版本S3100-52TP-SI Release 2106、Release 2107软件版本S3100-52TP-SI S3100-52P Release 1500、Release 1602软件版本S3100-52PS2126-EI Release 2102、Release 2106、Release2107软件版本S2126-EIS2000-EA系列Release 2107软件版本全系列硬件版本E352&E328 Release 1510、Release 1602软件版本E352&E328E152 Release 1500、Release 1602软件版本E152E126 Release 0011、Release 2102、Release2107软件版本E126E126A Release 2104、Release 2107软件版本E126A1.1.4 配置过程和解释1. 配置Telnet登录方式的公共属性# 配置从VTY用户界面登录后可以访问的命令级别为2级[Sysname] user-interface vty 0[Sysname-ui-vty0] user privilege level 2# 设置VTY0用户界面支持Telnet协议[Sysname-ui-vty0] protocol inbound telnet# 设置VTY0用户的终端屏幕的一屏显示30行命令[Sysname-ui-vty0] screen-length 30# 设置VTY0用户历史命令缓冲区可存放20条命令[Sysname-ui-vty0] history-command max-size 20# 设置VTY0用户界面的超时时间为6分钟[Sysname-ui-vty0] idle-timeout 62. 通过Telnet登录用户的认证方式Telnet登录有以下几种认证方式：认证方式为None，认证方式为Password，认证方式为Scheme。

H3C交换机配置命令快速入门H3C是一家领先的网络设备制造商，在企业网络中广泛使用。

本文将介绍H3C交换机配置命令的快速入门，帮助您快速掌握常用的配置命令，以便于您更好地管理和维护您的企业网络。

进入配置模式首先，我们需要进入交换机的配置模式。

在命令行界面输入“system-view”即可进入配置模式。

设置交换机的主机名为了便于管理多台交换机，我们需要给每台交换机设置一个唯一的主机名。

在配置模式下输入“hostname [主机名]”即可设置主机名。

例如，设置主机名为“Switch1”，则输入命令“hostname Switch1”。

设置管理用户和密码为了保障交换机的安全性，我们需要设置管理用户和密码。

在配置模式下输入“local-user [用户名] password cipher [密码]”即可设置管理用户和密码。

例如，设置用户名为“admin”，密码为“123456”，则输入命令“local-user admin password cipher 123456”。

配置交换机IP地址在企业网络中，我们需要为交换机配置IP地址，以便于进行网络管理和维护。

在配置模式下输入“interface vlan [VLAN号]”进入VLAN配置界面，然后输入“ip address [IP 地址] [子网掩码]”配置IP地址。

例如，配置VLAN号为10，IP地址为192.168.1.1，子网掩码为255.255.255.0，则输入命令“interface vlan 10”和“ip address 192.168.1.1 255.255.255.0”。

配置交换机端口在企业网络中，我们需要配置交换机的端口以实现不同设备之间的通信。

在配置模式下输入“interface [端口号]”进入端口配置界面，然后输入“port link-type [链路类型]”配置链路类型。

例如，配置端口号为1/0/1，链路类型为access，则输入命令“interface 1/0/1”和“port link-type access”。

举例讲解H3C配置三层交换机4个步骤详细用法H3C是一家网络设备制造商，其三层交换机是其主要产品之一、配置H3C三层交换机可以提供强大的网络管理和控制功能。

下面将详细介绍配置H3C三层交换机的四个步骤及其用法。

第一步：基本设置在配置H3C三层交换机之前，首先需要进行基本设置，包括设置设备的管理IP地址、主机名、密码等。

以下是一个基本设置的例子：1.登录到H3C三层交换机的控制台，输入用户名和密码。

2. 进入系统视图，通过命令"system-view"进入。

3. 设置设备的主机名，使用命令"sysname [主机名]"进行设置。

例如，"sysname switch1"将设备主机名设置为switch14. 设置设备的管理IP地址，使用命令"interface vlan-interface [vlan号]"进入VLAN接口模式。

然后使用命令"ip address [IP地址] [子网掩码]"设置IP地址。

例如，"interface vlan-interface 1"进入VLAN接口1模式，"ip address 192.168.1.1 255.255.255.0"设置IP地址为192.168.1.1，子网掩码为255.255.255.0。

5. 保存配置，使用命令"save"保存配置。

第二步：VLAN配置VLAN是虚拟局域网的缩写，通过配置VLAN可以将交换机的端口分成不同的虚拟网络，从而实现更好的网络管理和控制。

以下是一个VLAN配置的例子：1. 创建VLAN，使用命令"vlan [vlan号]"进行创建。

例如，"vlan 10"将创建一个VLAN编号为10的VLAN。

2. 将端口加入VLAN，使用命令"port vlan [vlan号] [端口号]"进行配置。

H3C核心交换机配置H3C核心交换机配置H3C每年将销售额的15%以上用于研发投入，在中国的'北京、杭州和深圳设有研发机构，在北京和杭州设有可靠性试验室以及产品鉴定测试中心。

以下是店铺整理的关于H3C核心交换机配置，希望大家认真阅读!1、核心交换机新建用户admin密码admin@h3c，并关联远程登录服务，如telnet web网页登录、ssh远程登录。

并开启telnet、web登录服务、ftp服务#local-user adminpassword cipher admin@h3cauthorization-attribute level 3service-type telnetservice-type ftpservice-type web#telnet server enable#ip http enable#user-interface vty 0 15authentication-mode scheme2、如需新增vlan网段，先新建对应vlan，新建网关、把网线口加入到此vlan，这里例举新增vlan11，网关172.30.162.1/24,把0/0/27-0/0/28口添加到vlan162#vlan 162port GigabitEthernet 0/0/27 to GigabitEthernet 0/0/28#interface Vlan-interface162ip address 172.30.162.1 255.255.255.03、开启DHCP自动获取功能，此功能一般只需要在核心交换机上开启，比如这里开启vlan162网段的DHCP功能，并禁止分配172.30.162.1-100#dhcp server ip-pool 162network 172.30.162.0 mask 255.255.255.0gateway-list 172.30.162.1dns-list 88.0.0.216 88.0.0.218#dhcp enable#dhcp server forbidden-ip 172.30.162.1 172.30.162.100关闭192.168.11.0网段的DHCP自动获取功能#undo dhcp server ip-pool 114、下联交换机口必须配置成trunk口，并允许所有vlan通过，比如2槽位板卡，开启trunk配置，这里例举2/0/1和2/0/2口要下接接入交换机#interface GigabitEthernet2/0/1port link-type trunkport trunk permit vlan 10 20 30 40 50 80 162 500 1000#interface GigabitEthernet2/0/2port link-type trunkport trunk permit vlan 10 20 30 40 50 80 162 500 10005、查看交换机端口使用情况，可查看端口激活状态up或者DOWN，端口工作速率，端口模式，端口对应的vlan号dis interface briefThe brief information of interface(s) under route mode: Link: ADM - administratively down; Stby - standbyProtocol: (s) - spoofingInterface Link Protocol Main IP DescriptionM-E0/0/0 DOWN DOWN --NULL0 UP UP(s) --Vlan1 UP UP --Vlan10 UP UP 192.168.10.1 POSVlan20 UP UP 192.168.20.1 KELIUVlan30 UP UP 192.168.30.1 MENJINVlan40 UP UP 192.168.40.1 TINGCHECHANGVlan50 UP UP 172.15.0.1 KEYONG-WIFI-IPVlan80 UP UP 192.168.80.1 OFFICE-WIFI-IPVlan162 UP UP 172.30.162.1 OFFICEVlan500 UP UP 192.168.60.1 AP-IPVlan1000 UP UP 172.16.100.1 MANGENT&TO-F100-E-G Vlan1101 UP UP 11.1.1.2 TO-CISCO-11.1.1.1Vlan1102 UP UP 11.1.1.6 TO-CISCO-11.1.1.5The brief information of interface(s) under bridge mode: Link: ADM - administratively down; Stby - standbySpeed or Duplex: (a)/A - auto; H - half; F - fullType: A - access; T - trunk; H - hybridInterface Link Speed Duplex Type PVID DescriptionBAGG1 UP 2G(a) F(a) A 1000 TO-F100-E-GBAGG2 UP 2G(a) F(a) T 1 WLAN-COTROLGE0/0/1 DOWN auto A T 1GE0/0/2 DOWN auto A T 1GE0/0/3 DOWN auto A T 16、查看各个vlan所有在线电脑ip，可通过命令查看在线ip地址-mac地址-学习来源(所接端口)，下面列举查看管理vlan 1000网段交换机在线情况，可以看到下列ip的交换机都在正常工作，都在线dis arp vlan 1000Type: S-Static D-Dynamic M-MultiportIP Address MAC Address VLAN ID Interface Aging Type172.16.100.36 5cdd-703f-6e50 1000 GE0/0/13 18 D172.16.100.14 7425-8aef-811a 1000 GE0/0/13 13 D172.16.100.37 e468-a38e-ee5b 1000 GE0/0/14 3 D172.16.100.2 70ba-ef69-4adf 1000 BAGG1 3 D172.16.100.3 70f9-6d0d-e4d6 1000 BAGG2 15 D【H3C核心交换机配置】。

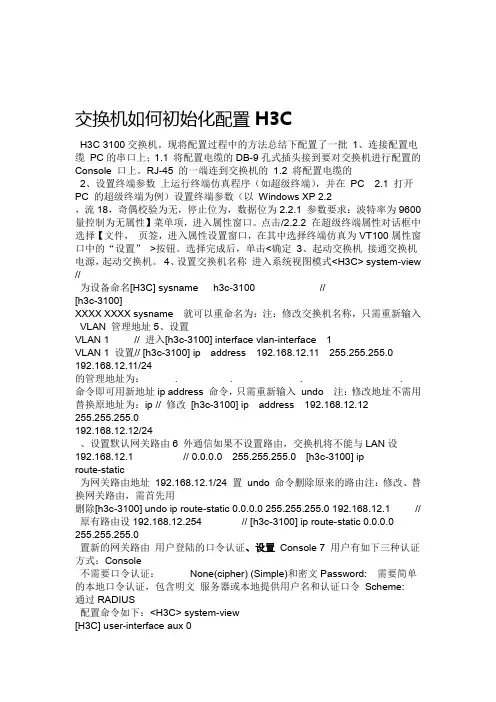

交换机如何初始化配置H3CH3C 3100交换机。

现将配置过程中的方法总结下配置了一批1、连接配置电缆PC的串口上；1.1 将配置电缆的DB-9孔式插头接到要对交换机进行配置的Console 口上。

RJ-45 的一端连到交换机的1.2 将配置电缆的2、设置终端参数上运行终端仿真程序（如超级终端），并在PC 2.1 打开PC 的超级终端为例）设置终端参数（以Windows XP 2.2，流18，奇偶校验为无，停止位为，数据位为2.2.1 参数要求：波特率为9600 量控制为无属性】菜单项，进入属性窗口。

点击/2.2.2 在超级终端属性对话框中选择【文件，页签，进入属性设置窗口，在其中选择终端仿真为VT100属性窗口中的“设置”>按钮。

选择完成后，单击<确定3、起动交换机接通交换机电源，起动交换机。

4、设置交换机名称进入系统视图模式<H3C> system-view //为设备命名[H3C] sysname h3c-3100 //[h3c-3100]XXXX XXXX sysname 就可以重命名为：注：修改交换机名称，只需重新输入VLAN 管理地址5、设置VLAN 1 // 进入[h3c-3100] interface vlan-interface 1VLAN 1 设置// [h3c-3100] ip address 192.168.12.11 255.255.255.0192.168.12.11/24的管理地址为： . . . . 命令即可用新地址ip address 命令，只需重新输入undo 注：修改地址不需用替换原地址为：ip // 修改[h3c-3100] ip address 192.168.12.12255.255.255.0192.168.12.12/24、设置默认网关路由6 外通信如果不设置路由，交换机将不能与LAN设192.168.12.1 // 0.0.0.0 255.255.255.0 [h3c-3100] iproute-static为网关路由地址192.168.12.1/24 置undo 命令删除原来的路由注：修改、替换网关路由，需首先用删除[h3c-3100] undo ip route-static 0.0.0.0 255.255.255.0 192.168.12.1 // 原有路由设192.168.12.254 // [h3c-3100] ip route-static 0.0.0.0255.255.255.0置新的网关路由用户登陆的口令认证、设置Console 7 用户有如下三种认证方式：Console不需要口令认证：None(cipher) (Simple)和密文Password: 需要简单的本地口令认证，包含明文服务器或本地提供用户名和认证口令Scheme:通过RADIUS配置命令如下：<H3C> system-view[H3C] user-interface aux 0[H3C-ui-aux0] authentication-mode password[H3C-ui-aux0] set authentication password simple h3c退出重新启动后，交换机提示用户输入访问口令Login authentication Password:用户的命令控制级别设置[H3C-ui-aux0] user privilege level 0. . . .[H3C] super password level 1 simple 111111[H3C] super password level 2 simple 222222[H3C] super password level 3 simple 333333密码验证配置、TELNET840 [h3c-3100] user-interface vty设置认证方// [h3c-3100-ui-vty0-4] authentication-mode password式为密码验证设置登陆验证[h3c-3100-ui-vty0-4] set authentication password simple h3c //)h3c(明文保存密码为设置登陆用户// [h3c-3100-ui-vty0-4] user privilege level 3）1的级别为最高级3（缺省为本地用户名和密码验证配置9、TELNET 需要输入用户名和密码才可以登陆交换机。

华三交换机配置教程华三交换机是一种网络设备，用于网络中的数据转发和路由功能。

配置华三交换机是网络管理员必备的操作，下面是一份华三交换机配置教程，帮助您完成基本的配置。

首先，我们需要准备的设备和材料包括：一台华三交换机，一台连接交换机的电脑或终端设备，以及一条网线。

第一步，将华三交换机和电脑或终端设备连接起来，通过网线将交换机的一个网络端口连接到电脑或终端设备的网口上。

第二步，打开电脑或终端设备上的终端软件，如PuTTY等，选择串口连接方式，并设置串口参数，包括波特率、数据位、停止位和校验位等，通常默认配置即可。

第三步，连接上串口后，按下交换机上的"Enter"键，进入华三交换机的命令行界面。

第四步，首先需要对交换机进行基本的配置，如设定主机名、IP地址、网关和子网掩码等。

在命令行界面中，输入以下命令进行配置：system-view 进入系统视图sysname Switch 设定主机名interface vlan-interface 1 进入虚拟LAN接口1配置ip address 192.168.1.1 24 设置IP地址和子网掩码quit 退出虚拟LAN接口1配置vlan batch 1 创建VLAN 1interface gigabitethernet 0/0/1 进入Gigabit以太网接口0/0/1配置port link-type access 配置接口链路类型为access port default vlan 1 配置接口默认VLANport hybrid vlan 1 配置接口混合模式VLANquit 退出Gigabit以太网接口0/0/1配置interface gigabitethernet 0/0/2 进入Gigabit以太网接口0/0/2配置port link-type trunk 配置接口链路类型为trunkport trunk allow-pass vlan 1 配置接口允许通过的VLAN quit 退出Gigabit以太网接口0/0/2配置interface gigabitethernet 0/0/3 进入Gigabit以太网接口0/0/3配置port link-type hybrid 配置接口链路类型为hybrid port hybrid pvid vlan 1 配置接口默认VLANport hybrid untagged vlan 1 配置接口untagged VLAN port hybrid tagged vlan 2 配置接口tagged VLANquit 退出Gigabit以太网接口0/0/3配置save 保存配置在上述配置中，我们设定了一个名为"Switch"的主机名，设置了交换机的IP地址为192.168.1.1，子网掩码为24位，还创建了一个名为VLAN 1的虚拟局域网，并进行了接口配置。

H3C华三交换机基本配置命令大全，别到用的时候找不到了！本期我们一起来学习一下H3C最详细的基础命令。

一、不知道密码，如何恢复出厂设置1、开机启动，Ctrl+B进入bootrom菜单，选择恢复出厂设置。

2、用com线连上电脑，用超级终端进入，然后重启电脑，看提示按ctrl+b 进入bootrom模式，然后按照菜单提示删除flash中的.cfg文件，然后重启就可以了。

二、将Trunk端口添加到vlan中Trunk端口可以允许多个VLAN通过，也就是可以加入多个VLAN，所以Trunk 端口的VLAN加入不可能是一个一个地加，而是采取批量添加的方式进行。

但只能在以太网端口视图下进行配置，配置步骤如表7-11所示。

【示例1】使用port trunk permit vlan命令将中继端口Ethernet2/0/1加入到2、6、10、50～100 VLAN中。

1. <H3C> system-view2. System View: return to User View with Ctrl+Z.3. [H3C] interface Ethernet2/0/14. [H3C-Ethernet2/0/1] port trunk permit vlan 2 6 10 50 to 100【示例2】使用undo port trunk permit vlan命令将中继端口Ethernet2/0/1从VLAN 1中删除。

三、H3C交换机基础配置说明1、以太网端口的链路类型Access link：只能允许某一个vlan的untagged数据流通过。

Trunk link：允许多个vlan的tagged数据流和某一个vlan的untagged数据流通过。

Hybrid link：允许多个vlan的tagged数据流和多个vlan的untagged数据流通过。

hybrid link端口可以允许多个vlan的报文发送时不携带标签，而Trunk端口只允许缺省vlan的报文发送时不携带标签。

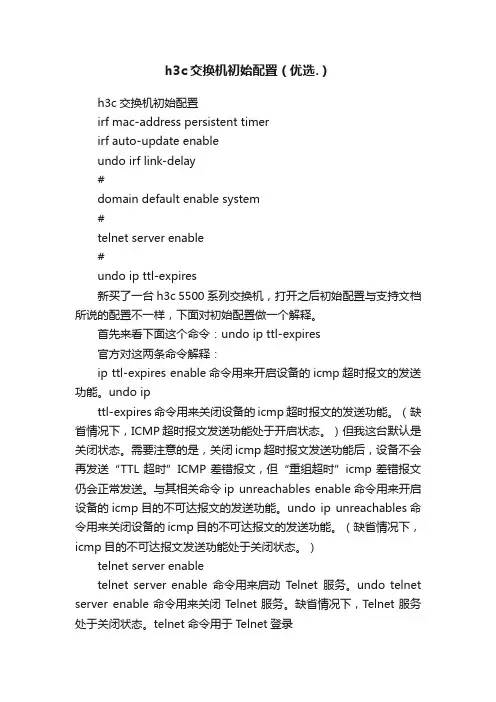

h3c交换机初始配置（优选.）h3c交换机初始配置irf mac-address persistent timerirf auto-update enableundo irf link-delay#domain default enable system#telnet server enable#undo ip ttl-expires新买了一台h3c 5500系列交换机，打开之后初始配置与支持文档所说的配置不一样，下面对初始配置做一个解释。

首先来看下面这个命令：undo ip ttl-expires官方对这两条命令解释：ip ttl-expires enable命令用来开启设备的icmp超时报文的发送功能。

undo ipttl-expires命令用来关闭设备的icmp超时报文的发送功能。

（缺省情况下，ICMP超时报文发送功能处于开启状态。

）但我这台默认是关闭状态。

需要注意的是，关闭icmp超时报文发送功能后，设备不会再发送“TTL超时”I CMP差错报文，但“重组超时”icmp差错报文仍会正常发送。

与其相关命令ip unreachables enable命令用来开启设备的icmp目的不可达报文的发送功能。

undo ip unreachables命令用来关闭设备的icmp目的不可达报文的发送功能。

（缺省情况下，icmp目的不可达报文发送功能处于关闭状态。

）telnet server enabletelnet server enable命令用来启动Telnet服务。

undo telnet server enable命令用来关闭Telnet服务。

缺省情况下，Telnet服务处于关闭状态。

telnet命令用于Telnet登录到远程主机，以便进行远程管理。

用户可以使用组合键或quit命令来中断本次Telnet登录。

domain default enable isp-nameundo domain default enabledomain default enable命令用来手工配置系统缺省的ISP域。

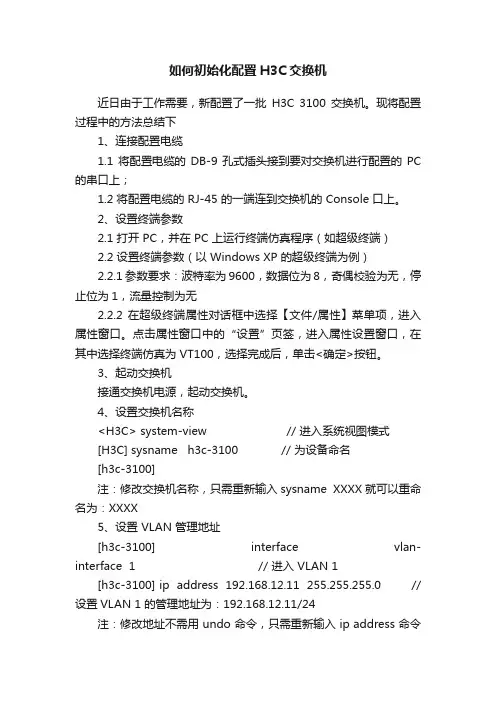

如何初始化配置H3C交换机近日由于工作需要，新配置了一批H3C 3100交换机。

现将配置过程中的方法总结下1、连接配置电缆1.1 将配置电缆的DB-9孔式插头接到要对交换机进行配置的PC 的串口上；1.2 将配置电缆的 RJ-45 的一端连到交换机的 Console 口上。

2、设置终端参数2.1 打开 PC，并在 PC 上运行终端仿真程序（如超级终端）2.2 设置终端参数（以 Windows XP 的超级终端为例）2.2.1 参数要求：波特率为9600，数据位为8，奇偶校验为无，停止位为1，流量控制为无2.2.2 在超级终端属性对话框中选择【文件/属性】菜单项，进入属性窗口。

点击属性窗口中的“设置”页签，进入属性设置窗口，在其中选择终端仿真为 VT100，选择完成后，单击<确定>按钮。

3、起动交换机接通交换机电源，起动交换机。

4、设置交换机名称<H3C> system-view // 进入系统视图模式[H3C] sysname h3c-3100 // 为设备命名[h3c-3100]注：修改交换机名称，只需重新输入 sysname XXXX 就可以重命名为：XXXX5、设置 VLAN 管理地址[h3c-3100] interface vlan-interface 1 // 进入 VLAN 1[h3c-3100] ip address 192.168.12.11 255.255.255.0 // 设置VLAN 1 的管理地址为：192.168.12.11/24注：修改地址不需用 undo 命令，只需重新输入 ip address 命令即可用新地址替换原地址[h3c-3100] ip address 192.168.12.12 255.255.255.0 // 修改 ip 为：192.168.12.12/246、设置默认网关路由如果不设置路由，交换机将不能与LAN外通信[h3c-3100] ip route-static 0.0.0.0 255.255.255.0 192.168.12.1 // 设置192.168.12.1/24 为网关路由地址注：修改、替换网关路由，需首先用 undo 命令删除原来的路由[h3c-3100] undo ip route-static 0.0.0.0 255.255.255.0 192.168.12.1 // 删除原有路由[h3c-3100] ip route-static 0.0.0.0 255.255.255.0 192.168.12.254 // 设置新的网关路由7、设置 Console 用户登陆的口令认证Console 用户有如下三种认证方式：None：不需要口令认证Password: 需要简单的本地口令认证，包含明文(Simple)和密文(cipher)Scheme: 通过 RADIUS 服务器或本地提供用户名和认证口令配置命令如下：<H3C> system-view[H3C] user-interface aux 0[H3C-ui-aux0] authentication-mode password[H3C-ui-aux0] set authentication password simple h3c退出重新启动后，交换机提示用户输入访问口令Login authenticationPassword:用户的命令控制级别设置[H3C-ui-aux0] user privilege level 0[H3C] super password level 1 simple 111111[H3C] super password level 2 simple 222222[H3C] super password level 3 simple 3333338、TELNET密码验证配置[h3c-3100] user-interface vty 0 4[h3c-3100-ui-vty0-4] authentication-mode password // 设置认证方式为密码验证[h3c-3100-ui-vty0-4] set authentication password simple h3c // 设置登陆验证密码为h3c(明文保存)[h3c-3100-ui-vty0-4] user privilege level 3 // 设置登陆用户的级别为最高级3（缺省为1）9、TELNET本地用户名和密码验证配置需要输入用户名和密码才可以登陆交换机。

H C交换机开局配置文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）H3C交换机开局配置详述一、配置交换机光端口、开通光链路配置命令<H3C>sys[H3C]interface GigabitEthernet1/1/1 ＃进入GigabitEthernet1/1/1接口＃[H3C- GigabitEthernet1/1/1]speed 1000 ＃配置GigabitEthernet1/1/1接口速率＃[H3C- GigabitEthernet1/1/1]duplex full ＃配置GigabitEthernet1/1/1工作模式为全双工＃[H3C- GigabitEthernet1/1/1]port link-type trunk＃配置GigabitEthernet1/1/1接口模式为trunk＃[H3C- GigabitEthernet1/1/1]port trunk permit vlan 100＃配置允许Vlan 100通过GigabitEthernet1/1/1＃[H3C- GigabitEthernet1/1/1]]undo port trunk permit vlan 1＃取消Vlan 1通过GigabitEthernet1/1/1＃此段命令行即为配置交换机互联光端口，通常互联光端口为GigabitEthernet1/1/1，若为其他端口，则需根据实际情况调整端口号。

如H3CS5500系列，光端口通常为GigabitEthernet 1/0/25。

注意：本段配置命令从用户模式（尖括号符号）开始，在其他模式或接口下也可通过输入interface GigabitEthernet1/1/1进入相应端口，但为配置流程清晰，建议使用ctrl＋z组合键或者quit命名退出至用户模式（尖括号符号），重新输入上述命令完成配置。

二、配置Scheme认证的Telnet登录I 配置过程1.认证方式为Scheme时Telnet登录方式的配置操作命令说明配置用户界面的超时时间idle-timeoutminutes[seconds]可选缺省情况下，所有的用户界面的超时时间为10分钟如果10分钟内某用户界面没有用户进行操作，则该用户界面将自动断开idle-timeout 0表示关闭用户界面的超时功能ii.配置举例1.组网需求当前用户通过Console口（AUX用户界面）登录到交换机，且用户级别为管理级（3级）。

华为H3C交换机配置命令华为H3C交换机配置命令华为交换机之间只能有一条通路，使得信息集中在一条通信链路上，不能进行动态分配，以平衡负载。

下面是店铺整理的关于华为H3C交换机配置命令，希望大家认真阅读!一、配置软件和硬件1、配置(Console)电缆连接配置电缆是一根8芯屏蔽电缆，一端是压接的RJ-45连接器，插入交换机的Console口里;另一端则同时带有一个DB-9(孔)和DB-25(孔)连接器2、配置软件及设置使用系统自带的“超级终端”，运行“hypertrm”程序，设置终端参数参数要求：波特率为9600，数据位为8，奇偶校验为无，停止位为1，流量控制为无，选择终端仿真为VT100。

二、常用命令1、用户模式：交换机启动后在控制台直接按回车就进入用户模式(远程管理telnet 交换机ip时需要口令)。

--帮助quit ――退出当前模式返回上一级ping ip-address --测试网络连通性telnet ip-address --从交换机登陆其它设备super --从用户模式进入特权模式2、特权模式：进入特权模式一般需要口令，可以防止非法登陆交换机display current --显示当前运行的`配置save --保存当前运行的配置reboot --重启交换机display mac ――显示mac地址表display inteface ethernet 0/1 ――查看以太网口状态system-view --从特权模式进入全局模式3、全局模式：更改配置a.进入以太网口配置模式及相关配置[switchone]interface ethernet 0/1[switchone-Ethernet0/1]shutdown/undo shutdown 关闭/打开接口[switchone-Ethernet0/1]port link-type access/trunk 接口类型设为untagged端口(默认)/tagged端口(用于上行口和级联口) access端口发出和接收的帧不带vlan标记，即untagged端口trunk端口发出和接收的帧一般要带vlan标记，即tagged端口设为tagged口后，还要做以下操作:[switchone-Ethernet0/1]port trunk permit vlan 225 to 250 这条命令是允许有vlan标记225到250的帧上传b.进入vlan配置模式(为了便于操作，不用在接口模式下配置access，而在vlan模式下进行相关操作)[switchone]vlan 225[switchone-vlan225] port Ethernet 1/1 将ethernet 1/1加入vlan225c.设置super口令[switchone]super password simple 2403h 特权口令为2403h。

H3C三层交换机S5500初始配置+网络访问策略H3C三层交换机S5500初始配置+网络访问策略作者：饮马闪客发布于：2014-7-31 22:00 Thursday 分类：网络相关以下为H3C交换机系列S5500型号的初始配置首先连接交换机的CONSOLE口，使用超级终端进入交换机操作的指令界面:配置VLAN1地址：<HG-S5500> sysSystem View: return to User View with Ctrl+Z.[HG-S5500] interface Vlan-interface 1[HG-S5500-Vlan-interface1] ip address 192.168.254.1 24开启web和telnet服务：[HG-S5500] ip http enable[HG-S5500] telnet server enable建立管理用户：[HG-S5500] local-user admin设置密码：[HG-S5500-luser-admin] password cipher admin110为该用户开启web服务：[HG-S5500-luser-admin] service-type web为该用户开启telnet服务：[HG-S5500-luser-admin] service-type telnet将该用户设置为管理员级别：[HG-S5500-luser-admin] authorization-attribute level 3telnet访问（vty）配置：[HG-S5500] user-interface vty 0 4配置本地或远端用户名口令认证方式[HG-S5500-ui-vty0-4] authentication-mode scheme配置静态路由连接外网：[HG-S5500] ip route-static 0.0.0.0 0.0.0.0 192.168.254.2 (注:静态路由地址为外网进来的接口地址)建立网段访问策略，以vlan31为例，首先建立vlan31:[HG-S5500]vlan 31配置vlan31的ip地址：[HG-S5500] interface Vlan-interface 31[HG-S5500-Vlan-interface31] ip address 192.168.31.1 24编写31网段的访问规则如能访问34、35网段，不能访问其他网段：给其能访问的规则名为 acl number 3100:[HG-S5500] acl number 3100[HG-S5500-acl-adv-3100] rule permit ip source 192.168.31.1 0.0.0.255 destination 192.168.34.0 0.0.0.255[HG-S5500-acl-adv-3100] rule permit ip source 192.168.31.1 0.0.0.255 destination 192.168.35.0 0.0.0.255限制其访问其他网段名为 acl number 3600:[HG-S5500] acl number 3600[HG-S5500-acl-adv-3600] rule permit ip source 192.168.31.1 0.0.0.255 destination 192.168.0.0 0.0.255.255首先注意一点交换机S5500不支持packet_filter，因此只能通过Qos实现vlan策略，以上诉vlan31为例接着定义类h3100: [HG-S5500] traffic classifier h3100[HG-S5500-classifier-h3100] if-match acl 3100定义类h3600：[HG-S5500] traffic classifier h3600[HG-S5500-classifier-h3600] if-match acl 3600创建流hb3100为允许访问，hb3600为不允许访问：[HG-S5500] traffic behavior hb3100[HG-S5500-behavior-hb3100] filter permit[HG-S5500] traffic behavior hb3600[HG-S5500-behavior-hb3600] filter deny创建Qos policy:[HG-S5500] qos policy hvlan31绑定：[HG-S5500-qospolicy-hvlan31] classifier h3100 behavior hb3100[HG-S5500-qospolicy-hvlan31] classifier h3600 behavior hb3600绑定Qos策略：[HG-S5500] qos vlan-policy hvlan31 vlan 31 inbound初始化操作：<HG-S5500> reset saved-configuration选择确认初始化Y：<HG-S5500> Y重启即可生效：<HG-S5500> reboot保存配置：[HG-S5500] saveThe current configuration will be written to the device. Are you sure? [Y/N]: yPlease input the file name(*.cfg)[flash:/20130115.cfg](To leave the existing filename unchanged, press the enter key): 20140408.cfg备注：编写其他vlan策略，请仿照红字处vlan31开始根据步骤编写即可。

H3C配置经典全面教程〔经历和资料收集整理版〕1 H3C MSR路由器、交换机根本调试步骤〔初学级别〕：1.1如何登陆进路由器或交换机1.1.1搭建配置环境第一次使用H3C系列路由器时，只能通过配置口(Console)进展配置。

1〕将配置电缆的RJ-45一端连到路由器的配置口(Console)上。

2〕将配置电缆的DB-9(或DB-25)孔式插头接到要对路由器进展配置的微机或终端的串口上。

备注：登陆交换机的方法与路由器的一致，现仅用路由器举1.1.2设置微机或终端的参数〔进入路由器或交换机〕1〕翻开微机〔笔记本电脑〕或终端。

如果使用微机进展配置，需要在微机上运行终端仿真程序，如Windows的超级终端。

2〕第二步：设置终端参数a、命名此终端 H3C或者自己想命的名b、选择串口一般选用口，常选用1c、设置终端具体参数(此处点击“默认值〞即可)d、翻开路由器的电源，路由器进展启动e、当路由器启动完毕后，回车几下，当出现<H3C>时即可配置路由器。

1.2路由器根本调试命令1.2.1使用本地用户进展telnet登录的认证<H3C> system-view 进入系统视图[H3C]telnet server enable 翻开路由器的telnet功能[H3C]configure-user count 5设置允许同时配置路由器的用户数[H3C]local-user telnet 添加本地用户(此处为telnet用户登陆时使用的用户名)[H3C-luser-telnet]password simple h3c 设置telnet用户登陆时所使用的密码[H3C-luser-telnet]service-type telnet 设置本地用户的效劳类型(此处为telnet)[H3C-luser-telnet]level 3 设置本地用户的效劳级别[H3C-luser-telnet]quit 退出本地用户视图[H3C][H3C]user-interface vty 0 4 进入用户视图[H3C-ui-vty0-4]authentication-mode scheme 选择“scheme〞认证方式备注：红色局部可以由客户自行设置，此处仅做举例时使用!1.2.2路由器接口的配置为接口配置ip地址<H3C> system-view 进入系统视图[H3C] interface serial 3/0 进入*个端口[H3C-Serial3/0] ip address 为该端口设置ip地址[H3C-Serial3/0] undo shutdown 对该端口进展复位[H3C-Serial3/0] quit 退回到系统视图[H3C]备注：红色局部可以由客户自行设置，此处仅做举例时使用!1.2.3静态路由或默认路由的配置<H3C> system-view 进入系统视图[H3C]ip route-static 192.168.1.0 255.255.255.0 192.168.0.1 添加一条静态路由[H3C]ip route-static 0.0.0.0 0.0.0.0 192.168.0.1 添加一条默认路由备注：红色局部可以由客户自行设置，此处仅做举例时使用!1.2.3配置文件的管理display current-configuration 显示当前的配置文件<H3C>save 保存配置文件display interface GigabitEthernet 0/0 查看*端口的状态备注：display命令可以在任何视图下进展红色局部可以由客户自行设置，此处仅做举例时使用!交换机的配置文件管理与路由器一样，故交换机的配置幻灯片中不再做举例。

H3C交换机基础配置命令详解交换机的配置华为与H3C比较类似，这里面我们今天就来了解下，基础的配置命令，大家可以重点看下vlan的划分，这个在项目应用中较多。

一、基本配置<H3C> //用户直行模式提示符,用户视图<H3C>system-view //进入配置视图[H3C] sysname xxx //设置主机名成为xxx这里使用修改特权用户密码一、用户配置<H3C>system-view[H3C]super passwordH3C //设置用户分级密码[H3C]undo superpassword //删除用户分级密码[H3C]localuser bigheap 1234561 //Web网管用户设置,1（缺省）为管理级用户,缺省admin,admin[H3C]undo localuserbigheap //删除Web网管用户[H3C]user-interface aux0 //只支持0[H3C-Aux]idle-timeout 250 //设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-Aux]undoidle-timeout //恢复默认值[H3C]user-interface vty0 //只支持0和1[H3C-vty]idle-timeout 250 //设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-vty]undoidle-timeout //恢复默认值[H3C-vty]set authentication password123456 //设置telnet密码,必须设置[H3C-vty]undo set authenticationpassword //取消密码[H3C]displayusers //显示用户[H3C]displayuser-interface //用户界面状态三、VLAN配置[H3C]vlan 2 //创建VLAN2[H3C]undo vlanall //删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除[H3C-vlan2]port Ethernet 0/4 to Ethernet0/7 //将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk或者hybrid端口[H3C-vlan2]port-isolateenable //打开VLAN内端口隔离特性,不能二层转发,默认不启用该功能[H3C-Ethernet0/4]port-isolate uplink-portvlan 2 //设置4为VLAN2的隔离上行端口,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置[H3C]display vlanall //显示所有VLAN的详细信息S1550E支持基于端口的VLAN,通过创建不同的user-group来实现,一个端口可以属于多个user-group,不属于同一个user-group的端口不能互相通信[H3C]user-group20 //创建user-group 20,默认只存在user-group 1[H3C-UserGroup20]port Ethernet 0/4 toEthernet 0/7 //将4到7号端口加入到VLAN20中,初始时都属于user-group 1中[H3C]display user-group20 //显示user-group 20的相关信息四、交换机IP配置[H3C]vlan 20 //创建vlan[H3C]management-vlan 20 //管理vlan[H3C]interface vlan-interface20 //进入并管理vlan20[H3C]undo interface vlan-interface20 //删除管理VLAN接口[H3C-Vlan-interface20]ip address192.168.1.2 255.255.255.0 //配置管理VLAN接口静态IP地址(缺省为192.168.0.234) [H3C-Vlan-interface20]undo ipaddress //删除IP地址[H3C-Vlan-interface20]ip gateway192.168.1.1 //指定缺省网关(默认无网关地址)[H3C-Vlan-interface20]undo ip gateway[H3C-Vlan-interface20]shutdown //关闭接口[H3C-Vlan-interface20]undoshutdown //开启[H3C]display ip //显示管理VLAN接口IP的相关信息[H3C]display interface vlan-interface20 //查看管理VLAN的接口信息<H3C>debuggingip //开启IP调试功能<H3C>undo debugging ip五、DHCP客户端配置[H3C-Vlan-interface20]ip addressdhcp-alloc // 管理VLAN接口通过DHCP方式获取IP地址[H3C-Vlan-interface20]undo ip addressdhcp-alloc // 取消[H3C]display dhcp //显示DHCP客户信息<H3C>debuggingdhcp-alloc //开启DHCP调试功能<H3C>undo debugging dhcp-alloc六、端口配置[H3C]interface Ethernet0/3 //进入端口[H3C-Ethernet0/3]shutdown //关闭端口[H3C-Ethernet0/3]speed100 //速率可为10,100,1000和auto(缺省)[H3C-Ethernet0/3]duplexfull //双工,可为half,full和auto(缺省) 光口和汇聚后不能配置[H3C-Ethernet0/3]flow-control //开启流控,默认为关闭[H3C-Ethernet0/3]broadcast-suppression20 //设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响[H3C-Ethernet0/3]loopbackinternal //内环测试[H3C-Ethernet0/3]loopbackexternal //外环测试,需插接自环头,必须为全双工或者自协商模式[H3C-Ethernet0/3]port link-typetrunk //设置链路的类型为trunk,可为access(缺省),trunk[H3C-Ethernet0/3]port trunk pvid vlan20 //设置20为该trunk 的缺省VLAN,默认为1(trunk线路两端的PVID必须一致) [H3C-Ethernet0/3]port access vlan20 //将当前access端口加入指定的VLAN[H3C-Ethernet0/3]port trunk permit vlanall //允许所有的VLAN通过当前的trunk端口,可多次使用该命令[H3C-Ethernet0/3]mdiauto //设置以太端口为自动监测,normal(缺省)为直通线,across为交叉线[H3C]link-aggregation Ethernet 0/1 toEthernet 0/4 //将1-4口加入汇聚组,1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚[H3C]undo link-aggregation Ethernet0/1 //删除该汇聚组[H3C]link-aggregation modeegress //配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为ingress,egress和both,缺省为both[H3C]monitor-port Ethernet0/2 //将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变[H3C]mirroring-port Ethernet 0/3 toEthernet 0/4 both //将端口3和4设置为被镜像端口,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound表示仅监控发送的报文[H3C]display mirror[H3C]display interface Ethernet 0/3<H3C>resetcounters //清除所有端口的统计信息[H3C]display link-aggregation Ethernet0/3 //显示端口汇聚信息[H3C-Ethernet0/3]virtual-cable-test //诊断该端口的电路状况七、集群配置S2100只能作为成员交换机加入集群中,加入后系统名改为'集群名_成员编号.原系统名'的格式.即插即用功能通过两个功能实现: 集群管理协议MAC组播地址协商和管理VLAN协商[H3C]cluster enable //启用群集功能,缺省为启用[H3C]cluster //进入群集视图[H3C-cluster]administrator-address H-H-Hname switch H-H-H为命令交换机的MAC，加入switch集群[switch_1.H3C-cluster]undoadministrator-address //退出集群[H3C]displaycluster //显示集群信息[H3C]management-vlan2 //集群报文只能在管理VLAN中转发,同一集群需在同一个管理VLAN中,需在建立集群之前指定管理VLAN八、QOS优先级配置QoS配置步骤：设置端口的优先级,设置交换机信任报文的优先级方式,队列调度,端口限速[H3C-Ethernet0/3]priority7 //设置端口优先级为7,默认为0[H3C]priority-trustcos //设置交换机信任报文的优先级方式为cos(802.1p优先级,缺省值),还可以设为dscp方式(dscp优先级方式) [H3C]queue-scheduler hq-wrr 2 4 68 //设置队列调度算法为HQ-WRR(默认为WRR),权重为2,4,6,8[H3C-Ethernet0/3]line-rate inbound29 //将端口进口速率限制为2Mbps,取1-28时,速率为rate*8*1024/125,即64,128,192...1.792M;29-127时,速率为(rate-27)*1024,即2M,3M,4M...100M,千兆时可继续往下取,128-240时,速率为(rate-115)*8*1024,即104M,112M,120M...1000M[H3C]displayqueue-scheduler //显示队列调度模式及参数[H3C]displaypriority-trust //显示优先级信任模式九、系统管理[H3C]mac-address blackhole H-H-H vlan1 //在VLAN1中添加黑洞MAC[H3C]mac-address static H-H-H interfaceEthernet 0/1 vlan 1 //在VLAN1中添加端口一的一个mac[H3C]mac-address timer aging500 //设置MAC地址表的老化时间为500s[H3C]display mac-address[H3C]display arp[H3C]mac-address port-binding H-H-Hinterface Ethernet 0/1 vlan 1 配置端口邦定[H3C]display mac-address port-binding[H3C]display saved-configuration[H3C]display current-configuration<H3C>save[H3C]restoredefault //恢复交换机出厂默认配置,恢复后需重启才能生效[H3C]display version<H3C>reboot[H3C]display device[H3C]sysname bigheap[H3C]info-centerenable //启用系统日志功能,缺省情况下启用[H3C]info-center loghost ip192.168.0.3 //向指定日志主机(只能为UNIX或LINUX,不能为Windows)输出信息,需先开启日志功能,缺省关闭[H3C]info-center loghost level8 //设置系统日志级别为8,默认为5.级别说明:1.emergencies 2.alerts 3.critical4.errors 5.warnings 6.notifications rmational 8.debugging<H3C>terminaldebugging //启用控制台对调试信息的显示,缺省控制台为禁用<H3C>terminallogging //启用控制台对日志信息的显示,缺省控制台为启用<H3C>terminaltrapping //启用控制台对告警信息的显示,缺省控制台为启用[H3C]displayinfo-center //显示系统日志的配置和缓冲区记录的信息[H3C]displaylogbuffer //显示日志缓冲区最近记录的指定数目的日志信息[H3C]displaytrapbuffer //显示告警缓冲区最近记录的指定数目的日志信息<H3C>resetlogbuffer //清除日志缓冲区的信息<H3C>resettrapbuffer //清除告警缓冲区的信息十、网络协议配置NDP即是邻居发现协议,S1550E只能开启或关闭NDP,无法配置,默认有效保留时间为180s,NDP报文发送的间隔60s[H3C]ndp enable //缺省情况下是开启的[H3C-Ethernet0/3]ndpenable //缺省情况下开启[H3C]display ndp //显示NDP配置信息[H3C]display ndp interface Ethernet0/1 //显示指定端口NDP 发现的邻居信息<H3C>debugging ndp interface Ethernet0/1// HABP协议即HuaweiAuthentication Bypass Protocol,华为鉴权旁路协议,是用来解决当交换机上同时配置了802.1x和HGMPv1/v2时,未经授权和认证的端口上将过滤HGMP报文,从而使管理设备无法管理下挂的交换机的问题。

h3c交换机配置教程H3C交换机是中国华三公司生产的一种网络设备，广泛应用于企业网络中。

以下是H3C交换机的基本配置教程。

首先，要进入交换机的配置模式，可以通过串口或者网络连接进入交换机的CLI界面。

登录后输入用户名和密码进行身份验证。

接下来，需要配置交换机的基本网络设置。

例如配置管理IP 地址，用于管理交换机。

可以通过以下命令进行配置：```sysip address ip-address mask```其中，ip-address是设定的IP地址，mask是设定的子网掩码。

然后，需要配置交换机的VLAN。

VLAN是虚拟局域网，可以将交换机中的端口划分到不同的VLAN中，实现不同VLAN之间的隔离。

通过以下命令进行配置：```vlan [vlan-id]name vlan-namequit```其中，vlan-id是VLAN的ID号，vlan-name是VLAN的名称。

接下来，需要配置交换机的端口。

可以将端口划分到不同的VLAN中，或者配置端口的速率、双工模式等。

例如，配置端口1划分到VLAN2中，并设置为全双工模式：```interface GigabitEthernet 1/0/1port link-type accessport default vlan 2port duplex fullquit```然后，需要配置交换机的链路聚合。

链路聚合可以将多个物理链路捆绑成一个逻辑链路，提高带宽和冗余性。

通过以下命令进行配置：```interface Eth-Trunk [trunk-id]trunkport [port-list] mode [mode]quit```其中，trunk-id是链路聚合组的ID号，port-list是捆绑的物理端口列表，mode是链路聚合的模式。

最后，还可以配置交换机的安全性和监控功能。

例如，配置交换机的密码安全性，可以通过以下命令进行配置：```password-recovery enableaaalocal-user admin password irreversible-cipher [password]local-user admin service-type terminallocal-user admin privilege level 15```其中，password是设定的密码。

h3c交换机配置教程【图文】精品文档h3c交换机配置教程【图文】其实不同厂家型号的交换机设置都是差不多的，只是不同厂家的交换机设置的命令是不同的!但只要我们知道一种交换机的设置并找一下相关的资料，就很容易设置好不同的交换机!下面学优网为大家整理了关于h3c交换机配置教程【图文】，希望对你有所帮助。

比方说，你们公司新增加了办公室，网络端口不够用了，你们IT主管让你加一个交换机到机房并设置好。

首先的条件是你公司的网络有vlan的划分(在核心交换机上)，比如说vlan ,vlan,vlan4等!那么我们怎么来设置好一个交换机呢?大家可能会想到很多，觉得交换机很难设置，其实只要我们在设置之前想好要做哪些事情，它还是很容易的!我们一般要设置的有: 交换机的名称、管理ip地址(这个也可以不设置的)、登陆的用户和密码以及划分合适的vlan 等。

至于其它的很多功能设置我们一般是不需要改，如果要真的改，那就拿出说明书吧!好了，先给大家看看H3C交换机的登陆界面。

大家看到的上面这个界面就是登陆后出现的，看没看到这个提示，表于你已经进入了交换机的用户操作界面，交换机的名称是 H3C ,这是它给我们的信息。

下面我们看一1 / 5精品文档下在这个用户操作介面下都可以执行哪些命令,输入一个问号得到帮助(很多东西我们都不需要记住的，只要输入”?”问号帮助命令，它就会提示你怎么操做了!),如下图所示。

在用户操作模式下显示的这些命令都是很简单的，也没有什么特别的说明，因为如果要改变交换机的设置,需要进入交换机的系统模式，输入system-view 就可以进入系统修改模式了，如下图所示!看一下系统模式下的命令都有哪些:还真是很多呀!看到这么多命令各位的脑袋是不是又大起来了，没关系的，别紧张，想一想我们们应该完成的任务吧，其实用不到那么多命令的!用sysname 命令设置交换机的名称，如下图:2 / 5精品文档接下来设置管理vlan和管理ip , 管理vlan和管理ip大家可能不明白是什么意思! 每个交换机默认都是有一个vlan 1存在的，在H3C交换机里，这个vlan 1默认就是管理vlan, 管理ip就是用来远程管理这个交换机的ip地址 ,管理ip要设置在管理vlan上，如果我们公司核心交换机上没有设置vlan 1 ，也就是说vlan 1是没有ip地址定义的，那么我们就要设置其它的vlan为管理vlan，这样才能设置ip 地址，才能远程管理交换机!一个交换机里只能有一个管理vlan存在，所以我们要先删除原来的管理vlan , 设置新的管理vlan , 命令如下: 删除原来的管理vlan , 用undo 命令(undo 是取消设置的命令)。

H3C交换机开局配置详述一、配置交换机光端口、开通光链路配置命令<H3C>sys[H3C]interface GigabitEthernet1/1/1 ＃进入GigabitEthernet1/1/1接口＃[H3C- GigabitEthernet1/1/1]speed 1000 ＃配置GigabitEthernet1/1/1接口速率＃[H3C- GigabitEthernet1/1/1]duplex full ＃配置GigabitEthernet1/1/1工作模式为全双工＃[H3C- GigabitEthernet1/1/1]port link-type trunk＃配置GigabitEthernet1/1/1接口模式为trunk＃[H3C- GigabitEthernet1/1/1]port trunk permit vlan 100＃配置允许Vlan 100通过GigabitEthernet1/1/1＃[H3C- GigabitEthernet1/1/1]]undo port trunk permit vlan 1＃取消Vlan 1通过GigabitEthernet1/1/1＃此段命令行即为配置交换机互联光端口，通常互联光端口为GigabitEthernet1/1/1，若为其他端口，则需根据实际情况调整端口号。

如H3C S5500系列，光端口通常为GigabitEthernet 1/0/25。

注意：本段配置命令从用户模式（尖括号符号）开始，在其他模式或接口下也可通过输入interface GigabitEthernet1/1/1进入相应端口，但为配置流程清晰，建议使用ctrl＋z组合键或者quit命名退出至用户模式（尖括号符号），重新输入上述命令完成配置。

二、配置Scheme认证的Telnet登录I 配置过程1. 认证方式为Scheme时Telnet登录方式的配置ii. 配置举例1. 组网需求当前用户通过Console口（AUX用户界面）登录到交换机，且用户级别为管理级（3级）。
