3ds max UVW Map 坐标系

1
UVW Map坐标系 一、UVW Map坐标系
收缩包裹（Shrink Wrap）：按照与球类 似的方式在物体上应用贴图坐标，不过要 把使用的图像切成圆角，然后把中间拉长 ，去掉接缝后再设定贴图坐标。 长方形（Box）：像六面体那样分成六个 面，在上下左右前后设定贴图坐标 面（Face）：在物体的每个面上都设定贴 图坐标 XYZ到UVW：使用3D贴图的时候，变形 表面以后，不能变形贴图，而使用这个功 能，3D贴图可以根据对象的形态进行变形
10
贴图通道 二、贴图通道
4.高光级别贴图通道 “高光级别”贴图通道控制 着材质高光的强度。贴图中 白色区域产生全部的反射高 光，黑色区域将完全移除反 射高光，并且中间值相应减 少反射高光。当该通道与“ 光泽度”通道使用相同的贴 图时，可达到最佳的效果。 图为对高光级别进行贴图， 海洋比陆地的反光效果强。
注意：Gizmo上的小句柄表示贴图顶点的位臵
6
贴图通道 二、贴图通道
在“贴图”卷展栏中可以访问 和添加不同的贴图类型，如图 所示。单击每一个通道右侧的 None按钮，就可以为该通道添 加位图或者是程序贴图，添加 了某一个贴图后，其名称和类 型将会显示在None按钮上。使 用通道左侧的复选框可以启用 和禁用贴图，数量参数栏决定 该贴图影响材质的程度。在不 同的明暗器方式下，材质的贴 图通道数目也不相同。
14
贴图通道 二、贴图通道
8.过滤色贴图通道 “过滤色”通道是通过透明或半 透明材质（如玻璃）透射的颜色 。该贴图基于贴图像素的强度应 用透明颜色效果。只有材质具有 一定的透明属性，并且“高级透 明”选项组中“过滤”透明类型 处于选择状态时，“过滤色”贴 图通道才会生效，它将为透明贴 图区域进行着色，使透明效果更 加逼真，透明贴图的颜色更为鲜 亮。当场景中使用光线跟踪阴影 时，那么着色区域将会最终转换 为阴影。

7
贴图通道 二色”贴图通道可以指定贴 图来代替阴影部分的颜色。默认情况下 ，漫反射贴图也映射环境光组件，因此 很少对漫反射和环境光组件使用不同的 贴图。如果不想应用单独的环境光贴图 ，则首先通过单击来禁用锁定按钮，该 按钮位于“贴图”卷展栏的“贴图”长 按钮右侧。这样将解除锁定环境光和漫 反射贴图，环境光颜色的“贴图”按钮 成为可用状态，随后单击环境光按钮可 选择一个贴图 注意：除非环境光的级别大于黑色的默认值，也就是设置一种比黑色浅 的一种颜色，否则环境光颜色贴图在视口或渲染中不可见。

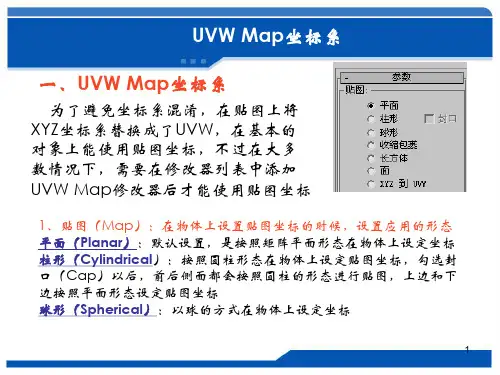

UVW Map坐标系 一、UVW Map坐标系
为了避免坐标系混淆，在贴图上将 XYZ坐标系替换成了UVW，在基本的 对象上能使用贴图坐标，不过在大多 数情况下，需要在修改器列表中添加 UVW Map修改器后才能使用贴图坐标
1、贴图（Map）：在物体上设置贴图坐标的时候，设置应用的形态 平面（Planar）：默认设置，是按照矩阵平面形态在物体上设定坐标 柱形（Cylindrical）：按照圆柱形态在物体上设定贴图坐标，勾选封 口（Cap）以后，前后侧面都会按照圆柱的形态进行贴图，上边和下边 按照平面形态设定贴图坐标 球形（Spherical）：以球的方式在物体上设定坐标
10
贴图通道 二、贴图通道
4.高光级别贴图通道 “高光级别”贴图通道控制 着材质高光的强度。贴图中 白色区域产生全部的反射高 光，黑色区域将完全移除反 射高光，并且中间值相应减 少反射高光。当该通道与“ 光泽度”通道使用相同的贴 图时，可达到最佳的效果。 图为对高光级别进行贴图， 海洋比陆地的反光效果强。
2
UVW Map坐标系 一、UVW Map坐标系
长度/宽度/高度（Length/Width/Height ）：设置Gizmo的大小，控制打开图像的 挤压现象 U/V/W平铺（U/V/W Tile）：在三个方向 设置重复的次数 2、通道（Channel） 在UVW贴图中设定要使用的通道，然 后按照需要在对象上设定多种贴图类型 ，这时候材质编辑器中也必须设定相同 的通道

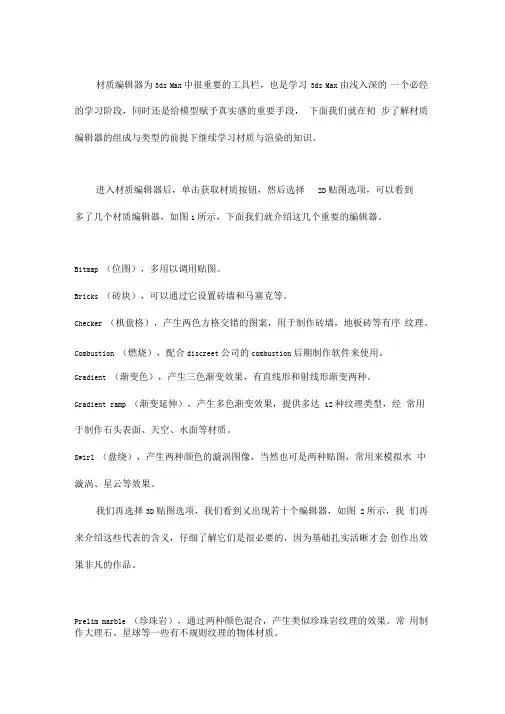

材质编辑器为3ds Max中很重要的工具栏，也是学习3ds Max由浅入深的一个必经的学习阶段，同时还是给模型赋予真实感的重要手段，下面我们就在初步了解材质编辑器的组成与类型的前提下继续学习材质与渲染的知识。

进入材质编辑器后，单击获取材质按钮，然后选择2D贴图选项，可以看到多了几个材质编辑器，如图1所示，下面我们就介绍这几个重要的编辑器。

Bitmap （位图），多用以调用贴图。

Bricks （砖块），可以通过它设置砖墙和马塞克等。

Checker （棋盘格），产生两色方格交错的图案，用于制作砖墙，地板砖等有序纹理。

Combustion （燃烧），配合discreet公司的combustion后期制作软件来使用。

Gradient （渐变色），产生三色渐变效果，有直线形和射线形渐变两种。

Gradient ramp （渐变延伸），产生多色渐变效果，提供多达12种纹理类型，经常用于制作石头表面、天空、水面等材质。

Swirl （盘绕），产生两种颜色的漩涡图像，当然也可是两种贴图，常用来模拟水中漩涡、星云等效果。

我们再选择3D贴图选项，我们看到乂出现若十个编辑器，如图2所示，我们再来介绍这些代表的含义，仔细了解它们是很必要的，因为基础扎实活晰才会创作出效果非凡的作品。

Prelim marble （珍珠岩），通过两种颜色混合，产生类似珍珠岩纹理的效果。

常用制作大理石、星球等一些有不规则纹理的物体材质。

Dent （凹痕），能产生一种风化和腐蚀的效果，常用于bump贴图，可做岩石、锈迹斑斑的金届等效果。

Speckle （斑点），产生两色杂斑纹理，做花岗岩、灰尘等。

Marble （大理石），产生岩石断层的效果，还可用作木头纹理。

Strucco （灰泥），功能类似泼溅，用作腐蚀生锈的金届和物体破坏的效果。

Particle age （粒子年龄），专用于粒子系统，据粒子所设定的时间段，分别为开始、中间、结束处的粒子指定三种不同颜色或贴图，类似颜色渐变，不过是真正的动态渐变，适合做彩色粒子流动的效果。

奥鹏17春16秋福师《计算机辅助设计—3DMAX》在线作业一一、单选题（共25 道试题，共50 分。

）1. 3DS MAX默认的坐标系是（）。

A. 世界坐标系B. 视图坐标系C. 屏幕坐标系D. 网格坐标系正确答案：2. 以下哪一个操作不能用来对二维样条线上的点进行操作A. RefineB. WeldC. Make FirstD. Bevel正确答案：3. 在3DSMAX中，（）是用来切换各个模块的区域。

A. 视图B. 工具栏C. 命令面板D. 标题栏正确答案：4. 下面命令中表示对曲线进行编辑的是（）。

A. Cap HloesB. Edit SplineC. VertexPaintD. Affect Region正确答案：5. 要创建几何体爆炸效果，应该使用那种粒子系统A. ParrayB. Super SprayC. SnowD. Pcloud正确答案：6. 可以使用哪个编辑修改器改变面的ID号A. Edit MeshB. Edit NormalsC. Mesh SmoothD. Edit Spline正确答案：7. 能够实现弯曲物体的编辑修改器的是A. BendB. NoiseC. TwistD. Taper正确答案：8. 在放样的时候，默认情况下截面图形上的哪一点放在路径上A. 第一点B. 中心点C. 轴心点D. 最后一点正确答案：9. 下面哪个命令用来合并扩展名是max的文件A. MergeB. OpenC. ExportD. View Image files正确答案：10. 以下哪个按钮可以在Edit mesh的任何次物体层级均可用A. DivideB. Select open edgesC. ChamferD. Attach正确答案：11. 以下（）参数用于控制Extrude(拉伸)物体的厚度。

A. AmountB. SegmentsC. CappingD. Output正确答案：12. 将二维和三维的图形结合在一起的运算的命令名称是（）A. connectB. morphC. BooleanD. shape Merge正确答案：13. 下面哪一项不属于三维贴图类型A. Flat MirrorB. NoiseC. WaterD. Wood正确答案：14. 使用（）对齐工具可以方便地便地将一个BOX对齐球体的某个面。
